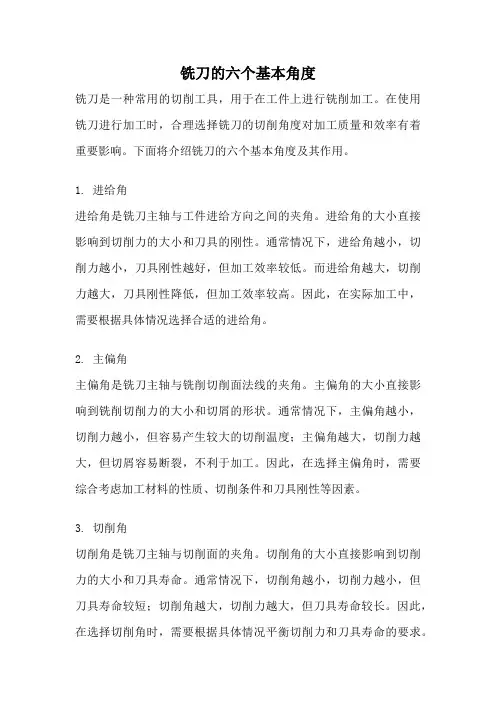

铣刀的六个基本角度铣刀是一种常用的切削工具，用于在工件上进行铣削加工。
在使用铣刀进行加工时，合理选择铣刀的切削角度对加工质量和效率有着重要影响。
下面将介绍铣刀的六个基本角度及其作用。
1. 进给角进给角是铣刀主轴与工件进给方向之间的夹角。
进给角的大小直接影响到切削力的大小和刀具的刚性。
通常情况下，进给角越小，切削力越小，刀具刚性越好，但加工效率较低。
而进给角越大，切削力越大，刀具刚性降低，但加工效率较高。
因此，在实际加工中，需要根据具体情况选择合适的进给角。
2. 主偏角主偏角是铣刀主轴与铣削切削面法线的夹角。
主偏角的大小直接影响到铣削切削力的大小和切屑的形状。
通常情况下，主偏角越小，切削力越小，但容易产生较大的切削温度；主偏角越大，切削力越大，但切屑容易断裂，不利于加工。
因此，在选择主偏角时，需要综合考虑加工材料的性质、切削条件和刀具刚性等因素。
3. 切削角切削角是铣刀主轴与切削面的夹角。
切削角的大小直接影响到切削力的大小和刀具寿命。
通常情况下，切削角越小，切削力越小，但刀具寿命较短；切削角越大，切削力越大，但刀具寿命较长。
因此，在选择切削角时，需要根据具体情况平衡切削力和刀具寿命的要求。
4. 倒角角度倒角角度是铣刀刃部与工件表面倒角边缘之间的夹角。
倒角角度的大小直接影响到倒角效果和加工表面质量。
通常情况下，倒角角度越小，倒角效果越好，但加工表面质量较差；倒角角度越大，加工表面质量越好，但倒角效果较差。
因此，在选择倒角角度时，需要根据具体要求平衡倒角效果和加工表面质量。
5. 刀尖倒角角度刀尖倒角角度是铣刀刃部尖端与工件表面倒角边缘之间的夹角。
刀尖倒角角度的大小直接影响到切削力的大小和刀具寿命。
通常情况下，刀尖倒角角度越小，切削力越小，但刀具寿命较短；刀尖倒角角度越大，切削力越大，但刀具寿命较长。
因此，在选择刀尖倒角角度时，需要综合考虑切削力和刀具寿命的要求。
6. 前角前角是铣刀刃部前侧与工件表面之间的夹角。

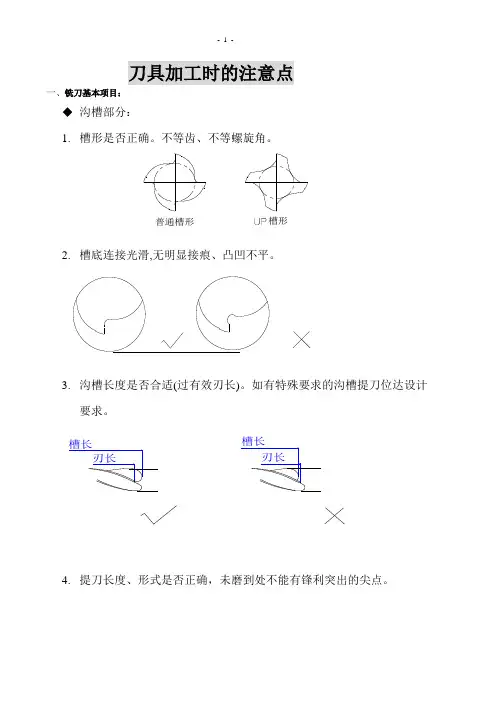

刀具加工时的注意点一、铣刀基本项目：沟槽部分：1.槽形是否正确。
不等齿、不等螺旋角。
槽形普通槽形2.槽底连接光滑,无明显接痕、凸凹不平。
3.沟槽长度是否合适(过有效刃长)。
如有特殊要求的沟槽提刀位达设计要求。
4.提刀长度、形式是否正确，未磨到处不能有锋利突出的尖点。
5.两刃高速R铣刀的提刀根部应为R。
图为：两刃高速R铣刀提刀处为R其它铣刀提刀处为尖角周刃部分：1.后角形式是否正确(平面或圆弧),或者其他结构.特别注意圆弧后角的粗糙度。
2.注意周刃刃口质量,不能有锯齿状。
3.周刃前刀面及后刀面的粗糙度是否达要求，不能有两个面及接痕。
4.周刃后刀面、棱带前后是否均匀。
5.棱带与刃背连接方式是否达图，是HEEL（有落差）还是接起。
6.注意检查HEEL深度及R要求。
7.清边长度是否到位。
有颈部的刀具，清边长度要过刃部，不能在刃部末端留台。
端刃部分：1.长齿的形式:单长齿或双长齿。
双长齿单长齿2.长齿中心处不能有高点。
3.图纸未标注前刀面过心尺寸的,均按前刀面正过心单边0~0.03mm检测.4.图纸未标注长齿过心的，单长齿过心量大于0.05mm，双长齿过心量0~0.03mm。
GASH部分：1.GASH形式是否正确，底部是R还是展开宽度。
R展开宽度2.GASH前刀面不允许有多个面。
3.GASH伤前刀面形式和尺寸是否达图纸要求。
二、R铣刀补充项目：●R是否完整，后刀面是否前后均匀.●R与端刃、周刃连接处是否光滑、相切，不允许有凸起凹陷现象。
●R后刀面到刃口是否有落差（≥0.2），后角应无高点。
（用测刀仪测）●R处伤前刀面方式是否与图纸相符。
不伤伤(形式1)伤(形式2)与周刃接起三、球头铣刀补充项目：●球头与周刃连接处是否光滑、相切●球头后角是否高起，有无落差●球头中心应无尖点四、绞刀：A.刀尖倒角是否有落差。
B.刃口质量要好，不能有锯齿、崩刃及微缺现象C.刀尖倒角及周刃前刀面粗糙度是否达图纸要求。
五、麻花钻：⏹钻尖与周刃连接处是否覆盖掉粗磨痕迹。

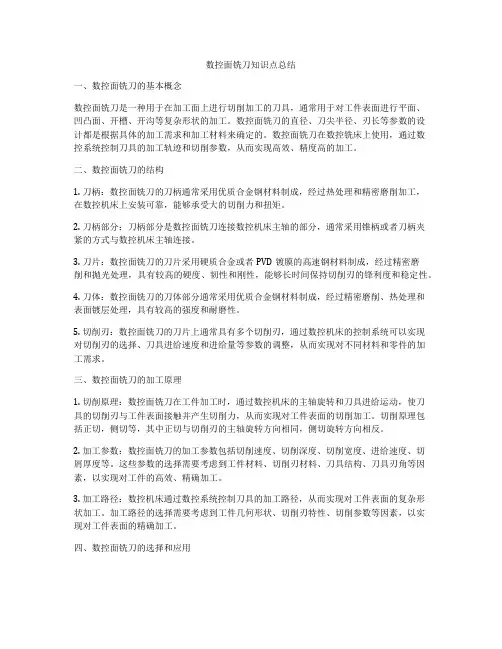

数控面铣刀知识点总结一、数控面铣刀的基本概念数控面铣刀是一种用于在加工面上进行切削加工的刀具，通常用于对工件表面进行平面、凹凸面、开槽、开沟等复杂形状的加工。
数控面铣刀的直径、刀尖半径、刃长等参数的设计都是根据具体的加工需求和加工材料来确定的。
数控面铣刀在数控铣床上使用，通过数控系统控制刀具的加工轨迹和切削参数，从而实现高效、精度高的加工。
二、数控面铣刀的结构1. 刀柄：数控面铣刀的刀柄通常采用优质合金钢材料制成，经过热处理和精密磨削加工，在数控机床上安装可靠，能够承受大的切削力和扭矩。
2. 刀柄部分：刀柄部分是数控面铣刀连接数控机床主轴的部分，通常采用锥柄或者刀柄夹紧的方式与数控机床主轴连接。
3. 刀片：数控面铣刀的刀片采用硬质合金或者PVD镀膜的高速钢材料制成，经过精密磨削和抛光处理，具有较高的硬度、韧性和刚性，能够长时间保持切削刃的锋利度和稳定性。
4. 刀体：数控面铣刀的刀体部分通常采用优质合金钢材料制成，经过精密磨削、热处理和表面镀层处理，具有较高的强度和耐磨性。
5. 切削刃：数控面铣刀的刀片上通常具有多个切削刃，通过数控机床的控制系统可以实现对切削刃的选择、刀具进给速度和进给量等参数的调整，从而实现对不同材料和零件的加工需求。
三、数控面铣刀的加工原理1. 切削原理：数控面铣刀在工件加工时，通过数控机床的主轴旋转和刀具进给运动，使刀具的切削刃与工件表面接触并产生切削力，从而实现对工件表面的切削加工。
切削原理包括正切，侧切等，其中正切与切削刃的主轴旋转方向相同，侧切旋转方向相反。
2. 加工参数：数控面铣刀的加工参数包括切削速度、切削深度、切削宽度、进给速度、切屑厚度等。
这些参数的选择需要考虑到工件材料、切削刃材料、刀具结构、刀具刃角等因素，以实现对工件的高效、精确加工。
3. 加工路径：数控机床通过数控系统控制刀具的加工路径，从而实现对工件表面的复杂形状加工。
加工路径的选择需要考虑到工件几何形状、切削刃特性、切削参数等因素，以实现对工件表面的精确加工。
数控铣刀知识数控铣刀，又称为数控铣床刀，是一种用于数控铣床的刀具，由于具有高精度、高效率、高稳定性的特点，已经成为工业生产中不可缺少的工具之一。
为了提高数控铣刀的使用效果，在应用过程中，需要了解一些基本的知识和技巧。
一、常见的数控铣刀种类1. 平底刀：又称为端铣刀，主要用于加工平底面，是数控车床、数控铣床的常用刀具。
2. 面铣刀：用于加工平面和较大的平面冲压模具。
3. 带齿铣刀：主要用于加工齿轮、链轮等圆柱面和锥面零件。
4. 复合刀：由两个以上刀具的结合组成，适合加工形状复杂的零件。
5. 径向铣刀：铣刀前端带有径向钻孔，用于与车床做配合，用于车铣一体化加工。
二、数控铣刀的选择1. 根据材料来选择：不同的材料需要不同的刀具，这点尤其重要，影响刀具的寿命和加工效果。
2. 根据工件的形状和尺寸选择：形状复杂的工件，需要使用复合刀具和特殊的刀具。
3. 根据精度选择：选择适当的数控铣刀可以提高加工精度，同时也能缩短加工时间。
三、数控铣刀的使用和维护1. 正确安装铣刀：在安装数控铣刀时，需要注意刀接口的角度和长度是否正确。
2. 控制切削条件：根据工件材料和尺寸，选择合适的切削速度、切削深度、进给量等加工参数。
3. 注意刀具的磨损情况：定期检查数控铣刀的磨损情况，及时更换刀具，以免影响加工质量和效率。
4. 定期清洁刀具：铣刀使用后，需要清理刀具的切削面和刀片表面的油污和铁屑。
5. 储存铣刀：当铣刀使用完毕后，应该及时进行清洗和干燥，并用适当的方式进行储存，以免铣刀受潮和腐蚀。
四、常见的数控铣刀故障分析和解决方法1. 故障：铣刀抖动解决方法：检查刀具安装是否正确，刀具是否已经磨损或者破裂。
2. 故障：切削面不平整解决方法：检查铣刀刀片是否已经破裂或者磨损，更换铣刀刀片。
3. 故障：切削力过大解决方法：调节数控铣床的进给速度和切削深度，修改加工参数。
4. 故障：加工表面光滑度不达标解决方法：检查切削液是否清洁，加大切削液流量，调整切削参数。

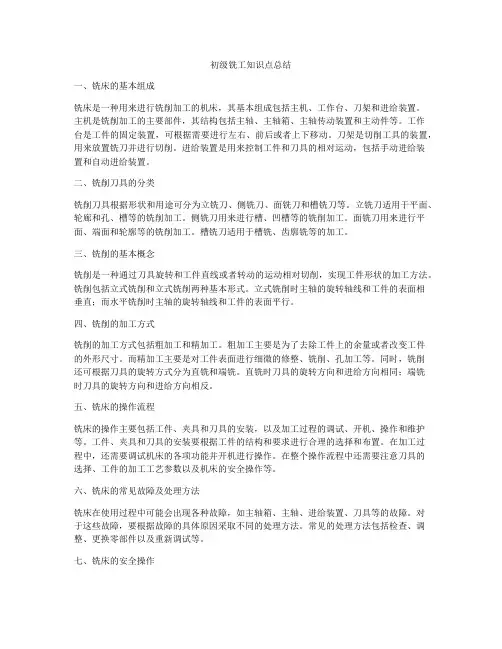

初级铣工知识点总结一、铣床的基本组成铣床是一种用来进行铣削加工的机床，其基本组成包括主机、工作台、刀架和进给装置。
主机是铣削加工的主要部件，其结构包括主轴、主轴箱、主轴传动装置和主动件等。
工作台是工件的固定装置，可根据需要进行左右、前后或者上下移动。
刀架是切削工具的装置，用来放置铣刀并进行切削。
进给装置是用来控制工件和刀具的相对运动，包括手动进给装置和自动进给装置。
二、铣削刀具的分类铣削刀具根据形状和用途可分为立铣刀、侧铣刀、面铣刀和槽铣刀等。
立铣刀适用于平面、轮廊和孔、槽等的铣削加工。
侧铣刀用来进行槽、凹槽等的铣削加工。
面铣刀用来进行平面、端面和轮廓等的铣削加工。
槽铣刀适用于槽铣、齿廓铣等的加工。
三、铣削的基本概念铣削是一种通过刀具旋转和工件直线或者转动的运动相对切削，实现工件形状的加工方法。
铣削包括立式铣削和立式铣削两种基本形式。
立式铣削时主轴的旋转轴线和工件的表面相垂直；而水平铣削时主轴的旋转轴线和工件的表面平行。
四、铣削的加工方式铣削的加工方式包括粗加工和精加工。
粗加工主要是为了去除工件上的余量或者改变工件的外形尺寸。
而精加工主要是对工件表面进行细微的修整、铣削、孔加工等。
同时，铣削还可根据刀具的旋转方式分为直铣和端铣。
直铣时刀具的旋转方向和进给方向相同；端铣时刀具的旋转方向和进给方向相反。
五、铣床的操作流程铣床的操作主要包括工件、夹具和刀具的安装，以及加工过程的调试、开机、操作和维护等。
工件、夹具和刀具的安装要根据工件的结构和要求进行合理的选择和布置。
在加工过程中，还需要调试机床的各项功能并开机进行操作。
在整个操作流程中还需要注意刀具的选择、工件的加工工艺参数以及机床的安全操作等。
六、铣床的常见故障及处理方法铣床在使用过程中可能会出现各种故障，如主轴箱、主轴、进给装置、刀具等的故障。
对于这些故障，要根据故障的具体原因采取不同的处理方法。
常见的处理方法包括检查、调整、更换零部件以及重新调试等。

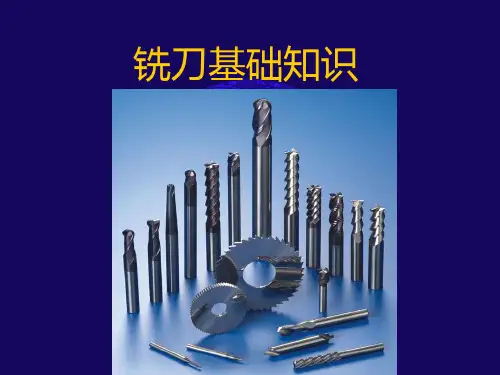

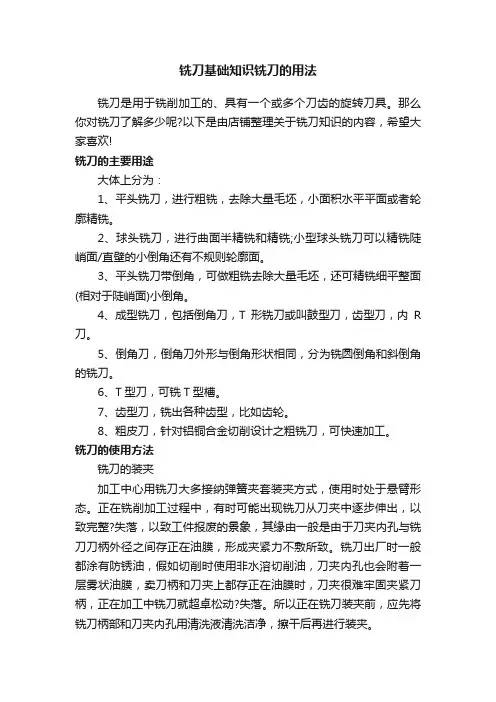

铣刀基础知识铣刀的用法铣刀是用于铣削加工的、具有一个或多个刀齿的旋转刀具。
那么你对铣刀了解多少呢?以下是由店铺整理关于铣刀知识的内容，希望大家喜欢!铣刀的主要用途大体上分为：1、平头铣刀，进行粗铣，去除大量毛坯，小面积水平平面或者轮廓精铣。
2、球头铣刀，进行曲面半精铣和精铣;小型球头铣刀可以精铣陡峭面/直壁的小倒角还有不规则轮廓面。
3、平头铣刀带倒角，可做粗铣去除大量毛坯，还可精铣细平整面(相对于陡峭面)小倒角。
4、成型铣刀，包括倒角刀，T形铣刀或叫鼓型刀，齿型刀，内R 刀。
5、倒角刀，倒角刀外形与倒角形状相同，分为铣圆倒角和斜倒角的铣刀。
6、T型刀，可铣T型槽。
7、齿型刀，铣出各种齿型，比如齿轮。
8、粗皮刀，针对铝铜合金切削设计之粗铣刀，可快速加工。
铣刀的使用方法铣刀的装夹加工中心用铣刀大多接纳弹簧夹套装夹方式，使用时处于悬臂形态。
正在铣削加工过程中，有时可能出现铣刀从刀夹中逐步伸出，以致完整?失落，以致工件报废的景象，其缘由一般是由于刀夹内孔与铣刀刀柄外径之间存正在油膜，形成夹紧力不敷所致。
铣刀出厂时一般都涂有防锈油，假如切削时使用非水溶切削油，刀夹内孔也会附着一层雾状油膜，卖刀柄和刀夹上都存正在油膜时，刀夹很难牢固夹紧刀柄，正在加工中铣刀就超卓松动?失落。
所以正在铣刀装夹前，应先将铣刀柄部和刀夹内孔用清洗液清洗洁净，擦干后再进行装夹。
当铣刀的直径较大时，即使刀柄和刀夹都很干净，还是可能发生?失刀事故，这时应选用带削平缺口的刀柄和相应的侧面锁紧方式。
铣刀夹紧后可能出现的另一标题是加工中铣刀正在刀夹端口处折断，其缘由一般是由于刀夹使用光过长，刀夹端口部已磨损成锥形所致，此时应更换新的刀夹。
铣刀的振动由于铣刀与刀夹之间存正在微小间隙，所以正在加工过程中刀具有可能出现振动景象。
振动会使铣刀圆周刃的吃刀量不均匀，且切扩量比原定值增大，影响加工精度和刀具使用寿命。
但当加工出的沟槽宽度偏小时，可以有目的地使刀具振动，经过增大切扩量来获得所需槽宽，但这种情况下应将铣刀的最大振幅正在0.02mm以下，否则无法进行稳定的切削。
