最大玻璃板块结构

超大板块无肋全玻璃幕墙施工工法超大板块无肋全玻璃幕墙施工工法一、前言近年来，随着建筑技术的发展和人们对建筑美学的追求，超大板块无肋全玻璃幕墙逐渐成为现代建筑的代表之一。

超大板块无肋全玻璃幕墙施工工法是一种特殊的幕墙施工工法，具有独特的优势和特点，能够为建筑带来出色的视觉效果和空间感受。

本文将详细介绍超大板块无肋全玻璃幕墙的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以期为实际工程提供参考。

二、工法特点超大板块无肋全玻璃幕墙施工工法具有以下特点：1. 单元化：采用模块化设计和预制加工技术，使得每一个玻璃单元在工厂内进行加工和装配，保证施工过程的精度和质量。

2. 无肋化：通过特殊的连接方式和玻璃板之间的封口技术，实现了无肋化的效果，大大提高了建筑的透明度和美观性。

3. 高强度：采用专用的超强玻璃板、高强度连接件以及支撑结构，确保了整个幕墙的强度和稳定性。

4. 环保节能：采用双层中空玻璃、导热桥断断热处理等节能技术，提高建筑的隔热性能，降低能耗。

5. 抗风阻力强：通过结构的设计和加强连接方式，使得幕墙能够抵御强风的袭击，保证建筑的安全性。

6. 可靠性高：经过严格的结构计算和实验验证，工法具有较高的可靠性和抗震性能。

三、适应范围超大板块无肋全玻璃幕墙施工工法适用于高层建筑、商业综合体、文化建筑、大型会展中心等多种建筑类型。

特别适用于对视觉效果和空间感受要求较高的建筑项目，能够提供更好的室内采光和视野。

四、工艺原理超大板块无肋全玻璃幕墙施工工法的实际工程与施工工法之间存在着密切的联系，采取了以下技术措施：1. 结构设计：根据建筑的功能和要求，采用适当的结构类型和形式，保证结构的稳定性和可靠性。

2. 玻璃单元加工：通过高精度的加工和装配设备，对玻璃单元进行切割、弯曲、钻孔等加工工序，以适应建筑的曲线形状和外观要求。

3. 高强度连接件：采用特殊的连接件和连接方式，确保玻璃板之间的连接牢固和稳定。

幕墙（Curtain Wall），幕墙是建筑物的外墙护围，不承重，像幕布一样挂上去，故又称为悬挂墙，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。

由结构框架与镶嵌板材组成，不承担主体结构载荷与作用的建筑围护结构。

幕墙的发展史1851年为在伦敦举办的工业博览会建造了水晶宫，为第一届世博会（当时正式名称为万国工业博览会）而建的展馆建筑，由玻璃和铁这两种材料构成。

该建筑的玻璃板覆盖了90，000m2的面积，它宣告了现代幕墙时代的开始；（英国维多利亚女皇在位，英国还处在日不落帝国的时代，1936年水晶宫被一场大火烧毁，水晶宫的毁灭也宣告了辉煌的维多利亚时代的结束1939年第二次世界大战爆发）1931年建成的美国纽约帝国大厦，高384m，其外墙以不锈钢和铝型材为骨架，以花岗和不锈钢板为面材，已经具有幕墙的初步特点；（建成于西经济危机时期，成为美国经济复的象征。

1945年7月28日，一架B25型轰炸机在雾中迷失向，以每小时320公里的速度撞到大厦北部第79层。

大楼在晃动了几下之后，居然没有倒，只是大火从第79层一直蔓延到86层，造成13人死亡和26人受伤。

事后花了100万美元才将大厦修复新。

）.最初具有代表性的“玻璃盒子”是20世纪50年代初建成的纽约利华大厦和纽约联合国大厦，此后几十年间，玻璃﹑铝合金和钢材，被认为是现代高科技发展在建筑上的标记，深受建筑师们的青睐；从上世纪70年代开始，随着亚洲经济飞速发展，东南亚诸国也逐步将建筑幕墙引入到高层建筑中；我国地建筑幕墙起步较晚，1982年出口商品交易会正面上半幅墙面采用了大面积玻璃墙面作为会标的底衬，这可以认为是玻璃幕墙的雏形，由于它仅局部采用，并非实质意义上的建筑幕墙，真正格意义上的玻璃幕墙的应用，可从1984年长城饭店算起，随后陆续建成的高层建筑如国贸﹑国际大厦﹑京广中心﹑国贸﹑锦江饭店等都大面积采用了建筑幕墙幕墙的飞速发展是因为它具有如下的一下优点优点1、质量轻在相同面积的比较下，玻璃幕墙的质量约为粉刷砖墙的1/10～1/12，是、花岗岩饰面墙的1/15，是混凝土挂板的1/5～1/7。

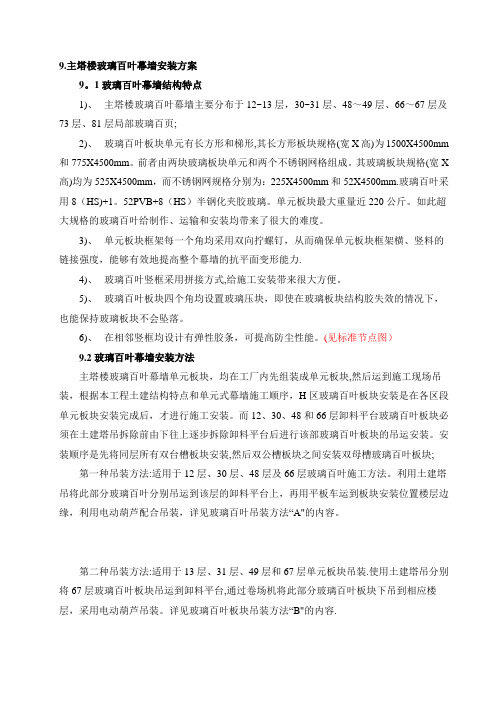

9.主塔楼玻璃百叶幕墙安装方案9。

1玻璃百叶幕墙结构特点1)、主塔楼玻璃百叶幕墙主要分布于12~13层，30~31层、48～49层、66～67层及73层、81层局部玻璃百页;2)、玻璃百叶板块单元有长方形和梯形,其长方形板块规格(宽X高)为1500X4500mm 和775X4500mm。

前者由两块玻璃板块单元和两个不锈钢网格组成。

其玻璃板块规格(宽X 高)均为525X4500mm，而不锈钢网规格分别为：225X4500mm和52X4500mm.玻璃百叶采用8（HS)+1。

52PVB+8（HS）半钢化夹胶玻璃。

单元板块最大重量近220公斤。

如此超大规格的玻璃百叶给制作、运输和安装均带来了很大的难度。

3)、单元板块框架每一个角均采用双向拧螺钉，从而确保单元板块框架横、竖料的链接强度，能够有效地提高整个幕墙的抗平面变形能力.4)、玻璃百叶竖框采用拼接方式,给施工安装带来很大方便。

5)、玻璃百叶板块四个角均设置玻璃压块，即使在玻璃板块结构胶失效的情况下，也能保持玻璃板块不会坠落。

6)、在相邻竖框均设计有弹性胶条，可提高防尘性能。

(见标准节点图）9.2玻璃百叶幕墙安装方法主塔楼玻璃百叶幕墙单元板块，均在工厂内先组装成单元板块,然后运到施工现场吊装，根据本工程土建结构特点和单元式幕墙施工顺序，H区玻璃百叶板块安装是在各区段单元板块安装完成后，才进行施工安装。

而12、30、48和66层卸料平台玻璃百叶板块必须在土建塔吊拆除前由下往上逐步拆除卸料平台后进行该部玻璃百叶板块的吊运安装。

安装顺序是先将同层所有双台槽板块安装,然后双公槽板块之间安装双母槽玻璃百叶板块;第一种吊装方法:适用于12层、30层、48层及66层玻璃百叶施工方法。

利用土建塔吊将此部分玻璃百叶分别吊运到该层的卸料平台上，再用平板车运到板块安装位置楼层边缘，利用电动葫芦配合吊装，详见玻璃百叶吊装方法“A"的内容。

第二种吊装方法:适用于13层、31层、49层和67层单元板块吊装.使用土建塔吊分别将67层玻璃百叶板块吊运到卸料平台,通过卷场机将此部分玻璃百叶板块下吊到相应楼层，采用电动葫芦吊装。

一、按幕面材料分：有玻璃、金属、轻质混凝土挂板、天然花岗石板等幕墙。

其中玻璃幕墙是当代的一种新型墙体，不仅装饰效果好，而且质量轻，安装速度快，是外墙轻型化、装配化较理想的型式。

二、玻璃幕墙按构造方式不同可分为：露框、半隐框、隐框及悬挂式玻璃幕墙等。

三、按施工方式可分：分件式幕墙（现场组装）和板块式幕墙（预制装配）两种。

玻璃幕墙的构造组成
玻璃幕墙由玻璃和金属框组成幕墙单元，借助于螺栓和连接铁件安装到框架上。

一、金属边框：有竖框、横框之分，起骨架和传递荷载作用。

可用铝合金、铜合金、不锈钢等型材做成（下图为铝合金边框的工程实例）。

二、玻璃：有单层、双层、双层中空和多层中空玻璃，起采光、通风、隔热、保温等围护作用。

通常选择热工性能好，抗冲击能力强的钢化玻璃、吸热玻璃、镜面反射玻璃、中空玻璃等。

接缝构造多采用密封层、密封衬垫层、空腔三层构造层。

三、连接固定件：有预埋件、转接件、连接件、支承用材等，在幕墙及主体结构之间以及幕墙元件与元件之间起连接固定作用（下图为幕墙骨架与主体的连接件）
四、装修件：包括后衬板（墙）、扣盖件及窗台、楼地面、踢脚、顶棚等构部件，起密闭、装修、防护等作用。

五、密缝材：有密封膏、密封带、压缩密封件等，起密闭、防水、保温、绝热等作用。

此外，还有窗台板，压顶板，泛水，防止凝结水和变形缝等专用件。

玻璃幕墙细部构造
一、竖向骨架与梁的连接。

一、基本参数：1、建筑参数最大高度为9.9米，采用6+0.76+6mm夹层钢化玻璃和8+9A+8中空钢化玻璃。

上海地区基本风压W0=0.55KN/m2,地面粗糙度为C类，按7度抗震设防。

二、荷载的计算1.风荷载（1）风荷载标准值(w k)W k = βDμZμS W0βD 瞬时阵风风压变化系数：校核点最高9.9m,按C类，取2.1;μZ 风压高度变化系数〈校核点最高10m,按C类，取0.74〉;μS 风荷载体型系数〈取最大值-2.2 〉;W o基本风压：（上海地区取0.55KN/ m2）;W k = -2.1 ×0.74×2.2 ×0.55 = -1.88KN/m2(2) 风荷载设计值:(W)W = γW × W K（γW分项系数取1.4）= 1.4 × 1.88= -2.63KN/m22. 地震作用均布水平地震作用q Ek(KN/m2)q Ek = βEαmax G/AG/A ：玻璃构件重量:0.3KN/m2 ;αmax ：水平地震影响系数最大值(7度抗震 取0.08)βE ：动力放大系数 取5.0 q Ek = 5×0.08×0.3 = 0.12KN/m 2四、 采光顶玻璃的计算1. 风荷载下的应力(σWK )最大玻璃板块为1030 × 2600； σWk =6φ1w k a 2t 2ησWk ：风荷载标准值下最大弯曲应力;w k ：风荷载标准值（MPa ）;φ1：系数 a/b = 1030 /2600= 0.4查表得 0.1115；a ：玻璃短边长： 取边长a=1030； t ：玻璃厚度为 6 +0.76+6mm ； 验算对象为6+0.76+6夹胶玻璃的外片玻璃，最大应力为玻璃板跨中部σWk ：风荷载下最大弯曲应力；Wk1：风荷载标准值1.88KN/m 2 ,W k1 =0.94KN/m 2η:折减系数，由参数θ按<<玻璃幕墙工程技术规范>>JGJ102-2003表6.1.2-2采用W k1 = W k t 13 t 13+ t 23W k1 = 1.88×63 63+ 63w k a 4w k -----风荷载标准值（MPa ）;a-----玻璃板区格的边长（mm ）；t-----玻璃板的厚度（mm ）θ =11,查表得η=0.956σw = 6×0.1115×0.94×10-3×1030262 ×0.956σWk = 17.7N/mm 22. 地震作用下玻璃板中应力标准值σEK =6φ1q Ek a 2 t 2ηq EK ：垂直于玻璃幕墙平面地震荷载 0.12KN/m 2φ1 ：系数取 0.1115a ：玻璃边长： 1030mm ， t ：玻璃厚度6mmσEK = 6×0.1115×0.12×10-3×1030262×0.956= 2.26N/mm 2 3. 应力组合校核σ = ψw γw σWK + ψE γE σEKθ =0.94×10-3 ×103040.72×105 ×64σ：玻璃板块应力设计值σWK 、σEK :由于风荷载，地震作用在玻璃产生应力标准值，分别为: 17.7N/mm 2、 2.26N/mm 2γw 、γE ：相应分项系数分别取1.4、1.3 ψw 、ψE ：相应分项组合数分别取1.0、0.6σ =1.4 × 17.7 + 0.6 × 1.3 ×2.26 = 26.5N/mm 2 <84N/mm 2结论选用6+0.76+6夹胶钢化玻璃满足强度要求。

幕墙分类：1：框支承幕墙●构件式：以散件运到施工现场隐框、半隐框（横明竖隐、横隐竖明）、明框优点：生产规模最大、技术成熟缺点：拼装工序较多需在施工现场依次组装●单元式：幕墙立面成独立单元块板优点：板块加工精度高，施工现场工作量少，安装时间便于赶工期。

缺点：造价较高，板块拼接处防水性能稍差。

2：全玻幕墙：面板及支承结构均为玻璃组成落地式、吊挂式3：点支承幕墙：支承装置及支承结构通过点支承●玻璃肋点支式●钢结构支承式点玻幕墙：单梁点支式、桁架点支式、鱼腹梁点支式●拉杆拉索式点玻幕墙优点：通透性优于其它幕墙缺点：不易开启通风、工程造价偏高4：双层幕墙：由外层幕墙、内层幕墙、遮阳系统、换气系统组成。

●外循环式双层幕墙（减少空调负荷、节省能源、降温、保温）●内循环双层幕墙（寒冷地区使用）优点：节能效果明显、大幅度降低噪音；适合寒冷地区和风动环境。

（防风沙）解决气流循环与风动矛盾。

内外通透效果好。

5：金属板幕墙：是指板材为金属板的建筑幕墙(金属板一般包括单层铝板、铝塑复合板、蜂窝铝板、不锈钢板、彩色压型钢板、钛合金板、铜板等)，它类似于玻璃幕墙，我们工程一般常做的金属板幕墙是铝板幕墙（单层铝板、复合铝板、蜂窝铝板），其有多种做法。

常用的是槽板式，它是将板块向四周各折一定长度的边，变成槽形板，按设计要求在折边上固定铝角，然后可靠安装在施工好的骨架上。

当板块过大，为保证其强度与刚度，应按要求在板块中部安装加强肋措施。

如单层铝板中肋与板的连接可用电栓焊固定螺栓连接、胶接或用3M胶等；复合铝板则用结构密封胶固定；蜂窝铝板不用加强肋，其强度和刚度都能达到要求。

6：石材幕墙：是一种独立的围护结构系统，根据施工方法分为湿挂（使用水泥砂浆将石材与墙体粘结）和干挂法。

在当今施工中应用得最多是干挂石材幕墙，它是利用金属挂件将石材面板吊挂在与主体结构连接的金属骨架上。

干挂石材按安装形式常用挂勾式和背栓式：挂勾式干挂石材是利用不锈钢挂件（或铝合金挂件）插入开好的石材边槽中，用环氧树脂胶粘接在槽内，用螺栓固定挂勾在安装好的金属骨架上；背栓式是采用专用的柱锥式锚栓，在石材的背面上钻孔（必须采用专用锥式钻头和钻机）并保证准确的钻孔深度和尺寸，锚柱被无膨胀力地装入圆锥形孔内紧固，然后挂于安装好的骨架上。

弧形门式大板块玻璃幕墙施工工法弧形门式大板块玻璃幕墙施工工法是一种专业化的施工工法，适用于各类大型建筑中的玻璃幕墙的构建。

该工法具有以下几点特点：一、施工速度快，能够高效完成施工任务；二、施工质量高，能够满足设计要求；三、施工安全可靠，能够保障工人的安全。

本文将对弧形门式大板块玻璃幕墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

一、前言弧形门式大板块玻璃幕墙是近年来常见的建筑幕墙形式之一，其独特的造型设计和丰富的功能，成为了建筑界的亮点之一。

弧形门式大板块玻璃幕墙施工工法的出现，为该类型幕墙的施工提供了便利和高效。

二、工法特点弧形门式大板块玻璃幕墙施工工法具有以下特点：1、施工速度快：该工法采用模块化施工方式，能够高效地进行大板块玻璃的安装，大大缩短了施工周期；2、施工质量高：通过精确的尺寸控制和严格的工艺要求，能够确保大板块玻璃的精准安装，从而保证施工质量；3、施工安全可靠：该工法在施工过程中充分考虑了安全因素，采取了一系列有效的安全措施，保障了工人的安全。

三、适应范围弧形门式大板块玻璃幕墙施工工法适用于各类建筑中的大型玻璃幕墙的施工，尤其适用于弧形门式大板块玻璃幕墙的构建。

其适应范围广泛，能够应用于商业建筑、办公楼、酒店、展览馆等各类建筑。

四、工艺原理弧形门式大板块玻璃幕墙施工工法与实际工程之间存在着紧密的联系。

在施工过程中，采取的技术措施包括：1、设计方案优化：优化设计方案，确保施工的可行性和稳定性；2、模块化施工：采用大板块玻璃的模块化施工方式，提高施工效率；3、精准尺寸控制：通过精确的尺寸控制，保证大板块玻璃的精准安装；4、严格工艺要求：要求施工人员按照严格的工艺要求进行施工，确保施工质量。

五、施工工艺弧形门式大板块玻璃幕墙施工工法包括以下几个施工阶段：1、准备工作阶段：包括对施工图纸的认真检查、材料准备、机具设备的调试等；2、基础施工阶段：进行玻璃幕墙的基础施工，包括地基处理和基础浇筑等；3、大板块制作阶段：根据设计要求，进行大板块玻璃的制作和加工；4、幕墙安装阶段：将制作好的大板块玻璃进行安装，并进行尺寸的精确控制；5、收尾工作阶段：进行幕墙的辅助施工工作，如密封、清洗等。

吊挂式玻璃幕墙，采用19mm厚的浮法玻璃通过吊挂系统悬挂在主体结构上，玻璃板块上下镶入钢槽内，下部垫有垫块，后部设有单肋支撑，四周用结构胶固定密封。

这种玻璃受力合理，密封性能好，并可以采用较大分格，与其它装饰面交界部位直接封边处理，室内用不锈钢板封口，视觉效果好。

♦
本身弯曲，消除了影像变形失真，具有平整的影像反射性能。

♦采用角钢支座作为支撑，受力状态合理，安装方便。

♦玻璃板块下部镶入钢槽内，下部垫有垫块，四周用密封胶固定密封。

♦采用通长浮法玻璃，通透效果强烈，造型美观大方。

♦加设肋玻璃作为支撑，并由密封胶密封，安全性高，外视效果好。

♦下部钢槽内附有橡胶垫块，保证了玻璃上下均为弹性接触，安全可靠。

♦吊挂式设计可使玻璃反射影像真实，反光均匀，在受风压，地震等外力作用时，可沿力的方向作小幅摇摆，从而分散应力，该结
构抗风压性能优良，玻璃强度牢固可靠。
