天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (3)1．串口管理 (3)2．TELNET管理 (4)3．SSH管理 (5)4．WEB管理 (6)5．GUI管理 (6)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI界面操作位置 (12)二级命令名 (12)V ERSION (12)系统版本信息 (12)系统>基本信息 (12)INFORMATION (12)当前设备状态信息 (12)系统>运行状态 (12)TIME (12)系统时钟管理 (12)系统>系统时间 (12)CONFIG (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)REBOOT (12)重新启动 (12)系统>系统重启 (12)SSHD (12)SSH服务管理命令 (12)系统>系统服务 (12)TELNETD (12)TELNET服务管理 (12)系统>系统服务命令 (12)HTTPD (12)HTTP服务管理命 (12)系统>系统服务令 (12)MONITORD (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB界面常用配置 (14)1．系统管理配置 (14)A)系统> 基本信息 (14)B)系统> 运行状态 (14)C)系统> 配置维护 (15)D)系统> 系统服务 (15)E)系统> 开放服务 (16)F)系统> 系统重启 (16)2．网络接口、路由配置 (16)A)设置防火墙接口属性 (16)B)设置路由 (18)3．对象配置 (20)A)设置主机对象 (20)B)设置范围对象 (21)C)设置子网对象 (21)D)设置地址组 (21)E)自定义服务 (22)F)设置区域对象 (22)G)设置时间对象 (23)4．访问策略配置 (23)5．高可用性配置 (26)四、透明模式配置示例 (28)拓补结构： (28)1．用串口管理方式进入命令行 (28)2．配置接口属性 (28)3．配置VLAN (28)4．配置区域属性 (28)5．定义对象 (28)6．添加系统权限 (29)7．配置访问策略 (29)8．配置双机热备 (29)五、路由模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置路由 (30)4．配置区域属性 (30)5．配置主机对象 (30)6．配置访问策略 (30)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。

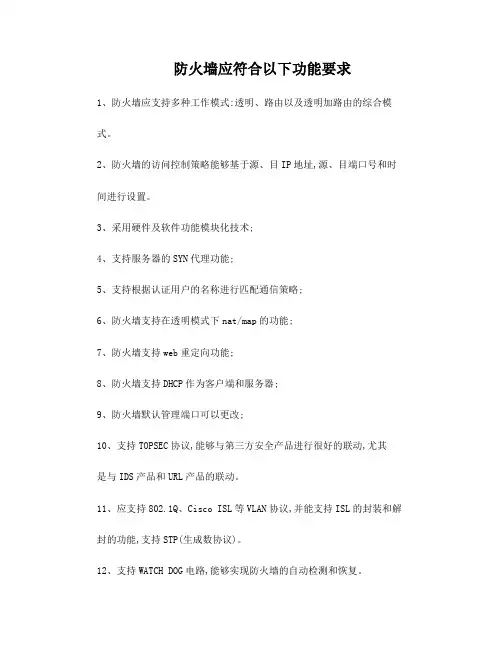

防火墙应符合以下功能要求1、防火墙应支持多种工作模式:透明、路由以及透明加路由的综合模式。

2、防火墙的访问控制策略能够基于源、目IP地址,源、目端口号和时间进行设置。

3、采用硬件及软件功能模块化技术;4、支持服务器的SYN代理功能;5、支持根据认证用户的名称进行匹配通信策略;6、防火墙支持在透明模式下nat/map的功能;7、防火墙支持web重定向功能;8、防火墙支持DHCP作为客户端和服务器;9、防火墙默认管理端口可以更改;10、支持TOPSEC协议,能够与第三方安全产品进行很好的联动,尤其是与IDS产品和URL产品的联动。

11、应支持802.1Q、Cisco ISL等VLAN协议,并能支持ISL的封装和解封的功能,支持STP(生成数协议)。

12、支持WATCH DOG电路,能够实现防火墙的自动检测和恢复。

13、支持基于服务器的负载均衡技术,支持基于数据库的长连接应用14、支持与RADIUS、CA、OTP服务器的联动15、防火墙应采用先进的状态检测技术与核检测技术。

16、可支持动态、静态、双向的网络地址转换(NAT)。

17、具备完善的日志功能,能够提供日志自动导出功能,支持向日志服务器导出日志,提供标准化的日志。

18、应支持常见的动态路由协议,如OSPF、RIP、RIPII。

19、防火墙应支持SNMP协议V3版本,同时提供相应的MIB库文件, 能通过第三方网管软件对防火墙进行监测和控制。

20、要求能够提供基于源地址和目的地址的路由功能。

满足的性能要求:1、最大并发连接数不低于1,200,000。

2、带宽管理、与IDS联动3、吞吐量不低于2G4、平均无故障时间MTBF:不低于60000小时。

5、三年免费软件升级及服务6、认证级别要达到EAL3。

天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

通过 CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。

用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。

这里将详细介绍如何通过 CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用 com1）和防火墙的CONSOLE 口。

2）选择开始 > 程序 > 附件 > 通讯 > 超级终端，系统提示输入新建连接的名称。

3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用 com1）。

4）设置 com1 口的属性，按照以下参数进行设置。

参数名称取值每秒位数：9600数据位：8奇偶校验：无停止位： 15）成功连接到防火墙后，超级终端界面会出现输入用户名/密码的提示，如下图。

6）输入系统默认的用户名：superman 和密码：talent，即可登录到网络卫士防火墙。

登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。

2．TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP地址4)然后用各种命令行客户端(如WINDOWS CMD命令行)管理：TELNET 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：3．SSH管理SSH管理和TELNET基本一至，只不过SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“system sshd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP地址4)然后用各种命令行客户端(如putty命令行)管理：192.168.1.2505)最后输入用户名和密码进行管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (5)1．串口管理 (5)2．TELNET管理 (7)3．SSH管理 (8)4．WEB管理 (9)5．GUI管理 (10)二、命令行常用配置 (15)1．系统管理命令(SYSTEM) (16)命令 (16)功能 (16)WEBUI界面操作位置 (16)二级命令名 (16)V ERSION (16)系统版本信息 (16)系统>基本信息 (16)INFORMATION (16)当前设备状态信息 (16)系统>运行状态 (16)TIME (16)系统时钟管理 (16)系统>系统时间 (16)CONFIG (16)系统配置管理 (16)管理器工具栏“保存设定”按钮 (16)REBOOT (16)重新启动 (16)系统>系统重启 (16)SSHD (16)SSH服务管理命令 (16)系统>系统服务 (16)TELNETD (16)TELNET服务管理 (16)系统>系统服务命令 (16)HTTPD (16)HTTP服务管理命 (16)系统>系统服务令 (16)MONITORD (16)MONITOR (16)服务管理命令无 (16)2．网络配置命令(NETWORK) (16)3．双机热备命令(HA) (17)4．定义对象命令(DEFINE) (17)5．包过滤命令(PF) (18)6．显示运行配置命令(SHOW_RUNNING) (18)7．保存配置命令(SAVE) (18)三、WEB界面常用配置 (19)1．系统管理配置 (19)A)系统> 基本信息 (19)B)系统> 运行状态 (20)C)系统> 配置维护 (20)D)系统> 系统服务 (20)E)系统> 开放服务 (21)F)系统> 系统重启 (21)2．网络接口、路由配置 (21)A)设置防火墙接口属性 (21)B)设置路由 (24)3．对象配置 (26)A)设置主机对象 (26)B)设置范围对象 (27)C)设置子网对象 (27)D)设置地址组 (28)E)自定义服务 (29)F)设置区域对象 (29)G)设置时间对象 (30)4．访问策略配置 (31)5．高可用性配置 (35)四、透明模式配置示例 (36)拓补结构： (36)1．用串口管理方式进入命令行 (36)2．配置接口属性 (36)3．配置VLAN (37)4．配置区域属性 (37)5．定义对象 (37)6．添加系统权限 (37)7．配置访问策略 (37)8．配置双机热备 (38)五、路由模式配置示例 (39)拓补结构： (39)1．用串口管理方式进入命令行 (39)2．配置接口属性 (39)3．配置路由 (40)4．配置区域属性 (40)5．配置主机对象 (40)6．配置访问策略 (40)7．配置双机热备 (40)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式31．串口管理32．TELNET管理43．SSH管理54．WEB管理65．GUI管理6二、命令行经常使用配置121．系统管理命令(SYSTEM)12命令12功能12WEBUI界面操纵位置12二级命令名12V ERSION12系统版本信息12系统>基本信息12INFORMATION12当前设备状态信息12系统>运行状态12TIME12系统时钟管理12系统>系统时间12CONFIG12系统配置管理12管理器工具栏“保管设定”按钮12REBOOT12重新启动12系统>系统重启12SSHD12SSH服务管理命令12系统>系统服务12TELNETD12TELNET服务管理12系统>系统服务命令12HTTPD12HTTP服务管理命12系统>系统服务令12MONITORD12MONITOR12服务管理命令无122．网络配置命令(NETWORK)133．双机热备命令(HA)134．定义对象命令(DEFINE)135．包过滤命令(PF)136．显示运行配置命令(SHOW_RUNNING)13 7．保管配置命令(SAVE)13三、WEB界面经常使用配置141．系统管理配置14A)系统 > 基本信息14B)系统 > 运行状态14C)系统 > 配置维护15D)系统 > 系统服务15E)系统 > 开放服务16F)系统 > 系统重启162．网络接口、路由配置16A)设置防火墙接口属性16B)设置路由183．对象配置20A)设置主机对象20B)设置范围对象21C)设置子网对象21D)设置地址组21E)自定义服务22F)设置区域对象22G)设置时间对象234．访问战略配置235．高可用性配置26四、透明模式配置示例28拓补结构：281．用串口管理方式进入命令行282．配置接口属性283．配置VLAN284．配置区域属性285．定义对象286．添加系统权限297．配置访问战略298．配置双机热备29五、路由模式配置示例30拓补结构：301．用串口管理方式进入命令行302．配置接口属性303．配置路由304．配置区域属性305．配置主机对象306．配置访问战略307．配置双机热备31一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

天融信防火墙NGFW4000快速配置手册一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过CONSOLE 口以命令行方式进行配置和管理。

通过CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。

用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。

这里将详细介绍如何通过CONSOLE口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用com1）和防火墙的CONSOLE 口。

2）选择开始> 程序> 附件> 通讯> 超级终端，系统提示输入新建连接的名称。

3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用com1）。

4）设置com1 口的属性，按照以下参数进行设置。

参数名称取值每秒位数：9600数据位：8奇偶校验：无停止位： 15）成功连接到防火墙后，超级终端界面会出现输入用户名/密码的提示，如下图。

6）输入系统默认的用户名：superman 和密码：talent，即可登录到网络卫士防火墙。

登录后，用户就可使用命令行方式对网络卫士防火墙进行配置管理。

2．TELNET管理TELNET管理也是命令行管理方式，要进行TELNET管理，必须进行以下设置：1)在串口下用“pf service add name telnet area area_eth0 addressname any”命令添加管理权限2)在串口下用“system telnetd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP地址4)然后用各种命令行客户端(如WINDOWS CMD命令行)管理：TELNET 192.168.1.2505)最后输入用户名和密码进行管理命令行如图：3．SSH管理SSH管理和TELNET基本一至，只不过SSH是加密的，我们用如下步骤管理：1)在串口下用“pf service add name ssh area area_eth0 addressname any”命令添加管理权限2)在串口下用“system sshd start”命令启动TELNET管理服务3)知道管理IP地址，或者用“network interface eth0 ip add 192.168.1.250 mask 255.255.255.0”命令添加管理IP地址4)然后用各种命令行客户端(如putty命令行)管理：192.168.1.2505)最后输入用户名和密码进行管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (3)1．串口管理 (3)2．TELNET管理 (4)3．SSH管理 (5)4．WEB管理 (6)5．GUI管理 (6)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI界面操作位置 (12)二级命令名 (12)V ERSION (12)系统版本信息 (12)系统>基本信息 (12)INFORMATION (12)当前设备状态信息 (12)系统>运行状态 (12)TIME (12)系统时钟管理 (12)系统>系统时间 (12)CONFIG (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)REBOOT (12)重新启动 (12)系统>系统重启 (12)SSHD (12)SSH服务管理命令 (12)系统>系统服务 (12)TELNETD (12)TELNET服务管理 (12)系统>系统服务命令 (12)HTTPD (12)HTTP服务管理命 (12)系统>系统服务令 (12)MONITORD (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB界面常用配置 (14)1．系统管理配置 (14)A)系统 > 基本信息 (14)B)系统 > 运行状态 (14)C)系统 > 配置维护 (15)D)系统 > 系统服务 (15)E)系统 > 开放服务 (16)F)系统 > 系统重启 (16)2．网络接口、路由配置 (16)A)设置防火墙接口属性 (16)B)设置路由 (18)3．对象配置 (20)A)设置主机对象 (20)B)设置范围对象 (21)C)设置子网对象 (21)D)设置地址组 (21)E)自定义服务 (22)F)设置区域对象 (22)G)设置时间对象 (23)4．访问策略配置 (23)5．高可用性配置 (26)四、透明模式配置示例 (28)拓补结构： (28)1．用串口管理方式进入命令行 (28)2．配置接口属性 (28)3．配置VLAN (28)4．配置区域属性 (28)5．定义对象 (28)6．添加系统权限 (29)7．配置访问策略 (29)8．配置双机热备 (29)五、路由模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置路由 (30)4．配置区域属性 (30)5．配置主机对象 (30)6．配置访问策略 (30)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

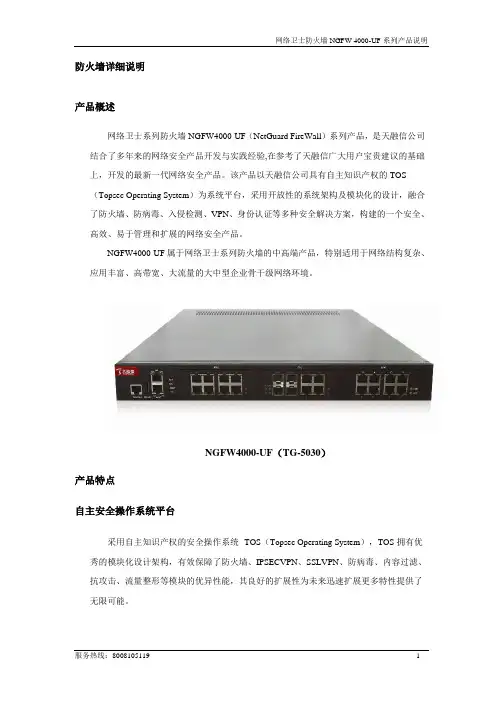

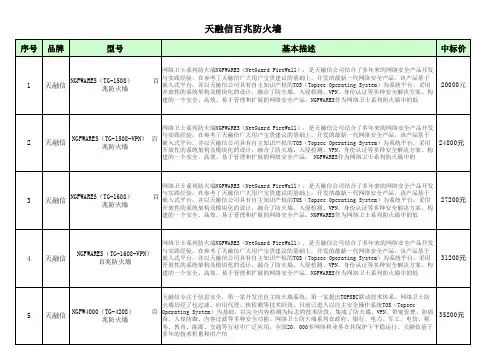

防火墙详细说明产品概述网络卫士系列防火墙NGFW4000-UF（NetGuard FireWall）系列产品，是天融信公司结合了多年来的网络安全产品开发与实践经验,在参考了天融信广大用户宝贵建议的基础上，开发的最新一代网络安全产品。

该产品以天融信公司具有自主知识产权的TOS（Topsec Operating System）为系统平台，采用开放性的系统架构及模块化的设计，融合了防火墙、防病毒、入侵检测、VPN、身份认证等多种安全解决方案，构建的一个安全、高效、易于管理和扩展的网络安全产品。

NGFW4000-UF属于网络卫士系列防火墙的中高端产品，特别适用于网络结构复杂、应用丰富、高带宽、大流量的大中型企业骨干级网络环境。

NGFW4000-UF（TG-5030）产品特点自主安全操作系统平台采用自主知识产权的安全操作系统--TOS（Topsec Operating System），TOS拥有优秀的模块化设计架构，有效保障了防火墙、IPSECVPN、SSLVPN、防病毒、内容过滤、抗攻击、流量整形等模块的优异性能，其良好的扩展性为未来迅速扩展更多特性提供了无限可能。

TOS具有具有高安全性、高可靠性、高实时性、高扩展性及多体系结构平台适应性的特点。

虚拟防火墙虚拟防火墙，是指在一台物理防火墙上可以存在多套虚拟系统，每套虚拟系统在逻辑上都相互独立，具有独立的用户与访问控制系统。

不同的企业或不同的部门可以共用1台防火墙，但使用不同的虚拟系统。

对于用户来说，就像是使用独立的防火墙。

大大节省了成本。

强大的应用控制网络卫士防火墙提供了强大的网络应用控制功能。

用户可以轻松的针对一些典型网络应用，如BT、MSN、QQ、Edonkey、Skype等实行灵活的访问控制策略，如禁止、限时、乃至流量控制。

网络卫士防火墙还提供了定制功能，可以对用户所关心的网络应用进行全面控制。

CleanVPN服务企业对VPN应用越来越普及，但是当企业员工或合作伙伴通过各种VPN远程访问企业网络时，病毒、蠕虫、木马、恶意代码等有害数据有可能通过VPN隧道从远程PC 或网络传递进来，这种威胁的传播方式极具隐蔽性，很难防范。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (6)4．WEB管理 (7)5．GUI管理 (8)二、命令行常用配置 (13)1．系统管理命令(SYSTEM) (13)命令 (13)功能 (13)WEBUI界面操作位置 (13)二级命令名 (13)V ERSION (13)系统版本信息 (13)系统>基本信息 (13)INFORMATION (13)当前设备状态信息 (13)系统>运行状态 (13)TIME (13)系统时钟管理 (13)系统>系统时间 (13)CONFIG (13)系统配置管理 (13)管理器工具栏“保存设定”按钮 (13)REBOOT (13)重新启动 (13)系统>系统重启 (13)SSHD (13)SSH服务管理命令 (13)系统>系统服务 (13)TELNETD (13)TELNET服务管理 (13)系统>系统服务命令 (13)HTTPD (13)HTTP服务管理命 (13)系统>系统服务令 (13)MONITORD (14)MONITOR (14)服务管理命令无 (14)3．双机热备命令(HA) (14)4．定义对象命令(DEFINE) (14)5．包过滤命令(PF) (14)6．显示运行配置命令(SHOW_RUNNING) (14)7．保存配置命令(SAVE) (14)三、WEB界面常用配置 (15)1．系统管理配置 (15)A)系统> 基本信息 (15)B)系统> 运行状态 (15)C)系统> 配置维护 (16)D)系统> 系统服务 (16)E)系统> 开放服务 (17)F)系统> 系统重启 (17)2．网络接口、路由配置 (17)A)设置防火墙接口属性 (17)B)设置路由 (19)3．对象配置 (21)A)设置主机对象 (21)B)设置范围对象 (22)C)设置子网对象 (22)D)设置地址组 (23)E)自定义服务 (23)F)设置区域对象 (24)G)设置时间对象 (24)4．访问策略配置 (25)5．高可用性配置 (28)四、透明模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置VLAN (30)4．配置区域属性 (30)5．定义对象 (30)6．添加系统权限 (30)7．配置访问策略 (31)8．配置双机热备 (31)五、路由模式配置示例 (32)拓补结构： (32)1．用串口管理方式进入命令行 (32)2．配置接口属性 (32)3．配置路由 (32)4．配置区域属性 (32)6．配置访问策略 (32)7．配置双机热备 (33)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

天融信防火墙 NGFW4000 快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (5)4．WEB 管理 (6)5．GUI 管理 (7)二、命令行常用配置 (12)1．系统管理命令(SYSTEM) (12)命令 (12)功能 (12)WEBUI 界面操作位置 (12)二级命令名 (12)V ERSION (12)系统版本信息 (12)系统 >基本信息 (12)INFORMATION (12)当前设备状态信息 (12)系统 >运行状态 (12)TIME (12)系统时钟管理 (12)系统 >系统时间 (12)CONFIG (12)系统配置管理 (12)管理器工具栏“保存设定”按钮 (12)REBOOT (12)重新启动 (12)系统 >系统重启 (12)SSHD (12)SSH服务管理命令 (12)系统 >系统服务 (12)TELNETD (12)TELNET服务管理 (12)系统 >系统服务命令 (12)HTTPD (12)HTTP 服务管理命 (12)系统 >系统服务令 (12)MONITORD (12)MONITOR (12)服务管理命令无 (12)2．网络配置命令(NETWORK) (13)3．双机热备命令(HA) (13)4．定义对象命令(DEFINE) (13)5．包过滤命令(PF) (13)6．显示运行配置命令(SHOW_RUNNING) (13)7．保存配置命令(SAVE) (13)三、WEB 界面常用配置 (14)1．系统管理配置 (14)A)系统>基本信息 (14)B)系统>运行状态 (14)C)系统>配置维护 (15)D)系统>系统服务 (15)E)系统>开放服务 (16)F)系统> 系统重启 (16)2．网络接口、路由配置 (16)A)设置防火墙接口属性 (16)B)设置路由 (18)3．对象配置 (20)A)设置主机对象 (20)B)设置范围对象 (21)C)设置子网对象 (21)D)设置地址组 (21)E)自定义服务 (22)F)设置区域对象 (22)G)设置时间对象 (23)4．访问策略配置 (23)5．高可用性配置 (26)四、透明模式配置示例 (28)拓补结构： (28)1．用串口管理方式进入命令行 (28)2．配置接口属性 (28)3．配置VLAN (28)4．配置区域属性 (28)5．定义对象 (28)6．添加系统权限 (28)7．配置访问策略 (29)8．配置双机热备 (29)五、路由模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置路由 (30)4．配置区域属性 (30)5．配置主机对象 (30)6．配置访问策略 (30)7．配置双机热备 (31)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE口以命令行方式进行配置和管理。

天融信防火墙NGFW4000快速配置手册一、欧阳光明（2021.03.07）二、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

通过 CONSOLE 口登录到网络卫士防火墙，可以对防火墙进行一些基本的设置。

用户在初次使用防火墙时，通常都会登录到防火墙更改出厂配置（接口、IP 地址等），使在不改变现有网络结构的情况下将防火墙接入网络中。

这里将详细介绍如何通过CONSOLE 口连接到网络卫士防火墙：1）使用一条串口线（包含在出厂配件中），分别连接计算机的串口（这里假设使用 com1）和防火墙的 CONSOLE 口。

2）选择开始 > 程序 > 附件 > 通讯 > 超级终端，系统提示输入新建连接的名称。

3）输入名称，这里假设名称为“TOPSEC”，点击“确定”后，提示选择使用的接口（假设使用 com1）。

4）设置 com1 口的属性，按照以下参数进行设置。

5）成功连接到防火墙后，超级终端界面会出现输入用户名/密码的提示，如下图。

2．TELNET管理3．SSH管理1)最后输入用户名和密码进行管理命令行如图：4．WEB管理1)防火墙在出厂时缺省已经配置有WEB界面管理权限，如果没有，可用“pf service add name webui area area_eth0 addressname any”命令添加。

2)WEB管理服务缺省是启动的，如果没有启动，也可用“system httpd start”命令打开，管理员在管理主机的浏览器上输入防火墙的管理 URL，例如：https://192.168.1.250，弹出如下的登录页面。

输入用户名密码后（网络卫士防火墙默认出厂用户名/密码为：superman/talent），点击“提交”，就可以进入管理页面。

5．GUI管理GUI图形界面管理跟WEB界面一样，只是，在管理中心中集成了一些安全工具，如监控，抓包，跟踪等1)安装管理中心软件2)运行管理软件3)右击树形“TOPSEC管理中心”添加管理IP4)右击管理IP地址，选择“管理”，输入用户名和密码进行管理5)也可右击管理IP地址，选择“安全工具”，进行实时监控选择：安全工具连接监控点击启动，在弹出的窗口中增加过滤条件，可用缺省值监控所有连接。

天融信防火墙NGFW4000快速配置手册目录一、防火墙的几种管理方式 (4)1．串口管理 (4)2．TELNET管理 (5)3．SSH管理 (6)4．WEB管理 (7)5．GUI管理 (8)二、命令行常用配置 (13)1．系统管理命令(SYSTEM) (13)命令 (13)功能 (13)WEBUI界面操作位置 (13)二级命令名 (13)V ERSION (13)系统版本信息 (13)系统>基本信息 (13)INFORMATION (13)当前设备状态信息 (13)系统>运行状态 (13)TIME (13)系统时钟管理 (13)系统>系统时间 (13)CONFIG (13)系统配置管理 (13)管理器工具栏“保存设定”按钮 (13)REBOOT (13)重新启动 (13)系统>系统重启 (13)SSHD (13)SSH服务管理命令 (13)系统>系统服务 (13)TELNETD (13)TELNET服务管理 (13)系统>系统服务命令 (13)HTTPD (14)HTTP服务管理命 (14)系统>系统服务令 (14)MONITORD (14)MONITOR (14)2．网络配置命令(NETWORK) (14)3．双机热备命令(HA) (14)4．定义对象命令(DEFINE) (14)5．包过滤命令(PF) (14)6．显示运行配置命令(SHOW_RUNNING) (14)7．保存配置命令(SAVE) (14)三、WEB界面常用配置 (15)1．系统管理配置 (15)A)系统> 基本信息 (15)B)系统> 运行状态 (15)C)系统> 配置维护 (16)D)系统> 系统服务 (16)E)系统> 开放服务 (17)F)系统> 系统重启 (17)2．网络接口、路由配置 (17)A)设置防火墙接口属性 (17)B)设置路由 (19)3．对象配置 (21)A)设置主机对象 (21)B)设置范围对象 (22)C)设置子网对象 (22)D)设置地址组 (23)E)自定义服务 (23)F)设置区域对象 (24)G)设置时间对象 (24)4．访问策略配置 (25)5．高可用性配置 (28)四、透明模式配置示例 (30)拓补结构： (30)1．用串口管理方式进入命令行 (30)2．配置接口属性 (30)3．配置VLAN (30)4．配置区域属性 (30)5．定义对象 (30)6．添加系统权限 (30)7．配置访问策略 (31)8．配置双机热备 (31)五、路由模式配置示例 (32)拓补结构： (32)1．用串口管理方式进入命令行 (32)2．配置接口属性 (32)4．配置区域属性 (32)5．配置主机对象 (32)6．配置访问策略 (32)7．配置双机热备 (33)一、防火墙的几种管理方式1．串口管理第一次使用网络卫士防火墙，管理员可以通过 CONSOLE 口以命令行方式进行配置和管理。

网络卫士防火墙系统NGFW4000-UF系列产品说明天融信TOPSEC® 北京市海淀区上地东路1号华控大厦 100085电话：+8610-82776666传真：+8610-82776677服务热线：+8610-8008105119http: //版权声明本手册的所有内容，其版权属于北京天融信公司（以下简称天融信）所有，未经天融信许可，任何人不得仿制、拷贝、转译或任意引用。

本手册没有任何形式的担保、立场倾向或其他暗示。

若因本手册或其所提到的任何信息引起的直接或间接的资料流失、利益损失，天融信及其员工恕不承担任何责任。

本手册所提到的产品规格及资讯仅供参考，有关内容可能会随时更新，天融信恕不承担另行通知之义务。

版权所有不得翻印© 1995-2009天融信公司商标声明本手册中所谈及的产品名称仅做识别之用，而这些名称可能属于其他公司的注册商标或是版权，其他提到的商标，均属各该商标注册人所有，恕不逐一列明。

TopSEC®天融信信息反馈NGFW 4000-UF系列产品说明目录1产品概述 (1)2关键技术 (2)1）灵活的接口扩展能力 (2)2）安全高效的TOS操作系统 (2)3）集成多种安全引擎：FIREWALL+IPSEC+SSL+ANTIVIRUS+IPS (3)4）完全内容检测CCI技术 (3)3产品特点介绍 (3)4产品功能 (9)5运行环境与标准 (15)6典型应用 (17)1）典型应用一：在大型网络中的应用 (17)2）典型应用二：虚拟防火墙应用 (18)3）典型应用三：AA模式双机热备 (19)7产品资质 (20)1产品概述网络卫士系列防火墙NGFW4000-UF（NetGuard FireWall）系列产品，是天融信公司积累多年网络安全产品开发与实践经验的应用最为广泛的千兆防火墙。

它继承了天融信公司十多年来在安全产品研发中的积累的多项成果，以自主知识产权的网络安全操作系统TOS （Topsec Operating System）为系统平台，采用开放性的系统架构及模块化的设计思想，充分体现了天融信公司在长期的产品开发和市场推广过程中对于用户需求的深刻理解。
