下载文档原格式
沥青路面复拌就地热再生施工工法一、前言沥青路面复拌就地热再生施工工法是一种独特的路面维修和改造方法，能够在保证施工质量的前提下，节省施工时间和成本，减少对环境的影响。
本文将详细介绍该工法的特点、适应范围、工艺原理和施工工艺等方面的内容，以及劳动组织、机具设备、质量控制、安全措施和经济技术分析等方面的要点。
二、工法特点沥青路面复拌就地热再生施工工法是一种绿色、环保的路面养护方式。
其最大特点是能够将老化、龟裂和变形的沥青路面原位热再生，并在其中添加适当的原料进行拌和，使路面恢复原有的性能和功能。
该工法具有施工快速、施工周期短、使用寿命长、能源消耗低、减少对原材料的浪费和污染等优点。
三、适应范围沥青路面复拌就地热再生施工工法适用于各种道路和机场跑道的维修和改造工程，特别适用于老化、龟裂和变形较为严重的沥青路面。
该工法还可用于改善旧路面的强度和平整度，提升路面的使用性能。
四、工艺原理沥青路面复拌就地热再生施工工法的原理是通过热再生设备对路面进行加热，将老化、龟裂和变形的沥青路面再次变为可塑性，然后将改性沥青材料和再生沥青混合进行再生，并进行均匀拌和。
通过该工法，可以使路面的沥青料重新充实，恢复其原有的粘结性和强度，从而提高路面的抗老化和抗裂能力。
程主要包括路面清理、加热热再生、加料拌和、均匀铺摊、压实和维护等阶段。
具体来说，首先清理路面并进行表层撒布，然后利用热再生设备对路面进行加热，并进行均匀的搅拌和混合。
之后，将改性沥青和再生沥青按照一定比例加入到路面中，并进行均匀的拌和。
最后，将其铺摊均匀，并进行压实，待其冷却后完成施工。
六、劳动组织沥青路面复拌就地热再生施工工法的劳动组织包括施工人员组成、施工队伍配置、工作班次安排等方面。
施工人员应具备相应的专业知识和技能，能够熟练操作各类机械设备，并能够根据实际情况进行施工方案的调整。
在施工队伍配置方面，应根据工程规模和施工期限合理安排工作人员的数量和工作分工，确保施工进度的顺利进行。

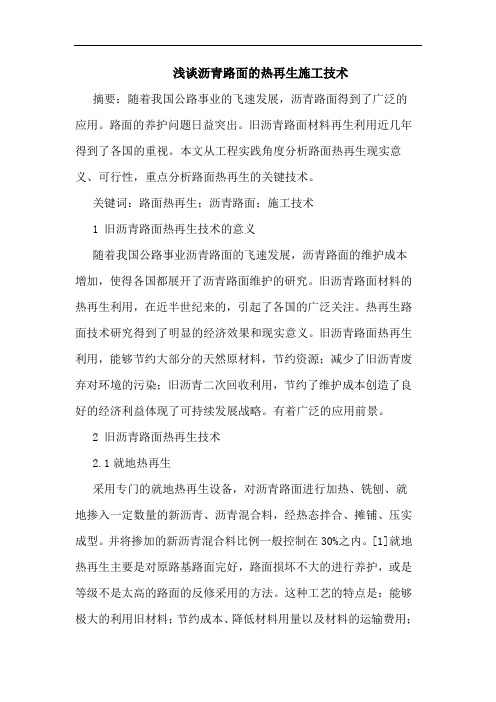

浅谈沥青路面的热再生施工技术摘要：随着我国公路事业的飞速发展，沥青路面得到了广泛的应用。
路面的养护问题日益突出。
旧沥青路面材料再生利用近几年得到了各国的重视。
本文从工程实践角度分析路面热再生现实意义、可行性，重点分析路面热再生的关键技术。
关键词：路面热再生；沥青路面；施工技术1 旧沥青路面热再生技术的意义随着我国公路事业沥青路面的飞速发展，沥青路面的维护成本增加，使得各国都展开了沥青路面维护的研究。
旧沥青路面材料的热再生利用，在近半世纪来的，引起了各国的广泛关注。
热再生路面技术研究得到了明显的经济效果和现实意义。
旧沥青路面热再生利用，能够节约大部分的天然原材料，节约资源；减少了旧沥青废弃对环境的污染；旧沥青二次回收利用，节约了维护成本创造了良好的经济利益体现了可持续发展战略。
有着广泛的应用前景。
2 旧沥青路面热再生技术2.1就地热再生采用专门的就地热再生设备，对沥青路面进行加热、铣刨、就地掺入一定数量的新沥青、沥青混合料，经热态拌合、摊铺、压实成型。
并将掺加的新沥青混合料比例一般控制在30%之内。
[1]就地热再生主要是对原路基路面完好，路面损坏不大的进行养护，或是等级不是太高的路面的反修采用的方法。
这种工艺的特点是：能够极大的利用旧材料；节约成本、降低材料用量以及材料的运输费用；在进行改造过程中能保证交通的运行；具有环保价值，能够防止粉尘的飞扬，满足环保的要求。
但是这种方法只适用于路面面层的维修易受季节天气影响。
2.1.1就地热再生的施工2.1.1.1原路面资料的搜集在对旧沥青混凝土进行加工处理前，无论是把旧沥青混凝土作为基本组成成分还是作为新混合料的添料使用，都必须对旧沥青做抽提试验，以确定沥青和砂料的各自含量，以及旧沥青的级配组成。
确定旧沥青的各项主要参数指标如粘度、标号、实际含油量等。
通过试验分析确定旧料的可靠性。
2.1.1.2配合比的确定[3](1)再生剂的选择和用量的确定再生剂用量可用一下公式确定：-再生剂的用量；-旧油粘度；-再生剂粘度；-调配后粘度。
厂拌热再生沥青路面施工技术及质量控制厂拌热再生沥青是一种环保型路面材料，因其良好的性能表现被广泛应用于道路建设领域。
本文主要介绍厂拌热再生沥青路面施工技术及质量控制。
一、热再生沥青的优势相较于传统的沥青混合料，热再生沥青具有以下优势：1.环保节能：热再生沥青采用再生沥青和添加剂混合而成，较少使用新鲜沥青，减少石油资源的浪费。
2.性能稳定：再生沥青和添加剂可以通过科学配置，使得热再生沥青具有优异的耐久性、耐水性和抗剥落性。
3.施工方便：热再生沥青的配合比与新鲜沥青相似，可以采用沥青混合料生产线进行生产，保证了生产的稳定性和一致性。
1.基层处理：在施工之前，需要对基层进行处理，包括平整、清理、喷涂底涂等。
基层应当达到设计要求，具有稳定可靠的下垫面。
2.热再生沥青混合料生产：热再生沥青混合料生产过程与传统的沥青混合料相同。
在生产前，需要根据设计要求进行科学配置，调整配合比。
3.铺设热再生沥青：在生产后，将热再生沥青混合料运输至路面施工现场，并采用铺设机进行铺设。
4.压实：铺设完毕后，需要进行压实。
首先进行初压，再进行中压和终压。
5.相关标志标线的划制：经过压实之后，需要划制相关的标志标线，以确保道路使用安全。
1.混合料生产质量控制：混合料生产过程中，应根据设计要求进行科学配置，并使用优质的再生沥青和添加剂。
在生产过程中，应加强生产现场质量管理，确保混合料质量稳定可靠。
2.施工质量控制：在施工过程中，应加强现场管理，包括路面平整度、压实密实度、标志标线的划制等。
3.质量检测：对热再生沥青混合料和压实后的路面进行必要的质量检测，确保施工质量合格。
综上所述，厂拌热再生沥青路面施工技术及质量控制是确保道路施工顺利进行、道路使用安全可靠的重要环节。
相关管理人员应当加强质量管理，优化施工工艺，确保热再生沥青路面质量稳定可靠。
沥青路面施工方案冷再生与热再生技术的应用与优化随着交通运输业的高速发展和城市化进程的加速，道路建设与维护亟待提升。
而沥青路面作为现代道路建设中常见的材料之一，其施工方案的优化对于道路的使用寿命和质量有着重要的影响。
本文将对沥青路面施工方案中冷再生和热再生技术的应用与优化进行探讨。
冷再生技术，顾名思义，就是在路面维护和改造过程中，利用冷法将旧沥青路面破碎、混合再搅拌，以达到回收再利用的效果。
这种技术在施工中具有许多优势。
首先，冷再生技术能够最大程度地保留原有路面的力学性能和稳定性，有效延长路面的使用寿命。
其次，冷再生技术在施工过程中不需要加热设备，减少了能源的消耗，降低了施工成本。
此外，冷再生技术还能够减少对环境的污染，达到可持续发展的目标。
因此，冷再生技术在沥青路面施工中有着广泛的应用前景。
然而，冷再生技术也存在一些问题和局限性。
首先，由于冷再生技术采用的是冷法加工，对于部分沥青路面来说，其强度和稳定性的要求难以满足。
其次，冷再生技术对于特殊情况下的沥青路面难以适用，如在施工过程中需要进行大范围深度修复的情况。
此外，冷再生技术在施工过程中也存在一定的施工难度和技术要求，需要施工人员具备一定的专业知识和经验。
因此，在应用冷再生技术时，需要根据路面的具体情况和施工要求，进行合理的选择和调整。
相比之下，热再生技术在沥青路面施工中具有更高的工艺性能和适用性。
热再生技术是通过将旧沥青路面进行加热，使其软化，再进行破碎、混合和再铺设。
这种技术能够有效解决冷再生技术中存在的一些问题，并带来更多的优势。
首先，热再生技术能够减少对添加剂的使用，降低了施工成本。
其次，它能够更好地保留原有路面的力学性能，提高路面的使用寿命。
此外，热再生技术还能够使路面之间的粘结更加牢固，提高了路面的稳定性和抗剥离能力。
因此，热再生技术被广泛应用于高级公路、高速公路等重要路段的施工和维护中。
尽管热再生技术在沥青路面施工中的应用具有众多的优势，但也不能忽视其存在的一些缺点。
沥青混凝土路面施工方法热再生技术的应用与效益分析近年来，随着社会经济的快速发展，交通运输领域对道路的需求也不断增长。
在道路建设中，沥青混凝土路面广泛应用，然而，传统的路面施工方法对环境造成了一定影响。
为了减少资源浪费和环境负荷，越来越多的注意力被转向了热再生技术。
本文将重点探讨沥青混凝土路面施工方法中热再生技术的应用以及所带来的效益。
热再生技术是指通过对废旧沥青混凝土路面进行回收再利用，减少对新材料的需求。
具体而言，该技术主要包括冷铣刨、热再生拌和等步骤。
首先，利用冷铣刨机对旧路面进行铣刨处理，将旧沥青层和上层混凝土进行分离。
然后，将所得的沥青层碎石进行再生热拌和，加入适量添加剂和新沥青，经过搅拌后重新形成热再生沥青混凝土，再铺设到道路上，最后压实和养护。
这一系列步骤使得废旧沥青混凝土得到了有效回收利用，以达到节约资源并保护环境的目的。
热再生技术的应用带来了明显的效益。
首先，热再生技术大大减少了新材料的使用。
通过对旧沥青的回收再利用，大量减少了矿渣的开采和加工，有力地减少了水土流失和土地破坏的程度，缓解了资源短缺问题。
其次，热再生技术能够减少废旧沥青的堆放，有效降低了对土地的污染。
此外，热再生沥青混凝土路面具有较高的稳定性和耐久性，能够承受更大的车流量和重载车辆的冲击，大大延长了路面的使用寿命。
因此，采用热再生技术施工的沥青混凝土路面能够显著降低维护和修复成本，提高路面使用效率。
此外，热再生技术还对环境保护产生积极影响。
由于热再生技术可有效减少新材料使用量，可以降低碳排放，减少工业废气和废水等污染物的排放量。
相比传统的路面施工方法，热再生技术在施工过程中产生的粉尘、噪音等对周边环境的污染也大为减少。
因此，推广热再生技术不仅能够节约资源，还能够改善环境质量，为生态环境保护做出积极贡献。
综上所述，热再生技术的应用对沥青混凝土路面的施工方法带来了显著改进。
通过将废旧沥青重新回收利用，热再生技术不仅能够节约资源、减少污染物排放，还能够延长路面的使用寿命，减少维护成本。
Equipment technology 装备技术
145
沥青热再生技术施工质量控制研究
黄河
（益阳市市政工程管理处，湖南益阳 41300）
中图分类号：K928 文献标识码：B 文章编号1007-6344（2018）08-0145-01
摘要：对沥青路面热再生技术特点进行了介绍，以益阳大道为工程依托，对沥青混凝土路面的施工质量关键点及控制进行了研究，提出了热再生技术施工过程中的质量控制措施，为相关从业人员提供了参考。
关键词：沥青混凝土；热再生；施工；质量控制
0 前言
近年来随着我国城镇化建设规模的迅速增加,道路的数量及品质在不断的提高。
随着经济的发展，以及人们对环境保护、城市形象、行车舒适性的更好的追求，沥青混凝土路面开始逐渐代替水泥混凝土路面成为城市道路路面设计的主流。
相对于水泥混凝土路面，沥青路面柔性结构使得在行车中来自路面的冲击得到很大程度减轻，平整度更好，噪音也大为减轻，同时不易产生扬尘和维修方便。
但是沥青路面在经过长时间高车流量多轴次高强度荷载作用力下，表面会逐渐出现裂纹、破损。
行车时的平整性、噪声、扬尘都要大大劣于新铺设的沥青混凝土路面。
所以对旧路面的改造是我国市政施工目前面临的一个重要内容。
局部的沥青路面容易修补，而整条道路的改造施工则复杂的多，如果采取整条道路进行破碎，挖掘、重新填筑、平整、碾压、铺设等方式，不仅仅时间长，而且大规模持续性的沥青混凝土路面的施工会对整个城市的运行和功能带来影响。
而沥青热再生技术的引进，使得大规模迅速改造沥青混凝土路面成为可能。
本文以湖南省益阳市益阳大道路面热再生技术应用为例，对施工质量控制方面进行了研究分析，为相关从业者对沥青热再生技术质量控制的认识提供帮助。
1 沥青路面热再生技术的施工特点
1.1沥青热再生施工设备种类多，体量大。
沥青热再生技术施工相比传统沥青混凝土路面施工投入的设备和人员数量要更多,采取的是“集中力量办大事”的方式。
以益阳大道沥青热再生施工的情况来说。
一组完善的沥青热再生施工车队包含2-3台hm16加热机，一台rm6800再生机，一台em6500提升复拌机，以及摊铺机和压路机，施工时整体按线型前后顺序排列，长度超过100m。
如果任何一辆专用车辆，不能够良好的运行，那整体协作效果就会大打折扣，甚至出现无法施工的情况。
因此日常对施工车辆的维护保养检修尤为重要。
1.2沥青热再生施工速度快。
相对于传统的沥青混凝土路面破除重新铺设的常规施工方法，热再生技术只需对路面损坏点进行预处理，完成之后施工面就可以全部打开。
从实际施工的速度来看，对沥青路面的再生速度同步施工专用车辆的移动速度，每分钟可达3m以上。
翻松深度一般是表层以下4cm左右的范围，这样一来减少了工程数量，有利于加快施工速度。
对于5Km长度双向八车道的道路来说。
避开车流量高峰期间合理安排时间，施工能够在15个左右的有效工作日内铺设完毕。
2 施工关键点以及控制措施—益阳大道为例
2.1工程概况
益阳大道西起金山路，东至319国道全长5.1Km。
是益阳市主干道之一。
路面宽度33m，2006年在混凝土路面基础上加铺沥青混凝土。
经过十年使用沥青路面出现较严重的表面磨损，以及因为白加黑路面的特性，路段出现大量反射裂缝以及局部混凝土板破损沉陷。
根据设计要求，路面翻新采用沥青再生技术。
新旧沥青混凝土配合比为33%和67%，再生剂的添加量为旧路面沥青含量的5%。
施工完成后路面的表层为4cm厚的ac—13c sbs改性沥青混凝土。
2.2施工质量控制
2.2.1路面病害调查统计
由于道路使用的时间久，各方面已经有不同程度的损坏。
沥青热再生工艺想要顺利施工必须对现状的路面进行详细的调查。
首先要熟悉设计文件，调查实际质量病害是否与设计相符，对于板块沉降、断板的地方要进行详细的分析，以确定预处理方式。
在调查的过程中应采用相应的设备，比如探地雷达等对于隐蔽处质量缺陷，逐一摸排，力争做好不遗漏。
2.2.2交通方案
城市道路施工特别是车流量较大的主干道详细的交通方案，必不可少，如果施工时道路交通瘫痪，将给城市运转带来重大影响。
首先我们要对施工段周围的交通环境进行调查，机械设备错峰进场，合理规划好施工车辆行进路线以及掉头地点。
实际操作中可以以红绿灯十字路口为节点，两个节点间作为一个施工段。
根据翻松的宽度，另外加上施工车辆、人员操作、沥青运输车辆需要的作业宽度，用锥桶对施工范围进行围挡和隔离。
施工锥桶应当随时检查，随时调整，以防倾倒、滚动造成安全隐患。
在占道施工作业范围，布置好警示区，上游过渡区、缓冲区以及施工段后部的下游过渡区与终止区。
每个区域做好相应的标识及标牌，安排专职人员值守，在重要的节点安排经过交通培训的相关人员进行车辆分流、绕行以及停止等操作。
2.2.3预处理
对路面病害调查后针对性处理是相当重要的一个环节，直接关系到施工完成后原损害部位会不会继续侵蚀破坏路面结构，比如说裂缝。
裂缝的形成原因有多种，根据调查分类后依据不同的成因采取不同的处理方式。
比如沥青面层较浅的无特殊规律的裂缝，深度在四厘米以内。
宽度在5mm以下。
此时无需特殊处理，由热再生时直接进行翻新。
但大多数的裂缝则可能是由下层混凝土相邻板块错动产生的反射裂缝。
而这种反射裂缝是无法完全避免的，只能采取相应措施在一定程度上减轻。
对于混凝土板块无明显的松动，底部无脱空的情况，可以用铣刨机沿裂缝方向进行铣刨，宽度不小于50cm。
待清理出混凝土板块后用乳化沥青油浇灌裂缝，并以专用抗裂贴覆盖缝隙。
之后再用原级配沥青混凝土级进行分层铺设及压实。
如果出现混凝土板损坏或板下基层损害，则须开仓补强。
原则上遵循按原路面结构同等材质同等深度处理的方式。
对道路上的各类井盖处理，也是一个重要方面，因为沥青热再生过程中添加了大约二分之一的新沥青混凝土，从而使路面的标高有一定程度的提高，这样一来需要事先对各类井室进行提升，以保证施工完成后井盖高度和翻新路面在一个水平面上。
同时施工时路面的交通标志线需要在施工前进行铣刨以免油漆材质混入再生料中。
2.2.4沥青热再生过程质量控制
沥青热再生的核心环节就是新旧沥青混合料的混合以及再生，要做好这一步有几个重点需要严格控制。
①翻松旧沥青混凝土路面的深度。
②再生剂和热沥青均匀喷洒用量。
③新加沥青混合料与旧沥青混合料的比例控制。
以上环节的控制都需要人工事先标定，施工过程由电子控制系统自动完成，同时在施工过程中人员要紧密监控、调整。
路面沥青砼从翻松至最后提升搅拌出料阶段全程严格控制温度，最后摊铺前再生沥青混合料温度不低于120度。
如再生混合料表面温度偏低则可采取降低施工速度，缩短设备间距，增加料带加热设备或在再生设备上加挂保温板等措施。
摊铺完毕后按照市政沥青道路施工规范要求进行碾压。
3 结论
随着我国大量沥青路面进入更新期，城市中心沥青道路铺设、更新也是一个难题，施工时如何缓解交通压力，最小程度的影响人们的出行工作和生活，也是我们路桥人所面对的一个重要课题，沥青热再生技术的出现，为我们解决以上问题提供了一个有效的选择方案。
参考文献:
[1]曹小聪.沥青混凝土路面就地热再生技术及实施要点分析[J].交通世界,2018(3):142-143.
[2]周志刚,孙宁,杨文灿,王彦霖.厂拌热再生SBS 改性沥青优化设计方法研究[J].公路交通科技,2017(34):15-22.
[3]谈俊卿.沥青路面就地热再生技术在公路养护中的应[J].华东公路,2017(223):79-80.
作者简介：黄河（1978- ），汉族，工程师，主要从事市政道路施工管理工作。
