multisim使用方法Multisim是一种用于电路设计和仿真的软件。
下面是使用Multisim的一般步骤：1. 打开软件：双击桌面上的Multisim图标或在启动菜单中找到并点击Multisim。
2. 创建新电路：在Multisim的欢迎界面上，选择“新电路设计”或点击“文件”菜单中的“新建电路”。
3. 添加元件：在工具栏上选择所需的元件，在电路图窗口中点击添加元件。
也可以使用右键菜单或快捷键来添加元件。
4. 连接元件：使用导线工具或连接工具在元件之间绘制电路线路。
确保正确连线以正确连接元件。
5. 设置电源：如果电路需要电源，则在工具栏上选择电源工具，并将其放置在电路图中恰当的位置上。
然后单击电源以更改其电压值和极性。
6. 设置测量器件：如果需要在仿真过程中测量电路的各个部分，则可以在工具栏上选择测量仪器并将其放置在电路图中。
7. 运行仿真：点击工具栏上的“运行”按钮或选择“仿真”菜单中的“运行”选项以开始仿真电路。
8. 分析仿真结果：仿真完成后，可以查看电路中各个元件的电流、电压等参数。
可以使用示波器、数字多表仪和其他工具来查看和分析仿真结果。
9. 保存和导出电路：在完成电路设计和仿真后，保存电路文件以便以后使用并导出仿真结果。
这些步骤只是Multisim使用的基本方法，你可以根据需要深入研究和探索更多功能和选项。
下面是Multisim的使用方法：1. 创建新项目：打开Multisim软件后，点击“File”菜单，选择“New”，然后选择“New Project”来创建一个新项目。
2. 添加器件：在项目中添加所需的器件。
点击“Component”菜单，选择“Place”来添加各种电子器件。
3. 连接电路：通过拖拽连接线将器件连接在一起，形成电路。
点击“Wire”工具，然后依次选中各个器件的引脚来连接它们。
4. 设定电流/电压源：点击“Source”工具，选择合适的电流或电压源来为电路提供电源。
multisim使用方法及欧姆定律仿真实验报告填写
Multisim是一款电路仿真软件，可以用来设计和测试电路。
以下是使用Multisim进行欧姆定律仿真实验报告的填写步骤：
1. 实验目的：明确实验的目标和意义，例如验证欧姆定律。
2. 实验器材：列出实验所使用的器材和设备，例如电源、电阻、导线等。
3. 实验电路图：绘制实验所使用的电路图，标注电源、电阻以及连接方式。
4. 实验步骤：
a. 连接电路：按照电路图的要求，正确地连接电源、电阻和导线。
b. 设置电源：根据实验要求，设置电源的电压值和电流限制。
c. 测量电流：使用Multisim中的电流表测量电路中的电流。
d. 测量电压：使用Multisim中的电压表测量电路中的电压。
e. 记录数据：将测量得到的电流和电压数值记录下来。
5. 数据处理：根据测量数据计算电阻的阻值，并列出计算步骤。
6. 结果分析：对实验结果进行分析，并解释所得结论。
例如，验证欧姆定律是否成立。
7. 实验总结：对实验的过程和结果进行总结，并提出可能存在的误差和改进措施。
注意：实验报告应包含清晰的文字描述和适当的图表，以便读者理解实验过程和结果。
在使用Multisim进行仿真实验时，要确保电路连接正确，并且遵守相关的安全操作规定。
multisim用法Multisim是一款由美国国家仪器公司（National Instruments）开发的，在电子工程教育和硬件设计中广泛使用的电路仿真软件。
它为工程师和学生提供了一个强大的环境，用于设计、模拟和验证各种电路和系统的性能。
Multisim具有易于使用和直观的界面，可以帮助用户轻松地创建电路图并进行仿真。
以下是一些使用Multisim的常见方法：1. 创建电路图：Multisim提供了可拖放式的元件和电路元件库，以帮助用户创建逻辑图、模拟电路和控制系统等各种电路图。
用户可以从库中选择所需元素，并将它们拖放到设计区域中，然后通过连接它们来构建电路图。
2. 仿真和调试：Multisim支持各种类型的仿真，如直流仿真、交流仿真、传输线仿真等。
用户可以通过模拟电路的工作原理，评估其性能和行为，以便优化设计。
此外，Multisim还提供了强大的调试功能，用于检测和修复电路中的错误。
3. 电路分析：Multisim还提供了多种电路分析工具，如直流分析、交流分析、小信号分析等。
这些工具可以帮助用户计算电路中各个元件的电流、电压、功率、相位差等参数，以便更好地理解电路的行为和性能。
4. 实验布线：Multisim还具有实验布线功能，允许用户将虚拟仪器和测试点连接到电路图中的任意位置，以模拟实际电路布线。
这使得用户可以在模拟器中进行真实的实验，观察电路在不同条件下的响应。
5. 运行蒙特卡洛分析：Multisim通过蒙特卡洛分析功能，允许用户对电路中的元件参数进行随机变化，从而评估电路的鲁棒性和性能稳定性。
这对于设计高可靠性的电路非常有用，因为它可以帮助用户识别设计中的潜在问题，并提供改进的建议。
6. 自定义模型和元件：除了预置的元件库外，Multisim还允许用户定义和使用自定义模型和元件。
这使得用户可以根据实际需要创建新的元件，并将其添加到电路中进行仿真和分析。
总结起来，Multisim是一种功能强大的电路仿真软件，可以帮助用户设计、模拟和验证电路的性能。

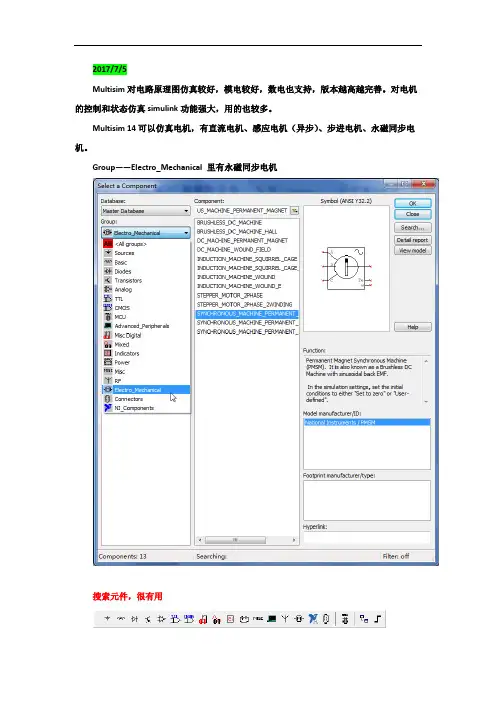

2017/7/5Multisim对电路原理图仿真较好，模电较好，数电也支持，版本越高越完善。
对电机的控制和状态仿真simulink功能强大，用的也较多。
Multisim 14可以仿真电机，有直流电机、感应电机（异步）、步进电机、永磁同步电机。
Group——Electro_Mechanical 里有永磁同步电机搜索元件，很有用这是常用元件栏，也可以place——component搜索如搜索LF351运放，在component栏输入LF351，在Model ID栏输入LF351也能查。
关于连线把鼠标放在元件的引脚上，鼠标会变成黑色十字，左键点击后连到另一元件引脚上点击即可：拖动元件：左键按住拖动即可旋转元件：Ctrl+RFlip翻转——可以转换接口Multisim里有虚拟集成运算放大器，平时仿真原理的时候可以不用找运放型号，只用把虚拟运放找出来即可。
用3端的虚拟运放就不用操心运放的供电电压问题，虚拟运放还是很方便的。
示波器、信号发生器的使用用信号发生器XFG1输出一路模拟激励信号时，把公共端接地，正极输出（这样就是对地的电压，绝对的值）。
示波器测量负极也接地，和实物示波器使用一样，正极测的单端电压就是绝对的值。
从Multisim中把纯粹的波形如示波器波形导出到Word里运行原理图仿真——View——Grapher。
【但是这个图形太密了，只需用鼠标滚轮滚动调节大小即可】——停止仿真——Edit——copy Graph2017/7/6关于集成运算放大器的+-供电：两个都用VCC的话，一改就都改了，在一张图纸里两个VCC是一样的值除了VCC还可以用VDD、VEE，在仿真的时候不用管什么VDD是用于数字电源的，供电时都一样，都是稳定的直流电，只要把电压设置好就行。
数据手册也是这样画的VCC、VEE。
2017/7/7Grapher里图形缩放问题：用这个小手拖拽到合适位置再放大即可。
从这里可以得到比示波器显示的更完美的波形。
目录1 Multisim 12简介及使用 (2)1.1 Multisim简介 (2)1.1.1 Multisim概述 (2)1.1.2 Multisim发展历程 (2)1.1.3 Multisim 12的特点 (4)1.2 Multisim 12的基本界面 (6)1.2.1 Multisim 12的主窗口界面 (6)1.2.2 Multisim 12的标题栏 (7)1.2.3 Multisim 12的菜单栏 (7)1.2.4 Multisim 12的工具栏 (9)1.2.5 Multisim 12的元件库 (10)1.2.6 Multisim 12的虚拟仪器库 (12)1.3 Multisim 12的使用方法与实例 (13)页脚内容11Multisim 12简介及使用1.1Multisim简介1.1.1Multisim概述NI Multisim是一款著名的电子设计自动化软件，与NI Ultiboard同属美国国家仪器公司的电路设计软件套件。
是入选伯克利加大SPICE项目中为数不多的几款软件之一。
Multisim在学术界以及产业界被广泛地应用于电路教学、电路图设计以及SPICE模拟。
Multisim是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
我们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂内容，这样我们无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
1.1.2Multisim发展历程Multisim 电路仿真软件最早是加拿大图像交互技术公司（Interactive Image Technologies，IIT）于20世纪80年代末推出的一款专门用于电子线路仿真的虚拟电子工作平台（Electronics Workbench，EWB）。
MULTISIM电路仿真软件的使用操作教程Multisim是一款功能强大的电路仿真软件，可以帮助用户进行电路设计、分析和仿真。
在本教程中，我们将介绍Multisim的基本使用操作，让您可以快速上手并开始进行电路仿真。
1.创建新电路首先，在打开Multisim软件后，点击“File”菜单，并选择“New”来创建一个新的电路文件。
您可以选择使用自定义的模板或者从已有的电路模板中选择其中一个。
2.添加元件在新建的电路文件中，您可以通过点击“Place”菜单来添加不同种类的元件。
通过选择合适的元件，您可以构建您需要的电路。
您可以添加电源、电阻、电容、电感、晶体管等元件。
3.连接元件在添加完元件后，您需要连接这些元件以构建完整的电路。
通过点击“Connect”工具或者直接拖拽连接线将元件连接起来。
4.设置元件参数5.运行仿真完成电路的搭建后，您可以点击“Run”按钮来开始进行仿真。
Multisim会模拟电路的运行情况，并显示出电路中各元件的电流、电压等参数。
6.分析仿真结果在进行仿真后，您可以查看仿真结果并进行分析。
您可以查看波形图、数据表格等来了解电路的运行情况，以便进行进一步的优化和改进。
7.保存电路文件在完成电路设计后，您可以点击“File”菜单并选择“Save As”来保存电路文件。
您可以选择保存为不同格式的文件，以便将电路文件与他人分享或者备份。
8.导出报告如果您需要将电路设计的结果进行报告或者分享给他人，您可以点击“Tools”菜单并选择“Export”来导出报告或者数据表格。
9.调整仿真设置在进行仿真前，您可以点击“Options”菜单来调整仿真的参数，例如仿真时间、采样率等。
这可以帮助您更好地分析电路的性能。
10.学习资源Multisim提供了大量的学习资源，包括用户手册、视频教程、示例项目等。
您可以通过点击“Help”菜单来访问这些资源，以帮助您更好地使用Multisim进行电路仿真。
通过以上教程，您可以快速上手Multisim软件，并开始进行电路设计和仿真。
目录1 Multisim 12简介及使用 (1)1.1 Multisim简介 (1)1.1.1 Multisim概述 (1)1.1.2 Multisim发展历程 (2)1.1.3 Multisim 12的特点 (3)1.2 Multisim 12的基本界面 (4)1.2.1 Multisim 12的主窗口界面 (4)1.2.2 Multisim 12的标题栏 (5)1.2.3 Multisim 12的菜单栏 (5)1.2.4 Multisim 12的工具栏 (6)1.2.5 Multisim 12的元件库 (7)1.2.6 Multisim 12的虚拟仪器库 (8)1.3 Multisim 12的使用方法与实例 (9)1Multisim 12简介及使用1.1Multisim简介1.1.1Multisim概述NI Multisim是一款著名的电子设计自动化软件，与NI Ultiboard同属美国国家仪器公司的电路设计软件套件。
是入选伯克利加大SPICE项目中为数不多的几款软件之一。
Multisim在学术界以及产业界被广泛地应用于电路教学、电路图设计以及SPICE模拟。
Multisim是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
我们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂容，这样我们无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
1.1.2Multisim发展历程Multisim 电路仿真软件最早是加拿大图像交互技术公司（Interactive Image Technologies，IIT）于20世纪80年代末推出的一款专门用于电子线路仿真的虚拟电子工作平台（Electronics Workbench，EWB）。
目录1 Multisim 12简介及使用 (2)1.1 Multisim简介 (2)1.1.1 Multisim概述 (2)1.1.2 Multisim发展历程 (2)1.1.3 Multisim 12的特点 (4)1.2 Multisim 12的基本界面 (6)1.2.1 Multisim 12的主窗口界面 (6)1.2.2 Multisim 12的标题栏 (7)1.2.3 Multisim 12的菜单栏 (7)1.2.4 Multisim 12的工具栏 (9)1.2.5 Multisim 12的元件库 (10)1.2.6 Multisim 12的虚拟仪器库 (12)1.3 Multisim 12的使用方法与实例 (13)页脚内容11Multisim 12简介及使用1.1Multisim简介1.1.1Multisim概述NI Multisim是一款著名的电子设计自动化软件，与NI Ultiboard同属美国国家仪器公司的电路设计软件套件。
是入选伯克利加大SPICE项目中为数不多的几款软件之一。
Multisim在学术界以及产业界被广泛地应用于电路教学、电路图设计以及SPICE模拟。
Multisim是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
我们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂内容，这样我们无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
1.1.2Multisim发展历程Multisim 电路仿真软件最早是加拿大图像交互技术公司（Interactive Image Technologies，IIT）于20世纪80年代末推出的一款专门用于电子线路仿真的虚拟电子工作平台（Electronics Workbench，EWB）。
multisim元件使用说明
Multisim是一个流行的电路仿真软件，用户可以通过它来设计和模拟电路。
以下是一些关于如何在Multisim中使用元件的基本说明：
1. 选择元件：在Multisim的元件库中，你可以找到各种类型的元件。
你可以通过点击主界面的“元件”图标来打开元件库。
在元件库中，你可以通过关键词搜索，或者浏览不同的分类来找到你需要的元件。
2. 放置元件：找到你需要的元件后，只需单击该元件，然后将其拖到电路编辑窗口中即可。
你可以通过单击并拖动来旋转或移动元件。
3. 修改元件参数：双击元件，你就可以看到它的属性设置窗口。
在这里，你可以修改元件的各种参数，比如电阻的阻值，电容的容量，电感的匝数等。
4. 连接元件：要将元件连接起来，只需单击并拖动连接线。
你可以在需要拐弯的地方再次单击来改变导线的方向。
要断开导线，只需单击导线的任意一处，然后按“Delete”键即可。
5. 设置电源和接地：要在电路中添加电源，只需单击主界面的“电源”图标，然后将其拖到电路中。
同样地，要添加接地，只需单击“接地”图标并将其拖到电路中。
6. 运行仿真：完成电路设计和元件放置后，你可以通过点击主界面的“仿真”按钮来运行仿真。
仿真结果会显示在主界面的“仿真结果”窗口中。
以上就是在Multisim中使用元件的基本步骤。
对于更高级的使用，比如创建自己的元件模型，或者使用Multisim的强大分析工具，你需要进一步学习Multisim的高级功能。
ni multisim使用方法Ni Multisim是一款强大的电子电路仿真软件，广泛应用于电子工程教育和电路设计领域。
本文将介绍Ni Multisim的使用方法，帮助读者快速上手并进行电路仿真设计。
我们需要了解Ni Multisim的界面和基本操作。
打开软件后，会出现主界面，包括工具栏、元件库、电路区域等。
工具栏上有各种常用的操作按钮，例如新建、打开、保存等。
元件库中包含了各种电子元件，可以通过拖拽的方式将元件拖入电路区域进行布局。
在进行仿真设计之前，我们需要先选择合适的元件进行电路搭建。
Ni Multisim提供了丰富的元件库，包括传感器、电源、运算放大器、滤波器等等。
可以根据实际需求选择相应的元件。
将元件拖入电路区域后，可以通过调整元件的位置和连接线的布局来完成电路的搭建。
在电路搭建完成后，我们需要对电路进行仿真分析。
Ni Multisim 提供了多种仿真分析工具，包括直流分析、交流分析、传输特性分析等。
通过选择合适的分析工具，可以对电路进行电压、电流、功率等方面的仿真分析。
在进行仿真分析时，需要设置仿真参数，例如输入信号的幅值、频率等。
通过仿真分析，可以了解电路的工作状态以及各种参数的变化情况。
除了基本的电路搭建和仿真分析，Ni Multisim还提供了其他实用的功能。
例如，可以进行虚拟仪器控制，通过添加示波器、函数发生器等虚拟仪器来观察电路的工作情况。
同时，还可以进行电路优化设计，通过调整元件参数和布局来优化电路性能。
此外，Ni Multisim还支持PCB布局和自动布线，方便用户进行电路设计和制作。
在使用Ni Multisim时，还需要注意一些常见的问题和技巧。
首先，应该保持良好的电路布局，避免元件之间的交叉和拥挤。
其次，需要注意元件的参数设置，例如电阻的阻值、电容的容值等。
此外，可以使用快捷键和鼠标中键进行一些常用操作，提高工作效率。
同时，还可以参考Ni Multisim的帮助文档和在线教程，获取更多的使用技巧和案例。
Multisim简介一、Multisim教学版安装步骤1、启动安装：打开Multisim目录，双击执行Setup程序，启动安装。
安装过程将出现一系列对话框，包括检查系统环境、版权申明、更新系统说明、更新系统文件等。
2、重新开机。
3、重新启动：重新开机后，安装程序并不会继续执行安装，必须重新启动安装程序，按钮，选择程序/Startup/Continue Setup，安装程序重新启动。
4、输入相应序列号：安装程序重新启动后，第一阶段出现过的界面和对话框还会一次出现，按以上相应步骤执行。
其中Serial一项需要从Multisim2001目录中打开SN.txt文件查找到相应序列号填入。
二、运行MultisimMultisim安装后如果不启动输入交付码（Release Code），将受到15天的使用限制，即使重新安装也于事无补。
因此安装后应尽快启动并输入交付码。
用鼠标左键双击桌面上的“Multisim”，或者点击“开始”—〉“程序”—〉“Multisim”。
出现图1所示的启动画面。
在该画面中点击“Enter Release Code”，从Multisim目录中打开SN.txt文件查找到相应的交付码填入，点击Continue即可进入Multisim窗口。
图1 启动画面Multisim窗口界面主要包括以下几个部分：菜单栏：系统工具栏：设计工具栏：元器件箱（在界面的最左边）：仪表工具栏（在界面的最右边）：三、元器件箱元器件箱在界面的最左边按列排放，包括14个元器件库，其中模拟电路常用库为电源库、基本元件库、二极管库、晶体管库、模拟元件库，简介如下：电源库：开关电源/信号源。
基本元件库：如电阻器、电容器、电感器等常用的元件。
二极管库：包括各种二极管、闸流体及桥式整流器等。
晶体管库：包括双极性晶体管(BJT)、场效晶体管(FET)。
模拟元件库：如运算放大器等。
四、虚拟仿真仪表仪表工具栏在界面的最右边按列排放，包括11种虚拟仪器，其中模拟电路测试常用仪表为数字万用表、函数发生器、示波器、波特图仪，简介如下：波特图仪。
第2章Multisim9的基本分析方法主要内容2.1 直流工作点分析（DC Operating Point Analysis ）2.2 交流分析（AC Analysis）2.3 瞬态分析（Transient Analysis）2.4 傅立叶分析（Fourier Analysis）2.5 失真分析（Distortion Analysis）2.6 噪声分析（Noise Analysis）2.7 直流扫描分析（DC Sweep Analysis）2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
Multisim基础使⽤⽅法详解第2章 Multisim9的基本分析⽅法主要内容2.1 直流⼯作点分析（DC Operating Point Analysis ）2.2 交流分析（AC Analysis）2.3 瞬态分析（Transient Analysis）2.4 傅⽴叶分析（Fourier Analysis）2.5 失真分析（Distortion Analysis）2.6 噪声分析（Noise Analysis）2.7 直流扫描分析（DC Sweep Analysis）2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流⼯作点分析直流⼯作点分析也称静态⼯作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流⼯作点，即在恒定激励条件下求电路的稳态值。
在电路⼯作时，⽆论是⼤信号还是⼩信号，都必须给半导体器件以正确的偏置，以便使其⼯作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流⼯作点，才能进⼀步分析电路在交流信号作⽤下电路能否正常⼯作。
求解电路的直流⼯作点在电路分析过程中是⾄关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放⼤，必须了解电路的直流⼯作点设置得是否合理，所以⾸先应对电路得直流⼯作点进⾏分析。
在Multisim9⼯作区构造⼀个单管放⼤电路，电路中电源电压、各电阻和电容取值如图所⽰。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执⾏菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流⼯作点分析对话框，如图A所⽰。
直流⼯作点分析对话框B。
1. Output 选项Output⽤于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
您现在的位置是:仿真平台>仿真软件使用Multisim 2001 使用简介Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
为适应不同的应用场合，Multisim推出了许多版本，用户可以根据自己的需要加以选择。
在本书中将以教育版为演示软件，结合教学的实际需要，简要地介绍该软件的概况和使用方法，并给出几个应用实例（样例文件见光盘）。
第一节Multisim概貌软件以图形界面为主，采用菜单、工具栏和热键相结合的方式，具有一般Windows应用软件的界面风格，用户可以根据自己的习惯和熟悉程度自如使用。
一、Multisim的主窗口界面。
启动Multisim 2001后，将出现如图1所示的界面。
界面由多个区域构成：菜单栏，各种工具栏，电路输入窗口，状态条，列表框等。
通过对各部分的操作可以实现电路图的输入、编辑，并根据需要对电路进行相应的观测和分析。
用户可以通过菜单或工具栏改变主窗口的视图内容。
二、菜单栏菜单栏位于界面的上方，通过菜单可以对Multisim的所有功能进行操作。
不难看出菜单中有一些与大多数Windows平台上的应用软件一致的功能选项，如File，Edit，View，Options，Help。
此外，还有一些EDA软件专用的选项，如Place，Simulation，Transfer以及Tool等。
1. FileFile菜单中包含了对文件和项目的基本操作以及打印等命令。
2. EditEdit命令提供了类似于图形编辑软件的基本编辑功能，用于对电路图进行编辑。
3．View通过View菜单可以决定使用软件时的视图，对一些工具栏和窗口进行控制。
4．Place通过Place命令输入电路图。
5．Simulate通过Simulate菜单执行仿真分析命令。
6．Transfer菜单Transfer菜单提供的命令可以完成Multisim对其它EDA软件需要的文件格式的输出。
7．ToolsTools菜单主要针对元器件的编辑与管理的命令。
8．Options通过Option菜单可以对软件的运行环境进行定制和设置。
9．HelpHelp菜单提供了对Multisim的在线帮助和辅助说明。
三、工具栏Multisim 2001提供了多种工具栏，并以层次化的模式加以管理，用户可以通过View菜单中的选项方便地将顶层的工具栏打开或关闭，再通过顶层工具栏中的按钮来管理和控制下层的工具栏。
通过工具栏，用户可以方便直接地使用软件的各项功能。
顶层的工具栏有：Standard工具栏、Design工具栏、Zoom工具栏，Simulation工具栏。
1．Standard工具栏包含了常见的文件操作和编辑操作，如下图所示：2．Design工具栏作为设计工具栏是Multisim的核心工具栏，通过对该工作栏按钮的操作可以完成对电路从设计到分析的全部工作，其中的按钮可以直接开关下层的工具栏：Component中的Multisim Master工具栏，Instrument工具栏。
（1）作为元器件（Component）工具栏中的一项，可以在Design工具栏中通过按钮来开关Multisim Master工具栏。
该工具栏有14个按钮，每个每一个按钮都对应一类元器件，其分类方式和Multisim元器件数据库中的分类相对应，通过按钮上图标就可大致清楚该类元器件的类型。
具体的内容可以从Multisim的在线文档中获取。
这个工具栏作为元器件的顶层工具栏，每一个按钮又可以开关下层的工具栏，下层工具栏是对该类元器件更细致的分类工具栏。
以第一个按钮为例。
通过这个按钮可以开关电源和信号源类的Sources工具栏如下图所示：（2）Instruments工具栏集中了Multisim为用户提供的所有虚拟仪器仪表，用户可以通过按钮选择自己需要的仪器对电路进行观测。
3．用户可以通过Zoom工具栏方便地调整所编辑电路的视图大小。
4．Simulation工具栏可以控制电路仿真的开始、结束和暂停。
第二节Multisim对元器件的管理EDA软件所能提供的元器件的多少以及元器件模型的准确性都直接决定了该EDA软件的质量和易用性。
Multisim为用户提供了丰富的元器件，并以开放的形式管理元器件，使得用户能够自己添加所需要的元器件。
Multisim以库的形式管理元器件，通过菜单Tools/ Database Management打开Database Management（数据库管理）窗口（如下图所示），对元器件库进行管理。
在Database Management窗口中的Daltabase列表中有两个数据库：Multisim Master和User。
其中Multisim Master库中存放的是软件为用户提供的元器件，User是为用户自建元器件准备的数据库。
用户对Multisim Master数据库中的元器件和表示方式没有编辑权。
当选中Multisim Master 时，窗口中对库的编辑按钮全部失效而变成灰色，如下图所示。
但用户可以通过这个对话窗口中的Button in Toolbar显示框，查找库中不同类别器件在工具栏中的表示方法。
据此用户可以通过选择User数据库，进而对自建元器件进行编辑管理。
在Multisim Master中有实际元器件和虚拟元器件，它们之间根本差别在于：一种是与实际元器件的型号、参数值以及封装都相对应的元器件，在设计中选用此类器件，不仅可以使设计仿真与实际情况有良好的对应性，还可以直接将设计导出到Ultiboard中进行PCB的设计。
另一种器件的参数值是该类器件的典型值，不与实际器件对应，用户可以根据需要改变器件模型的参数值，只能用于仿真，这类器件称为虚拟器件。
它们在工具栏和对话窗口中的表示方法也不同。
在元器件工具栏中，虽然代表虚拟器件的按钮的图标与该类实际器件的图标形状相同，但虚拟器件的按钮有底色，而实际器件没有，如下图所示。
从图中可以看到，相同类型的实际元器件和虚拟元器件的按钮并排排列，并非所有的是元器件都设有虚拟类的器件。
在元器件类型列标中，虚拟元器件类的后缀标有Virtual，如下图所示：第三节输入并编辑电路输入电路图是分析和设计工作的第一步，用户从元器件库中选择需要的元器件放置在电路图中并连接起来,为分析和仿真做准备。
一、设置Multisim的通用环境变量为了适应不同的需求和用户习惯，用户可以用菜单Option/Preferences 打开Preferences对话窗口，如下图所示。
通过该窗口的6个标签选项，用户可以就编辑界面颜色、电路尺寸、缩放比例、自动存储时间等内容作相应的设置。
以标签Workspace为例，当选中该标签时，Preferences对话框如下图所示：在这个对话窗口中有3个分项：1．Show：可以设置是否显示网格，页边界以及标题框。
2．Sheet size：设置电路图页面大小。
3．Zoom level：设置缩放比例。
其余的标签选项在此不再详述。
二、取用元器件取用元器件的方法有两种：从工具栏取用或从菜单取用。
下面将以74LS00为例说明两种方法。
1．从工具栏取用：Design工具栏→Multisim Master工具栏→TTL工具栏→74LS按钮从TTL工具栏中选择74LS按钮打开这类器件的Component Browser 窗口，如下图所示。
其中包含的字段有Database name（元器件数据库），Component Family（元器件类型列表），Component Name List（元器件名细表），Manufacture Names（生产厂家），Model Level-ID（模型层次）等内容。
Browser窗口。
该窗口与上图一样。
在Component Family Name中选择74LS系列，在Component Name List中选择74LS00。
单击OK按钮就可以选中74LS00，出现如下备选窗口。
7400是四/二输入与非门，在窗口种的Section A/B/C/D分别代表其中的一个与非门，用鼠标选中其中的一个放置在电路图编辑窗口中，如左图所示。
器件在电路图中显示的图形符号，用户可以在上面的ComponentBrowser中的Symbol选项框中预览到。
当器件放置到电路编辑窗口中后，用户就可以进行移动、复制、粘贴等编辑工作了，在此不再详述。
三、将元器件连接成电路在将电路需要的元器件放置在电路编辑窗口后，用鼠标就可以方便地将器件连接起来。
方法是：用鼠标单击连线的起点并拖动鼠标至连线的终点。
在Multisim中连线的起点和终点不能悬空。
第四节虚拟仪器及其使用对电路进行仿真运行，通过对运行结果的分析，判断设计是否正确合理，是EDA软件的一项主要功能。
为此，Multisim为用户提供了类型丰富的虚拟仪器，可以从Design工具栏 Instruments工具栏，或用菜单命令（Simulation/ instrument）选用这11种仪表，如下图所示。
在选用后，各种虚拟仪表都以面板的方式显示在电路中。
下面将11种虚拟仪器的名称及表示方法总结如下表：注1：该软件中用 ’ 代替 — 表示反变量，例如A A '=。
注2：该软件没有异或符号，处理方式是将异或运算写成B A B A B A '+'=⊕。
在电路中选用了相应的虚拟仪器后，将需要观测的电路点与虚拟仪器面板上的观测口相连（如下图），可以用虚拟示波器同时观测电路中两点的波形。
双击虚拟仪器就会出现仪器面板，面板为用户提供观测窗口和参数设定按钮。
以上图为例，双击图中的示波器，就会出现示波器的面板。
通过Simulation工具栏启动电路仿真，示波器面板的窗口中就会出现被观测点的波形，如下图所示。
第五节电路实例这节将以3个电路实例说明Multisim在电路设计和分析中的使用方法。
Multisim的基础是正向仿真，为用户提供了一个软件平台，允许用户在进行硬件实现以前，对电路进行观测和分析。
例1．构造同步16进制计数器，并用7段数码管进行观测（文件名：counter.msm）。
通过运行仿真验证电路功能。
在这个电路的基础上将计数器改为10进制，并通过仿真验证修改结果是否正确（注：显示0~9）。
首先选用T触发器和带译码的7段数码管和与门一起构成4位16进制计数器如下图。
在电路中选用1Hz矩形波发生器，通过仿真观测运行的情况。
使用异步置零法，在图中加入反馈电路，当触发器的状态变为1010时通过Reset端对触发器进行清零。
