从 WinCCPCS 7 工程师站向操作员站下载程序的注意事项 ( ES- OS 下载)

SIMATIC WinCC 软件(版本号：V7.0 V7.0SP1 V7.0SP2 V7.0SP3)安装手册（第一版）SIMATIC Wincc V7.0 软件安装手册在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。

4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。

接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。

在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。

出现“查找程序”窗口（如右图），要等待其查找完毕，再点击“下一步”按钮在弹出的“许可证协议”界面（如右图）中，选中“我接受…”,再点击“下一步”按钮在“产品语言”中（如右图），选择“中文（C）”，再点击“下一步”按钮。

“安装类型”（如右图）中，选择“数据安装包”，“目标目录”不需修改，直接为默认。

然后点击“下一步”按钮。

勾选第一个WinCCInstallation就可，然后继续下一步在弹出的界面（如右图）中，选中“WinCCInstallation”（必须安装）和“SIMATICNET”（与PLC进行通讯时必须安装），再点击“下一步”按钮。

注：Web Navigator是系统在服务器中web功能的实现(需安装IIS组件)。

Data Monitor是工厂智能中用于数据显示和分析的一个组件。

Connectivity Pack是连通性软件包。

如有需要，可选择安装。

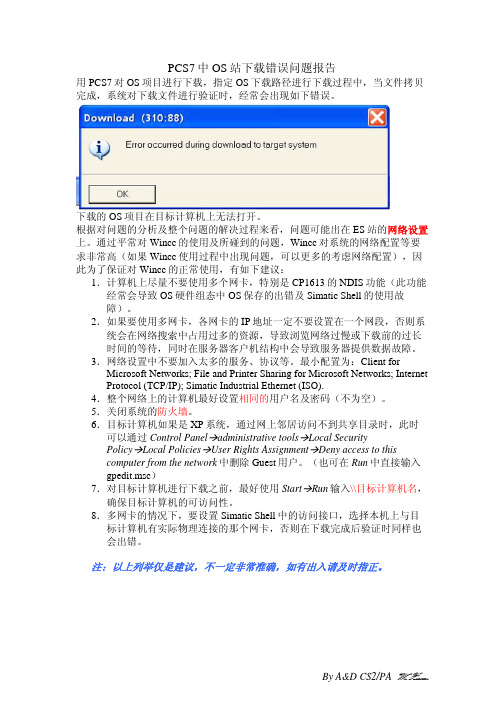

PCS7中OS站下载错误问题报告用PCS7对OS项目进行下载，指定OS下载路径进行下载过程中，当文件拷贝完成，系统对下载文件进行验证时，经常会出现如下错误。

下载的OS项目在目标计算机上无法打开。

根据对问题的分析及整个问题的解决过程来看，问题可能出在ES站的网络设置上。

通过平常对Wincc的使用及所碰到的问题，Wincc对系统的网络配置等要求非常高（如果Wincc使用过程中出现问题，可以更多的考虑网络配置），因此为了保证对Wincc的正常使用，有如下建议：1．计算机上尽量不要使用多个网卡，特别是CP1613的NDIS功能（此功能经常会导致OS硬件组态中OS保存的出错及Simatic Shell的使用故障）。

2．如果要使用多网卡，各网卡的IP地址一定不要设置在一个网段，否则系统会在网络搜索中占用过多的资源，导致浏览网络过慢或下载前的过长时间的等待，同时在服务器客户机结构中会导致服务器提供数据故障。

3．网络设置中不要加入太多的服务、协议等。

最小配置为：Client for Microsoft Networks; File and Printer Sharing for Microsoft Networks; Internet Protocol (TCP/IP); Simatic Industrial Ethernet (ISO).4．整个网络上的计算机最好设置相同的用户名及密码（不为空）。

5．关闭系统的防火墙。

6．目标计算机如果是XP系统，通过网上邻居访问不到共享目录时，此时可以通过Control PanelÆadministrative toolsÆLocal SecurityPolicyÆLocal PoliciesÆUser Rights AssignmentÆDeny access to thiscomputer from the network中删除Guest用户。

WINCC工程download步骤一服务器和客户端设置方法:1 配置各台服务器和客户端的中央网络网卡的IP地址,在需要download的各台服务器和客户端的同一路径新建个文件夹,并共享此文件夹;2如下图所示,打开各台服务器和客户端的我的电脑–Simatic Shell文件夹3 右击Simatic Shell-选择设置4 选择连接中央网络的网卡,并点击确定5 可以看到网络上所有服务器和操作站二工程师站设置方法:(一)新建服务器和客户端1双击打开SIMATIC Manager,新建工程,工程名称任意2 右击insert-SIMATIC PC Station3 双击Configuration4配置服务器:打开HW Config-右侧选择SIMATIC PC Station-HMI-Wincc Appl.-拖动至左边第一个卡槽5 编译并保存7 修改PC Station(修改为IOS1)名称8 类似的方法新建IOS2 OPS1 OPS29 修改IOS1 和OPS1 的Wincc Appl名称为ZJPower01和OPS1(IOS2 和OPS2 的Wincc Appl名称千万不要修改,配置好后会被默认修改!)9分别修改PC Station(修改为IOS2 OPS1 OPS2 )名称(二)配置服务器IOS11 右击新建的Wincc Appl(IOS1) -Object Proterties…-第二个选项卡-修改symbolic computer name(务必确认这个名字分别改为ZJPower01和ZJPower02)-OK2 把S7安装路径下的默认产生的ZJPower01工程文件夹删掉,粘贴真正的ZJPower01工程文件夹3 右击新建的Wincc Appl(IOS1) -Object Proterties…-第二个选项卡-选择下装工程的共享文件夹路径-选择相应的冗余服务器-OK4 wincc配置(1)右击Wincc Appl-open object-选择是-打开wincc工程(2)把计算机名称修改为IOS1（3）新增加相应的客户端，比如OPS1 OPS2 OPS3 OPS4(4)配置WINCC工程的启动选项（5）新建用户，设置用户名和密码并双击赋予全部权限（6）其他配置：新建内部测试变量，新建测试画面，配置报警记录和变量记录，启动页面，运行设置等（7）确认冗余配置是否正确，是否已经激活冗余5右击Wincc Appl-Generate server data(三)配置服务器IOS2右击新建的Wincc Appl(IOS2) -Object Proterties…-第二个选项卡-选择下装工程的共享文件夹路径-OK(四)配置服务器OPS1 OPS31 修改Wincc Appl名称和网络路径2 wincc配置(1)右击Wincc Appl-open object-打开wincc工程（2）把计算机名称修改为相应客户端计算机名称，比如OPS3(3)拷贝画面到相应的工程目录下（4）其他配置：启动页面，运行设置等（5）客户端工程要做登录按钮，没有的话需要做快捷键登录3 右击Wincc Appl-Assign OS server…-在需要访问的服务器组前面打勾(五) 配置服务器OPS2 OPS4右击新建的Wincc Appl(OPS4) -Object Proterties…-第二个选项卡-选择下装工程的共享文件夹路径-选择OS Basis-OK。

PC station(PC站)的创建、组态和下载如何创建PC站PCS 7提供两种方式创建PC站：项目向导和手动创建•PCS 7 项目向导自动创建PCS 7组件视图中，右键> Insert New Object > Preconfigured StationSingle station system：一个OS单站项目Multiple station system：一个OS服务器和客户机项目Multiple station system redundant：一对冗余OS服务器和一个客户机项目注意：向导仅能创建上述OS项目，其他类型的PC站，例如PH、OPEN PCS 7等必须手动组态。

•手动组态PC站PCS 7组件视图中，右键>Insert New Object > SIMATIC PC Station，然后打开Configuration组态PC站组件（应用和网卡）然后修改PC站名称和目标计算机名称一致，打开组态（Configuration）配置相应组件。

检查新建PC站的OS项目类型除PCS 7项目向导创建的OS站可以选择为OS单站项目（Single-User Project）之外，所有手动组态的OS站都是服务器项目（Multi-User Project），必要时必须手动将项目类型修改为单站（Single-User Project）配置PC站的组件:WINCC组件或其它PC站中配置相应组件完成PC站组态。

常用的组件如下：•ArchiveProcess Historian Appl.和Process Historian Appl.(Stby)分别是ProcessHistorian服务器和备用Process Historian服务器组件•HMI组件较多，依次介绍：SPOSA Appl. : Open PCS 7组件WinCC Appl. : OS 服务器或者OS 单站组件WinCC Appl.(Stby) : 冗余OS站点中备用站点组件WinCC Appl. Client : OS客户机组件WinCC Appl.Client Ref :OS 客户机参考站组件WinCC Appl.Ref. : OS 单站参考站组件•User ApplicationApplication：基于SAPI的用户应用程序，很少使用OPC Server：SIMATIC NET OPC Server组件如何选择PC站需要的网卡类型•什么时候需要插入网卡并不是所有的PC站都必须插入网卡，仅连接在系统总线和AS通讯的PC站，需要插入网卡，其他不需要。

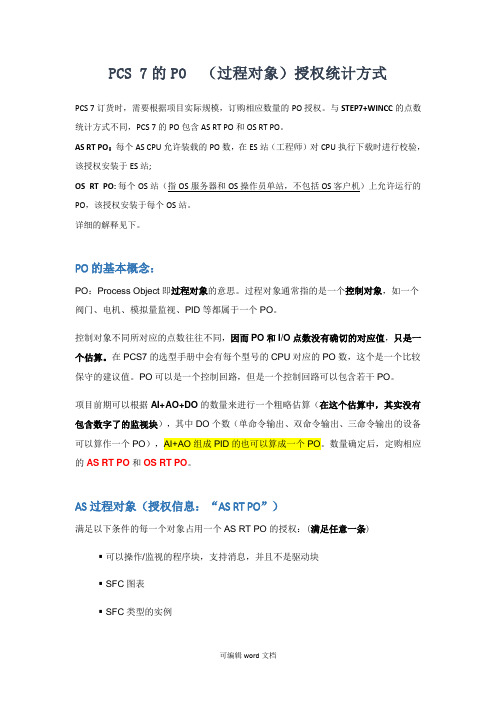

PCS 7的PO （过程对象）授权统计方式PCS 7订货时，需要根据项目实际规模，订购相应数量的PO授权。

与STEP7+WINCC的点数统计方式不同，PCS 7的PO包含AS RT PO和OS RT PO。

AS RT PO：每个AS CPU允许装载的PO数，在ES站（工程师）对CPU执行下载时进行校验，该授权安装于ES站;OS RT PO:每个OS站（指OS服务器和OS操作员单站，不包括OS客户机）上允许运行的PO，该授权安装于每个OS站。

详细的解释见下。

PO的基本概念：PO：Process Object即过程对象的意思。

过程对象通常指的是一个控制对象，如一个阀门、电机、模拟量监视、PID等都属于一个PO。

控制对象不同所对应的点数往往不同，因而PO和I/O点数没有确切的对应值，只是一个估算。

在PCS7的选型手册中会有每个型号的CPU对应的PO数，这个是一个比较保守的建议值。

PO可以是一个控制回路，但是一个控制回路可以包含若干PO。

项目前期可以根据AI+AO+DO的数量来进行一个粗略估算（在这个估算中，其实没有包含数字了的监视块），其中DO个数（单命令输出、双命令输出、三命令输出的设备可以算作一个PO），AI+AO组成PID的也可以算成一个PO。

数量确定后，定购相应的AS RT PO和OS RT PO。

AS过程对象（授权信息：“AS RT PO”）满足以下条件的每一个对象占用一个AS RT PO 的授权：(满足任意一条)▪可以操作/监视的程序块，支持消息，并且不是驱动块▪SFC图表▪SFC类型的实例太贼了），例如SIMATIC PCS7 Condition Monitoring Library V8.0 SP1的块。

如何查看：PCS7 V7.0对话框“Configured Process Objects”(选中项目，Option→Charts→Configured Process Objects…或右键)PCS7 V7.1对话框“PCS7 License information”(选中项目，菜单栏Option→PCS7 License information或右键)OS 过程对象（授权：“OS RT PO”）算法1：过程对象和与过程连接有关的手动创建变量会被算入：▪可以操作并监视的程序块，支持消息，并且不是驱动块▪SFC图表▪SFC类型实例▪在OS上创建的25个过程变量，但不是通过AS-OS编译上去的▪PCS7 V7.1变量计算采用的是向下取整（例如：tags<25则为0 PO，50>tag>=25为1 PO）▪PC7 V8.0及后续版本采用的是向上取整（例如：0<tag<=25为1 PO，25<=tag<=50为2 PO）▪原始数据“#RawEvent”和“#RawArchive”这些并非由AS-OS编译生成的中间变量按照变量的算法进行计算。

pcs7的2台os中的程序同步，归档和重新
获取问题
用了2个os站冗余控制，平时在其中一台os站上修改程序后，编译下载后，如何才能快速将程序和变量更新到第二台os站的里？
目前的做法只能是：先将历时文件移出来并归档修改后的程序，拷贝出来到第二台os，在第二台os上获取后，进行编译，修改画面树等。

这样操作非常麻烦，最主要的问题还是，原先在第一个os站的winc
里建好的内部变量、其他plc200/plc300的驱动连接和变量都不能归档和转移到第二个os站，只能也重新在新建一次这些驱动和变量。

怎么解决这个问题？
问题补充：
第4点：将第2个os最为es/os的ref；不太明白怎么做，可否详细介绍？
最佳答案
1.将其中的一台os作为es/os使用；
2.es/os安装成es版的pcs7；
3.es/os最为工程师站使用，组态2台os的所有信息；
4.将第2个os最为es/os的ref；
5.这样，任何修改都在es/os上做，第2个os就不需要做任何修改了；
6.在es/os上组态修改完毕后，es机器中的项目下的“第2个os”下载到目标机器上；
7.将es/os和第2个os机器运行起来，一切ok。

8.当然，os组态中不要忘记了时钟同步等功能的组态哦~~。

PCS7 安装之前先改变计算机名称一．新建多项目如下图所示：新建单项目：点右键选择SIMATIC400 STATION：双击HARDWARE组态AS站硬件：根据现有硬件一对一映射原则组态硬件：需要查看硬件的ORDER NUMBER 和卡件型号先选择主机架：注意ORDER NUMBER设置CPU卡和CP卡内的网络地址以及其他的一些参数组态PC站合并网络组态连接分别下载一。

组态PC站新建OS单项目在单项目下建立OS站拷贝粘贴MAC和IP地址后保存编译后下装。

完成后可以关闭PC的组态窗口硬件组态完成。

软件组态通过以下步骤自动生成：再次点右键PLC ------Download ------OK网络合并。

合并前网络图标是。

合并以后网络图标变为。

这样两个网络便从物理层同属同一个网络了。

、最后在点击一次APPLY ------CLOSE 网络合并便完成了。

三．建立连接选中OS 后点击configure Network 图标出现NETPRO 。

点击OS 中的WINcc APPLI在通过VIEW----CROSS PROJECT NETWORK VIEW 可以显示OS和AS网络四．分别下装1．先对NETPRO 中的内容进行保存并编译。

然后再下装。

2．下装有两个方法：A。

点击图标单独下装对PC或者AS。

或者PC和AS全部框选后一起下装。

但这种方法会造成CPU停机。

B．使用下图中的Download Selected Connection 可以全部将AS和OS下装。

此种方法不会造成CPU停机。

在VIEW 菜单中有三种试图方式，如下：Component view 是项目初期对硬件以及软件配置时使用的。

Plant view 是项目中期对项目进行组态时使用。

Process Project是项目后期使用一．在PLANT VIEW 下。

根据工艺的单元或者生产步骤进行层级划分：如下图1．在AS下根据需要点右键------IN THE NEW OBJECT-------HIERARCHY FOLDER 建立所有工艺需要的层级文件夹。

PCS7 V6.0操作员站安装手册一、安装Windows XP SP3英文版1、当安装过程中，弹出如图1画面时，点击Customize按键，弹出图2画面。

在图2（下图）中，选Language页，勾选安装东南亚语言，点OK进行安装。

等几分钟，完成后点击OK确认关闭窗口。

返回图1界面，点Next。

弹出图3。

在图3画面中，填写计算机名Name：OP01及组织名Organization：LWBS接着的计算机名Computer name：OP01 （与上述Name填的要一致）再下一步，时区设为GTM当弹出上图时，勾选Not right now（关闭防火墙）2、用户名统一设置为Administrator，密码是：3396611，工作组：CEMATNET 当弹出下图时，可先随便设一个用户名，完成安装，进入系统后，再删除。

3、按顺序安装驱动程序（主板、显卡、声卡和网卡）。

4、设置IP地址：10.16.10.31 255.255.255.0（默认）控制面板中区域与语言设置全部设置为英文。

5、安装消息队列，如下图：Control Panel -> Add or Remove Programs -> Add-Remove Windows Components5.1 Management and Monitoring Tools：SNMP（Simple Network Management Protocol）：激活5.2 Messenger Queuing Service：激活5.3 MSN Explorer：关闭5.4 Windows Messenger：关闭6、关闭防火墙：Control Panel ->Windows Firewall：选General的Off7、系统其它设置：7.1 Folder Option中禁用简单共享7.2 虚拟内存设置为物理内存的1.5-2倍，且上下限相同7.3 禁用Windows的Auto update7.4 修改Windows的Error reporting选项7.5 修改Windows的Performance选项7.6 关闭Windows的System restore（系统还原）选项。

WinCC的使用“八戒”使用WinCC 有很多禁忌，违反了它们，可能会导致 WinCC 运行不正常，而且通常没有挽救方案。

以下总结了一些常见的禁忌，引以为戒。

1、计算机名称，变量名称等不要含有特殊字符，包括中文字符这些特殊字符或中文字符在某些情况下，将无法被 WinCC 正常解释，可能会导致 WinCC 运行异常。

在 WinCC 在线帮助的“使用 WinCC〉使用项目〉附录〉非法的字符”中可以找到那些不允许使用的字符。

2、安装 WinCC 后，不要修改系统时间或时区时间作为项目归档数据的重要参数，如果混乱，将导致数据库紊乱。

3、WinCC 安装完成后，不要再更改计算机名称因为 WinCC 使用 SQL Server，更改计算机名称后，并非数据库中关联计算机名称的所有参数都能自动更新，这将导致在某些访问下会出错。

如果 WinCC 安装后，发现计算机名称不符合要求，那就请先卸载 WinCC，再卸载 SQL Server，然后再重新安装 SQL Server 和 WinCC 吧。

4、项目名称及存储项目的路径中不要包含中文热线上经常接到 WinCC 项目无法激活的问题，其原因就是项目路径中包含中文字符。

此时只需将项目另存为到纯英文的路径下即可。

5、登录计算机的用户名不要使用中文，密码不要为空默认情况下密码为空的用户权限受限。

虽然可以按照如下设置取消受限，但不建议这么做。

在 Windows 控制面板的“管理工具〉本地安全设置〉本地策略〉安全选项”中，账户：限制密码为空的账户的访问权限。

6、不要轻易修改操作系统的安全设置，DCOM 设置等参数对于 WinCC 的分布式应用，以及应用中，这些参数至关重要。

如果由于擅自改动无法正常运行，可以按照如下操作恢复即可（适用于 WinCC sp2 以上的版本）：开始〉程序〉SIMAT〉SIMATIC Security Control〉创建设置，单击“应用”按钮即可。

（来源：）7、不要修改包含 siemens 文件夹及其子文件夹及文件的属性，以及 WinCC 项目文件夹及其子文件夹及文件的属性。
