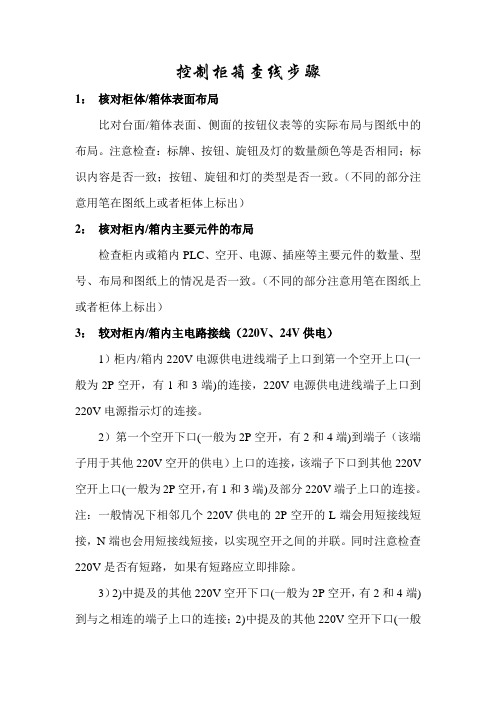

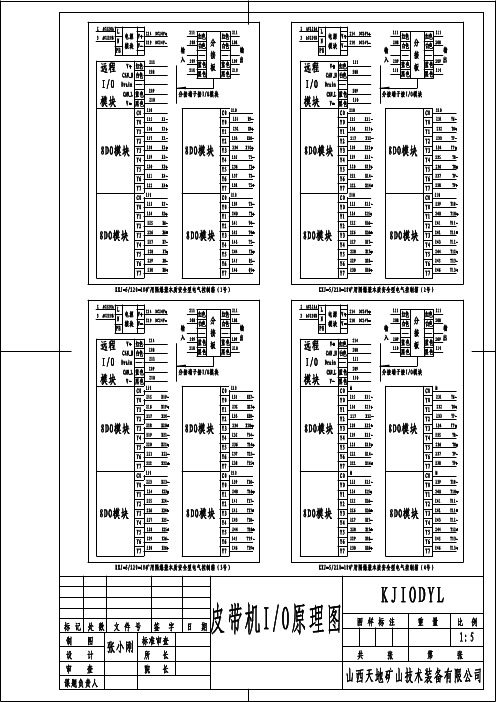

控制柜箱查线步骤1：核对柜体/箱体表面布局比对台面/箱体表面、侧面的按钮仪表等的实际布局与图纸中的布局。
注意检查：标牌、按钮、旋钮及灯的数量颜色等是否相同；标识内容是否一致；按钮、旋钮和灯的类型是否一致。
（不同的部分注意用笔在图纸上或者柜体上标出）2：核对柜内/箱内主要元件的布局检查柜内或箱内PLC、空开、电源、插座等主要元件的数量、型号、布局和图纸上的情况是否一致。
（不同的部分注意用笔在图纸上或者柜体上标出）3：较对柜内/箱内主电路接线（220V、24V供电）1）柜内/箱内220V电源供电进线端子上口到第一个空开上口(一般为2P空开，有1和3端)的连接，220V电源供电进线端子上口到220V电源指示灯的连接。
2）第一个空开下口(一般为2P空开，有2和4端)到端子（该端子用于其他220V空开的供电）上口的连接，该端子下口到其他220V 空开上口(一般为2P空开，有1和3端)及部分220V端子上口的连接。
注：一般情况下相邻几个220V供电的2P空开的L端会用短接线短接，N端也会用短接线短接，以实现空开之间的并联。
同时注意检查220V是否有短路，如果有短路应立即排除。
3）2)中提及的其他220V空开下口(一般为2P空开，有2和4端)到与之相连的端子上口的连接；2)中提及的其他220V空开下口(一般为2P空开，有2和4端)到PS407、PS307、明伟电源及三眼插座的L 和N端的连接。
PS407、PS307、明伟电源、三眼插座的PE与接地母排的连接。
4）PS407、PS307电源模块24V的L+、M-与IM153接口模块的L+、M-的连接；给PLC模块供电的明伟电源24V的+与PLC模块的上部的空开上口（一般为1p的1）的连接，给PLC模块供电的24V明伟电源的-与M-端（接地母排）的连接；空开（与给PLC模块供电的明伟电源24V的+连接的那些空开）的下口与PLC模块上的需要接24V+的点的连接；PLC模块上需要接24V-的点与M-端（接地母排）的连接；给现场的仪表，阀门，交换机等供电的明伟电源24V的+和与仪表、阀门、交换机等需供24V的设备连接的空开的上口（一般为1p 的1）的连接，给现场的仪表，阀门，交换机等供电的明伟电源24V 的-与M-端（接地母排）的连接；这些空开（仪表、阀门、交换机等需供24V的设备连接的空开）的下口与相应的端子连接，给现场的仪表，阀门，交换机等供电的明伟电源24V的-与相应端子的连接。
电气控制柜（箱） 安装接线配线规范2014年5月设计文件名称 安装接线配线规范产品型号、名称GRU1川川汨冃巩分有服公司SICHUR -!匸i- IMITEO4. 电控柜（箱）电器元辅件安装规范4.1. 电控柜（箱）电器元器件安装规范：4.1.1 按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。
4. 1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配不产生危险层现象，紧固后应露出1-8牙，不接导线的螺钉也应拧紧连接接地线到柜内接地排上电柜进线母排单相截面面积1/25. 1.2按电气元件清单和电气原理图的要求确定布线方案，导线排列应均匀合理，作到横平竖直、整齐美观。
5.1.3导线不允许受压力，以免在正常使用情况下减少其寿命，在线或线束的转弯处应有过渡，线束应有固定座或线夹以免振动或冲击，硬导线接线端应有V 型缓冲击电器元件端头或导线通过金属孔时，必须加装绝缘套圈，不容许从母线相间或安装孔中穿过。
5.2线径选择：5. 2. 1 一次线导线线径选择：以电控柜（箱）内交流接触器额定电流为该回路额定电流，选择线径参考表一导线载流量。
表5.2.2二次线路的导线采用截面积在0.5-1.5 mm2范围内的聚氯乙稀塑料铜芯线，模拟量采用屏蔽电缆接线。
5. 2.3号牌管管径必须与导线线径匹配。
若导线截面积大于10mm 2，可不用号牌管，采用标签打印机打印好线号，粘贴在热缩管或导线上。
5.3导线颜色5. 3. 1 一次线导线的颜色统一采用黑色，必须用不同颜色的预绝缘端头或热缩管标识每相颜色，三相分别用黄色（U 相），绿色（V相），红色（W 相）区分，N线用蓝色.特殊的按电气清单和图纸要求执行。
5. 3. 2二次回路使用导线颜色规范如表二，：特殊的按电气清单和图纸要求执行表5.4下线步骤和方法5. 4.1下线长度比试测的线稍长。
二次线下线长度比试测的线大约长40- 50 m m ,以防导线经捆扎后长度不够。
电控与配电设备序号标准编号标准名称1 GB/T10233-1988 电气传动控制设备基本试验方法2 GB/T12667-1990 同步电动机半导体励磁装置总技术条件3 GB/T15576-1995 低压无功功率静态补偿装置总技术条件4 GB/T2681-1981 电工成套装置中的导线颜色5 GB/T3797-1989 电控设备第二部分装有电子器件的电控设备6 GB10585-1989 中小型同步电机励磁系统基本技术要求7 GB17196-1997 连接器件连接铜导线用的扁形快速连接端头安全要求8 GB7251.1-1997 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备9 GB7251.2-1997 低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求10 GB7251.3-1997 低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求11 GB7251.4-1998 低压成套开关设备和控制设备第四部分：对建筑工地用成套设备（ACS）的特殊要求12 GB7251.5-1998 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备——动力配电网用电缆分线箱（CDCs）的特殊要求13 JB/T10263-2001 低压抽出式成套开关设备和控制设备辅助电路用接插件14 JB/T2436.1-1992 导线用铜压接端头第1部分：0.5m2 ～6.0m2导线用铜压接端头15 JB/T2436.2-1994 导线用铜压接端头第2部分:10～300mm2导线用铜压接端头16 JB/T3085-1999 电力传动控制装置的产品包装与运输规程17 JB/T3752.1-1999 低压成套开关设备和控制设备产品型号编制方法第1部分:低压成套开关设备18 JB/T3752.2-1999 低压成套开关设备和控制设备产品型号编制方法第二部分:电控设备19 JB/T4261-1999 低压开关设备和控制设备辅件术语20 JB/T50088-1997 空气绝缘母线干线系统（空气绝缘母线槽）产品质量分等21 JB/T6475-1992 光电开关22 JB/T6477-1992 低压成套开关设备产品及其组成部分图样绘制方法23 JB/T6754.1-1993 直流传动矿井提升机电控设备第1部分机组电控设备24 JB/T6754.2-1993 直流传动矿井提升机电控设备第2部分晶闸管电控设备25 JB/T7845-1995 陆地钻机用装有电子器件的电控设备26 JB/T8319-1996 轻小型起重机电控设备27 JB/T8456-1996 低压直流成套开关设备28 JB/T8457-1996 冷挤压压接钳的一般要求和试验方法29 JB/T8511-1996 空气绝缘母线干线系统(空气绝缘母线槽)30 JB/T8634-1997 湿热带型装有电子器件的电控设备31 JB/T8635-1997 防腐密封型低压成套开关设备和控制设备32 JB/T8750-1998 电控设备用变压器33 JB/T8752-1998 自耦减压起动控制装置34 JB/T8948-1999 电控制设备用低压直流电源35 JB/T9659.1-1999 低压成套开关设备和控制用接线端子排第1部分:组合型和底座封闭型接线端子排36 JB/T9660-1999 行线槽37 JB/T9661-1999 低压抽出式成套开关设备38 JB/T9662-1999 密集绝缘母线干线系统(密集绝缘母线槽)39 JB/T9663-1999 低压无功功率自动补偿控制器40 JB/T9664-1999 电控设备用无焊绕接连接一般要求及试验方法41 JB/T9665-1999 低压成套开关设备和控制设备辅件产品型号编制办法42 JB/T9666-1999 JK型交流低压电控设备低压电器序号标准编号标准名称1 GB14048.6-1998 低压开关设备和控制设备接触器和电动机起动器第2部分：交流半导体电动机控制器和起动器2 GB14048.9-1998 低压开关设备和控制设备多功能电器（设备）第2部分：控制与保护开关电器（设备）3 GB14048.7-1998 低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子4 GB14048.8-1998 低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端子排5 GB/T14048.10-1999 低压开关设备和控制设备控制电路电器和开关元件第2部分:接近开关6 GB14048.2-2001 低压开关设备和控制设备低压断路器7 GB/T14048.1-2000 低压开关设备和控制设备总则8 GB14048.5-2001 低压开关设备和控制设备第5-1部分控制电路电器和开关元件机电式控制电路电器9 JB6525-1992 电器安装轨10 GB10963-1999 家用及类似场所用过电流保护断路器11 GB16916.1-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分：一般规则12 GB16917.21-1997 家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第21部分：一般规则对动作功能与线路电压无关的RCBO的适用性关的RCCB的适用性13 GB16917.22-1997 家用和类似用途的带过电流保护的剩余电流动作断路器（RCCB）第22部分：一般规则对动作功能与线路电压有关的RCCB的适用性14 GB17701-1999 设备用断路器15 GB6829-1995 剩余电流动作保护器的一般要求16 GB16916.21-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性17 GB16916.22-1997 家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性关的RCCB的适用性18 GB16917.1-1997 家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则19 GB13539.3-1999 低压熔断器非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器)20 GB13539.4-1992 低压熔断器半导体器件保护用熔断体的补充要求21 GB13539.5-1999 低压熔断器第三部分: 非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器)标准化熔断器示例22 GB14048.3-2002 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器23 GB8871-2001 交流接触器节电器24 GB14048.4-1993 低压开关设备和控制设备低压机电式接触器和电动机起动器25 GB/T4942.2-1993 低压电器外壳防护等级电气设备机械结构序号标准编号标准名称1 GB/T3047.1-1995 高度进制为20mm的面版、架和柜的基本尺寸系列2 GB/T3047.4-1986 高度进制为44.45mm的插箱、插件的基本尺寸系列3 GB/T8582-2000 电工、电子设备机械结构术语4 GB/T3047.3-1989 高度进制为20mm进制的插箱插件基本尺寸系列5 GB/T3047.5-1989 高度进制为20mm进制的台式机箱基本尺寸系列6 JB/T8678-1998 电气设备机械结构框架通用技术条件7 GB/T10217-1988 电工控制设备造型设计导则8 JB/T6753.1-1993 电工设备的设备构件公差钣金件和结构的一般公差及其选用规则9 JB/T6753.2-1993 电工设备的设备构件公差金属剪切件的一般公差10 JB/T6753.3-1993 电工设备的设备构件公差金属冷冲压件的一般公差11 JB/T6753.4-1993 电工设备的设备构件公差焊接结构的一般公差12 GB/T3047.2-1992 高度进制为44.45mm的面板、机架和机柜的基本尺寸系列13 GB/T3047.6-1986 电子设备台式机箱基本尺寸系列14 GB/T3047.8-1996 高度进制为44.45mm的窄柜基本尺寸系列15 JB/T6753.5-1993 电工设备的设备构件公差组装结构的一般公差16 GB/T 15395－1994 电子设备机柜通用技术条件17 GB/T5962-1995 NIM 标准仪器系统18 GB/T 7269－1987 电子设备控制台的布局、型式和基本尺寸19 GB/T 15139－1994 电工设备结构总技术条件20 GB/T 15428－1995 电子设备用冷板设计导则21 JB/T 1402－1991 盘装工业过程测量和控制仪表尺寸及开孔尺寸22 GB/T7266-1987 电力系统二次回路电气控制台基本尺寸23 GB/T7267-1987 电力系统二次回路控制、保护屏及柜基本尺寸系列24 GB/T7268-1987 电力系统二次回路控制、保护装置用插箱及插件面板基本尺寸系列。
电气控制、配电箱（柜）检验要求本要求适用于我社《钢质海船入级规范》（2012）及其修改通报第1篇第3章不要求认可的电气控制、配电箱（柜）的单件单批检验，检验和发证程序一般为审图后进行试验，以确认符合我社规范的要求，现规定具体检验要求如下：一、电气控制、配电箱（柜）的分类依据我社《钢质海船入级规范》（2012）及其修改通报第1篇第3章附录要求持证的电气控制、配电箱（柜），根据其用途分为两大类：第1类：用于配电目的的电气箱（柜），对应我社《钢规》2015修改通报中附录1A《船舶入级产品持证要求一览表》中的13.7，13.8，13.10条（主配电板、应急配电板、充放电板）和岸电箱、分配电箱属于这一类型；以及客户申请签发船用产品证书用途为配电目的的其他电气箱（柜）；第2类：用于控制目的的电气箱（柜），对应我社《钢规》2015修改通报中附录1A《船舶入级产品持证要求一览表》的13.9和13.11条，以及附录2A《船舶入级产品部件持证要求一览表》、附录2B《船舶法定产品部件持证要求一览表》、附录2C《起重设备产品部件持证要求一览表》中产品部件“电气控制箱”；以及客户申请签发船用产品证书用途为控制目的的其他电气箱（柜）；二、电气控制、配电箱（柜）的审图1.电气控制、配电箱（柜）应审图，审图按照本社《产品审图须知》要求执行；2.在对同一产品厂同一类产品进行检验时，如果产品与原批准的图纸不一致，，但审图依据的技术要求、功能及用途（预定用于的产品）、产品结构型式、控制原理未发生变化时，无需重新审图，可以使用原来的批准图纸，此时应将不一致的部分存于检验案卷中，并在产品检验报告中说明不一致部分的确认结果。
三、用于配电目的的电气箱（柜）试验要求用于配电目的的电气箱（柜）应进行耐压试验、绝缘电阻测量、电气功能试验、结构和接线检查、电气间隙及爬电距离的检查、系统保护功能的检查及试验以及GD01‐2006要求的外壳防护试验。
主/应急配电板除上述试验要求外，同一厂家批量生产的同型产品（一般是指系列船的配电板）首制品还应按规范要求进行规定负载电流的温升试验。
电气控制柜（箱）安装接线配线规范2014年5月设计文件名称安装接线配线规范文件代码产品型号、名称。
电气控制柜（箱）安装接线配线规范1.适用范围本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。
2.目的规范电气控制柜（箱）的安装、接线、配线，提升产品品质。
3.参照标准GB5226.1-2002/IE C 60204-1：2000GB 14048.1-2006GBT 14048.7-2006GBT 14048.8-20064.电控柜（箱）电器元辅件安装规范4.1.电控柜（箱）电器元器件安装规范：4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。
4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。
4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。
装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。
4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。
4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象；4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。
4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。
4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。
4.1.9所有电器件（除电阻外），应牢固的固定在滑架或支架上，不得悬吊在其它电器的端子或连接上。
4.1.10安装主回路元器件时，一般应保证上、下器件的B 相接点对正，器件之间应有母线安装的足够距离，数量多的同一型号规格的元器件须安装一致。
