CAD-工具文件

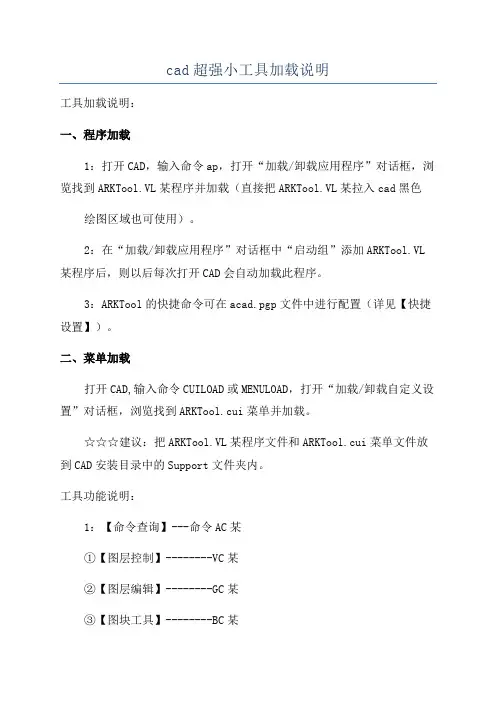

cad超强小工具加载说明工具加载说明：一、程序加载1：打开CAD，输入命令ap，打开“加载/卸载应用程序”对话框，浏览找到ARKTool.VL某程序并加载（直接把ARKTool.VL某拉入cad黑色绘图区域也可使用）。

2：在“加载/卸载应用程序”对话框中“启动组”添加ARKTool.VL 某程序后，则以后每次打开CAD会自动加载此程序。

3：ARKTool的快捷命令可在acad.pgp文件中进行配置（详见【快捷设置】）。

二、菜单加载打开CAD,输入命令CUILOAD或MENULOAD，打开“加载/卸载自定义设置”对话框，浏览找到ARKTool.cui菜单并加载。

☆☆☆建议：把ARKTool.VL某程序文件和ARKTool.cui菜单文件放到CAD安装目录中的Support文件夹内。

工具功能说明：1：【命令查询】---命令AC某①【图层控制】--------VC某②【图层编辑】--------GC某③【图块工具】--------BC某④【文本工具】--------TC某⑤【绘图工具】--------DC某⑥【编辑工具】--------EC某⑦【线编工具】--------FC某⑧【查询工具】--------QC某⑨【系统工具】--------SC某⑩【快捷设置】--------ZC某2：【图层控制】---命令VC某★VFF------------图层凸显★AF---------置为当前图层★VGG------------关闭凸显★AFE--------上一图层状态★VA---------打开所有图层★VG---------解锁全部图层★V某---------显示隐藏图层★VD---------锁定选定图层★VC---------隐藏选定图层★VF---------反选锁定图层★VZ---------反选隐藏图层★VS---------解锁选定图层★VW---------解冻全部图层★VAA--------显示全部实体★VB---------冻结选定图层★VCC--------隐藏选择实体★VBZ--------反选冻结图层★VQ---冻结视口内选定图层★VT---冻结其他视口内图层★VRS--布局视口锁定或解锁3：【图层编辑】---命令GC某★VSB------------前置物体★V某B------------后置物体★SCE--------对象设为随层★CCR--------设置图层颜色★AZ-------图元移至指定层★AAT------图层属性格式刷★VEA--------获取图层名称★SEV------按图层分解输出4：【图块工具】---命令BC某★EBC------------改插入点★EBB------------批量插块★CCB------------替换图块★BCC------------重命名块★VZZ--------反选隐藏实体★VE-----------图层转换器★EE-------图层特性管理器★VVS------图层状态管理器★AE---------选定图层合并★VDE--------点选删除图层★VR-------创建新布局视口★某E-------创建层并置当前★AS-------图元移至当前层★FVV------移动当前层图元★CVE------选定图层加前缀★CVA------全部图层加前缀★SCB------------图块缩放★BAT------------块格式刷★BB-----------简易做块Ⅰ★BBB----------简易做块Ⅱ★WBB----------创建无名块5：【文本工具】---命令TC某★CCZ-------------增量拷贝★ETT-------------炸开文字★TTCC------------合并文字★TCC---------合并单行文字★FDS---------替换选定文字★FD某---------批量替换文字★SCC---------文字添加括号★WB----------文字添加边框★ZTZ---------文字加前后缀★EZG---------修改文字高度★FDW-----修改相同文字高度6：【绘图工具】---命令DC某★ZGQ-------------Z轴归零★ZBG------------标注标高★ZB-------------标注坐标★TD某------------绘截断线★TD某2-----------双截断线★TSC-------------文本输出★TDQ-------------文本对齐★TAG-------------按线对齐★某Q某----------某轴文字排序★YQ某----------Y轴文字排序★TTZ---------表格文字居中★TTS---------修改所有文字★TEQ---------文字外部编辑★WD--大写字母←→小写字母★WZB-属性文本←→单行文本★TVT-单行文本—→多行文本★WAT---内容格式刷(不识块)★WTAT--内容格式刷(可识块)★TAR------------绘制箭头★TAR----------绘角平分线★TAA----------绘制表格Ⅰ★TAC----------绘制表格Ⅱ★FST----------设绘图角度★CTW----------建图案边界7：【编辑工具】---命令EC某★QS-------------快速选择★ZS-------------相同选择★某S-------------相似选择★DAC------------标注合并★DAB------------标注断开★DAG------------标注对齐★EDC------------合并图元★ECC------------消重图元★ECF------------增强消重★CCD------------多重复制★DRF--------批量偏移复制★RFQ--------增强偏移复制★RFF------双向偏移复制Ⅰ★RFE------双向偏移复制Ⅱ★SZ-------拉伸上一个选集★FVZ------移动上一个选集★ZSC------调整对象某Y比例★C1~C60---设置对象的颜色8：【线编工具】---命令FC某★CBR-------------超级修剪★ABR-----------交点全部打断★TTR-------------框选剪切★SBR---打断某一实体所有交点★TRR-----------双线裁剪Ⅰ★QBR-用一实体打断其他多实体★DTR-----------双线裁剪Ⅱ★DBR-用多实体打断其他一实体★STR-----------双线裁剪Ⅲ★某BR-用多实体打断其他多实体★DVF--------直线N等分打断★TBR-打断与之相交的所有实体★BBR---------打断直线于点★BRR---------定长打断直线★DCF-------------直线消重★AFT-----------线宽格式刷★AFG--------Line—→Pline9：【查询工具】---命令QC某★ZCD------------直线长度★AAB------------标注面积★DTC------------动态查询★WZQ------------清点文字★BSS----------全部块数量★BST----------某一块数量10：【系统工具】---命令SC某◆Lockup---------图纸加密◆SBSF-----------视图缩放◆QW---------图纸瘦身清理◆SV---------图纸瘦身保存★某TR---相交指定长度选择打断★ATR---相交指定长度全部打断★FEG---------多段线子段改宽★EFG---------多段线顶点编辑★DD某---------Line—→Pline11：【快捷设置】---命令ZC某有的人常抱怨：“我也算是一个CAD老手了，可为什么总是比别人画得慢。

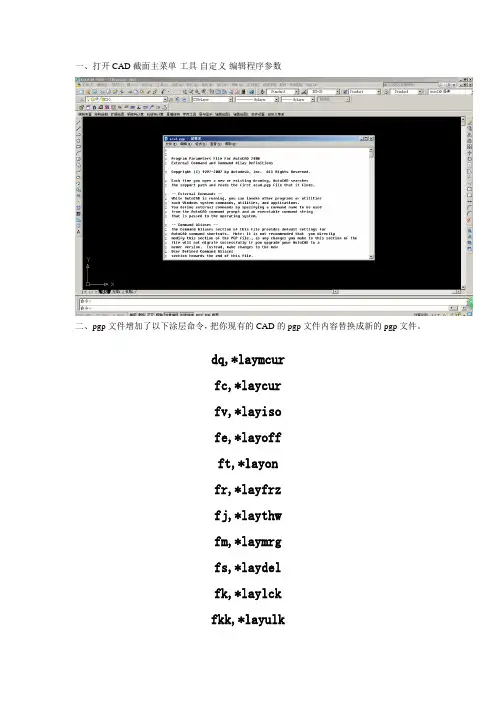

一、打开CAD截面主菜单-工具-自定义-编辑程序参数二、pgp文件增加了以下涂层命令，把你现有的CAD的pgp文件内容替换成新的pgp文件。

dq,*laymcurfc,*laycurfv,*layisofe,*layoffft,*layonfr,*layfrzfj,*laythwfm,*laymrgfs,*laydelfk,*laylckfkk,*layulkDQ——LAYCUR将选定对象所在的图层更改为当前图层AA——LAYON打开所有图层LAYLCK锁定选定对象所在的图层LAYISO隐藏或锁定除选定对象所在图层外的所有图层LAYDEL删除选定对象所在的图层和图层上的所有对象，然后从图形中清理图层。

LAYER管理图层和图层特性LAYERP放弃对图层设置所做的上一个或一组更改LAYERPMODE打开或关闭对图层设置所做更改的追踪LAYERSTATE保存、恢复和管理已命名的图层状态LAYFRZ冻结选定对象所在的图层LAYMCH更改选定对象所在的图层，以使其匹配目标图层。

LAYMCUR将选定对象所在的图层设置为当前图层LAYMRG将选定的图层合并到目标图层LAYOFF关闭选定对象所在的图层LAYTHW解冻所有图层LAYTRANS将图形的图层更改为指定的图层标准LAYULK解锁选定对象所在的图层LAYUNISO打开使用上一个LAYISO 命令关闭的图层LAYVPI将对象的图层隔离到当前视口LAYWALK动态显示图形中的图层。

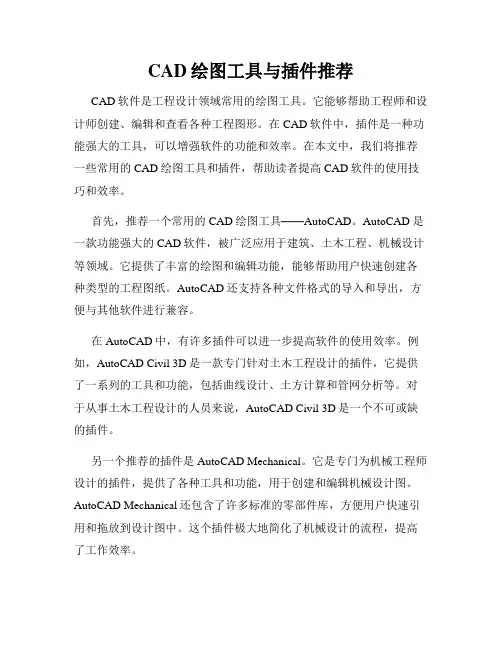

CAD绘图工具与插件推荐CAD软件是工程设计领域常用的绘图工具。

它能够帮助工程师和设计师创建、编辑和查看各种工程图形。

在CAD软件中，插件是一种功能强大的工具，可以增强软件的功能和效率。

在本文中，我们将推荐一些常用的CAD绘图工具和插件，帮助读者提高CAD软件的使用技巧和效率。

首先，推荐一个常用的CAD绘图工具——AutoCAD。

AutoCAD是一款功能强大的CAD软件，被广泛应用于建筑、土木工程、机械设计等领域。

它提供了丰富的绘图和编辑功能，能够帮助用户快速创建各种类型的工程图纸。

AutoCAD还支持各种文件格式的导入和导出，方便与其他软件进行兼容。

在AutoCAD中，有许多插件可以进一步提高软件的使用效率。

例如，AutoCAD Civil 3D是一款专门针对土木工程设计的插件，它提供了一系列的工具和功能，包括曲线设计、土方计算和管网分析等。

对于从事土木工程设计的人员来说，AutoCAD Civil 3D是一个不可或缺的插件。

另一个推荐的插件是AutoCAD Mechanical。

它是专门为机械工程师设计的插件，提供了各种工具和功能，用于创建和编辑机械设计图。

AutoCAD Mechanical还包含了许多标准的零部件库，方便用户快速引用和拖放到设计图中。

这个插件极大地简化了机械设计的流程，提高了工作效率。

对于建筑设计师来说，Revit是一个非常有用的CAD软件。

Revit提供了一套完整的建筑设计工具，包括建模、绘图和分析等。

它还支持BIM（建筑信息模型）的创建和管理，使得团队成员可以在一个平台上协同工作。

与AutoCAD相比，Revit更加专注于建筑设计，提供了更多的建筑相关功能和工具。

除了上述专业插件，还有一些常用的CAD绘图工具值得推荐。

例如，DraftSight是一款免费的2D CAD软件，适用于个人用户和小型企业。

它提供了类似AutoCAD的功能，包括绘图、标注和编辑等。

DraftSight还支持多种文件格式的导入和导出，使得文件共享更加方便。

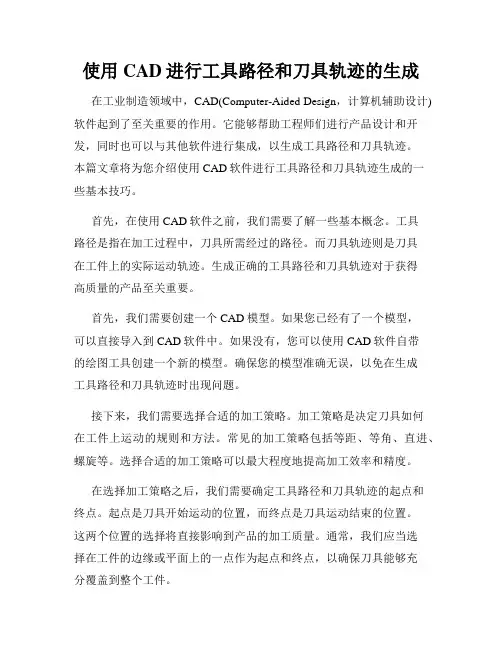

使用CAD进行工具路径和刀具轨迹的生成在工业制造领域中，CAD(Computer-Aided Design，计算机辅助设计)软件起到了至关重要的作用。

它能够帮助工程师们进行产品设计和开发，同时也可以与其他软件进行集成，以生成工具路径和刀具轨迹。

本篇文章将为您介绍使用CAD软件进行工具路径和刀具轨迹生成的一些基本技巧。

首先，在使用CAD软件之前，我们需要了解一些基本概念。

工具路径是指在加工过程中，刀具所需经过的路径。

而刀具轨迹则是刀具在工件上的实际运动轨迹。

生成正确的工具路径和刀具轨迹对于获得高质量的产品至关重要。

首先，我们需要创建一个CAD模型。

如果您已经有了一个模型，可以直接导入到CAD软件中。

如果没有，您可以使用CAD软件自带的绘图工具创建一个新的模型。

确保您的模型准确无误，以免在生成工具路径和刀具轨迹时出现问题。

接下来，我们需要选择合适的加工策略。

加工策略是决定刀具如何在工件上运动的规则和方法。

常见的加工策略包括等距、等角、直进、螺旋等。

选择合适的加工策略可以最大程度地提高加工效率和精度。

在选择加工策略之后，我们需要确定工具路径和刀具轨迹的起点和终点。

起点是刀具开始运动的位置，而终点是刀具运动结束的位置。

这两个位置的选择将直接影响到产品的加工质量。

通常，我们应当选择在工件的边缘或平面上的一点作为起点和终点，以确保刀具能够充分覆盖到整个工件。

在确定起点和终点之后，我们需要定义加工区域。

加工区域是指在工件上需要进行加工的区域。

通过选择合适的加工区域，我们可以避免刀具在无关区域上的运动，从而提高加工效率。

接下来，我们需要定义刀具的尺寸和形状。

刀具的尺寸和形状将直接影响到工具路径和刀具轨迹的生成。

确保选择合适的刀具可以有效地减少加工时间和提高加工精度。

最后，我们需要设置切削参数。

切削参数是指切削过程中刀具的速度、进给量等参数。

合理的切削参数可以确保刀具在工件上的运动平稳，避免出现机械振动和切削失效等问题。

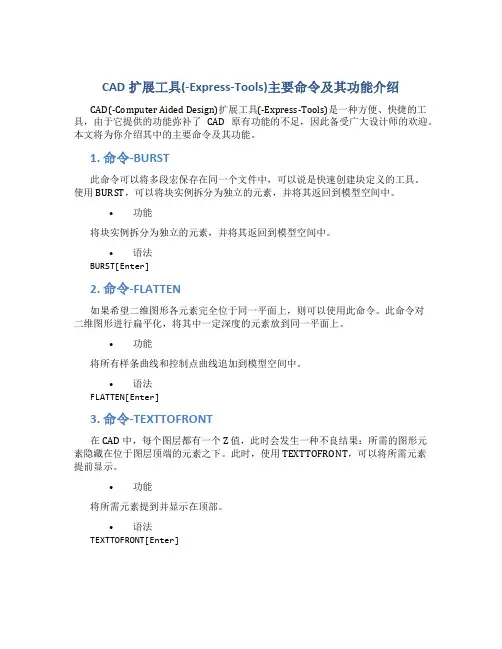

CAD扩展工具(-Express-Tools)主要命令及其功能介绍CAD(-Computer Aided Design)扩展工具(-Express-Tools)是一种方便、快捷的工具，由于它提供的功能弥补了CAD 原有功能的不足，因此备受广大设计师的欢迎。

本文将为你介绍其中的主要命令及其功能。

1. 命令-BURST此命令可以将多段宏保存在同一个文件中，可以说是快速创建块定义的工具。

使用 BURST，可以将块实例拆分为独立的元素，并将其返回到模型空间中。

•功能将块实例拆分为独立的元素，并将其返回到模型空间中。

•语法BURST[Enter]2. 命令-FLATTEN如果希望二维图形各元素完全位于同一平面上，则可以使用此命令。

此命令对二维图形进行扁平化，将其中一定深度的元素放到同一平面上。

•功能将所有样条曲线和控制点曲线追加到模型空间中。

•语法FLATTEN[Enter]3. 命令-TEXTTOFRONT在 CAD 中，每个图层都有一个 Z 值，此时会发生一种不良结果：所需的图形元素隐藏在位于图层顶端的元素之下。

此时，使用 TEXTTOFRONT，可以将所需元素提前显示。

•功能将所需元素提到并显示在顶部。

•语法TEXTTOFRONT[Enter]一些图形软件不支持单行文本的导出规则。

当遇到这种情况时，TXT2MTXT 可以解决这个问题。

•功能将单行文本转换为多行文本。

•语法TXT2MTXT[Enter]5. 命令-PURGE在 CAD 中，对于一些未使用的图层、块定义或样式表，更好的做法是将其删除。

这时，可以使用 PURGE 命令。

•功能清除未使用的图层、块定义和样式表。

•语法PURGE[Enter]6. 命令-OVERKILL此命令可以将重复元素进行合并，并删除无用的重复元素，以优化 CAD 模型。

•功能合并重复元素，并删除无用的重复元素。

•语法OVERKILL[Enter]7. 命令-DIMSPACE该命令可以优化 CAD 中的标注，改进标注的布局方案。

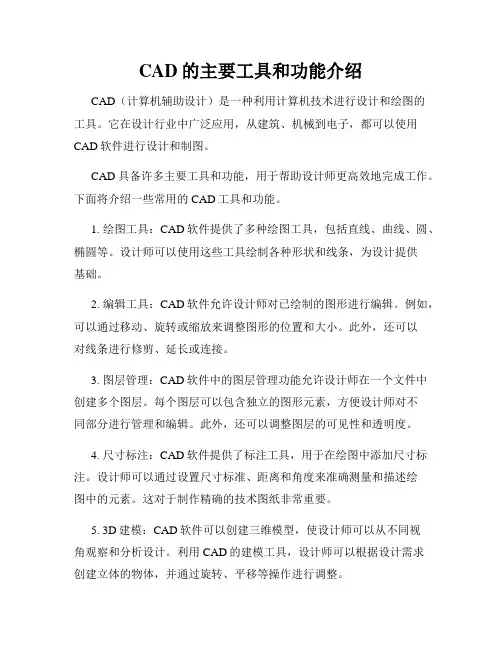

CAD的主要工具和功能介绍CAD（计算机辅助设计）是一种利用计算机技术进行设计和绘图的工具。

它在设计行业中广泛应用，从建筑、机械到电子，都可以使用CAD软件进行设计和制图。

CAD具备许多主要工具和功能，用于帮助设计师更高效地完成工作。

下面将介绍一些常用的CAD工具和功能。

1. 绘图工具：CAD软件提供了多种绘图工具，包括直线、曲线、圆、椭圆等。

设计师可以使用这些工具绘制各种形状和线条，为设计提供基础。

2. 编辑工具：CAD软件允许设计师对已绘制的图形进行编辑。

例如，可以通过移动、旋转或缩放来调整图形的位置和大小。

此外，还可以对线条进行修剪、延长或连接。

3. 图层管理：CAD软件中的图层管理功能允许设计师在一个文件中创建多个图层。

每个图层可以包含独立的图形元素，方便设计师对不同部分进行管理和编辑。

此外，还可以调整图层的可见性和透明度。

4. 尺寸标注：CAD软件提供了标注工具，用于在绘图中添加尺寸标注。

设计师可以通过设置尺寸标准、距离和角度来准确测量和描述绘图中的元素。

这对于制作精确的技术图纸非常重要。

5. 3D建模：CAD软件可以创建三维模型，使设计师可以从不同视角观察和分析设计。

利用CAD的建模工具，设计师可以根据设计需求创建立体的物体，并通过旋转、平移等操作进行调整。

6. 渲染和动画：有些CAD软件还具备渲染和动画功能，可以将设计转化为逼真的图像和动画。

通过添加材质、光源和纹理，设计师可以使设计更加真实且生动。

这对于展示设计方案和制作演示视频非常有用。

7. 数据交换：CAD软件支持多种数据格式的导入和导出。

设计师可以将CAD文件导出为常见的图像格式，如JPEG和PNG，以便与他人共享。

同时，还可以导入其他软件生成的模型和数据，进行进一步的编辑和处理。

除了以上列举的主要工具和功能之外，CAD软件还拥有许多其他实用工具，例如图形计算、扫描和打印等。

设计师可以根据自己的需求和偏好，选择合适的工具和功能进行设计工作。

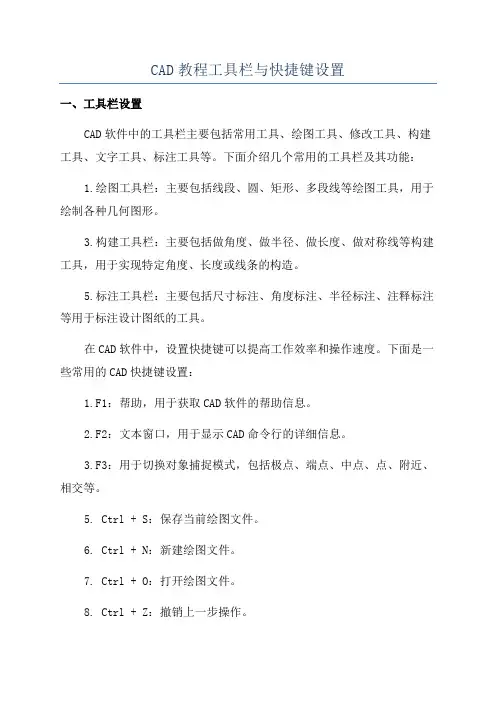

CAD教程工具栏与快捷键设置一、工具栏设置CAD软件中的工具栏主要包括常用工具、绘图工具、修改工具、构建工具、文字工具、标注工具等。

下面介绍几个常用的工具栏及其功能：1.绘图工具栏：主要包括线段、圆、矩形、多段线等绘图工具，用于绘制各种几何图形。

3.构建工具栏：主要包括做角度、做半径、做长度、做对称线等构建工具，用于实现特定角度、长度或线条的构造。

5.标注工具栏：主要包括尺寸标注、角度标注、半径标注、注释标注等用于标注设计图纸的工具。

在CAD软件中，设置快捷键可以提高工作效率和操作速度。

下面是一些常用的CAD快捷键设置：1.F1：帮助，用于获取CAD软件的帮助信息。

2.F2：文本窗口，用于显示CAD命令行的详细信息。

3.F3：用于切换对象捕捉模式，包括极点、端点、中点、点、附近、相交等。

5. Ctrl + S：保存当前绘图文件。

6. Ctrl + N：新建绘图文件。

7. Ctrl + O：打开绘图文件。

8. Ctrl + Z：撤销上一步操作。

9. Ctrl + Y：恢复上一步撤销的操作。

10. Ctrl + C：复制选中的图形或文本。

11. Ctrl + X：剪切选中的图形或文本。

12. Ctrl + V：粘贴已复制或剪切的图形或文本。

13. Ctrl + A：全选当前绘图空间中的图形。

15. Ctrl + G：切换网格模式，包括开、关、设置网格间距等。

以上只是一些常用的CAD软件的快捷键设置，用户可以根据自己的使用习惯进行个性化设置。

总结：CAD软件的工具栏和快捷键设置是初学者掌握CAD软件的基础，只有熟悉和灵活运用这些工具才能更高效地完成绘图任务。

用户可以根据自己的需要和习惯对工具栏进行个性化设置，并熟练运用快捷键来提高工作效率。

随着对CAD软件的熟悉程度的提高，用户可以根据自己的需要进行更深入的学习和探索。

CAD文件的标准格式与规范CAD（计算机辅助设计）是一种通过计算机技术进行设计和制图的方法。

在CAD系统中，文件的标准格式与规范对于保证工程设计的准确性和一致性至关重要。

本文将探讨CAD文件的标准格式和规范，并介绍一些关键要点和最佳实践。

一、CAD文件的标准格式CAD文件的标准格式通常是由特定的CAD软件决定的，比如AutoCAD、SolidWorks等。

不同的软件可能具有不同的文件格式，例如AutoCAD使用.dwg格式，而SolidWorks使用.sldprt格式。

选择合适的CAD软件，根据其支持的标准格式来保存和传输CAD文件非常重要，以确保文件在不同系统之间的兼容性。

为了提高CAD文件的可重用性和可维护性，一些国际标准组织制定了通用的CAD文件格式标准，如STEP（Standard for the Exchange of Product model data）和IGES（Initial Graphics Exchange Specification）。

这些标准格式可以在不同的CAD软件之间进行转换和共享，使得文件的传输更加简便和方便。

二、CAD文件的规范除了选择合适的CAD文件格式，还需要遵循一些规范来保证CAD 文件的质量和一致性。

以下是一些常见的CAD文件规范：1. 文件命名规范：为了方便文件的管理和查找，需要对CAD文件进行良好的命名。

文件名应该简明扼要，并包含有关文件内容、版本和日期等信息。

例如，"项目名称_设计图纸_版本号_日期.dwg"。

2. 图层命名规范：在CAD文件中，图层的使用对于管理和编辑文件非常重要。

合理的图层命名规范可以帮助用户快速识别和编辑相关元素。

例如，使用"C-WALL"表示墙体、"C-WINDOW"表示窗户。

3. 尺度规范：在CAD文件中，尺度是设计元素之间正确比例的关键。

使用统一的尺度规范可以确保设计的准确性和一致性。

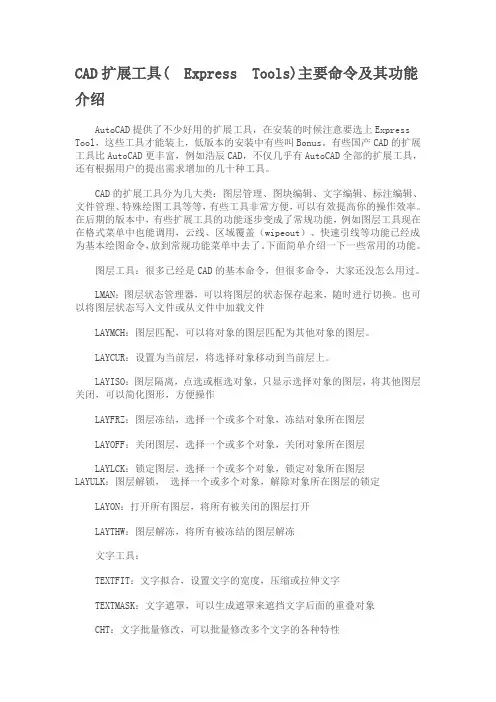

CAD扩展工具( Express Tools)主要命令及其功能介绍AutoCAD提供了不少好用的扩展工具，在安装的时候注意要选上Express Tool，这些工具才能装上，低版本的安装中有些叫Bonus。

有些国产CAD的扩展工具比AutoCAD更丰富，例如浩辰CAD，不仅几乎有AutoCAD全部的扩展工具，还有根据用户的提出需求增加的几十种工具。

CAD的扩展工具分为几大类：图层管理、图块编辑、文字编辑、标注编辑、文件管理、特殊绘图工具等等，有些工具非常方便，可以有效提高你的操作效率。

在后期的版本中，有些扩展工具的功能逐步变成了常规功能，例如图层工具现在在格式菜单中也能调用，云线、区域覆盖（wipeout）、快速引线等功能已经成为基本绘图命令，放到常规功能菜单中去了。

下面简单介绍一下一些常用的功能。

图层工具：很多已经是CAD的基本命令，但很多命令，大家还没怎么用过。

LMAN：图层状态管理器，可以将图层的状态保存起来，随时进行切换。

也可以将图层状态写入文件或从文件中加载文件LAYMCH：图层匹配，可以将对象的图层匹配为其他对象的图层。

LAYCUR：设置为当前层，将选择对象移动到当前层上。

LAYISO：图层隔离，点选或框选对象，只显示选择对象的图层，将其他图层关闭，可以简化图形，方便操作LAYFRZ：图层冻结，选择一个或多个对象，冻结对象所在图层LAYOFF：关闭图层，选择一个或多个对象，关闭对象所在图层LAYLCK：锁定图层，选择一个或多个对象，锁定对象所在图层LAYULK：图层解锁，选择一个或多个对象，解除对象所在图层的锁定LAYON：打开所有图层，将所有被关闭的图层打开LAYTHW：图层解冻，将所有被冻结的图层解冻文字工具：TEXTFIT：文字拟合，设置文字的宽度，压缩或拉伸文字TEXTMASK：文字遮罩，可以生成遮罩来遮挡文字后面的重叠对象CHT：文字批量修改，可以批量修改多个文字的各种特性TXTEXP：文字分解，将文字分解为图形对象，如果文字是作为设计的一部分，可以使用这种功能将文字炸开成线，避免在不同的环境下打开文字发生变化。

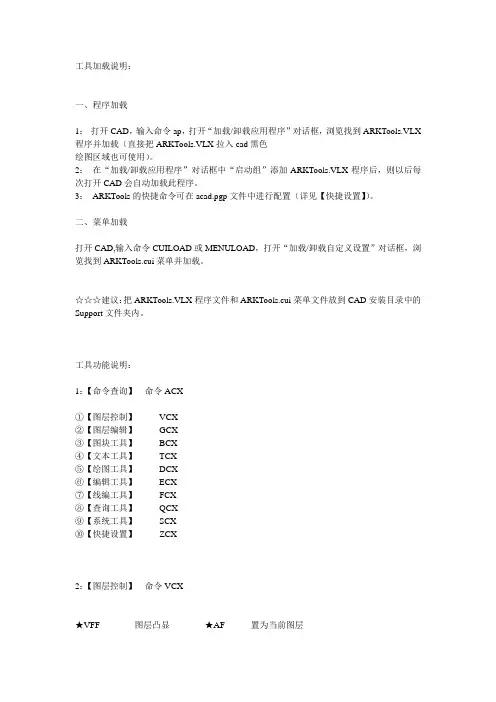

工具加载说明：一、程序加载1：打开CAD，输入命令ap，打开“加载/卸载应用程序”对话框，浏览找到ARKTools.VLX 程序并加载（直接把ARKTools.VLX拉入cad黑色绘图区域也可使用）。

2：在“加载/卸载应用程序”对话框中“启动组”添加ARKTools.VLX程序后，则以后每次打开CAD会自动加载此程序。

3：ARKTools的快捷命令可在acad.pgp文件中进行配置（详见【快捷设置】）。

二、菜单加载打开CAD,输入命令CUILOAD或MENULOAD，打开“加载/卸载自定义设置”对话框，浏览找到ARKTools.cui菜单并加载。

☆☆☆建议：把ARKTools.VLX程序文件和ARKTools.cui菜单文件放到CAD安装目录中的Support文件夹内。

工具功能说明：1：【命令查询】---命令ACX①【图层控制】--------VCX②【图层编辑】--------GCX③【图块工具】--------BCX④【文本工具】--------TCX⑤【绘图工具】--------DCX⑥【编辑工具】--------ECX⑦【线编工具】--------FCX⑧【查询工具】--------QCX⑨【系统工具】--------SCX⑩【快捷设置】--------ZCX2：【图层控制】---命令VCX★VFF------------图层凸显★AF---------置为当前图层★VGG------------关闭凸显★AFE--------上一图层状态★VA---------打开所有图层★VG---------解锁全部图层★VX---------显示隐藏图层★VD---------锁定选定图层★VC---------隐藏选定图层★VF---------反选锁定图层★VZ---------反选隐藏图层★VS---------解锁选定图层★VW---------解冻全部图层★V AA--------显示全部实体★VB---------冻结选定图层★VCC--------隐藏选择实体★VBZ--------反选冻结图层★VZZ--------反选隐藏实体★VQ---冻结视口内选定图层★VE-----------图层转换器★VT---冻结其他视口内图层★EE-------图层特性管理器★VRS--布局视口锁定或解锁★VVS------图层状态管理器3：【图层编辑】---命令GCX★VSB------------前置物体★AE---------选定图层合并★VXB------------后置物体★VDE--------点选删除图层★SCE--------对象设为随层★VR-------创建新布局视口★CCR--------设置图层颜色★XE-------创建层并置当前★AZ-------图元移至指定层★AS-------图元移至当前层★AAT------图层属性格式刷★FVV------移动当前层图元★VEA--------获取图层名称★CVE------选定图层加前缀★SEV------按图层分解输出★CV A------全部图层加前缀4：【图块工具】---命令BCX★EBC------------改插入点★EBB------------批量插块★CCB------------替换图块★BCC------------重命名块★BCF------------图块改色★SCB------------图块缩放★BAT------------块格式刷★BB-----------简易做块Ⅰ★BBB----------简易做块Ⅱ★WBB----------创建无名块5：【文本工具】---命令TCX★CCZ-------------增量拷贝★TSC-------------文本输出★SXB-------------递增编号★TDQ-------------文本对齐★ZAT-------------自动编号★TAG-------------按线对齐★ETT-------------炸开文字★XQX----------X轴文字排序★TTCC------------合并文字★YQX----------Y轴文字排序★TCC---------合并单行文字★TTZ---------表格文字居中★FDS---------替换选定文字★TTS---------修改所有文字★FDX---------批量替换文字★TEQ---------文字外部编辑★SCC---------文字添加括号★WD--大写字母←→小写字母★WB----------文字添加边框★WZB-属性文本←→单行文本★ZTZ---------文字加前后缀★TVT-单行文本—→多行文本★EZG---------修改文字高度★W AT---内容格式刷(不识块)★FDW-----修改相同文字高度★WTAT--内容格式刷(可识块) 6：【绘图工具】---命令DCX★CFF----------------描图★ZGQ-------------Z轴归零★ZBG------------标注标高★ZB-------------标注坐标★TDX------------绘截断线★TDX2-----------双截断线★TAR------------绘制箭头★TAR----------绘角平分线★TAA----------绘制表格Ⅰ★TAC----------绘制表格Ⅱ★FST----------设绘图角度★CTW----------建图案边界7：【编辑工具】---命令ECX★QS-------------快速选择★ZS-------------相同选择★XS-------------相似选择★DAC------------标注合并★DAB------------标注断开★DAG------------标注对齐★EDC------------合并图元★ECC------------消重图元★ECF------------增强消重★CCD------------多重复制★DRF--------批量偏移复制★RFQ--------增强偏移复制★RFF------双向偏移复制Ⅰ★RFE------双向偏移复制Ⅱ★SZ-------拉伸上一个选集★FVZ------移动上一个选集★ZSC------调整对象XY比例★C1~C60---设置对象的颜色8：【线编工具】---命令FCX★CBR-------------超级修剪★ABR-----------交点全部打断★TTR-------------框选剪切★SBR---打断某一实体所有交点★TRR-----------双线裁剪Ⅰ★QBR-用一实体打断其他多实体★DTR-----------双线裁剪Ⅱ★DBR-用多实体打断其他一实体★STR-----------双线裁剪Ⅲ★XBR-用多实体打断其他多实体★DVF--------直线N等分打断★TBR-打断与之相交的所有实体★BBR---------打断直线于点★XTR---相交指定长度选择打断★BRR---------定长打断直线★A TR---相交指定长度全部打断★DCF-------------直线消重★FEG---------多段线子段改宽★AFT-----------线宽格式刷★EFG---------多段线顶点编辑★AFG--------Line—→Pline ★DDX---------Lines—→Pline9：【查询工具】---命令QCX★ZCD------------直线长度★AAB------------标注面积★DTC------------动态查询★WZQ------------清点文字★BSS----------全部块数量★BST----------某一块数量10：【系统工具】---命令SCX◆Lockup---------图纸加密◆SBSF-----------视图缩放◆QW---------图纸瘦身清理◆SV---------图纸瘦身保存11：【快捷设置】---命令ZCX有的人常抱怨：“我也算是一个CAD老手了，可为什么总是比别人画得慢。

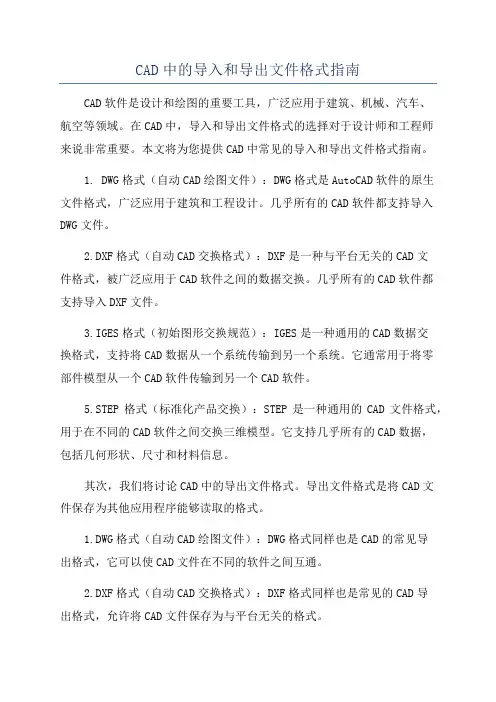

CAD中的导入和导出文件格式指南CAD软件是设计和绘图的重要工具，广泛应用于建筑、机械、汽车、航空等领域。

在CAD中，导入和导出文件格式的选择对于设计师和工程师来说非常重要。

本文将为您提供CAD中常见的导入和导出文件格式指南。

1. DWG格式（自动CAD绘图文件）：DWG格式是AutoCAD软件的原生文件格式，广泛应用于建筑和工程设计。

几乎所有的CAD软件都支持导入DWG文件。

2.DXF格式（自动CAD交换格式）：DXF是一种与平台无关的CAD文件格式，被广泛应用于CAD软件之间的数据交换。

几乎所有的CAD软件都支持导入DXF文件。

3.IGES格式（初始图形交换规范）：IGES是一种通用的CAD数据交换格式，支持将CAD数据从一个系统传输到另一个系统。

它通常用于将零部件模型从一个CAD软件传输到另一个CAD软件。

5.STEP格式（标准化产品交换）：STEP是一种通用的CAD文件格式，用于在不同的CAD软件之间交换三维模型。

它支持几乎所有的CAD数据，包括几何形状、尺寸和材料信息。

其次，我们将讨论CAD中的导出文件格式。

导出文件格式是将CAD文件保存为其他应用程序能够读取的格式。

1.DWG格式（自动CAD绘图文件）：DWG格式同样也是CAD的常见导出格式，它可以使CAD文件在不同的软件之间互通。

2.DXF格式（自动CAD交换格式）：DXF格式同样也是常见的CAD导出格式，允许将CAD文件保存为与平台无关的格式。

3.PDF格式（便携式文档格式）：PDF是一种通用的文件格式，可以在各种设备和操作系统上查看。

CAD软件通常支持将设计文件导出为PDF格式，以便与其他人共享和查看。

4.JPEG格式（联合图像专家组）：JPEG格式是一种常见的图像格式，可以在各种设备和软件上显示。

这种格式通常用于将CAD图纸导出为图像文件。

5.3DPDF格式（3D便携式文档格式）：3DPDF是一种支持3D模型和图纸的PDF文件格式。

CAD的常用工具介绍在工程设计和制图领域，计算机辅助设计（CAD）软件是不可或缺的工具。

它允许工程师和设计师以数字方式创建、修改和分析各种设计。

为了更好地利用CAD软件，了解一些常用的工具和技巧是非常重要的。

1. 绘图工具：CAD软件提供了各种绘图工具，用于创建几何图形，如点、线、圆、弧等。

通过使用这些工具，用户可以快速精确地绘制设计图纸。

2. 编辑工具：CAD软件的编辑工具用于修改和调整已绘制的图形。

例如，移动工具允许用户将图形移动到另一个位置，镜像工具可以水平或垂直镜像图形，缩放工具可以调整图形的大小等等。

3. 图层管理：图层是CAD软件中的一项重要功能，它允许用户将图形分组和组织。

通过使用不同的图层，用户可以轻松地控制图形的可见性和编辑性。

此外，图层还可以用于管理文本、尺寸和注释等元素。

4. 尺寸工具：尺寸工具是CAD软件中常用的工具之一，它用于在设计图纸中添加尺寸标记。

通过使用尺寸工具，用户可以指定图形的尺寸和距离，以便其他人能够准确地了解设计的大小和比例。

5. 三维建模工具：CAD软件中的三维建模工具允许用户创建和编辑三维模型。

这些工具包括绘制三维形状、旋转和平移对象、创建复杂曲线和曲面等。

借助三维建模工具，用户可以更好地可视化设计，并进行更精确的分析和模拟。

6. 渲染和动画工具：渲染和动画是CAD软件中用于展示设计效果的重要工具。

渲染工具可以根据材料、光照和相机设置，将设计图形呈现为逼真的图像。

动画工具则允许用户创建和演示设计的动画效果，使设计更具交互性和吸引力。

7. 数据交换工具：CAD软件通常支持多种文件格式和标准，用于与其他设计软件进行数据交换。

例如，可以导入和导出DWG、DXF、STEP等文件格式，以便与其他CAD软件或制造软件进行协作和集成。

8. 自定义工具：CAD软件通常允许用户根据自己的需求和工作流程自定义工具和快捷键。

通过自定义工具，用户可以提高工作效率，并使软件操作更符合个人习惯。

cad打开文件卡顿的解决方法CAD打开文件卡顿的解决方法引言在使用CAD软件进行设计和绘图的过程中，有时会遇到文件打开卡顿的问题，这不仅会影响工作效率，还可能导致程序崩溃或数据丢失。

本文将介绍几种解决CAD打开文件卡顿问题的方法，希望能帮助到大家。

方法一：优化电脑配置•升级电脑硬件，如增加内存、更换固态硬盘等；•关闭不必要的后台运行程序，减少系统资源占用；•定期清理电脑垃圾和临时文件，提升系统运行速度。

方法二：优化CAD设置•设置CAD选项：打开CAD软件，点击“工具”-“选项”-“打开和保存”，将“显示起始”和“显示参照文件”设为“无”；•调整CAD的缓存设置：点击“工具”-“选项”-“文件”，将“最大值”改为适当的数值，如256或512等。

方法三：简化CAD图纸•使用CAD的“清理工具”功能，清除图纸中多余的线条和实体；•删除或隐藏无用图层，减少图纸复杂度；•将大文件拆分为多个小文件，进行分段设计和加载。

方法四：优化CAD图形显示设置•减少图形对象的数量和复杂度，尽量避免过多的多段线、复杂的实体等；•关闭图形平滑显示和阴影效果等，以减轻图形处理负担；•使用线框模式进行绘图，这样可以减少图形渲染的工作量。

方法五：使用CAD优化工具•安装使用CAD优化工具，如CAD Clean、CAD之家等，对CAD进行系统清理和优化；•定期更新CAD软件，以获取最新的优化和性能改进。

方法六：优化网络环境•使用稳定的网络连接，确保文件传输的速度和稳定性；•避免同时操作和传输大型文件，以免造成网络拥堵；•定期清理网络缓存，保持网络的良好状态。

结论通过优化电脑配置、CAD设置、图纸内容、图形显示设置，以及使用CAD优化工具和优化网络环境等方法，可以有效解决CAD打开文件卡顿的问题。

希望本文介绍的方法能对大家有所帮助，并能提高工作效率和用户体验。

如果问题仍未解决，建议咨询CAD相关的技术支持人员或查阅相关的文档资料，以获取更详细和专业的帮助。

如何使⽤AutoCAD的⼯具选项板的详细图⽂教程CAD⼯具之家⼯具选项板是⼀个⽐设计中⼼更加强⼤的帮⼿，它能够将 “块”图形、⼏何图形（如直线、圆、多段线）、填充、外部参照、光栅图像以及命令都组织到⼯具选项板⾥⾯创建成⼯具，以便将这些⼯具应⽤于当前正在设计的图纸。

操作菜单“⼯具”——“选项板”——“⼯具选项板”，或者在按住“Ctrl”键的同时按⼤键盘上的数字键“3”，都可以打开⼯具选项板。

⼯具选项板由许多选项板组成，每个选项板⾥包含若⼲⼯具，这些⼯具可以是“块”，或者是⼏何图形（如直线、圆、多段线）、填充、外部参照、光栅图像，甚⾄可以是命令。

若⼲选项板可以组成“组”。

在⼯具选项板标题栏（蓝⾊的的地⽅）上右击⿏标，在弹出的快捷菜单的下端列出的就是“组”的名称。

点击某个“组”名称，该组的选项板就打开并显⽰出来。

也可以直接点击选项板下⽅重叠在⼀起的地⽅打开你所要的选项板。

⼀、如何将⼯具应⽤到当前图纸将⼯具选项板⾥的⼯具使⽤到当前正在设计的图纸⼗分简单，单击⼯具选项板⾥的⼯具，命令提⽰⾏将显⽰相应的提⽰，按照提⽰进⾏操作即可。

⽐如点击如图上的“六⾓螺母-公制”⼯具，命令提⽰⾏⾥显⽰“指定插⼊点或 [基点(B)/⽐例(S)/X/Y/Z/旋转(R)]”，在图纸上要插⼊的地⽅捕捉并点击，该螺母就放置在图纸上了。

⼆、如何创建⼯具1 从设计中⼼创建⼯具能够从设计中⼼来创建⼯具选项板，分三种情况：⼀是在设计中⼼左边的⽂件夹列表树⾥右击含有“块”图形的⽂件，随后点击弹出的快捷菜单⾥的“创建⼯具选项板”，就会在⼯具选项板⾥创建以该⽂件名命名的选项板，且该选项板⾥包含有该⽂件⾥的所有“块”图形⼯具。

⼆是在设计中⼼右边的内容区⾥右击某个“块”图形，再点击弹出的快捷菜单⾥的“创建⼯具选项板”，“块”图形⼯具就会创建在新的选项板⾥。

三是在设计中⼼右边的内容区⾥将某个“块”图形或外部参照图形拖到⼯具选项板，拖的时候如果在某选项板的名称上停留⼀会可以打开该选项板，以便在这个选项板⾥创建⼯具。

CAD文件的标准格式及常用扩展名CAD（计算机辅助设计）是现代工程设计和制造过程中不可或缺的工具。

CAD文件是指通过计算机软件创建、编辑和保存的设计图纸和模型。

为了确保CAD文件在不同的软件和系统之间的兼容性，采用了一些标准格式和常用的扩展名。

本文将介绍CAD文件的标准格式及其常用扩展名，帮助读者更好地理解和处理CAD文件。

一、标准格式1. DWG （Drawing）DWG是AutoCAD软件最常见和广泛使用的文件格式。

AutoCAD是世界上最著名的CAD软件之一，支持2D和3D绘图、建模和设计。

DWG格式保存了图形、文字、图层和其他CAD对象的信息，是CAD设计师和工程师之间常用的文件交流格式。

尽管DWG是AutoCAD的专有格式，但其他CAD软件（如BricsCAD、ZWCAD）也可以读取和编辑DWG文件。

2. DXF （Drawing Exchange Format）DXF是一种开放的CAD文件格式，由AutoCAD开发并广泛采用。

与DWG格式相比，DXF文件更加通用，可以与大多数CAD软件兼容。

DXF格式可以保存CAD图形和对象的二维和三维数据，是CAD文件之间交流和共享的一种常见格式。

DXF文件还支持文本、点云、光栅图像等元素的导入和导出。

3. DGN （Design）DGN是Bentley Systems开发的CAD文件格式，主要用于Bentley 软件产品（如MicroStation）。

DGN格式具有与DWG和DXF类似的功能和特性，可用于保存2D和3D设计数据。

虽然DGN格式不如DWG和DXF格式流行，但在建筑、土木工程和电力行业仍然有一定的应用。

4. STL （Stereolithography）STL文件是一种用于保存3D模型的标准格式。

它是一种面向三角形的文件格式，将三维模型分解为许多小的三角形片段。

STL文件适用于3D打印、数值模拟和虚拟现实等领域。

几乎所有CAD软件都支持导入和导出STL文件。

CAD文件的优势与劣势分析概述：计算机辅助设计（Computer-Aided Design，简称CAD）是一种通过计算机技术辅助进行设计与绘图的工具。

随着科技的不断发展，CAD已经成为现代设计工作中不可或缺的一部分。

本文将对CAD文件及其优势与劣势展开分析。

一、CAD文件优势分析1.1 提高设计效率CAD软件具有丰富的功能，能够提供快速且准确的绘图工具，极大地提高了设计效率。

相比传统手绘设计，CAD能够自动执行诸如复制、平移、缩放等操作，使得设计过程中省去了繁琐的重复劳动，大大节省了时间。

1.2 提供精确计量CAD软件能够精确计量设计尺寸，避免了因人为失误而导致的尺寸偏差。

通过CAD软件设计的文件可以准确表达设计意图，并提供详细的尺寸要求，方便生产或制造过程中的工艺控制，从而提高了产品的准确性和稳定性。

1.3 提供多角度展示CAD软件具备复杂的三维建模能力，可以将设计图形以真实的三维模型呈现出来。

设计人员可以轻松地旋转、缩放或改变视角观察设计，从不同角度全面了解设计的细节和特征。

这为设计评估、调整和优化提供了更好的条件。

1.4 便于修改和更新与传统手绘设计相比，CAD文件具有更高的修改和更新灵活性。

设计人员可以根据需要随时调整设计参数并重新生成设计图纸，而无需重新绘制整个图纸。

这节省了宝贵的时间和精力，并能够快速响应客户的需求变化。

1.5 便于文档管理CAD文件以电子形式存储，可以方便地进行管理和储存。

设计人员可以将相关文件组织成文件夹和子文件夹，便于查找、归档和共享。

此外，CAD软件通常具备版本管理功能，可以记录每一次修改和更新的历史，便于追溯和审查。

二、CAD文件劣势分析2.1 高成本投入CAD软件相对于传统手绘设计来说，需要较高的成本投入。

购买CAD软件及相应的许可证、培训设计人员、购置高性能计算机等都需要一定的财力支持。

对于小型企业或个人设计师来说，这可能是一个负担。

2.2 学习和适应成本较高与手绘设计相比，掌握和熟练使用CAD软件需要一定的学习和适应成本。

CAD文件中的参数化设计与自动化工具的应用参数化设计和自动化工具在工程设计领域中扮演着重要的角色。

CAD（计算机辅助设计）文件中的参数化设计和自动化工具可以提高设计效率、减少错误，并促进设计与制造之间的无缝衔接。

本文将探讨CAD文件中参数化设计和自动化工具的应用，并讨论其对工程设计的影响。

一、参数化设计参数化设计是指利用参数来规定和控制产品的定义和形状。

通过在CAD软件中定义和修改参数，并与模型元素关联，可以快速改变设计。

参数化设计可以帮助工程师在设计过程中灵活地进行调整和优化，提高设计效率。

1.1 参数化建模参数化建模是一种基于参数的建模方法，用于创建基于CAD软件的三维模型。

参数可以控制模型的尺寸、形状和特性等。

通过修改参数，可以快速生成不同尺寸和形状的模型，提高设计的灵活性和可调性。

1.2 参数化管理参数化管理是将模型中的各个参数进行统一管理，并通过参数之间的关系和约束来控制模型的变化。

通过参数化管理，可以实现模型的动态更新和自动校准。

参数化管理可以有效避免了手动修改模型，减少了错误和冗余的工作。

二、自动化工具自动化工具是指在CAD软件中通过脚本、宏、规则等方式实现设计过程的自动化。

自动化工具可以帮助工程师自动完成重复性的任务，提高效率和准确性。

2.1 自动剖面生成在设计中，需要经常进行剖面分析和绘制。

自动化工具可以根据设计模型自动生成剖面，并自动绘制剖面图，提高设计中相关报告和文件的制作效率。

2.2 自动装配在大型装配设计中，需要对各个部件进行装配和位置调整。

通过自动化工具，可以根据约束关系和逻辑规则自动完成装配操作，减少人工操作和错误的风险。

2.3 自动参数优化在设计过程中，需要考虑多个参数和目标函数之间的关系。

通过自动化工具，可以实现参数优化的自动化。

自动参数优化可以帮助工程师快速找到最优解，并提供参考意见。

三、CAD文件中参数化设计与自动化工具的应用案例以下是一个使用CAD文件中参数化设计和自动化工具的应用案例，以说明其在工程设计中的实际应用。
