实验四 ADSL接入Internet实验报告

Internet接入(NAT)实验报告实验名称：Internet接入（NAT）实验实验目的：1. 了解网络地址转换（Network Address Translation，NAT）的概念和原理；2. 通过实验，掌握NAT的配置方法；3. 掌握使用NAT实现多个计算机共享一个公网IP地址。

实验环境：1. 一台具备多个网络接口的计算机；2. 路由器。

实验步骤：1. 配置计算机的网络接口，将其中一个接口连接到路由器的LAN口，将另一个接口连接到内部网络；2. 配置路由器的网络接口，将其中一个接口连接到计算机的LAN口，将另一个接口连接到公网；3. 配置计算机的网络接口的IP地址、子网掩码、网关；4. 配置路由器的网络接口的IP地址、子网掩码、网关；5. 启用计算机的NAT功能；6. 启用路由器的NAT功能；7. 在计算机上配置内部网络的计算机的IP地址、子网掩码、网关；8. 配置内部网络中的计算机的DNS服务器地址；9. 计算机连接到内部网络，并测试其能否通过NAT访问公网。

实验结果和分析：实验中，我们成功配置了计算机的网络接口，配置了路由器的网络接口，并启用了NAT功能。

内部网络的计算机能够通过NAT访问公网，实现了多个计算机共享一个公网IP地址的功能。

实验中可能遇到的问题及解决方案：1. 配置IP地址、子网掩码、网关时，需要确保各个设备的网段要一致，否则无法进行网络通信；2. 配置NAT功能时，需确保计算机和路由器的防火墙不会阻止NAT功能的正常运行；3. 测试过程中，需确保计算机和路由器的网络接口能够正常工作，否则可能导致无法访问公网。

实验总结：通过本次实验，我们学习了网络地址转换的概念和原理，并且实际配置了一台计算机和路由器的NAT功能，实现了多个计算机共享一个公网IP地址的功能。

这对于家庭或办公室内部网络中多台计算机需要共享一个公网IP地址的情况下非常有用，可以有效地提高网络资源的利用率。

宽带实验报告总结分析与反思一、实验概述本次宽带实验的目的是通过对宽带网络的调研和实践，深入了解宽带技术的原理、应用和发展趋势。

实验中我们主要开展了宽带接入、宽带传输、宽带路由、宽带安全等方面的实践操作，并参观了一些宽带网络设备。

二、实验过程与结果1. 宽带接入实践：我们了解了宽带接入的原理和常见的接入技术，通过实践操作进行了DSL、光纤、电缆等不同类型的宽带接入方法。

2. 宽带传输实践：我们通过模拟实验测试了不同宽带传输方式下的带宽和延迟，了解了各种传输技术的优缺点，并讨论了它们在不同场景下的适用性。

3. 宽带路由实践：我们在实验室搭建了一个宽带路由器，并学习了路由器的配置和管理。

通过实践操作，我们了解了路由器在宽带网络中的重要性以及其在数据传输中的作用。

4. 宽带安全实践：我们进行了一些宽带网络的安全实验，测试了DDoS攻击、网络过滤和入侵检测等方面的操作，加深了我们对宽带网络安全的理解。

三、实验收获与分析通过本次宽带实验，我收获了以下几点：1. 对宽带技术的理解更加深入：通过实践操作，我对宽带接入、传输、路由和安全等方面的知识有了更深入的了解。

我清楚了宽带技术在现代通信中的重要性，以及其对人们日常生活和工作的影响。

2. 实践能力得到锻炼：通过实验操作，我掌握了一些宽带网络设备的使用和配置技巧，提升了自己的实践能力。

我能够独立进行宽带网络的调试和故障处理，更好地应对实际工作环境中的问题。

3. 培养了团队合作能力：在实验中，我们组成小组进行合作完成实践任务。

通过相互协作、交流及分工合作，我们共同解决了实验中遇到的问题，培养了团队合作的能力。

4. 拓宽了专业视野：实验过程中，我们还参观了一些宽带网络设备，了解了行业内最新的技术和发展动态。

这使我对宽带技术的应用和未来的发展有了更全面的了解。

四、实验反思与改进在本次实验中，我也发现了一些问题和不足之处：1. 实验准备不充分：由于实验前的准备不充分，导致在实验过程中遇到了一些困难和问题，浪费了一些时间。

《宽带通信网综合实验报告》组员：XX组员：XX学院：通信工程学院FTTx实验【实验步骤和结果】1、根据图13所示，搭建系统，其中三台ONU接计算机终端，还有一台ONU接IPTV机顶盒。

用ping命令检查接入系统是否可以连通？如果不能连通，请分析原因。

如果可以连通，使用tracert命令检查路由，并给出HTTx的路由信息。

图1（ping）图2（tracert）2、用ipconfig检查接入终端的IP地址和网关，记录下来，并与LAN接入的地址相比较，它们有什么不同？原因是什么？经比较发现，两个地址的网段不同。

图3为ipconfig命令图4为LAN接入地址3、用telnet远程登录R4101路由器，记录有关光接口的配置信息。

ESR实验【实验步骤和结果】1、搭建系统，将三台S2016交换机组成一个ESR环，确定主节点为S2016(1),从节点为S2016(2)和S2016(3)。

S2016(1)系统地址S2016(2)系统地址S2016(3)系统地址192.168.6.249 192.168.6.250 192.168.6.251（1）先配置主交换机：（2）进入ESR配置模式，并将该交换机配置成主站：（3）置ESR环所用接口和VLAN，并使能该ESR：（4）配置从交换机：先对S2016(2)进行配置：步骤同上，对S2016(3)进行相同配置。

（5）使用ping 192.168.6.254命令查看网络，网络连通成功。

3、人为切断ESR环路，由于前面对主、从交换机的成功配置，使得ESR域的master node控制其第二接口的阻塞实现了保护倒换功能。

系统正常运行。

S2016(1) S2016(2) S2016(3)端口连接和用途端口用途端口用途16 连接S2016(1) 15 连接S2016(1) 15 与S2016(2)连接，用作组建ESR环15 连接S2016(3) 16 连接S2016(2)16 与S2016(3)连接，用作组建ESR环WLAN实验【实验步骤和结果】1、按照上面介绍的无线AP和连接计算机的配置方法进行配置，配置完成后，用无线网卡接入（注意输入密钥），连接后，使用ping 192.168.0.1命令查看网络是否连通？如果网络连通，使用ipconfig命令查看连接计算机的IP地址、网关以及DNS，记录相关信息。

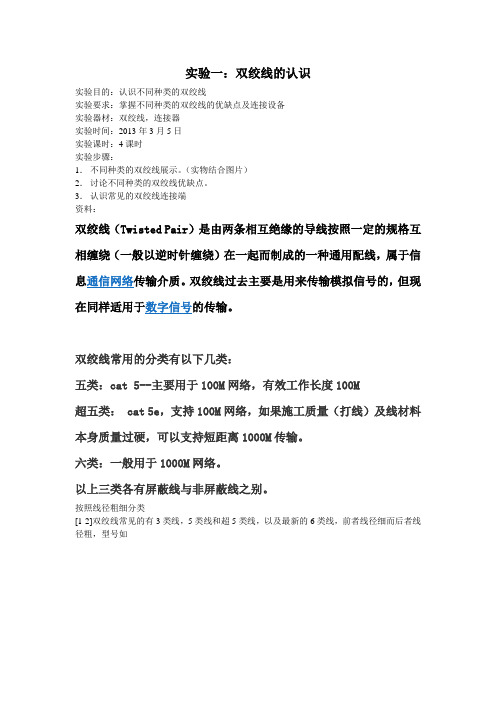

实验一：双绞线的认识实验目的：认识不同种类的双绞线实验要求：掌握不同种类的双绞线的优缺点及连接设备实验器材：双绞线，连接器实验时间：2013年3月5日实验课时：4课时实验步骤：1．不同种类的双绞线展示。

（实物结合图片）2．讨论不同种类的双绞线优缺点。

3．认识常见的双绞线连接端资料：双绞线（Twisted Pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以逆时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。

双绞线过去主要是用来传输模拟信号的，但现在同样适用于数字信号的传输。

双绞线常用的分类有以下几类：五类：cat 5--主要用于100M网络，有效工作长度100M超五类： cat 5e，支持100M网络，如果施工质量（打线）及线材料本身质量过硬，可以支持短距离1000M传输。

六类：一般用于1000M网络。

以上三类各有屏蔽线与非屏蔽线之别。

按照线径粗细分类[1-2]双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如双绞线下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线（CAT2）：线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线（CAT3）：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s以太网（10BASE-T）和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器，目前已淡出市场。

4）四类线（CAT4）：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps （指的是16Mbit/s令牌环）的数据传输，主要用于基于令牌的局域网和10BASE-T/100BASE-T。

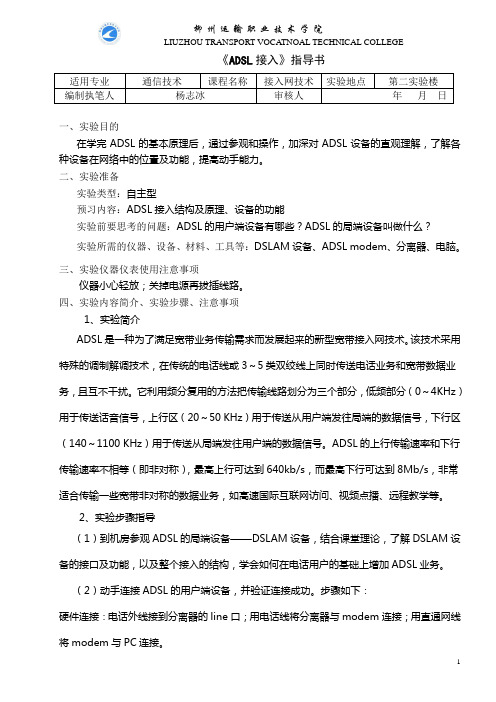

《ADSL接入》指导书适用专业通信技术课程名称接入网技术实验地点第二实验楼编制执笔人杨志冰审核人年月日一、实验目的在学完ADSL的基本原理后，通过参观和操作，加深对ADSL设备的直观理解，了解各种设备在网络中的位置及功能，提高动手能力。

二、实验准备实验类型：自主型预习内容：ADSL接入结构及原理、设备的功能实验前要思考的问题：ADSL的用户端设备有哪些？ADSL的局端设备叫做什么？实验所需的仪器、设备、材料、工具等：DSLAM设备、ADSL modem、分离器、电脑。

三、实验仪器仪表使用注意事项仪器小心轻放；关掉电源再拔插线路。

四、实验内容简介、实验步骤、注意事项1、实验简介ADSL是一种为了满足宽带业务传输需求而发展起来的新型宽带接入网技术。

该技术采用特殊的调制解调技术，在传统的电话线或3～5类双绞线上同时传送电话业务和宽带数据业务，且互不干扰。

它利用频分复用的方法把传输线路划分为三个部分，低频部分（0～4KHz）用于传送话音信号，上行区（20～50 KHz）用于传送从用户端发往局端的数据信号，下行区（140～1100 KHz）用于传送从局端发往用户端的数据信号。

ADSL的上行传输速率和下行传输速率不相等（即非对称），最高上行可达到640kb/s，而最高下行可达到8Mb/s，非常适合传输一些宽带非对称的数据业务，如高速国际互联网访问、视频点播、远程教学等。

2、实验步骤指导（1）到机房参观ADSL的局端设备——DSLAM设备，结合课堂理论，了解DSLAM设备的接口及功能，以及整个接入的结构，学会如何在电话用户的基础上增加ADSL业务。

（2）动手连接ADSL的用户端设备，并验证连接成功。

步骤如下：硬件连接：电话外线接到分离器的line口；用电话线将分离器与modem连接；用直通网线将modem与PC连接。

建立拨号连接：单击“开始－程序－附件－通讯－网络连接”，在“网络任务”栏选择“创建一个新的连接”，下一步。

实验四 Internet的接入和常用网络命令【实验目的】让学生了解Internet接入方式，掌握普通电话线拨号接入和局域网接入的方法，并熟悉Windows平台下常用网络命令的使用。

【实验内容】1．普通电话线拨号接入。

2．局域网接入。

3．熟悉Windows平台下常用网络命令的使用。

【预备知识】（一）Internet接入方式1．普通电话线拨号接入普通电话线拨号接入方式费用便宜，接入方便，适合传输量比较小的个人用户，目前最高速率为56kbps，至今仍是接入Internet的常用方式，但是其速率不能够满足宽带多媒体信息的传输需求。

拨号接入方式需要以下条件：（1）一台计算机（486或486以上档次）（2）一个调制解调器（Modem）。

（3）一条电话线路（4）一个向ISP申请的帐号一旦用户的申请被接纳，ISP会告知用户的合法帐号名和口令，同时，ISP还会向用户提供以下信息：①用户的电子邮件帐号和密码②接收电子邮件的服务器的主机名和类型③发送电子邮件的服务器的主机名④域名服务器的IP地址⑤拨号接入的电话号码（如中国电信为16300，中国联通为16500，中国网通为16900）⑥其他有关服务器的名称或IP地址。

具备了上述条件后，用户就可以拨号与ISP建立连接，通过ISP连入Internet，并动态地获取一个IP地址，使用户的计算机成为Internet中的一台主机，在Internet中访问或提供各种信息资源服务。

调制解调器的连接方法如图4-1（外置）和图4-2（内置）所示。

2．ISDN拨号接入ISDN是综合业务数据网（Integrated Services Digital Network）的简称，俗称“一线通”。

1ISDN使用的传输介质仍是普通电话线，但是ISDN的Modem和普通电话线接入使用的Modem不同，ISDN接入与普通电话线接入最大的区别就在于它是数字的。

由于ISDN能够直接传递数字信号，所以它能够提供比普通电话更加丰富、容量更大的服务。

实验四 ADSL接入Internet课程名称计算机网络基础班级__________ 姓名__________ 学号_________ 同组学生_____________实验时间_2014.5.8_ 指导教师_____________ 教师评分__________一、实验目的：1、掌握ADSL调制解调器的安装方法2、掌握通过TP-LINK TL-840N 300M无线路由器利用ADSL Modem接入Internet的方法二、实验原理：1、ADSL（Asymmetric Digital Subscribe Line，不对称数字用户线路），是一种上行和下行速率不对称的技术，其下行速率（可以达到1.5M~8Mbit/s）要远远高于上行速率（一般为512k~1Mb/s），能够较好满足大多数Internet用户的应用需求。

ADSL技术成为网上冲浪（Net Surfing）、视频点播（VOD）和远程局域网（Remote LAN）的理想方式。

目前已成为用户上网的首选接入方式。

2、采用ADSL技术接入Internet时，用户还需为ADSL Modem或ADSL路由器选择一种通信连接方式。

目前ADSL通信连接方式主要有两种：专线接入和虚拟拨号接入（PPPoA（Point to Point Protocol over ATM）、PPPoE（Point to Point Protocol over Ethernet））。

一般普通用户多数选择PPPOA和PPPOE方式，对于企业用户更多选择静态IP地址（由电信部门分配）的专线方式。

3、如果有多台电脑，可以采用ADSL Modem和宽带路由器来进行连接,所有接入网的计算机都采用单网卡,由宽带路由器通过ADSL Modem拨号接入Internet,如上图所示三、实验内容及步骤：（一）设备连线安装1.用一条网线将ADSL猫与无线路由器连接（注：ADSL猫已经连接电话线，电源开启，单独拔号上网正常）注意：无线路由器这端应接蓝色的LAN接口!2.再用一网线将无线路由器与PC连接3.把无线路由器的电源插上。

宁夏大学政法学院行政管理《办公自动化》专业《计算机网络基础》实验报告姓名：黄雪松学号： 12011244745 年级： 2011级班级： (1) 班实验组号：实验地点：政法学院机房实验时间： 2012.06.19实验题目：《用无线路由器组建家庭网络并通过ADSL接入因特网》实验目的：①掌握用无线宽带路由器组建家庭网络的技能；②掌握ADSL调制解调器的设置和使用。

实验器材：计算机实验内容及步骤：实验内容：①学习用无线宽带路由器组建家庭网络。

②学习用户端ADSL系统的安装。

实验步骤：一、首先确定无线局域网组网设备包括：1．无线网卡：无线网卡是终端无线网络的设备，是无线局域网的无线覆盖下通过无线连接网络进行上网使用的无线终端设备。

有以下几种：2．无线AP AP（Access Point），即无线接入点，它是一个包含很广的名称，它不仅包含单纯性无线接入点（无线AP），也同样是无线路由器（含无线网关、无线网桥）、无线交换机等设备的统称。

它是无线网络的核心。

无线AP是移动计算机用户进入有线网络的接入点，主要用于家庭、大楼及园区内部，典型距离覆盖几十米至上百米，目前主要技术为802.11b/g 系列。

多数无线AP还带有接入点客户端模式（AP client），可以和其他AP进行无线连接，延展网络的覆盖范围。

3．无线路由器：无线路由器是单纯型AP、宽带路由器与交换机的一种结合体。

它可以直接接上ADSL Modem，再借助于它的路由器功能，即可实现家庭无线网络中的Internet连接共享。

二、、利用无线路由器组建无线局域网购买一台无线路由器，首先是用直连双绞线连接ADSL的以太网口和无线路由器的W AN口，然后将无线路由器的LAN口与计算机的以太网口相连接，最后给无线路由器接通电源即可。

三、、设置无线路由器1．阅读使用手册在动手设置无线路由器之前需要认真阅读使用手册，找到其默认的IP地址、登录用户名和密码。

磊科625GR无线路由器的默认IP 地址为192.168.1.1，登录用户名和密码均为guest。

连接宽带线路实验报告引言宽带网络已经成为现代信息社会的基础设施之一，广泛应用于各个领域。

在日常生活中，我们常常会面临选择合适的宽带线路的问题。

本报告旨在通过实验对比不同宽带线路的性能指标，帮助读者了解并选择适合自己需求的宽带线路。

实验目的本实验的主要目的是通过测量和对比不同宽带线路的带宽、延迟、稳定性等指标，为用户提供选择宽带线路的参考。

实验方法本次实验选取了3种常见的宽带线路进行比较，分别是光纤宽带、ADSL宽带和电缆宽带。

实验工具- 计算机- 宽带调制解调器（光纤、ADSL、电缆各一台）- 网络测试工具（如ping、speedtest等）实验步骤1. 连接各种宽带线路并确保连接成功。

2. 使用网络测试工具测量各种宽带线路的带宽，并记录结果。

3. 使用ping工具测量各种宽带线路的延迟，并记录结果。

4. 在高峰时段，测试各种宽带线路的稳定性，并记录结果。

实验结果与分析带宽比较通过使用speedtest工具测量带宽，得到以下结果：- 光纤宽带：平均下载速度100Mbps，平均上传速度50Mbps；- ADSL宽带：平均下载速度10Mbps，平均上传速度1Mbps；- 电缆宽带：平均下载速度50Mbps，平均上传速度10Mbps。

从带宽方面来看，光纤宽带明显优于ADSL宽带和电缆宽带，具备更高的传输速度。

延迟比较通过使用ping工具测量延迟，得到以下结果：- 光纤宽带：平均延迟10ms；- ADSL宽带：平均延迟50ms；- 电缆宽带：平均延迟20ms。

从延迟方面来看，光纤宽带同样优于ADSL宽带和电缆宽带，具备更低的延迟。

稳定性比较在高峰时段进行稳定性测试，结果如下：- 光纤宽带：没有明显抖动，稳定性较好；- ADSL宽带：抖动稍大，偶尔出现断线情况；- 电缆宽带：抖动较小，基本没有断线情况。

从稳定性方面来看，电缆宽带表现最好，ADSL宽带次之，光纤宽带略逊一筹。

结论综合以上实验结果，我们得到以下结论：- 如果用户对于带宽要求很高，可以选择光纤宽带；- 如果用户对于延迟要求较低，同样可以选择光纤宽带；- 如果用户对于稳定性要求较高，可以选择电缆宽带。

家庭用户接入技术实验目的了解家庭用户接入Internet的一般方法。

掌握基于PPPoE协议的接入配置方法。

实验原理与传统的接入方式相比，PPPoE具有较高的性能价格比，它在包括小区组网建设等一系列应用中被广泛采用，目前流行的宽带接入方式ADSL 就使用了PPPoE协议。

通过ADSL方式上网的计算机大都是通过以太网卡（Ethernet）与互联网相连的。

同样使用的还是普通的TCP/IP方式，并没有附加新的协议。

另外一方面，调制解调器的拨号上网，使用的是PPP协议，即Point to Point Protocol，点到点协议，该协议具有用户认证及通知IP地址的功能。

PPP over Ethernet（PPPoE）协议，是在以太网络中转播PPP帧信息的技术，尤其适用于ADSL等方式。

PPPoE协议的工作流程包含发现和会话两个阶段，发现阶段是无状态的，目的是获得PPPoE终结端（在局端的ADSL设备上）的以太网MAC地址，并建立一个唯一的PPPoE SESSION-ID。

发现阶段结束后，就进入标准的PPP会话阶段。

当一个主机想开始一个PPPoE会话，它必须首先进行发现阶段，以识别局端的以太网MAC地址，并建立一个PPPoE SESSION-ID。

在发现阶段，基于网络的拓扑，主机可以发现多个接入集中器，然后允许用户选择一个。

当发现阶段成功完成，主机和选择的接入集中器都有了他们在以太网上建立PPP连接的信息。

直到PPP会话建立，发现阶段一直保持无状态的Client/Server（客户/服务器）模式。

一旦PPP会话建立，主机和接入集中器都必须为PPP 虚接口分配资源。

实验环境实验采用Packet Tracer模拟器实验场景某电信运营商提供了通过PSTN公共电话网络和广播电视网络两种Internet接入方法供客户选择。

现有两个家庭分别在该运营商处各办理了一种接入服务。

运营商一方拟对所有的接入用户统一进行IP地址管理实验拓扑图：(1)按照实验场景拓扑图组建网络。
