钢轨铝热焊接经过流程
- 格式:doc
- 大小:167.50 KB
- 文档页数:39
新建铁路上海至南京城际轨道交通南京至丹阳段轨道工程Ⅰ标段铝热焊接作业指导书编制:复核:批准:中铁四局朔黄铁路换轨五标项目经理部2012年12月31日铝热焊接作业指导书一、工程概况沪宁城际铁路工程铺轨I标一次铺设跨区间无缝线路,铺设焊接长钢轨地段正线184.35Km、站线20.94km、动走线1.78km、无砟高速道岔43组。
铝热焊接主要用于无缝线路锁定焊,无缝线路锁定焊是应力放散完成后,通过单元轨节之间的最终焊联,从而形成跨区间无缝线路。
由于铝热焊是原位焊接,不产生顶锻量而改变已经均匀放散后钢轨内的应力,因此是目前进行锁定焊的最主要方式,锁定焊应在应力放散后立即进行,采用宽臂拉伸器保压进行焊接作业。
二、铝热焊接工艺流程图主要采用及德国施密特钢轨铝热焊接技术,即“快速预热+一次性坩埚”焊接工艺。
铝热焊工艺流程图三、施工作业环境寒冷、刮风及下雨天焊接时,必须搭设帐篷。
气温低于0℃及大风、大雨天气严禁焊接。
当温差变化大时必须使用拉轨器在保证轨缝大小稳定的情况下进行焊接。
四、施工作业步骤4.1施工准备:4.1.1检查施工现场,保证铝热焊区干燥,按需要拆除部分扣件。
4.1.2检查施工机具且试用,保证焊接前设备的完好率100%。
4.1.3检查轨道的平直度和表面情况。
检查钢轨端头有无裂缝、倾斜或其它缺陷,当轨端有低接头时必须锯掉低接头。
有大于2mm深的掉角等必须锯除。
4.1.4检查轨缝大小与位置以及接头相错量情况。
轨缝位置须距轨枕边100mm以上,为了保证钢轨拉伸时接头相错量满足小于100mm的要求,在单元焊时接头相错量按小于50mm掌握。
4.1.5测量轨温。
在钢轨背光的一侧测量轨温,当轨温低于0℃时不进行焊接。
4.1.6轨端200mm范围内的钢轨全断面进行除锈。
4.1.7卸开钢轨接头,卸掉轨缝两侧各10~12根轨枕的扣件(如为曲线或大轨缝则适当延长),取走两侧各2~3根轨枕的绝缘轨距块和胶垫。
4.2端面打磨轨端打磨用端磨机打磨,轨端不垂直度≤0.8mm,用角磨机或钢丝刷清洁钢轨端头100~150mm范围的钢轨表面。
钢轨铝热焊接施工作业指导书1.适用范围适用于一般铁路、高速铁路道岔、轨道的钢轨铝热焊接。
2.作业准备2.1焊接作业人员应取得铁路主管部门认可的技术机构颁发的岗位培训合格证书。
2.2购置相关的铝热焊设备及材料。
2.3做一组用于型式检验的试件,并经检验合格以后才能够正式开始焊接作业。
3.技术要求3.1现场钢轨的单元焊与锁定焊分开进行,分别标识。
3.2现场铝热焊的作业区与其后的应力放散、锁定线路作业区之间,应设隔离区。
4.施工工艺流程与程序4.1铝热焊接施工工艺流程图4.2施工程序铝热焊接是将配好的铝热焊剂放到特制的坩埚中,用高温火柴引燃焊剂,产生强烈的化学反应,得到一定高温的钢水,待反应平静后,注入对正的钢轨端部砂模中,冷却后去除砂模,并及时推凸、打磨,将两节钢轨焊接成一体的焊接方法。
具体操作程序如下:4.2.1施工准备⑴班组长应在收到铝热焊型式检验合格的通知后,方可开始进行工地焊接。
⑵焊接作业前应备齐各种机具、材料,按标准清单逐一落实。
⑶工地应设好防护措施,防止在对正焊接中,钢轨发生移动。
正在焊接反应时禁止邻线过车,检查钢轨轨缝距轨枕应不少于100mm,道碴距轨底至少应100mm,上紧钢轨两侧各至少15m范围内的扣件,去掉焊头两侧3根~6根枕木上的扣件及垫板。
⑷高压气体装置的准备①装配预热器之前,应先检查每一部件是否破损,是否通畅。
②安装氧气减压表与丙烷减压表之前,应打开高压阀门少许,除尘。
③将所有部件安装完毕后,打开枪体,检查流量计、各接头是否漏气。
⑸一次性坩埚的安装安装时用水玻璃砂将坩埚桶与坩埚内衬间接缝填平、封严。
⑹准备料具①准备封箱砂封箱砂是在焊接时用来封闭砂模的,一般在焊接施工前准备好。
②坩埚的准备在给坩埚的装料及安放坩埚支架前,应检查一次性坩埚的完整性,有无裂纹,有无受潮等现象,如果没有则进行对坩埚装料及安放坩埚支架。
⑺准备钢轨①待焊钢轨焊前应仔细检查,有损伤、裂纹的必须锯掉,扭曲的必须校正;②焊接旧轨时,若轨端部有低接头或损伤者,必须将该部分切去;钢轨端部用氧乙炔切割时,两切口端面应尽量平直,其不平度小于2㎜,并将熔渣除净。
钢轨铝热焊自学(铝热焊)2016-8-28公子小白目录1.工艺流程 (1)2.工艺操作 (1)2.1 在焊接现场的准备 (1)2.2轨道的准备 (1)2.3 钢轨端头的对正 (2)2.4立砂模 (3)2.5预热 (3)2.7浇注 (4)2.8拆除砂模、推瘤 (4)2.9 热打磨 (4)2.10 冷打磨 (5)2.11收尾 (5)3.附注: (5)钢轨铝热焊施工工艺1.工艺流程该工艺流程共分13个步骤:到焊接现场前的准备→在焊接现场的准备→轨道的准备→钢轨端头打磨、除锈→钢轨端头对正→立砂模→预热→装焊药、放置坩埚→点火、钢水浇注→拆除砂模、推瘤→热打磨→冷打磨→焊头检测。
为确保工地现场铝热焊接质量,施工时必须严格按照工艺流程进行操作,控制好每一个步骤。
2.工艺操作2.1 在焊接现场的准备(1)测量轨温,掌握施工时的轨温情况。
(2)确认钢轨类型并记录,检查是否和焊剂类型一致。
(3)在线外合适的地方挖一个深300mm的坑,放置浇注后的坩埚等废弃物,要注意是否有地下光电缆。
(4)钢轨两端各卸掉3~6根轨枕上的扣件,如果是曲线部分,需依据曲线半径的大小去掉更多的扣件。
2.2轨道的准备(1)检查轨道的直度和表面,同时用钢丝刷或打磨机清理钢轨端头10~15cm,除去氧化物;检查轨头是否有压塌现象,如有压塌,应先进行锯轨;锯轨时,应注意保证钢轨断面的垂直度,垂直公差为1mm,不能内斜,确保浇注时钢水能灌满轨逢,锯轨外斜时,应保证两轨头上下间距均在23~27mm范围内。
(2)检查钢轨端头位置,其距离轨枕应≥10cm,否则应调整轨枕。
锯轨须保证钢轨断面垂直度钢丝刷清理钢轨端头10-15cm2.3 钢轨端头的对正这是焊接过程中的一道重要工序,钢轨端头对正时,须依次考虑四个参数,即间隙、尖点、水平对正和扭转。
(1)间隙调整:轨端间隙必须为25±2mm(如果间隙<23mm将达不到预热的效果,而且熔化的钢水会因过量而溢出废渣盘。
钢轨铝热焊接作业指导书轨道⼯程钢轨铝热焊接作业指导书2011年×⽉××⽇发布 2011年×⽉××⽇实施中铁⼀局集团新运⼯程有限公司钢轨铝热焊接作业指导书1、适⽤范围本作业指导书适⽤于新(改、扩)建铁路钢轨铝热焊接作业。
2、作业准备2.1内业技术准备2.1.1开⼯前组织技术⼈员认真学习实施性施⼯组织设计,阅读、审核施⼯图纸,澄清有关技术问题,熟悉规范及技术标准。
2.1.2做好作业⼈员培训⼯作,使其熟练掌握铝热焊焊接钢轨的⼯艺流程。
2.1.3在正式焊接前,按照《钢轨焊接第1部分:通⽤技术条件》(TB/T1632.1-2005)的要求完成钢轨焊接接头的型式试验。
确定焊接参数,制定相应操作规程。
2.2外业技术准备2.2.1进⼊焊轨现场前,应根据设备材料清单检查并落实必备的⼯具、材料和设备。
2.2.2到达焊轨现场后,应对现场条件进⾏综合调查并采取必要防护措施。
2.2.3焊接前应对施⼯设备及各种⼩型机具进⾏调试。
3、技术要求3.1按照按照《钢轨焊接第1部分:通⽤技术条件》(TB/T1632.1-2005)、《钢轨焊接第3部分:铝热焊接》(TB/T 1632.3-2005)的有关规定要求施⼯作业。
3.2铝热焊焊缝距离轨枕边缘应不⼩于100mm。
3.3调整对轨架,⽤1m直尺分别紧贴钢轨的轨头、轨腰,并⽤钢板尺紧贴轨脚,⼀般情况下必须做到三处均密贴⽅为⽔平对正。
必须保证接头的作⽤⾯⼀侧⽔平对正,钢轨内侧纵向要求平直,以1m直尺同时测量两轨平顺度,错动不⼤于0.2mm。
3.4焊接时轨温应不低于0℃,放⾏列车时,焊缝处轨温应降⾄300℃以下。
3.5低温焊接时,必须对轨端各1m 范围内进⾏预热处理。
3.6铝热焊剂的技术参数60kg/m 钢轨常⽤铝热焊剂的技术参数(参考)3.7根据钢轨的材质选择对应的铝热焊剂型号。
3.8客专铁路施⼯应符合《⾼速铁路轨道⼯程施⼯质量验收标准》(TB10754-2010)及设计⽂件相关要求。

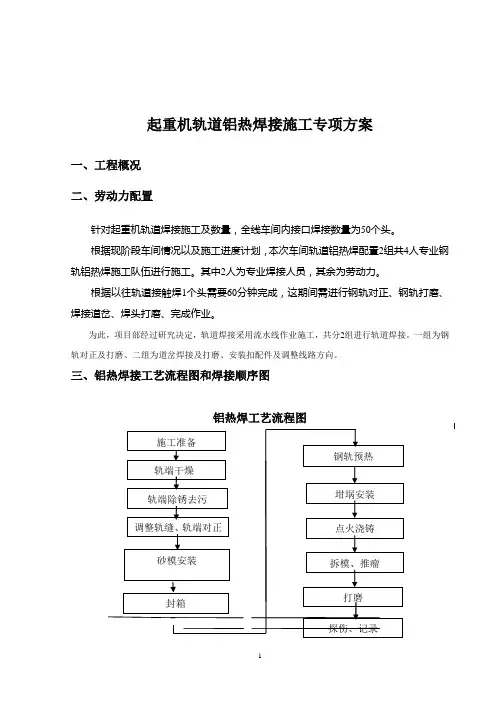

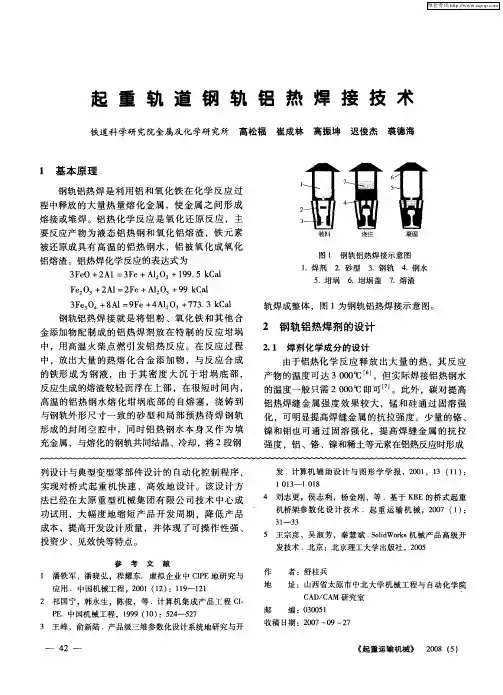

起重机轨道铝热焊接施工专项方案一、工程概况二、劳动力配置针对起重机轨道焊接施工及数量,全线车间内接口焊接数量为50个头。
根据现阶段车间情况以及施工进度计划,本次车间轨道铝热焊配置2组共4人专业钢轨铝热焊施工队伍进行施工。
其中2人为专业焊接人员,其余为劳动力。
根据以往轨道接触焊1个头需要60分钟完成,这期间需进行钢轨对正、钢轨打磨、焊接道岔、焊头打磨、完成作业。
为此,项目部经过研究决定,轨道焊接采用流水线作业施工,共分2组进行轨道焊接。
一组为钢轨对正及打磨、二组为道岔焊接及打磨、安装扣配件及调整线路方向。
三、铝热焊接工艺流程图和焊接顺序图铝热焊工艺流程图四、施工作业环境及施工设备和产品使用技术要求1、铝热焊剂应当密封包装,要有干燥的储藏环境,要有包装标记,便于识别产品类型,生产日期。
2、砂模是预制好的,并与待焊钢轨断面吻合;包装上有标记,便于识别产品类型,生产日期;不得受潮、破损、开裂。
3、坩埚使用前不得受潮、破损、开裂。
配备限制钢水飞溅的坩埚盖;坩埚底部易熔塞用来控制钢水流下的时间,必须保持完好状态。
4、冬季使用氧气、丙烷采取保温措施,以保证气体的压力正常。
五、施工作业步骤5.1 施工准备5.1.1 检查施工现场,焊接前专人根据焊接物品清单进行清点以防漏带,影响施工。
5.1.2 检查施工机具且试用,保证焊接前设备的完好率100%。
用肥皂水检测氧气瓶、燃气瓶及其他系统,如有漏气情况不能使用。
5.1.3 检查轨道的平直度和表面情况。
检查钢轨端头有无裂缝、倾斜或其它缺陷,当轨端有低接头时必须锯掉低接头。
有大于2mm深的掉角等必须锯除。
5.1.4 检查轨缝大小与位置以及接头相错量情况。
焊缝不得落在轨枕上,轨缝位置须距轨枕边100mm以上,保证左右股钢轨拉伸时接头相错量满足小于100mm的要求。
5.1.5 测量轨温。
在钢轨背光一侧测量轨温,当轨温低于0℃时不进行焊接。
5.1.6 焊接钢轨两侧50m范围内必须严格按规定上紧扣件,确保焊接时轨缝间隙不得发生移动,影响焊接质量甚至发生钢水泄露。
铝热反应焊接钢轨
铝热反应焊接钢轨是一种焊接技术,现在被广泛用于各种重要建
筑物的钢轨的铺设。
它采用高温熔融的铝作为填充物,提供了高强度、高耐腐蚀能力、高可靠性以及绝缘性等优点,是目前各个工程中最安全、最可靠的钢轨铺设方式。
铝热反应焊接钢轨通常包括从钢轨削减到需要焊接的椭圆形架,
然后用特殊的机器在钢轨两周围加热,当温度升到一定值时,将铝熔
池熔化,再将少量的铝熔池均匀涂布或者倒入到钢轨的椭圆架中,并
立即将钢轨内的金属熔池彻底混合及排出空气,从而完成焊接钢轨的
技术要求。
焊接钢轨的优势在于可以提供最佳的强度和弹性,有能力提供舒
适的车厢行走,同时还提供了良好的静电绝缘、腐蚀防护能力与可靠
耐久性,铝热反应焊接的钢轨比普通钢轨的抗氧化能力更好,可以保
证铁路设备的安全性与可靠性。
另外,铝热反应焊接的钢轨还有助于节约能源。
铝回火的焊接技
术只需要少量的熔池就可以完成,因此可以减少碳排放,可以更好地
保护环境。
总的来说,由于铝热反应焊接技术可以实现钢轨铺设和维护,更
安全,更可靠,可以有效地提高铁路运行安全及节能减排,逐渐得到
社会的广泛认可。
QPCJ钢轨铝热焊接工艺操作指导手册QPCJ钢轨铝热焊接工艺操作指导手册 1 QPCJ铝热焊的13个步骤采用QPCJ铝热焊接工艺来完成一个钢轨的焊接可分为以下13个步骤并且此13个步骤必须遵照以下特定顺序 1、到焊接现场前的准备工作在出发到焊接现场之前依据标准清单检查并落实是否已备齐铝热焊接所必需的所有工具、材料、设备以及资料。
2、在焊接现场的准备工作对焊接现场的环境条件进行综合评估对任何可能导致火灾或安全事故的隐患务必进行清除。
3、轨道的准备工作采用适当的防护措施避免钢轨在对接、对正以及焊接的过程中发生移动。
4、钢轨端头的准备仔细检查钢轨端头并做好焊接前的清理工作使其达到铝热焊接所应具备的条件。
5、钢轨端头的对正正确地做好钢轨端的间隙设定、垂直对正和水平对正并消除钢轨端头间的不等倾斜这一部的工作至关重要如若其中任何一个工作没有做好都将导致焊接失败。
6、砂模的准备检查并确定沙漠的所有部件都已齐全将其正确安装至钢轨端头涂上封箱泥这一步也非常重要如果没有做好焊完后的接头将有缺陷存在。
7、预热按规定时间对沙漠和钢轨端头进行加热。
请注意预热火焰调节的精确程度以及预热时间将直接影响整个、焊药包的准备 QPCJ钢轨铝热焊接工艺操作指导手册 2 检查焊药接头的质量。
8包内物品是否齐全有无受潮及破损现象将焊药按要求装入QPCJ坩埚内。
9、浇注到规定的时间停止预热将QPCJ坩埚正确放置于沙漠的正中位置上点燃焊药并监视焊药的浇注过程注意计时。
10、拆模与推瘤浇注完毕等待一定的时间后再拆除砂模然后推瘤、并除掉余烬。
11、热打磨推瘤后立即进行打磨使其接近钢轨表面打、冷打磨打磨接头处的焊接隆起并打磨至于钢轨的磨接头的轨内和轨外表面。
12运行表面齐平在热打磨和冷打磨的过程中工作的精确程度将决定接头的可靠性。
13、收尾工作检查焊好的接头做好焊接记录并贴上标记将轨道恢复至标准状态清理焊接现场撤销轨道防护措施。
铝热焊作业指导书1、适用范围本作业指导书适用于中铁一局集团有限公司朔黄铁路2015年第二批大中修工程施工项目经理部。
2、作业准备2.1内业技术准备2.1.1开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,熟悉规范及技术标准。
2.1.2做好作业人员培训工作,使其熟练掌握铝热焊焊接的工艺流程。
2.1.3在正式焊接前,按照焊轨组织初次焊接铁路钢轨的要求完成钢轨焊接接头的型式试验。
确定焊接参数,制定相应操作规程。
2.2外业技术准备2.2.1进入焊轨现场前,应根据设备材料清单检查并落实必备的工具、材料和设备。
2.2.2到达焊轨现场后,应对现场条件进行综合调查并采取必要防护措施。
2.2.3焊接前应对施工设备及各种小型机具进行调试。
3、技术要求3.1铝热焊焊缝距离轨枕边缘应不小于100mm。
3.2调整对轨架,用1m直尺分别紧贴钢轨的轨头、轨腰,并用钢板尺紧贴轨脚,一般情况下必须做到三处均密贴方为水平对正。
必须保证接头的作业面一侧水平对正,钢轨内侧纵向要求平直,用1m直尺同时测量两轨平顺度,错动不大于0.2mm。
3.3焊接时轨温应不低于0℃,应力放散、放行列车时,焊缝处轨温应降至300℃以下。
3.4低温焊接时,必须对轨端进行预热处理。
3.5铝热焊剂的技术参数4、工艺流程5、施工要求5.1 焊接接头准备换轨车通过始端200m后,始端开始锁定50m线路,待焊头处钢轨稳定后开始锯轨。
锯轨量为搭接长度减去一个预留焊缝值,焊缝大小为25mm-27mm且距轨枕边100mm以上,锯轨时,轨端必须平整、垂直,无偏斜,用直角尺测量,垂直和水平偏斜度不得大于 1mm。
刨开接轨下200mm范围内的道砟,用钢丝刷清洁轨端100-150mm。
轨端对正,安装钢轨对正架,将各调整螺栓就位(触及钢轨即可,不得上紧调整螺栓),当焊缝处对轨架不易对轨时可扒道砟处理,必要时方枕处理。
用直尺检查轨端对正情况(两轨端应基本对正),按对正架操作程序,松紧相应的调整螺栓对正轨端(水平对平,纵向对直扭转对正)。
钢轨铝热焊接作业指导书1 主题内容及适用范围1.1本作业指导意见规定钢轨铝热焊接作业程序、项目、内容及相关标准。
1.2 本作业指导意见适用于线路设备养修工作。
2 作业目的2.1 发现并克服设备缺点、隐患、确保设备质量符合钢轨铝热焊接作业标准,改善轨道的平顺性。
3 作业流程图4 作业程序、项目、内容及相关标准4.1 作业条件。
4.1.1 施工负责人由车间副主任及以上人员担任。
4.1.2 利用施工天窗作业,车站设驻站联络员、现场设现场防护员,对讲机或有线电话联控。
4.1.3办理封锁施工手续,设置移动停车信号防护,封锁时间应不少于90分钟。
施工封锁完毕放行列车或单机时速度正常,线路允许速度Vmax>160 Km/h地段放行列车或单机时首列速度不得超过160 Km/h。
4.1.4无缝线路地段作业轨温严格执行《铁路线路修理规则》中的规定,焊接时轨温应不低于0度,放行列车时,轨温应在300度以下。
4.1.5 在轨道电路、电气化区段应由电务和供电人员配合。
4.1.6 站内道岔作业时,明确作业影响范围。
4.2 准备工作。
4.2.1打印作业派工单,核对作业地点、作业项目及内容。
4.2.2作业工机具及材料准备。
轨距尺、钢轨对正支架、钢轨加热枪、钢轨加热枪支架、外模、推镏机、高压油管、切割机、推镏机、氧气、液化气或丁烷、氧气压力表、液化气压力表、氧气皮管、液化气皮管、平挫刀、钢丝刷、钢直尺、塞尺、起道机、点火枪、一次性坩埚、砂模、低温测温仪、秒表、焊剂、封箱泥、封箱膏、高温火柴、氧气、丙烷、打磨机及砂轮片等,还应准备不短于6米的同类型钢轨。
4.2.3 核对工机具数量及状态。
4.2.3.1施工负责人对当日使用的量具进行检查核对。
4.2.3.2施工负责人对作业工机具进行核对,并检查机具的状态,液压油是否足量,有无漏油。
4.2.4与供电、电务有关时,通知供电、电务人员配合。
4.3 作业项目、内容及流程。
4.3.1 召开班前会。
施密特铝热焊铝热焊工艺的主要流程准备工作→轨端干燥→轨端除锈去污→对轨→夹具安装→砂模安装→封箱→预热→坩埚安装→点火→反应→拆模→推瘤→打磨。
铝热焊操作步骤1、准备工作●预先了解待焊钢轨的轨型和材质,正确选择砂型和焊剂的类型。
●出发前必须安排专人根据焊接清单清点全部施工物品,以免少带、漏带影响施工。
●对施工设备、燃气瓶等进行检查,确保使用时安全可靠。
●从焊缝两侧钢轨开始,每一侧松开2 - 4组扣件,然后至少将50m围的钢轨扣件按规锁紧,并在焊缝两侧各第一个锁紧扣件处的钢轨上,做划线记号,以便观察钢轨是否移动,然后才可以进行铝热焊焊接。
提示:在焊接过程中,如果钢轨发生明显移动则会拉伤甚至拉裂焊缝,并可能引发高温钢水从砂型中外泄,导致焊接事故。
●气温急剧变化时必须用拉伸机锁定钢轨,然后进行焊接操作。
●焊接处有缺口、损伤、磨损严重以及端面不规则的钢轨必须切除后,才能进行焊接。
●待焊钢轨在距轨端200mm围有螺栓孔时,必须对螺栓孔周边倒角,并用专用钢塞将孔塞紧,以确保钢轨能均匀传递焊接时产生的热量,钢塞必须与螺栓孔配合紧密。
2、轨端干燥砂型安装前需用预热枪对焊缝两侧1米围钢轨进行加热干燥,充分除去钢轨表面水分。
3、轨端除锈去污●在距轨端50mm围,用角磨机和钢丝刷对焊接钢轨的端面、轨头、轨腰和轨脚进行打磨清污除锈,要特别注意将轨底打磨清洁干净。
●打磨完成后,轨头端部边缘需倒角1mm×45°。
4、对轨●以轨脚处为基准,控制轨缝宽度为28+2-1mm。
●水平调整:用一米直尺分别检查焊缝两端钢轨轨头、轨腰、轨底是否平直。
如有偏差,用对轨架或者钢楔子进行调节,轨头侧面以行车面为基准进行调整。
●尖点调整:将一米直尺自由放置在轨顶,使其中点与焊缝中点相重合,用对轨架或者钢楔子对轨端高度进行调节,使直尺的两个端部与轨顶之间的间隙为1.8~2.3mm。
5、夹具安装●夹具应安装在上风方向,避免逆风安装导致火焰灼伤预热系统。
铝热反应焊接钢轨原理铝热反应焊接是一种常用于钢轨连接的焊接方法。
其原理是通过铝与铁的化学反应来实现钢轨的焊接。
以下是对铝热反应焊接钢轨原理的详细解释。
首先,铝热反应焊接使用的基本材料是铝棒和钢轨,其中铝棒中含有高纯度的铝和缓冲剂。
高纯度的铝具有良好的导热性和高温下的化学反应性,缓冲剂则用于调节铝与钢轨之间的温度和反应速率。
在铝热反应焊接过程中,先将需要连接的两段钢轨安装在一起,并在连接处预留一定的间隙,以便铝棒的引入。
接着,在连接区域的两侧分别固定铝棒。
然后,将焊接区域加热至一定温度,一般为500~600摄氏度。
这可以通过直接火焰加热、电阻加热或者感应加热等方式来实现。
当焊接区域达到所需温度后,铝棒开始熔化,并逐渐与钢轨表面接触和扩散。
在接触和扩散的过程中,铝棒中的高纯度铝与钢轨表面的氧化物发生反应,生成铝酸盐,并释放出大量的热量。
这种铝酸盐是一种形成稳定焊缝的物质,具有较高的强度和耐腐蚀性,可以有效地连接钢轨。
铝热反应焊接过程中的化学反应主要包括两个环节:氧化铝和铝与钢轨表面的物质反应。
氧化铝是铝棒表面氧化的产物,通过化学反应可以还原为铝,释放出大量的热量。
与此同时,铝与钢轨表面的物质反应形成铝酸盐,确保焊接过程的稳定性和强度。
铝热反应焊接的优势主要有以下几点。
首先,铝热反应焊接速度快,通常只需要几分钟即可完成连接。
其次,焊接过程中不需要外部填充材料,避免了焊接接头中的杂质。
此外,铝热反应焊接具有良好的焊接质量和可靠性,焊缝强度高,可长期使用。
然而,铝热反应焊接也存在一些限制和注意事项。
首先,温度的控制非常重要,如果温度过高或过低,都会影响焊接质量。
其次,焊接过程中需要控制好铝棒的使用量,过多会导致过度热量释放,而过少则无法形成稳定的焊接。
综上所述,铝热反应焊接是一种常用于钢轨连接的焊接方法。
其原理是通过铝与钢轨表面的化学反应来实现焊接。
铝热反应焊接具有速度快、质量可靠等优点,但在焊接过程中对温度和材料使用量的控制需要特别注意。
钢轨铝热焊剂
钢轨铝热焊剂是一种用于焊接钢轨和铝材的热焊剂。
它主要由铝粉、氧化铝、硅粉、钠铝铁矿等组成。
热焊剂会在高温下熔化,形成液态焊渣,通过它与工件表面的接触,形成稳定的焊接界面。
钢轨铝热焊剂具有良好的焊接性能和耐久性。
它可以在不加压的情况下进行焊接,并且焊接后的接头强度高、密封性好,能够满足钢轨和铝材的连接需求。
另外,热焊剂还具有耐腐蚀性能,能够在恶劣环境下长时间使用。
使用钢轨铝热焊剂进行焊接时,需要先将工件表面进行预处理,去除杂质和氧化层,然后将热焊剂均匀涂抹在焊接面上。
接下来,在加热的条件下,热焊剂会熔化并与工件表面发生反应,形成焊接接头。
最后,待焊接接头冷却后,即可得到稳定的焊接连接。
总的来说,钢轨铝热焊剂是一种可靠的焊接材料,能够实现钢轨和铝材的有效连接,在铁路、地铁、交通运输等领域有广泛应用。
铝热焊工艺流程图施工作业环境及施工设备和产品使用技术要求1、寒冷、刮风及下雨天焊接时,必须搭设帐篷,并对焊接区域做好保温措施。
气温低于0℃及大风、大雨天气严禁焊接。
当温差变化大时必须使用拉轨器在保证轨缝大小稳定的情况下进行焊接。
2、铝热焊剂应当密封包装,要有干燥的储藏环境,要有包装标记,便于识别产品类型,生产日期。
3、砂模是预制好的,并与待焊钢轨断面吻合;包装上有标记,便于识别产品类型,生产日期;不得受潮、破损、开裂。
4、坩埚使用前不得受潮、破损、开裂。
配备限制钢水飞溅的坩埚盖;坩埚底部易熔塞用来控制钢水流下的时间,必须保持完好状态。
5、冬季使用氧气、丙烷采取保温措施,以保证气体的压力正常。
施工作业步骤1 施工准备1 检查施工现场,焊接前专人根据焊接物品清单进行清点以防漏带,影响施工。
2 检查施工机具且试用,保证焊接前设备的完好率100%。
用肥皂水检测氧气瓶、燃气瓶及其他系统,如有漏气情况不能使用。
3 检查轨道的平直度和表面情况。
检查钢轨端头有无裂缝、倾斜或其它缺陷,当轨端有低接头时必须锯掉低接头。
有大于2mm深的掉角等必须锯除。
4 检查轨缝大小与位置以及接头相错量情况。
焊缝不得落在轨枕上,轨缝位置须距轨枕边100mm以上,保证左右股钢轨拉伸时接头相错量满足小于100mm的要求。
5 测量轨温。
在钢轨背光一侧测量轨温,当轨温低于0℃时不进行焊接。
6 焊接钢轨两侧50m范围内必须严格按规定上紧扣件,确保焊接时轨缝间隙不得发生移动,影响焊接质量甚至发生钢水泄露。
2 轨端干燥对轨端除锈去污前可用预热枪对钢轨焊缝两侧1米范围内烘烤,充分排除钢轨表面水分及油污。
3轨端除锈去污用带有钢丝刷的角磨机对焊接钢轨端部、两侧、轨头和轨底的锈污进行打磨清洁,范围为100-150mm,特别要重视轨底的清洁,轨端不垂直度≤1mm。
1 轨缝调整:在轨头和轨底的两侧进行测量,同等条件下,轨缝须满足25±2mm。
焊接过程中保持间隙不变,从对轨开始禁止在焊缝两端各50m 范围内松扣件、起拨线路、拉轨撞轨和通行车辆,直至焊接完毕,轨温降至300℃以下为止或浇注30分钟以后。
铝热焊接工艺的13个步骤1、到焊接现场前的准备工作:在出发到焊接现场之前,依据标准清单,检查并落实是否已备齐铝热焊接所必需的所有工具,材料,设备以及资料2、在焊接现场的准备工作:对焊接现场的环境条件进行综合评估,对任何可能导致火灾或者安全事故的隐患务必进行清除。
3、轨道的准备工作:采取适当的防护措施,避免钢轨在对接,对正以及焊接的过程中发生移动。
4、钢轨端头的准备工作:仔细检查钢轨端头,并做好焊接前的清理工作,使其达到铝热焊接所具备的条件。
5、钢轨端头的对正:正确的做好轨端的间隙设定,垂直对正和水平对正,并消除钢轨端头间的不等倾斜,这一步的工作至关重要,如若其中任何一个工作没有做好,到将导致焊接失败。
6、砂模的准备:检查并确定砂模的所有部件都已齐全,将其正确安装至钢轨端头,涂上封箱泥,这一步也非常重要,如果没有做好,焊完后的接头将有缺陷存在。
7、预热:按规定时间对砂模和钢轨端头进行加热。
请注意:预热火焰调节的精确程度以及预热时间将直接影响整个接头的质量。
8、焊药包的准备:检查焊药包内物品是否齐全,有无受潮以及破损现象,将焊药按要求装入QPCJ坩锅内。
9、浇注:到规定的时间停止预热,将QPCJ坩锅正确放置于砂模的正中位置上,点燃焊药并监视焊药的浇注过程,注意计时。
10、拆模与推瘤:浇注完毕后等待一定的时间后,在拆除砂模,推瘤,并除掉余烬。
11、热打磨:推瘤后立即进行打磨,使其接近钢轨,打磨接头的轨内和轨外表面。
12、冷打磨:打磨接头处的焊接隆起,并打磨至与钢轨的运行表面齐平,在热打磨和冷打磨的过程中,工作的精确程度将决定接头的可靠性。
13、收尾工作:检查焊好的接头,做好焊接记录并贴上标记,将轨道恢复至标准状态,清理焊接现场,撤销轨道防护措施。
施密特铝热焊铝热焊工艺的主要流程准备工作→轨端干燥→轨端除锈去污→对轨→夹具安装→砂模安装→封箱→预热→坩埚安装→点火→反应→拆模→推瘤→打磨。
铝热焊操作步骤1、准备工作●预先了解待焊钢轨的轨型和材质,正确选择砂型和焊剂的类型。
●出发前必须安排专人根据焊接清单清点全部施工物品,以免少带、漏带影响施工。
●对施工设备、燃气瓶等进行检查,确保使用时安全可靠。
●从焊缝两侧钢轨开始,每一侧松开2 - 4组扣件,然后至少将50m范围内的钢轨扣件按规范锁紧,并在焊缝两侧各第一个锁紧扣件处的钢轨上,做划线记号,以便观察钢轨是否移动,然后才可以进行铝热焊焊接。
提示:在焊接过程中,如果钢轨发生明显移动则会拉伤甚至拉裂焊缝,并可能引发高温钢水从砂型中外泄,导致焊接事故。
●气温急剧变化时必须用拉伸机锁定钢轨,然后进行焊接操作。
●焊接处有缺口、损伤、磨损严重以及端面不规则的钢轨必须切除后,才能进行焊接。
●待焊钢轨在距轨端200mm范围内有螺栓孔时,必须对螺栓孔周边倒角,并用专用钢塞将孔塞紧,以确保钢轨能均匀传递焊接时产生的热量,钢塞必须与螺栓孔配合紧密。
2、轨端干燥砂型安装前需用预热枪对焊缝两侧1米范围内钢轨进行加热干燥,充分除去钢轨表面水分。
3、轨端除锈去污●在距轨端50mm范围内,用角磨机和钢丝刷对焊接钢轨的端面、轨头、轨腰和轨脚进行打磨清污除锈,要特别注意将轨底打磨清洁干净。
●打磨完成后,轨头端部边缘需倒角1mm×45°。
4、对轨●以轨脚处为基准,控制轨缝宽度为28+2-1mm。
●水平调整:用一米直尺分别检查焊缝两端钢轨轨头、轨腰、轨底是否平直。
如有偏差,用对轨架或者钢楔子进行调节,轨头侧面以行车面为基准进行调整。
●尖点调整:将一米直尺自由放置在轨顶,使其中点与焊缝中点相重合,用对轨架或者钢楔子对轨端高度进行调节,使直尺的两个端部与轨顶之间的间隙为1.8~2.3mm。
5、夹具安装●夹具应安装在上风方向,避免逆风安装导致火焰灼伤预热系统。
●调整预热枪管与轨面平行。
●用多用塞尺设定万能夹紧装置安装位置和预热枪高度,预热枪头高度一般设为40mm。
●在进行道岔铝热焊时,如果待焊钢轨周围操作空间狭小,可以使用弓形夹具。
6、砂型安装●确认砂型无裂痕、无缺损、无受潮,否则不能使用。
●砂型浇注孔略作修整,防止预热和浇注时砂粒脱落,造成焊接夹渣。
●必要时,将砂型贴合钢轨侧面进行左右摩擦,使砂型与钢轨装配处紧密贴合。
提示:如果砂型与钢轨配合不良,可能会造成钢水泄漏的焊接事故。
●安装砂型时,浇注孔要对准焊缝中心,并与轨底垂直,以确保焊缝两端钢轨特别是轨底预热均匀。
●安装三片模底模板时,底模一定要前后、左右对中,并且要紧贴轨底。
●第一片砂型安装完毕后,在轨头处放置白卡纸并塞紧缝隙,然后合上第二片砂型。
放置时,白卡纸必须露出侧模板。
提示:白卡纸燃烧后,会形成碳膜可以保护轨面。
●锁紧夹具时,应由一人完成,使两侧均匀夹紧。
●安装砂型过程中,切勿让砂粒等杂物落入焊缝型腔内。
7、封箱封箱是铝热焊操作过程中比较关键的步骤,应高度注意,如果封箱发生问题,很容易造成泄漏钢水的焊接事故。
●盖上砂模盖,防止砂粒等杂物落入焊缝型腔内,造成焊接夹杂。
●首先对轨底、轨头处缝隙用封箱砂塞紧压实,然后整体封箱,用捣实棒将所有缝隙捣紧捣实。
●在砂型顶端,两侧模板之间的封箱砂要填满砂型凹槽,防止浇注时钢水从两砂型之间的侧缝处淌出。
●将侧模板顶端的边耳,覆盖上封箱砂以保护侧模板。
●试放分流塞,如果过紧,进行适当修锉。
●封箱结束后,焊接负责人应仔细检查封箱是否达到规定要求,以确保焊接成功。
●将灰渣盘安装在侧模板的挂臂上,要挂稳落位,以避免熔渣流入时灰渣盘发生倾斜甚至脱落。
注:a, 封箱砂的制作:将5kg干封箱砂放入合适容器内,加入400ml水,用力搓揉、搅拌,使所有封箱砂湿度均匀一致,然后做落砂试验,以检验封箱砂是否合格。
(如果使用本公司已经制作好的湿封箱砂,则不需要上述操作)。
b, 落砂试验:用手抓一把封箱砂,稍用力将砂攥成团,在1米高度松开手使砂团自由落下,观察封箱砂落地情况(见下图),判定封箱砂制作是否合格。
8、预热过程的控制●预热气体压力参数:(A系列)氧气和丙烷的工作压力分别是3.5Bar和1.0Bar。
(B系列)氧气和丙烷的工作压力分别是4.5Bar和1.2Bar。
(C系列)氧气和丙烷的工作压力分别是5.0Bar和1.5Bar。
●火焰调节:先微开预热枪的氧气阀门,3秒钟后微开燃气阀门,再点火。
然后交替开大两个阀门,直到氧气阀门完全打开为止。
●调节燃气阀门,控制火焰形态,使蓝色的焰芯长度保持在15~20mm范围内,此时火焰为中性火焰提示:在火焰调节过程中,时刻观察氧气和丙烷工作压力是否符合参数要求。
●用预热枪对两个灰渣盘稍作烘烤,去除灰渣盘可能带有的水分。
●将预热枪安置在预热枪支座上,调节枪头垂直并在焊缝中的位置呈前后左右置中,火焰喷出浇注孔,开始预热计时。
提示:在浇注孔上方的火焰长度大约为50cm。
●密切关注整个预热过程,特别是轨腰受热颜色的变化,预热完成时,轨腰的温度为950~1000℃,其颜色为亮黄色。
●预热的过程中,需对分流塞作适当烘烤预热去除水分。
●预热枪头错误安装的几种情况如下:枪头过高使轨脚预热不足;枪头过低使轨头预热不足;枪头不垂直、不置中使轨缝两端预热不均匀。
●预热完毕,撤除预热枪,先关闭燃气阀门,3秒钟后关闭氧气阀门。
提示:任何情况下,预热时都不可使用氧化焰。
注意:枪孔因使用气源不同而不同,当使用氧气/丙烷时,枪孔为32个,当使用氧气/乙炔时,枪孔为14个,9、坩埚的使用●打开一次性坩埚的封盖,确认坩埚壁、自熔塞完好无损,清理并倒出坩埚内浮砂。
●确认焊剂袋无破损,将焊剂反复倾倒三次,混合均匀后倒入坩埚中,使其顶部成锥形,此时可以把高温火柴放置在坩埚内的焊剂上面。
●预热完成后,立即将坩埚安置在砂型侧模板顶部定位片内,取出坩埚内高温火柴,在红热状态下的砂型浇注孔内将其擦燃,然后轻而稳地将高温火柴三分之二长度插入焊剂锥形顶部,点燃焊剂,迅速盖上坩埚盖,所有人员退离到3米以外安全距离。
提示:高温火柴插入焊剂时,切勿用力过猛,速度过快,否则高温火柴容易熄灭。
10、焊剂反应●记录者观察焊剂反应状况,当坩埚盖孔一出现明火时,为焊剂反应开始时间;一旦明火出现迅速萎缩,则为焊剂反应结束时间。
焊剂反应从开始到结束之间的时间间隔为焊剂反应时间,焊剂反应时间一般为8~15秒。
●当坩埚底部一出现钢水时,即为钢水落下时间。
钢水落下与焊剂反应结束之间的时间间隔为钢水镇静时间,钢水镇静时间一般为6~18秒。
11、拆模●浇铸完成后2分钟,移去坩埚,将其放在干燥、无易燃物的地方,然后移去灰渣盘,并将灰渣倒入坩埚中。
●浇铸完成后4分30秒钟,拆除模板和万能夹紧装置。
在拆除模板的过程中一定要小心,不要晃动砂型,更不能拉裂砂型,以免影响焊缝金属的正常结晶。
甚至导致砂型开裂,钢水流出。
●拆除模板后,及时将轨面清理干净,防止推瘤时残渣拉伤轨面。
12、推瘤●浇注完毕7分30秒,去除轨头砂型。
●7分40秒钟开始推瘤。
提示:推瘤过早会因轨头硬度过软而容易拉伤轨面;推瘤过迟会因轨头硬度过硬而难以推除焊瘤。
●推瘤完成后,用撬棍将浇注棒向外侧下方扳曲,便于下一步进行热打磨。
●浇注完毕20分钟以后,才能打掉浇注棒。
13、打磨●推瘤完成后,可以立即进行粗打磨,以节省施工时间。
●焊头温度降至300℃以下时才能放车通行,焊头冷却期间,不得采取浇水等手段进行强制冷却。
●焊头冷却至环境温度后,进行精打磨,精打磨标准按照铁道部TB/T1632.3 - 2005《钢轨焊接第3部分:铝热焊接》规定的技术条件执行。
14、完成焊接●焊接完成后,将熔渣、废钢料、废砂型等清理干净,装入反应后的坩埚中,撤离工地时带到指定的场所处理,不得将其丢弃在施工现场,造成对铁路沿线环境的垃圾污染。
●将焊接点涂抹上油,做好标记,拆除对轨架或钢楔子,按规范要求恢复轨道正常的通车条件。
●做好焊接纪录,存档保管。
铝热焊基本原理:铝热化学反应是一个氧化还原的反应,利用还原金属(铝)和氧化金属(氧化铁),铁合金和铁钉屑等按比例配成的铝热焊剂,放在特制的坩埚中,用高温火柴点燃,立即产生强烈的化学反应,在反应过程中铁(Fe)被还原出来,由于铁比重大沉于坩埚底部,铝氧化成氧化铝(Al2O3)溶渣较轻,浮于上部,同时产生巨大的热量,高温的铝热钢水随即浇铸进轨缝砂模中,将两轨端熔化,浇注钢水本身又作为填充金属,将钢轨焊接起来。
其化学反应式:Fe2O3+2Al →2Fe + Al2O3 +850KJ焊接系数系列表:A系列预热枪高度40(mm)氧气3.5(Bar)丙烷1.0(Bar)预热时间 5.0-6.0分焊缝宽度28+2-1(mm)尖点高度(mm)1.5-2.0拆模时间4分30秒轨头砂型去除时间7(分)30秒推瘤时间7(分)40(秒)B系列预热枪高度40(mm)氧气4.5(Bar)丙烷1.2(Bar)预热时间 4.0-5.0分焊缝宽度28+2-1(mm)尖点高度(mm)1.5-2.0拆模时间4分30秒轨头砂型去除时间7(分)30秒推瘤时间7(分)40(秒)C系列预热枪高度30-35(mm)氧气5.0(Bar)丙烷1.5(Bar)预热时间 2.0分焊缝宽度28+2-1(mm)尖点高度(mm)1.5-2.0拆模时间4分30秒轨头砂型去除时间7(分)30秒推瘤时间7(分)40(秒)注意:1.预热的关键是要控制后火焰形态,注意观察轨端预热效果。
2.冬季轨温低于5度以下时,不推荐铝热焊施工。
特殊情况必须施工时,则燃气压力和预热时间需要适当调整,并要采取焊后保温措施。
详细技术要求请咨询施密特公司。
3.上述预热参数仅适用于60kg/m钢轨。
焊接50kg/m钢轨时,预热时间相应缩短一分钟。
铝热焊劳动保护1、进行钢轨打磨时,一定要佩戴面罩或眼镜。
2、操作铝热焊时,一定要穿纯棉工作服防止烫伤。
3、佩戴皮手套,脚穿防护鞋和护罩。
4、看火时要佩戴5度墨镜以保护眼睛不受伤害。
常见的铝热焊缺陷及原因分析1、夹杂特征:断口处存在不规则体积的夹渣,一般呈暗灰色。
形成原因:自熔塞打开过早使焊渣未来得及和钢水分离;或者其他杂物进入焊缝;封箱过程中,预热过火,轨端“滴泪”;轨端不洁等。
2、未焊透特征:断口呈未溶合状态。
产生原因:预热温度不够或不均匀;砂模孔与轨脚对位不准确,间隙不均匀。
3、气孔特征:接头内部表面光滑的圆形或椭圆形的孔。
主要原因:焊剂、砂模、坩埚受潮;封箱砂过潮;轨端的水份和油污没有清理干净。
4、未熔合特征:接头内部熔合区呈平整性断裂。
主要原因:焊接浇注时,钢轨受拉,轨缝发生位移。
十二、安全事项1、氧气、丙烷、乙炔的存放、运输和使用必须遵照国家《易燃易爆化学物品消防安全监督管理办法》执行。
