---------------------------------------------------------------最新资料推荐------------------------------------------------------2.4G无线鼠标及RF接收器原理图12345678R2 VCC 150K VCCRESTSPI_MISO OSCO C5 OSCI N/A Y1 4MHz RA 1M C2 27P C3 27P主控电路RF电路VCC R5 VCC 150K RF_CS#R6RF_RSTC6 VCC 104R7 4.7~10RTVCCC7 10uF A150KAR1 20KANT U1 P55 P54 TCC GND SPI_MISO SPI_CLK SPI_MOSI RF_CS# LVD# PD#/ID DPI_BTN MBUTTON RBUTTON 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 P55 P54 TCC VDD NC VSS INT P50 P51 P52 P53 P60 P61 P62 P63 P64 P56 P57 RESET OSCI OSCO P77 P76 P75 P74 P73 P72 P71 P70 P67 P66 P65 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 P56 P57 REST OSCI OSCO PKT_FLAG IIC_SDA P75 P74 IIC_SCL SNS_CS# ZWH_C ZWH_A ZWH_B LBUTTON VCC C1 104 C4 104L2 * CF1 *ANT 2. 4GCF2 *VCC+1.8V C16 30PF VCC Y3 12M C15 30PF +1.8V C14 0. 1uF C8 2.2UF ANT R9 680K U3 R8 560R24 23 22 21 20 19C10 0.1uF TVCC C9 0.1uF BSE28A DICE B 1 2 3 4 U2 A0 A1 A2 VSS VCC WP SCL SDA 8 7 6 5 R4 10KXTALO VDD_IN GND CKPHA LDO_VOUT VDD_IOIIC_SCL IIC_SDA24C02(SOP-8)IF_VDD AMS_VDD FIFO_FLAG RXCLK PKT_FLAG GND1 2 3 4 5 6XTALI PLL_VDD VCO_VDD ANT GND RF_VDDSPI_MISO RESET_n SPI_CLK SPI_MOSI SPI_SS DIG_VDD18 17 16 15 14 13SPI_MISO RF_RST SPI_CLK SPI_MOSI RF_CS# +1.8V C11 10nF按键、编码电路S4 DPI_BTN S7 PD#/ID S1 LBUTTON S3 MBUTTON C RBUT TON S2 RIGHT MIDDLE LFETCOM B A7 8 9 10 11 12DPI +1.8V PD/ID1/ 4C13 0.1uF SE1 EC10E8713 DICEC12 10NFPKT_FLAG3 2 1ZWH_C ZWH_B ZWH_ACR3 VCCRST5030#POWER电路B+ BT1 1. 5V X1 C17 104 C18 47uF L1 100uH 3 LXD3 SS12 U4GND低电压检测电路VCC D1 VCC C19 * C20 104 C21 100uF B+ 3 R10 *(150R)GNDSensor电路D2 LED120K R11 VCC *(100R)*R3在16083和A5030上使用, A5090不用R3. *R11在16083和A5030上用100R *R11在A5090上用180RVout2Batt_Low IIC_SCL 1 LVD#U6 SPI_MISO RST5030# SNS_CS# VCC R12 150K ADNS5030 ，16083，A5090 Vout 1 2 3 4 MISO XY_LED NRESET NCS MOSI VDD3 GND SCLK 8 7 6 5 SPI_MOSI VCC GND SPI_CLK VCC + C23 10uF C22 1041BL8530-XX(SOT-89)VinU5 BL8506-XX(SOT-23)D2备注:带*的元器件为选用或根据具体情况选定Title Size A4 Date: File: 1 2 3 4 5 6 Number Revision Sheet of Drawn By: 7DGiGa HiD-V2-SE-5030/16083/509020100309 WYJ8V2.3---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1234AARF电路+1.8V 3V3 C9 0.1uF R3 3.3R RF3V3 C8 0.1uF C7 4.7uF/6.3V主控电路3V3 C2 4.7uF/6.3VD+ 3V3 GND OSCO OSCI+5V C5 4.7uF/10V C1 104OSCOC4 Y1 12M30P(15P)OSCI C3 24P(12P)DSPI_MISO RF_RST#24 23 22 21 20 19OSCI B +1.8V 2.2nF C11 2.2UF ANT L2 ANT1 * CF1 *RFIXP54 P55 P56 P57 P60C141 2 3 4 5D+ V3.3 VSS OSCO OSCI20 19 18 17 16DP92 P93 P52 P53VDD P66 P65 P62 P6115 14 13 12 11+5V LED# E2_WP ID_KEY IIC_SDA BXTALO VDD_IN GND CKPHA LDO_VOUT VDD_IOIF_VDD AMS_VDD FIFO_FLAG RXCLK PKT_FLAG GND1 2 3 4 5 6XTALI PLL_VDD VCO_VDD ANT GND RF_VDDSPI_MISO RESET_n SPI_CLK SPI_MOSI SPI_SS DIG_VDD18 17 16 15 14 13SPI_MISO RF_RST# SPI_CLK SPI_MOSI RF_CS# +1.8V C10 10nF C13 0.1uF R2 3V3 10KSPI_CLK 6 SPI_MOSI 7 8 RF_CS# PKT_FLAG 9 IIC_SCL 10U2 SE95CQ(QFN-20)或SE95CD(DICE)以上是SE95BQ/SE95BD 的升级版1 2 3 SCL GND SDA WP VCC 5 4 E2_WP 3V3 C6 104IIC_SCL GND IIC_SDA+1.8V PKT_FLAG C C12 0.1uF 3V3 R1根据 D1的LED特性确定 R1 0-560R D1 LED LED# +5V DD+ R11 3.3R R9 R10 USBA 33R 33R 1 2 3 4 VCC DD+ GND57 8 9 10 11 12U1 R8713(QFN-24)或8713(DICE)U3 SE24C02TB(TSOT-23-5)CID_KEYL1 SID ID KEY选用电路Bead 需过安规时，R9，R10 ，R11 ，L1用上述值否则直接短路DTitle Size A4 Date: File: 1 2 3GiGa HiD 2.4G Nano RX接收器原理图NumberDGiGa HiD-V2-SE-Nano RXSheet of Drawn By: WYJ3/ 44RevisionV2.320100131。

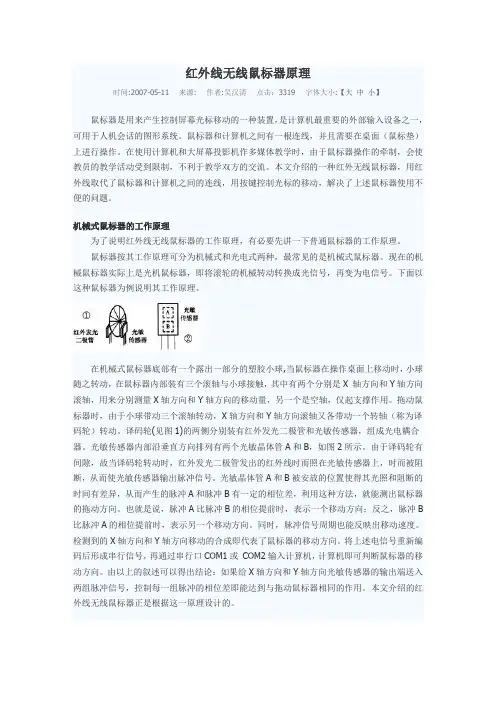

红外线无线鼠标器原理时间:2007-05-11 来源: 作者:吴汉清点击：3319 字体大小:【大中小】鼠标器是用来产生控制屏幕光标移动的一种装置，是计算机最重要的外部输入设备之一，可用于人机会话的图形系统。
鼠标器和计算机之间有一根连线，并且需要在桌面（鼠标垫）上进行操作。
在使用计算机和大屏幕投影机作多媒体教学时，由于鼠标器操作的牵制，会使教员的教学活动受到限制，不利于教学双方的交流。
本文介绍的一种红外无线鼠标器，用红外线取代了鼠标器和计算机之间的连线，用按键控制光标的移动，解决了上述鼠标器使用不便的问题。
机械式鼠标器的工作原理为了说明红外线无线鼠标器的工作原理，有必要先讲一下普通鼠标器的工作原理。
鼠标器按其工作原理可分为机械式和光电式两种，最常见的是机械式鼠标器。
现在的机械鼠标器实际上是光机鼠标器，即将滚轮的机械转动转换成光信号，再变为电信号。
下面以这种鼠标器为例说明其工作原理。
在机械式鼠标器底部有一个露出一部分的塑胶小球,当鼠标器在操作桌面上移动时，小球随之转动，在鼠标器内部装有三个滚轴与小球接触，其中有两个分别是X 轴方向和Y轴方向滚轴，用来分别测量X轴方向和Y轴方向的移动量，另一个是空轴，仅起支撑作用。
拖动鼠标器时，由于小球带动三个滚轴转动，X轴方向和Y轴方向滚轴又各带动一个转轴（称为译码轮）转动。
译码轮(见图1)的两侧分别装有红外发光二极管和光敏传感器，组成光电耦合器。
光敏传感器内部沿垂直方向排列有两个光敏晶体管A和B，如图2所示。
由于译码轮有间隙，故当译码轮转动时，红外发光二极管发出的红外线时而照在光敏传感器上，时而被阻断，从而使光敏传感器输出脉冲信号。
光敏晶体管A和B被安放的位置使得其光照和阻断的时间有差异，从而产生的脉冲A和脉冲B有一定的相位差，利用这种方法，就能测出鼠标器的拖动方向。
也就是说，脉冲A比脉冲B的相位提前时，表示一个移动方向；反之，脉冲B 比脉冲A的相位提前时，表示另一个移动方向。

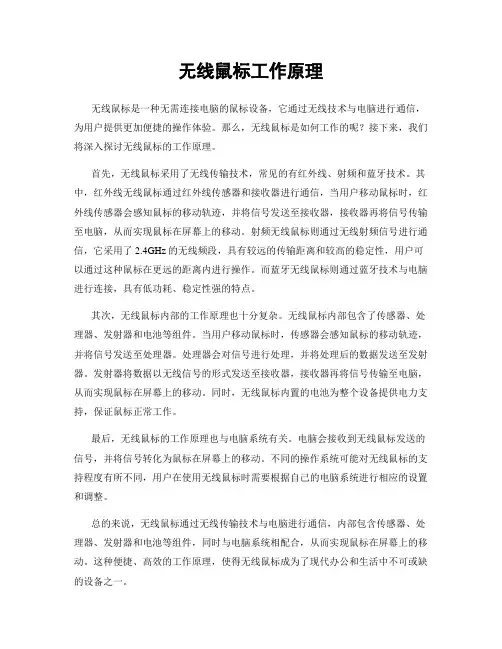

无线鼠标工作原理无线鼠标是一种无需连接电脑的鼠标设备，它通过无线技术与电脑进行通信，为用户提供更加便捷的操作体验。
那么，无线鼠标是如何工作的呢？接下来，我们将深入探讨无线鼠标的工作原理。
首先，无线鼠标采用了无线传输技术，常见的有红外线、射频和蓝牙技术。
其中，红外线无线鼠标通过红外线传感器和接收器进行通信，当用户移动鼠标时，红外线传感器会感知鼠标的移动轨迹，并将信号发送至接收器，接收器再将信号传输至电脑，从而实现鼠标在屏幕上的移动。
射频无线鼠标则通过无线射频信号进行通信，它采用了2.4GHz的无线频段，具有较远的传输距离和较高的稳定性，用户可以通过这种鼠标在更远的距离内进行操作。
而蓝牙无线鼠标则通过蓝牙技术与电脑进行连接，具有低功耗、稳定性强的特点。
其次，无线鼠标内部的工作原理也十分复杂。
无线鼠标内部包含了传感器、处理器、发射器和电池等组件。
当用户移动鼠标时，传感器会感知鼠标的移动轨迹，并将信号发送至处理器。
处理器会对信号进行处理，并将处理后的数据发送至发射器。
发射器将数据以无线信号的形式发送至接收器，接收器再将信号传输至电脑，从而实现鼠标在屏幕上的移动。
同时，无线鼠标内置的电池为整个设备提供电力支持，保证鼠标正常工作。
最后，无线鼠标的工作原理也与电脑系统有关。
电脑会接收到无线鼠标发送的信号，并将信号转化为鼠标在屏幕上的移动。
不同的操作系统可能对无线鼠标的支持程度有所不同，用户在使用无线鼠标时需要根据自己的电脑系统进行相应的设置和调整。
总的来说，无线鼠标通过无线传输技术与电脑进行通信，内部包含传感器、处理器、发射器和电池等组件，同时与电脑系统相配合，从而实现鼠标在屏幕上的移动。
这种便捷、高效的工作原理，使得无线鼠标成为了现代办公和生活中不可或缺的设备之一。

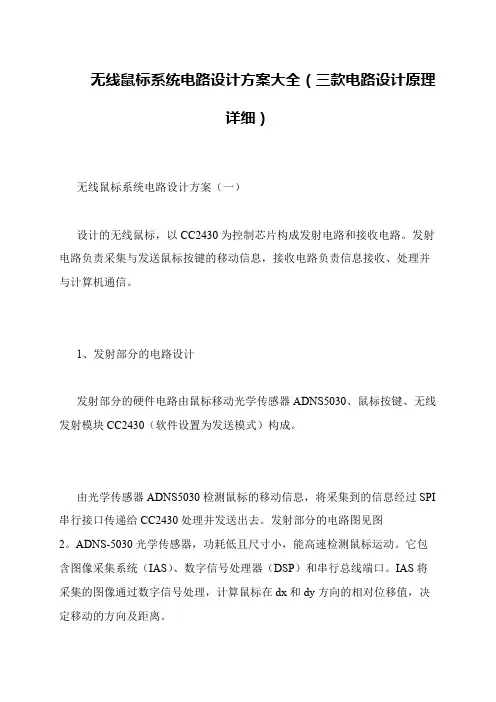

无线鼠标系统电路设计方案大全（三款电路设计原理
详细）
无线鼠标系统电路设计方案（一）
设计的无线鼠标，以CC2430为控制芯片构成发射电路和接收电路。
发射电路负责采集与发送鼠标按键的移动信息，接收电路负责信息接收、处理并与计算机通信。
1、发射部分的电路设计
发射部分的硬件电路由鼠标移动光学传感器ADNS5030、鼠标按键、无线发射模块CC2430（软件设置为发送模式）构成。
由光学传感器ADNS5030检测鼠标的移动信息，将采集到的信息经过SPI 串行接口传递给CC2430处理并发送出去。
发射部分的电路图见图
2。
ADNS-5030光学传感器，功耗低且尺寸小，能高速检测鼠标运动。
它包含图像采集系统（IAS）、数字信号处理器（DSP）和串行总线端口。
IAS将采集的图像通过数字信号处理，计算鼠标在dx和dy方向的相对位移值，决定移动的方向及距离。
无线鼠标工作原理无线鼠标是一种通过无线技术与计算机进行通信的输入设备，它摆脱了传统有线鼠标的限制，给用户带来了更大的便利。
那么，无线鼠标是如何工作的呢？接下来，我们将从无线鼠标的工作原理、无线技术和传感器技术等方面进行详细介绍。
首先，让我们来了解一下无线鼠标的工作原理。
无线鼠标主要由两部分组成，鼠标本体和接收器。
鼠标本体内部搭载了一块电池，以供无线传输模块和传感器模块工作。
当用户移动鼠标时，传感器模块会感知到鼠标的运动轨迹和速度，并将这些信息转化为电信号。
然后，无线传输模块将这些电信号通过无线技术发送给接收器。
接收器接收到信号后，将其转化为计算机可以识别的指令，从而实现了鼠标在屏幕上的移动和点击操作。
其次，让我们来了解一下无线技术在无线鼠标中的应用。
无线鼠标主要采用了红外线或者射频技术进行信号传输。
红外线技术通过红外线LED和接收器之间的反射来实现数据传输，而射频技术则是通过无线电波来进行数据传输。
这两种技术都能够实现稳定的无线传输，让用户在使用无线鼠标时不会受到线缆的束缚，从而提高了操作的便利性和灵活性。
最后，让我们来了解一下无线鼠标中的传感器技术。
无线鼠标通常采用了光学传感器或激光传感器来感知鼠标的运动轨迹。
光学传感器通过LED和光学传感器来感知鼠标在桌面上的运动，而激光传感器则使用了激光来进行运动感知，具有更高的精度和灵敏度。
这些传感器技术能够准确地感知鼠标的运动，从而让用户在操作鼠标时更加流畅和精准。
综上所述，无线鼠标通过无线技术和传感器技术的应用，实现了与计算机的无线通信和精准操作。
它摆脱了传统有线鼠标的限制，给用户带来了更大的便利和舒适的操作体验。
希望通过本文的介绍，读者能够更加深入地了解无线鼠标的工作原理，从而更好地使用和维护无线鼠标。
前言：键盘鼠标是大家每天接触最多的电脑配件之一，作为最主要的输入工具，键鼠早已是每部电脑不可或缺的一部分。
另外，还有为数不少的外设爱好者，喜欢各种精美的键鼠，常常活跃在外设论坛。
于是，我们经常听到DPI、FPS等等关于键鼠的术语，到底它们代表什么意思呢？今天我们就一起来次大充电吧！一、各类鼠标引擎工作原理传统光学鼠标的工作原理传统光学鼠标工作原理示意图光学跟踪引擎部分横界面示意图光学鼠标主要由四部分的核心组件构成，分别是发光二极管、透镜组件、光学引擎（Optical Engine）以及控制芯片组成。
光学鼠标通过底部的LED灯，灯光以30度角射向桌面，照射出粗糙的表面所产生的阴影，然后再通过帄面的折射透过另外一块透镜反馈到传感器上。
什么是激光鼠标？学过物理学的朋友都知道，光具有波粒二象性，干涉和衍射特性就是激光鼠标产生的灵感和起源。
激光鼠标其实也是光电鼠标，只不过是用激光代替了普通的LED光〃好处是可以通过更多的表面，因为激光是Coherent Light（相干光），几乎单一的波长，即使经过长距离的传播依然能保持其强度和波形；而LED 光则是Incoherent Light（非相干光）。
激光鼠标传感器获得影像的过程是根据，激光照射在物体表面所产生的干涉条纹而形成的光斑点反射到传感器上获得的，而传统的光学鼠标是通过照射粗糙的表面所产生的阴影来获得。
因此激光能对表面的图像产生更大的反差，从而使得“CMOS成像传感器”得到的图像更容易辨别，提高鼠标的定位精准性。
罗技“DARK FIELD”无界激光引擎罗技“DARK FIELD”无界激光引擎罗技Darkfield无界技术采用暗视野显微来探测表面上的微观颗粒和微小的划痕，而不是追踪表面本身。
与我们的眼睛能够看清夜晚的天空一样，鼠标的传感器将洁净的玻璃视为有着许多亮点的黑色背景，而这些亮点就是灰尘。
然后，传感器能够通过这些点的运动精确追踪鼠标的移动。
（《真正征服玻璃!罗技09新旗舰鼠标视频评测》）微软蓝影引擎的技术原理：蓝影引擎的技术原理Blue Track蓝影技术是微软独有的。
2.4 GHz无线鼠标键盘接收器的设计∙随着无线通信技术的不断发展，近距离无线通信领域出现了蓝牙、RFID、WIFI等技术。
这些技术不断应用在嵌入式设备及PC外设中。
2．4 GHz无线鼠标键盘使用24～2．483 5 GHz无线频段，该频段在全球大多数国家属于免授权使用，这为无线产品的普及扫清了最大障碍。
用户可迅速地进入与世界同步的无线设计领域，最大限度地缩短设计和生产时间，并且具有完美性能，能够替代蓝牙技术。
1 系统硬件结构∙2．4 GHz无线鼠标键盘接收器主要实现鼠标、键盘等HID类设备在PC机上的枚举识别过程和接收无线鼠标或键盘发送的数据（包括按键值、鼠标的上下左右移动等），并将接收到的数据通过USB接口传送给PC机，实现鼠标键盘的无线控制功能。
接收器主要由USB接口部分、MCU和无线接收部分组成。
系统硬件框图如图l所示。
1. 1 USB接口部分系统采用H OLT EK公司生产的8位USB多媒体键盘编码器HT82K95E作为系统核心。
鼠标、键盘等HID类设备为低速设备，所以接收器要能同时实现鼠标和键盘数据同PC机的双向传输。
MCU首先必须具有低速的USB接口，并且最少支持3个端点（包括端点O）。
综合考虑选用了 HT82K95E作为本系统的主控芯片。
本系统的USB接口部分电路图如图2所示，其中电阻R100、R101、R102、R103、R104和电容C102、C114和C115用于EMC。
由于鼠标和键盘设备属于从设备，所以应在USB-信号线上加1．5 kΩ的上拉电阻。
1．2 MCU部分MCU的复位电路采用由R108和C105组成的RC积分电路实现上电复位功能。
上电瞬间，由于电容电压不能突变，所以复位引脚为低电平，然后电容开始缓慢充电，复位引脚电位开始升高，最后变为高电平，完成芯片的上电复位。
HT82K95E微控制器内部还包含一个低电压复位电路（LVR），用于监视设备的供电电压。
如果设备的供电电压下降到0．9 V～VLVR的范围内并且超过1 ms的时间，那么LVR就会自动复位设备。
几种鼠标电路图1、USB接口鼠标电路图2、电脑无线鼠标电路图3、光电鼠标电路图4、鼠标电路图5、有线USB 光学游戏鼠标电路图A5020方案6、有线USB激光鼠标电路图7、3键USB 有线激光游戏鼠标电路图A7550+CY63743方案8、自制无线鼠标电路图光电鼠标电路图1、两款光电鼠标电路光电鼠标电路一般由两片集成电路与外围元件组成。
一片稍大的是COMS 感光集成电路，另一片一般为鼠标专用集成电路。
CMOS 感光芯片通过检测光电部件因鼠标移动产生的光线变化而得到位置信号，送到鼠标专用集成电路的X、Y 输入端。
而鼠标专用集成电路再检测左、右按键，滚轮键及滚轮前后转到等信息随着CLK时钟信号一起传输给计算机的PS2 或USB 端口。
USB 光电鼠标电路图①为使用GL603 - USB 鼠标集成电路芯片和H2000(400CPI、每秒1500 次扫描) 光电感应芯片的USB 光电鼠标电路图。
PS2 接口鼠标电路图②为使用PAN101 - 208 (800CPI 光学分辨率,2000 次扫描/ 秒) 光电感应芯片和84510 系列鼠标集成电路芯片的PS2 接口光电鼠标电路。
2、光电鼠标原理与电路图传统光学鼠标的工作原理传统光学鼠标工作原理示意图光学跟踪引擎部分横界面示意图光学鼠标主要由四部分的核心组件构成，分别是发光二极管、透镜组件、光学引擎（Optical Engine）以及控制芯片组成。
光学鼠标通过底部的LED灯，灯光以30度角射向桌面，照射出粗糙的表面所产生的阴影，然后再通过平面的折射透过另外一块透镜反馈到传感器上。
当鼠标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图片的前后对比分析处理，以判断鼠标移动的方向以及位移，从而得出鼠标x, y方向的移动数值。
再通过SPI 传给鼠标的微型控制单元（Micro Controller Unit）。
鼠标的处理器对这些数值处理之后，传给电脑主机。
⼏种⿏标电路图 1、USB接⼝⿏标电路图2、电脑⽆线⿏标电路图3、光电⿏标电路图4、⿏标电路图5、有线USB 光学游戏⿏标电路图A5020⽅案6、有线USB激光⿏标电路图7、3键USB 有线激光游戏⿏标电路图 A7550+CY63743⽅案8、⾃制⽆线⿏标电路图光电⿏标电路图1、两款光电⿏标电路光电⿏标电路⼀般由两⽚集成电路与外围元件组成。
⼀⽚稍⼤的是COMS 感光集成电路，另⼀⽚⼀般为⿏标专⽤集成电路。
CMOS 感光芯⽚通过检测光电部件因⿏标移动产⽣的光线变化⽽得到位置信号，送到⿏标专⽤集成电路的X、Y 输⼊端。
⽽⿏标专⽤集成电路再检测左、右按键，滚轮键及滚轮前后转到等信息随着CLK时钟信号⼀起传输给计算机的PS2 或USB 端⼝。
USB 光电⿏标电路图①为使⽤GL603 - USB ⿏标集成电路芯⽚和H2000(400CPI、每秒1500 次扫描) 光电感应芯⽚的USB光电⿏标电路图。
PS2 接⼝⿏标电路图②为使⽤PAN101 - 208 (800CPI 光学分辨率,2000 次扫描/ 秒) 光电感应芯⽚和84510 系列⿏标集成电路芯⽚的PS2 接⼝光电⿏标电路。
2、光电⿏标原理与电路图传统光学⿏标的⼯作原理传统光学⿏标⼯作原理⽰意图光学跟踪引擎部分横界⾯⽰意图 光学⿏标主要由四部分的核⼼组件构成，分别是发光⼆极管、透镜组件、光学引擎（Optical Engine）以及控制芯⽚组成。
光学⿏标通过底部的LED灯，灯光以30度⾓射向桌⾯，照射出粗糙的表⾯所产⽣的阴影，然后再通过平⾯的折射透过另外⼀块透镜反馈到传感器上。
当⿏标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图⽚的前后对⽐分析处理，以判断⿏标移动的⽅向以及位移，从⽽得出⿏标x, y⽅向的移动数值。
再通过SPI传给⿏标的微型控制单元（Micro Controller Unit）。
⿏标的处理器对这些数值处理之后，传给电脑主机。
