托利多型S型拉压力传感器测力传感器称重传感器

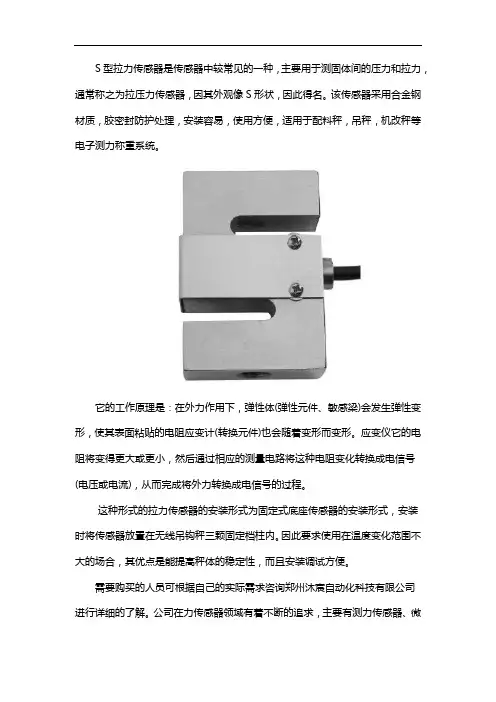

S型拉力传感器是传感器中较常见的一种，主要用于测固体间的压力和拉力，通常称之为拉压力传感器，因其外观像S形状，因此得名。

该传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于配料秤，吊秤，机改秤等电子测力称重系统。

它的工作原理是：在外力作用下，弹性体(弹性元件、敏感梁)会发生弹性变形，使其表面粘贴的电阻应变计(转换元件)也会随着变形而变形。

应变仪它的电阻将变得更大或更小，然后通过相应的测量电路将这种电阻变化转换成电信号(电压或电流)，从而完成将外力转换成电信号的过程。

这种形式的拉力传感器的安装形式为固定式底座传感器的安装形式，安装时将传感器放置在无线吊钩秤三颗固定档柱内。

因此要求使用在温度变化范围不大的场合，其优点是能提高秤体的稳定性，而且安装调试方便。

需要购买的人员可根据自己的实际需求咨询郑州沐宸自动化科技有限公司
进行详细的了解。

公司在力传感器领域有着不断的追求，主要有测力传感器、微
型拉压力传感器、拉杆力传感器、S型拉压力传感器、环形传感器、柱式传感器、等，能满足不同用户的需求。

托利多IL-1000称重传感器
广州兰瑟电子科技有限公司传感事业部培训资料
Mettler Toledo/托利多IL-1000称重传感器产品描述：IL-150钢质弯曲梁传感器，容量150KG,2.5M电缆
IL-250钢质弯曲梁传感器，容量250KG,2.5M电缆
IL-500钢质弯曲梁传感器，容量500KG,2.5M电缆
IL-1000钢质弯曲梁传感器，容量1000KG,2.5M电缆IL-2000钢质弯曲梁传感器，容量2000KG,2.5M电缆托利多IL-1000称重传感器产品技术指标：
安全过载150%R.C；极限过载300%R.C；防护等IP67；额定容量150，
250，500，1000，2000kg，灵敏度2±0.002mV/V，不重复性≤0.01%R.O.滞后≤±0.02%R.O.非线性≤±0.02%R.O.蠕变(30分)≤±0.02%R.O.零点输出≤±1%R.O.温度补偿范围-10～+40℃；工作温度范围-20～+65℃；灵敏度温度系数≤±0.002%Load/℃；零点温度系数%R.O./℃≤±0.002；输入阻抗387±4Ω；输出阻抗350±1Ω；绝缘电阻M Ω≥5000(直流50V)；建议激励电压(DC/AC)5～15V；最大激励电压(DC/AC)20V；最大台面尺寸800×800(IL-2000：1000×1000)mm。

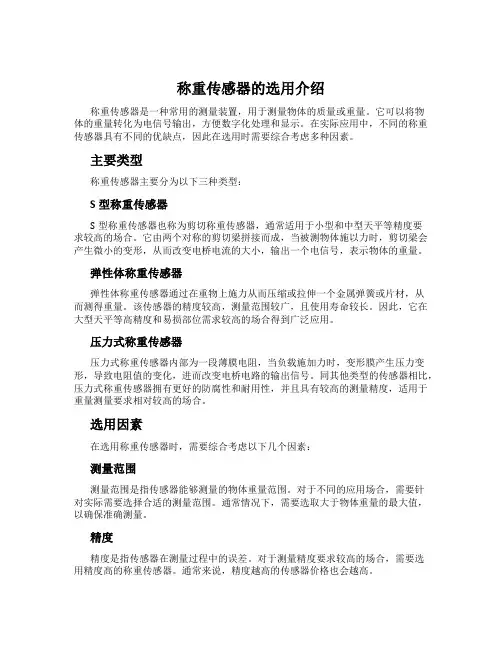

称重传感器的选用介绍称重传感器是一种常用的测量装置，用于测量物体的质量或重量。

它可以将物体的重量转化为电信号输出，方便数字化处理和显示。

在实际应用中，不同的称重传感器具有不同的优缺点，因此在选用时需要综合考虑多种因素。

主要类型称重传感器主要分为以下三种类型：S型称重传感器S型称重传感器也称为剪切称重传感器，通常适用于小型和中型天平等精度要求较高的场合。

它由两个对称的剪切梁拼接而成，当被测物体施以力时，剪切梁会产生微小的变形，从而改变电桥电流的大小，输出一个电信号，表示物体的重量。

弹性体称重传感器弹性体称重传感器通过在重物上施力从而压缩或拉伸一个金属弹簧或片材，从而测得重量。

该传感器的精度较高，测量范围较广，且使用寿命较长。

因此，它在大型天平等高精度和易损部位需求较高的场合得到广泛应用。

压力式称重传感器压力式称重传感器内部为一段薄膜电阻，当负载施加力时，变形膜产生压力变形，导致电阻值的变化，进而改变电桥电路的输出信号。

同其他类型的传感器相比，压力式称重传感器拥有更好的防腐性和耐用性，并且具有较高的测量精度，适用于重量测量要求相对较高的场合。

选用因素在选用称重传感器时，需要综合考虑以下几个因素：测量范围测量范围是指传感器能够测量的物体重量范围。

对于不同的应用场合，需要针对实际需要选择合适的测量范围。

通常情况下，需要选取大于物体重量的最大值，以确保准确测量。

精度精度是指传感器在测量过程中的误差。

对于测量精度要求较高的场合，需要选用精度高的称重传感器。

通常来说，精度越高的传感器价格也会越高。

响应速度传感器的响应速度是指传感器能在多长时间内对物体的重量进行反馈响应。

响应速度较快的传感器可提高工作效率。

工作环境选择传感器时还需要考虑到工作环境的因素。

比如一些场合可能存在较高的温度、湿度等环境因素，需要选择适应这些条件的传感器。

成本传感器的成本是选用因素之一，不同种类和品牌的传感器价格会有所不同。

需要根据自身需求和预算选择合适的传感器。

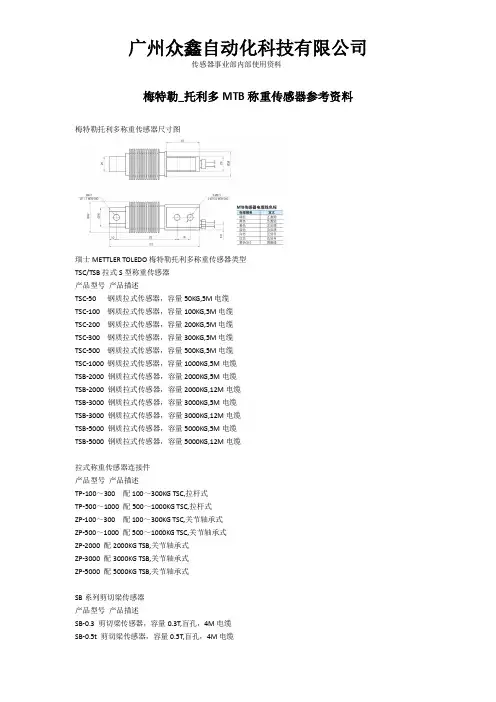

梅特勒_托利多MTB称重传感器参考资料梅特勒托利多称重传感器尺寸图瑞士METTLER TOLEDO梅特勒托利多称重传感器类型TSC/TSB拉式S型称重传感器产品型号产品描述TSC-50 钢质拉式传感器，容量50KG,5M电缆TSC-100 钢质拉式传感器，容量100KG,5M电缆TSC-200 钢质拉式传感器，容量200KG,5M电缆TSC-300 钢质拉式传感器，容量300KG,5M电缆TSC-500 钢质拉式传感器，容量500KG,5M电缆TSC-1000 钢质拉式传感器，容量1000KG,5M电缆TSB-2000 钢质拉式传感器，容量2000KG,5M电缆TSB-2000 钢质拉式传感器，容量2000KG,12M电缆TSB-3000 钢质拉式传感器，容量3000KG,5M电缆TSB-3000 钢质拉式传感器，容量3000KG,12M电缆TSB-5000 钢质拉式传感器，容量5000KG,5M电缆TSB-5000 钢质拉式传感器，容量5000KG,12M电缆拉式称重传感器连接件产品型号产品描述TP-100～300 配100～300KG TSC,拉杆式TP-500～1000 配500～1000KG TSC,拉杆式ZP-100～300 配100～300KG TSC,关节轴承式ZP-500～1000 配500～1000KG TSC,关节轴承式ZP-2000 配2000KG TSB,关节轴承式ZP-3000 配3000KG TSB,关节轴承式ZP-5000 配5000KG TSB,关节轴承式SB系列剪切梁传感器产品型号产品描述SB-0.3 剪切梁传感器，容量0.3T,盲孔，4M电缆SB-0.5t 剪切梁传感器，容量0.5T,盲孔，4M电缆SB-0.5t 剪切梁传感器，容量0.5T,盲孔，12M电缆SB-1t 剪切梁传感器，容量1T,盲孔，4M电缆SB-1t 剪切梁传感器，容量1T,盲孔，12M电缆SB-2t 剪切梁传感器，容量2T,盲孔，4M电缆SB-2t 剪切梁传感器，容量2T,盲孔，12M电缆SB-3t 剪切梁传感器，容量3T,盲孔，4M电缆SB-5t 剪切梁传感器，容量5T,盲孔孔，5M电缆SB-10t 剪切梁传感器，容量10T,盲孔孔，6M电缆SB-15t 剪切梁传感器，容量15T,盲孔孔，10M电缆SB-20t 剪切梁传感器，容量20T,盲孔孔，10M电缆SBT系列剪切梁传感器产品型号产品描述SBT-0.3t 剪切梁传感器，容量0.3T,通孔，4M电缆SBT-0.5t 剪切梁传感器，容量0.5T,通孔，4M电缆SBT-1t 剪切梁传感器，容量1T,通孔，4M电缆SBT-2t 剪切梁传感器，容量2T,通孔，4M电缆SBT-3t 剪切梁传感器，容量3T,通孔，4M电缆SBT-5t 剪切梁传感器，容量5T,通孔，5M电缆SBS系列剪切梁传感器产品型号产品描述SBS-0.3t 剪切梁传感器，容量0.3T,螺纹孔，4M电缆SBS-0.5t 剪切梁传感器，容量0.5T,螺纹孔，4M电缆SBS-1t 剪切梁传感器，容量1T,螺纹孔，4M电缆SBS-2t 剪切梁传感器，容量2T,螺纹孔，4M电缆SBS-3t 剪切梁传感器，容量3T,螺纹孔，4M电缆SBC系列紧密型剪切梁称重传感器及其连接件产品型号产品描述SBC-0.5t 紧密型剪切梁传感器，容量0.5T,3M电缆SBC-0.5t 紧密型剪切梁传感器，容量0.5T,6M电缆SBC-1t 紧密型剪切梁传感器，容量1T,3M电缆SBC-1t 紧密型剪切梁传感器，容量1T,6M电缆SBC-2t 紧密型剪切梁传感器，容量2T,3M电缆SBC-2t 紧密型剪切梁传感器，容量2T,6M电缆SBC-3t 紧密型剪切梁传感器，容量3T,3M电缆SBC-3t 紧密型剪切梁传感器，容量3T,6M电缆连接件SPC-0.5～3T 紧密型剪切梁称重传感器专用连接件SPC-5T 紧密型剪切梁称重传感器专用连接件SBH系列不锈钢焊接密封传感器产品型号产品描述SBH-0.25t 弯曲梁称重传感器，称重容量0.25T，5M电缆SBH-0.5t 弯曲梁称重传感器，称重容量0.5T，5M电缆SBH-1t 弯曲梁称重传感器，称重容量1T，5M电缆SBH-2t 弯曲梁称重传感器，称重容量2T，5M电缆SBH-3t 弯曲梁称重传感器，称重容量3T，5M电缆SBH-5 弯曲梁称重传感器，称重容量5T，5M电缆IL系列称重传感器产品型号产品描述IL-150KG 钢质弯曲梁传感器，容量150KG,2.5M电缆IL-250KG 钢质弯曲梁传感器，容量250KG,2.5M电缆IL-500KG 钢质弯曲梁传感器，容量500KG,2.5M电缆IL-1000KG 钢质弯曲梁传感器，容量1000KG,2.5M电缆IL-2000KG 钢质弯曲梁传感器，容量2000KG,2.5M电缆0745A/0743系列不锈钢焊接密封传感器产品型号产品描述0745A-0.22t 0745A称重传感器0.22T,2.2M电缆0745A-0.22t 0745A称重传感器0.22T,4.5M电缆0745A-0.22t 0745A称重传感器0.22T,9M电缆0745A-0.55t 0745A称重传感器0.55T,2.2M电缆0745A-0.55t 0745A称重传感器0.55T,4.5M电缆0745A-0.55t 0745A称重传感器0.55T,9M电缆0745A-1.1t 0745A称重传感器1.1T,2.2M电缆0745A-1.1t 0745A称重传感器1.1T,4.5M电缆0745A-1.1t 0745A称重传感器1.1T,9M电缆0745A-2.2t 0745A称重传感器2.2T,2.2M电缆0745A-2.2t 0745A称重传感器2.2T,4.5M电缆0745A-2.2t 0745A称重传感器2.2T,9M电缆0745A-4.4t 0745A称重传感器4.4T,4.5M电缆0745A-4.4t 0745A称重传感器4.4T,9M电缆0745A-4.4t 0745A称重传感器4.4T,18M电缆GD柱式称重传感器产品型号产品描述GD-15 柱式GD不锈钢称重传感器,容量15t，13M电缆GD-20 柱式GD不锈钢称重传感器,容量20t，13M电缆GD-30 柱式GD不锈钢称重传感器,容量30t，13M电缆GD-50 柱式GD不锈钢称重传感器,容量50t，13M电缆GD-100 柱式GD不锈钢称重传感器,容量100t，13M电缆GD柱式防爆传感器产品型号产品描述GD-15x 柱式GD不锈钢称重传感器,容量15t，13M电缆GD-20x 柱式GD不锈钢称重传感器,容量20t，13M电缆GD-30x 柱式GD不锈钢称重传感器,容量30t，13M电缆GD-50x 柱式GD不锈钢称重传感器,容量50t，13M电缆GD-100x 柱式GD不锈钢称重传感器,容量100t，13M电缆电流型模拟量输出传感器产品型号产品描述GD-15-AOC GD电流型模拟量输出传感器，容量15T,13M电缆GD-20-AOC GD电流型模拟量输出传感器，容量20T,13M电缆GD-30-AOC GD电流型模拟量输出传感器，容量30T,13M电缆GD-50-AOC GD电流型模拟量输出传感器，容量50T,13M电缆GD-100-AOC GD电流型模拟量输出传感器，容量100T,13M电缆GD-200-AOC GD电流型模拟量输出传感器，容量200T,20M电缆GD-250-AOC GD电流型模拟量输出传感器，容量250T,20M电缆GD-300-AOC GD电流型模拟量输出传感器，容量300T,30M电缆GD-400-AOC GD电流型模拟量输出传感器，容量400T,30M电缆GD-500-AOC GD电流型模拟量输出传感器，容量500T,30M电缆PGD-2-AOC GD电流型模拟量输出传感器，容量2T,13M电缆PGD-5-AOC GD电流型模拟量输出传感器，容量5T,13M电缆PGD-10-AOC GD电流型模拟量输出传感器，容量10T,13M电缆PGD-20-AOC GD电流型模拟量输出传感器，容量20T,13M电缆PGD-30-AOC GD电流型模拟量输出传感器，容量30T,13M电缆PGD-50-AOC GD电流型模拟量输出传感器，容量50T,13M电缆选配件（用于隔离电源及信号）3042隔离安全栅3042隔离安全栅屏蔽电缆瑞士METTLER TOLEDO梅特勒托利多称重模块类型FW/CW系列称重模块产品型号产品描述FW-0.3t 固定式静载模块,容量0.3t,4M电缆FW-0.3t 半浮动式静载模块,容量0.3t,4M电缆FW-0.3t 全浮动式静载模块,容量0.3t,4M电缆FW-0.5t 固定式载模块,容量0.5t,4M电缆FW-0.5t 半浮动式静载模块,容量0.5t,4M电缆FW-0.5t 全浮动式静载模块,容量0.5t,4M电缆FW-1t 固定式静载模块,容量1t,4M电缆FW-1t 固定式静载模块,容量1t,12M电缆FW-1t 半浮动式静载模块,容量1t,4M电缆FW-1t 半浮动式静载模块,容量1t,12M电缆FW-1t 全浮动式静载模块,容量1t,4M电缆FW-1t 全浮动式静载模块,容量1t,12M电缆FW-2t 固定式静载模块,容量2t,4M电缆FW-2t 固定式静载模块,容量2t,12M电缆FW-2t 半浮动式静载模块,容量2t,4M电缆FW-2t 半浮动式静载模块,容量2t,12M电缆FW-2t 全浮动式静载模块,容量2t,4M电缆FW-2t 全浮动式静载模块,容量2t,12M电缆FW-3t 固定式静载模块,容量3t,4M电缆FW-3t 半浮动式静载模块,容量3t,4M电缆FW-3t 全浮动式静载模块,容量3t,4M电缆FW-5t 固定式静载模块,容量5t,5M电缆FW-5t 半浮动式静载模块,容量5t,5M电缆FW-5t 全浮动式静载模块,容量5t,5M电缆FW-10t 固定式静载模块,容量10t,6M电缆FW-10t 半浮动式静载模块,容量10t,6M电缆FW-10t 全浮动式静载模块,容量10t,6M电缆FW-15t 固定式静载模块,容量15t,10M电缆FW-15t 半浮动式静载模块,容量15t,10M电缆FW-15t 全浮动式静载模块,容量15t,10M电缆FW-20t 固定式静载模块,容量20t,10M电缆FW-20t 半浮动式静载模块,容量20t,10M电缆FW-20t 全浮动式静载模块,容量20t,10M电缆CW-0.3t 动载模块,容量0.3t,4M电缆CW-0.5t 动载模块,容量0.5t,4M电缆CW-1t 动载模块,容量1t,4M电缆CW-2t 动载模块,容量2t,4M电缆CW-3t 动载模块,容量3t,4M电缆CW-5t 动载模块,容量5t,5M电缆CW-10t 动载模块,容量10t,6M电缆CW-15t 动载模块,容量15t,10M电缆CW-20t 动载模块,容量20t,10M电缆FWC/CWC系列称重模块产品型号产品描述FWC-0.22x 防爆固定式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.22x 防爆浮动式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.22x 防爆半防爆浮动式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.55x 防爆固定式不锈钢静载模块,容量0.55t,4.5M电缆FWC-0.55x 防爆浮动式不锈钢静载模块,容量0.55t,4.5M电缆FWC-0.55x 防爆半防爆浮动式不锈钢静载模块,容量0.55t,4.5M电缆FWC-1.1x 防爆固定式不锈钢静载模块,容量1.1t,4.5M电缆FWC-1.1x 防爆浮动式不锈钢静载模块,容量1.1t,4.5M电缆FWC-1.1x 防爆半防爆浮动式不锈钢静载模块,容量1.1t,4.5M电缆FWC-2.2x 防爆固定式不锈钢静载模块,容量2.2t,4.5M电缆FWC-2.2x 防爆浮动式不锈钢静载模块,容量2.2t,4.5M电缆FWC-2.2x 防爆半防爆浮动式不锈钢静载模块,容量2.2t,4.5M电缆FWC-4.4x 防爆固定式不锈钢静载模块,容量4.4t,4.5M电缆FWC-4.4x 防爆浮动式不锈钢静载模块,容量4.4t,4.5M电缆FWC-4.4x 防爆半防爆浮动式不锈钢静载模块,容量4.4t,4.5M电缆FWC-9x 防爆固定式不锈钢静载模块,容量9t,9M电缆FWC-9x 防爆浮动式不锈钢静载模块,容量9t,9M电缆FWC-9x 防爆半防爆浮动式不锈钢静载模块,容量9t,9M电缆FWC-13.6x 防爆固定式不锈钢静载模块,容量13.6t,9M电缆FWC-13.6x 防爆浮动式不锈钢静载模块,容量13.6t,9M电缆FWC-13.6x 防爆半防爆浮动式不锈钢静载模块,容量13.6t,9M电缆FWC-20x 防爆固定式不锈钢静载模块,容量20t,9M电缆FWC-20x 防爆浮动式不锈钢静载模块,容量20t,9M电缆FWC-20x 防爆半防爆浮动式不锈钢静载模块,容量20t,9M电缆CWC-0.22x 不锈钢动载模块,容量0.22t,4.5M电缆CWC-0.55x 不锈钢动载模块,容量0.55t,4.5M电缆CWC-1.1x 不锈钢动载模块,容量1.1t,4.5M电缆CWC-2.2x 不锈钢动载模块,容量2.2t,4.5M电缆CWC-4.4x 不锈钢动载模块,容量4.4t,4.5M电缆CWC-9x 不锈钢动载模块,容量9t,9M电缆CWC-13.6x 不锈钢动载模块,容量13.6t,9M电缆CWC-20x 不锈钢动载模块,容量20t,9M电缆GW/UW/PGW/GWA/PGWA-X模块产品型号产品描述GW-15x 防爆GW不锈钢称重模块,容量15t,,13M电缆GW-20x 防爆GW不锈钢称重模块,容量20t,,13M电缆GW-30x 防爆GW不锈钢称重模块,容量30t,,13M电缆GW-50x 防爆GW不锈钢称重模块,容量50t,,13M电缆GW-100x 防爆GW不锈钢称重模块,容量100t,,13M电缆GW-200x 防爆GW不锈钢称重模块,容量200t,,20M电缆GW-250x 防爆GW不锈钢称重模块,容量250t,,20M电缆GW-300x 防爆GW不锈钢称重模块,容量300t,,30M电缆GW-400x 防爆GW不锈钢称重模块,容量400t,,30M电缆GW-500x 防爆GW不锈钢称重模块,容量500t,,30M电缆GWA-15x 防爆GWA称重模块,容量15t,,13M电缆GWA-20x 防爆GWA称重模块,容量20t,,13M电缆GWA-30x 防爆GWA称重模块,容量30t,,13M电缆GWA-50x 防爆GWA称重模块,容量50t,,13M电缆GWA-100x 防爆GWA称重模块,容量100t,,13M电缆GWA-200x 防爆GWA称重模块,容量200t,,20M电缆GWA-250x 防爆GWA称重模块,容量250t,,20M电缆GWA-300x 防爆GWA称重模块,容量300t,,30M电缆GWA-400x 防爆GWA称重模块,容量400t,,30M电缆GWA-500x 防爆GWA称重模块,容量500t,,30M电缆产品型号产品描述UW-5x 防爆UW不锈钢称重模块,容量5kg,,3M电缆UW-10x 防爆UW不锈钢称重模块,容量10kg,,3M电缆UW-20x 防爆UW不锈钢称重模块,容量20kg,,3M电缆UW-50x 防爆UW不锈钢称重模块,容量50kg,,3M电缆UW-75x 防爆UW不锈钢称重模块,容量75kg,,3M电缆UW-100x 防爆UW不锈钢称重模块,容量100kg,,3M电缆UW-200x 防爆UW不锈钢称重模块,容量200kg,,3M电缆UW-300x 防爆UW不锈钢称重模块,容量300kg,,3M电缆UW-500x 防爆UW不锈钢称重模块,容量500kg,,3M电缆瑞士METTLER TOLEDO梅特勒托利多仪表类型料罐/料仓/定量打包秤专用仪表IND331/IND131系列称重仪表称重终端面板式IND331 33P100000000000 IND331 33P10000B000000 IND331 33P100000D00000 IND331 33P100000B00000 IND331 33P100000A00000 IND331 33P100000P00000 称重终端防尘式IND331 33H100000000J00 IND331 33H100000D00J00 IND331 33H100000B00J00 IND331 33H100000A00J00 IND331 33H100000P00J00称重终端导轨式IND131 13D100000000000 IND131 13D100000D00000 IND131 13D100000B00000 IND131 13D100000P00000 IND131 13D100000K00000IND131接线盒式IND131 13B100000000000 IND131 13B10000B000000 IND131 13B100000D00000 IND131 13B100000B00000 IND131 13B100000A00000 IND131 13B100000P00000 IND131 13D100000K00000IND245系列称重仪表称重终端普通型IND245 245G13000010J00 IND245 245G14000010J00 IND245 245G13001010J00 IND245 245G14001010J00 IND245 245G13002010J00 IND245 245G13003010J00 IND245 245G13004010J00 IND245 245G13010010J00 IND245 245G13011010J00 IND245 245G10001130J00 IND245 245G10002130J00 IND245 245G10011130J00 IND245 245G10012130J00称重终端防尘型IND245 245H13000010J00 IND245 245H14000010J00 IND245 245H13001010J00 IND245 245H14001010J00 IND245 245H13002010J00 IND245 245H13003010J00 IND245 245H13004010J00 IND245 245H13010010J00 IND245 245H13011010J00XK3123 IND320专用仪表产品型号产品描述IND320 32E100000000023，基本型,防护等级IP65IND320 32E10000B000023，配料型，防护等级IP65IND320 32E10000B001023，减量法，防护等级IP65IND320 32E10000A000023，模拟量型，防护等级IP65 IND320 32E10001B000023，配料型，防护等级IP65IND320 32E100000C00023，基本型，canopen接口，IP65 IND320 32E10000BC00023，配料型，canopen接口，IP65 应用领域IND320系列称重仪表广泛应用于：土建筑和建筑路面机械称重仪表技术参数瑞士METTLER TOLEDO梅特勒托利多接线盒类型接线盒AJB模拟类AJB-005 五孔模拟接线盒(不锈钢外壳)AJB-007 七孔模拟接线盒(不锈钢外壳)AJB-003 三孔模拟接线盒(不锈钢外壳)AJB-015接线盒DJB数字类DJB-004 四孔模拟接线盒(不锈钢外壳)DJB-005 五孔模拟接线盒(不锈钢外壳)DJB-006 六孔模拟接线盒(不锈钢外壳)DJB-007 七孔模拟接线盒(不锈钢外壳)接线盒AJB-X防爆类AJB-005X 防爆五孔模拟接线盒(不锈钢外壳)AJB-007X 防爆七孔模拟接线盒(不锈钢外壳)AJB-003X 防爆三孔模拟接线盒(不锈钢外壳)DJB-005X 防爆五孔模拟接线盒(不锈钢外壳)DJB-007X 防爆七孔模拟接线盒(不锈钢外壳)AJB-005N 五孔模拟接线盒(配新结构)AJB-007N 七孔模拟接线盒(配新结构)AJB-006N 六孔模拟接线盒(配新结构)AJB-003N 三孔模拟接线盒(配新结构)接线盒DJB-N数字类DJB-005N 五孔模拟接线盒(配新结构)DJB-007N 七孔模拟接线盒(配新结构)DJB-006N 六孔模拟接线盒(配新结构)DJB-004N 四孔模拟接线盒(配新结构)接线盒DJB-C数字类DJB-004C 四孔数字接线盒(GDD.用于标准汽车衡) DJB-005C 五孔数字接线盒(GDD.用于标准汽车衡) DJB-006C 六孔数字接线盒(GDD.用于标准汽车衡) DJB-007C 七孔数字接线盒(GDD.用于标准汽车衡)接线盒DJB-CN数字类DJB-004CN 四孔数字接线盒(GDD.用于新结构汽车衡) DJB-005CN 五孔数字接线盒(GDD.用于新结构汽车衡) DJB-006CN 六孔数字接线盒(GDD.用于新结构汽车衡)。

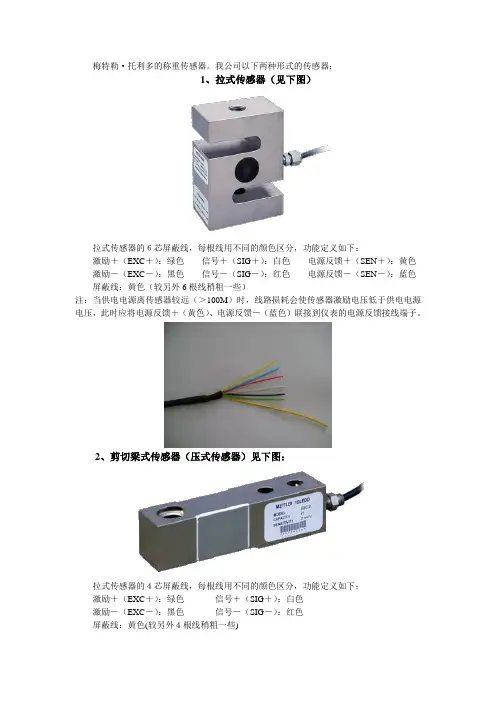

梅特勒·托利多的称重传感器。

我公司以下两种形式的传感器：1、拉式传感器（见下图）拉式传感器的６芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色电源反馈＋（SEN＋）：黄色激励－（EXC－）：黑色信号－（SIG－）：红色电源反馈－（SEN－）：蓝色屏蔽线：黄色（较另外6根线稍粗一些）注：当供电电源离传感器较远（＞100M）时，线路损耗会使传感器激励电压低于供电电源电压，此时应将电源反馈＋（黄色）、电源反馈－（蓝色）联接到仪表的电源反馈接线端子。

2、剪切梁式传感器（压式传感器）见下图：拉式传感器的４芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色激励－（EXC－）：黑色信号－（SIG－）：红色屏蔽线：黄色(较另外４根线稍粗一些)秤重传感器的性能参数如下表所示：我公司产品中为传感器提供的激励电源均为直流（DC）10V，则输出的信号为直流电压信号为：DC０—２０ｍＶ。

当传感器不受任何外力作用时，输出信号对应ＤＣ０ｍＶ；当传感器承受额定量程的重量时，输出信号对应为２０ｍＶ。

在实际使用时，因为有秤斗自重的作用力，传感器的输出信号大于０ｍＶ，输出电压值根据电子秤的传感器额定量程及秤斗自重而有所不同。

下面以ＴＳＣ－１００传感器为例，说明传感器输出电压值与承受重量的关系（激励电压为ＤＣ１０Ｖ）１、如果秤斗自重为：２０Ｋg，则空秤时的输出电压为：２０㎏÷１００㎏×２０ｍＶ＝４ｍＶ２、在秤斗上加上５０㎏标准砝码，则输出电压为：（２０＋５０）㎏／１００㎏×２０ｍＶ＝１４ｍＶ三点传感器式电子秤的电气连接方式为并联连接。

实物连接是通过传感器连接盒将三个秤重传感器并联连接为一传感系统。

如图：图中“A”点可连接至：CB920配料仪表、T600配料仪表、重量变送器。

CB920配料仪与T600配料仪均与自动化工业配料仪表，集配方管理、电子秤标定、配料参数设定，参数自动修正、通讯端口与一体。

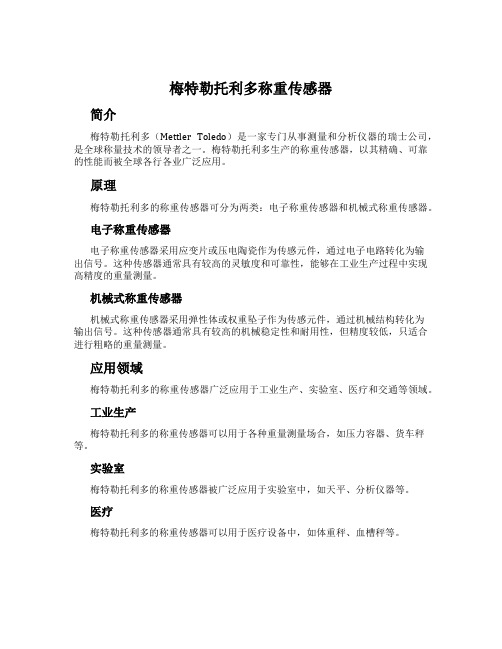

梅特勒托利多称重传感器简介梅特勒托利多（Mettler Toledo）是一家专门从事测量和分析仪器的瑞士公司，是全球称量技术的领导者之一。

梅特勒托利多生产的称重传感器，以其精确、可靠的性能而被全球各行各业广泛应用。

原理梅特勒托利多的称重传感器可分为两类：电子称重传感器和机械式称重传感器。

电子称重传感器电子称重传感器采用应变片或压电陶瓷作为传感元件，通过电子电路转化为输出信号。

这种传感器通常具有较高的灵敏度和可靠性，能够在工业生产过程中实现高精度的重量测量。

机械式称重传感器机械式称重传感器采用弹性体或权重坠子作为传感元件，通过机械结构转化为输出信号。

这种传感器通常具有较高的机械稳定性和耐用性，但精度较低，只适合进行粗略的重量测量。

应用领域梅特勒托利多的称重传感器广泛应用于工业生产、实验室、医疗和交通等领域。

工业生产梅特勒托利多的称重传感器可以用于各种重量测量场合，如压力容器、货车秤等。

实验室梅特勒托利多的称重传感器被广泛应用于实验室中，如天平、分析仪器等。

医疗梅特勒托利多的称重传感器可以用于医疗设备中，如体重秤、血槽秤等。

交通梅特勒托利多的称重传感器可以用于交通设备中，如大型卡车称重、电子收费等。

特点梅特勒托利多的称重传感器具有以下几个特点：精度高梅特勒托利多的称重传感器精度高，可以实现高精度的重量测量。

可靠性强梅特勒托利多的称重传感器可以长期稳定工作，具有较高的可靠性。

维护方便梅特勒托利多的称重传感器结构简单，维护方便，使用寿命长。

结论梅特勒托利多的称重传感器是一种精密、可靠的测量设备，在各个领域都有广泛的应用。

随着科技的发展，梅特勒托利多将会进一步提高称重传感器的性能和可靠性，为全球的称量技术发展做出更大的贡献。

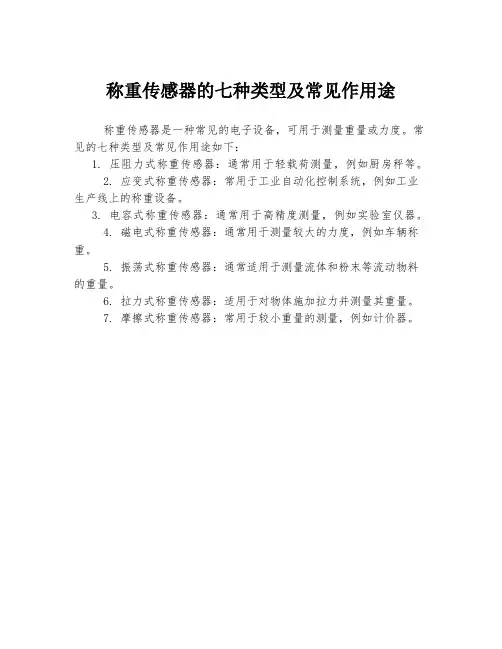

称重传感器的七种类型及常见作用途
称重传感器是一种常见的电子设备，可用于测量重量或力度。

常见的七种类型及常见作用途如下：
1. 压阻力式称重传感器：通常用于轻载荷测量，例如厨房秤等。

2. 应变式称重传感器：常用于工业自动化控制系统，例如工业生产线上的称重设备。

3. 电容式称重传感器：通常用于高精度测量，例如实验室仪器。

4. 磁电式称重传感器：通常用于测量较大的力度，例如车辆称重。

5. 振荡式称重传感器：通常适用于测量流体和粉末等流动物料的重量。

6. 拉力式称重传感器：适用于对物体施加拉力并测量其重量。

7. 摩擦式称重传感器：常用于较小重量的测量，例如计价器。

S型压力传感器是传感器中最为常见的一种传感器,主要用于测固体间的拉力和压力,通用也人们也称之为拉压力传感器。

因为它的外形像S形状,所以习惯上也称S型称重传感器。

下面就由S型压力传感器销售中心高灵传感为大家介绍一下相关知识吧，帮助大家更多了解。

S型压力传感器采用的是合金钢材质,胶密封防护处理,安装容易,使用方便,适用于吊秤,配料秤,机改秤等电子测力称重系统。

S型称重传感器工作原理S型压力传感器是基于这样一个原理：弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。

S型称重传感器具有拉压两用的功能：拉力和压力两者都能测量其抗偏载能力方面，在众多传感器当中也是名列前茅的。

它的优势是精度高，测量范围好，安装方便在包装行业得到很多的应用。

工采网提供的S型称重传感器- 101BH具有拉压两用、防护等级IP67 、通用性强灵敏度高，可靠性高，寿命长，抗电磁干扰等优点可用于用于拉力称重，压力称重，量程是50kg-2t，可以用在吊钩秤，筒仓/漏斗/罐称重，起重机秤，叉车秤，计量/灌装，拉伸/拉力测量，试验机，搅拌站等。

蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。

公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。

如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。

托利多称重传感器托利多称重传感器是梅特勒-托利多集团的主要产品之一，梅特勒-托利多集团总部设在瑞士苏黎士，是世界上最大的称重设备及实验室仪器制造商和销售商；。

产品覆盖了工业衡器、商用衡器、称重系统、天平和实验室分析仪器等整个称重领域,从高精度微量分析到千吨以上的称重应用，是业内公认的将电子技术、信息技术、自动化技术、应用软件完美结合的佼佼者及标杆企业；在全球37个国家及地区从事销售及服务工作，并在瑞士、德国、美国、英国、中国等国家拥有生产制造基地，全球销售额在14亿美金以上；产品应用的行业有：交通运输、石油化工、医药研发、食品饮料、超市零售、港口码头、冶金机械…在工业称重过程控制中，由于生产的连续运转，对设备的可靠性有着较高的要求，采用了很多冗余技术来保证测量和控制的可靠.除了DCS系统的冗余外，对现场的称重传感器也提出了冗余的要求，DCS系统希望能及时了解各个传感器工作状态，并及时发现故障。

这样，传统的称重方式由于多个模拟传感器的信号经过接线盒并接后成为一路信号，每个传感器的信号就不再是可独立辨别的，仪表无法在线发现问题，进行故障定位，就很难满足连续生产中高可靠性的要求。

托利多生产的数字传感器内部有微处理器，可以对自身进行诊断，每个都有自己的地址，仪表能够在线监测各个传感器输出并进行智能处理，不但大大提高了称重系统的可靠性，而且托利多称重传感可以轻松解决一些模拟传感器很难实现的如大皮重小秤量、偏载检测等要求。

再加上自己独特的高精度高速A/D转换技术、全面的传感器数字补偿技术以及远程高速防爆通信能力，使得性能超越了模拟传感器的极限，达到了OIMLC6的精度，通过了多项国际认证，是真正的数字称重传感器。

十多年来，梅特勒-托利多的数字称重传感器在全球各地广泛应用达到50万只以上。

与模拟传感器相比，数字称重传感器的如下特点更好地满足了过程控制的要求：可靠性高,抗干扰能力强，防雷性能好模拟传感器由仪表供电，其电桥的激励电压就等于外界仪表的供电。

S型拉压力传感器在我们的工业区当中使用也是非常的广泛，目前很多中小型企业都比较重视S型拉压力传感器的故障维修知识培训。

下面由S型拉压力传感器的厂家高灵传感为大家详细介绍下该设备的相关常识，帮助大家对该产品有较全面的认识。

对于已损坏的称重传感器的维修，我们一般不主张用户自己修理，有故障后希望能返送生产厂，由生产厂给予修理。

因为在称重传感器的修理中，若处理不当，尽管看起来已修“好”了，但可能会造成工作始终不稳定的后果。

以下就单只传感器进行详细说明：1、可能引发零点变化的因素分析（1）过载，往往会导致零点突变，输出电阻明显超出规定值；（2）冲击，同上；（3）受潮或受腐蚀，往往表现为零点的持续变化、不稳等，此时，绝缘电阻会有所降低。

检测方法：保证传感器无负载、尽可能模拟使用状况的条件下，按照传感器的正常接线方式，在输入端施加5~12V直流电压，在输出端使用电压计测量输出电压变化，该变化与输入电压之比，折算成mV/V，与标准灵敏度（单位同为mV/V）进行比较，不应超过±1%。

2、可能引发绝缘不良的因素分析（1）传感器电子元气件受潮，会导致绝缘电阻有所降低；（2）传感器电子元气件受到化学腐蚀，同上；（3）传感器内部线路、弹性体、屏蔽间出现短路，其阻值往往低于1KΩ。

检测方法：使用50V超绝缘计，分别检测弹性体（外露金属部分）、屏蔽线、输入输出芯线两两之间的电阻大小，其值不应低于5000MΩ。

特别注意的是：*千万不可使用绝缘计表笔测量输入和输出电阻；*对数字传感器，不能使用绝缘计进行阻抗测试。

3、可能引发桥路破坏的因素分析（1）传感器内部电器连线开路或短路；（2）器件烧损。

[检测方法] 使用电阻表，对输入、输出电阻进行测量，与出厂检验值进行比对，存在明显的改变，可判断为该故障。

4、可能引发冲击阻值变化的因素分析（1）传感器内部电器连接上出现虚焊；（2）应变计或其他粘贴件的胶层遭受破坏。

检测方法：同1、连接方式，使用木锤轻轻敲击传感器，要求传感器的输出信号不得有不稳定的变化。

梅特勒托利多传感器,托利多称重传感器,梅特勒传感器【广州兰瑟★电子】内部培训资料0743-不锈钢激光焊接防爆密封传感器9,13.6,20.4t20,30,45klb0745/0745A-不锈钢激光焊接防爆密封传感器220kg,550kg,1.1t,2.2t,4.4t/500,1000,2500,5000,10.000lbMTB-不锈钢激光焊接防爆密封传感器5,10,20,50,100,200,500kgSB-合金钢材质，表面镀镍300,500kg,1,2,3,5,10,15,20tSBC-优质合金钢表面镀镍500,1000,2000kgSBH-不锈钢激光焊接密封传感器250,500,1000,2000,3000,5000kgSBI-超低安装250kgSBS-优质合金钢表面镀镍，螺纹联接300,500kg,1,2,3tSBT-优质合金钢表面镀镍，通孔300,500kg,1,2,3,5t罐/环梅特勒托利多称重传感器称重范围最大达到几百吨。

具有OIML、NTEP全球计量认证和危险区域应用的ATEX、FM 防爆认证。

托利多称重传感器0782/GD–不锈钢，IP6815,20,30,50,100,200,300t高温传感器GD(G)可广泛应用于冶金、钢铁、石油、化工等多种领域。

GD-AOC-4-20mA输出15,20,30,50,100tPGD–不锈钢，全密封2,5,10,20,30,50tPGD-AOC-4-20mA输出2,5,10,20,30,50tPOWERCELL MTX数字式传感器25t,45tPOWERCELL–不锈钢，IP68/IP69K90t/200klbRB–超低外形、全密封结构1tSBF–采用剪切梁原理的超低外形称重传感器5,10,25,50,100klbSLC610-不锈钢，密封，防爆英文版7.5-22.5t16.5-49.6klbS型/拉式梅特勒托利多称重传感器【广州兰瑟★电子】内部培训资料量程从几十千克到几吨。

柯力、传力,托利多传感器质量对比
【原创版】
目录
1.引言
2.柯力传感器的特点和应用
3.传力传感器的特点和应用
4.托利多传感器的特点和应用
5.质量对比
6.结论
正文
【引言】
在工业自动化领域，传感器的应用越来越广泛。

其中，柯力、传力和托利多传感器因其稳定性和精确性而受到用户的青睐。

本文将对这三种传感器进行对比分析，以帮助用户更好地选择适合自己需求的传感器。

【柯力传感器的特点和应用】
柯力传感器是一种具有高精度、高稳定性的传感器，广泛应用于测量力、重量、压力等物理量。

柯力传感器具有优秀的抗干扰性能和较高的测量精度，因此在各种工业场合中都能发挥出色。

【传力传感器的特点和应用】
传力传感器是一种能够将力学量转化为电信号的传感器，具有较高的灵敏度和稳定性。

传力传感器广泛应用于各种工业设备、工程机械、汽车等领域，可以实现对力的精确测量。

【托利多传感器的特点和应用】
托利多传感器是一种高精度的传感器，具有较高的抗干扰能力和稳定
性。

托利多传感器广泛应用于工业生产、科学研究、医疗设备等领域，可以实现对多种物理量的精确测量。

【质量对比】
在质量方面，柯力、传力和托利多传感器都具有较高的质量。

但具体而言，托利多传感器在精度和稳定性方面的表现更为优秀，而柯力传感器则在应用领域和价格方面具有一定优势。

【结论】
总的来说，柯力、传力和托利多传感器各有特点和优势。

用户在选择时应根据自己的实际需求和预算，结合传感器的性能、精度、稳定性等多方面因素进行综合考虑。
