一体化生活污水处理设备操作使用说明环保知识课堂目录一、总则 (2)二、适用范围 (2)三、设备技术指标 (2)四、工艺说明 (3)五、设备的调试 (4)六、设备的运行 (5)七、设备的维护保养 (6)八、异常情况及解决方案 (7)一、总则1. 本操作说明是用于指导一体化污水处理设备正常运行的技术文件和依据。
2. 本操作说明适用于一体化污水处理设备的操作运行及管理人员、技术和维护检验人员。
3. 污水处理运行人员应进行相关岗位培训，熟悉一体化污水处理设备的原理、操作及维护。
二、适用范围本操作说明用于XX村庄生活污水处理项目1m³/h一体化污水处理设备，说明范围包括一体化设备的各个处理单元、机械设备、仪表及控制系统。
三、设备技术指标处理工艺：采用“A/O复合生物接触氧化”处理工艺。
处理水量：1m³/h。
进出水水质：进水为生活污水，出水达到污水综合排放标准（GB8978-1996）一级排放标准。
装置结构：设备主体结构采用钢制结构一体化组合形式，布置方式为地埋式。
运行方式：采用PLC全自动程序控制。
装置配置：包括格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、污泥池、消毒池、风机房。
四、工艺说明1. 工艺流程说明本设备的处理单元包括格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、污泥池及消毒池。
生活污水经格栅截留大颗粒悬浮物后进入调节池，污水经调节池中提升泵进入酸解池。
在酸解池中污水中的有机物进行水解酸化，以降低后续处理负荷，随后污水进入一、二级生化池。
生化池采用推流式生物接触氧化，对污水中污染物进行氧化分解，生化池出水进入沉淀池。
在沉淀池中，污水进行固液分离，澄清液经紫外线消毒器进入消毒池后达标排放，沉淀池剩余污泥经气提装置进入污泥池。
2. 工艺流程图3. 各处理单元说明格栅池：设置格栅，栅隙10mm，用于拦截去除大漂浮物及悬浮物，保障后续处理单元的安全运行。
调节池：用于收集污水、调节水质水量，污水停留时间6h，调节池内设2台潜污泵，将污水提升至酸解池。
安装和操作说明R.A.(MS):KH / 4.07.97 /3.09.99/07.03.01/05.09.02技术规格有可能变更！Wilo-DrainLift KH 32-0,42 044 034/ 0209目录：操作信息1 一般信息1.1 使用1.2 技术说明2 安全3 运输和存储4 产品描述4.1 单元描述4.2 提供的产品5 装配/安装5.1 装配5.2 电气安装6 启动7 维护7.1 单元和维护和保养7.2 泵的拆卸8 故障、原因和解决办法操作信息亲爱的客户！在本章，我们将向您说明安装就绪单元的功能和操作。
此外，我们还建议您认真阅读完整手册中关于装配和操作的安全指导说明。
此单元的维修只能由专业人员或威乐公司客服部门的人员进行。
单元的功能是全自动的，无需对单元进行维护。
如果有必要进行清洁的话，请按照以下指导进行。
清洁在经常使用的情况下，单元会自己进行清洁。
如果单元使用的频率较低，那么应当按照如下方法每三个月清洁一次：将插头从插座拔下。
将柔性清洁剂倒入抽水马桶，然后冲洗。
大约5分钟之后将插头插回。
持续冲洗，直到泵启动并将水从水箱泵出为止。
然后再次冲洗。
长期使用时，技术人员对泵的功能和安静运行进行检查可以提高泵的安全水平。
1 一般信息安装和调试只能由有资质的人员进行！1.1 使用这是一个带有切碎机的自动小型提升单元，适用于污水或废水无法通过自然重力排送到下水道系统、必须将其提升到回流水位以上的单独马桶、洗手盆、淋浴器和坐浴盆。
连接到单元的额外排水点必须位于同一间屋子中（小型提升单元的有限使用）。
在回流水位上方必须还有另一个抽水马桶。
安装单元时，应当遵循DIN EN 12050-3、DIN EN 12056和DIN 1986-100标准。
此提升单元不适合输送固体物，例如卫生用品、剩饭菜、长纤维材料或熔剂、油脂等。
不得将单元连接到带有冲洗阀的马桶。
1.2 技术描述⏹最大排水能力：4立方米/小时⏹最大扬程： 5.7米⏹最大流体介质温度：35 °C⏹电压/频率：1~230伏特，50赫兹⏹功率输入：0.45千瓦⏹转速：2650 ¹/分钟⏹额定电流： 2.1安培⏹工作类型：S3 28%，36 s⏹防护等级：IP 44⏹排水连接：DN 25/32⏹入口接管：DN 100，带有密封圈⏹附加供水： 2 x DN 40，符合DIN 1986，包括盖板和密封圈⏹通风：外径25毫米⏹尺寸（宽×高×深）：511 x 300 x 269毫米⏹可用容积12升⏹重量：7.8公斤订购备件时，请提供单元标牌上的所有详细信息。
小型生活污水处理一体化设备操作说明
小型生活污水处理采用AO生物接触氧化工艺，是具有活性污泥法和生物膜法特点的一种新型生物处理技术。
生物接触氧化装置与其他形式的生物处理装置一样，需要配置前处理工序（如粗、细格栅、隔油沉渣、调节中和及初沉池等）和后续处理工序（如沉淀、消毒、计量等），组成一个完整的污水处理系统。
小型生活污水处理一体化设备操作说明：
1、操作工必须要熟悉工艺流程，清楚管线安装，掌握基本的生活污水处理设备工作原理及其他知识。
2、开启污水泵按额定流量将污水抽入设备内，开启罗茨风机对O级生化池，A级生物池时行充氧曝气；并调节好O级生物池，A级生物的进气阀门(根据气水比)。
两只风机互备互用，采用交替运行使用的方法。
3、根据进水量的变化及工艺运行情况，应调节水量，保证处理效果。
水泵在运行中，必须严格执行巡回检查制度，并符合规定。
应注意观察各种仪表显示是否正常、稳定。
4、操作人员发现运行不正常时，应及时处理或上报主管部门。
5、各种机械设备应保持清洁，无漏水、漏气等。
6.水处理构筑物堰口、池壁应保持清洁、完好。
7、二沉池的污泥用混合液回流泵抽至O级生物池进行再处理，同时作为好氧菌的营养源，消化后剩余污泥很少，一般1-2年清理1次。
清理方法，用吸粪车伸入检修孔抽吸即可。
8、设备开车前，首先检查电气设备，风机、水泵是否正常(手动试验)。
如有故障，迅速排除，设备正常后投入自动运行。
9、定期对设备的仪器、仪表维护。

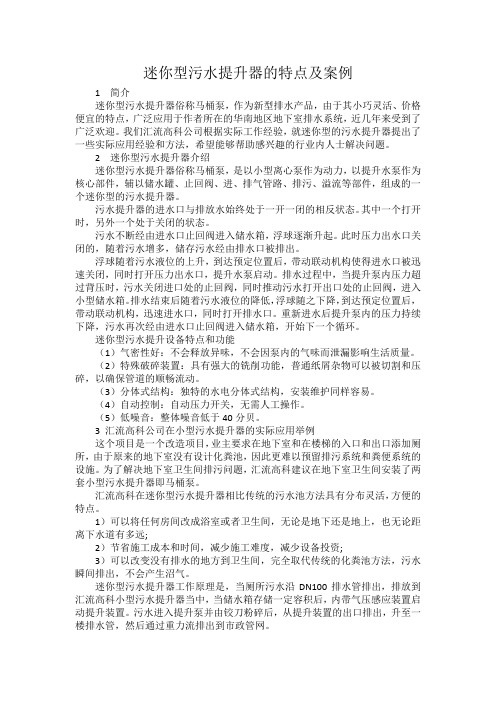

迷你型污水提升器的特点及案例1 简介迷你型污水提升器俗称马桶泵，作为新型排水产品，由于其小巧灵活、价格便宜的特点，广泛应用于作者所在的华南地区地下室排水系统，近几年来受到了广泛欢迎。
我们汇流高科公司根据实际工作经验，就迷你型的污水提升器提出了一些实际应用经验和方法，希望能够帮助感兴趣的行业内人士解决问题。
2 迷你型污水提升器介绍迷你型污水提升器俗称马桶泵，是以小型离心泵作为动力，以提升水泵作为核心部件，辅以储水罐、止回阀、进、排气管路、排污、溢流等部件，组成的一个迷你型的污水提升器。
污水提升器的进水口与排放水始终处于一开一闭的相反状态。
其中一个打开时，另外一个处于关闭的状态。
污水不断经由进水口止回阀进入储水箱，浮球逐渐升起。
此时压力出水口关闭的，随着污水增多，储存污水经由排水口被排出。
浮球随着污水液位的上升，到达预定位置后，带动联动机构使得进水口被迅速关闭，同时打开压力出水口，提升水泵启动。
排水过程中，当提升泵内压力超过背压时，污水关闭进口处的止回阀，同时推动污水打开出口处的止回阀，进入小型储水箱。
排水结束后随着污水液位的降低，浮球随之下降，到达预定位置后，带动联动机构，迅速进水口，同时打开排水口。
重新进水后提升泵内的压力持续下降，污水再次经由进水口止回阀进入储水箱，开始下一个循环。
迷你型污水提升设备特点和功能（1）气密性好：不会释放异味，不会因泵内的气味而泄漏影响生活质量。
（2）特殊破碎装置：具有强大的铣削功能，普通纸屑杂物可以被切割和压碎，以确保管道的顺畅流动。
（3）分体式结构：独特的水电分体式结构，安装维护同样容易。
（4）自动控制：自动压力开关，无需人工操作。
（5）低噪音：整体噪音低于40分贝。
3 汇流高科公司在小型污水提升器的实际应用举例这个项目是一个改造项目，业主要求在地下室和在楼梯的入口和出口添加厕所，由于原来的地下室没有设计化粪池，因此更难以预留排污系统和粪便系统的设施。
为了解决地下室卫生间排污问题，汇流高科建议在地下室卫生间安装了两套小型污水提升器即马桶泵。

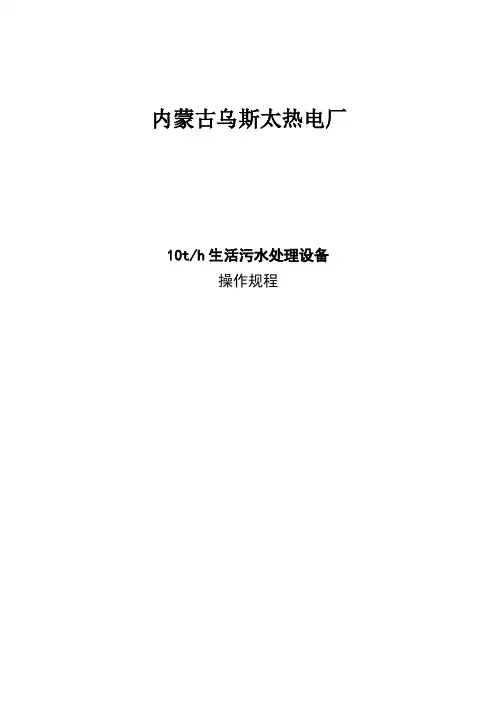

内蒙古乌斯太热电厂10t/h生活污水处理设备操作规程目录一、用途与适用范围 (2)二、处理工艺 (2)三、接管外形图及设备安装 (3)四、设备使用前检查及设备启动 (4)五、生物膜的培养 (5)六、设备运行管理 (5)七、维护保养及故障排除 (5)一、用途与适用范围本设备主要适用于处理一般生活污水或与之相类似的工业有机污水。
二、处理工艺2.1 处理系统的处理能力为2台10t/h处理设备。
2.2 整套处理系统的进水水质：生化需氧量（BOD5）：≯250mg/l；化学需氧量（CODcr）：≯500mg/l；悬浮物（SS）：≯300mg/l；氨氮（NH3—N）：≯85mg/l；PH：6－9；动植物油：≯50mg/l。
2.3生活污水处理系统的出水水质参数为（达到回用水水质标准）：生化需氧量（BOD5）：≤10mg/l ；化学需氧量（CODcr）：≤60mg/l ；悬浮物（SS）：≤10mg/l；氨氮（NH3—N）：≤10mg/l；PH：6－9；动植物油：≤1 mg/l。
2.4 室外温度：-33.9～40.3℃2.5 室外平均相对湿度：54%2.6 室内温度：5—40℃2.7 地震烈度：6度2.8设备布置位置：生活污水处理室地面1 工艺流程简图风机消毒剂↓↓↓污水调节池→污水提升泵→厌氧池—好氧池→沉淀池→消毒池→回用水池→回用水泵上清液回流↓气提污泥池→定期清理2 工艺流程说明污水经格栅去除大颗粒状和纤维状杂质后流入调节池，调节池内设置预曝气，充氧搅拌，使污水充分地均质均量，并有效地降解有机物和防止淤泥沉积；提升泵将污水提升入一体化污水处理系统，该处理系统有缺氧池、好氧池、沉淀池、污泥池组成。
缺氧池采用水力搅拌，降解大分子物质，经缺氧后的污水流入好氧池，好氧池是一种以生物膜法为主，兼有活性污泥法的生物处理装置，通过回转式鼓风机提供氧源，在该装置中的有机物被微生物所吸附、降解，使水质得到净化。
好氧池采用漂浮型填料，该填料比表面积大，不易使生物膜结成球团，本身又具有气泡细，氧利用率高，布气均匀的特点。
标志1. 本装置可使用于检查船舶或非检查船舶。
2. 本装置可使用于淡水冲洗或海水冲洗厕所污水。
3. 本装置柜体的压力试验为0.021MPa。
4. 本装置排放水指标符合I MO、MEPC159（55）的排放标准。
警告1. 本装置不得安装在爆炸性大气中，即非防爆型。
2. 本装置柜内壁涂环氧沥青漆，不得在柜上再焊接。
目录1 概述 (4)2 主要技术参数 (4)3 系统原理 (5)4 主要功能单元的结构、作用及工作原理 (5)5 运行方式 (7)6 操作 (9)7 安装 (10)8 故障排除 (11)1 概述1.1 用途本装置用于处理平台上产生的生活黑水和厨房灰水，使之达到IMO、MEPC159（55）的排放标准，排至舷外。
1.2 工作条件1.2.1 环境条件1.2.1.1 工作环境温度：-21.9℃～34℃1.2.1.2 最大环境相对湿度：87%最小环境相对湿度：45%1.2.1.3 区域类型：室外安全区域1.2.1.4 大气环境：高含盐雾1.2.2 电源：AC380、50Hz、3φ2 组成和技术特性2.1 组成2.2.1 型号：WCMBR-1502.2.2 处理能力：使用人数：150人平均水力负荷黑水： 11200升/天；黑水+厨房灰水：16440升/天2.2.3排放水水质：符合IMO.MEPC159(55)排放标准五日生化需氧量BOD5≤25mg/L悬浮固体≤35mg/L大肠菌群数≤100个/100ml化学需氧量COD≤125 mg/LPH 值 6～8.52.2.4排放水压力：0.1MPa2.2.5 压缩空气：无油， 0.3MPa，0.8m3/h（平台供气压力0.55Mpa）2.2.6 膜冲洗水：清洁水，压力： 0.3MPa （平台供水压力0.75Mpa）2.3 接口2.3.1 电源接口：AC380V、50Hz、3φ3本装置采用序批式-膜法处理原理处理有机污染物质，其处理流程为：污水入口→缓冲柜→序批柜→清水柜→膜组→排放→↑回流生活污水首先进入缓冲柜，以适应生化处理，同时该柜能容纳三倍的水力高峰负荷，当柜内液位达到中位时，粉碎泵启动，将污水转驳至置有软性填料的序批柜，进行序批式接触氧化、生化处理，处理水由流程泵转驳至清水柜内，当液位达到中位时，排放泵启动，将处理水泵入膜组或直接排放，经膜组过滤后的排放水经紫外线消毒后排出舷外。

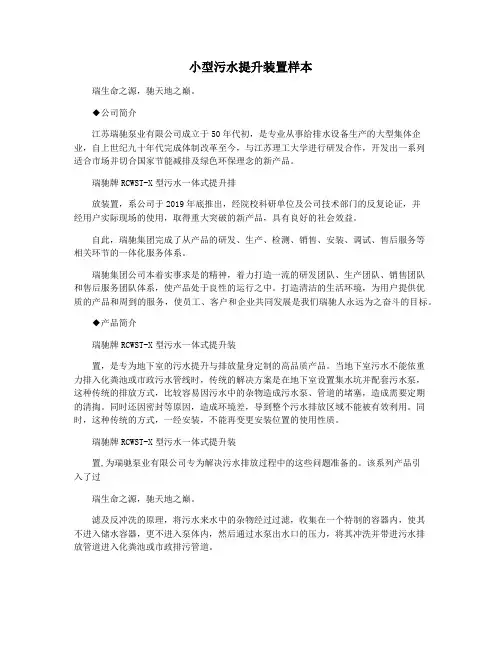

小型污水提升装置样本瑞生命之源，驰天地之巅。
◆公司简介江苏瑞驰泵业有限公司成立于50年代初，是专业从事给排水设备生产的大型集体企业，自上世纪九十年代完成体制改革至今，与江苏理工大学进行研发合作，开发出一系列适合市场并切合国家节能减排及绿色环保理念的新产品。
瑞驰牌RCWST-X型污水一体式提升排放装置，系公司于2019年底推出，经院校科研单位及公司技术部门的反复论证，并经用户实际现场的使用，取得重大突破的新产品，具有良好的社会效益。
自此，瑞驰集团完成了从产品的研发、生产、检测、销售、安装、调试、售后服务等相关环节的一体化服务体系。
瑞驰集团公司本着实事求是的精神，着力打造一流的研发团队、生产团队、销售团队和售后服务团队体系，使产品处于良性的运行之中。
打造清洁的生活环境，为用户提供优质的产品和周到的服务，使员工、客户和企业共同发展是我们瑞驰人永远为之奋斗的目标。
◆产品简介瑞驰牌RCWST-X型污水一体式提升装置，是专为地下室的污水提升与排放量身定制的高品质产品。
当地下室污水不能依重力排入化粪池或市政污水管线时，传统的解决方案是在地下室设置集水坑并配套污水泵，这种传统的排放方式，比较容易因污水中的杂物造成污水泵、管道的堵塞，造成需要定期的清掏。
同时还因密封等原因，造成环境差，导到整个污水排放区域不能被有效利用。
同时，这种传统的方式，一经安装，不能再变更安装位置的使用性质。
瑞驰牌RCWST-X型污水一体式提升装置,为瑞驰泵业有限公司专为解决污水排放过程中的这些问题准备的。
该系列产品引入了过瑞生命之源，驰天地之巅。
滤及反冲洗的原理，将污水来水中的杂物经过过滤，收集在一个特制的容器内，使其不进入储水容器，更不进入泵体内，然后通过水泵出水口的压力，将其冲洗并带进污水排放管道进入化粪池或市政排污管道。
因依托高校的人才优势，公司的技术力量雄厚，产品先进，从源头上解决了污水中块状、纤维带状、橡胶制品等污物的排放。
设备整体采用密闭式结构，对储水容器内的液位开关以及电控系统进行了技术改造，取得了良好的使用效果。
水处理行业仪器器材使用方法说明书一、引言水处理行业是消除水中杂质、改善水质、提供饮用水和工业用水的关键行业。
仪器器材在水处理过程中起着重要的作用，正确的使用方法可以保证水处理的效果和安全性。
本文将对水处理行业常见的仪器器材的使用方法进行详细说明，以便用户正确操作和维护。
二、沉淀池沉淀池是水处理过程中用于分离和沉淀悬浮物的设备。
使用方法如下：1. 确保沉淀池内的进水口和出水口畅通无阻。
2. 检查底部的排泥阀是否关闭，以防止沉淀物外泄。
3. 根据水质情况，调整沉淀池的泥水比例和停留时间。
4. 定期清理沉淀池内的沉淀物，并确保其地基平稳牢固。
三、过滤器过滤器是水处理过程中用于去除水中悬浮物和颗粒物的设备。
使用方法如下：1. 检查过滤器的滤芯是否完好，如有破损或堵塞应及时更换或清洗。
2. 启动过滤器前，打开进水阀和排污阀，将水从过滤器中排出，以清洗滤芯。
3. 调整过滤器的进水流量和出水压力，确保正常运行。
4. 定期清洗或更换过滤器的滤芯，以保持过滤效果。
四、溶气装置溶气装置在水处理中用于溶解气体，提高水的氧含量或去除水中的气体。
使用方法如下：1. 检查溶气装置的气体供应管路是否连接正确，气体压力是否稳定。
2. 根据水处理需求，调整溶气装置的气体流量和溶解时间。
3. 定期清洗溶气装置的气体吸附罐，以保持气体的纯净度。
4. 对于需要去除水中气体的情况，将溶气装置放置在合适的位置，并根据需要调整气体的流量和时间。
五、消毒设备消毒设备在水处理中用于杀灭水中的细菌和病毒，保证水的卫生安全。
使用方法如下：1. 检查消毒设备的消毒剂储存量是否充足，消毒剂投放装置是否正常工作。
2. 根据水处理需求，调整消毒设备的投药量和接触时间。
3. 定期检测水中的余氯含量，确保消毒效果符合标准。
4. 消毒设备停用时，应及时清洗消毒剂储存罐和投药管路，防止积存残留物。
六、反渗透设备反渗透设备是水处理中用于去除水中盐分和有害物质的设备。
