高分三号卫星影像应用详解

高分一号、高分二号、资源三号、高分六号卫星价格卫星类型价格（元/景）最小起订高分一号1号星1500整景高分一号234星2500整景高分二号3000整景/面积资源三号3000整景高分六号卫星3000整景备注景是一幅卫星影像的通俗讲法，例如，一景高分一号1号卫星影像，大小为32.5×32.5公里。

高分一号234星是60公里×60公里高分二号是23.5公里×23.5公里资源三号是50公里×50公里高分六号卫星是90公里×90公里另：卫星是沿着设定的卫星轨道拍摄，拍摄的位置及大小是固定的备注说明：北京揽宇方圆200多颗遥感卫星数据资源，各卫星都有详细的价格体系表，不同行业根据自己遥感项目业务要求，对各卫星影像的分辨率、波段数量、质量以及影像拍摄的时间要求各异，而卫星影像的价格则主要由以上参数决定。

北京揽宇方圆信息技术有限公司是国内的领先遥感卫星数据机构，遥感行业的国家高新技术企业，整合全球200多颗遥感卫星数据资源，遥感卫星影像数据贯穿中国1960年至今的所有商业卫星影像数据，是中国遥感卫星数据资源最多的专业遥感卫星数据服务机构，提供多尺度、多分辨率、全覆盖的遥感卫星影像数据服务，最大限度的保证了遥感影像数据获取的及时性和完整性。

分发不同性能、技术应用上可以互补的多种卫星影像，包括光学、雷达卫星影像、历史遥感影像等各种卫星数据服务，各种专业应用目的的图像处理、解译、顾问服务以及基于卫星影像的各种解决方案等。

公司拥有完全自主知识产权、高性能、满足大规模遥感数据集中处理的空间大数据管理与服务系统。

架构流程化的处理方案，满足海量遥感数据的集中处理需求。

技术能力优势：1：北京揽宇方圆国内老品牌卫星数据公司，国家遥感行业的高新技术企业，公司注册经营时间久，行业口碑相传，与1800多个行业国家级用户建立了长期稳定的合作关系，在遥感用户当中享有较高的地位。

2：北京揽宇方圆遥感数据购买专人数据查询一对一服务，专业统一的自主遥感卫星数据查询网址。

高分三号SAR影像L1A级产品精处理方法方韩康;张波;陈卫荣;吴樊;王超【期刊名称】《中国科学院大学学报》【年(卷),期】2022(39)5【摘要】L1A级影像产品是中国高分三号SAR卫星产品发布的初级产品形式。

为实现后续科学研究、增值应用,提出一套完整的L1A级产品处理流程,用以生成辐射纠正产品、几何纠正产品等高级产品形式。

在辐射纠正过程中,为剔除L1A级产品量化过程中存在空值和零值像素对辐射纠正结果造成的统计偏差,基于高分三号等效噪声系数提出改进的辐射纠正方法。

在几何纠正中,提出RPC参数反算算法确定影像角点坐标,基于xml元数据文件中提供的轨道方向、视向以及采样间隔参数保证反算方法的稳健性,在几何校正重采样部分引入SAR滤波算子实现等效视数的提升。

对使用Envi5.5软件无法完成几何校正的部分高分三号影像,使用本文提出的处理流程可以顺利完成,其处理结果通过与同为C波段的Sentinel-1影像辐射精度,以及Sentinel-2光学影像几何精度的对比,表明本方法对L1A产品进行处理的精确性和可靠性。

【总页数】10页(P648-657)【作者】方韩康;张波;陈卫荣;吴樊;王超【作者单位】中国科学院空天信息创新研究院中国科学院数字地球重点实验室;中国科学院大学资源与环境学院;中国资源卫星应用中心【正文语种】中文【中图分类】P237【相关文献】1.用于高分辨率宽测绘带SAR系统的SAR/GMTI处理方法研究2.高分辨率光学和SAR遥感影像在地震地质灾害调查中的应用——以九寨沟M7.0级地震为例3.基于GDAL的高分L1A级影像轮廓图的自动建立4.高分七号卫星L0-L2级影像产品5.中国跨入1:1万比例尺航天测绘新时代——高分七号卫星首批亚米级立体影像产品发布因版权原因，仅展示原文概要，查看原文内容请购买。

北京揽宇方圆信息技术有限公司高分三号卫星——世界主流C波段合成孔径雷达卫星简介高分三号卫星于1月23日正式投入使用，其性能与世界主流C波段SAR卫星相比如据新华社新闻，国防科工局于1月23日宣布，我国首颗1米分辨率合成孔径雷达（SAR）卫星高分三号23日正式投入使用。

该卫星将满足我国对高空间分辨SAR遥感数据的需求，主要应用于海洋监测、减灾救灾、气象和水利等领域。

合成孔径雷达技术是重要的对地遥感技术手段，合成孔径雷达卫星是装雷达为主要载荷的卫星，其通过自身发射电磁波并接收地物反射的回波，并进行复杂的信形成视觉效果类似黑白光学图片的合成孔径雷达图像。

由于其使用其自己发射的电磁波进电磁波对云、雨和雾霾等大气天气现象具有较强的穿透能力，使得合成孔径雷达卫星可以夜，以及被观测区域上方覆盖各种天气现象时，在特定时间对指定区域进行观测。

高分三号合成孔径雷达卫星并不是世界上第一颗C波段合成孔径雷达卫加拿大于2007年12月发射的RADARSAT-2卫星、欧空局分别于2014年4月和2016年4 Sentinel-1A和Sentinel-1B三颗卫星均工作在C波段。

本文就以这四颗卫星为例，对其分析。

首先我们用一个表格对这四颗卫星的总体参数进行大概梳理。

从表中可以看出，高分三号在最高分辨率和最大成像幅宽两个参数上，C波段SAR卫星，并且在设计寿命上面具有一定优势。

值得注意的是，高分三号和Senti 均选择了具有高极化隔离度的波导缝隙相控阵天线，使得其在多极化性能方面优于RADAR值得注意的是，这四颗C波段SAR卫星均选择了轨道高度为700-800km 道，与德国X波段TerraSAR-X卫星的509km轨道相差较大，这其中既有波段带来的影响需求带来的取舍（重访）。

如果用一张图同时表示这四颗卫星的轨道，那么从图中可以看出四颗卫星的星下点轨迹有差别但不是很大，Sentinel-大致分布于同一圆周的直径两边，可以将重访时间降低为单星运行的一半，高分三号和R 相对位置也如Sentinel-1系列相似，相比这是设计时任务规划的结果。

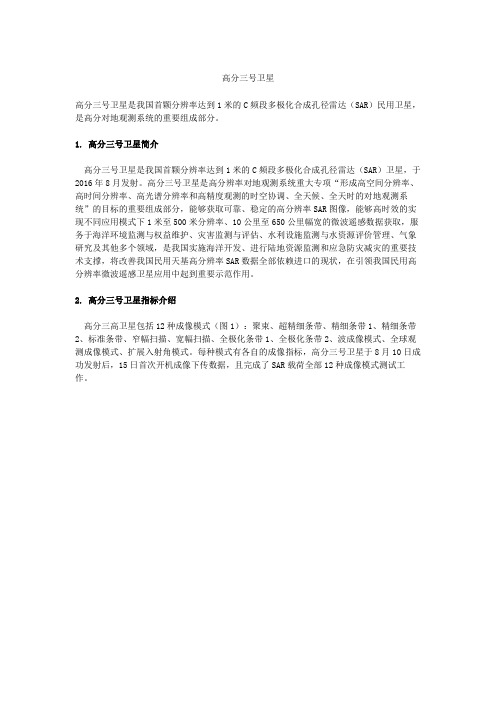

高分三号卫星高分三号卫星是我国首颗分辨率达到1米的C频段多极化合成孔径雷达（SAR）民用卫星，是高分对地观测系统的重要组成部分。

1. 高分三号卫星简介高分三号卫星是我国首颗分辨率达到1米的C频段多极化合成孔径雷达（SAR）卫星，于2016年8月发射。

高分三号卫星是高分辨率对地观测系统重大专项“形成高空间分辨率、高时间分辨率、高光谱分辨率和高精度观测的时空协调、全天候、全天时的对地观测系统”的目标的重要组成部分，能够获取可靠、稳定的高分辨率SAR图像，能够高时效的实现不同应用模式下1米至500米分辨率、10公里至650公里幅宽的微波遥感数据获取，服务于海洋环境监测与权益维护、灾害监测与评估、水利设施监测与水资源评价管理、气象研究及其他多个领域，是我国实施海洋开发、进行陆地资源监测和应急防灾减灾的重要技术支撑，将改善我国民用天基高分辨率SAR数据全部依赖进口的现状，在引领我国民用高分辨率微波遥感卫星应用中起到重要示范作用。

2. 高分三号卫星指标介绍高分三高卫星包括12种成像模式（图1）：聚束、超精细条带、精细条带1、精细条带2、标准条带、窄幅扫描、宽幅扫描、全极化条带1、全极化条带2、波成像模式、全球观测成像模式、扩展入射角模式。

每种模式有各自的成像指标，高分三号卫星于8月10日成功发射后，15日首次开机成像下传数据，且完成了SAR载荷全部12种成像模式测试工作。

3、标准及行业应用产品生成高分三号卫星数据包括L0-L3级标准产品及L4级行业应用产品，标准产品的生产是高分三号卫星数据应用必不可少的处理步骤，它是生成4级行业应用产品的前提。

具体产品生成过程如下：（1）L0级产品聚焦处理SAR传感器接收的原始信号为RAW数据（L0级），需要利用聚焦算法对其进行成像处理生成斜距单视复数影像（SLC影像，L1级），SLC影像是用户常用的一种数据产品类型。

（2）L1级辐射定标产品生产由于多种误差源的存在，SLC数据存在辐射误差，为能精确反映地物回波特性，需要进行辐射定标处理，将输入信号转化为雷达后向散射系数。

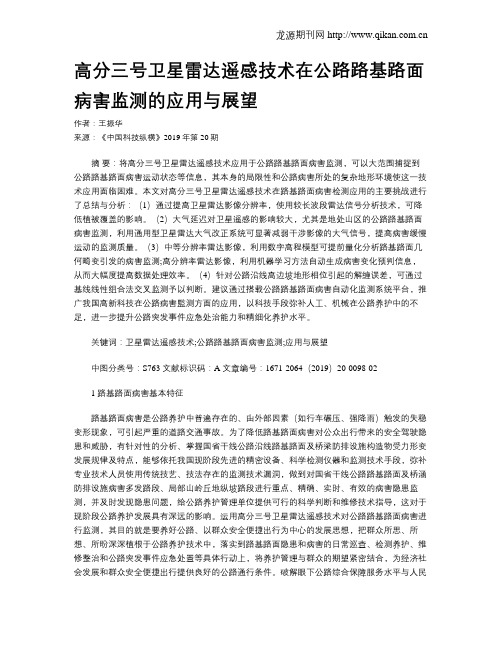

高分三号卫星雷达遥感技术在公路路基路面病害监测的应用与展望作者：王振华来源：《中国科技纵横》2019年第20期摘要：将高分三号卫星雷达遥感技术应用于公路路基路面病害监测，可以大范围捕捉到公路路基路面病害运动状态等信息，其本身的局限性和公路病害所处的复杂地形环境使这一技术应用面临困难。

本文对高分三号卫星雷达遥感技术在路基路面病害检测应用的主要挑战进行了总结与分析：（1）通过提高卫星雷达影像分辨率，使用较长波段雷达信号分析技术，可降低植被覆盖的影响。

（2）大气延迟对卫星遥感的影响较大，尤其是地处山区的公路路基路面病害监测，利用通用型卫星雷达大气改正系统可显著减弱干涉影像的大气信号，提高病害缓慢运动的监测质量。

（3）中等分辨率雷达影像，利用数字高程模型可提前量化分析路基路面几何畸变引发的病害监测;高分辨率雷达影像，利用机器学习方法自动生成病害变化预判信息，从而大幅度提高数据处理效率。

（4）针对公路沿线高边坡地形相位引起的解缠误差，可通过基线线性组合法交叉监测予以判断。

建议通过搭载公路路基路面病害自动化监测系统平台，推广我国高新科技在公路病害監测方面的应用，以科技手段弥补人工、机械在公路养护中的不足，进一步提升公路突发事件应急处治能力和精细化养护水平。

关键词：卫星雷达遥感技术;公路路基路面病害监测;应用与展望中图分类号：S763 文献标识码：A 文章编号：1671-2064（2019）20-0098-021 路基路面病害基本特征路基路面病害是公路养护中普遍存在的、由外部因素（如行车碾压、强降雨）触发的失稳变形现象，可引起严重的道路交通事故。

为了降低路基路面病害对公众出行带来的安全驾驶隐患和威胁，有针对性的分析、掌握国省干线公路沿线路基路面及桥梁防排设施构造物受力形变发展规律及特点，能够依托我国现阶段先进的精密设备、科学检测仪器和监测技术手段，弥补专业技术人员使用传统技艺、技法存在的监测技术漏洞，做到对国省干线公路路基路面及桥涵防排设施病害多发路段、局部山岭丘地纵坡路段进行重点、精确、实时、有效的病害隐患监测，并及时发现隐患问题，给公路养护管理单位提供可行的科学判断和维修技术指导，这对于现阶段公路养护发展具有深远的影响。

高分三号卫星在台风监测中的应用林明森;袁新哲;刘建强;叶小敏;张庆君;赵良波;安大伟;彭勇钊【摘要】GF-3 satellite can not only obtain typhoon wind field and path information using wide swath imaging mode,but also can observe typhoon landed area using high resolution imaging model in extreme weather conditions,for it is made with all-time all-weather,multiple mode ob-serving ability.Therefore GF-3 satellite can provide effective data for monitoring,forecasting and assessing typhoon.A work is first presented in this paper,that GF-3 satellite is used to monitor typhoon by the National Satellite Ocean Application Service (NSOAS)since July 2017.The workflow of this work and processing method of typhoon wind field products is also described, which can provide reference for the future monitoring typhoon through radar satellites.%高分三号(GF-3)卫星具有的全天时、全天候、多模式观测能力,既能够采用宽幅成像模式获取台风风场、台风路径的信息,也能够采用高分辨率模式在极端气候条件下对台风登陆区域进行精细观测,可以为台风监测、预报及台风灾害评估提供有效数据支撑.文章介绍了2017年7月以来,国家卫星海洋应用中心首次利用高分三号卫星对中国附近海域台风进行监测情况.论述了台风监测流程及台风监测专题产品生产方法,可为今后雷达卫星台风监测提供参考.【期刊名称】《航天器工程》【年(卷),期】2017(026)006【总页数】5页(P167-171)【关键词】高分三号卫星;合成孔径雷达;台风监测【作者】林明森;袁新哲;刘建强;叶小敏;张庆君;赵良波;安大伟;彭勇钊【作者单位】国家卫星海洋应用中心,北京 100081;国家卫星海洋应用中心,北京100081;国家卫星海洋应用中心,北京 100081;国家卫星海洋应用中心,北京100081;北京空间飞行器总体设计部,北京 100094;北京空间飞行器总体设计部,北京 100094;国家气象卫星中心,北京 100081;中国资源卫星应用中心,北京 100094【正文语种】中文【中图分类】P714我国是世界上遭受台风影响最严重的国家之一,特别是进入2017年以来,我国沿海台风频发,截至2017年9月底,已生成有编号台风19个,对沿海人民生命财产与经济发展造成了严重影响。

北京揽宇方圆信息技术有限公司卫星影像最高分卫星0.3米WorldView3卫星介绍摘要：WorldView3卫星是北京揽宇方圆信息技术有限公司代理的国际商业遥感卫星。

隆重推出的WorldView-3是第一颗多负载、超高光谱、高分辨率的商业卫星。

WorldView-3预期在617公里的高度上运行，提供31厘米全色分辨率、1.24米多光谱分辨率和3.7米红外短波分辨率。

WorldView-3的平均回访时间不到1天，每天能够采集多达680,000平方公里的范围，进一步提高DigitalGlobe的采集能力，能够更加快速可靠地进行采集。

WorldView-3系统将于2014年发射升空，可以让DigitalGlobe进一步扩展其图像产品范围。

热门标签：WorldView3卫星，WorldView3卫星参数，WorldView3数据，WorldView3影像，WorldView3介绍，北京揽宇方圆WorldView-3卫星是北京揽宇方圆信息技术有限公司代理的国际商业遥感卫星。

WorldView-3是美国DigitalGlobe公司第四代高解析度光学卫星，2014年8月中发射，卫星影像分辨率为0.3米，是目前世界上分辨率最高的光学卫星。

WorldView-3除了提供0.31米分辨率的全色影像和8波段多光谱影像外，还提供8波段短波红外影像。

这颗卫星是目前世界上最高的分辨率，可以分别更小、更细的地物，可以跟航空影像相媲美。

拥有的覆盖可见光、近红外、短波红外的波谱特征，使WorldView-3拥有极强的定量分析能力，在植被监测、矿产探测、海岸/海洋监测等方面拥有广阔的应用前景。

WorldView-3能为各行各业的客户提供数据：对高速路网的定量评测(包括地面磨损)，可以为政府部门提供具有针对性的维护方案；通过获取的影像，客户可以清晰的分辨出车辆的种类(小汽车、卡车、轿车和面包车)以及速度和方向；WorldView-3可以更准确的得到地区或者全球范围内的发展和投资率，包括建筑材料的细节，屋顶的反射度，路网和人口密集度，这些对提供位置服务的客户很有帮助；从一张影像图片中就可以很容易的计算和测量一个单独的集装箱，这能为经济监督部门和各个港口、机场、铁路和其他物流枢纽提供重要信息。

项目GF-3卫星哨兵（Sentinel）-1卫星RadarSat-2卫星轨道类型太阳同步轨道太阳同步轨道太阳同步轨道轨道高度755km693km798km频段C频段C频段C频段高分三号卫星2017年数据覆盖区域示意图××图1 高分三号卫星在轨成像模式及具体指标图1所示的12种工作模式，是通过与不同用户沟通后确定的，以满足各行业的绝大部分的应用需求，具体情况如表2所示。

此外，在高分三号卫星设计过程中，针对用户成像任务规划多样、各模式下成像参数差异大的特点，卫星系统预留了灵活的外部控制接口，可通过上注指令的方式，对系统参数、时序、工作方式等进行灵活的调整，这样既保证了SAR载荷常规工作模式的需求，也为在轨开展各项试验模式验证提供了可能。

因此在年稳定运行过程中，卫星总体对高分三号卫星成像模式的可扩展性进行了专门的设计，在轨成功实施图2 高分三号卫星滑动聚束模式武汉地区1m 分辨率图像图3 高分三号卫星25m 模式南极地区成像图多项新模式试验验证，如凝视聚束模式成像、TOPSAR 模式成像、动目标检测和干涉测高等。

1） 凝视聚束模式。

通过优化系统成像参数，完成了高分三号卫星凝视聚束成像模式试验，实现了方位向分辨率由1.0 m 到优于0.5 m 的提升。

图4给出了凝视聚束模式下，对宁和城际铁路桥和南京长江第三大桥的成像结果。

凝视聚束模式图像中桥体结构清晰，细节可辨，证明了凝视聚束模式提升方位分辨率的能力。

（a）宁和城际铁路桥 （b）南京长江第三大桥图4 高分三号卫星对宁和城际铁路桥和南京长江大桥的凝视聚束模式成像结果图5 高分三号卫星TOPSAR 模式试验图像2）TOPSAR 成像模式。

高分三号卫星开展了TOPSAR 模式成像验证试验，实现TOPSAR 模式方位向跳拼接成像，成像结果如图5所示。

该图像虽然未经辐射校正，但图像中无明显拼接痕迹和亮暗起伏，从3）动目标检测模式。

高分三号卫星在轨采取“一发两收”的工作方式，获得了双通道数据，进行了动而验证了卫星具备实现TOPSAR 模式所需的波束扫描能力，也说明了其TOPSAR 模式能获得比扫描模式辐射特性更均匀的图像产品。

高分三号用户手册一、引言随着科学技术的不断发展，高分三号卫星应运而生，为我国遥感事业注入了新的活力。

为了让用户更好地了解、使用和管理高分三号卫星，我们编写了这本用户手册。

本手册详细介绍了高分三号卫星的设备安装、操作使用、数据处理与分析、故障排查与维护等方面的内容。

希望通过本手册，为广大用户提供高效、便捷的服务。

二、产品简介1.高分三号卫星概述高分三号卫星（GF-3）是我国自主研发的一颗合成孔径雷达（SAR）卫星，具有较强的地表穿透能力。

其主要应用于地震灾区评估、地质灾害监测、城市规划、环境监测、农业调查等领域。

2.高分三号卫星的主要技术参数（1）卫星轨道：太阳同步轨道，轨道高度505公里；（2）卫星重量：约1.1吨；（3）雷达幅宽：100公里；（4）成像频段：C波段；（5）分辨率：最高1米。

三、设备安装与调试1.设备组装用户在收到设备后，请按照装箱清单检查设备部件是否齐全。

在确保部件齐全后，按照安装图纸进行设备组装。

2.设备接线根据设备接线图，将设备与电源、通信设备等连接。

确保接线正确无误，以免造成设备损坏。

3.系统调试在设备组装和接线完成后，进行系统调试。

调试内容包括：设备启动、系统自检、各项功能测试等。

确保设备各项功能正常后，方可投入使用。

四、操作与使用1.操作界面介绍高分三号卫星操作界面简洁易懂，主要包括菜单栏、工具栏、状态栏等。

用户可通过菜单栏执行各项操作，如图像获取、参数设置、功能切换等。

2.基本操作流程（1）启动设备：打开电源，进入操作系统；（2）导入参数：根据实际需求，设置成像参数，如观测区域、成像模式等；（3）启动成像：点击开始成像按钮，启动雷达观测；（4）获取图像：成像完成后，下载并查看图像。

3.特殊功能使用高分三号卫星具备多种特殊功能，如地形地貌模式、干涉测量模式等。

用户可根据实际应用需求，选择合适的功能进行观测。

五、数据处理与分析1.数据下载与处理用户可通过数据传输设备下载观测数据。

高分三号卫星助力海洋强国建设文|孙学娇 李俊杰 陈卫荣 严薇中国资源卫星应用中心一、引言随着航天事业不断发展，空间信息正加快与大数据、云计算、物联网等高技术融合，卫星应用已成为服务经济社会发展的重要手段。

遥感卫星是不可替代的全球观测手段，可对经济、社会、生态等方面的可持续发展状况进行有效监测和评估，有助于产生更相关、更丰富的信息用于决策支持，是实施可持续发展战略的基础性技术支撑。

海洋强国是指在开发海洋、利用海洋、保护海洋、管控海洋方面拥有强大综合实力的国家。

我国是一个海陆兼具的发展中大国，坚持海陆统筹、建设海洋强国是实现中华民族伟大复兴的重要战略任务，为我国维护国家主权与领土完整、经济社会发展、生态文明建设等提供了强有力的保障。

卫星遥感以大范围重复观测、多角度多模式成像、获取信息丰富等优势为广阔的海洋信息获取提供了技术支撑，大力发展卫星遥感技术助力“空天地海”一体化海洋监测系统构建，是推动海洋强国建设与海洋命运共同体构建不可或缺的重要举措。

二、我国民用SAR陆地观测卫星数据资源和能力自1999年至今，我国共发射42颗民用陆地观测及其他卫星，目前在轨运行管理32颗卫星，构建了相对完备的对地观测系统，具有种类多样、功能齐全等特点。

其中，民用合成孔径雷达（SAR）陆地观测卫星十分契合海洋监测需要的广域覆盖、全天时和全天候的监测能力，也常用于海岸带、海岛和海域监测。

当前，我国有8颗民用SAR陆地观测卫星在轨可用（见表1），整体正呈现出成像模式多样、空间分辨率高、覆盖幅宽大、应用范围广的发展趋势。

随着我国遥感卫星研制技术不断发展，SAR卫星观测体系愈发完善。

高分三号（GF-3）系列卫星作为我国最高分辨率民用SAR卫星，可实现全球海洋和陆地资源的持续稳定监测。

GF-3具有优秀的快速响应和重访能力，搭载的C波段SAR载荷可以采用12种成像模式获取丰富的多极化信息，同时具备了专用于海浪和海面风场观测的波模式和全球观测模式成像功能，自2016年起在轨运行至今，已为国家海洋卫星拍摄海岸带、海岛与台风影像又能对某个特定区域进行凝视详查，通过遥感数据处理、信息提取与解译分析等技术手段，可以实现对海上养殖、围填海、海岸线与海域提取近海岸养殖塘[1]图3 基于GF-3金州湾区域围填海变化监测[2]图4 基于GF-3黄河三角洲海岸地物分类与海岸线提取[3]图5 GF-3 SAR VV极化后向散射系数随风速和方位角变化的关系[4]图6 基于GF-3台风风场监测[5]图7 台风“烟花”的GF-3图8 基于GF-3浒苔绿潮监测[6]图9 基于GF-3的辽东湾区域海冰分类[7]受地理位置影响，我国渤海与黄海海域在冬季存在一段时间的结冰期，海冰对船舶航行与渔业生产活动造成了严重影响，利用SAR 卫星影像监测海冰冰情、准确获取海冰类型及重要特性具有重要意义，影像提取多种极化特征，实现了对辽东湾海冰类型的高精度分类（见图9）。
