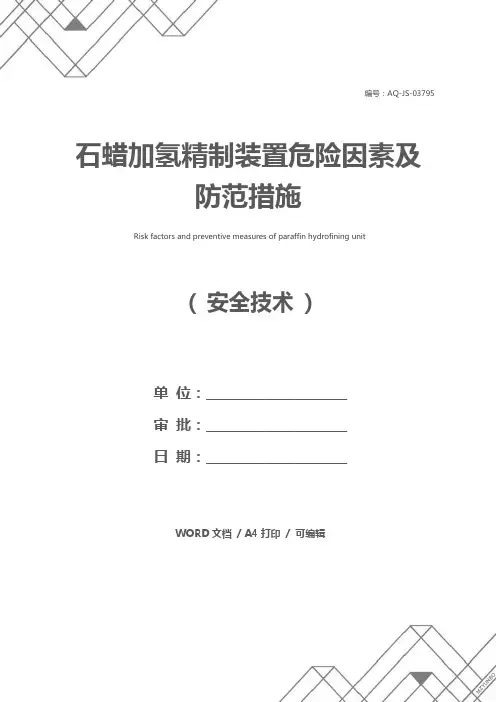

石蜡加氢精制装置危险因素及防范措施正式版

编号：AQ-JS-03795( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑石蜡加氢精制装置危险因素及防范措施Risk factors and preventive measures of paraffin hydrofining unit石蜡加氢精制装置危险因素及防范措施使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

石蜡加氢精制装置由于它的技术特点要求是在高温高压下进行，有氢气参与的化学反应，氢气为甲类危险品，而且生产中有毒性气体H2S产生。

因此按规范精心操作和做好安全防护尤为重要。

(一)开停工危险因素及其防范1．开工时危险因素和防范措施本装置的开工步骤分为催化剂装填、反应系统氮气和氢气置换、氢气气密、催化剂预硫化和反应系统进蜡生产五部分。

各步骤危险因素和防范措施见表2—90。

2．停工时危险因素和防范措施停工时危险因素和防范措施见表2—91。

2．停工时危险因素和防范措施停工时危险因素和防范措施见表2—91。

(二)正常生产中危险因素及其防范(1)正常生产操作中，应避免原料量剧烈波动，防止催化剂表面结焦。

在发生原料泵故障时，及时对加热炉压火，防止反应器超温。

(2)当装置进行紧急停工处理时，注意对各个自控阀和换热器侧线的保温和置换，防止蜡凝结。

及时关闭出装置冷却器循环水。

(3)在投用塔真空时，严格控制好塔液面，避免出现假液面。

不及时处理容易发生冒塔，蜡从塔顶进入真空管线难以清理。

(三)装置易发生的事故及其处理1．石蜡力口氢装置处理事故原则(1)在装置运行过程中要严格控制好高分液位，防止高分液位减空，发生低分窜压，引发低压系统发生爆炸事故。

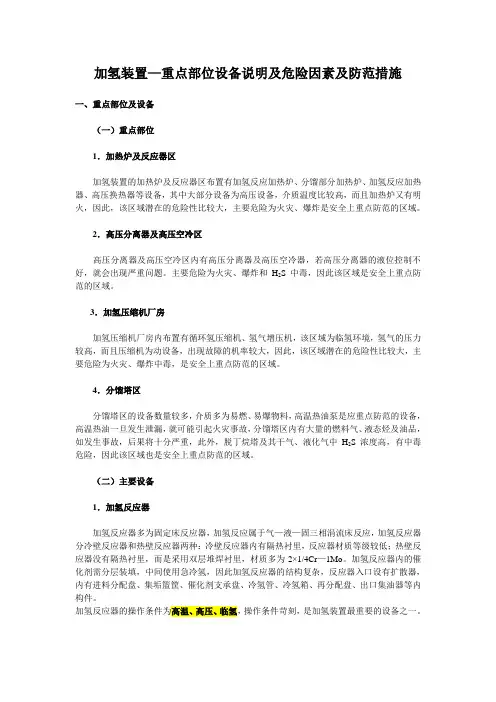

加氢装置—重点部位设备说明及危险因素及防范措施一、重点部位及设备（一）重点部位1．加热炉及反应器区加氢装置的加热炉及反应器区布置有加氢反应加热炉、分馏部分加热炉、加氢反应加热器、高压换热器等设备，其中大部分设备为高压设备，介质温度比较高，而且加热炉又有明火，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸是安全上重点防范的区域。

2．高压分离器及高压空冷区高压分离器及高压空冷区内有高压分离器及高压空冷器，若高压分离器的液位控制不好，就会出现严重问题。

主要危险为火灾、爆炸和H2S中毒，因此该区域是安全上重点防范的区域。

3．加氢压缩机厂房加氢压缩机厂房内布置有循环氢压缩机、氢气增压机，该区域为临氢环境，氢气的压力较高，而且压缩机为动设备，出现故障的机率较大，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸中毒，是安全上重点防范的区域。

4．分馏塔区分馏塔区的设备数量较多，介质多为易燃、易爆物料，高温热油泵是应重点防范的设备，高温热油一旦发生泄漏，就可能引起火灾事故，分馏塔区内有大量的燃料气、液态烃及油品，如发生事故，后果将十分严重，此外，脱丁烷塔及其干气、液化气中H2S浓度高，有中毒危险，因此该区域也是安全上重点防范的区域。

（二）主要设备1．加氢反应器加氢反应器多为固定床反应器，加氢反应属于气—液—固三相涓流床反应，加氢反应器分冷壁反应器和热壁反应器两种：冷壁反应器内有隔热衬里，反应器材质等级较低；热壁反应器没有隔热衬里，而是采用双层堆焊衬里，材质多为2×1/4Cr—1Mo。

加氢反应器内的催化剂需分层装填，中间使用急冷氢，因此加氢反应器的结构复杂，反应器入口设有扩散器，内有进料分配盘、集垢篮筐、催化剂支承盘、冷氢管、冷氢箱、再分配盘、出口集油器等内构件。

加氢反应器的操作条件为高温、高压、临氢，操作条件苛刻，是加氢装置最重要的设备之一。

2．高压换热器反应器出料温度较高，具有很高热焓，应尽可能回收这部分热量，因此加氢装置都设有高压换热器，用于反应器出料与原料油及循环氢换热。

编号：SM-ZD-11160 加氢装置主要危险性分析Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改加氢装置主要危险性分析简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

1物料的火贝爆炸危险性某石蜡加氢装置所用原料蜡分别来自本厂生产的58#,66#脱油蜡，溶剂脱油装置生产的70#和喷雾脱油装置生产的75#脱油蜡。

新氢为重整氢，组成见表1;白土为活性白土;燃料气来白瓦斯管网，组成见表2。

产品主要是油蜡和微油蜡，还有部分轻烃和污油产生。

此外，新鲜的催化剂使用二甲基二硫作为硫化剂。

上述物料在生产过程中大多处于高温、高压条件，一旦出现泄漏，易引发火灾爆炸事故。

(1)石蜡石蜡是高质石油馏分，呈白色至淡黄色，常温下为固态。

石蜡主要由C16以上的正构烷烃组成，也含有少量异构烷烃和带侧链的环烷烃。

随着分子量增高，异构烷烃和长侧链环烷烃的含量逐渐增多，其平均分子量为300~500,闪点大于120℃，按火灾危险性分类原则，石蜡属于丙类火灾危险物质。

(2)氢气氢气是无色无味的气体，爆炸极限(V%)为4.0%~75.0%，引燃温度为560℃，按照可燃气体火灾危险性分类原则，氢气属于甲类火灾危险物质。

氢气与空气混合能形成爆炸性混合物，遇热或明火即会发生爆炸，气体比空气轻，在室内使用或储存时，漏气上升滞留屋顶不易排出，当达到其爆炸下限浓度时，遇火星会引起爆炸。

加氢装置开停工时的危险因素及防范措施开工时的危险因素及其防范措施1加氢反应系统干燥、烘炉加氢装置反应系统干燥、烘炉的目的是除去反应系统内的水分，脱除加热炉耐火材料中的自然水和结晶水，烧结耐火材料，增加耐火材料的强度和使用寿命。

加热炉煤炉时，装置需引进燃料气，在引燃料气前应认真做好瓦斯的气密及隔离工作，一般要求燃料气中氧含量要小于1％。

防止瓦斯泄漏及窜至其他系统。

加热炉点火要彻底用蒸汽吹扫炉膛，其中不能残余易燃气体。

加热炉烘炉时应严格按烘炉曲线升温、降温，避免升温过快，耐火材料中的水分迅速蒸发而导致炉墙倒塌2加氢反应器催化剂装填催化剂装填应严格按催化剂装填方案进行，催化剂装填的好坏对加氢装置的运行情况及运行周期有重要影响。

催化剂装填前应认真检查反应器及其内构件，检查催化剂的粉尘情况，决定催化剂是否需要过筛。

催化剂装填最好选择在干燥晴朗的天气进行，保证催化剂装填均匀，否则在开工时反应器内会出现偏流或“热点”，影响装置正常运行。

催化剂装填时工作人员须要进入反应器工作，因此，要特别注意工作人员劳动保护及安全问题，需要穿劳动保护服装，带能供氧气或空气的呼吸面罩，进反应器工作人员不能带其他杂物，以防止异物落入反应器内（一般催化剂装填由专业公司专业人员进行）3加氢反应系统置换加氢反应系统置换分为两个阶段，即空气环境置换为氮气环境、氮气环境置换为氢气环境。

在空气环境置换为氮气环境时需要注意，置换完成后系统氧含量应<1％，否则系统引入氢气时易发生危险；在氮气环境置换为氢气环境时应注意，使系统内气体有一个适宜的平均分子量，以保证循环氢压缩机在较适宜的工况下运行，一般氢气纯度为85％较为适宜。

4加氢反应系统气密加氢反应系统气密是加氢装置开工阶段一项非常重要的工作，气密工作的主要目的是查找漏点，消除装置隐患，保证装置安全运行。

加氢反应系统的气密工作分为不同压力等级进行，低压气密阶段所用的介质为氮气，氮气气密合格后用氢气作低压气密。

石蜡加氢精制装置说明与危险因素防范措施石蜡加氢精制装置是一种用于将黄蜡或石蜡通过加氢处理转化为白蜡的一种工业设备。

这种设备将石蜡加热至一定温度后与氢气反应，通过饱和烃的裂解与合成反应，将石蜡中的不饱和化合物去除，从而得到更纯净的白蜡产品。

然而，在进行石蜡加氢精制过程中，也存在一些危险因素需要引起注意，并采取相应的防范措施来保证设备操作的安全。

下面将对石蜡加氢精制装置的危险因素和防范措施进行详细说明。

1.高温和高压：石蜡加氢精制过程需要高温和高压环境，而高温和高压环境下容易引发爆炸和火灾等危险。

因此，需要严格控制加热温度和操作压力，确保设备的安全运行。

同时，需要定期检查和维护设备的阀门、管道和容器，确保其能够承受高温和高压环境的要求。

2.氢气泄漏：石蜡加氢精制过程需要使用氢气，而氢气是一种易燃易爆的气体，一旦泄漏可能引发火灾和爆炸。

因此，需要在装置中设置可靠的气体泄漏报警装置，并定期检查其是否正常工作。

同时，需要定期对氢气系统进行检查和维护，确保气体管道的完整性，避免泄漏的发生。

3.工作环境污染：石蜡加氢精制过程中会产生一些有害气体和污染物，如硫化氢、二甲苯等。

这些物质对人体健康有一定的危害。

因此，需要在装置周围设置通风系统和排气装置，确保工作环境的良好通风。

同时，操作人员需要佩戴防护装备，如防毒面具、防护手套和防护眼镜等，避免有害物质的直接接触。

4.废水和废气处理：石蜡加氢精制过程会产生大量的废水和废气。

这些废水和废气中含有一些有害物质，需要进行处理，以避免对环境造成污染。

因此，需要在装置中设置废水处理和废气处理系统，并定期进行检查和维护，确保其正常工作。

综上所述，石蜡加氢精制装置的操作过程中需要注意防范各种危险因素，以保证设备操作的安全。

通过控制加热温度和操作压力、设置气体泄漏报警装置、保持良好的通风环境、佩戴防护装备和进行废水和废气的处理等措施，可以有效减少事故的发生，保障人员的身体健康和环境的安全。

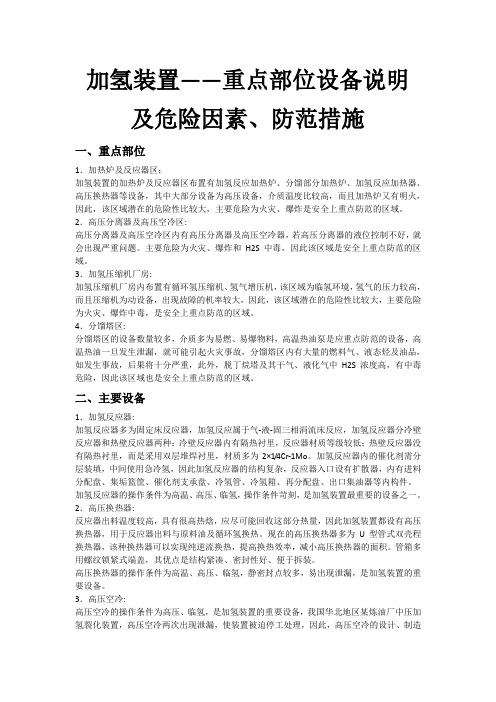

加氢装置——重点部位设备说明及危险因素、防范措施一、重点部位1．加热炉及反应器区：加氢装置的加热炉及反应器区布置有加氢反应加热炉、分馏部分加热炉、加氢反应加热器、高压换热器等设备，其中大部分设备为高压设备，介质温度比较高，而且加热炉又有明火，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸是安全上重点防范的区域。

2．高压分离器及高压空冷区:高压分离器及高压空冷区内有高压分离器及高压空冷器，若高压分离器的液位控制不好，就会出现严重问题。

主要危险为火灾、爆炸和H2S中毒，因此该区域是安全上重点防范的区域。

3．加氢压缩机厂房:加氢压缩机厂房内布置有循环氢压缩机、氢气增压机，该区域为临氢环境，氢气的压力较高，而且压缩机为动设备，出现故障的机率较大，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸中毒，是安全上重点防范的区域。

4．分馏塔区:分馏塔区的设备数量较多，介质多为易燃、易爆物料，高温热油泵是应重点防范的设备，高温热油一旦发生泄漏，就可能引起火灾事故，分馏塔区内有大量的燃料气、液态烃及油品，如发生事故，后果将十分严重，此外，脱丁烷塔及其干气、液化气中H2S浓度高，有中毒危险，因此该区域也是安全上重点防范的区域。

二、主要设备1．加氢反应器:加氢反应器多为固定床反应器，加氢反应属于气-液-固三相涓流床反应，加氢反应器分冷壁反应器和热壁反应器两种：冷壁反应器内有隔热衬里，反应器材质等级较低；热壁反应器没有隔热衬里，而是采用双层堆焊衬里，材质多为2×1/4Cr-1Mo。

加氢反应器内的催化剂需分层装填，中间使用急冷氢，因此加氢反应器的结构复杂，反应器入口设有扩散器，内有进料分配盘、集垢篮筐、催化剂支承盘、冷氢管、冷氢箱、再分配盘、出口集油器等内构件。

加氢反应器的操作条件为高温、高压、临氢，操作条件苛刻，是加氢装置最重要的设备之一。

2．高压换热器:反应器出料温度较高，具有很高热焓，应尽可能回收这部分热量，因此加氢装置都设有高压换热器，用于反应器出料与原料油及循环氢换热。

加氢精制装置的危险因素与防范措施摘要：加氢精制装置是一种用于石油、化工等行业的工艺装置，其核心过程是利用氢气与原料油中的不饱和烃进行加成反应，从而降低原料油的硫、氮、氧等杂质的含量，提高其纯度和收率。

然而，由于加氢精制过程中涉及到高温、高压、高纯度氢气等危险因素，因此存在着许多危险因素和安全隐患。

本文将介绍加氢精制装置的危险因素与防范措施。

关键词：加氢精制装置；危险因素；防范措施1 加氢精制装置运行过程中的设备危险因素及预防措施1.1 加氢精制装置运行过程中的设备危险因素加氢精制装置中的设备通常会受到腐蚀的影响，例如设备表面受到氧化、硫化物等物质的腐蚀，设备内部的金属受到氢脆、氢裂等损伤。

这些腐蚀和损伤会导致设备的损坏和失效，从而影响装置的正常运行。

设备磨损加氢精制装置中的设备也会受到磨损的影响，例如设备内部的金属受到摩擦、冲刷等作用的磨损，设备表面的涂层和密封材料受到磨损和剥落的影响。

这些磨损会导致设备的性能下降，从而影响装置的正常运行。

设备超载加氢精制装置中的设备可能会因为负荷过大而超载运行，例如原料油中含有的有害物质过多，导致装置的处理能力不足。

超载运行会导致设备的损坏和失效，从而影响装置的正常运行。

设备操作失误加氢精制装置中的设备需要严格的操作控制，例如温度、压力、流速等参数的控制。

如果操作失误，例如温度过高、压力过低等，会导致设备的损坏和失效，从而影响装置的正常运行。

1.2 如何预防加氢精制装置设备危险因素设备防腐措施对于加氢精制装置中的设备，可以采用多种防腐措施来减少腐蚀和损伤的影响。

例如，可以采用耐腐蚀材料制作设备，例如不锈钢、钛合金等；可以采用防腐涂层来保护设备表面，例如喷涂、电镀等；可以采用防腐处理来提高设备的耐腐蚀性能，例如钝化处理、磷化处理等。

设备耐磨措施对于加氢精制装置中的设备，可以采用多种耐磨措施来减少磨损的影响。

例如，可以采用高强度材料制作设备，例如高强度钢、陶瓷等；可以采用耐磨涂层来保护设备表面，例如喷涂、熔敷等；可以采用耐磨处理来提高设备的耐磨性能，例如喷丸处理、滚压处理等。

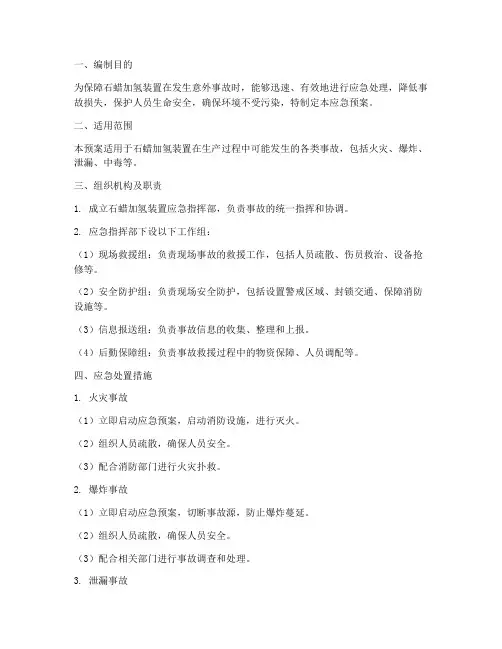

一、编制目的为保障石蜡加氢装置在发生意外事故时，能够迅速、有效地进行应急处理，降低事故损失，保护人员生命安全，确保环境不受污染，特制定本应急预案。

二、适用范围本预案适用于石蜡加氢装置在生产过程中可能发生的各类事故，包括火灾、爆炸、泄漏、中毒等。

三、组织机构及职责1. 成立石蜡加氢装置应急指挥部，负责事故的统一指挥和协调。

2. 应急指挥部下设以下工作组：（1）现场救援组：负责现场事故的救援工作，包括人员疏散、伤员救治、设备抢修等。

（2）安全防护组：负责现场安全防护，包括设置警戒区域、封锁交通、保障消防设施等。

（3）信息报送组：负责事故信息的收集、整理和上报。

（4）后勤保障组：负责事故救援过程中的物资保障、人员调配等。

四、应急处置措施1. 火灾事故（1）立即启动应急预案，启动消防设施，进行灭火。

（2）组织人员疏散，确保人员安全。

（3）配合消防部门进行火灾扑救。

2. 爆炸事故（1）立即启动应急预案，切断事故源，防止爆炸蔓延。

（2）组织人员疏散，确保人员安全。

（3）配合相关部门进行事故调查和处理。

3. 泄漏事故（1）立即启动应急预案，隔离泄漏源，防止泄漏扩散。

（2）组织人员疏散，确保人员安全。

（3）配合相关部门进行泄漏处理。

4. 中毒事故（1）立即启动应急预案，组织人员撤离中毒区域。

（2）对中毒人员进行救治，确保人员安全。

（3）配合相关部门进行事故调查和处理。

五、应急演练1. 定期组织应急演练，提高应急队伍的应急处置能力。

2. 演练内容包括火灾、爆炸、泄漏、中毒等事故的应急处置。

3. 演练结束后，对演练过程进行总结，改进应急预案。

六、附则1. 本预案由石蜡加氢装置应急指挥部负责解释。

2. 本预案自发布之日起实施。

3. 如遇特殊情况，应急指挥部有权对本预案进行调整和补充。

加氢装置——关键设备、风险因素和预防措施说明一、关键部件和设备（一）关键部件1．加热炉和反应器区域加氢装置的加热炉和反应器区域布置有加氢反应加热炉、分馏部分加热炉、加氢反应加热器、高压热交换器等设备，其中大部分设备为高压设备，介质温度比较高，而且加热炉又有明火，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸是安全上重点防范的区域。

2．高压分离器和高压空气冷却区高压分离器和高压空气冷却区内有高压分离器及高压空气冷却器，若高压分离器的液位控制不好，就会出现严重问题。

主要危险为火灾、爆炸和H2S中毒，因此该区域是安全上重点防范的区域。

3．加氢压缩机厂房循环氢压缩机布置在加氢压缩机厂房内、氢气增压机，该区域为临氢环境，氢气的压力较高，而且压缩机为动设备，出现故障的机率较大，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸中毒，是安全上重点防范的区域。

4．分馏塔区域分馏塔区域的设备数量较多，介质多为易燃、易爆物料，高温热油泵是应重点防范的设备，高温热油一旦发生泄漏，就可能引起火灾事故，分馏塔区域内有大量的燃料气、液态烃及油品，如发生事故，后果将十分严重，此外，脱丁烷塔及其干气、液化气中H2S浓度高，有中毒危险，因此，该区域也是安全防范的关键区域。

（二）主要设备1．加氢反应器加氢反应器多为固定床反应器，加氢反应属于气-液-固三相涓流床反应，加氢反应器分为冷壁反应器和热壁反应器：冷壁反应器内有隔热衬里，反应器材质等级较低；热壁反应器没有隔热衬里，而是采用双层堆焊衬里，材质多为2×1/4Cr-1Mo。

加氢反应器内的催化剂需分层装填，中间使用急冷氢，因此加氢反应器的结构复杂，反应器入口设有扩散器，内有进料分配盘、集垢篮筐、催化剂支承盘、冷氢管、冷氢箱、再分配盘、出口集油器等内构件。

加氢反应器的操作条件为高温、高压、临氢，操作条件苛刻，是加氢装置最重要的设备之一。

2．高压热交换器反应器出料温度较高，具有很高热焓，应尽可能回收这部分热量，因此加氢装置都设有高压热交换器，用于反应器排放与原料油和循环氢之间的热交换。

石蜡加氢精制过程中应注意的问题1.过程描述由酮苯脱蜡脱油装置来的脱油蜡，经加热和脱水后，再与成品蜡换热至1500C后送入脱气塔，使溶解气在真空下从塔顶蒸发出来。

脱气后的原料蜡与重整氢混合，加热至250—3200C以后进入加氢核反应堆（反应采用钼镍加氢精制催化剂，反应压为5.5—7.5Mpa），经过加氢反应，石蜡中的硫、氮、氧等杂质被除去，对人体有害的稠环芳烃则被逐环饱和分解。

反应后的精制石蜡进入高压分离器进行氢和蜡分离，液蜡进入低压分离器，再一次进行气液分离。

由于压力的骤降，溶解在蜡液中的油气在低压分离器中进一步逸出，底部的液蜡进入汽提塔，塔底通入过热蒸汽，反应产物中夹带的“低沸点产物”被分离出来，汽提后的反应物进入减压干燥塔，除去不凝气，并在真空条件下闪蒸脱水，最后由陶管过滤器除去机械杂质而得到精制石蜡。

2.危险零件2.1核反应堆核反应堆是装置的关键设备，器内装有价格较贵的钼镍加氢精制催化剂，同时充满高温、高压石蜡及氢气，控制反应温度和压力是保证装置安全生产的关键。

如果核反应堆超温、超压，将会损坏催化剂及设备。

2. 2加热炉用于加热新氢和未加工石蜡的混合物，为加氢反应提供热量。

炉管内充满高温、高压的原料蜡与氢气的混合物。

若炉温超高，一方面会导致核反应堆超温；另一方面会缩短炉管寿命。

若燃烧不均匀，则造成局部过热而损坏炉管。

超温或局部过热严重时，可造成炉管爆裂，继而发生爆炸着火事故。

2.3压缩机为加氢反应提供氢气。

一旦发生故障，新氢中断，将会导致装置停产，同时造成加热炉、核反应堆超温。

3.注意事项3.1核反应堆必须严格监视核反应堆压力及温度变化，发现压力超高，必须立即打开高压分离器的紧急排气阀以降低压力；若核反应堆床层温度超高，则适当降低炉温及适当加大氢气量；若床层温度局部超高，则适当降温操作维持生产，待检修时调试分配盘。

3.2加热炉经常检查加热温度和压力的控制，入炉物料压力不得大于7.5MPa，炉出口温度不大于3300C。
