路基工程路基其他相关工程施工作业指导书

路基施工作业指导书1. 引言本作业指导书旨在为道路工程的路基施工提供指导，以确保施工过程规范、高效、安全。

2. 施工前准备在开始施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 设计和规范在施工前，需要详细了解和研究相关的设计图纸和规范要求，包括设计的材料、尺寸、坡度等信息，并进行合理安排。

2.2 施工设备准备必要的施工设备和工具，例如挖掘机、压路机、平地机等，以确保施工过程的顺利进行。

2.3 人员组织和分工合理组织和安排施工人员，根据施工的规模和要求，划分不同的工作区域和分工，确保施工人员能够高效协作。

2.4 施工材料和资源准备按照设计和规范要求，准备好需要使用的路基材料和其他辅助材料，确保施工过程中的材料供应充足。

3. 施工步骤3.1 清理施工区域在施工前，需要先对施工区域进行清理，清除杂物、植被和其他障碍物，为后续施工创造条件。

3.2 路面标志和标线的设置根据设计要求，设置好路面的标志和标线，例如交通指示牌、行车道标线等。

3.3 探测地下管线在施工前，需要进行地下管线的探测工作，以避免在施工过程中对已有的管线造成破坏。

3.4 挖掘土壤根据设计和规范要求，使用挖掘机等设备挖掘路基区域的土壤，控制挖掘的深度和坡度，确保路基的平坦度和稳定性。

3.5 压实土壤在挖掘土壤后，使用压路机等设备对路基区域的土壤进行压实，提高其密实度和稳定性。

3.6 填充材料根据设计和规范要求，对路基进行填充材料，例如砾石、沙土等，确保路基的高度和坡度符合要求。

3.7 翻浆和排水措施在路基施工过程中，需要注意翻浆和排水的问题。

根据设计和规范要求，设置好相应的翻浆和排水设施，确保路基能够有效排水。

3.8 表面平整处理在路基施工完成后，进行表面平整处理，使用平地机等设备将路基表面进行整平，以提高道路的舒适性和安全性。

3.9 安全措施在施工过程中，要注意施工现场的安全。

设置好警示标识、围栏和防护措施，确保施工人员和交通参与者的安全。

一、施工准备工作：复测：对所交付的公路中线位置桩、水准基点桩及其复测资料进行检查核对；根据下发的施工图和有关规定进行放样，包括路基中心桩、边线桩及边沟的具体位置，标明其轮廓，报监理工程师核查。

二、场地清理：1、将路堤范围内的树木、表层土、草皮等按设计要求深度清除至路基填筑范围外堆放好。

2、对于低洼处按设计要求进行局部加固处理，不得随意填土。

3、在公路有地范围内及其附近，详细调查出所有管系及周边的地下地面设施，针对具体不同的情况制定不同的处理措施，保证原有管系及设施不受破坏。

4、对于面积较大的松散土层要经翻压、换填、强夯等加固处理，监理工程师检查签证后方可继续下步填土作业。

5、公路地范围内的树墩、树根、竹根应挖至原地面30cm以下深度，在路基范围内，对于路床面标高高出地面1m以上的区域，树墩等应清除至原地面。

6、公路有地范围内所有的地下结构物、墙基以及其它障碍物的基础，均应掘除到图纸或监理工程师指示的浓度。

三、基底处理：1、清除表层土并晾晒后进行压实，达到设计要求密实度后方可进行下步填土作业。

2、表土清除后，当地面横坡不陡于1:10时，可直接填筑路堤；在稳定的斜坡上，横坡在1:10~1:5时，应将原地表土翻松，再进行填筑。

在横坡大于1:5时，做宽度不小于1m、内向坡度2%~4%的台阶后，由低处向高处填筑。

3、做好路堤排水，在基底边线范围外开挖排水沟，将雨水引入周围排水系统，确保基底无积水。

4、基底处理完毕，及时上报质检工程师及驻地监理工程师检查，检查合格后且签证后可进行分层填筑。

四、路堤填筑施工1、路基填料：⑴基底处理完后，即可进行下步填土作业，在填土作业前试验室人员到取土场取样送业主中心试验室，做好密实度试验，确定填料最佳含水量及压实度，经试验后的取土地点，不得随意改动，施工时遇有土质发生变化或取土数量不足时应及时通知试验人员重新取样送检，确定最佳含水量。

⑵路基填筑分层铺填，由中央向路边填筑压实，每层填筑松铺厚度控制在30cm内，填料含水量控制在最佳含水量时进行碾压，使作振动压路机分层压实。

路基施工作业指导书一、施工准备1、场地清理路基范围内的地表土采用推土机清除，人工配合汽车外运。

对不适宜的填料彻底清除干净，避免路基完工后的隐患；对低洼地段不适宜材料较深处；采用挖掘机清除至要求范围为止。

取土坑范围内分工区进行合理取土。

挖土时严格控制，取土标高误差控制在20cm以内。

2、施工临时排水系统取土场分区段开挖的排水沟与四周主沟连通，沿路基两侧结合设计排水系统，在护坡道边缘处开挖一条纵向排水沟，直接与就近河道或渠道连接。

横跨便道时，下埋直径50cm砼圆管涵，确保排水沟畅通。

路基低洼积水处，人工开挖引水沟，将水引入排水沟，确保路基范围内无积水，为雨后快速开工创造条件。

二、施工方法根据一般路基施工指导意见（试行修订版）分以下几种施工方法。

填土高度H值为硬路肩减去74 cm路面结构层后的标高至原地面减去15cm后的标高之差。

A、填土高度H＜40cm保证路床填筑厚40cm，向下开挖40cm，基底翻松25cm晾晒并掺灰5%石灰处理，压实度大于85%，40cm分二层用8%灰土填筑，下层压实度大于90%，上层压实度大于93%。

路床分二层填筑，20cm（8%灰土）+20cm（5%灰土）。

B、填土高度H＜60cm，保证路床填筑厚60cm，向下开挖40cm，基底翻松25cm晾晒并掺5%石灰处理，压实度大于85%，40cm分二层用8%灰土填筑，下层压实度大于90%，上层压实度大于93%。

路床分三层填筑，20cm（8%灰土）+20cm（5%灰土）+20cm（5%灰土）。

C、填土高度H＜80cm,保证路床填筑厚80cm，向下开挖40cm，基底翻松25cm晾晒并掺灰5%石灰处理，压实度大于85%，40cm分二层用8%灰土填筑，下层压实度大于90%，上层压实度大于93%。

路床分四层填筑， 20cm（8%灰土）+20cm（5%灰土）+20cm（5%灰土）+20cm （5%灰土）。

D、填土高度H＜1.0m,在保证95区80 cm的底面，向下开挖40cm（实际小于40cm），基底翻松25cm晾晒并掺灰5%石灰处理，压实度大于85%，40cm分二层填筑，下层20cm用8%灰土填筑，压实度大于90%，上层20cm用5%灰土填筑，压实度大于93%。

一、市政道路路基施工作业指导书1、作业制度施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《市政道路路基施工作业指导书》及《城镇道路工程施工与质量验收规范》（CJJ 1-2008）。

施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、城镇道路工程施工与质量验收规范》（CJJ 1-2008）。

作业队制定《**作业队市政道路路基施工职责分工及岗位责任制度》2、适用范围城市道路路基施工3、工艺流程路基土方开挖工艺框图路基填筑工艺框图4、施工要求4.1 施工准备(1)施工前，应对道路中线控制桩、边线桩及高程控制桩等进行复核，确认无误后方可施工。

2(2)当施工中破坏地面原有排水系统时，应采取有效处理措施。

(3)施工前，应根据现场与周边环境条件、交通状况与道路交通管理部门，研究制定交通疏导或导行方案，并实施完毕。

施工中影响或阻断既有人行交通时，应在施工前采取措施，保障人行交通畅通、安全。

(4)施工前，应根据工程地质勘察报告，对路基土进行天然含水量、液限、塑限、标准击实、CBR试验，必要时应做颗粒分析、有机质含量、易溶盐含量、冻膨胀和膨胀量等试验。

(5)施工前,应根据工程规模、环境条件，修筑临时施工道路。

临时施工道路应满足施工机械调运和行车安全要求，且不得妨碍施工。

(6)城镇道路施工范围内的新建地下管线、人行地道等地下构筑物宜先行施工。

对埋深较浅的既有地下管线，作业中可能受损时，应向建设单位、设计单位提出加固或挪移措施方案，并办理手续后实施。

(7)施工前，应根据工程地质、水文、气象资料、施工工期和现场环境编制排水与降水方案。

在施工期间排水设施应及时维修、清理，保证排水通畅。

(8)施工排水与降水应保证路基土壤天然结构不受扰动，保证附近建筑和构筑物的安全。

(9)施工排水与降水设施，不得破坏原有地面排水系统，且宜与现况地面排水系统及道路工程永久排水系统相结合。

(10)当采用明沟排水时，排水沟的断面及纵坡应根据地形土质和排水量确定。

路基施工安全作业指导书一、前言为了确保道路基础施工期间的安全，提高施工人员的安全意识和操作技能，制定本安全作业指导书，要求所有参与路基施工的人员必须遵守相关规定，做到严格遵守安全作业程序、正确使用安全防护设施，不得私自操作、违反规定行为。

二、基本要求1. 施工人员必须具备相关安全培训证书，并持证上岗；2. 施工人员须严格遵守作业指导书、相关安全规章制度；3. 施工人员必须佩戴相关安全防护设备，做好个人防护；4. 施工人员禁止酒后作业，严禁酗酒和吸毒；5. 施工人员要巡查施工现场，及时排除安全隐患。

三、作业前准备1. 施工前必须做好现场勘察，了解施工地点的地质条件和环境情况；2. 检查和维护施工设备，确保设备安全可靠；3. 进行施工现场周边的交通组织，确保施工区域的安全；4. 配备防护设备，并进行合理摆放，以便在作业过程中进行随时使用；5. 组织相关人员进行安全会议，明确工作任务和安全措施。

四、施工现场操作1. 施工现场必须设置安全警示标志，警示标志应摆放在明显位置，确保工作人员能够清晰看到；2. 施工人员必须穿戴好安全帽、安全鞋等个人防护装备；3. 在进行深挖时，必须设置周边警戒线，防止坍塌事故的发生；4. 施工人员严禁违章作业，如私自改变作业方式、擅自停止工作等；5. 施工人员禁止在施工现场吸烟，防止引发火灾。

五、机械设备操作1. 机械设备操作前，必须检查设备的工作状况和安全装置是否正常；2. 机械设备操作时，应遵循操作规程，不得超负荷工作；3. 在机械设备工作时，施工人员必须远离机械作业区域；4. 机械设备工作完毕后，要进行相应的清理和维护工作，确保设备的安全可靠。

六、高空作业1. 进行高空作业前，必须评估风险，制定相应的安全措施，如使用安全带等；2. 进行高空作业时，必须有专人进行监护和保证作业人员的安全；3. 禁止在高风速或恶劣天气条件下进行高空作业；4. 进行高空作业时，必须与地面进行有效的沟通，确保作业安全。

路基填筑施工作业指导书一、施工前准备工作1.1 确定施工范围和工程量，编制施工计划和施工方案。

1.2 对施工现场进行勘察，了解地质情况、地形地貌和水文地质情况，制定施工方案。

1.3 确定施工所需人力、物力和机械设备，做好相关准备工作。

二、施工材料及设备2.1 路基填筑所需材料包括砂石、碎石、砾石、砼等，应根据设计要求进行采购。

2.2 施工所需设备包括挖掘机、推土机、压路机等，应保证设备的正常运转和安全使用。

三、施工工艺3.1 清理施工现场，清除杂物和积水，确保施工现场平整。

3.2 进行路基挖掘，根据设计要求进行开挖，保证路基的坡度和平整度。

3.3 进行路基填筑，将砂石、碎石等材料填入路基，进行夯实和压实，保证路基的承载能力和稳定性。

3.4 进行路基表层处理，包括表层填筑和表层压实，确保路面的平整和坚固。

四、施工质量控制4.1 对施工现场进行定期检查和验收，确保施工质量符合设计要求。

4.2 对施工材料进行抽样检测，保证材料的质量符合标准要求。

4.3 对施工设备进行定期检修和保养，确保设备的正常运转和安全使用。

五、施工安全措施5.1 制定施工安全计划和施工安全规章制度，确保施工现场安全生产。

5.2 对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。

5.3 对施工现场进行安全检查，发现安全隐患及时整改，确保施工现场的安全。

六、施工后收尾工作6.1 完成施工任务后，对施工现场进行清理，清除杂物和积水，确保施工现场的整洁。

6.2 对施工成果进行验收，确保施工质量符合设计要求。

6.3 对施工设备进行清洗和保养，确保设备的良好状态。

七、施工注意事项7.1 施工过程中应根据设计要求进行操作，严禁随意更改施工方案。

7.2 施工现场应设置明显的安全警示标志，确保施工现场的安全。

7.3 施工人员应穿戴好安全防护用具，确保施工人员的人身安全。

八、施工经验总结8.1 对施工过程中遇到的问题和困难进行总结，为今后的施工工作提供参考。

XXXX至XXXX县城公路改扩建工程施工作业指导书编制：审核：审批：总说明第一部分施工准备工作第一章施工测量、放样第二章原地面清表第二部分路基土石方工程第一章路基挖方第二章路基填方第三部分路面工程第一章路面垫层第二章路面基层第三章路面透层第四章路面面层第五章其它设施第四部分桥梁工程第一章基础工程第二章下部工程第三章上部工程第五部分涵洞工程第一章盖板涵第二章圆管涵第七部分排水、防护工程第一章排水工程第二章防护工程第八部分交通工程第一章波形护栏第二章标志工程总说明为了顺利完成我公司承建的工程项目, 以实现创建贵州省品质工程的质量方针。

特制定《公路工程施工操作作业指导书》，在施工操作中做到有章可循，全面推行质量管理，实现工程质量合格率达到100%的质量目标。

在我公司承建的工程项目施工中，按该《施工作业指导书》执行，如果有与设计或规范相矛盾的地方，按设计或规范执行。

第一部分施工准备工作第一章施工测量、放样进行施工测量的仪器主要有全站仪和自动安平式水准仪（使用前需标定）。

其中全站仪主要用来进行导线点的复测及加密、构造物主要控制点的测设、路基施工点的放样，以及施工期间和完工后对工程的检查验收；自动安平式水准仪主要用来进行水准点的闭合、加密测量，以及对工程进行高程控制和检查。

在施工前必须使用校准的仪器进行导线点和水准点的复测，测量精度应满足：对于导线点，角度闭合差为±16√n(〃),其中n为测点数；坐标相对闭合差为±1/10000；对于水准点，高程闭合差为±20√Lmm,其中L为水准路线长度，以km计。

无论是导线点、水准点还是其它控制点，均应根据实际需要进行加密和妥善保护，并做好明显的标记和记录，在施工期间除不定时地复核外，至少每隔三个月要进行一次全面检查，一旦发现遗失或破坏，要及时恢复，并进行详实记录。

应当注意，在复测导线点和水准点时，必须经过不同时间和不同测量人员至少两次的测量计算，而且必须与相邻施工段的导线点和控制点相闭合。

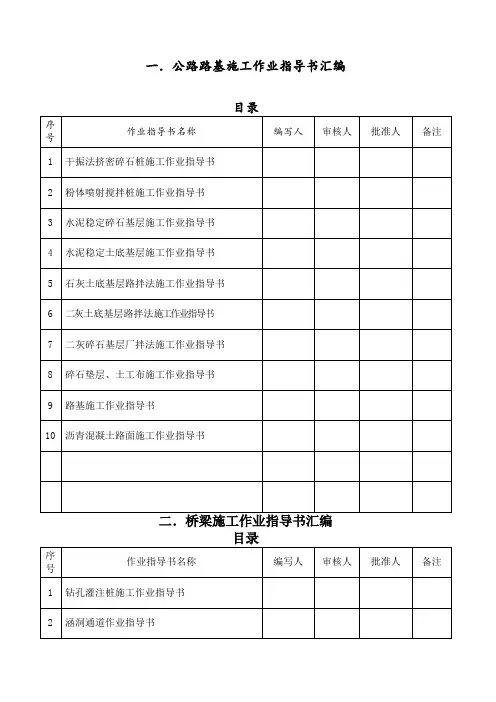

一．公路路基施工作业指导书汇编作业指导书挤密碎石桩在软基处理中采用干振法或水冲法施工。

目前在公路工程采用干振法施工较多，下面就介绍干振法挤密碎石桩施工。

1、施工前的准备1．1施工准备收集并熟悉有关施工图、工程地质报告、土工试验报告和地下管线、构造物等资料。

编制施工组织设计或施工大纲。

根据施工路段的长度、挤密碎石桩的桩距、布置形式和布置原则，绘制桩位图。

材料试验:碎石的最大粒径不大于5cm，含泥量〈10%,不能有严重风化颗粒。

需采用与成桩直径相应的管径的电动振动沉管桩机。

如成桩直径为50cm,机型可选用DZ-40Y(管径为377mm):如成桩直径为60cm,机型可选用DZ-60Y(管径为426mm)。

机械锤重≥35KN,激振力≥280KN,配套发电机功率≥120KW。

容积相等的小推车数辆。

桩尖须采用平底合页式。

根据桩径、桩长、桩管直径及小斗容积,计算每延米桩所需的碎石数量和小推车车数,每根桩的车数及每根桩的反插次数和反插长度。

场地整平和布点,根据设计图纸对施工场地进行整平和压实，然后根据桩位图，在原地面用石灰将桩位标出。

试验段施工根据地质资料，选择一段具有代表性的施工段。

在施工前，对试验段进行钻探取样，以便准确掌握软土层分层位置及厚度,对土样进行试验测出各层土的天然含水量。

天然密度、粒径组成、液塑限、孔隙比、饱和度、压缩模量等。

在施工前，还须进行现场原位测试，测试项目包括标准贯入、瑞利波波速测定。

试验段严格按照设计文件规定的投石量、反插长度、反插次数、施工顺序施工。

施工结束15天后.对试验段边行试验，试验项目比施工前试验项目增加对桩身的重II型静力触探试验。

写试验总结报告，在报告中须将软土层经处理后达到的效果，加以说明，同时要明确验收标准。

正常施工段的验收标准包括：不同土层的标准贯入数桩身的，重Ⅱ型触探数和复合地基的瑞利波波速。

2、碎石桩施工工艺流程：按机就位→振动下沉桩管→提升桩管→灌料→振动拨管→二次投料→振动拨管→三次投料→反插→下一根桩施工桩机就位：桩管应正对桩位，桩管垂直度应≤%。

新建铁路贵阳枢纽白云至龙里北联络线站前工程I标段路基工程施工作业指导书编制：审核：批准：二○一○年十月目录锚固桩（抗滑桩）施工作业指导书 (1)砂垫层夹铺土工合成材料施工作业指导书 (8)土方填筑施工作业指导书 (13)改良土填筑施工作业指导书 (20)过渡段施工作业指导书 (30)基床表层级配碎石施工作业指导书 (43)路堑施工作业指导书 (51)路基防护工程施工作业指导书 (57)路基排水工程施工作业指导书 (69)软基处理CFG桩施工作业指导书 (74)锚固桩（抗滑桩）施工作业指导书编号：0011、目的明确锚固桩（抗滑桩）施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范锚固桩（抗滑桩）作业施工。

2、适用范围适用于新建贵阳枢纽白云至龙里北铁路Ⅰ标段锚固桩（抗滑桩）施工。

3、材料要求⑴钢筋、水泥及粗、细骨料应按规定抽检，满足规范及设计要求。

⑵混凝土配合比应满足设计要求，并严格按照监理批复的施工配合比施工。

4、施工工艺流程及技术要求4.1、施工准备设置桩轴线控制桩及水准基点桩，放线定桩位。

4.2、工艺要点及技术措施4.2.1、开挖⑴挖孔系用人力和适当的爆破、配合简单的机械设备挖孔。

⑵挖孔前做好施工场地的平整夯实，桩孔位置的施测及护桩的埋设、孔口周围排水沟的开挖、孔口防雨棚的搭设、土石提升和排水及照明设备的安装、材料的堆放、排水系统和出碴道路布设等准备工作。

应使场地平实干燥、桩位准确、不增加孔壁压力和方便施工。

孔深为16.5m 时，需设通风设备。

在山坡上施工时要清除坡面危石，若坡面有裂缝或坍塌迹象的，应加设必要的防护。

⑶挖孔过程中，要经常检查桩身净空尺寸和平面位置（包括护桩稳固情况）。

⑷开挖时应经常观察和了解地质情况。

若与设计资料不符，应提出变更设计。

若1孔底地质复杂或开挖中发现不良地质现象（如石灰岩地区的悬壁或溶洞、薄层泥岩、不规则的淤泥分布等）时，应通知有关单位钻探查清下层地质情况。

⑸在紧密土层、软质风化岩层或遇到大块石、大孤石等，宜采用孔内爆破加快挖孔进度。

路基施工作业指导书编制：审核：批准：目录1、适用范围 (1)2、作业准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (1)3、技术要求 (1)4、施工程序与工艺流程 (2)4.1施工程序 (2)4.2工艺流程 (2)5、施工要求 (2)5.1施工准备 (2)5.2路堤填筑 (3)5.2.1地基处理 (3)5.2.2分层填筑 (3)5.2.3摊铺整平 (3)5.2.4碾压 (4)5.3基床填筑 (4)5.3.1下承层验收 (4)5.3.2分层填筑 (4)5.3.3摊铺整平 (5)5.2.4洒水晾晒 (5)5.3.5碾压夯实 (5)5.3.6收面碾压 (6)5.7检验签证 (6)5.8路基修整 (7)6、劳动力组织 (8)7、设备机具配置 (8)8、材料要求 (9)9、质量控制及检验 (9)9.1质量控制 (9)9.2质量检验 (10)10、安全及环保要求 (10)10.1安全注意事项 (10)10.2环境保护措施 (11)路基施工作业指导书1、适用范围本作业指导书适用于工程路基施工作业。

2、作业准备2.1内业技术准备（1）在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,熟悉规范和技术标准。

（2）编制技术交底,明确施工中的关键工序、质量标准、检测方法以及相应的施工工艺，并对每个工班进行技术交底,确保交底到每一个作业人员。

（3）对参加施工人员进行上岗前培训，考试合格后上岗，特种作业人员需持证上岗。

2.2外业技术准备（1）路基填料已完成进场试验检测，结果合格。

（2）现场道路平整、坚实、保证畅通，危险地点悬挂安全标志，符合安全规定的标牌。

（3）根据设计要求的压实度及沉降量进行工艺性试验，确定采用机械的规格及性能，碾压的遍数，确定质量检测方法及评价标准。

（4）现场用白灰标出既有地下管线位置,在管线两侧设警示标示杆、牌进行防护。

在地下管线改移完成后或经设备管理单位同意进行可靠防护后再进行清表、路基填筑等施工。

铁路施工作业指导书范本—路基篇路基篇水泥粉煤灰碎石桩(CFG)施工作业指导书1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。

2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《新建铁路福厦线站前施工图设计文件》3、适用范围适用于新建铁路福厦线站前CFG桩施工。

4、材质要求桩体主体材料为碎石，应符合设计级配要求；选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进行检验。

5、施工工艺流程及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。

⑵进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。

⑶平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。

⑷测量放线，定出控制轴线、打桩场地边线并标识。

⑸施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。

5.2施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。

具体的施工方法由现场试验来确定。

连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。

在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d;在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。

5.3振动沉管灌注施工工艺振动沉管打桩机适用于粘性土、粉土以及淤泥质土。

5.3.1施工步骤⑴沉管根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。

桩机就位，保持桩管垂直，垂直度偏差不大于I %;若采用预制钢筋混凝土桩尖，需埋入地表以下300mm左右。

开始沉管，为避免对邻桩的影响，沉管时间应尽量短；记录激振电流变化情况，应1m记录一次，对土层变化处应予以说明。

⑵投料在沉管过程中用料斗进行空中投料（可边沉管边投料）。

目录一、路基排水作业指导书 (3)（一）路基地表排水施工作业指导书 (3)（二）路基地下排水作业指导书 (10)（三）支撑渗沟施工作业指导书 (18)（四）站前站后工程接口部分施工作业指导书 (25)二、路基基底处理作业指导书 (41)（一）搅拌桩施工作业指导书 (41)（二）路基工程岩溶注浆作业指导书 (49)（三）挖除换填渗水土施工作业指导书 (58)（四）路基土工合成材料施工作业指导书 (63)（五）碎石桩施工作业指导书 (71)（六）水泥搅拌桩施工作业指导书 (77)（七）铺设土工材料作业指导书 (85)（八）软基换填砂或砂砾垫层作业指导书 (92)（九）软基换填块石作业指导书 (97)（十）强夯施工作业指导书 (103)（十一）CFG桩施工作业指导书 (119)（十二）旋喷桩施工作业指导书 (130)三、路基防护和加固作业指导书 (137)（一）框架梁锚索、锚杆施工作业指导书 (137)（二）重力式挡墙施工作业指导书 (148)（三）拱形骨架护坡施工作业指导书 (155)（四）喷播植草施工作业指导书 (161)（五）抗滑桩施工作业指导书 (165)（六）挂网喷混植生施工作业指导书 (172)（七）骨架护坡作业指导书 (180)（八）立体植被网施工作业指导书 (184)（九）预应力锚索施工作业指导书 (191)（十）桩板墙施工作业指导书 (202)（十一）砌石工程施工作业指导书 (219)（十二）既有线路基、桥涵施工作业指导书 (232)四、路床作业指导书 (244)（一）基床表层级配碎石施工作业指导书 (244)五、路基开挖、填筑作业指导书 (254)（一）路堑开挖施工作业指导书 (254)（二）高路堑开挖施工作业指导书 (266)（三）路基土石方爆破施工作业指导书 (280)（五）半填半挖路基施工作业指导书 (311)（六）路基沉降观测作业指导书 (316)（七）路堑边坡光面（预裂）爆破施工作业指导书 (332)一、路基排水作业指导书（一）路基地表排水施工作业指导书1 适用条件及范围本作业指导书适用于铁路路基地表排水工程施工作业，其他项目有需要时可参照执行。

路基施工作业指导书一、路基施工本标段属新建工程,主线路基宽度26m,双向四车道,主要工程量包括:路基填土方1232536.63,填方段长13140、9米；路基挖土方26684.8m3，主线挖方段长459、1米，李旺立交A匝道挖方段长310米。

路基土方经纵向调配后仍需外借方,借方均采用线外集中取土，共设取土场4处：料场位于主线桩号K58+084、K64+850、K69+800、K72+072处,各项指标均能满足路基填筑的要求。

根据设计文件提供，工程用水使用高速公路建设指挥部所打深井水，可用于路基洒水碾压。

A.路基填方1、施工准备(1).路基开工前,安排技术管理人员全面熟悉设计文件并积极组织参与设计单位进行技术交底,对交底的内容仔细研究,对交底的导线点、水准点进行全面复核测量,有问题及时提出解决,确保技术交底落到实处。

进行现场调查,核实工程数量,按工期要求、施工难易程度、人员、设备、材料准备情况,编制实施性施工组织设计,并编制路基施工网络方案。

(2).施工测量和放样：技术交底顺利完成后即组织人员按图纸要求采用全站仪进行现场测量放样,内容包括路线中桩、边桩等具体位置,报监理工程师进行核查、确认。

(3).施工前的复查和试验：路基施工前,施工人员对路基工程范围内的水文、地质情况进行详细复查,并取样进行各种物理、力学指标试验,对料场砾石土进行标准击实等各种实验。

2.施工组织采用推土机配合人工清表,挖掘机、装载机配合自卸车远距离调运土方。

推土机、平地机整平及摊铺,振动压路机配合光轮压路机碾压。

整个填方施工按“三阶段、四区段、八流程〞施工。

三阶段：准备阶段→施工阶段→交工验收阶段四区段：填筑区段→平整区段→碾压区段→检验区段八流程：施工准备→基底处理→分层填筑→摊铺整平→洒水或晾晒→机械碾压→检验签证→基面整修3.实验路段在大规模路基填筑之前,选取200米长段落为实验路段,用来检验机械组合、压实方法、工序、松铺系数、碾压遍数,压实时材料的含水量范围、干密度等,以便在以后的主体工程施工中作为现场控制依据。

施工作业指导书一、施工作业指导本工程道路设计标准路基宽度为4.0米，路面宽度3.5米，路面结构基层为20cm厚山皮石，路面结构面层为15cm厚细料山皮石。

行车道1*3.5米，土路肩宽2×0.25米；路拱采用单向横坡，路面横坡为2%，土路肩横坡为3%，为保障道路畅通，为错车方便路线在不超过500m长度范围内设错车道一处，错车道宽度为3m，单侧渐变段长度为8m，错车道场25m。

错车道采用双向坡，路面横坡为2%，土路肩横坡为3%。

填方路段，路基边坡坡率左右侧均为1：1.5，不设排水沟；挖方路段边坡坡率采用1：1.5。

采用三角形排水沟，排水沟为深0.4米，内外坡均为1：1.5。

路基设计标高为路中心线处标高。

（见主要施工技术指标）1.道路位于粉质砂土、树林地段、农田地段，道路施工程序为：○1一般粉质砂土地段清表→挖填筑基→洒水碾压→挂线卸山皮石→装载机粗平→推土机精平→分层碾压成型→检测→修边→验收②、农田地段挖除清表→挖填筑基→洒水碾压→山皮石回填→挂线山皮石→装载机粗平→推土机精平→碾压成型→检测→修边→验收○3、树林地段砍树挖根→挖除清表→挖填筑基→洒水碾压→山皮石回填→挂线山皮石→装载机粗平→推土机精平→碾压成型→检测→修边→验收2.道路基层施工方法①、施工前的准备工作：路基开工前，应在全面理解设计要求和设计交底的基础上，进行现场调查和核对。

在详细的现场调查后，应根据设计要求、合同、现场情况等，编制实施性施工组织设计。

路基开工前必须建立健全质量、环保、安全管理体系和质量检测体系，并对各类施工人员进行岗位培训和技术、安全交底。

A首先进行场地清理，清除路基用地范围内的树木、草根、建筑垃圾等杂物；B填筑前做好截水沟、修筑前应做好临时排水设施C临时排水设施及永久排水设施相结合，流水不得进入农田、耕地，污染自然水源，也不得引起淤积和冲刷。

D施工放样；通过放线测量确定施工位置及施工范围。

②粉质砂土、树林地、农田地清表除杂：A、清草皮、农田地表皮施工方法：A1为避免道路结构层沿基底发生滑动，防止因草皮、树根腐烂而引起路基塌陷，所以应先挖除树根，排除地表水，清除表层淤泥、杂草等杂质，推土机整平，压路机压实。

路基施工作业指导书1. 一般规定1.1 基本要求1.1.l 路基施工应满足设计和使用要求,并把试验检测作为主要控制手段，指导施工。

1.2 路基施工排水。

1.2.1 路基施工中,各施工层表面不应有积水,填方路堤应根据土质和施工时的气候状况,做成2%-4%的排水横坡,挖方段施工时的纵、横坡,应根据路堑横断面形状,路堑纵坡的大小,路堑施工断面长度和施工方法等因素确定,确保在施工过程中,能及时排除雨水。

1.2.2 雨季施工或因故中断施工时,必须将施工层表面及时修理平整并压实,阻止雨水渗入。

1.2.3 施工过程中,当路堑或边坡内地下水位较高时，应根据渗流水的位置及流最大小适时设置排水沟、集水井、渗沟等设施降低地下水位。

1.2.4 路基施工前应先做好截水沟,排水沟等排水及防渗设施。

排水沟的出口处应通至桥涵进出。

处,排、截水沟挖出的废土应堆置在沟与路笠边坡顶一侧，并予以夯实。

1.3 路基施工取土。

1.3.1 路线两侧的取土坑,应按设计或业主提供的位置设置。

取土深度度根据设计图纸或自业主指定,取土坑应有规则的形状,坑底应设置纵、横坡和完整排水系统。

取土时,不得使作业面积水,1.3.2 取土坑原地面的草皮、腐殖土或其它不宜用作填料的土均应清除干净并堆放到适宜地点；2. 施工前准了备2.1 施工准备2.1.1 路基开工前,应在全面熟悉设计文件和设计交底的基础上进行、现场核对和施工调查,对土层堆分布及其适宜性作出评价,发现问题应及时根据有关程序提出修改意见,报请变更设计。

2.1.2 根据现场收集到的情况。

核实的工程数量,按工期要求,施工难易程度和人员、设备、材料准备情况,编制实施性的施工组织设计,报现场监理工程师或业主批准并及时提出开工报告。

2.1.3 修建生活和工程用房,解决好通讯、电力和水的供应,修建工程使用的临时便道、便桥,确保施工设备、材料、生活用品的供应；设立必要的安全标志。

2.2 施工测量2.2.1 路基开工前应做好施工测量工作,其内容包括导线、中线、水准点复测,横断面检查和补测,增设水准点时,施工测量的精度应符合交通部颁布实施的《公路路线勘测规程》的要求。

路基相关工程施工作业指导书1 目的明确路基相关工程施工工艺、操作要点和相应的工艺标准，指导、规范路基相关工程施工。

2 编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《新建铁路线站前施工图设计文件》3 适用范围适用于新建铁路线站前路基相关工程施工。

4 施工工艺及技术要求与路基相关的工程电缆槽、声屏障、接触网立柱等。

声屏障、接触网立柱基础的施工与路基工程同步实施。

通信、信号电缆槽在声屏障、接触网立柱基础施工完成后施工。

图4－1 路基断面图4.1 声屏障、接触网基础立柱施工⑴施工准备：①施工前施工人员应熟悉并复核设计图纸、施工技术规范和招标技术规范，领会设计意图。

②在路基基床施工完成并检验合格后，清理平整出施工场地，并尽量减少对路基基床的破坏。

③按照复核后的测量资料测量放线，定出控制轴线，钉木桩标出接触网立柱中心位置，并设置护桩。

④施工机械设备、人员就位。

组织施工人员学习施工技术规范，施工前向施工人员明确施工中应注意事项，以防野蛮施工。

路基基床表层施工检验合格后，进行现场放样。

为保证路基完整性采用⑵施工工艺①钻孔钻孔时采用钻桶带螺旋钻头对准桩位钻进50～80cm，然后去掉螺旋钻头用钻桶干钻成孔，边钻边清碴，钻孔深度和垂直度应符合设计和技术规范要求；钻孔渣清理倒在配合运输的自卸车汽车上，不得倒在级配碎石表面，出碴及时从路基上运走。

钻到设计高度清理余碴后，安装钢筋笼及固定地脚螺栓的框架，安装钢筋笼时在钢筋笼四周做好导向装置，每2.0m沿钢筋笼四周设置一道。

钢筋笼下放到位后应将钢筋笼固定，以免钢筋笼在浇注砼时上浮。

钢筋笼安装时，钢筋笼和孔壁间垫混凝土垫块来保证钢筋笼的保护层。

②砼浇注砼采用拌和站集中拌和，采用罐车将砼运输到现场后配合串桶灌注混凝土，串桶底离混凝土面高度不应超过2.0m，以防止混凝土离析。

振动棒振捣密实，混凝土分层捣固，每层厚度不应大于30cm；施工人员在井下捣固混凝土时应做好安全防护工作。
