蓝牙耳机成品组装QC工程图

超低成本打造DIY头戴式蓝牙耳机
说到头戴式耳机，我想很多人都是奔着它优良的隔音、音效等效果来的，但是传统的有线头戴耳机在使用中总是会不小心扯到耳机线，有时甚至会直接把耳机从头上扯下来砸到地上，这一点让人觉得颇不爽。

在屡屡发生上述令人不爽的事情之后我终于决定要换个无线头戴耳机了！雄心壮志上在某网购逛了一圈，扫了一眼咱的账面余额，然后默默地抓起普通有线耳机继续用……喂喂，作为一个DIYer怎么能允许这种情况出现！买不起咱还做不起么？赶紧的采购零件开工！材料和工具：
制作材料
头戴式耳机
旧耳机一副（用于取音频线）
蓝牙音频接收模块
600mAh锂电池及保护电路
锂电池充电板
3pin排针及排插
3.5mm耳机座
小拨动开关
飞线若干
热缩管若干
油性记号笔
绝缘胶带
蓝色5mm LED
制作工具
烙铁及相关耗材
热熔胶枪。

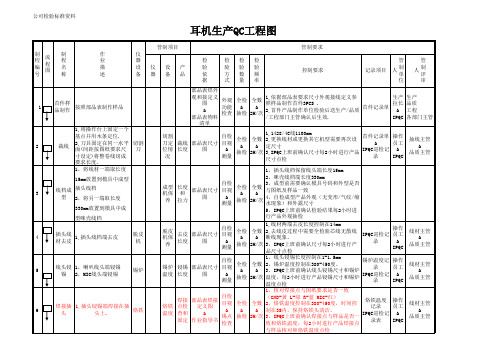

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==蓝牙耳机作业指导书篇一：蓝牙耳机成品组装QC工程图QC 工程图QC 工程图QC 工程图QC 工程图QC 工程图篇二：蓝牙耳机检验标准1 / 16前言本标准适用于厦门迈科思工业设计有限公司的蓝牙耳机产品，蓝牙音箱产品且包括研发、试生产、QA增强性试验及出货检验等各个阶段。

本标准起草<本次标准修订>部门：品管部。

本标准起草<本次标准修订>人：本次标准审核人：本次标准批准人：说明1.目的：规范成品检验，指导生产部门对不良品的控制及保证产品出货质量，特编写QA检验标准。

2.范围：本标准适用于本公司所有蓝牙耳机，蓝牙音箱成品检验。

3.抽样标准依据GB/T2828.1-201X级，一次抽样，一般检验水平Ⅱ级，重缺陷（MA）AQL:0.4，轻缺陷（MI）AQL：1.0 致命缺陷（CR） C=04.检验工具：工作台、卡尺、专用测试蓝牙电脑，带蓝牙功能的手机，蓝牙测试仪。

5.检验依据：标准样品、产品规格书。

6.检验项目：成品功能检验、成品外观检验，成品可靠性能检验。

7.本标准规程未尽项目，需要检验可参照国标要求，当检验规范的检验项目在技术要求中未作规定时可不做检验要求。

2 / 16目录1. 测试条件…………………………………………………………………………………………………………………..4 1.1环境条件……………………………………………………………………………………………………………………4 1.2目视条件…………………………………………………………………………………………………………………….4 1.3测试工具………………………………………………………………………………………………………………………4 1.4测试定义………………………………………………………………………………………………………………………4 1.5缺陷等级定义………………………………………………………………………………………………………………4 2外观检查………………………………………………………………………………………………………………………….52.1耳机外观检查……………………………………………………………………………………………………………….5 2.2耳机外观检验及缺陷分类………………………………………………………………………………………….5-7 2.3性能检验及缺陷分类…………………………………………………………………………………………………8-93.可靠性测试………………………………………………………………………………………………………………………10 3.1低温存储测试………………………………………………………………………………………………………………….10 3.2高温存储测试………………………………………………………………………………………………………………….10 3.3高温高湿运行测试…………………………………………………………………………………………………………..10 3.4低温运行测试…………………………………………………………………………………………………………………..11 3.5跌落测试…………………………………………………………………………………………………………………………..11 3.6振动测试……………………………………………………………………………………………………………………………12 3.7盐雾测试…………………………………………………………………………………………………………………………12 3.8老化测试...............................................................................................................................................12 3.9丝印附着力测试...........................................................................................................................12-13 3.10喷油附着力测试.........................................................................................................................13-14 3.11按键寿命测试.............................................................................................................................14 3.12喷油耐磨测试..............................................................................................................................14 3.13输入输出口插拔力测试.............................................................................................................14-15 3.14输入输出口插拔寿命测试..........................................................................................................15 4.结构尺寸检查.....................................................................................................................................15 5材料以及有害物质检测....................................................................................................................15 6.蓝牙耳机配件测试 (16)3 / 161 测试条件1.1环境条件温度：15℃～35℃ 相对湿度：35%～75% 大气压：86kPa～106kPa 1.2目视条件a）照明光线：功率（2×40W）的日光灯，光源距离被测面 30～50cm，光强1000-1200LUXb）观察角度：待测物被检测面与视线成45度，距离约30cm，上下左右转动被测物15度以内。
