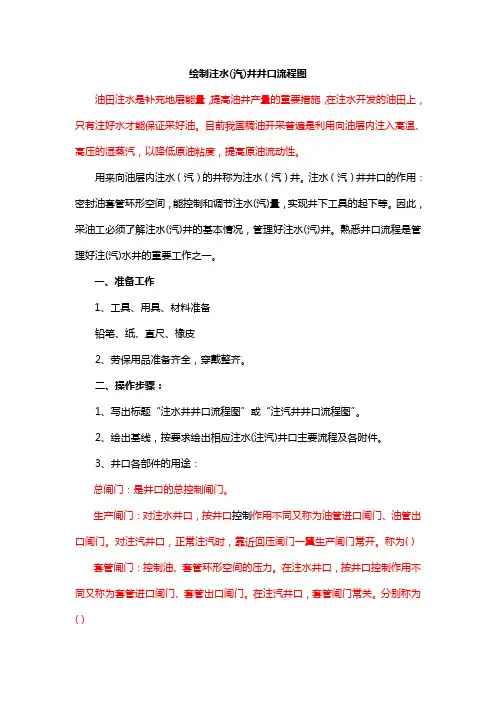

绘制注水(汽)井井口流程图油田注水是补充地层能量，提高油井产量的重要措施，在注水开发的油田上，只有注好水才能保证采好油。
目前我国稠油开采普遍是利用向油层内注入高温、高压的湿蒸汽，以降低原油粘度，提高原油流动性。
用来向油层内注水（汽）的井称为注水（汽）井。
注水（汽）井井口的作用：密封油套管环形空间，能控制和调节注水(汽)量，实现井下工具的起下等。
因此，采油工必须了解注水(汽)井的基本情况，管理好注水(汽)井。
熟悉井口流程是管理好注(汽)水井的重要工作之一。
一、准备工作1、工具、用具、材料准备铅笔、纸、直尺、橡皮2、劳保用品准备齐全，穿戴整齐。
二、操作步骤：1、写出标题“注水井井口流程图”或“注汽井井口流程图”。
2、绘出基线，按要求绘出相应注水(注汽)井口主要流程及各附件。
3、井口各部件的用途：总闸门：是井口的总控制闸门。
生产闸门：对注水井口，按井口控制作用不同又称为油管进口闸门、油管出口闸门。
对注汽井口，正常注汽时，靠近回压闸门一翼生产闸门常开。
称为( ) 套管闸门：控制油、套管环形空间的压力。
在注水井口，按井口控制作用不同又称为套管进口闸门、套管出口闸门。
在注汽井口，套管闸门常关。
分别称为( )测试闸门：控制井下液流。
它可以同防喷管配合，实现测试、打捞等。
来水(汽)闸门：井口注水(汽)时，控制井口来水(汽)，便于井口设备维修作业。
单流阀：防止井底高压水倒流回地面管线。
三、技术要求：1、绘制比例要适当，粗细线条要分明。
四、等级考核评分标准：采油工实际技能项目考核评分表级别：初级1来水管线放空阀门、2、单流阀3、压力表装置4、总闸门5、套管进口闸门6、套管出口闸门7、油管进口闸门8、油管出口闸门9、测试闸门10、11、防喷管12丝堵 1测试闸门、2生产闸门、3套管闸门、4来汽闸门、5压力表装置、6油嘴套、7丝堵、8放空阀门注水井井口注汽井井口12。
