dsp课程设计正弦信发生器的设计

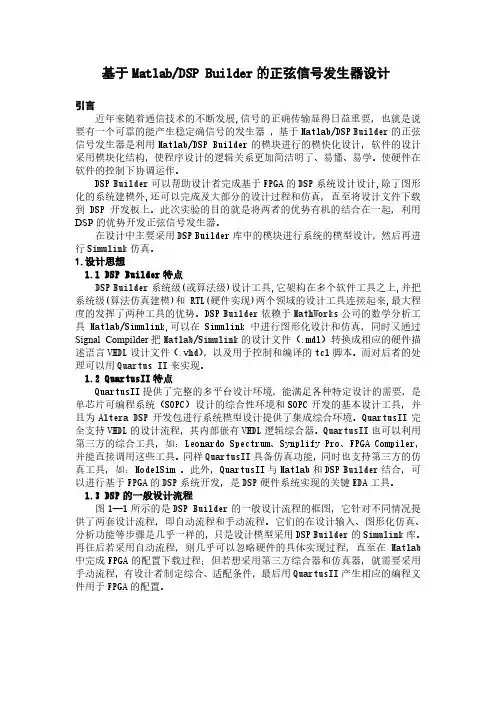

基于Matlab/DSP Builder的正弦信号发生器设计引言近年来随着通信技术的不断发展,信号的正确传输显得日益重要，也就是说要有一个可靠的能产生稳定确信号的发生器，基于Matlab/DSP Builder的正弦信号发生器是利用Matlab/DSP Builder的模块进行的模快化设计，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了、易懂、易学。

使硬件在软件的控制下协调运作。

DSP Builder可以帮助设计者完成基于FPGA的DSP系统设计设计,除了图形化的系统建模外,还可以完成及大部分的设计过程和仿真，直至将设计文件下载到DSP开发板上。

此次实验的目的就是将两者的优势有机的结合在一起，利用DSP的优势开发正弦信号发生器。

在设计中主要采用DSP Builder库中的模块进行系统的模型设计，然后再进行Simulink仿真。

1.设计思想1.1 DSP Builder特点DSP Builder系统级(或算法级)设计工具,它架构在多个软件工具之上,并把系统级(算法仿真建模)和RTL(硬件实现)两个领域的设计工具连接起来,最大程度的发挥了两种工具的优势。

DSP Builder依赖于MathWorks公司的数学分析工具Matlab/Simulink,可以在Simulink中进行图形化设计和仿真，同时又通过Signal Compilder把Matlab/Simulink的设计文件（.mdl）转换成相应的硬件描述语言VHDL设计文件（.vhd），以及用于控制和编译的tcl脚本。

而对后者的处理可以用Quartus II来实现。

1.2 QuartusII特点QuartusII提供了完整的多平台设计环境，能满足各种特定设计的需要，是单芯片可编程系统（SOPC）设计的综合性环境和SOPC开发的基本设计工具，并且为Altera DSP开发包进行系统模型设计提供了集成综合环境。

QuartusII完全支持VHDL的设计流程，其内部嵌有VHDL逻辑综合器。

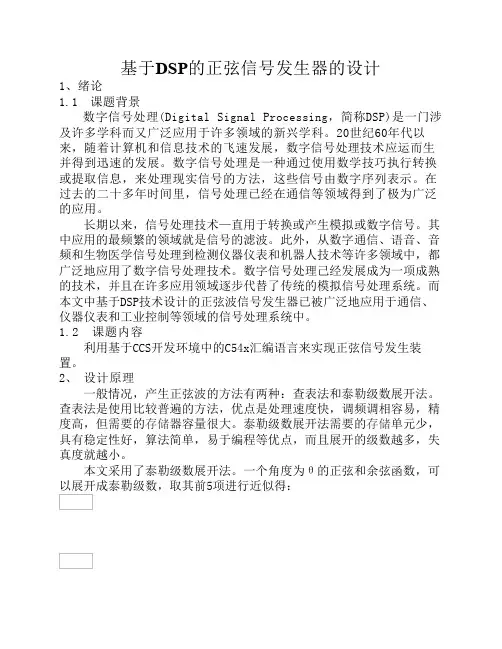

基于DSP设计正弦信号发生器一．设计目的设计一个基于DSP的正弦信号发生器二．设计内容利用基于CCS开发环境中的C54X汇编语言来实现正弦信号发生装置。

三．设计原理一般情况，产生正弦波的方法有两种：查表法和泰勒级数展开法。

查表法是使用比较普遍的方法，优点是处理速度快，调频调相容易，精度高，但需要的存储器容量很大。

泰勒级数展开法需要的存储单元少，具有稳定性好，算法简单，易于编程等优点，而且展开的级数越多，失真度就越小。

本文采用了泰勒级数展开法。

一个角度为θ的正弦和余弦函数，可以展开成泰勒级数，取其前5项进行近似得：式中：x为θ的弧度值，x=2πf／fs(fs是采样频率；f是所要发生的信号频率。

正弦波的波形可以看作由无数点组成，这些点与x轴的每一个角度值相对应，可以利用DSP处理器处理大量重复计算的优势来计算x轴每一点对应的y的值(在x轴取N个点进行逼近)。

整个系统软件由主程序和基于泰勒展开法的SIN子程序组成，相应的软件流程图如图。

三．总体方案设计本设计采用TMS320C54X系列的DSP作为正弦信号发生器的核心控制芯片。

通过计算一个角度的正弦值和余弦值程序可实现正弦波，其步骤如下：1.利用sinx和cosx子程序，计算0°~45°（间隔为0.5°）的正弦和余弦值2.利用sin（2x)=2sin(x)cos(x)公式，计算0°~90°的正弦值（间隔为1°）3.通过复制，获得0°~359°的正弦值4.将0°~359°的正弦值重复从PA口输出，便可得到正弦波四．软件操作DSP 集成开发环境 CCS是 Code Composer Studio 的缩写，即代码设计工作室。

它是 TI 公司推出的集成可视化 DSP 软件开发工具。

DSP CCS 内部集成了以下软件工具：◆ DSP 代码产生工具（包括 DSP 的 C 编译器、汇编优化器、汇编器和链接器）◆ CCS 集成开发环境（包括编辑、建立和调试 DSP 目标程序）◆ 实时基础软件 DSP/BIOS （必须具有硬件开发板）◆ RTDX、主机接口和 API（必须具有硬件开发板）在 CCS 下，用户可以对软件进行编辑、编译、调试、代码性能测试（profile）和项目管理等工作。

太原理工大学DSP原理及应用课程设计报告专业班级：通信0802姓名：邢剑卿学号：20080013162010年12月30日一、设计目的学会用ccs 集成开发软件，在开发环境下完成工程项目创建，程序编辑，编译，链接，调试和数据分析。

二、设计内容编写程序,利用ccs 软件产生正弦波三、设计原理正弦波信号发生器已被广泛地应用于通信、仪器仪表和工业控制等领域的信号处理系统中。

通常有两种方法可以产生正弦波，分别为查表法和泰勒级数展开法。

查表法是通过查表的方式来实现正弦波，主要用于对精度要求不很高的场合。

泰勒级数展开法是根据泰勒展开式进行计算来实现正弦信号，它能精确地计算出一个角度的正弦和余弦值，且只需要较小的存储空间。

本次主要用泰勒级数展开法来实现正弦波信号。

产生正弦波的算法正弦函数和余弦函数可以展开成泰勒级数，其表达式：取泰勒级数的前5项，得近似计算式：递推公式：sin(nx ) = 2cos(x )sin[(n -1)x ]-sin[(n -2)x ]cos(nx ) = 2cos(x )sin[(n -1)x ]-cos[(n -2)x ]由递推公式可以看出，在计算正弦和余弦值时,需要已知cos(x )、sin(n -1)x 、sin(n -2)x 和cos(n -2)x 。

-+-+-=!9!7!5!3)sin(9753x x x x x x -+-+-=!8!6!4!21)cos(8642x x x x x ))))((((981761541321 !9!7!5!3)sin(22229753⨯-⨯-⨯-⨯-=+-+-=x x x x x x x x x x x )))(((87165143121 !8!6!4!21)cos(22228642⨯-⨯-⨯--=+-+-=x x x x x x x x x四、总体方案设计(1)建立工程：点击菜单project-new，在弹出的窗口中输入工程名，后缀是.pjt；(2)建立文件：点击菜单file-new-source file，建立汇编语言文件和链接命令文件；(3)将文件加入工程：点击菜单project-add files to project，选择要加入的文件添加到工程；(4)工程的汇编链接：点击菜单project-rebuild all，若汇编链接成功会生成.out文件；(5)装载可执行程序：点击菜单file-load program，装载.out文件；(6)执行程序：点击菜单debug-run；(7)观察结果。

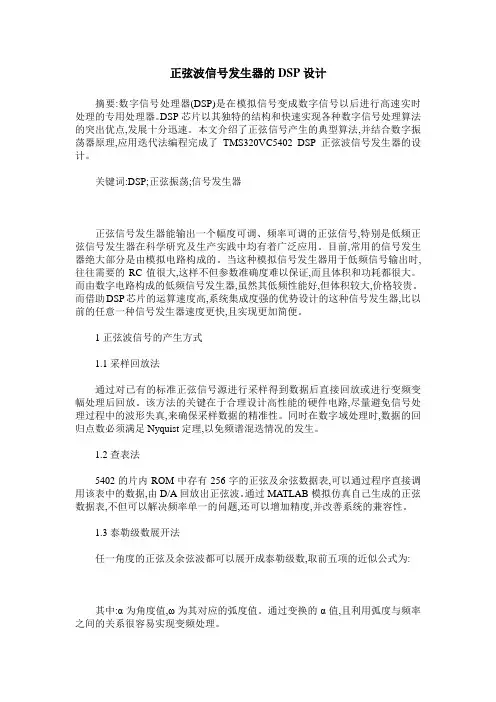

正弦波信号发生器的DSP设计摘要:数字信号处理器(DSP)是在模拟信号变成数字信号以后进行高速实时处理的专用处理器。

DSP芯片以其独特的结构和快速实现各种数字信号处理算法的突出优点,发展十分迅速。

本文介绍了正弦信号产生的典型算法,并结合数字振荡器原理,应用迭代法编程完成了TMS320VC5402 DSP 正弦波信号发生器的设计。

关键词:DSP;正弦振荡;信号发生器正弦信号发生器能输出一个幅度可调、频率可调的正弦信号,特别是低频正弦信号发生器在科学研究及生产实践中均有着广泛应用。

目前,常用的信号发生器绝大部分是由模拟电路构成的。

当这种模拟信号发生器用于低频信号输出时,往往需要的RC值很大,这样不但参数准确度难以保证,而且体积和功耗都很大。

而由数字电路构成的低频信号发生器,虽然其低频性能好,但体积较大,价格较贵。

而借助DSP芯片的运算速度高,系统集成度强的优势设计的这种信号发生器,比以前的任意一种信号发生器速度更快,且实现更加简便。

1正弦波信号的产生方式1.1采样回放法通过对已有的标准正弦信号源进行采样得到数据后直接回放或进行变频变幅处理后回放。

该方法的关键在于合理设计高性能的硬件电路,尽量避免信号处理过程中的波形失真,来确保采样数据的精准性。

同时在数字域处理时,数据的回归点数必须满足Nyquist定理,以免频谱混迭情况的发生。

1.2查表法5402的片内ROM中存有256字的正弦及余弦数据表,可以通过程序直接调用该表中的数据,由D/A回放出正弦波。

通过MATLAB模拟仿真自己生成的正弦数据表,不但可以解决频率单一的问题,还可以增加精度,并改善系统的兼容性。

1.3泰勒级数展开法任一角度的正弦及余弦波都可以展开成泰勒级数,取前五项的近似公式为:其中:α为角度值,ω为其对应的弧度值。

通过变换的α值,且利用弧度与频率之间的关系很容易实现变频处理。

1.4数字正弦振荡器数字正弦波振荡器的系统函数可表示为:对应的是在单位圆上有复共轭极点的二阶振荡器,共扼极点为:P1,2=e±jω0,其离散时域脉冲单位冲击响应响应:h(n)=Asin[(n+1)ω0]·u(n)实际应用中对于给定的冲激信号所产生的正弦信号对应的差分方程为:如果系统无阻尼且稳定,我们不对系统加入冲击信号,改变y(-2)的起始值,从而使系统满足起始条件。

基于DSP的正弦信号发生器1.正弦信号在各种科学和工程领域中广泛应用，如通信系统、音频处理、医学诊断等。

因此，制作一个能够生成正弦信号的设备是非常必要的。

传统的方法是使用模拟电路，但这种方法需要用到很多电子元器件，难以控制和调整。

同时，传统的模拟电路还容易受到电磁干扰、温度等环境因素的影响，导致输出的信号失真。

因此，数字信号处理（DSP）技术逐渐成为生成正弦波信号的常见方法，能够实现高精度、低失真的输出。

2. 设计概述本文介绍一种基于DSP的正弦信号发生器的设计。

该设计采用TMS320C5505数字信号处理芯片和信号解调电路，通过软件和硬件设计，实现了一个高精度、低失真的正弦信号发生器。

2.1 硬件设计本设计采用了TMS320C5505数字信号处理器集成电路作为主控芯片。

该芯片具有低功耗、高性能、灵活性和易于开发等优点。

除此之外，还需要电源模块、时钟模块、信号解调模块等。

2.2 软件设计本设计采用了C语言进行程序设计。

使用Code Composer Studio作为开发环境，将程序编译后烧录到芯片中。

代码的主要实现过程为：1.生成一个只包含一周期正弦波形的信号2.将该信号送入DA（Digital to Analog）转换器，使其变为模拟信号3.经过信号解调器后输出到外部接口信号的生成采用的是Taylor级数展开，可以实现高精度的波形生成。

信号解调电路主要是由低通滤波器、防干扰电路和放大电路等模块组成。

3. 实验结果经过实验测试，本设计输出的正弦波信号的频率可以在0~10kHz范围内任意设定。

信号的失真率小于0.1%。

同时，本设计还支持正弦波的相位调节和幅度调节等功能。

通过外部的控制，可以实现信号的精准控制和调节。

4.本文介绍了一种基于DSP的正弦信号发生器的设计，通过使用数字信号处理技术，实现了高精度、低失真的正弦波信号的生成。

该设计具有灵活性和可扩展性，可以为各种科学和工程领域提供高精度的正弦信号源。

正弦波信号发生器一、实验目的1.了解用泰勒级数展开法计算角度正弦值和余弦值；2.了解产生正弦信号的方法；3.熟悉使用汇编语言编写较复杂的程序；4.熟悉在CCS 环境下计算角度正弦值和余弦值及产生正弦波的方法；二、实验原理泰勒级数展开法是根据泰勒展开式进行计算来实现正弦信号，它能精确地计算出一个角度的正弦和余弦值，且只需要较小的存储空间。

正弦函数和余弦函数可以展开成泰勒级数，其表达式：递推公式： sin()2cos()sin[(1)]sin[(2)]cos()2cos()sin[(1)]cos[(2)]nx x n x n x nx x n x n x =---=--- 由递推公式可以看出，在计算正弦和余弦值时,需要已知cos(x )、sin(n -1)x 、sin(n -2)x 和cos(n -2)x 。

用这种方法求少数点还可以，如产生连续正弦波、余弦波，则积累误差太大，不可取。

下面主要用泰勒级数展开法求正弦和余弦值，以及产生正弦波的方法。

三、实验内容与步骤１.用泰勒级数展开法计算sin(x)的值；（1）在 CCS 中新建项目：sinx.pjt ，建立文件sinx.asm 、vectors.asm 和sinx.cmd 。

并将此三个文件加入到项目中。

******************************************************* 用泰勒级数开展开式计算一个角度的正弦值 **sin(x)=x(1-x*x/2*3(1-x*x/4*5(1-x*x/6*7(1-x*x/8*9))))*******************************************************.title "sinx.asm".mmregs .def startSTACK: .usect "STACK",10start: STM #STACK+10,SPLD #d_x,DPST #6487H,d_x ;x-->d_x CALLsin_start end:B end sin_start:35792222sin()3!5!7!9! 111123456789(((())))x x x x x x x x x x x =-+-+=----⨯⨯⨯⨯24682222cos()12!4!6!8! 11112345678((()))x x x x x x x x x =-+-+=----⨯⨯⨯.def sin_startd_coeff .usect "coeff",4.datatable: .word 01C7H ;c1=1/(8*9).word 030BH ;c2=1/(6*7).word 0666H ;c3=1/(4*5).word 1556H ;c4=1/(2*3)d_x .usect "sin_vars",1d_squr_x .usect "sin_vars",1d_temp .usect "sin_vars",1d_sinx .usect "sin_vars",1c_1 .usect "sin_vars",1.textSSBX FRCTSTM #d_coeff,AR5RPT #3MVPD #table,*AR5+STM #d_coeff,AR3STM #d_x,AR2STM #c_1,AR4ST #7FFFH,c_1SQUR *AR2+,A ;A=x^2ST A,*AR2 ;(AR2)=x^2||LD *AR4,B ;B=1MASR *AR2+,*AR3+,B,A ;A=1-x^2/72,T=x^2MPYA A ;A=T*A=x^2(1-x^2/72)STH A,*AR2 ;(d_temp)=x^2(1-x^2/72)MASR *AR2-,*AR3+,B,A ;A=1-x^2/42(1-x^2/72),T=x^2(1-x^2/72)MPYA *AR2+ ;B=x^2(1-x^2/42(1-x^2/72))ST B,*AR2 ;(d_temp)=x^2(1-x^2/42(1-x^2/72))||LD *AR4,B ;B=1MASR *AR2-,*AR3+,B,A ;A=1-x^2/20(1-x^2/42(1-x^2/72))MPYA *AR2+ ;B=x^2(1-x^2/20(1-x^2/42(1-x^2/72)))ST B,*AR2 ;(d_temp)=B||LD *AR4,B ;B=1MASR *AR2-,*AR3+,B,A ;A=1-x^2/6(1-x^2/20(1-x^2/42(1-x^2/72)))MPYA d_x ;B=x(1-x^2/6(1-x^2/20(1-x^2/42(1-x^2/72))))STH B,d_sinx ;sin(theta)RET.end*******************************************************中断向量文件vectors.asm******************************************************.title "vectors.asm".ref start.sect ".vectors"B start.end*******************************************************链接命令文件******************************************************vectors.objsinx.obj-O sinx.out-m sinx.map-estartMEMORY{PAGE 0:EPROM: org=0090H,len=0F70HVECS: org=0080H,len=0010HPAGE 1:SPRAM: org=1000H,len=1000HDARAM: org=2000H,len=2000H}SECTIONS{.text :>EPROM PAGE 0.data :>EPROM PAGE 0STACK :>SPRAM PAGE 1sin_vars :>DARAM PAGE 1coeff :>DARAM PAGE 1.vectors :>VECS PAGE 0}（2）编译、链接项目文件sinx.pjt。

毕业设计题目名称基于DSP控制的正弦波和三角波发生器的设计学院电气信息工程学院专业/班级自动化09102学生学号指导教师（职称）葛延津（教授）严海领（助教）摘要信号发生器发展到今天，在电子测试、电子设计、模拟仿真、通信工程中，扮演着一个相当重要的角色，有着相当广泛的应用，极大加快了电子测试与设计工作中的效率，在电子技术和信号仿真应用中已发挥了巨大的作用。

本文主要介绍了以TMS320VC5402 DSP为主的信号发生器的设计情况。

这是一个以DSP为核心来实现信号发生器的系统，该系统具有结构简单灵活，抗干扰能力强、产生频率较高、应用广泛等特点。

该系统的组成核心TMS320VC5402 DSP芯片是TI公司生产的16位定点处理芯片，它有运算速度快、具有可编程特性、接口灵活和外围电路丰富等特点。

选择该芯片作为设计信号发生器的核心芯片，能够提高信号发生器所产生信号的频率，使信号发生器有更加广泛的应用。

本设计的硬件部分是有该DSP芯片和D/A转换芯片TLC7528组成，DSP芯片用于产生各种波形，D/A转换芯片用于把数字信号转换为模拟信号。

在以上硬件的基础上，通过软件编程来实现三角波、正弦波等波形。

关键词：DSP；D/A转换器；信号发生器；波形AbstractSignal generator to today, in the electronic testing, electronic design, simulation, communications engineering, plays a very important role, has a very wide range of applications, greatly accelerate the efficiency of the electronic test and design work in the electronics technology and signal simulation applications has played a huge role. This paper describes the design to TMS320VC5402 DSP-based signal generator. This is a core DSP signal generator system, the system structure is simple and flexible, anti-interference ability, resulting in a higher frequency, widely used features.The System is comprised core TMS320VC5402 DSP chip is produced by TI 16-bit fixed-point processing chip, computing speed, programmable features, flexible interface and peripheral circuits rich features. Select the chip to chip as the core of the design of the signal generator, it is possible to improve the signal generator to produce the signal frequency, the signal generator has a broader application. The design of the hardware part is composed of the DSP chip and the D / A converter chip TLC7528 DSP chip for generating various waveforms, D / A converter chip used to convert digital signals to analog signals. On the basis of the above hardware, by software programming to achieve the waveform of the triangular wave, sine wave, etc..Keywords: DSP; D / A converter; signal generator; waveform目录第一章绪论.................................................... - 1 -1.1选题的背景............................................. - 1 -1.2选题的目的及意义....................................... - 1 - 第二章整体方案................................................ - 2 - 第三章硬件系统设计............................................ - 3 -3.1 系统的组成及实现功能................................... - 3 -3.2 硬件系统设计思想....................................... - 3 -3.3 硬件电路方案及电路原理设计 ............................ - 3 -3.4 相关电路介绍........................................... - 4 -3.4.1 核心电路芯片TMS320VC5402...................... - 4 -3.4.2 D/A 转换器TLC7528............................. - 10 -3.4.3 电源电路和晶振电路 ............................. - 14 - 第四章软件系统设计........................................... - 17 -4.1 ICETEK—B2.0说明............................. - 17 -4.2 三角波的设计方案..................................... - 18 - 4.3 正弦波的设计方案...................................... - 21 - 4.4 软件系统.............................................. - 25 - 第五章总结展望............................................... - 28 - 结束语........................................................ - 29 -致谢......................................................... - 30 - 参考文献...................................................... - 31 - 附录......................................................... - 32 -第一章绪论1.1选题的背景信号发生器，主要作为激励信号或仿真信号，广泛应用于电子设计、生物医疗、环保、机械运动、新型材料等各个领域。

基于DSP的正弦波信号发生器设计————————————————————————————————作者：————————————————————————————————日期：目录第1章绪论 (1)1 DSP简介 (1)第2章总体方案的分析和设计 (2)2.1 总体方案设计 (2)2.2正弦波信号发生器 (2)第3章硬件设计 (3)3.1硬件组成 (3)3.2控制器部分 (4)3.4人机接口部分 (5)第4章软件设计 (6)4.1流程图 (6)4.2 正弦信号发生器程序清单 (7)第5章总结 (12)参考文献 (12)第1章 绪论1 DSP 简介数字信号处理(Digital Signal Processing ，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。

20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。

数字信号处理是一种通过使用数学技巧执行转换或提取信息，来处理现实信号的方法，这些信号由数字序列表示。

在过去的二十多年时间里，信号处理已经在通信等领域得到极为广泛的应用。

图一是数字信号处理系统的简化框图。

此系统先将模拟信号转换为数字信号，经数字信号处理后，再转换成模拟信号输出。

其中抗混叠滤波器的作用是将输入信号x (t)中高于折叠频率的分量滤除，以防止信号频谱的混叠。

随后，信号经采样和A/D 转换后，变成数字信号x(n)。

数字信号处理器对x(n)进行处理，得到输出数字信号y (n),经D/A 转换器变成模拟信号。

此信号经低通滤波器，滤除不需要的高频分量，最后输出平滑的模拟信号y(t)。

图1.1 数字信号处理系统简化框图数字信号处理是以众多学科为理论基础的，它所涉及的范围极其广泛。

例如，在数学领域，微积分、概率统计、随机过程、数值分析等都是数字信号处理的基本工具，与网络理论、信号与系统、控制论、通信理论、故障诊断等也密切相关。

近来新兴的一些学科，如人工智能、模式识别、神经网络等，都与数字信号处理密不可分。

太原理工大学DSP课程设计：正弦信号发生器的设计学号：班级：姓 名：指导教师：一、设计目的1、通过实验掌握DSP 的软件开发过程2、学会运用汇编语言进行程序设计3、学会用CCS 仿真模拟DSP 芯片，通过CCS 软件平台上应用C54X 汇编语言来实现正弦信号发生装置。

二、设计原理 本实验产生正弦波的方法是泰勒级数展开法。

泰勒级数展开法需要的存储单元少，具有稳定性好，算法简单，易于编程等优点，而且展开的级数越多，失真度就越小。

求一个角度的正弦值取泰勒级数的前5项，得近似计算式：三、总体方案设计))))((((981761541321 !9!7!5!3)sin(22229753⨯-⨯-⨯-⨯-=+-+-=x x x x x x x x x x x本实验是基于CCS开发环境的。

CCS是TI公司推出的为开发TMS320系列DSP软件的集成开发环境，是目前使用最为广泛的DSP开发软件之一。

它提供了环境配置、源文件编译、编译连接、程序调试、跟踪分析等环节，并把软、硬件开发工具集成在一起，使程序的编写、汇编、程序的软硬件仿真和调试等开发工作在统一的环境中进行，从而加速软件开发进程。

通过CCS软件平台上应用C54X汇编语言来实现正弦信号发生装置。

总体思想是：正弦波的波形可以看作由无数点组成，这些点与x轴的每一个角度值相对应，可以利用DSP处理器处理大量重复计算的优势来计算x轴每一点对应的y的值(在x轴取N个点进行逼近)。

整个系统软件由主程序和基于泰勒展开法的SIN子程序组成，相应的软件流程图如图。

四、设计内容1、设置在Family下选择C55xx，将看到所有C55xx的仿真驱动，包括软件仿真和硬件仿真；在Platform下选择Simulator，在Available Factory Boards中只显示软件仿真驱动，选中相应的驱动；双击C55xx Rev4.0 CPU Functional Simulator，可以在My System下看到所加入的驱动；点击Save & Quit，将保存设置退出Setup CCStudio v3.1并启动运行CCStudio。

科技经济市场正弦信号发生器能输出一个幅度可调、频率可调的正弦信号，特别是低频正弦信号发生器在科学研究及生产实践中均有着广泛应用。

目前，常用的信号发生器绝大部分是由模拟电路构成的。

当这种模拟信号发生器用于低频信号输出时，往往需要的RC值很大，这样不但参数准确度难以保证，而且体积和功耗都很大。

而由数字电路构成的低频信号发生器，虽然其低频性能好，但体积较大，价格较贵。

而借助DSP芯片的运算速度高，系统集成度强的优势设计的这种信号发生器，比以前的任意一种信号发生器速度更快，且实现更加简便。

1正弦波信号的产生方式1.1采样回放法通过对已有的标准正弦信号源进行采样得到数据后直接回放或进行变频变幅处理后回放。

该方法的关键在于合理设计高性能的硬件电路，尽量避免信号处理过程中的波形失真，来确保采样数据的精准性。

同时在数字域处理时，数据的回归点数必须满足Nyquist定理，以免频谱混迭情况的发生。

1.2查表法5402的片内ROM中存有256字的正弦及余弦数据表，可以通过程序直接调用该表中的数据，由D/A回放出正弦波。

通过M ATLAB模拟仿真自己生成的正弦数据表，不但可以解决频率单一的问题，还可以增加精度，并改善系统的兼容性。

1.3泰勒级数展开法任一角度的正弦及余弦波都可以展开成泰勒级数，取前五项的近似公式为：其中：α为角度值，ω为其对应的弧度值。

通过变换的α值，且利用弧度与频率之间的关系很容易实现变频处理。

1.4数字正弦振荡器数字正弦波振荡器的系统函数可表示为：对应的是在单位圆上有复共轭极点的二阶振荡器，共扼极点为：P1,2=e±jω0，其离散时域脉冲单位冲击响应响应：h(n)=A sin[(n+1)ω0]·u(n)实际应用中对于给定的冲激信号所产生的正弦信号对应的差分方程为：如果系统无阻尼且稳定，我们不对系统加入冲击信号，改变y(-2)的起始值，从而使系统满足起始条件。

这样系统差分方程变为：f s为采样频率，f0和A分别为正弦波的频率和幅度。

※※※※※※※※※※2009级学生DSP原理※※※※及应用课程设计※※※※※※※※※※太原理工大学DSP原理及应用课程设计报告书课题名称正弦波信号发生器姓名学号院、系、部专业正弦波信号发生器课程设计一、课程设计基础数字信号处理(Digital Signal Processing，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。

数字信号处理是利用计算机或专用处理设备，以数字的形式对信号进行分析、采集、合成、变换、滤波、估算、压缩、识别等加工处理，以便提取有用的信息并进行有效的传输与应用。

数字信号处理是以众多学科为理论基础,它所涉及的范围极其广泛。

如数学领域中的微积分、概率统计、随机过程、数字分析等都是数字信号处理的基础工具。

它与网络理论、信号与系统、控制理论、通信理论、故障诊断等密切相关。

一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等组成。

DSP信号处理过程：①将输入信号x(t)进行抗混叠滤波，滤掉高于折叠频率的分量，以防止信号频谱的混叠；②经采样和A/D转换器，将滤波后的信号转换为数字信号x(n)；③数字信号处理器对x(n)进行处理，得数字信号y(n)；④经D/A转换器，将y(n)转换成模拟信号；⑤经低通滤波器，滤除高频分量，得到平滑的模拟信号y(t)。

二、课程设计目的1、了解DSP对数据的处理能力2、利用DSP实现正弦信号发生器三、课程设计总体方案1. 总体方案设计①基于DSP的特点，本设计采用TMS320C54X系列的DSP作为正弦信号发生器的核心控制芯片。

②用泰勒级数展开法实现正弦波信号。

③设置波形时域观察窗口，得到其滤波前后波形变化图；④设置频域观察窗口，得到其滤波前后频谱变化图。

2. 正弦波信号发生器正弦波信号发生器已被广泛地应用于通信、仪器仪表和工业控制等领域的信号处理系统中。

通常有两种方法可以产生正弦波，分别为查表法和泰勒级数展开法。

DSP课程设计–正弦信号发生器的设计简介正弦信号发生器是一种常见的电子信号发生器。

在数字信号处理中，正弦信号是非常重要的一种基础信号。

在本次课程设计中，我们将使用MATLAB软件设计一个正弦信号发生器。

设计步骤步骤一：信号采样我们的信号采样频率为fs，即每秒采样多少个点。

首先我们需要设置采样频率。

信号采样频率的选取需要满足采样定理，保证采样信号能够完全还原原信号。

我们使用MATLAB的“fs”命令设置采样频率。

假设我们的采样频率为10KHz，代码为：fs = 10000; % 设置采样频率为10KHz步骤二：生成时域正弦信号根据正弦波方程，我们可以生成时域上的正弦信号：f0 = 1000; % 正弦信号的频率为1kHzA = 1; % 正弦信号的幅度为1Vt = 0:1/fs:1; % 假设信号长度为1秒y = A * sin(2 * pi * f0 * t);代码中，我们生成了一个正弦信号，频率为1kHz，幅度为1V，信号长度为1秒，并将其存放在y变量中。

步骤三：对信号进行FFT变换为了验证我们生成的信号是否正确，我们需要对信号进行FFT变换。

FFT变换可以将一个时域信号转化为频域信号。

我们使用MATLAB的“fft”命令对信号进行FFT变换。

代码如下：Y = fft(y); % 对信号y进行FFT变换，得到频域信号YL = length(y); % 计算信号的长度P2 = abs(Y/L); % 取FFT变换结果的绝对值，然后除以长度LP1 = P2(1:L/2+1);P1(2:end-1) = 2*P1(2:end-1);f = fs*(0:(L/2))/L; % 生成频率坐标轴代码中，我们使用FFT变换对信号y进行变换，并将结果存放在Y变量中。

然后我们根据FFT变换结果，得到频率分量以及对应的幅度分量。

步骤四：绘制频域正弦信号最后，我们使用MATLAB的plot函数绘制频域信号采样结果图。

DSP原理及应用课程设计课题：正弦信号发生器的设计班级：通信0802姓名：学号：2008001322课题 正弦信号发生器一、 设计目的学会用ccs 集成开发软件，在开发环境下完成工程项目创建，程序编辑，编译，链接，调试和数据分析。

二、 设计内容用ccs 软件编写程序产生正弦波三、 设计实现正弦波信号发生器已被广泛地应用于通信、仪器仪表和工业控制等领域的信号处理系统中。

通常有两种方法可以产生正弦波，分别为查表法和泰勒级数展开法。

查表法是通过查表的方式来实现正弦波，主要用于对精度要求不很高的场合。

泰勒级数展开法是根据泰勒展开式进行计算来实现正弦信号，它能精确地计算出一个角度的正弦和余弦值，且只需要较小的存储空间。

本次主要用泰勒级数展开法来实现正弦波信号。

产生正弦波的算法正弦函数和余弦函数可以展开成泰勒级数，其表达式：取泰勒级数的前5项，得近似计算式：-+-+-=!9!7!5!3)sin(9753x x x x x x -+-+-=!8!6!4!21)cos(8642x x x x x ))))((((981761541321 !9!7!5!3)sin(22229753⨯-⨯-⨯-⨯-=+-+-=x x x x x x x x x x x )))(((87165143121 !8!6!4!21)cos(22228642⨯-⨯-⨯--=+-+-=x x x x x x x x x递推公式：sin(nx) = 2cos(x)sin[(n-1)x]-sin[(n-2)x]cos(nx) = 2cos(x)sin[(n-1)x]-cos[(n-2)x]由递推公式可以看出，在计算正弦和余弦值时,需要已知cos(x)、sin(n-1)x、sin(n-2)x和cos(n-2)x。

计算一个角度x的正弦值，可利用泰勒级数的展开式，采用子程序的调用方式来实现。

在调用前先在数据存储器d_xs单元中存放x的弧度值，计算结果存放在d_sinx单元中四、设计步骤1、CCS软件的操作:(1)建立工程：点击菜单project-new，在弹出的窗口中输入工程名，后缀是.pjt；(2)建立文件：点击菜单file-new-source file，建立汇编语言文件和链接命令文件；(3)将文件加入工程：点击菜单project-add files to project，选择要加入的文件添加到工程；(4)工程的汇编链接：点击菜单project-rebuild all，若汇编链接成功会生成.out文件；(5)装载可执行程序：点击菜单file-lode program，装载.out文件；(6)执行程序：点击菜单debug-run；(7)观察结果。

正弦信号发生器的设计正弦信号是电子工程中非常常见的一种波形信号。

在很多应用场合中，为了满足一些特殊的输出要求，设计一个合适的正弦信号发生器是非常必要的。

本文将介绍如何设计一个简单的正弦信号发生器。

一、介绍正弦信号正弦信号是一种基本的周期信号，在数学和工程领域都有广泛的应用。

正弦信号的数学表达式为：y(t) = A*sin(ωt+φ)，其中A为振幅，ω为角频率，φ为相位差。

正弦信号具有周期性和连续性，可以描述很多物理和电子现象，如机械振动、电磁波等。

在电子工程领域中，正弦信号可以用于通讯系统、音频系统、数码系统等各个方面。

如果需要设计一个正弦波信号发生器，一些基本要素必须要考虑。

这些要素包括输出幅度、输出频率、工作电源和电路稳定性。

以下是正弦信号发生器的设计方案：1.输出幅度要设计一个正弦信号发生器，首先要确定所需要的输出幅度范围。

对于数字信号处理器（DSP）的输出，其输出幅度通常在±1.0之间。

如果需要更大的输出幅度，可以通过放大引脚信号或者使用外部放大器实现。

2.输出频率输出频率可以由外部时钟或者基准晶振决定。

如果想要实现可调节的输出频率，可以在电路中使用像50-100MHz这样的精准低噪声晶振。

可以根据应用需求选择不同的晶振和滤波器电路。

3.工作电源正弦波信号发生器的工作电源应该保证稳定性和可靠性。

在低频和中频应用中，标准稳压器可以提供足够的电源稳定性；在高频应用中，需要使用低噪声电源或者瞬态响应较好的电源来保证信号质量。

4.电路稳定性正弦波信号发生器的电路必须要保证稳定性。

这可以通过使用负反馈电路、保持简单电路结构和使用稳定的输出功率等方法来实现。

此外，振荡器的端部是一个有驱动能力的阻抗，因此需要使用与振荡器相匹配的驱动设计。

下面是一个简单的正弦波信号发生器电路图：在图中，U1是一个晶体管振荡器，C4和L2是功率扩大电路，R1和R2是反馈电路，C1和C2是用于稳定电路的滤波电容，C3则被用来过滤高频噪声。

第1章 绪论1.1 DSP 简介数字信号处理(Digital Signal Processing ，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。

20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。

数字信号处理是一种通过使用数学技巧执行转换或提取信息，来处理现实信号的方法，这些信号由数字序列表示。

在过去的二十多年时间里，信号处理已经在通信等领域得到极为广泛的应用。

图一是数字信号处理系统的简化框图。

此系统先将模拟信号转换为数字信号，经数字信号处理后，再转换成模拟信号输出。

其中抗混叠滤波器的作用是将输入信号x (t)中高于折叠频率的分量滤除，以防止信号频谱的混叠。

随后，信号经采样和A/D 转换后，变成数字信号x(n)。

数字信号处理器对x(n)进行处理，得到输出数字信号y (n),经D/A 转换器变成模拟信号。

此信号经低通滤波器，滤除不需要的高频分量，最后输出平滑的模拟信号y(t)。

图1.1 数字信号处理系统简化框图数字信号处理是以众多学科为理论基础的，它所涉及的范围极其广泛。

例如，在数学领域，微积分、概率统计、随机过程、数值分析等都是数字信号处理的基本工具，与网络理论、信号与系统、控制论、通信理论、故障诊断等也密切相关。

近来新兴的一些学科，如人工智能、模式识别、神经网络等，都与数字信号处理密不可分。

可以说，数字信号处理是把许多经典的理论体系作为自己的理论基础，同时又使自己成为抗混叠 滤波器A/D数字信号处理D/A低通滤波器x(n)y(n) x(t)y(t)一系列新兴学科的理论基础。

1.2课题研究的目的意义科技的进步带动了DSP技术的发展，现代控制设备的性能和结构发生了巨大的变化，我们已经进入了高速发展的信息时代，DSP技术也成为当今科技的主流之一，被广泛地应用于生产的各个领域。

对于本次设计，其目的在于：(1) 了解DSP及DSP控制器的发展过程及其特点。

第一章：绪论数字信号处理(Digital Signal Processing，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。

20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。

数字信号处理是一种通过使用数学技巧执行转换或提取信息，来处理现实信号的方法，这些信号由数字序列表示。

在过去的二十多年时间里，信号处理已经在通信等领域得到极为广泛的应用。

图一是数字信号处理系统的简化框图。

此系统先将模拟信号转换为数字信号，经数字信号处理后，再转换成模拟信号输出。

其中抗混叠滤波器的作用是将输入信号x(t)中高于折叠频率的分量滤除，以防止信号频谱的混叠。

随后，信号经采样和A/D转换后，变成数字信号x(n)。

数字信号处理器对x(n)进行处理，得到输出数字信号y(n),经D/A转换器变成模拟信号。

此信号经低通滤波器，滤除不需要的高频分量，最后输出平滑的模拟信号y(t)。

图一数字信号处理系统简化框图数字信号处理是以众多学科为理论基础的，它所涉及的范围极其广泛。

例如，在数学领域，微积分、概率统计、随机过程、数值分析等都是数字信号处理的基本工具，与网络理论、信号与系统、控制论、通信理论、故障诊断等也密切相关。

近来新兴的一些学科，如人工智能、模式识别、神经网络等，都与数字信号处理密不可分。

可以说，数字信号处理是把许多经典的理论体系作为自己的理论基础，同时又使自己成为一系列新兴学科的理论基础。

第二章：TMS320C54x芯片介绍1.总线结构C54x 包括8 条16 比特宽度的总线，其中：一条程序总线（PB）：传送取自程序存储器的指令代码和立即操作数三条数据总线（CB、DB、EB）：将内部个单元连接在一起，CB和DB传送读自数据存储器的数据，EB传送写入存储器的数据四条地址总线（PAB CAB DAB EAB）：传送执行指令所需的地址2．C P UC54x 的CPU 结构包括：40 比特的ALU ，其输入来自16 比特立即数、16 比特来自数据存储器的数据、暂时存储器、T 中的16 比特数、数据存储器中两个16 比特字、数据存储器中32 比特字、累加器中40 比特字。
