电线电缆的表示方法

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。

同一护套内的多芯线可多到24芯。

平行的多芯线用“B”表示，绞型的多芯线用“S”表示。

绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。

硬线用“B”表示，软线用“R”表示。

电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。

了解了上述内容，就可很方便看出电线型号的含义，如下所示。

型号名称BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线BVR 铜芯聚氯乙烯绝缘软线RV 铜芯聚氯乙烯绝缘安装软线RVB 铜芯聚氯乙烯绝缘平型连接线软线BVS 铜芯聚氯乙烯绝缘绞型软线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线BYR 聚乙烯绝缘软电线BYVR 聚乙烯绝缘聚氯乙烯护套软线RY 聚乙烯绝缘软线RYV 聚乙烯绝缘聚氯乙烯护套软线绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面S=П*（d/2）*（d/2）=П*（1.78/2）*（1.78/2）=2.49（平方毫米）虽然截面小于2.5平方毫米，但符合GB5023.2—85的规定，必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。

截面为1.5平方毫米至10平方毫米的导线，其导电线芯结构如下所示。

标称截面BV系列BVR系列（平方毫米）结构结构1.5 1/1.38 1.5 7/0.52 2.5 1/1.78 2.5 7/0.68 19/0.41 4 1/2.25 4 7/0.85 19/0.52 6 1/2.76 6 7/1.04 19/0.64 10 7/1.35 49/0.52 *表中分子代表股数，分母代表单股直径，单位毫米。

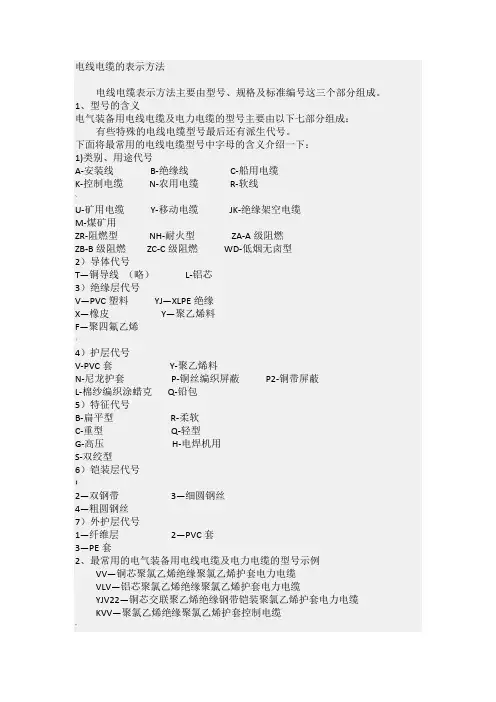

电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线~U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯）4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号】2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆"227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆.YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

不同型号的电线电缆怎样用字母表达？一、R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P －编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯)三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y －聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示)〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮4〕护套。

V－聚氯乙烯5〕其他。

R－软电线，P－屏蔽，B－平行线缆114商城（xianlan114）是一家集研发生产销售的电线电缆直销型在线采购平台。

线缆114商城是电线电缆行业领先的电子商务平台，是一家可以实现在线买卖交易电线电缆的第三方网络交易服务平台。

倡导：“开放透明、童叟无欺，工厂直销到用户、没有中间商环节”的直销原则。

1、WDZ和WDZN电缆区别
后者是低烟无卤阻燃耐火电缆，导体绕有云母带；前面的只是低烟无卤阻燃电缆。

WDZN电缆是无卤低烟阻燃耐火的，一旦发生火灾其具有一定的阻止燃烧的性能，燃烧时透光率高，无有毒的气体放出，便于人员逃生。

且含有耐火材料，能够在一定的时间内继续保证电路的正常运行。

而WDZ电缆没有耐火材料，不具有耐火的特性。

2、电缆与电线的区别
所谓电线，就是一般通指单体导体，简单的说就是一个导体就可以称之为电线，而外边是否有绝缘不影响他的名称；
电缆，是将多个单股电线进行绝缘，并捆扎于一起形成的整体，然后进行铠装，例如加钢索等，然后外包保护层做成的一个多导体缆线，称之为电缆。

3、代号含义
类别、用途代号：
A-安装线; B-绝缘线; C-船用电缆; K-控制电缆
N-农用电缆; R-软线；U-矿用电缆；Y-移动电缆；
JK-绝缘架空电缆；M煤矿用；ZR-阻燃型；
NH-耐火型；ZA-A级阻燃；ZB-B级阻燃；ZC -C级阻燃；WD-低烟无卤型
导体材料：
L-铝；T-铜
绝缘种类：
V-聚氯乙烯；X-橡胶；Y-聚乙烯；YJ-交联聚乙烯；
Z-油浸纸
内护层：
V-聚氯乙烯护套；Y-聚乙烯护套；L-铝护套；Q-铅护套；H-橡胶护套；F-氯丁橡胶护套。

特征：
D-不滴流；F-分相；CY-充油；P-贫油干绝缘；P-屏蔽；Z-直流；B-扁平型；R-柔软；C-重型；Q-轻型；
G-高压；H-电焊机用；S-双绞型。

铠装层：
0-无；2-双钢带；3-聚氯乙烯护套。

防火特性：
阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；
防火电缆在代号前加DH。

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm1：代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电缆规格型号及表示含义Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

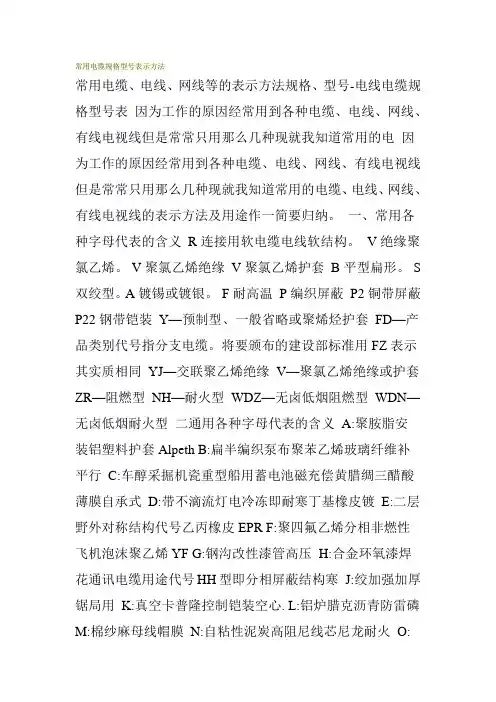

常用电缆规格型号表示方法常用电缆、电线、网线等的表示方法规格、型号-电线电缆规格型号表因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种现就我知道常用的电因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

一、常用各种字母代表的含义R连接用软电缆电线软结构。

V绝缘聚氯乙烯。

V聚氯乙烯绝缘V聚氯乙烯护套B平型扁形。

S 双绞型。

A镀锡或镀银。

F耐高温P编织屏蔽P2铜带屏蔽P22钢带铠装Y—预制型、一般省略或聚烯烃护套FD—产品类别代号指分支电缆。

将要颁布的建设部标准用FZ表示其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二通用各种字母代表的含义A:聚胺脂安装铝塑料护套Alpeth B:扁半编织泵布聚苯乙烯玻璃纤维补平行C:车醇采掘机瓷重型船用蓄电池磁充偿黄腊绸三醋酸薄膜自承式D:带不滴流灯电冷冻即耐寒丁基橡皮镀E:二层野外对称结构代号乙丙橡皮EPR F:聚四氟乙烯分相非燃性飞机泡沫聚乙烯YF G:钢沟改性漆管高压H:合金环氧漆焊花通讯电缆用途代号HH型即分相屏蔽结构寒J:绞加强加厚锯局用K:真空卡普隆控制铠装空心. L:铝炉腊克沥青防雷磷M:棉纱麻母线帽膜N:自粘性泥炭高阻尼线芯尼龙耐火O:同轴结构代号P:排芯屏蔽配线贫泛浸渍即干绝缘信号电缆用途代号Q:牵引车漆铅轻型气汽车高强度聚乙烯醇缩醛R:软人造丝日用用途代号耐热化. S:刷丝射频用途代号双钢塑料护层Stalpeth低烟无卤阻燃护套T:铜梯特通陶电梯探U:矿棉指石棉矿用用途代号V:PVC聚氯乙烯W:地球物理皱纹护套无磁性耐高温野外石油用途代号X:橡力缆聚酰胺橡皮绝缘Y:硬园油氧耐油移动用途代号聚乙烯压Z:聚酯纸电钻中型综合YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号表示阻燃型控制电缆三、电缆常识电缆通常分为电力电缆和控制电缆两种。

电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆M-煤矿用Y-移动电缆JK-绝缘架空电缆ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃2）导体代号T一铜导线（略）3）绝缘层代号V — PVC塑料X一橡皮F一聚四氟乙烯4）护层代号V-PVC 套ZC-C级阻燃L-铝芯YJ — XLPE 绝缘Y一聚乙烯料WD-低烟无卤型N-尼龙护套L-棉纱编织涂蜡克5）特征代号B-扁平型C-重型G-局压S-双绞型6）铠装层代号2一双钢带4一粗圆钢丝7）外护层代号1 —纤维层P-铜丝编织屏蔽P2 -铜带屏蔽Q-铅包R-柔软Q-轻型H-电焊机用3一细圆钢丝2 — PVC 套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV一铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV 一铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 一铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV一聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （BV）—简称BV, 一般用途单芯硬导体无护套电缆227IEC 02 （RV）—简称RV, 一般用途单芯软导体无护套电缆227IEC 10 （BVV）—简称BVV ,轻型聚氯乙烯护套电缆227IEC 52 （RVV）—简称RVV ,轻型聚氯乙烯护套软线227IEC 53 (RVV)—简称RVV ,普通聚氯乙烯护套软线BV一铜芯聚氯乙烯绝缘电线BVR 一铜芯聚氯乙烯绝缘软电缆BVVB 一铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ 一交联聚乙烯绝缘架空电缆YC、YCW 一重型橡套软电缆YZ、YZW 一中型橡套软电缆YQ、YQW 一轻型橡套软电缆YH 一电焊机电缆3、规格规格乂由额定电压、芯数及标称截面组成。

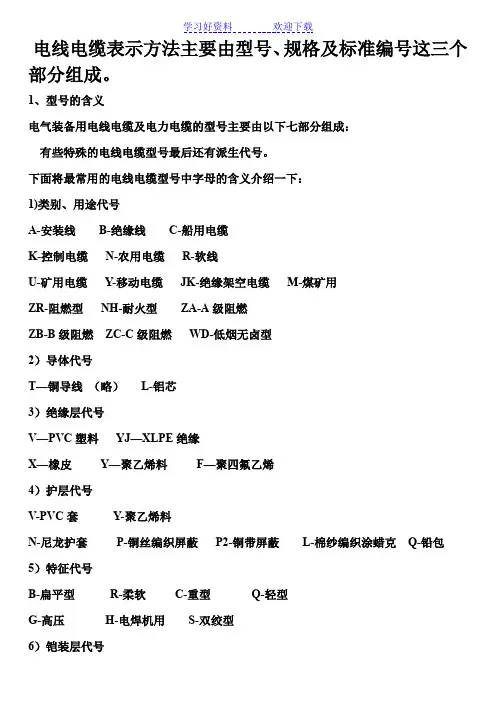

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电缆型号表示方法：矿用铠装控制电缆；MKVV22，MKVV322*0.5，3*0.75，4*4，------37*1.5mm铠装控制电缆；KVV22，KVV32，KVVR222*0.5，3*0.75，4*4，------37*1.5mm 铠装屏蔽控制电缆KVVP-22，RVVP-22，KVVRP-22，KVVP2-22，KVVRP2-22 2*0.5，3*0.75，4*4，------37*1.5mm铠装阻燃控制电缆;ZR-KVV22，ZR-KVV32，ZR-KVVR222*0.5，3*0.75，4*4，------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22，ZR-KVVRP22，ZR-KVVP2-22，ZR-KVVRP2-222*0.5，3*0.75，4*4，------37*1.5mm铠装通信电缆;HYA22，HYA23，HYA53，HYV22，HYV235对，10对------2400 对，0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22，HYAT23，NYAT535对，10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22，ZR-HYA23，ZR-HYA53，WDZ-HYA23，WDZ-HYA535对，10对------2400对，0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22，MHYV22，MHYA32，MHYV325对，10对------200对，0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22，ZR-DJYVP22，DJYVRP22，DJYPV22，ZR-DJYPV22DJYPVR22 DJYPVP22，DJYPVRP22，ZR-DJYPVP22，ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23，PTY23，PZY22，PTY22，PZYH23，PTYH23 PZYA23，PZYA22，PZYAH22，PTYAH22，PTYAH32，PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电线电缆规格型号的解释以及表示方法电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L- 铝芯3）绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2- 铜带屏蔽L- 棉纱编织涂蜡克Q- 铅包5）特征代号B- 扁平型R- 柔软C-重型Q- 轻型G-高压H- 电焊机用S-双绞型6）铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2 —PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02 （RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10 （BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52 （RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53 （RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电缆电线型号字母意义大全以及电线电缆的型号规格的解释和表示方法电缆电线型号字母意义大全以及电线电缆的型号规格的解释和表示方法(2) 011-03-24 19:46电力电缆型号各部分的代号及其含义1.尽缘种类:V代表聚氯乙稀;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯;Z 代表纸。

2.导体材料:L代表铝;T(省略)代表铜。

3.内护层:V代表聚氯乙稀护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F 氯丁橡胶护套。

4.特征:D不滴流;F分相;CY充油;P贫油干尽缘;P屏蔽;Z直流。

5.控制层:0无;2双钢带;3细钢丝;4粗钢丝。

6.外被层:0无;1纤维外被;2聚氯乙稀护套;3聚乙烯护套。

7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

尽缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸尽缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

充油电缆外护层代号含义为1.加强层:1代表铜带径向加强;2代表不锈钢带径向加强;3钢带径向加强;4不锈钢带径向、窄不锈钢带纵向加强。

2.铠装层:0无铠装;2钢带铠装;4粗钢丝铠装。

3.外被层:1纤维层;2聚氯乙稀护套;3聚乙烯护套。

一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷 M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套 T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

电线电缆的型号规格的解释及表示方法1、用途：本产品供交流额定电压500V或直流电压1000V及以下配电装置中电器，仪表接线之用。

2、产品使用特性：电缆导体的长期允许工作温度应不超过70℃。

敷设时电缆的温度应不低于0℃，敷设时弯曲半径应不小于电缆外径的10倍。

有铠装层或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。

3、产品标准：GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》4、电缆型号、名称及使用范围电力电缆产品说明本厂生产的聚氯乙烯绝缘电力电缆采用IEC标准，适用于3.6/6KV及以下输配电系统，近年来又开发了阻燃电缆、耐火电缆、低烟无卢电缆及五芯系列电力电缆。

执行标准:GB/T 12706-2002(等效采用IEC502),阻燃电缆、耐火电缆还符合IE332-3,IEC331,亦可按用户所需的技术需求生产。

聚氯乙烯电缆包括vv电缆，vv22电缆，vlv电缆，vlv22电缆，zrvv电缆，nhvv电缆，zrvv22电缆，nhvv 22电缆，护套线交联聚乙烯绝缘电力电缆一、适用范围交联聚乙烯绝缘聚氯乙烯护套电力电缆是采用化学或物理方法，使直链状结构的聚乙烯转变成网状结构的交联聚乙烯。

交联聚乙烯具有高机械强度，耐环境应力好，优良的热老化性能和电气性能。

交联聚乙烯绝缘电力电缆具有重量轻，结构简单，使用方便、介损小、耐化学腐蚀和敷设不受落差限制等特点。

二、执行标准GB/T12706.1～2-2002三、使用特性1、电缆导体的最高额定温度为90℃。

2、短路时(最长持续时间不超过5S)电缆导体的最高温度不超过250℃。

3、电缆敷设温度应不低于0℃。

4、弯曲半径：单芯电缆≥15D；多芯电缆≥10D(D为电缆外径)四、电缆型号、名称电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

常用电缆、电线、网线等的表示方法因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种。
