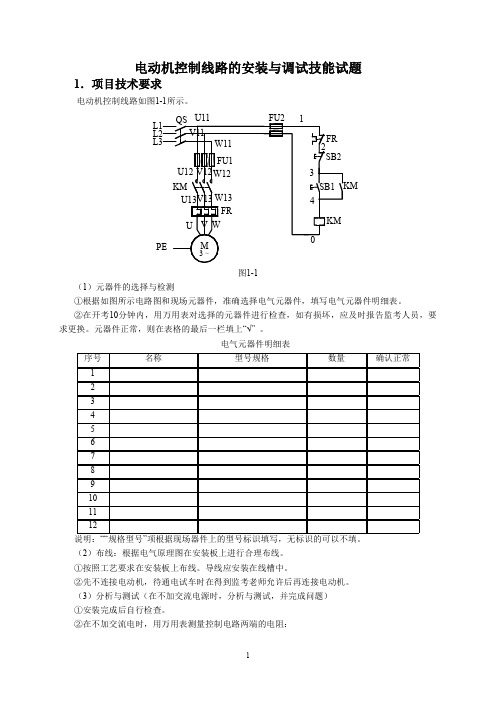

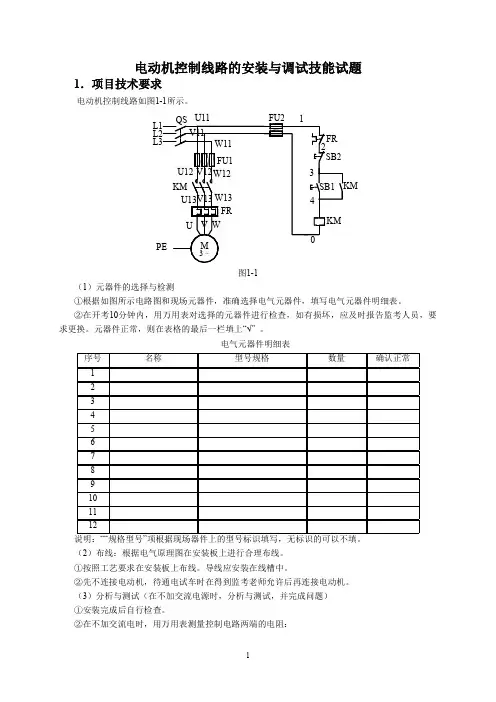

电动机控制线路的安装与调试技能试题1．项目技术要求电动机控制线路如图1-1所示。
3MQS L2L3L1 ~FU1FU2FR SB2FRKMSB1KM KMPEU11V11W11U12V12W12U13V13W13U V W1234图1-1（1）元器件的选择与检测①根据如图所示电路图和现场元器件，准确选择电气元器件，填写电气元器件明细表。
②在开考10分钟内，用万用表对选择的元器件进行检查，如有损坏，应及时报告监考人员，要求更换。
元器件正常，则在表格的最后一栏填上“√”。
电气元器件明细表序号名称型号规格数量确认正常123456789101112说明：““规格型号”项根据现场器件上的型号标识填写，无标识的可以不填。
（2）布线：根据电气原理图在安装板上进行合理布线。
①按照工艺要求在安装板上布线。
导线应安装在线槽中。
②先不连接电动机，待通电试车时在得到监考老师允许后再连接电动机。
（3）分析与测试（在不加交流电源时，分析与测试，并完成问题）①安装完成后自行检查。
②在不加交流电时，用万用表测量控制电路两端的电阻：按下SB1时的电阻值是（）。
按下SB1，同时按下SB2时的电阻值是（）。
按下KM主触点时的阻值是（）。
（4）通电试车：在检查无误后，举手向监考人员提出通电试车请求。
得到监考人员允许后，连接上电动机，按监考人员要求演示控制线路功能。
在考试时间（60分钟）内可有二次通电试车机会。
（5）安全文明操作要求①不允许带电操作（通电试车除外）。
②不损坏设备，安全无事故。
③剪裁导线时要根据需要选择合适长度，不造成浪费。
④使用测量仪表，应选用合适的量程，防止损坏。
⑤工具摆放有序，保持现场环境整洁。
⑥穿整齐工装入考场。
⑦遵守考场纪律，不干扰工作人员评分。
⑧考试时间结束，停止操作。
2．考场提供设备及材料材料名称元器件型号规格数量备注熔断器RT18-322DZ47-601低压断路器CJT1-101交流接触器按钮开关LA10-3H1热继电器JR36-201端子板TB1510(15A,10节)2电动机<1kW1PVC线槽20*20mm3m导线BVR-0.75mm2多股铜线若干导线BVR-1mm2多股铜线若干导线BVR-1.5mm2多股铜线若干号码管白色若干适合不同线径的导线压线端子E7508、E1008、E1508、UT1-3若干适合不同线径的导线网孔板1注：上述设备及材料为1个工位电动机控制线路的安装与调试技能试题评分标准1.考试时间60分钟，满分230分。

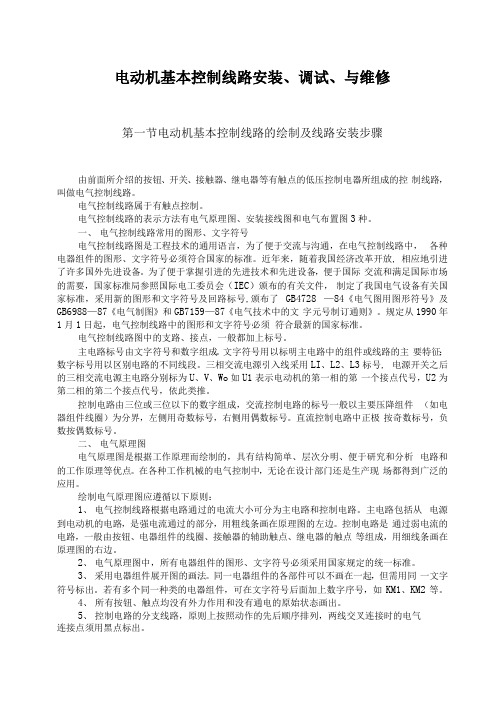

电动机基本控制线路安装、调试、与维修第一节电动机基本控制线路的绘制及线路安装步骤由前面所介绍的按钮、开关、接触器、继电器等有触点的低压控制电器所组成的控制线路，叫做电气控制线路。
电气控制线路属于有触点控制。
电气控制线路的表示方法有电气原理图、安装接线图和电气布置图3种。
一、电气控制线路常用的图形、文字符号电气控制线路图是工程技术的通用语言，为了便于交流与沟通，在电气控制线路中，各种电器组件的图形、文字符号必须符合国家的标准。
近年来，随着我国经济改革开放, 相应地引进了许多国外先进设备。
为了便于掌握引进的先进技术和先进设备，便于国际交流和满足国际市场的需要，国家标准局参照国际电工委员会（IEC）颁布的有关文件，制定了我国电气设备有关国家标准，采用新的图形和文字符号及回路标号,颁布了GB4728 —84《电气图用图形符号》及GB6988—87《电气制图》和GB7159—87《电气技术中的文字元号制订通则》。
规定从1990年1月1日起，电气控制线路中的图形和文字符号必须符合最新的国家标准。
电气控制线路图中的支路、接点，一般都加上标号。
主电路标号由文字符号和数字组成。
文字符号用以标明主电路中的组件或线路的主要特征；数字标号用以区别电路的不同线段。
三相交流电源引入线采用LI、L2、L3标号, 电源开关之后的三相交流电源主电路分别标为U、V、Wo如U1表示电动机的第一相的第一个接点代号，U2为第二相的第二个接点代号，依此类推。
控制电路由三位或三位以下的数字组成，交流控制电路的标号一般以主要压降组件（如电器组件线圈）为分界，左侧用奇数标号，右侧用偶数标号。
直流控制电路中正极按奇数标号，负数按偶数标号。
二、电气原理图电气原理图是根据工作原理而绘制的，具有结构简单、层次分明、便于研究和分析电路和的工作原理等优点。
在各种工作机械的电气控制中，无论在设计部门还是生产现场都得到广泛的应用。
绘制电气原理图应遵循以下原则：1、电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

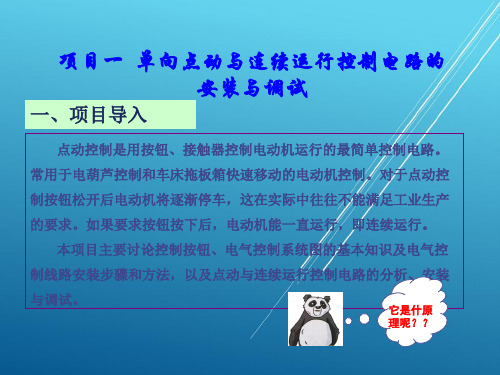

电工中高级实训报告任务一、电动机控制线路的设计、安装与调试项目一、三相异步电动机点动及单相运行控制线路的安装与调试1.三相异步电动机的点动及单向运行控制线路的设计2.（1）三相异步电动机的点动控制线路3.电动机的点动控制电路，可以控制机械设备的步进和步退，电动机只作短时动作，不连续供电旋转。
机械设备手动控制间断工作，即按下启动按钮，电动机转动，松开按钮，电动机停转，这样的控制称为点动。
4.点动控制线路如图1-1 -1所示。
线路动作过程:先合上电源开关QS，按下按钮SB-KM线圈得电- +KM主触点闭合-→电动机M启动运转。
松开按钮SB-→KM线圈失电-→KM主触点断开-电动机M停止运转。
（2）三相异步电动机的点动及单向运行控制线路原理图（3）机械设备单向运转即电动机单向连续工作，而在一般控制设备中，单向运行为基本要求时，为了调试维修等需要，要求设备同时具有点动和单向运行控制功能，完成这种功能的控制电路即为混合控制电路。
其电气控制线路如图所示：线路的动作过程:先合上电源开关QS,点动控制、单向运行控制和停止的工作过程如下。
(1)点动控制。
按下按钮SB3- →SB3常闭触点先分断(切断KM辅助触点电路)。
SB3常开触点后闭合(KM辅助触点闭合) -→KM线圈得电→KM主触点闭合-→电动机M启动运转。
(2)松开按钮SB3- +SB3 常开触点先恢复分断→KM线圈失电→KM主触点断开( KM辅助触点断开)后SB3常闭触点恢复闭合→电动机M停止运转，实现了点动控制。
(3)(2)单向运行控制。
按下按钮SB2-→KM 线圈得电→KM主触点闭合(KM辅助触点闭合)-→电动机M启动运转。
实现了单向运行控制。
(4)(3)停止。
按下停止按钮SB1-→KM线圈失电→KM 主触点断开电动机M停止运转。
项目二、三相异步电动机正反转启动控制线路的安装与调试1.接触器互锁的正、反转控制线路2.图1-2-1所示为电动机正反转控制电路。
