监控系统由哪几部分组成

监控系统由哪几部分组成

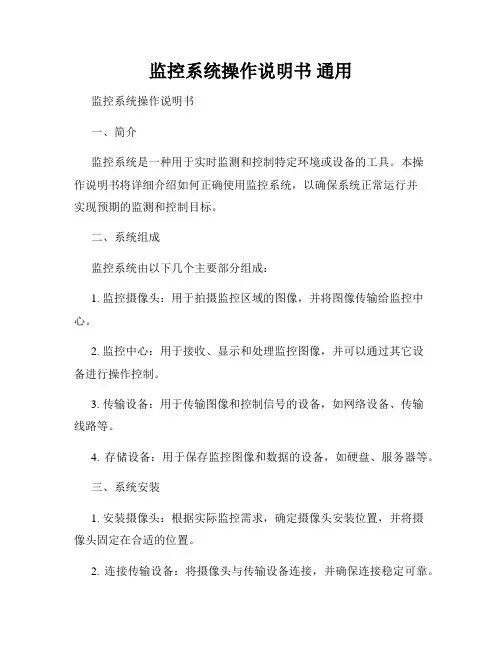

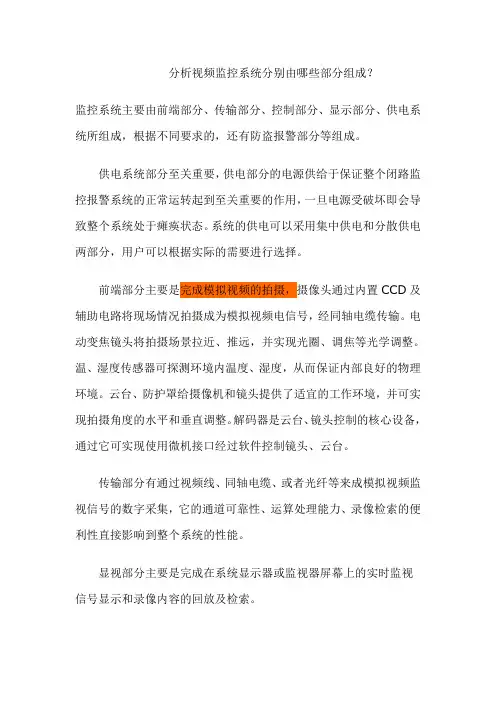

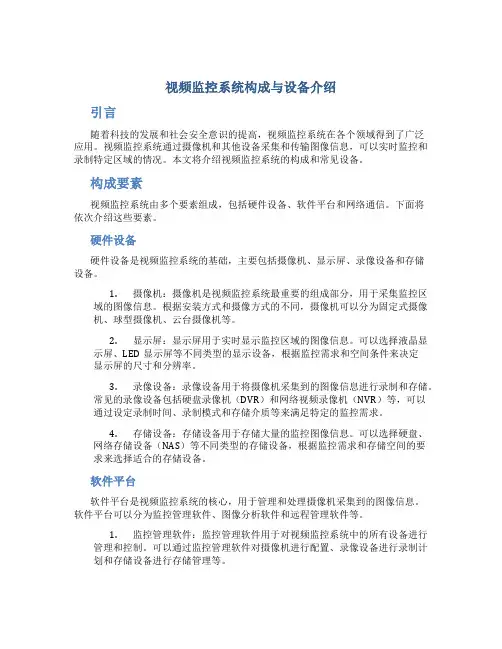

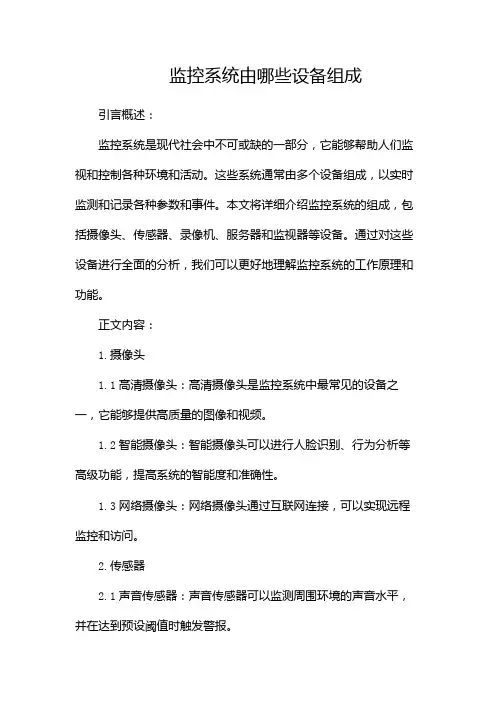

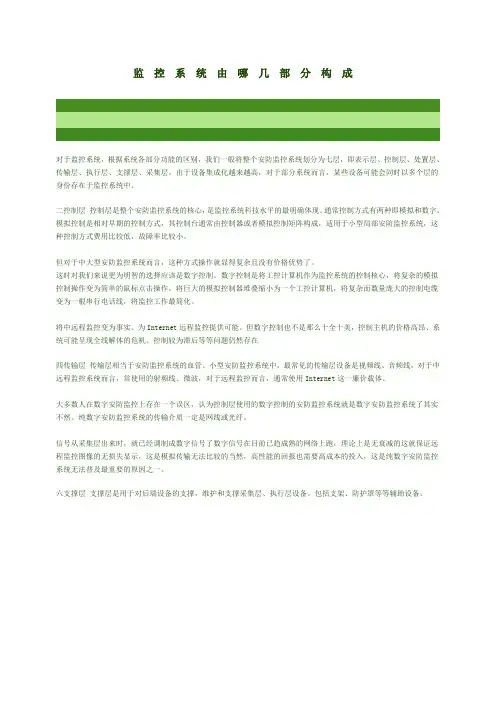

第1 前端部分

前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

第2 传输部分

这里介绍的传输部分主要由同轴电缆组成。传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

第3 控制部分

该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分。

第4 电视墙显示部分

该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。终端显示部分实际上还完成了另外一项重要工作——控制。这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。

第五、防盗报警部分

在内围的在重要出入口、楼梯口安装主动式红外探头，进行布防，在监控中心值班室(监控室)安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了保安力度。

第6 系统供电部分

电源的供给对于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。系统的供电可以采用集中供电和分散供电两部分，用户可以根据实际的需要进

枪式摄像机型号

主要规格/特殊功能：

产品规格：

型号：DK-C420、DK-C450、DK-C480、DK-C540、DK-HC480、DK-B480、DK-B600

分辩率：420TVL、450TVL、480TVL、540TVL、480TVL、480TVL、600TVL

电子快门：1/50-100,000sec、1/50-200,000sec、1/60-100,000sec

成像组件：1/3"SHARP CCD、1/3"SONY CCD、1/2"SONY CCD、1/3"SONY CCD

电源：12V/DC或AC 24V

灵敏度：0.2Lux或可选、0.002、0.08、0.01Lux或可选

信噪比：≥48dB、≥50dB、≥52dB、≥48dB

增益控制：AGC

白平衡：ATW

逆光补偿：ON/OFF

伽玛校正系数：0.45

SYNC System：INTERNAL SYNC

最大光圈比例：1:1.3~2.0

彩色转黑白：可选、黑白

视频输出：75Ω/BNC

镜头接口：C/CS

功耗：110mA、130mA、180mA、200mA、220mA、130mA、160mA

数字降噪：NO、NO、INTERNAL、OFF

移动侦测：NO、NO、OFF

温度：

工作温度：-10°C~50°C

库存温度：-20°C~60°C

尺寸：外观因形而异，尺寸大小不等

重量：外观因形而异，质量大小不等

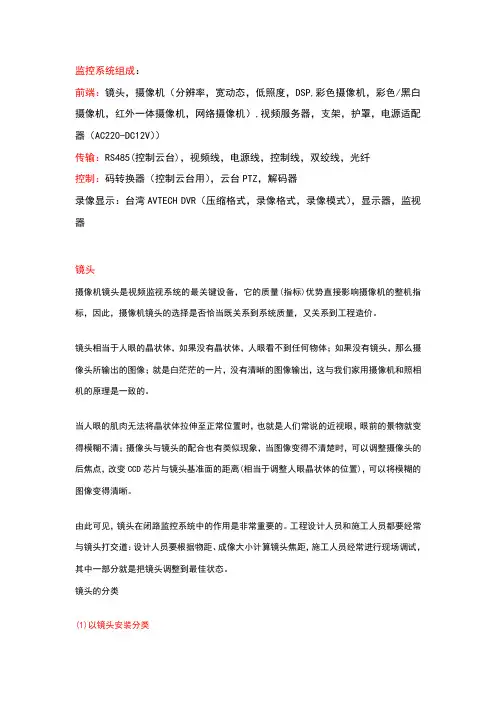

枪式摄像机镜头大小

枪式摄像机在监控系统中是一种常见的监控设备，但枪式摄像机不般都不带镜头的，使用在使用枪式摄像机的时候对今天的选用也是一个很重要的步骤，下面就对几种不同的镜头做一些介绍，可以根据自己监控的环境去选择。

• 1 焦距：焦距的大小决定着视场角的大小，焦距数值小，视场角大，所观察的范围也大，但距离远的物体分辨不很清楚；焦距数值大，视场角小，观察范围小，只要焦距选择合适，即便距离很远的物体也可以看得清清楚楚。由于焦距和视场角是一一对应的，一个确定的焦距就意味着一个确定的视场角，所以在选择镜头焦距时，应该充分考虑是观测细节重要，还是有一个大的观测范围重要，如果要看细节，就选择长焦距镜头；如果看近距离大场面，就选择小焦距的广角镜头。

• 2 光阑系数：即光通量，枪式摄像机用F 表示，以镜头焦距f 和通光孔径D 的比值来衡量。每个镜头上都标有最大F 值，例如6mm/F1.4 代表最大孔径为4.29 毫米。光通量与F 值的平方成反比关系，F 值越小，光通量越大。镜头上光圈指数序列的标值为 1.4 ，2 ，2.8 ，4 ，5.6 ，8 ，11 ，16 ，22 等，其规律是前一个标值时的曝光量正好是后一个标值对应曝光量的 2 倍。也就是说镜头的通光孔径分别是1/1.4 ，1/2 ，1/2.8 ，1/4 ，1/5.6 ，1/8 ，1/11 ，1/16 ，1/22 ，前一数值是后一数值的根号2 倍，因此光圈指数越小，则通光孔径越大，成像靶面上的照度也就越大。另外镜头的光圈还有手动（MANUAL

IRIS ）和自动光圈（AUTO IRIS ）之分。配合摄像头使用，手动光圈适合亮度变化不大的场合，它的进光量通过镜头上的光圈环调节，一次性调整合适为止。自动光圈镜头会随着光线的变化而自动调整，用于室外、入口等光线变化大且频繁的场合。

• 3自动光圈镜头：自动光圈镜头目前分为两类：一类称为视频（VIDEO ）驱动型，镜头本身包含放大器电路，用以将枪式摄像机传来的视频幅度信号转换成对光圈马达的控制。另一类称为直流（DC ）驱动型，利用摄像头上的直流电压来直接控制光圈。这种镜头只包含电流计式光圈马达，要求摄像头内有放大器电路。对于各类自动光圈镜头，通常还有两项可调整旋钮，一是ALC 调节（测光调节），有以峰值测光和根据目标发光条件平均测光两种选择，一般取平均测光档；另一个是LEVEL 调节（灵敏度），可将输出图像变得明亮或者暗淡。

• 4变倍镜头：变倍镜头分为手动（MANUAL ZOOM LENS ）和电动（AUTO ZOOM LENS ）两种，手动变倍镜头一般用于科研项目而不用在闭路监视系统中。在监控很大的场面时，枪式摄像机通常要配合电动镜头和云台使用。电动镜头的好处是变焦范围大，既可以看大范围的情况，也可以聚焦某个细节，再加上云台可以上下左右的转动，可视范围就非常大了。电动镜头有6 倍、10 倍、15 倍、20 倍等多种倍率，如果再知道基准焦距，就可以确定镜头焦距的可变范围。例如一个 6 倍电动镜头，基准焦距为8.5 毫米，那么其变焦范围就是8.5 到51 毫米连续可调，视场角为31.3 到 5.5 度。电动镜头的控制电压一般是直流8V~16V ，最大电流为30 毫安。所以在选控制器时，要充分考虑传输线缆长度，如果距离太远，线路产生的电压下降会导致镜头无法控制，必须提高输入控制电压或更换视频矩阵主机配合解码器控制。
