11G101-3平法练习题

综合练习题 1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。

3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。

4、剪力墙拉筋两种布置方式为：双向和梅花双向。

5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。

6、JD1800×300+3.1003Φ18/3Φ14表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。

其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。

8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。

9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。

10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle，锚固长度为la或lae，其锚固方式同框架梁下部纵筋。

11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。

12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为la，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab，弯折长度15d。

13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。

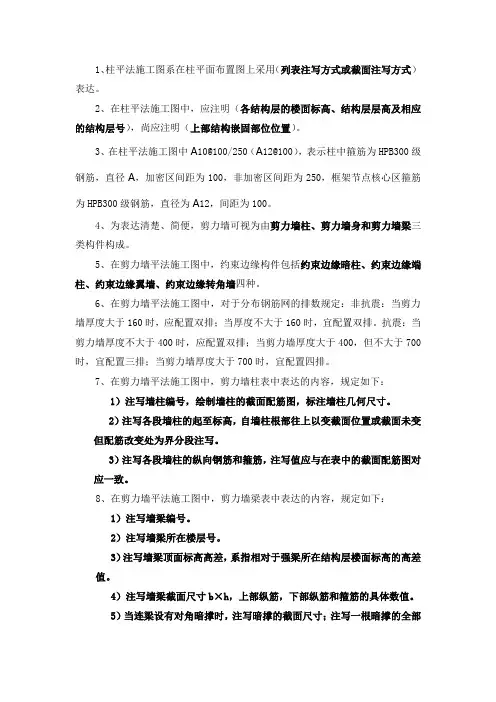

1、柱平法施工图系在柱平面布置图上采用（列表注写方式或截面注写方式）表达。

2、在柱平法施工图中，应注明（各结构层的楼面标高、结构层层高及相应的结构层号），尚应注明（上部结构嵌固部位位置）。

3、在柱平法施工图中A10@100/250（A12@100），表示柱中箍筋为HPB300级钢筋，直径A，加密区间距为100，非加密区间距为250，框架节点核心区箍筋为HPB300级钢筋，直径为A12，间距为100。

4、为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。

5、在剪力墙平法施工图中，约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。

6、在剪力墙平法施工图中，对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当厚度不大于160时，宜配置双排。

抗震：当剪力墙厚度不大于400时，应配置双排；当剪力墙厚度大于400，但不大于700时，宜配置三排；当剪力墙厚度大于700时，宜配置四排。

7、在剪力墙平法施工图中，剪力墙柱表中表达的内容，规定如下：1）注写墙柱编号，绘制墙柱的截面配筋图，标注墙柱几何尺寸。

2）注写各段墙柱的起至标高，自墙柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

3）注写各段墙柱的纵向钢筋和箍筋，注写值应与在表中的截面配筋图对应一致。

8、在剪力墙平法施工图中，剪力墙梁表中表达的内容，规定如下：1）注写墙梁编号。

2）注写墙梁所在楼层号。

3）注写墙梁顶面标高高差，系指相对于强梁所在结构层楼面标高的高差值。

4）注写墙梁截面尺寸b×h，上部纵筋，下部纵筋和箍筋的具体数值。

5）当连梁设有对角暗撑时，注写暗撑的截面尺寸；注写一根暗撑的全部纵筋，并标注×2表面有两根暗撑相互交叉；注写暗撑箍筋的具体数值。

6）当连梁设有交叉斜撑时，注写连梁一侧对角斜筋的配筋值，并标注×2表明对称设置；注写对角斜筋在连梁端部设置的拉筋根数、规格及直径，并标注×4表示四个角都设置；注写连梁一侧折线筋配筋值，并标注×2表明对称设置。

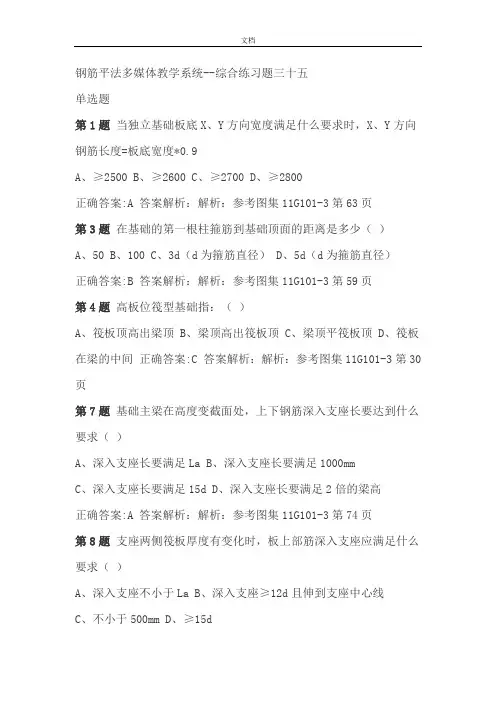

钢筋平法多媒体教学系统--综合练习题三十五单选题第1题当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9A、≥2500B、≥2600C、≥2700D、≥2800正确答案:A 答案解析：解析：参考图集11G101-3第63页第3题在基础的第一根柱箍筋到基础顶面的距离是多少（）A、50B、100C、3d（d为箍筋直径）D、5d（d为箍筋直径）正确答案:B 答案解析：解析：参考图集11G101-3第59页第4题高板位筏型基础指：（）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间正确答案:C 答案解析：解析：参考图集11G101-3第30页第7题基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）A、深入支座长要满足LaB、深入支座长要满足1000mmC、深入支座长要满足15dD、深入支座长要满足2倍的梁高正确答案:A 答案解析：解析：参考图集11G101-3第74页第8题支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）A、深入支座不小于LaB、深入支座≥12d且伸到支座中心线C、不小于500mmD、≥15d正确答案:A 答案解析：解析：参考图集11G101-3第80页不定项选择题（共5题）第12题在承台上集中引注的必注容有（）A、承台编号B、截面竖向尺寸C、配筋D、承台板底面标高正确答案:ABC 答案解析：解析：参考图集11G101-3第44页第20题基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）A、正确B、错误正确答案:A 答案解析：解析：参考图集11G101-3第76页第29题当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）A、正确B、错误正确答案:A 答案解析：解析：参考图集11G101-3第90页第21题基础主梁和基础次梁都要在支座里设箍筋A、正确B、错误正确答案:B 答案解析：解析：参考图集11G101-3第72、77页，次梁支座里没有箍筋。

单位：姓名电话一、选择题：（每题1分）1、由于建筑与结构标高的差异，对下（A、D ）构件在计算钢筋时要注意增加垫层或找平层的厚度。

A、栏板B、楼梯C、圈梁D、构造短柱2、Φ10@100/200(Φ12@100)括号内的数值表示（C ）A、基础内箍筋加密B、柱端头箍筋加密C、框架节点核心区的箍筋D、梁端头箍筋加密3、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑4、当图纸标有：KL7（3）300*700 GY500*250表示（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长250、腋高500B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2505、高板位筏型基础指：（ C ）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间6、基础梁箍筋信息标注为：10Φ12@100/Φ12@200(6)表示（ B ）A、直径为12的一级钢，从梁端向跨内，间距100设置每边5道，其余间距为200，均为6支箍B、直径为12的一级钢，从梁端向跨内，间距100设置每边10道，其余间距为200，均为6支箍C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍7、板块编号中XB表示？（ B ）A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8、任何情况下，受拉钢筋锚固长度不得小于：（ A ）A、200mmB、250mmC、300mmD、350mm9、任何情况下，受拉钢筋搭接长度不得小于（ C ）A、200mmB、250mmC、300mmD、350mm10、当纵向钢筋搭接接头面积百分率为25%时，纵向受拉钢筋的修正系数为：（ A ）A、1.2B、1.4C、1.6D、1.811、Φ6抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ A ）A、75B、10dC、85D、12d12、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ B ）A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值13、框架梁的上部钢筋第一排全部为4根通长筋，第二排为2根支座负筋，支座负筋升出支座的长度为（ B ）A、1/5LnB、1/4LnC、1/3LnD、其他值14、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、25015、当梁的腹板高度Hw大于多少时必须配置构造钢筋？其间距不得大于多少？（C ）A、450 250B、800 250C、450 200D、800 20016、搭接区的箍筋直径不小于d/4，（d为搭接区钢筋（C ）），间距不应大于100及5d（d为搭接区钢筋（ C ））A、最大直径、最大直径B、最小直径、最大直径C、最大直径、最小直径D、最小直径、最小直径17、砼强度等级不大于C25时，混凝土保护层表中的最小厚度数值应增加（D ）A、2B、10C、15D、518、现板中配筋Φ8/10@150，Φ8与Φ8之间的间距为（A ），Φ10与Φ10之间的间距为（A ）Φ8与Φ10之间的间距为（B）A、300B、150C、200D、7519、非抗震框架梁的箍筋加密区判断条件为：（ D ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、500mmD、一般不设加密区20、梁下部不伸入支座钢筋在什么位置断开（ D ）A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln21、非框架梁的下部纵筋在中间支座和端支座的锚固长度为：带肋的（D），光圆为（B ）。
