麦克维尔离心式冷水机组参数
麦克维尔离心式冷水机组是一种常见的空调设备，其参数通常
包括制冷量、制热量、能效比、工作电压、制冷剂类型、外形尺寸、噪音等。
以下是对这些参数的详细解释：
1. 制冷量，制冷机组的制冷量通常以千瓦（kW）或万英国热单
位（BTU/h）来表示，它表示冷水机组在标准工况下能够吸收的热量，是评价冷水机组制冷能力的重要参数。
2. 制热量，一些麦克维尔离心式冷水机组还具有制热功能，制
热量表示冷水机组在制热工况下释放的热量，通常以千瓦（kW）或
万英国热单位（BTU/h）来表示。
3. 能效比，能效比是冷水机组的能效性能指标，通常以制冷量
与耗电量的比值来表示，能效比越高代表单位制冷量所需的电能越低，能效比是评价冷水机组节能性能的重要参数。
4. 工作电压，冷水机组的工作电压通常是指额定工作电压，包
括单相或三相电压，以及额定频率。
5. 制冷剂类型，制冷剂是冷水机组中用于制冷循环的介质，常见的制冷剂包括R22、R134a、R410a等，不同的制冷剂具有不同的性能和环保特性。
6. 外形尺寸，冷水机组的外形尺寸包括长度、宽度、高度等，这些参数对于设备的安装和布局具有重要意义。
7. 噪音，冷水机组的噪音水平是指设备在运行时产生的噪音大小，通常以分贝（dB）为单位，低噪音水平对于一些安静环境的应用具有重要意义。
以上是麦克维尔离心式冷水机组的一些常见参数，这些参数可以帮助用户了解设备的性能特点，选择合适的设备满足实际需求。
目录介绍概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 应用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3安装机组结构┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4操作油路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31 油泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32热气旁通系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34 维护例行维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 润滑油┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35更换油过滤器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35制冷循环┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36电气系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39清洁和保护—┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 季节性维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39一年一次停机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 一年一次开机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 系统检修（如果必要的话）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41 压力安全阀的更换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41抽储┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41试压┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41检漏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41抽真空┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄42制冷剂充注┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄42表格概述McQuay 的PE 、WS 系列离心式冷水机组在优化的制冷系统匹配的基础上，利用先进的自动控制系统，精确的控制机组在运行中的各个环节，使机组始终处在最佳的运行状态。

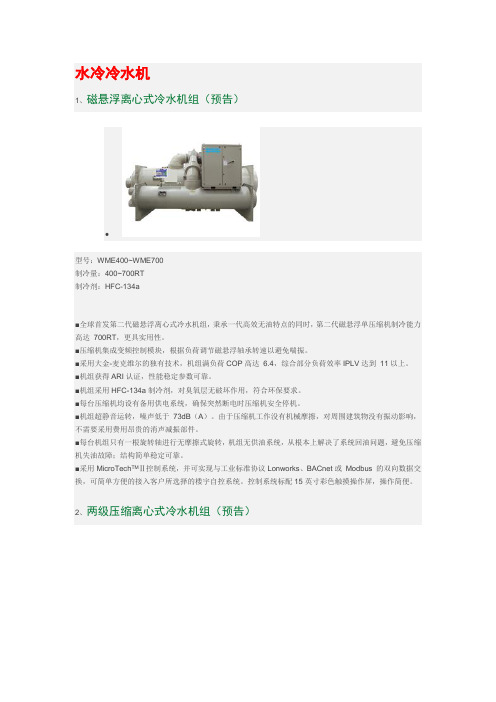

水冷冷水机1、磁悬浮离心式冷水机组（预告）型号：WME400~WME700制冷量：400~700RT制冷剂：HFC-134a■全球首发第二代磁悬浮离心式冷水机组，秉承一代高效无油特点的同时，第二代磁悬浮单压缩机制冷能力高达700RT，更具实用性。
■压缩机集成变频控制模块，根据负荷调节磁悬浮轴承转速以避免喘振。
■采用大金-麦克维尔的独有技术，机组满负荷COP高达6.4，综合部分负荷效率IPLV达到11以上。
■机组获得ARI认证，性能稳定参数可靠。
■机组采用HFC-134a制冷剂，对臭氧层无破坏作用，符合环保要求。
■每台压缩机均设有备用供电系统，确保突然断电时压缩机安全停机。
■机组超静音运转，噪声低于73dB（A）。
由于压缩机工作没有机械摩擦，对周围建筑物没有振动影响，不需要采用费用昂贵的消声减振部件。
■每台机组只有一根旋转轴进行无摩擦式旋转，机组无供油系统，从根本上解决了系统回油问题，避免压缩机失油故障；结构简单稳定可靠。
■采用MicroTech TMⅡ控制系统，并可实现与工业标准协议Lonworks、BACnet或Modbus 的双向数据交换，可简单方便的接入客户所选择的楼宇自控系统。
控制系统标配15英寸彩色触摸操作屏，操作简便。
2、两级压缩离心式冷水机组（预告）∙∙型号：WTC600~WTC1500制冷量：600~1500RT制冷剂：HFC-134a■机组采用两级压缩，辅以经济器的结构，国标工况下的满负荷COP高达6.7。
■两级压缩技术，保证机组能够最大限度的抑制喘振的发生，机组能够在最低10～20%负荷下安全稳定高效运行。
■采用HFC-134a制冷剂，对臭氧层无破坏作用，符合环保要求。
■压缩机内置油泵，不仅供油系统更加可靠，机组的外形更加简洁美观。
■采用工业级别控制系统，并可实现与工业标准协议Lonworks、BACnet或Modbus 的双向数据交换，可简单方便的接入客户所选择的楼宇自控系统。
麦克维尔离心式冷水机组参数
摘要：
1.麦克维尔离心式冷水机组的概述
2.麦克维尔离心式冷水机组的优点
3.麦克维尔离心式冷水机组的参数
4.麦克维尔离心式冷水机组的应用范围
5.麦克维尔离心式冷水机组的维护保养
正文：
一、麦克维尔离心式冷水机组的概述
麦克维尔离心式冷水机组是一种用于空调系统中的冷却设备，它通过压缩冷媒来吸收热量，然后将冷媒输送到室内换热器中，以达到冷却室内空气的目的。
麦克维尔离心式冷水机组具有结构紧凑、效率高、噪声低、能耗少等优点，因此广泛应用于商业和工业建筑中。
二、麦克维尔离心式冷水机组的优点
1.高效节能：麦克维尔离心式冷水机组采用优化的压缩机设计，能够实现更高的效率，降低了能耗。
2.稳定可靠：麦克维尔离心式冷水机组采用高品质的材料和制造工艺，保证了设备的长期稳定运行。
3.噪声低：麦克维尔离心式冷水机组采用特殊的隔音设计，降低了设备运行时的噪声。
4.紧凑设计：麦克维尔离心式冷水机组采用紧凑的设计，节省了安装空
间。
三、麦克维尔离心式冷水机组的参数
麦克维尔离心式冷水机组的主要参数包括制冷量、功率、电压、频率等。
用户可以根据自己的需求选择合适的参数。
四、麦克维尔离心式冷水机组的应用范围
麦克维尔离心式冷水机组广泛应用于商业和工业建筑中，如办公楼、商场、工厂、酒店等。
目录介绍概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 应用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3安装机组结构┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 收货与起吊┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄8 落位与安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄8 水路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 水泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 蒸发器与冷凝器水路┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 油冷却器管路┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 水冷式油冷却器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 制冷剂冷却油冷却器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14 安全排空管道┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14 电气┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄16 制冷电气系统基本原理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄16 动力线的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄17 配有启动器的机组动力线的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄19 控制器的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄19 调试控制线路┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄20 保护电容┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄20操作操作者职责┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 铭牌┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 MicroTech 控制器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 能量控制系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄27 导叶操作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄27 测量值┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30 导叶速度调整┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30 油路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31 油泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32 热气旁通系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34维护例行维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 润滑油┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 更换油过滤器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 制冷循环┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36电气系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 39 清洁和保护—┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 季节性维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 一年一次停机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 一年一次开机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 系统检修（如果必要的话）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 压力安全阀的更换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 抽储┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41 试压┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 检漏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 抽真空┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 制冷剂充注┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42表格开机前的机组检查表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 43 维护时间表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 44 离心机组运行日志┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 46介绍概述McQuay的PE、WS系列离心式冷水机组在优化的制冷系统匹配的基础上.利用先进的自动控制系统.精确的控制机组在运行中的各个环节.使机组始终处在最佳的运行状态。
跨越三个世纪的中央空调专家麦克维尔介绍书联系单位：麦克维尔中央空调有限公司贵阳事务所办公地址：贵阳市中华北路78号神奇世纪商务城402室联系人：肖崇联系电话： 133******** 139********2012年 5月 12日目录1 、麦克维国际 (3)2、麦克维尔中国 (10)3、产品执行标准 (19)4、麦克维尔资质文件 (22)4.1 深圳麦克维尔空调有限公司资质文件 (22)（1）深圳麦克维尔空调有限公司营业执照 (22)（2）组织机构代码证 (24)（3）税务登记证 (25)（4）ISO9001质量管理体系认证证书复印件 (26)（5）ISO14001环境管理体系认证证书复印件 (27)（6）ISO18001职业健康安全管理体系认证证书复印件 (28)（7）麦克维尔空调品牌制造商生产许可证 (29)4.2 深圳麦克维尔空调有限公司荣誉 (36)（1）全国优秀外商投资企业（双优企业） (36)（2）全国优秀外商投资企业（质量进步） (37)（3）重质量、讲信誉、守合同承诺单位 (38)（4）2012年度中国十大中央空调国外品牌 (39)（5）2012年中国节能产品优秀自主创新品牌证书 (40)（6）2012年度中国十大地源热泵品牌牌匾 (41)（7）2012年万达集团授予麦克维尔优秀供方称号 (42)（8）中国房地产开发企业500强建材采购首选品牌 (43)（9）国家高新技术企业证书 (44)（10）2011年中国暖通品牌“最佳节能减排奖” (45)（11）冷博会－麦克维尔荣获最具影响力品牌 (46)（12）中国可再生能源建筑应用重点推荐企业 (47)（13）2010十大节能产品（空调系列）政府采购品牌供应商 (48)（14）全国建筑节能技术创新企业 (49)（15）中国制冷空调工业协会第六届理事会理事单位 (51)（16）实验室认可证书（中文版） (52)5、麦克维尔售后服务介绍 (53)5.1 麦克维尔售后服务介绍 (53)（1）麦克维尔售后服务简介 (53)（2）售后服务体系及机构设置 (54)（3）售后服务技术人员简介 (55)（4）维修人员的制冷维修工证件 (57)麦克维尔公司简介1 、麦克维国际麦克维尔（McQuay）于1872年创建于美国明尼苏达州明尼亚波斯市（MINNEPOLIS），是全球最大的空调制冷设备专业公司之一。
麦克维尔与约克离心式冷水机组比较约克、特灵及开利中央空调设备对比：约克、特灵及开利中央空调设备对比：三家公司在中国制造厂生产的离心式机组及螺杆式机组，除了冷凝器壳体、蒸发器壳体及电机启动装置等是在中国生产外，其它的主要部件，例如：压缩机、电机及控制设备等均来自美国原产厂。
中国的制造厂负责机组装配、制冷剂和润滑油的首次充注及整机测试。
对于400冷吨以下的机组，我们认为选用螺杆式水冷机组较为经济。
因为螺杆式冷水机组一次投资低于离心式水冷机组，而且螺杆式机组与同类型的活塞机相比零部件少，故障率较低，维修费用低。
电机低速运行，转速一般为2950~2975转/分钟，运行噪音较低。
根据我们公司的经验，上述三家公司生产的螺杆式冷水机组在产品价格、产品性能、产品质量及运行安全可靠性方面没有太大的差别。
因为冷水机组运行的稳定性除了与产品质量有关以外，还与空调系统的设计是否合理、配套设备的选择是否正确（例如：冷冻水泵、冷却水泵、冷却塔及空调处理机等末端设备等）、整个空调系统的风系统和水系统的平衡调试以及空调系统的运行管理水平的高低有很大的关系。
1. 约克300冷吨YS系列螺杆式水冷机组1) 电机型式：开放式风冷电机，输入功率为205kw。
优点：电机烧毁以后，容易更换电机绕组，不需要更换制冷剂，大大地降低维修费用。
缺点：存在电机轴封泄漏问题。
2) 压缩机型式：双螺杆压缩机，容量控制范围10%~100%。
3) 压缩机能效比：0.683 kw / TR4）制冷剂：HCFC-22，充注量约为308公斤。
5）机组外形尺寸：3543 (长) x 1588 (宽) x 2102 (高)。
6）选择参数：冷冻水进/出温度12/7度，冷却水进/出温度32/37度。
2. 特灵334冷吨RTHB380螺杆式水冷机组1) 电机型式：闭式电机，冷媒冷却，输入功率为240kw。
优点：不存在电机轴封泄漏问题及电机和压缩机轴对中。
缺点：电机烧毁以后，需要更换制冷剂，维修费用较高。
麦克维尔离心式冷水机组特点当今世界已认识到，曾被视为安全的制冷剂实际上是对环境破坏极大。
因此进行一场用环保制冷剂替代旧制冷剂的革命势在必行。
麦克维尔长期致力于环境保护，在1990年世界首家推出采用新型的HFC-134a制冷剂的离心机组。
◆水冷离心双机头冷水机组拥有单压缩机离心机的所有特点。
◆采用麦克维尔双压缩机，制冷量可达2560 冷吨，采用两套独立的机械和电气部件，低耗节能。
◆制冷量在5%~100% 范围内调节，80% 的制冷季节中有备用能力。
◆压缩机可以完全隔离，维修更便捷，同时两台压缩机互为备用。
◆单台压缩机可提供60% 的冷量，部分负荷效率极为出众。
◆相比安装两台单机头压缩机节省40% 面积，安装费用大大降低。
◆安装两个Micro Tech Ⅱ压缩机控制器，每个控制器均可单独控制一台压缩机。
◆在5%~60% 设计冷量范围内年节约电费大于25%。
◆压缩机电机故障不影响制冷剂回路。
◆机组控制器内置超前-滞后平衡功能的LLLB 系统，控制两台压缩机逐台启动，机组启动电流更小。
◆机组工厂运行测试保证运行可靠，测试平台通过美国ARI 认证。
单级压缩，高效可靠◆麦克维尔离心式冷水机组可根据不同的工况选择合适的齿轮比，以合适的叶轮转速使机组达到最佳效率。
◆独特的齿轮驱动设计，可以减小启动电流对电机的冲击，大大延长电机的寿命。
◆齿轮驱动可以缩短压缩机的启动和停转时间，使压缩机运行更加可靠。
杰出的增减载性能◆麦克维尔离心式压缩机的独家技术通过吸气口处的导叶与可移动滑块连锁控制，使得机组在制冷剂流量减少的同时，提高压缩机叶轮的提升力。
这样麦克维尔的离心机组无论在满负荷还是在部分负荷时都能达到最佳的制冷效果。
◆在正常运行条件下，整个系列机组可以保证负荷在100%-10%（WDC双压缩机机组为100%-5%）安静稳定运行。
◆压缩机的翼型导流叶片设计，用以在高负荷时产生直线制冷剂流量，并且可在负荷减少时，对吸入的气体制冷剂进行预旋，提高叶轮的工作效率。
