氧化锌避雷器阀片测试设备

论氧化锌避雷器作者：王凯练来源：《中国科技纵横》2012年第21期摘要：电力系统正常运行状态时，电气设备处于电网的额定电压下。

但由于雷击，故障，操作等原因，有可能造成过电压，装设氧化锌避雷器可以保护电气设备。

氧化锌避雷器一般接于导线与地之间，与被保护设备并联，当过电压值达到所设定的动作电压时，氧化锌避雷器立即动作，流过电流，限制过电压的幅值，保护电气设备的绝缘。

而且能够截断续流，不会导致引起系统接地短路。

关键词：氧化锌避雷器过电压保护1、避雷器的发展避雷器按照其发展次序，首先是保护间隙，这是形式很简单的避雷器。

接着是管型避雷器，它也是保护间隙，但是它能在放电后自行灭弧。

接下来发展到阀型避雷器，它是把单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能。

随着技术的不断发展，磁吹避雷器利用了磁吹式火花间隙，不但它能提高了灭弧能力，而且还具备有限制内部过电压能力。

而到了氧化锌避雷器，它利用了氧化锌阀片理想的伏安特性，非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，而在正常工频电压下则呈高电阻特性。

具有无间隙、无续流、残压低等优点，也能限制内部过电压，从而被广泛使用。

2、氧化锌避雷器的结构及原理氧化锌避雷器由主体元件，接线盖板，绝缘底座等组成，而220kV等级及以上还配备有均压环，改善电位的分布。

避雷器内部采用氧化锌电阻片为主要元件。

如果系统出现大气过电压或操作过电压时，氧化锌避雷器呈现低阻值，使残压被限制在允许值以下，从而可靠地对电力设备进行保护，而避雷器在系统正常运行电压下，它呈高阻值，从而使避雷器只流过很小的电流，现在一般氧化锌避雷器都装有泄露电流监视器。

氧化锌避雷器能释放雷电和释放电力系统操作过电压能量，从而保护电工设备避免受瞬时过电压危害，而且能够截断续流，不导致引起系统接地短路。

氧化锌避雷器通常接于带电导线与地之间，与被保护设备进行并联。

当过电压值达到规定的动作电压值时，氧化锌避雷器立即动作，流过电流，限制过电压幅值，保护设备绝缘。

氧化锌避雷器国家标准
氧化锌避雷器是一种常见的雷电防护设备，其作用是在雷电天气中通过导流放电，保护设备和建筑物免受雷击损害。

为了确保氧化锌避雷器的性能和质量，我国制定了一系列的国家标准，以规范其生产和应用。

首先，氧化锌避雷器国家标准规定了其基本技术要求。

包括额定工作电压、额定放电电流、残余电压、放电电流波形等参数。

这些技术要求是保证氧化锌避雷器在实际应用中能够可靠地发挥作用的基础。

其次，标准对氧化锌避雷器的结构和材料也有详细的规定。

包括避雷器的外壳材料、内部电极材料、连接线材料等。

这些规定旨在确保氧化锌避雷器在各种环境条件下都能够稳定可靠地工作。

此外，标准还对氧化锌避雷器的检验方法和试验规程进行了规定。

包括对其外观质量、绝缘电阻、放电电压波形、耐雷冲击能力等方面进行了详细的检测要求。

这些检验方法和试验规程的制定，是为了确保氧化锌避雷器在生产出厂前能够符合标准要求。

除此之外，标准还对氧化锌避雷器的包装、运输、贮存和使用中的注意事项进行了规定。

这些规定旨在确保氧化锌避雷器在整个生命周期内都能够保持其性能和质量。

总的来说，氧化锌避雷器国家标准的制定，对于保障氧化锌避雷器的性能和质量具有重要意义。

只有严格按照标准要求进行生产、检验和应用，才能够确保氧化锌避雷器在雷电天气中能够可靠地发挥作用，保护设备和建筑物免受雷击损害。

因此，生产厂家和用户都应当严格遵守相关的国家标准，共同维护雷电防护设备的质量和安全。

无间隙金属氧化物避雷器无间隙金属氧化物避雷器（通常指氧化锌避雷器简称MOA）是目前国际上最先进的过电压保护器，它用于保护电气设备不受大气过电压和操作过电压的损坏。

由于MOA与SiC避雷器相比具有保护性能好、能量吸收大、稳定性好等优点，已逐渐取代了SiC避雷器，在我国高压、超高压系统中几乎处于垄断地位，在配电系统中也得到了广泛推广。

一、氧化锌避雷器的结构无间隙氧化锌避雷器由非线性金属氧化物电阻片串联和(或)并联且无并联或串联放电间隙所组成的避雷器。

1 非线性金属氧化物电阻片（通常称阀片）是避雷器主要工作元件，由金属氧化物制成。

由于它具有非线性伏安特性，在过电压时呈低电阻，从而限制避雷器端子间的电压，而在正常工频电压下呈现高电阻。

2 避雷器内部均压系统并联于一片或一组电阻片上的均压阻抗，主要是均压电容器，使沿电阻片柱的电压分布均匀。

（大部分厂家在110kV及以上采用）3 避雷器均压环一种金属部件，通常呈圆环形，用以改善静电场下避雷器的电压分布。

（通常在110kV 级以上避雷器上安装）4 避雷器压力释放装置用于释放避雷器内部压力的装置，并防止外套由于避雷器的故障电流或内部闪洛时间延长而发生爆炸。

5 避雷器脱离器联结在避雷器与地之间，正常运行时、避雷器动作时脱离器不动作。

当避雷器受潮或老化时，泄漏电流达到一定数值，脱离器应有效或永久脱离。

这种避雷器在配网上应用较合适，因为10kV避雷器相对来说产品质量难以控制，挂网运行数量多，定期试验有时跟不上，当避雷器异常时，如脱离器按规定脱离，则设备巡视时较易发现（不带脱离器的避雷器有时坏了不能从外观直观地发现）。

二、氧化锌避雷器的特点1 优异的保护特性由于氧化锌电阻片的非线性特性，当避雷器在正常工作电压下，电阻片呈现高阻性，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，在极短时间内，电阻片呈低阻性，处于导通状态，流过避雷器的电流达数千安培，释放过电压能量，避雷器两端电压小于设备耐受的电压（此电压为避雷器的残压），从而防止了过电压对输变电设备的侵害。

南通宾城送变电工程有限公司电气检测中心
氧化锌避雷器试验报告 用户名称
马鞍山乐尔康餐具消毒配送服务有限公司 安装地点 杆上 试验日期
2014年01月08日 试验性质 交接 天气
晴 温度 5℃ 试验仪器: 摇表、直流发生器
1试品参数及试验结果
试品
参数 型 号
额定电压 制造厂名 出厂编号 HY5WS-17/50
17KV 上海高格电气有限公司 A 相 B 相 C 相 试验
数据 相
别
绝缘电阻 （M Ω）2500V 摇表 直流 （工频）（1MA ）参考电压（KM ） 0.75倍参考电压电导电流不大于50μA A
2500 26.5 2 B
2500 26.7 2 C
2500 26.8 2 检验标准 根据国际GB50150—2006标准检测
结论 合格 试验负责人: 唐权 试验人员: 余光明、沈海军
编制人: 李娟
校核: 马志亮 审核:。

氧化锌避雷器试验项目及标准
氧化锌避雷器试验项目：
1.安装试验：对氧化锌避雷器的安装位置、接线方式、接地条件等进
行检查。

2.直流参考电压测试：应用直流电压进行测试，测试电压通常是
1.05倍的额定电压，测试时间为30分钟。

3.直流持续工作电压测试：应用直流电压进行测试，测试电压为额定
电压，测试时间为30分钟。

4.直流击穿电压测试：应用直流电压进行测试，测试电压为1.3倍的
额定电压，测试过程中逐渐增加电压，直到发生击穿为止。

5.直流氧化激活测试：将氧化锌避雷器加入一定量的直流电流，使其
氧化激活。

6.交流工频放电电压测试：应用交流电压进行测试，测试电压为额定
电压，测试时间为1分钟。

氧化锌避雷器试验标准：
1.GB11032-2000《氧化锌避雷器》。

2.GB/T16927.1-1997《高压测试技术第1部分：一般测试方法》。

3.DL/T805-2004《高压电力设备绝缘试验导则》。

4.IEC60099-4《电力系统中的避雷器第4部分：氧化锌避雷器》。

以上标准主要包括氧化锌避雷器的性能检验、试验方法、技术要求等。

用红外热像仪带电监测氧化锌避雷器引言氧化锌避雷器作为一种重要的电力设备，常用于保护电力系统免受雷电等大气电现象的影响。

然而，在长期使用过程中，氧化锌避雷器会受到环境和工作负载等因素的影响，可能出现故障或性能下降的情况。

因此，了解避雷器的运行状况对于电力系统的正常运行至关重要。

红外热像仪作为一种非接触式测温工具，具有高精度、实时性强的特点，可以被广泛应用于电力设备的故障诊断与预防。

本文将介绍如何使用红外热像仪带电监测氧化锌避雷器，并分析不同故障模式下的红外图像特征。

使用红外热像仪带电检测氧化锌避雷器的步骤步骤一：准备工作在进行红外热像仪带电监测之前，需要确保以下准备工作的完成：1.确保红外热像仪的电池充足，并将其连接到电源（如果需要）。

2.确保红外热像仪的镜头清洁，以避免影响成像质量。

3.穿着合适的个人防护设备，如绝缘手套、护目镜等。

步骤二：选择适当的红外热像仪设置在开始实际检测之前，需要根据具体情况选择适当的红外热像仪设置。

主要包括以下几个方面：1.调整红外热像仪的温度范围，以适应避雷器的工作温度范围。

2.调整红外热像仪的色谱表现方式，以便更好地观察温度变化。

3.根据实际情况选择红外热像仪的图像增强功能，以改善图像质量。

步骤三：实际监测操作在进行实际监测操作时，需要遵循以下步骤：1.将红外热像仪对准氧化锌避雷器，并确保距离适当，以保证图像清晰度。

2.对氧化锌避雷器进行扫描，确保完整地覆盖整个避雷器表面。

3.观察红外图像中的温度分布情况，并记录下异常区域的位置。

4.对异常区域进行进一步的分析，了解可能的故障原因。

步骤四：故障模式与红外图像特征分析在使用红外热像仪带电监测氧化锌避雷器时，需要注意不同故障模式下的红外图像特征，以便能够准确判断避雷器的运行状况。

以下是常见的故障模式及其对应的红外图像特征：1.电气接触问题：在接触不良的情况下，局部温度会增加，表现为红外图像中的明亮斑点或热点。

2.温度不均匀：避雷器温度的不均匀分布可能是由于冷却不良或其他原因引起的，表现为红外图像中的颜色渐变或阴影。

整塑。

姐。

氧化锌避雷器性能分析与试验常青程实(徐州华美坑口环保热电有限公司，江苏徐州221|41)脯要】避雷器是电力系统中的一类重要设备．本文着重分析了氧化锌避雷器的主要建能参数和试验种类。

详细介绍了绝缘电阻试验、直流泄漏试验、交流泄漏试验等常用的氧化锌避雷器故障诊断方法。

目翱】避雷器；氧化锌；绝缘电阻；泄漏电流避雷器是电力系统重要的电气设备之一，它对电力系统的安全运行起着十分重要的作用。

氧化锌避雷器以优越的非线性伏安特性、低残压、无工频续流、反应速度快等优点，逐渐取代了其它类型的避雷器，并在电力系统各种电压等级得到了广泛的应用。

然而，无论阿种避雷器，由于避雷器阀片受潮、老化等原因，且要长期工作在运行电压下，并多次承受各种过电压的冲击，都会使避雷器整体性能逐渐下降从而造成各种故障的发生。

因此，为保证避雷器在良好的运行工作，确保安全运行，就应该熟知其性能，并定期对其进行试验检测。

1氧化锌避雷器的性能在系统正常电压下，如不用串联间隙，则普通阀式避雷器电流为几十安培甚至数百安培，而由于氧化锌避雷器优异的非线性和良好的材质稳定性，流过其上的电流只有数百微安至01毫安左右。

所以氧化锌避雷器不用串联间隙。

1．1氧化辞避雷器的性能参数1)额定电压。

指由动作负载试验确定的避雷器上下端子间允许的最大工频电压有效值，避雷器在该电压下应能正常工作。

2)持续运行电压。

指允许持续加在避雷器两端子间的工频电压有效值，—般小于避雷器的额定电压。

3)起始动作电压。

在伏安特性(如图1)的低电压区段是氧化锌避雷器的小电流区域；在接近拐点处，有电流为毫安级的残压值U M呐—般取N=I，即1m A直流电压通过电阻元件时，在其两端所测得的直流蚯值，称为起始动作电压。

n值随元件大小组装结构变化，取1．1厂IⅡ／Ⅲb c d／-厂／小屯漉疆定区突褒史，图1剿蝴袱劐祧4)荷电率。

氧化锌避雷器的荷电率是电阻片持续运行电压的峰值与直流参考电压的比值。

氧化锌避雷器试验标准氧化锌避雷器是一种用于保护电力系统设备免受雷击损害的重要装置。

为了确保氧化锌避雷器的性能和可靠性，需要对其进行严格的试验。

本文将介绍氧化锌避雷器的试验标准，以便于相关人员对其进行有效的检测和评估。

首先，氧化锌避雷器的试验应当符合国家标准和行业规范的要求。

试验包括外观检查、绝缘电阻测量、放电电压测量、放电电流测量、雷电冲击试验等内容。

其中，外观检查主要是检查氧化锌避雷器的外观是否完好，是否有损坏或者污秽现象。

绝缘电阻测量是用来检验氧化锌避雷器的绝缘性能，确保其在正常工作条件下不会发生漏电或击穿现象。

放电电压测量和放电电流测量是用来检验氧化锌避雷器的放电性能，确保其在遭受雷击时能够有效放电，保护设备不受损害。

雷电冲击试验是模拟真实雷击情况，检验氧化锌避雷器的抗雷击能力，确保其在雷电冲击下能够正常工作。

其次，氧化锌避雷器的试验应当由具有相关资质和经验的机构进行。

试验机构应当具备完善的试验设备和条件，能够按照标准要求对氧化锌避雷器进行全面、准确的试验。

试验人员应当具备专业的知识和技能，能够熟练操作试验设备，准确记录试验数据，并对试验结果进行科学分析和评估。

只有经过专业机构的试验，才能够确保氧化锌避雷器的质量和性能符合标准要求。

最后，氧化锌避雷器的试验结果应当及时报告相关单位和人员。

试验报告应当真实、准确地反映氧化锌避雷器的试验情况和结果，包括外观检查、绝缘电阻测量、放电电压测量、放电电流测量、雷电冲击试验等内容。

试验报告还应当对氧化锌避雷器的性能和可靠性进行评价，提出合理的改进建议。

相关单位和人员应当根据试验报告的结果，对氧化锌避雷器的质量和性能进行认真评估，确保其在电力系统中能够发挥良好的保护作用。

综上所述，氧化锌避雷器的试验标准是保证其质量和性能的重要保障。

只有严格按照标准要求进行试验，才能够确保氧化锌避雷器在电力系统中的可靠运行，有效保护设备免受雷击损害。

希望相关单位和人员能够重视氧化锌避雷器的试验工作，确保其质量和性能符合标准要求，为电力系统的安全稳定运行提供坚实保障。

氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验，验证设备的性能和安全可靠性。

二、试验装置和设备1.试验装置：10kV配电装置2.试验设备：氧化锌避雷器三、试验内容与步骤1.接地测试：对氧化锌避雷器的接地进行测试，确保接地良好。

2.高压耐压试验：以设备额定工作电压进行测试，持续施加电压时，检测设备的绝缘性能。

3.耐压试验：以设备额定工作电压的1.2倍进行试验，持续施加电压一段时间，并检测设备是否存在异常。

4.保护性能试验：模拟雷电冲击，观察和记录避雷器的放电时间和放电电压。

四、试验结果和分析1.接地测试：氧化锌避雷器接地电阻小于10Ω，接地良好，符合要求。

2.高压耐压试验：设备能够承受1分钟的额定工作电压，不发生击穿或闪络。

3.耐压试验：设备能够承受1分钟的1.2倍额定电压，不发生击穿或闪络。

4.保护性能试验：避雷器在模拟雷电冲击时，能够快速放电并降低电压，保护设备免受雷电伤害。

五、结论通过以上试验，证实了10kV氧化锌避雷器的性能和安全可靠性。

该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响，确保电力系统的正常运行。

六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。

2.定期检查避雷器的接地情况，确保接地电阻符合标准。

3.对避雷器的保护性能进行定期检测和验证，确保其具有可靠的抗雷击功能。

4.在设备交接期间，对避雷器的试验和检测应严格按照标准操作程序进行。

[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告，对氧化锌避雷器的性能和安全可靠性进行了验证。

报告总结了试验结果，并提出了相关的建议。

这些结果和建议对于设备的正常运行和维护具有指导作用。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气串联是指阀片串成一个圆柱体型，放在瓷套内，顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。

如果放电容量很大，需要进行双柱或多柱阀片并联使用，并联多柱的阀片必须进行多柱的搭接，使其每柱阀片流过的电流均匀。

多柱阀片的避雷器大部分使用在电压等级较高的系统中，因为在超高压系统中的操作过电压，对绝缘是有危害的，所以需要用无间隙金属氧化物避雷器进行保护。

(炭化硅避雷器不能保护操作过电压，只能保护雷电过电压，因为雷电过电压时间短微秒级，操作过电压是毫秒级，时间长、能量大，磁吹避雷器也可以保护操作过电压。

)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压)，避雷器就动作，将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压氧化锌内部熔丝是否断掉，从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮，确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。

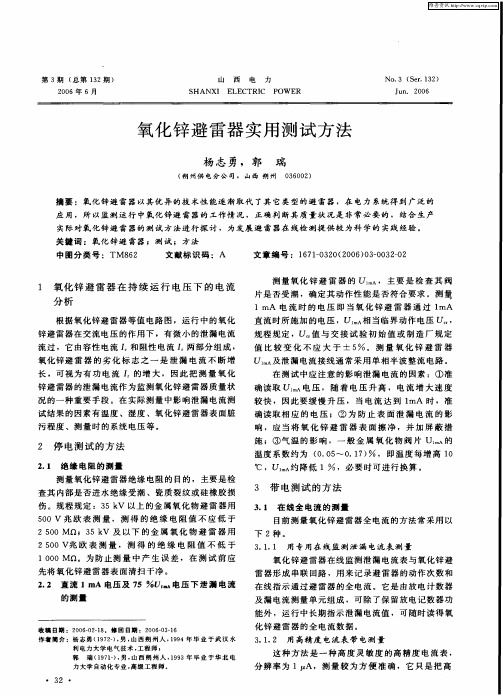

第３期（总第１３２期）　２００６年６月　山　西　电　力　
