电力电缆运行与维护课件

电力电缆的运行维护电力电缆是电力系统中重要的输电设备之一，通过电力电缆可以将电能从发电厂传递到用户终端。

在电力电缆的运行过程中，需要进行有效的维护，以确保电力系统的安全稳定运行。

本文将从电力电缆的运行状态分析、故障排除和维护措施等方面进行详细介绍。

一、电力电缆的运行状态分析1. 温度监测：电力电缆的温度是其运行状态的一个重要指标。

过高的温度会导致电缆绝缘材料老化、破裂等问题，从而引发电路短路、跳闸等故障。

因此，需要对电力电缆的温度进行监测，及时发现温度异常并采取相应措施。

2. 压力监测：电缆敷设在地下或隧道中，受到一定的外界压力。

因此，需要对电缆的压力状态进行监测，及时发现压力过大或不均匀的情况。

过大的压力可能导致电缆护套损坏，影响电缆的绝缘性能。

3. 绝缘电阻测量：电缆的绝缘电阻是评价其绝缘性能的一个重要指标。

需要定期对电力电缆的绝缘电阻进行测量，判断绝缘状况是否良好。

如果绝缘电阻过低，可能存在绝缘材料老化、绝缘损伤等问题，需要及时进行维修或更换。

4. 漏电流监测：漏电流是电力电缆故障的一种常见表现形式。

需要进行全面监测，及时发现漏电流异常，并排查故障原因。

漏电流过大可能会引发火灾、触电等严重后果，需要及时处理。

二、电力电缆的故障排除1. 查找故障位置：在电力电缆出现故障时，首先需要确定故障的具体位置。

可以通过故障指示器、故障测距仪等设备进行定位，缩小故障范围。

2. 绝缘测量：对故障处进行绝缘测量，判断绝缘状态是否正常。

可以使用绝缘电阻测量仪等设备进行测量，了解绝缘质量的具体情况。

3. 维修或更换故障部件：根据故障的具体情况，进行维修或更换故障部件。

如维修绝缘损坏的部分、更换老化的绝缘材料等。

4. 质量检测：在维修或更换之后，进行质量检测，确保电力电缆的安全可靠运行。

可以使用绝缘电阻测量仪、漏电流监测仪等设备进行检测。

三、电力电缆的维护措施1. 定期检查：定期对电力电缆进行检查，包括温度、压力、绝缘电阻、漏电流等参数的监测。

电力电缆的运行及维护范本一、引言电力电缆作为能源传输的重要组成部分，在现代工业生产和民生生活中起着不可替代的作用。

为了确保电力电缆的正常运行以及延长其使用寿命，必须要进行有效的运行和维护。

本文将从电力电缆的运行和维护的角度出发，详细介绍电力电缆的运行及维护范本。

二、电力电缆的运行1. 定期巡视与检查定期巡视是保证电力电缆正常运行的重要手段。

巡视人员应对电力电缆周围环境进行检查，发现有可能影响电力电缆运行的隐患，及时采取措施进行处理。

巡视过程中应注意细节，如电力电缆的温度、湿度、腐蚀等情况。

2. 温度监测电力电缆的温度是其正常运行的重要指标之一。

巡视人员可以借助专用的温度监测仪器对电力电缆的温度进行实时监测。

如发现异常温度，应及时排除故障并采取相应的措施进行修复。

3. 绝缘检测电力电缆绝缘的好坏直接关系到电力传输的效果和安全性。

定时对电力电缆的绝缘进行检测，可以使用专业的绝缘测试仪器进行绝缘电阻测量。

如发现绝缘电阻不合格的情况，应进行相应的绝缘处理。

4. 沉降检测电力电缆所在的地方，因为各种原因，可能会发生沉降等问题。

为了防止沉降对电力电缆造成损害，巡视人员应定期对电力电缆所在地进行沉降检测。

如发现沉降情况，应及时采取相应的补救措施。

5. 故障定位与排除在电力电缆运行的过程中，难免会发生各种故障。

当发生故障时，应及时进行定位与排除。

巡视人员应熟悉各种故障表现，并掌握相关的故障排除方法。

三、电力电缆的维护1. 清洁保养电力电缆应保持干燥、清洁。

巡视人员应定期进行清洁保养，去除电力电缆周围的杂物和污物。

同时，注意保持电力电缆的通风良好，避免因堆积杂物而导致温度过高。

2. 防腐处理电力电缆所处的环境往往具有一定的腐蚀性。

为了延长电力电缆的使用寿命，应对电力电缆进行防腐处理。

巡视人员可以使用专用的防腐剂进行喷涂，或者采用包套等方式进行保护。

3. 异常情况处理在巡视过程中，如发现电力电缆周围出现漏液、漏电、脱落等情况，应及时采取相应的措施进行处理。

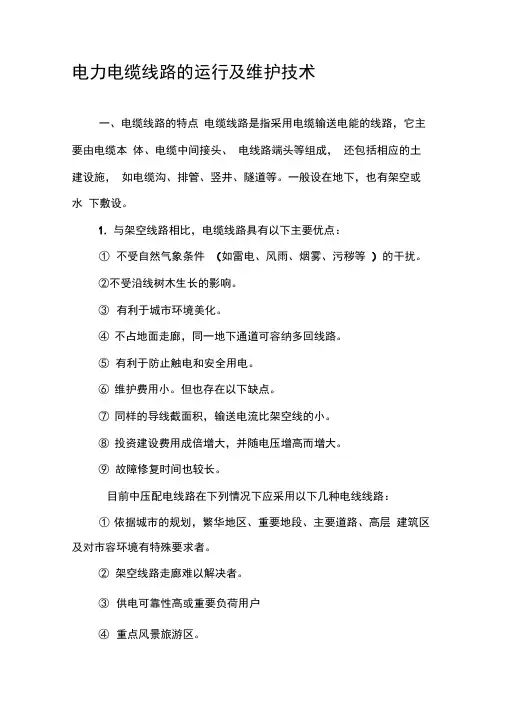

电力电缆线路的运行及维护技术一、电缆线路的特点电缆线路是指采用电缆输送电能的线路，它主要由电缆本体、电缆中间接头、电线路端头等组成，还包括相应的土建设施，如电缆沟、排管、竖井、隧道等。

一般设在地下，也有架空或水下敷设。

1.与架空线路相比，电缆线路具有以下主要优点：①不受自然气象条件（如雷电、风雨、烟雾、污秽等）的干扰。

②不受沿线树木生长的影响。

③有利于城市环境美化。

④不占地面走廊，同一地下通道可容纳多回线路。

⑤有利于防止触电和安全用电。

⑥维护费用小。

但也存在以下缺点。

⑦同样的导线截面积，输送电流比架空线的小。

⑧投资建设费用成倍增大，并随电压增高而增大。

⑨故障修复时间也较长。

目前中压配电线路在下列情况下应采用以下几种电线线路：①依据城市的规划，繁华地区、重要地段、主要道路、高层建筑区及对市容环境有特殊要求者。

②架空线路走廊难以解决者。

③供电可靠性高或重要负荷用户④重点风景旅游区。

⑤沿海地区易受热带风暴侵袭的主要城市的重要供电区域。

⑥电网结构或运行安全的需要。

⑦负荷密度高的市中心区。

二、电力电缆线路的运行1、电缆的运行电压电缆的运行电压应不超过其额定电压的115%，备用及不使用的电缆线路，应连接在电网上，加以充电，以防受潮而降低绝缘强度。

在中性点不接地系统中，当发生单相接地时，要求运行时间不超过2h。

2、电缆的运行温度当电缆在运行中超过允许温度时，将加速纸绝缘老化；另外由于温度过高，电缆中的油膨胀，产生很大的热膨胀油压，致使铅包伸展，使电缆内部产生空隙，这些空隙在电场的作用下极易发生游离，使绝缘性能降低，导致电缆的损坏而引起事故，因此对缆芯导体的允许温度必须加以限制。

例如，110kV 充油电缆的缆芯温度允许75C。

由于电缆芯的温度不能直接测量，所以可以测量电缆的表面温度，电缆芯与电缆的表面温度差一般为20C〜15C,当电缆的表面温度超过允许温度时，应采取限制负荷措施。

检查直接埋在地下的电缆温度，应选择电缆排列最密处或散热情况最差处。

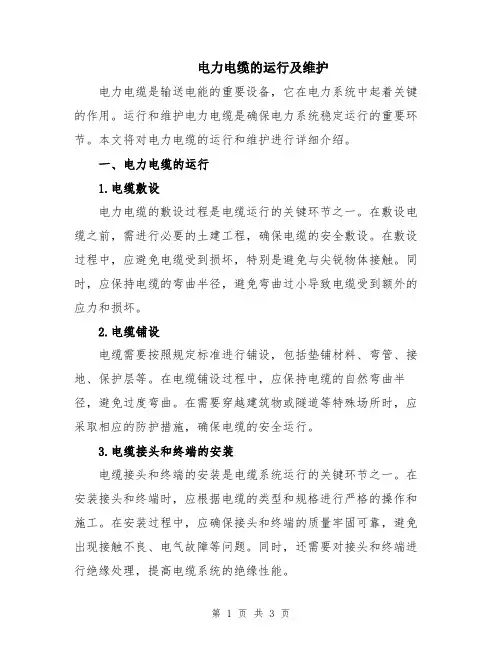

电力电缆的运行及维护电力电缆是输送电能的重要设备，它在电力系统中起着关键的作用。

运行和维护电力电缆是确保电力系统稳定运行的重要环节。

本文将对电力电缆的运行和维护进行详细介绍。

一、电力电缆的运行1.电缆敷设电力电缆的敷设过程是电缆运行的关键环节之一。

在敷设电缆之前，需进行必要的土建工程，确保电缆的安全敷设。

在敷设过程中，应避免电缆受到损坏，特别是避免与尖锐物体接触。

同时，应保持电缆的弯曲半径，避免弯曲过小导致电缆受到额外的应力和损坏。

2.电缆铺设电缆需要按照规定标准进行铺设，包括垫铺材料、弯管、接地、保护层等。

在电缆铺设过程中，应保持电缆的自然弯曲半径，避免过度弯曲。

在需要穿越建筑物或隧道等特殊场所时，应采取相应的防护措施，确保电缆的安全运行。

3.电缆接头和终端的安装电缆接头和终端的安装是电缆系统运行的关键环节之一。

在安装接头和终端时，应根据电缆的类型和规格进行严格的操作和施工。

在安装过程中，应确保接头和终端的质量牢固可靠，避免出现接触不良、电气故障等问题。

同时，还需要对接头和终端进行绝缘处理，提高电缆系统的绝缘性能。

4.电缆的试验和监测电缆敷设完成后，还需要进行一系列的试验和监测工作。

例如，电缆的绝缘电阻测试、介质耐压试验、金属外护层接地等。

这些试验和监测工作可以及时发现和排除电缆系统中的故障和隐患，确保电缆系统的稳定运行。

二、电力电缆的维护1.保持电缆的清洁定期对电缆进行清洁，可以减少电缆表面的污染和积尘，提高电缆的散热性能和绝缘性能。

清洁电缆时，应使用适当的清洁剂和工具，避免使用有机溶剂和酸碱性溶液，以免损坏电缆表面。

2.定期检查电缆的外观和接头定期检查电缆的外观和接头，观察是否存在损坏、腐蚀和漏油等现象。

对于外观正常的电缆，还可以进行接头松动和接触电阻的检测，以确保电缆的连接质量和导电性能。

3.定期进行电缆的绝缘电阻测试定期进行电缆的绝缘电阻测试，可以了解电缆的绝缘性能，并及时发现和排除绝缘故障。

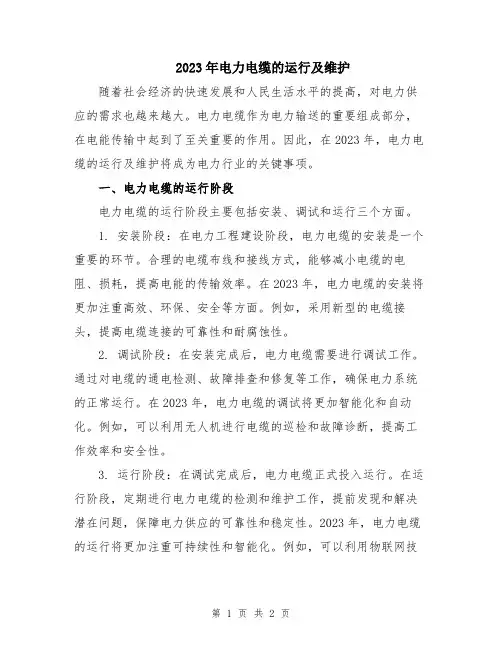

2023年电力电缆的运行及维护随着社会经济的快速发展和人民生活水平的提高，对电力供应的需求也越来越大。

电力电缆作为电力输送的重要组成部分，在电能传输中起到了至关重要的作用。

因此，在2023年，电力电缆的运行及维护将成为电力行业的关键事项。

一、电力电缆的运行阶段电力电缆的运行阶段主要包括安装、调试和运行三个方面。

1. 安装阶段：在电力工程建设阶段，电力电缆的安装是一个重要的环节。

合理的电缆布线和接线方式，能够减小电缆的电阻、损耗，提高电能的传输效率。

在2023年，电力电缆的安装将更加注重高效、环保、安全等方面。

例如，采用新型的电缆接头，提高电缆连接的可靠性和耐腐蚀性。

2. 调试阶段：在安装完成后，电力电缆需要进行调试工作。

通过对电缆的通电检测、故障排查和修复等工作，确保电力系统的正常运行。

在2023年，电力电缆的调试将更加智能化和自动化。

例如，可以利用无人机进行电缆的巡检和故障诊断，提高工作效率和安全性。

3. 运行阶段：在调试完成后，电力电缆正式投入运行。

在运行阶段，定期进行电力电缆的检测和维护工作，提前发现和解决潜在问题，保障电力供应的可靠性和稳定性。

2023年，电力电缆的运行将更加注重可持续性和智能化。

例如，可以利用物联网技术对电力电缆的运行状态进行实时监测和评估，提高设备运行的可靠性和生命周期。

二、电力电缆的维护策略电力电缆的维护是确保电力系统运行正常的重要手段。

在2023年，电力电缆的维护策略将更加科学和前瞻，注重预防性维护和智能化维护。

1. 预防性维护：通过定期检查、清洁、润滑和绝缘检测等手段，提前发现和解决电力电缆的问题，防止故障的发生。

在2023年，将采用更加智能化的维护方法，例如，利用无人机进行电缆的定期巡检和绝缘检测，避免人工巡检的繁琐和安全隐患。

2. 智能化维护：借助先进的信息技术和通信技术，实现对电力电缆的远程监测和管理，提高维护的效率和精确度。

例如，可以通过物联网和云计算技术对电缆的运行状态进行实时追踪和评估，自动化地生成维护计划和报告。

电力电缆的运行维护电力电缆作为现代电力传输系统中不可或缺的组成部分，其运行维护至关重要。

本文将详细介绍电力电缆的运行维护工作，包括电缆的安装、检测、绝缘性能维护、接头处理以及故障排除等方面。

一、电缆的安装电缆的安装是电力工程的重要环节，它关系到电缆的使用寿命和运行可靠性。

在进行电缆安装前，需要进行现场勘查和电缆敷设方案的制定，确保电缆的布线符合工程要求。

此外，在电缆的敷设过程中，要注意保护电缆的外护层，避免划伤和挤压，同时要保持电缆的弯曲半径，在曲线处使用弯管进行保护。

二、电缆的检测电缆的检测是为了保证电缆的正常运行和及时排除潜在安全隐患。

常用的电缆检测方法包括如下几种：1. 绝缘电阻测量：通过测量电缆的绝缘电阻值，判断电缆的绝缘状况。

2. 屏蔽层完好性测试：通过测量电缆屏蔽层的电阻值，检测屏蔽层的完好性。

3. 屏蔽层接地性测试：通过测量电缆屏蔽层的接地电阻值，判断接地是否良好。

4. 屏蔽层泄漏电流测试：通过检测屏蔽层的泄漏电流，判断是否存在泄漏等问题。

5. 电缆局部放电检测：通过检测电缆的局部放电信号，判断是否存在局部放电现象。

三、绝缘性能维护电缆的绝缘性能是保证电缆正常运行的重要因素之一。

为了维护电缆的绝缘性能，需要进行以下几个方面的工作：1. 定期测量电缆的绝缘电阻值，并记录表格，以便比对分析。

2. 定期清洗电缆的外部表面，避免灰尘和污物的积累，影响绝缘性能。

3. 定期检查电缆的外护层，避免损坏和老化，及时更换。

4. 安装电缆终端头时，要进行绝缘处理，保证终端头与电缆的绝缘完好。

四、接头处理电缆接头是电力传输系统中的重要部分，它的正确处理对电缆的运行稳定性和安全性具有重要影响。

在进行电缆接头处理时，需要注意以下几个要点：1. 接头的材料选择和接头处理应符合电缆制造商的要求和技术规范。

2. 接头的绝缘处理要彻底，确保绝缘良好，同时要合理设计接头盒的结构，防止湿气进入。

3. 在接头处理时，要严格按照接头的工艺要求进行操作，不得随意更改接头的结构。

电力电缆线路的安装、运行及维护是电力系统运行中非常重要的环节。

合理的安装、规范的运行和有效的维护可以保证电力线路的安全运行，提高电网的可靠性和稳定性。

本文将从电力电缆线路的安装、运行及维护三个方面进行详细介绍。

一、电力电缆线路的安装1. 线路选址线路选址是确保线路安装质量的第一步。

选址时需要考虑地形地貌、环境因素、施工难易程度、线路长度等因素，确保线路在最佳的位置布设。

2. 施工准备施工准备包括准备工具和材料、制定施工计划、组织施工人员等。

施工工具和材料要符合规范要求，并经过检验合格。

3. 线沟开挖线沟开挖应根据设计要求进行，线沟的宽度、深度等要符合规范要求，并注意保证边坡的稳定。

4. 线缆敷设线缆敷设要保证敷设质量和线缆的电气性能。

敷设时应注意线缆的弯曲半径、悬垂高度、间距等要求，防止损坏线缆。

5. 线缆接头和终端制作线缆接头和终端的制作要符合规范要求，保证连接的可靠性和安全性。

制作时应注意接头的选择、清洁、安装和封闭等。

6. 耐压试验安装完线缆后，需要进行耐压试验。

耐压试验是为了验证线缆的绝缘性能是否满足要求，确保线路运行安全。

耐压试验应符合规范要求，并进行记录。

二、电力电缆线路的运行1. 检视线路运行前要对线路进行检视，检查各接头、终端、支架等是否正常，是否有漏电、松动、腐蚀等情况。

2. 开通线路线路运行前需要开通电路。

开通电路时应逐个检查各接头、终端是否连接正确，并进行必要的保护和接地。

3. 监测线路线路运行期间要进行定期监测，监测内容包括电流、电压、温度等参数的变化，以及对线路进行巡视，发现问题及时处理。

4. 防雷保护线路运行时要采取一定的防雷措施，包括建立接地网、安装避雷器和引下线等，保护线路设备免受雷击的损害。

5. 接地和保护线路运行中要保证接地系统的良好接地，确保线路设备的绝对接地。

6. 敷设保护设施线路运行时要保证线缆的保护设施完好，防止外力的损坏。

三、电力电缆线路的维护1. 定期巡视定期巡视是线路维护的重要环节，巡视时要注意线路的外观、接头、终端、支架等是否存在问题，及时修复。
