基于单片机ATS控制步进电机正反转

基于单片机的电动机正反转控制设计. .基于单片机的电动机正反转控制设计学生：xxx（指导教师：xxx）（xxxxxx电气信息工程学院）摘要：基于单片机的基本理论，本文设计了一种步进电机控制系统。

该系统通过软硬件的设计调试，实现步进电机能根据设定的参数进行开关加减速控制，使控制系统以最短的时间到达控制终点，而又不发生失步的现象；同时它能准确地控制步进电机的正反转，启动和停止。

硬件是以AT89C51单片机为核心的控制电路，主要包括：开关输入电路、液晶显示电路、步进电机的驱动电路等。

软件部分采用C语言编程，主要包括液晶显示程序、步进电机的正反转即快慢程序等。

通过仿真验证了本文设计系统的实用性能。

关键词：步进电机控制系统；调速；单片机The design of motor control system based on SCMStudent：Zhou Tianhang（Supervisor：Liu Yunxia）Electrical and Information Engineering Department of Huainan Normal UniversityAbstract: The basic theory based on SCM. this paper designs a kind of stepping motor control system. The systemgoes through the design of software and hardware. Realize the stepper motor can switch the acceleration and deceleration control according to the given parameters which makes the control system in the shortest time to finish and not out of step. At the same time, it can control the reversing the stepper motor accurately, start and stop. The hardware control circuit AT89C51 microcontroller as the core mainly. Include: switch input circuit, LCD displaying circuit, stepper motor drive circuit. The software is programmed by C language. Include: LCD display program and the stepper motor speed program .The practical performance of the design of the system is validated by simulation.Key words: Stepping motor control system; speed control; Single-xxx（指导教师：xxx）（xxxxxx电气信息工程学院）摘要：基于单片机的基本理论，本文设计了一种步进电机控制系统。

绪论步进电机是机电控制中一种常用的执行机构，它的用途是将电脉冲转化为角位移，通俗地说：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

在数控机床、医疗器械、仪器仪表、机器人以及其他自动设备中得到了广泛应用，我们使用的计算机外围的一些设备，如软驱、打印机、扫描仪等其运动部件的控制都采用了步进电机。

常见的步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB），永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。

在欧美等发达国家80年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。

它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。

这种步进电机的应用最为广泛。

目录1 设计目的 (3)2 硬件电路设计及描述 (4)2.1确定元器件的型号及参数 (4)2.1.1 AT89C51 单片机 (4)2.1.2 ULN2003芯片 (6)2.2 步进电机 (7)2.2.1 永磁式步进电机 (7)2.2.2 步进电机原理以及原理图 (10)2.2.3 功能说明 (11)2.2.4步进电机的静态指标术语 (11)2.2.5 步进电机动态指标及术语： (12)3 程序设计 (13)3.1 编程 (13)3.2 流程图 (14)3.3 程序清单 (15)3.3.1 代码详解 (17)3.3.2 程序分析 (17)4 参考文献 (18)5 结束语 (19)1 设计目的步进电机若加入适当的脉冲信号时，转子则会以一定的步数转动。

如果加入连续的脉冲信号，步进电机就会连续转动，转动的角度与脉冲频率成正比，正、反转可由脉冲的顺序来控制。

本程序通过K1、K2和K3三个按钮开关控制步进电机转动和改变转向，电动机使用1-2相激磁，编程时采用制表的方法。

正转和反转的脉冲信号频率是相通的，但由于使用激磁方式不一样，反转使用了1-2相激磁法，故反转速度为正转的一半。

2020.19设计研发基于51单片机的步进电机正反转可控设计与仿真李建中(江苏省海门中等专业学校，江苏南通，226100)摘要:步进电机是伺服控制中的关键部件，对步进电机进行精确高效地控制，是实现精密运动、制造等的重要手段。

釆用51单片机作为电机的控制核心-ULN2003A作为电机的驱动芯片，选用额定电压为5V的小型步进电机，设置正转、反转、停止、加速、减速5个按钮，其中正转、反转和停止均有对应的LED指示灯。

通过Keil进行控制程序的编写，在Proteus 中进行仿真电路的连接，结果表明：电路设计正确；步进电机能够根据按钮指令进行运转，达到了设计预期；系统可应用于某些需要高精度控制的场合。

关键词：步进电机；51单片机；ULN2003A；Keil；ProteusDesign and Simulation of Positive and Negative Rotation ofStepping Motor Based on51Single Chip MicrocomputerLi Jianzhong(Jiangsu Province Haimen Secondary Vocational School,Narrtong Jiangsu,226100)Abst r act；St epper motor is the key compone n t in servo cont r ol.It is an import a n t means to realize precise motion and manufacture to control stepping motor accurately and efficiently.51single chip microcomputer is used as the cont r ol core of the mot o r,uln2003a is used as the driving chip of the motor,the small st e pping motor with:r ated volt a ge of5V is selec t ed,and five buttons of forward rotation,reverse rotation,stop,acceleration and deceleration are set,and the corresponding LED indicator lights are used for forward rotation,reverse rotation and stop.The resuIts show that:the circuit design is correct;the stepper motor can operate according to the button command,which meets the design expectation;the system can be applied to some occasions requiring high-precision control.Keywords：stepper motor;51single chip microcomputer;ULN2003A;Keil;Proteus0引言步进电机在工业制造、数控机床、各种伺服系统中均有应用。

电机控制课程设计报告书题目基于单片机原理的步进电机的正反转目录目录 (1)摘要 (1)1.概述 (2)1.1课程设计的任务和要求 (2)1.2设计思路框架 (3)1.3设计方案的模块解释 (3)2.系统硬件设计 (3)2.1单片机最小系统原理介绍 (3)2.1.1 AT89C51的工作原理 (4)2.1.2复位电路的工作原理 (7)2.1.3晶振电路的工作原理 (8)2.2电机驱动电路原理介绍 (9)3.系统软件设计 (10)3.1系统流程图 (10)3.2系统程序分析 (11)4．调试过程与结果 (19)5．总结与体会 (20)6.参考资料 (21)7.附录 (22)摘要介绍了步进电机正反转控制原理及其接口驱动控制电路，编制了基于MCS-51单片机的步进电机正反转控制的子程序，并应用wave软件进行了仿真。

证明在并行口控制中，可以利用软件实现环行脉冲分配，实现程序较简单，同时还可以节省硬件投资。

结合单片机控制步进电动机的实际工作环境，从提高控制系统运行的可靠性角度，讨论了实际应用的软件抗干扰技术。

关键词单片机；步进电机；正反转控制1.概 述1.1课程设计的任务和要求电机控制课程设计是考察学生利用所学过的电机控制专业知识，进行综合的电机控制系统设计并最终完成实际系统连接，能够使学生对电气与自动化的专业知识进行综合应用，培养学生的创新能力和团队协作能力，提高学生的动手实践能力。

最终形成一篇符合规范的设计说明书，并参加综合实践答辩，为后期的毕业设计做好准备。

本次设计考核的能力主要有：专业知识应用能力，包括电路分析、电子技术、单片机、检测技术、电气控制、电机与拖动、微特电机及其驱动、计算机高级语言、计算机辅助设计、计算机办公软件等课程，还包括本专业的拓展性课程如变频器、组态技术、现场总线技术、伺服电机等课程。

项目设计与运作能力，团队协作能力，技术文档撰写能力，PPT 汇报与口头表达能力。

电气与自动化系统的设计与实际应用能力。

目录第一章系统分析 (1)1.1 框图设计 ..............................................21.2 晶振电路 ..............................................2第二章硬件系统设计 (3)2.1 硬件连接图 .............................................32.2 按键功能 ........................................... - 2 -2.3 单片机AT89S52 ..................................... - 2 -2.4 驱动电路 ...............................................42.5 步进电机 (7)第三章软件系统设计 (9)3.1 软件流程图 .............................................93.2 激磁方式 ..............................................10附录 .........................................................12附件A 源程序 .......................................... (12)附件B 仿真结果 (15)参考文献 (17)致谢..........................................................18摘要能够实现步进电机控制的方式有多种,可以采用前期的模拟电路、数字电路或模拟与数字电路相结合的方式。

近年来随着科技的飞速发展,单片机的应用正在不断深入,同时带动传统控制检测日新月异更新。

本文介绍一种用AT89S52作为核心部件进行逻辑控制及信号产生的单片机技术和汇编语言编程设计的步进电机控制系统，步进电机背景与现状、硬件设计、软件设计及其仿真都做了详细的介绍，使我们不仅对步进电机的原理有了深入的了解，也对单片机的设计研发过程有了更加深刻的体会。

单片机控制步进电机正反转的实际应用程序/*这是一个控制步进电机正反转的实际应用程序*//*选用的是三相步进电机驱动器,p14口线用做步进电机的脉冲控制*//*p13口线用做步进电机的方向控制。

p15,p16,p17是光耦开关量输入*//*信号端，p20,p21,p22,p23与x25045看门狗存储器相连*//*k7,k8键是设定步进电机转动速度参数的加减键*//*k9是启动运行键，按一下k9，步进电机开始运行，直到p17口线有信号输入才停止*/ /*k10是停止键，任何时候按下k10都将停止步进电机当前的运行*//*k11是步进运行键，按一下，步进电机动一下*//*k12键是反向运行键，按一下，步进电机开始反向运行，知道p15口线有信号才停止*/ /*如果p16口线有信号输入，则只有k12键才起作用，其它键都没反应。

*/START:do;$INCLUDE(REG51.DCL)DECLARE (addrl,n,I,j,ok,ds) byte; /*定义变量*/declare l(5) byte;declare (dat,data) byte at (30h);declare delay word;DECLARE ACO(11) BYTE CONSTANT (05h,9fh,23h,0bh,99h,49h,/*定义LED段码表*/ 41h,1fh,01h,09h,00h);declare si literally 'p21',sck literally 'p20'; /*X25045囗线定义*/declare so literally 'p22',cs literally 'p23';dog:procedure; /* 初始化看门狗x25045 */cs=1;call time(1);cs=0;call time(1);cs=1;end dog;run:procedure; /*步进电机运行脉冲输出程序*/if ok=1 thencall dog;do;p14=0;call time(1);p14=1;call time(1);end;end run;DISPLAY:PROCEDURE(L0,L10); /*显示子程序*/DECLARE (L0,L10) BYTE; /*定义显示二位*/n=L10;n=aco(n); /*十位数BCD码译成段码*/sbuf=n; /*十位数送164显示*/do while ti=0; /*等待发送结束*/call dog; /*看门狗定时器复位*/end;n=L0;n=aco(n);sbuf=n; /*个位数送164显示*/do while ti=0;call dog;end;end display;outbyt: procedure(da); /*向看门狗存储器写入一字节*/ declare (i,da) byte;j=da; /*将要写入的字节赋给临时变量J */do i=0 to 7; /*左移8位，送到口线si */sck=0;j=scl(j,1);si=cy;sck=1; /*每移一位数据，跟一个时钟信号*/end;end outbyt;inbyt: procedure; /* 从看门狗存储器读出一字节*/ declare (i,di) byte;j=0;do i=0 to 7;sck=1;sck=0;cy=so;j=scl(j,1); /*从看门狗存储器读出一字节送入临时变量j*/ end;dat=j;end inbyt;wrenable: procedure; /* 置看门狗写使能*/sck=0;cs=0;; /* write enable command */call outbyt(06h); /* x25045 写使能指令06h */cs=1;sck=0;end wrenable;wrdisable: procedure; /* 置看门狗写禁止*/sck=0;cs=0;; /* write disable command */call outbyt(04h);sck=0;cs=1;end wrdisable;wrregister: procedure; /* 写状态寄存器*/sck=0;cs=0;dat=01h; /* write register command */call outbyt(dat);; /* 00h--1.4S, 20h--200MS, 10h--600MS, 30h--disable Wdog */ call outbyt(00h); /* 设定看门狗定时时间*/;sck=0;cs=1;call time(200); /* wait to complete writting cycle */end wrregister;rdregister:procedure; /* 读看门狗状态寄存器*/sck=0;cs=0;; /* register read command */call outbyt(05h);call inbyt; /* status register read in <DAT> */sck=0;cs=1;end rdregister;wbyte:procedure; /* 看门狗存储器字节写入子程序*/ declare comm byte;sck=0;cs=0;comm=02h; /* 写指令02h */call outbyt(comm);call outbyt(addrl);call outbyt(dat); /* send one byte data to X25043 */cs=1;sck=0;call time(150);end wbyte;rbyte:procedure; /*看门狗存储器字节读出子程序*/declare comm byte;sck=0;cs=0;comm=03h; /* read command */call outbyt(comm);call outbyt(addrl);call inbyt; /* read one byte to <DAT> */sck=0;cs=1;end rbyte;incdata: procedure; /* 参数修改--"加"键处理子程序+ */if p10=0 then /* 如果K7键按下*/do;do while p10=0; /* 等待键松开有效*/call dog; /* 此处必需调用看门狗复位子程序（"喂狗"），否则程序将被看门狗复位*/ end;data=data+1; /* 设定值+1 */if data>99 then data=1; /* 规定设定值的上限*/L(1)=data MOD 10; /*将设定值的十位数拆出来送给十位数显示变量L(1) */L(2)=data/10; /*将设定值的个位数拆出来送给个位数显示变量L(2) */call display(L(1),L(2)); /* 将改变后的设定值送164显示出来*/call time(200); /* 延时*/call dog;call time(200);call dog;call wrenable; /* 置存储器写使能*/addrl=00h; /* 置存储器地址*/dat=l(1);call wbyte; /* 将变量L(1)的值写入存储器00h位置*/call wrenable;addrl=01h;dat=l(2);call wbyte; /* 将变量L(2)的值写入存储器01h位置*/end;end incdata;decdata: PROCEDURE; /* 参数修改---"减"键处理子程序- */IF p11=0 THEN /* k8 键处理子程序*/do;do while p11=0;call dog;end;DATA=DATA-1; /* 设定值-1 */if data=0 then data=99;L(1)=data MOD 10;L(2)=data/10;call display(l(1),l(2));call dog;call time(200);call dog;call time(200);call dog;call wrenable;addrl=00h;dat=l(1);call wbyte;call wrenable;addrl=01h;dat=l(2);call wbyte;end;END decdata;starton: PROCEDURE; /* start */declare sd byte;if p12=0 THEN /* K9键处理子程序*/do;do while p12=0;call dog;end;if p17=0 then ok=0; /* 如果p17 口线上有信号输入，则运行标志置0 （停止运行）*/ p13=1; /* 置步进电机正向运转*/call time(200);call dog;do while ok=1; /* 当运行标志为1时，执行速度延时操作*/do sd= 0 to data; /* 根据设定值data的数值延时来确定步进电机运行时的脉冲给定速度*/call dog;end;end;END starton;step: PROCEDURE; /* step */declare sd byte;p13=1; /* 置步进电机正向运转*/call time(200);IF p33=0 THEN /* k11键处理子程序*/do;if p17=0 then ok=0; /* 如果p17上有信号输入，则停止运行*/do while p33=0;do sd= 0 to data; /* 调用延时，调整步进电机的运行速度*/call dog;call time(2);end;call run;call dog;end;end;ok=0;END step;back: PROCEDURE; /* 反向运行处理子程序*/declare sd byte;IF p34=0 THENdo;do while p34=0;call dog;end;if p15=0 then ok=0; /* 反向运行时，如果遇到p15上有信号输入，则停止步进电机运行*/ p13=0; /* 置步进电机反向运行*/call time(200);call dog;do while ok=1;do sd=0 to data; /*根据设定值调节步进电机的运行速度*/call dog;call time(2);end;call run;if (p15=0 or p32=0 ) then ok=0; /* p15 或p32 口线任意一个有信号输入，停止运行*/ end;end;END back;MAIN$PROGRAM: /* 初始化主程序*/ea=0; /* 关中断*/SCON=00h; /*置串口方式0 ，串行数据输出模式*/PCON=00h;tmod=11h;enable; /* 开中断(ea=1) */SCK=0;cs=1; /* 定义存储器口线初始状态*/call wrenable;call wrregister; /* 看门狗存储器初始化*/call wrenable;call dog;p2=0ffh; /* 初始化各个口线的状态*/p1=0ffh;ok=0;p14=1;p32=1;p33=1;p34=1;p13=1;ADDRL=00h; /* 上电复位后从存储器中读出设定的速度值*/CALL rbyte;l(1)=dat;addrl=01h;call rbyte;l(2)=dat;DATA=L(1)+L(2)*10; /*将读出的值合并成十进制，存入变量data中*/ /* 以下是主循环程序*/LOOP:IF p10=0 THEN CALL incdata; /* 检测各个按键是否有按下*/IF p11=0 THEN CALL decdata;if p12=0 thendo;ok=1;call starton;end;if p34=0 thendo;ok=1;call back;end;if p33=0 thendo;ok=1;call step;end;call dog;CALL DISPLAY(L(1),L(2)); /* 将设定值送164显示*/call dog;CALL TIME(100);call dog;GOTO LOOP;END START;。

基于单片机的电动机正反转控制设计学生：xxx（指导教师：xxx）（xxxxxx电气信息工程学院）摘要：基于单片机的基本理论，本文设计了一种步进电机控制系统。

该系统通过软硬件的设计调试，实现步进电机能根据设定的参数进行开关加减速控制，使控制系统以最短的时间到达控制终点，而又不发生失步的现象；同时它能准确地控制步进电机的正反转，启动和停止。

硬件是以AT89C51单片机为核心的控制电路，主要包括：开关输入电路、液晶显示电路、步进电机的驱动电路等。

软件部分采用C语言编程，主要包括液晶显示程序、步进电机的正反转即快慢程序等。

通过仿真验证了本文设计系统的实用性能。

关键词：步进电机控制系统；调速；单片机The design of motor control system based on SCMStudent：Zhou Tianhang（Supervisor：Liu Yunxia）Electrical and Information Engineering Department of Huainan Normal University Abstract:The basic theory based on SCM. this paper designs a kind of stepping motor control system. The system goes through the design of software and hardware.Realize the stepper motor can switch the acceleration and deceleration controlaccording to the given parameters which makes the control system in the shortesttime to finish and not out of step. At the same time, it can control the reversing thestepper motor accurately, start and stop. The hardware control circuit AT89C51microcontroller as the core mainly. Include: switch input circuit, LCD displayingcircuit, stepper motor drive circuit. The software is programmed by C language.Include: LCD display program and the stepper motor speed program .The practicalperformance of the design of the system is validated by simulation.Key words: Stepping motor control system; speed control; Single-chip Computer1 绪论1.1 设计研究的目的和意义由于步进电机不需要位置传感器或速度传感器就可以实现定位，即使在开环状态下它的控制效果也是令人非常满意的，这有利于装置或设备的小型化和低成本，因此步进电机在计算机外围设备、数控机床和自动化生产线等领域中都得到了广泛的应用。

电子器件市场调研与系统设计实践专业：***班级：姓名：学号：指导教师：****大学****学院**** 年**月**日基于单片机的步进电机调速与正反转控制系统1 系统要求步进电动机是用电脉冲信号进行控制，将电脉冲信号转换成相应的角位移或线位移的微电动机，它最突出的优点是可以在宽广的频率范围内通过改变脉冲频率来实现调速，快速起停、正反转控制及制动等，并且用其组成的开环系统既简单、廉价，又非常可行，因此在打印机等办公自动化设备以及各种控制装置等众多领域有着极其广泛的应用。

随着微电子和计算机技术的发展，步进电动机的需求量与日俱增，研制步进电机驱动器及其控制系统具有十分重要的意义。

本设计基于单片机控制的步进电机设计课题是以单片机为主控制模块，从而实现电机的启停、正反转和调速的目的的一个设计课题。

在课题设计之前，通过互联网了解到了当前步进电机的发展状况及发展前景。

同时也了解了当今最先进的步进电机所具备的功能，方便为课题设计提供参考和借鉴；最后，通过画原理框图的形式，以最直观的方式为整个课题设计制定了流程及要求。

1.1 设计目的《电子器件市场调研与系统设计实践》是本专业的重要实践教学环节，强调实际应用技能训练。

结合自动化专业系列课程的学习，培养我们对电子器件的认知，锻炼我们的市场调研能力，加深我们对自动化专业系列课程知识的掌握。

通过课程设计环节培养学生与人交往、独立思考和处理问题的能力。

1.2 设计内容及要求本次课程设计所选的步进电机是四相步进电机，采用的方法是利用单片机控制步进电机的驱动。

步进电机是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

本次课程设计就是通过改变脉冲频率来调节步进电机的速度的，并且通过数码管显示其转速的级别。

电子赛培训课作品设计报告题目：单片机控制步进电机姓名：班别：学号：序号：完成时间：2012-5-17华南理工大学广州学院电子信息工程学院目录引言 (1)一、系统方案的选择和论证 (1)二、总体设计 (2)三、单元电路设计 (3)四、整体测试 (4)五、结论 (5)六、总结 (6)七、参考文献 (6)单片机控制步进电机摘要：本设计采用一块AT89C52单片机对一个四相步进电机进行控制，使步进电机在安全温度内按输入的步数和转动的方向进行运行。

控制电机转动的方法采用四相八拍控制法。

本设计采用矩阵键盘实现步进电机不同转动步数的输入以及转向的控制，还有对键盘实现锁键和开锁的作用。

用DS18B20代替电机的测温系统，实现超温报警和停机的功能。

引言随着数字化技术发展，数字控制技术得到了广泛而深入的应用。

步进电机是一种将数字信号直接转换成角位移或线位移的控制驱动元件, 具有快速起动和停止的特点。

因为步进电动机组成的控制系统结构简单，价格低廉，性能上能满足工业控制的基本要求，所以广泛地应用于手工业自动控制、数控机床、组合机床、机器人、计算机外围设备、照相机,投影仪、数码摄像机、大型望远镜、卫星天线定位系统、医疗器件以及各种可控机械工具等等。

设计内容：采用单片机控制一个三相单三拍的步进电机工作。

要实现的功能：一、步进电机的旋转方向由正反转控制信号控制；二、步进电机的步数由键盘输入，可输入的步数分别为3、6、9、12、15、18、21、24和27步，且键盘具有键盘锁功能，当键盘上锁时，步进电机不接受输入步数，也不会运转。

只有当键盘锁打开并输入步数时，步进电机才开始工作；三、电机运转的时候有正转和反转指示灯指示；四、电机在运转过程中，如果过热，则电机停止运转，同时红色指示灯亮，同时警报响。

本次设计的意义：1) 了解51系列单片机及外围相关芯片、电路的工作原理和接口技术，学会进行控制系统软件程序设计。

2) 编制程序完成步进电机速度、方向、及旋转角度的控制。

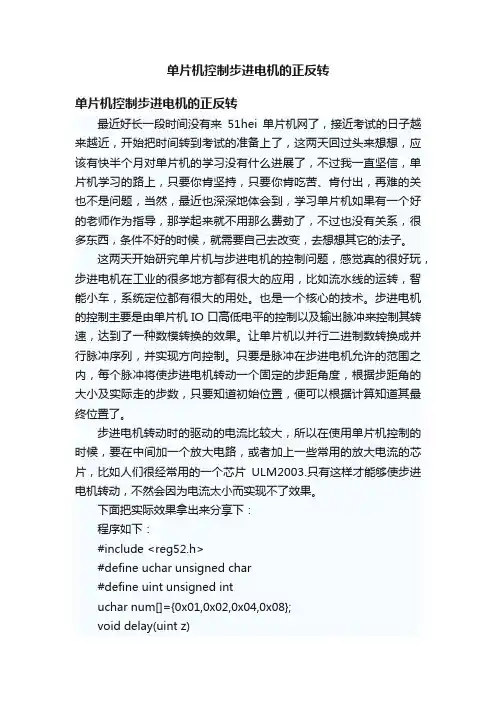

单片机控制步进电机的正反转单片机控制步进电机的正反转最近好长一段时间没有来51hei单片机网了，接近考试的日子越来越近，开始把时间转到考试的准备上了，这两天回过头来想想，应该有快半个月对单片机的学习没有什么进展了，不过我一直坚信，单片机学习的路上，只要你肯坚持，只要你肯吃苦、肯付出，再难的关也不是问题，当然，最近也深深地体会到，学习单片机如果有一个好的老师作为指导，那学起来就不用那么费劲了，不过也没有关系，很多东西，条件不好的时候，就需要自己去改变，去想想其它的法子。

这两天开始研究单片机与步进电机的控制问题，感觉真的很好玩，步进电机在工业的很多地方都有很大的应用，比如流水线的运转，智能小车，系统定位都有很大的用处。

也是一个核心的技术。

步进电机的控制主要是由单片机IO口高低电平的控制以及输出脉冲来控制其转速，达到了一种数模转换的效果。

让单片机以并行二进制数转换成并行脉冲序列，并实现方向控制。

只要是脉冲在步进电机允许的范围之内，每个脉冲将使步进电机转动一个固定的步距角度，根据步距角的大小及实际走的步数，只要知道初始位置，便可以根据计算知道其最终位置了。

步进电机转动时的驱动的电流比较大，所以在使用单片机控制的时候，要在中间加一个放大电路，或者加上一些常用的放大电流的芯片，比如人们很经常用的一个芯片ULM2003.只有这样才能够使步进电机转动，不然会因为电流太小而实现不了效果。

下面把实际效果拿出来分享下：程序如下：#include <reg52.h>#define uchar unsigned char#define uint unsigned intuchar num[]={0x01,0x02,0x04,0x08};void delay(uint z){uint a;for(a=0;a<z;a++);}void main(){uchar i;uint j;for(j=0;j<2045;j++){{ P1=num[i];delay(1200);i++;if(i==4)i=0; }}while(1);}其中，z控制转速，j控制转的圈数，由计算和调试得出当j=2045时，步进电机走的圈数为1圈，这样，我们要步进电机走多少圈时，可以在里面嵌套一个程序，达到我们要电机转多少圈的目的。
