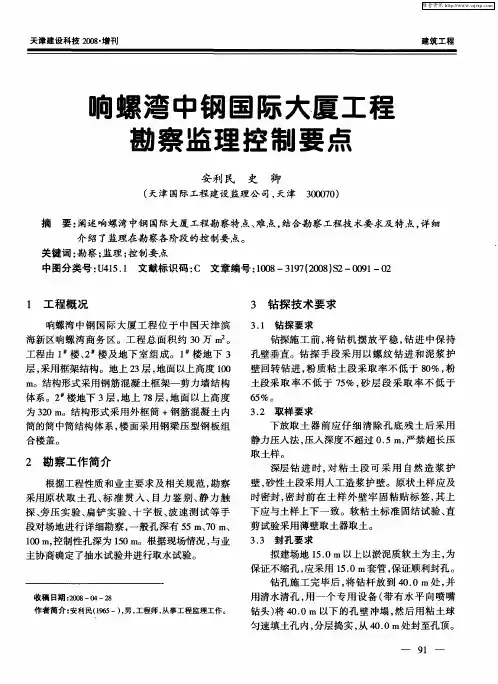

响螺湾中钢国际大厦工程勘察监理控制要点

响螺湾中钢国际大厦工程勘察监理控制要点
安利民史卿
（天津国际工程建设监理公司，天津，300070）
摘要：通过阐述响螺湾中钢国际大厦工程勘察特点、难点，结合勘察工程技术要求及特点，详细介绍了监理在勘察各
阶段的控制要点。

关键词：勘察监理控制要点
1 工程概况
响螺湾中钢国际大厦工程位于中国天津滨海新区响螺湾商务区。

工程总面积约30万平方米。

工程由1号楼、2号楼及地下室组成。

1号楼地下3层，采用框架结构。

地上23层，地面以上高度100米。

结构形式采用钢筋混凝土框架-剪力墙结构体系。

2号楼地下3层，地上78层，地面以上高度为320米。

结构形式采用外框筒+钢筋混凝土内筒的筒中筒结构体系，楼面采用钢梁压型钢板组合楼盖。

2 勘察工作简介
根据工程性质和业主要求及相关规范，勘察采用原状取土孔、标准贯入、目力鉴别、静力触探、旁压实验、扁铲实验、十字板、波速测试等手段对场地进行详细勘察，一般孔深有55m、70m、100m，控制性孔深为150m。

并根据现场情况，与业主协商确定了抽水试验井进行取水试验。

室内试验除常规试验外，还采用直剪（快剪、固结快剪）、
三轴固结不排水剪（CU）、三轴不固结不排水剪（UU）评价地基土抗剪强度指标C、Ф值；采取高压固结试验提供地基土的前期固结压力P C、压缩指数C C、同时提供e-lgp曲线；并选取控制孔中土样做回弹在压缩试验，提供回弹系数、回弹模量、回弹在压系数、回弹在压模量；做动三轴试验提供地基土的动弹性模量E d、动剪切模量C d、动泊松比µd等；做静止侧压力系数试验；无侧限抗压强度试验；静弹性模量试验；水的腐蚀性分析及土的易溶盐试验。

3 钻探技术要求
3.1 钻探要求
钻探施工前，将钻机摆放平稳，钻进中保持孔壁垂直。

钻探手段采用以螺纹钻进和泥浆护壁回转钻进，粉质粘土段采取率不低于80%，粉土段采取率不低于75%，砂层段采取率不低于65%。

3.2 取样要求
下放取土器前应仔细清除孔底残土后采用静力压入法，压入深度不超过0.5m，严禁超长压取土样。

深层钻进时，对粘土段可采用自然造浆护壁，砂性土段采用人工造浆护壁。

原状土样应及时密封，密封前在土样外壁牢固粘贴标签，其上下应与土样上下一致。

软粘土标准固结试验、直剪试验采用薄壁取土器取土。

3.3 封孔要求
拟建场地15.0m以上以淤泥质软土为主，为保证不缩孔，应
采用15.0m套管，保证顺利封孔。

钻孔施工完毕后，将钻杆放到40.0m处，并用清水清孔，用一个专用设备（带有水平向喷嘴钻头）将40.0m以下的孔壁冲塌，然后用粘土球匀速填土孔内，分层捣实，从40.0m处封至孔顶。

3.4 原位测试
标贯试验在施工前对标贯器进行校准、试验时应清除孔底残土，确保试验数据的准确性，在到达预定深度后，分别记录预打15cm的锤击数，实打30cm击数为标贯击数。

试验时，保证落锤贯入应连续垂直进行，严禁刃口卷折。

静力触探施工前对探头进行率定，并保证探杆及传感系统正常，施工时应力求设备平稳、锚固良好，采用连续静力贯入。

十字板剪切试验可用于测定饱和软粘土的不排水抗剪强度
和灵敏度。

十字板头插入钻孔底部的深度不应小于钻孔或套管直径的3～5倍，十字板插入至试验深度后，至少应静止2～3min，方可开始试验。

预钻式旁压试验应保证成孔质量、钻孔直径与旁压器直径应良好配合，防止孔壁坍塌。

扁铲侧肠试验每孔试验前后均应进行探头率定，取试验前后的平均值为修正值。

试验时应以匀速将探头贯入土中，贯入速率宜为2cm/s，试验点间距可取20～50cm。

单孔法波速测试应垂直，将三分量检波器固定在孔内预定深度处，并紧帖孔壁，可采用地面激振或孔内激振。

4 监理在勘察各阶段的控制要点
4.1.1 对工程项目概况和业主的要求是否清楚，勘察目的是否明确；
4.1.2 勘察方案是否得当，勘探和测试手段的选择依据是否充足，在地质条件复杂地段如断层破碎带，特别对可能是新生代以来的活动断层以及可能产生滑坡地段是否安排了工程地质测绘；
4.1.3 钻孔数量、孔距、孔深布置、采取试样数量是否满足国家、行业规范和实际要求；
4.1.4 是否对土、水室内试验项目的数量与位置进行了确定，并模拟工程实际条件对试验要求进行必要的说明；
4.1.5 是否有勘察工程质量及安全保证措施；
4.1.6 勘察进度计划是否合理，配备的设备、人员是否满足进度计划要求。

4.2 勘察准备阶段
4.21 检查勘察单位是否按勘察大纲的要求配置了相应资格的勘察人员和适用的勘察设备、监视测量装置，是否进行技术、安全交底并下达施工任务，是否按测量要求对勘探孔进行定位、放点及标识。

4.2.2 检查项目部成员的资格证书、上岗证，技术安全交底记录，钻探及原位测试施工任务书，勘探孔定位放样记录；现场使用的勘察设备及监视测量装置（包括波速测试探头、静探探头、十字板传感器等）的适宜性，以及勘探孔位的实地标识（标桩）。

4.3.1 检查勘察单位是否按勘察大纲的要求，在受控条件下进行工程勘察外业施工。

重点检查工程地质测绘的精度和手段是否满足对管线通过地段工程地质的稳定性评价要求；对河床、沟谷地段的工程地质勘探是否满足对穿、跨越河流的水文、工程地质评价要求
4.3.2 是否按规范和勘察大纲的要求进行了取样和原位测试，一定要防止只有勘探进尺，不按规定进行原位测试和取样，特别要防止不取或少取原状样的勘察通病在本工程项目中发生。

4.3.3 对土样、水样、岩芯进行标识，是否对土样提供有效的防护措施。

4.3.4 各类操作人员是否按相关规范和作业指导书的要求操作。

重点检查钻探记录、土样采取、原位测试；各类外业记录（如钻探编录表、施工记录表、静探试验曲线等）的完整性及正确性；水、土样及岩芯的标识（各类标签），水、土样的包装、贮存、防护及搬运状况。

4.3.5 检查勘察单位是否对现场施工的工作环境（如安全状况）予以管理。

4.3.6 通过检查勘察单位现场使用工程地质原位测试仪器如静探探头、波速探头、十字板传感器及测量仪器的率定、检定记录，了解其是否对现场使用的监视测量装置按规定进行检查率定。

4.4 勘察内业阶段
4.4.1 通过在勘察单位土工试验室检查相关的证据及记录，检查验证勘察单位是否对土样、水样按试验规程进行测试，是否对试验仪器按规定的校验周期进行检定、自校及标识，测试人员的上岗资格是否符合要求。

4.4.2 通过审查勘察单位内业阶段所涉及的图件、表格及报告书，重点关注数据分析与取值、结论与建议。

检查勘察单位是否对各类原始资料、数据按勘察大纲和相应的规范、规程要求进行分析、整理、取值并编制报告书。

4.5 成果验收阶段
4.5.1检查勘察报告的完整性、合理性、可靠性和实用性，报告的内容是否详实，结论依据是否充分，是否满足工程设计和施工要求。

4.5.2 岩土勘察等级为一、二级地段，报告中是否有线路断面图；
4.5.3 报告中是否有沿线地形地貌分布情况；
4.5.4 是否对区域地质稳定性包括地震效应做了评价；
4.5.5 是否对沿线不良地质分布、对管道工程的影响及防治措施做了专门评述；
4.5.6 是否有沿线地下水及岩土对管道的腐蚀性评价；
4.5.7 是否对管道施工中应注意的问题做了说明并对处理方案提出了建议。
