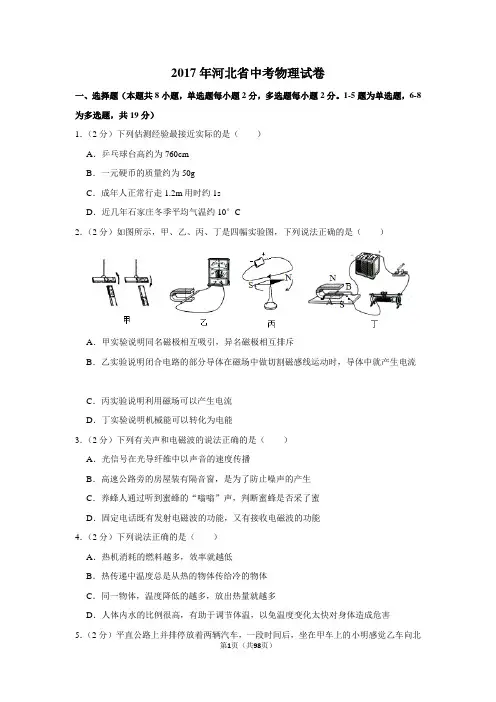

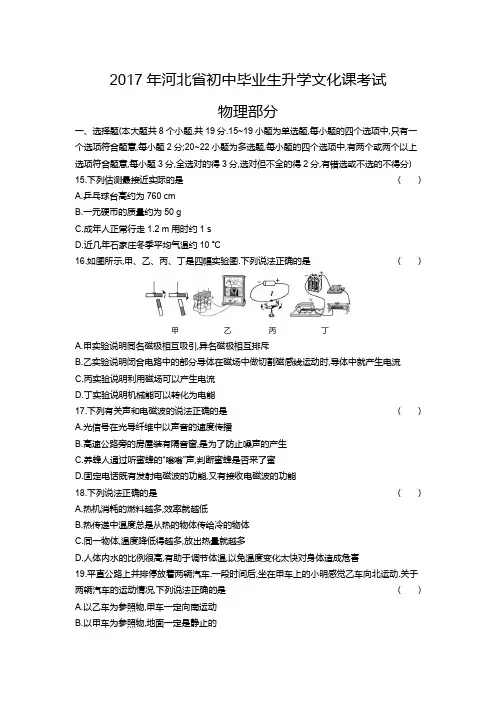

2017年河北省初中毕业生升学文化课考试物理部分一、选择题(本大题共8个小题,共19分.15~19小题为单选题,每小题的四个选项中,只有一个选项符合题意,每小题2分;20~22小题为多选题,每小题的四个选项中,有两个或两个以上选项符合题意,每小题3分,全选对的得3分,选对但不全的得2分,有错选或不选的不得分)15.下列估测最接近实际的是( )A.乒乓球台高约为760 cmB.一元硬币的质量约为50 gC.成年人正常行走1.2 m用时约1 sD.近几年石家庄冬季平均气温约10 ℃16.如图所示,甲、乙、丙、丁是四幅实验图.下列说法正确的是()甲乙丙丁A.甲实验说明同名磁极相互吸引,异名磁极相互排斥B.乙实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时,导体中就产生电流C.丙实验说明利用磁场可以产生电流D.丁实验说明机械能可以转化为电能17.下列有关声和电磁波的说法正确的是()A.光信号在光导纤维中以声音的速度传播B.高速公路旁的房屋装有隔音窗,是为了防止噪声的产生C.养蜂人通过听蜜蜂的“嗡嗡”声,判断蜜蜂是否采了蜜D.固定电话既有发射电磁波的功能,又有接收电磁波的功能18.下列说法正确的是()A.热机消耗的燃料越多,效率就越低B.热传递中温度总是从热的物体传给冷的物体C.同一物体,温度降低得越多,放出热量就越多D.人体内水的比例很高,有助于调节体温,以免温度变化太快对身体造成危害19.平直公路上并排停放着两辆汽车.一段时间后,坐在甲车上的小明感觉乙车向北运动.关于两辆汽车的运动情况,下列说法正确的是()A.以乙车为参照物,甲车一定向南运动B.以甲车为参照物,地面一定是静止的C.以地面为参照物,甲车一定向南运动D.以地面为参照物,乙车一定向北运动20.在探究凸透镜成像规律的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像(像未画出).下列说法正确的是 ( )A.凸透镜的焦距可能为8 cmB.图中凸透镜成像的特点应用在了照相机上C.保持透镜和光屏位置不动,移动蜡烛,烛焰仍可在光屏上成清晰的像D.保持蜡烛和光屏位置不动,移动凸透镜,光屏上能成清晰、放大的烛焰像21.用5个相同质量的滑轮和绳子组成如图所示的甲、乙两个滑轮组,在绳自由端分别用力将重为G 的物体匀速提升,乙滑轮组的效率为η乙,不计摩擦、绳和木板的重力.下列说法正确的是 ( )甲 乙A.两个滑轮组的机械效率可能相等B.F 1一定大于F 2C.每个滑轮重为(1-η乙)G2η乙D.甲、乙将重物提升相同的高度,F 1与F 2的功率可能相等22.如图所示,电源电压不变,滑片P 置于中点,a 为电流表或电压表,任意闭合开关时,电路都是安全的.下列说法正确的是 ( )A.a 是电压表B.只闭合S1,P向右滑动,a示数的变化量与电流表A2示数的变化量的比值变小C.闭合S1、S3,断开S2,电流表A1的示数大于电流表A2的示数D.闭合S1、S2、S3,P向左滑动,电流表A1的示数减小二、填空及简答题(本大题共6个小题;第25小题3分,其他小题每空1分,共17分)23.一天小明家中的IC卡电能表上的余额用完了,电能表便切断了电路.小明的父亲将存有300元的IC卡插入电能表,电路又接通了,此时电能表的示数为.小明家所在地每度电的电费是0.6元,300元电费可用电kW·h.为防止电能表再次切断电路,小明家应在电能表的示数为前为IC卡充值.24.如图所示,一小球从斜面顶端由静止开始滚下,小球的重力势能减小,动能.小球运动到斜面底端,由于,小球会在水平面上继续运动,运动的小球如果不受阻力,它将做运动.25.由于光在电影屏幕上发生,所以人们能从不同方向看到屏幕上的像.小明想用一块平面镜使与水平面成30°角的太阳光竖直射入井中(如图所示),则反射光线与入射光线的夹角为.在图中画出平面镜的位置并标出镜面与水平面夹角的度数.26.汽油机作为汽车的“心脏”,在压缩冲程结束时,火花塞产生电火花,使燃料猛烈燃烧,将能转化成能.一辆汽车一年行驶了3×104 km,消耗汽油2 t,这些汽油完全燃烧放出J的热量.(q汽油= 4.6×107 J/kg)27.阅读短文并回答问题.白炽灯泡白炽灯泡的灯丝是由金属钨制作的,灯丝发光时温度在2 000 ℃左右.为防止灯丝在高温下氧化,在制作灯泡时要抽真空;在制作大功率灯泡时,还要在灯泡内充入稀有气体氩等,主要是为了防止灯丝在高温下升华.白炽灯泡工作时,电能转化为光能的效率较低,因此逐渐被节能灯和LED灯所替代.(1)由于钨的较高,所以用钨制作灯丝.(2)灯泡内充入稀有气体氩等,主要是为了.(3)白炽灯泡逐渐退出市场,是由于.28.下图所示是电解水的实验过程.(1)气体a为.(2)通电时反应的化学方程式为.(3)通电后中间球形容器内液面上升的原因是________________________________________ _____________________________________________________________________________.三、实验探究题(本大题共3个小题;第32小题4分,第33小题6分,第34小题7分,共17分)32.用厚玻璃瓶、带有细玻璃管的橡胶塞、容器和水,来证明玻璃瓶可发生微小形变.器材的安装: _________________________________________________________________ _____________________________________________________________________________.操作的方法: ________________________________________________________________. 观察的现象: ________________________________________________________________. 玻璃瓶发生微小形变的原因: _____________________________________________________.33.小明在探究“滑动摩擦力的大小与哪些因素有关”的实验中,提出了以下猜想.猜想一:滑动摩擦力的大小与物体运动的速度有关.猜想二:滑动摩擦力的大小与接触面所受的压力大小有关.猜想三:滑动摩擦力的大小与接触面的粗糙程度有关.小明通过如图所示的实验验证猜想.验证猜想二和猜想三的实验数据如下表.次数12345接触面木板木板木板棉布毛巾压力/N1.01.52.01.01.0弹簧测力计示0.40.60.80.50.6数/N回答下列问题.(1)实验中,小明用弹簧测力计水平拉着木块在水平面上做匀速直线运动,其目的是使滑动摩擦力的大小(选填“大于”“小于”或“等于”)弹簧测力计的示数.(2)为验证猜想一,小明用弹簧测力计水平拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时,弹簧测力计示数相同,说明滑动摩擦力的大小与速度.(3)分析次实验可验证猜想二,在接触面不变的条件下,滑动摩擦力的大小与接触面所受的压力大小.(4)分析1、4、5次实验,小明得出,在压力相同的条件下,接触面越粗糙,滑动摩擦力越大,老师提出小明的实验设计应加以改进,应控制在相同的条件下粗糙程度不同.【拓展】小明完成实验后,将长木板一端支起,用弹簧测力计沿平行斜面方向向上拉着木块做匀速直线运动,弹簧测力计的示数为0.92 N,则木块对木板的压力为N.已知木板长0.5 m,支起的高度为0.3 m,木块重1 N.34.小明利用图甲所给实验器材测量小灯泡的额定功率,已知电源电压恒为6 V,小灯泡正常工作时的电压为3.8 V、电阻约为12 Ω,滑动变阻器规格为“20 Ω 2 A”.乙丙(1)请用笔画线代替导线,完成实物电路的连接.(2)正确连接电路后,用开关试触,小灯泡不亮,电压表瞬间满偏,电流表指针几乎不动,电路中的故障是.(电路中只有一处故障)(3)排除故障后,继续实验.闭合开关,移动滑片,当电压表的指针指在某电压值时(请在图乙中．．．．．),小灯泡正常发光,电流表的示数如图丙所示,小灯泡的额定功率是标出相应的电压值．．．．．．．．W.(4)测量完小灯泡的额定功率后,小明又测量了几组数据,计算后发现灯丝电阻随其两端电压的增大而增大,原因是.【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量,实验电路如图丁所示.实验结束后,两人对实验进行了交流与评估.①小红的实验结果误差较大,理由是.②小明的实验更不容易操作,理由是.丁四、计算应用题(本大题共2个小题;第37小题6分,第38小题7分,共13分.解答时,要求有必要的文字说明、公式和计算步骤等,只写最后结果不得分)37.如图所示,薄壁圆柱形容器置于水平地面上,容器的底面积S= 8×10-3 m2,容器高0.2 m,内盛0.17 m深的水.A1和A2为两个均匀实心立方体物块(不吸水),A1的质量为0.185 kg,A2的体积为3.2×10-4 m3.(已知ρ水= 1.0×103 kg/m3,g取10 N/kg)(1)水对容器底部的压力为多少?(2)将A1释放,浸没在水中,A1静止后受到容器底对它的支持力为0.6 N,求A1的体积.(3)只将A2缓慢浸入水中,当水对容器底部的压强最大时,A2的密度至少是多少?38.如图甲所示,电源电压恒定,滑动变阻器R的规格为“30 Ω 1 A”.在AB间接入规格为“12 V 12 W”的灯泡L,闭合开关,当滑动变阻器R的五分之一阻值连入电路时,灯泡L正常发光.(1)求灯泡L正常工作时通过L的电流和电源电压.(2)R0是在如图乙所示的R a和R b之间任意取值的电阻.当在AB间接入电阻R0后,闭合开关,在保证电路安全的情况下,将滑片P从最右端向左滑动的过程中,电流表示数均出现过0.4 A(电流表选择0~0.6 A量程).求R0的取值范围及电压表示数的最大值和最小值.甲 乙答案15.C 【解析】 选项 分析 正误 A 乒乓球台的高度约为76 cm.✕ B 一元硬币的质量约为6 g. ✕C 成年人正常步行的速度约为1.2 m/s. √D 石家庄冬季平均气温约0 ℃.✕16.B 【解析】 甲实验说明同名磁极相互排斥、异名磁极相互吸引,A 项错误;丙实验是奥斯特实验,说明电流能够产生磁场,C 项错误;丁实验探究的是通电导体在磁场中的受力情况,将电能转化为机械能,D 项错误.17.C 【解析】 光信号在光导纤维中的传播速度为光速,A 项错误;高速公路旁的房屋装有隔音窗,是为了阻断噪声的传播,B 项错误;蜜蜂采蜜前后自身质量会发生变化,引起翅膀振动的频率发生变化,使发出声音的音调发生变化,养蜂人根据蜜蜂发出声音的音调可判断蜜蜂是否采了蜜,C 项正确;固定电话是利用电流传递信息的,手机等无线通信设备是靠发射和接收电磁波实现信息传输的,D 项错误.18.D 【解析】 由η=W 有用Q 放×100%可知,热机的效率等于热机所做的有用功与燃料完全燃烧释放的热量之比,即热机效率由W 有用和Q 放共同决定,无法仅凭Q 放的大小判断η的高低,A 项错误;发生热传递的条件是物体间存在温度差,但传递的是热量而不是温度,B 项错误;物体温度降低,可能是由于物体放出了热量,也可能是由于物体对外做了功,因此不能根据温度的变化来判断热量的变化,C 项错误;水的比热容较大,在吸收或放出相同热量的情况下温度变化量较小,人体内水的比例很高,有助于调节体温,D 项正确.19.A【解析】甲车上的小明感觉乙车向北运动,若以乙车为参照物,甲车一定向南运动,A 项正确;若乙车相对于地面向北运动,甲车相对于地面可能静止,可能以任意速度向南运动,也可能以小于乙车的速度向北运动,C项错误;若甲车相对于地面是运动的,则以甲车为参照物,地面是运动的,B项错误;若甲车相对于地面向南运动,乙车可能相对于地面静止,也可能以小于甲车的速度向南运动,D项错误.20.BD【解析】题图中光屏上恰好成一清晰的像,且物距u大于像距v,故题图中光屏上成倒立、缩小的实像,此时u>2f、f<v<2f,即30 cm>2f、f<20 cm<2f,解得10 cm<f<15 cm,A 项错误;应用该成像特点可制成照相机,B项正确;若保持凸透镜和光屏位置不动,只移动蜡烛,由于物距发生改变时,像距也会相应发生改变,光屏上将得不到烛焰清晰的像,C项错误;若保持蜡烛和光屏位置不动,将题图中的凸透镜向左移动到40 cm刻度线处时,依据光发生折射时光路的可逆性,此时光屏上将得到一个倒立、放大的实像,D项正确.21.BCD【解析】甲、乙两滑轮组将相同的重物提升相同的高度h时,所做的有用功相同(W有用=Gh),若不计绳重、木板重及摩擦,则克服动滑轮重力所做的功是额外功,两个滑轮组使用的动滑轮个数不同,所做的额外功不同,则总功也不同,机械效率不会相同(甲的机械效率比乙的机械效率高),A项错误;甲滑轮组有2段绳子承担动滑轮和重物的重力,则F1=12(G动+G)=12G动+12G,乙滑轮组有4段绳子承担动滑轮和重物的重力,则F2=14(2G动+G)=12G动+14G,F1大于F2,B项正确;乙滑轮组的机械效率为η乙=W有用W总=W有用W有用+W额外=GℎGℎ+2G动ℎ=GG+2G动,解得G动=(1-η乙)G2η乙,C项正确;F1、F2的功率分别为P1=W1t1=2F1ℎt1=(G动+G)ℎt1,P2=W2t2=4F2ℎt2=(2G动+G)ℎt2,因为t1与t2的关系不确定,所以F1与F2的功率可能相等,D项正确.22.AC【解析】电压表的内阻较大,电压表所在电路可等效为开路,电流表的内阻较小,等效为一段导线,若a是电流表,当闭合开关S1和S2时,会造成电源短路,故a是电压表,A项正确;只闭合S1时,R1与滑动变阻器串联,a测滑动变阻器两端的电压,两电流表测电路中的电流,P向右滑动时,滑动变阻器两端电压的减少量等于定值电阻R1两端电压的增加量,即ΔU1=ΔU P,串联电路中通过各电阻的电流的变化量相同,即ΔI1=ΔI P,又由于ΔU1= U现- U原= I现R1-I原R1=(I现-I原)R1=ΔI1R1,则R1=ΔU1ΔI1=ΔU PΔI P,该比值不变,B项错误;闭合S1、S3,断开S2,电阻R2与滑动变阻器并联后与R1串联接在电路中,电流表A1测量干路中的电流,电流表A2测量滑动变阻器所在支路的电流,由并联电路的电流特点可知,干路电流大于支路电流,C项正确;闭合S1、S2、S3,R1与电流表A1被短路,电流表A1的示数为零,无论怎样移动滑动变阻器的滑片,电流表A1的示数都不会发生变化(仍为零),D项错误.23.500【解析】300元电费可用电能W=300kW·h=500 kW·h;电能表表盘上末位数字为十分位上0.6的数字,消耗500 kW·h的电能后,电能表会切断电路,断电时电能表示数为1 018.0 kW·h.24.增大惯性匀速直线【解析】小球从斜面顶端滚下时,高度变小,速度增大,其重力势能变小,动能增大,小球的重力势能转化成动能;小球到达水平面上时,由于具有惯性,会沿水平面继续运动;若在水平面上不受阻力作用,小球的运动状态将不会发生改变,即在水平面上做匀速直线运动.25.漫反射120°如图所示.评分说明:正确标出镜面与水平面的夹角为120°同样给分.【解析】光照射到电影屏幕表面后会发生漫反射,使屏幕前不同位置的观众都能看到屏幕上的像;反射光线竖直射入井中,反射光线与水平面垂直,则反射光线与入射光线的夹角为30°+90°=120°;作图时先画出反射光线,再画出法线(反射光线与入射光线夹角的角平分线),然后画出平面镜(过反射点且与法线垂直).26.化学内9.2×1010【解析】汽油燃烧时,将化学能转化为内能;完全燃烧2 t汽油放出的热量为Q放=mq汽油=2×103kg×4.6×107J/kg=9.2×1010J.27.(1)熔点(2)防止灯丝在高温下升华(3)白炽灯泡工作时电能转化为光能的效率较低28.(1)H2(或氢气)(2)2H2O2H2↑+O2↑(3)水电解后产生气体,容器内气压逐渐增大32.往厚玻璃瓶内装满水,用带有细玻璃管的橡胶塞塞紧瓶口用力挤压厚玻璃瓶玻璃管内的水面变化力可以改变物体的形状33.(1)等于(2)无关(3)1、2、3成正比(4)接触面材料【拓展】0.8【解析】(3)依据控制变量法的要求,若要探究滑动摩擦力的大小与压力大小的关系,应控制接触面的粗糙程度相同,因此应选用1、2、3次实验中的实验数据进行比较,分析得出,在接触面的粗糙程度不变时,滑动摩擦力的大小与接触面所受压力大小成正比;(4)小明控制压力一定,分别拉动木块沿粗糙程度不同的平面运动,以探究接触面的粗糙程度对滑动摩擦力的影响情况,由于接触面的材料分别是木板、棉布、毛巾,不符合控制变量法的要求,故应改为使用材料相同但粗糙程度不同的接触面进行实验;【拓展】木块从底端沿斜面向上做匀速直线运动到顶端时,弹簧测力计的拉力做的功为总功,克服摩擦力做的功为额外功,克服木块重力做的功为有用功,则Fs=fs+Gh,即0.92 N×0.5 m=f×0.5 m+1 N×0.3 m,f=0.32 N;由于其他条件一定时,滑动摩擦力与压力成正比,且在木板上运动时,压力与摩擦力的比值为1.0 N/0.4 N=2.5,则当摩擦力为0.32 N时,压力为0.32 N×2.5=0.8 N.34.(1)如图所示.(1分)(2)滑动变阻器处断路(3)如图所示.(1分) 1.14(4)灯丝两端的电压增大时,灯丝的温度升高 【评估】①不能在电压表上准确读出3.8 V ②开始操作时不易确定滑片的位置【解析】 (1)为不损坏小灯泡,电路中的最大电流约为I =3.8 V 12 Ω≈0.32 A ,因此电流表应选用0~0.6 A 量程.(2)正确连接电路后,用开关试触,小灯泡不亮,电流表指针几乎不动,说明电路中可能有断路,电压表瞬间满偏,说明电压表直接接到电源两端,所以电路中的故障是与电压表并联的滑动变阻器断路.(3)当小灯泡正常发光时,小灯泡两端电压为3.8 V ,电源电压为6 V ,由串联电路的电压特点可知,电压表示数为6 V-3.8 V=2.2 V.小灯泡的额定功率为P 额=U 额I 额=3.8 V×0.3 A=1.14 W.(4)灯丝两端的电压增大时,灯丝的温度升高,灯丝电阻随温度的升高而增大.【评估】①若将电压表直接接在额定电压为3.8 V 的小灯泡两端,电压表需使用0~15 V 量程,该量程的分度值为0.5 V ,因此不能在电压表上准确读出3.8 V ,增大测量误差;②滑动变阻器在电路中的主要作用是保护电路,因此在开关闭合前,应将滑动变阻器的滑片置于最大阻值处,由串联分压的原理(U 1U 2=R 1R 2)可知,滑动变阻器连入电路中的阻值较大时,滑动变阻器两端电压也较高,由于电压表使用了0~3 V 量程,故容易损坏电压表,若滑动变阻器连入电路中的阻值太小,则容易损坏电流表,因此小明的实验更不容易操作的原因是开始操作时不易确定滑片的位置.37.【参考答案及评分标准】 (1)p=ρ水gh 水=1.0×103 kg/m 3×10 N/kg×0.17 m=1.7×103 Pa(1分) 由p=F S可得F 压=pS =1.7×103 Pa×8×10-3 m 2=13.6 N (1分) (2)A 1受到的浮力:F 1浮=G 1-F 支 即ρ水gV 1=G 1-F 支=m 1g-F 支(1分) 则V 1=m 1g -F支ρ水g =0.185 kg×10 N/kg -0.6 N 1.0×103kg/m 3×10 N/kg=1.25×10-4 m 3 (1分) (3)将A 2缓慢浸入水中,当水面上升至0.2 m 时,水对容器底的压强最大,此时A 2排开水的体积 V 排=V 容-V 水=S (h 容-h 水)=8×10-3 m 2×(0.2 m-0.17 m )=2.4×10-4 m 3<V 2此时A 2漂浮,A 2的密度最小 (1分) 即F 2浮=G 2,ρ水gV 排=ρ2gV 2则ρ2=ρ水V排V2=1.0×103kg/m3×2.4×10-4 m33.2×10-4 m3=0.75×103kg/m3(1分)38.【参考答案及评分标准】(1)由P=UI得,I L=P LU L =12 W12 V=1 A(1分)由I=UR 得,R L=U LI L=12 V1 A=12 Ω(1分)电源电压U=I L(15R+R L)=1 A×(15×30 Ω+12 Ω)=18 V(1分)(2)R a=U aI a =20 V2 A=10 Ω,R b=U bI b=50 V2 A=25 Ω(1分)由电路图可知R0与R串联,若使电流表示数为0.4 A则电路中的总电阻为:R总=UI =18 V0.4 A=45 ΩAB间接入R0的阻值最小为:R01=R总-R=45 Ω-30 Ω=15 Ω故R0的取值范围为15~25 Ω(1分) R0的取值最小且R的取值最大时,电压表示数最大,此时电流表示数为0.4 AU max=U-IR01=18 V-0.4 A×15 Ω=12 V(1分)当R0=25 Ω且I max=0.6 A时,R0分压最大,电压表示数最小R0两端电压U0max=I max R0=0.6 A×25 Ω=15 V<18 V电压表示数最小值U min=U-U0max=18 V-15 V=3 V(1分)。
