吸收塔安装施工方案
吸收塔安装施工方案吸收塔是污水处理系统中的一种重要组成部分，用于去除水中的悬浮颗粒物、溶解性有机物和其他杂质。
在进行吸收塔的安装施工时，需要制定详细的施工方案，以确保施工过程顺利进行，工程质量达到要求。
1.施工准备工作1.1确定吸收塔的安装位置，绘制详细的布置图纸。
1.2调查工地地质和地形情况，评估土地承载力能力。
1.3确定施工期限和人员安排，制定施工进度计划。
1.4购买所需的吸收塔材料和设备。
1.5安排施工现场的临时设施，包括施工办事处、材料堆放区和工人宿舍等。
2.地基处理2.1根据设计要求，在安装位置开展地基处理工作。
可以采用挖坑、填土或加固等方法，以保证地基的稳定性和承载力。
2.2在地基处理完成后，进行基础施工。
根据设计图纸要求，施工混凝土基础，确保基础的平整和牢固。
3.吸收塔组装3.1将吸收塔组件从运输车辆上取下，进行清洗和检查，确保其完好无损。
3.2按照设计图纸要求，将吸收塔组件进行组装。
组装过程中，要注意组件的相对位置和连接方式，确保组合结构的稳定性和密封性。
3.3在组装吸收塔的过程中，要进行多次检查，确保组件的相互连接正确，并且没有松动和漏水的情况发生。
4.吸收塔安装4.1使用吊车或起重机将组装完成的吸收塔吊装到基础上。
在吊装过程中，要注意吊装角度和速度，确保吊装的安全和稳定。
4.2安装吸收塔时，要保证其与进出水管道的连接准确和牢固。
可以采用螺栓连接或焊接等方式，确保管道与吸收塔之间的连接紧密，并无漏水情况。
5.完成工程5.1在吸收塔安装完成后，进行系统的初步调试。
包括检查进出水管道的流量和压力，以及吸收塔内部的水位、搅拌器的运行状态等。
5.2完成调试后，对吸收塔进行系统的清洗和消毒，以确保塔内无杂质和细菌。
5.3最后，进行工程验收。
检查施工质量是否符合设计要求，确保设备运行正常，不存在漏水、松动等问题。
6.安全措施6.1在吸收塔安装施工过程中，要严格按照安全操作规程进行作业，确保工人的人身安全。
吸收塔有限空间施工四措两案
#3机组脱硫吸收塔改造有限空间施工四措两案承包方编制人：承包方技术负责人：承包方批准人：发包方技术负责人：发包方审核人：发包方安监会签：发包方批准人：单位全称：凯天环保科技股份有限公司（盖单位公章）2017 年月日目录一、编写说明二、编制依据三、工程概况四、吸收塔有限空间作业组织措施五、吸收塔有限空间作业技术措施六、吸收塔有限空间作业安全措施七、吸收塔有限空间作业环保措施八、吸收塔有限空间作业施工方案九、吸收塔有限空间作业事故应急救援预案十、危险点分析及预控一、编写说明为大唐华银电力股份有限公司耒阳分公司2×300MW燃煤机组#3机组脱硫增容改造。
依据《大唐华银电力股份有限公司耒阳分公司有限空间作业安全管理规定》制定脱硫吸收塔有限空间作业施工方案。
二、编制依据2.1 《中华人民共和国安全生产法》2.2 《密闭空间作业职业危害防护规范》2.3 《电业安全工作规程》2.4 《有限空间安全作业五条规定》（安监总局）2.5 《中国大唐集团公司受限空间作业防止人身伤亡事故重点要求》（安生〔2010〕50号）三、工程概况3.1概述工程名称：大唐华银股份有限公司耒阳分公司#3机组超低排放改造工程建设地点：耒阳市振兴路185号工程性质：脱硫增容改造工程规模：300MW机组脱硫系统3.2工程范围及工程量3.2.1在原吸收塔6m处抬升增高4.3米，新增加壁板厚度为12mm。
在原吸收塔22.2米处，（7.5米处抬升增高4.3米后标高变为26.5m）抬升增高7.35米；新增加壁板厚度为8mm。
在最19.5米增设一层2205合金托盘。
3.2.2保留原有除雾器，对原有除雾器损坏部分进行维修。
3.2.3拆除原有喷淋装置及托盘架，相应喷淋管道及喷嘴重新布置。
3.2.4塔体新增钢板防腐，并对塔内防腐检查及修复。
四、吸收塔有限空间作业组织措施前言：吸收塔中安装作业，包括吸收塔内积浆清理、设备安装、玻璃鳞片修补等，属于二级有限空间作业，存在有害气体（一氧化碳、二氧化硫、硫化氢、氨气、稀释剂等）中毒、缺氧窒息、高空落物、高空坠落、人员误关、火灾等作业危险，本措施作为吸收塔内具体作业的补充文件，在施工前，工作负责人必须组织工作班成员学习，使每个成员熟悉现场的危险因素，掌握事故应急救援方法，避免人身事故发生。
烟道及吸收塔拆除施工方案
目录一.编制说明 (1)二.编制依据 (1)三.工程概况 (1)四.施工准备 (1)五.施工方法 (2)六.安全风险控制措施 (2)七、文明施工现场措施 (4)八.资源需求计划 (10)一.编制说明本方案适用于徐州华鑫#1、#2炉超低排放改造工程中原有装置部分拆除工程。
该工程是由武汉凯迪电力环保有限公司设计并承建。
由于该工程时间紧、安装要求质量高，为了高质量的完成施工任务，确保该工程按期完工，达到零安全质量事故的安全目标，特编制此方案，以指导施工。
二.编制依据1、武汉凯迪电力环保有限公司所提供的技术文件2、《电力建设安全工作规程》DL5009.1-2002三.工程概况该拆除工程内容包括：1、#1吸收塔+9.5m以上塔体部分及内件拆除。
2、GGH拆除。
3、#1脱硫装置从引风机出口至烟囱入口段的烟道部分除利旧部分外全部拆除。
4、事故浆液罐筒体部分拆除。
5、拆除#1B石膏排出泵1台。
6、拆除#1原浆液循环泵2台。
7、拆除氧化风机2台。
8、拆除石灰石浆液泵2台。
9、拆除真空皮带脱水机1台。
10、拆除真空泵1台。
11、拆除脱水间排水坑泵1台。
12、拆除滤液水泵1台。
工程计划于2015年9月16日开工，2015年10月15日完工。
四.施工准备1、施工现场准备目前施工现场已做到三通一平，交通运输比较方便，具备施工条件，工程开工前相关的票、证、已办理齐全。
目前施工暂设、施工机具已具备，施工材料已进场人力资源已到位。
2、施工技术准备编写详尽的施工技术方案，施工前认真的阅读设计文件，发现图纸中的问题及时与设计单位及业主取得联系。
按规范及技术文件内容，对相关施工人员进行详细的施工技术交底，并提取详尽的材料计划。
五.施工方法1、施工程序：1.1、#1吸收塔拆除：脚手架搭设～保温拆除～仪表、电气元器件及管缆、线缆拆除～与#1吸收塔相连接的管线拆除～从上至下逐层拆除塔内件及支撑梁～从上至下拆除#1吸收塔塔体至利旧段～拆除的仪表、电气元器件及管缆、线缆入库～拆除的其他物质运至业主指定地点放置。
吸收塔内件安装施工方案
吸收塔内件安装施工方案
一、施工前准备工作
在进行吸收塔内件的安装施工之前，需要做好以下准备工作： - 确认吸收塔的设计图纸，包括内部构造、尺寸等信息。
- 检查吸收塔安装位置，确保符合设计要求。
- 准备安装所需的工具和设备，如吊装设备、焊接设备等。
- 做好安全防护措施，如搭设防护网、设置警示标志等。
二、施工步骤
1. 吊装吸收塔内件
根据设计图纸确定吸收塔内件的安装位置，使用起重机进行吊装。
在吊装过程中，需谨慎操作，确保安全。
2. 定位吸收塔内件
将吊装好的吸收塔内件按照设计要求准确定位，使用测量工具确保位置准确无误。
3. 连接吸收塔内件
根据设计要求，使用焊接设备将吸收塔内件与周围结构进行连接。
在焊接过程中，要注意焊接质量和安全。
4. 检查验收
安装完成后，对吸收塔内件进行检查验收。
检查安装质量，确保各部件连接牢固，无松动现象。
三、施工注意事项
•操作人员必须经过专业培训，具备相关施工经验。
•施工现场必须设置警示标识，避免他人误入。
•施工过程中要注意安全，搭设好防护设施，减少事故发生的可能性。
•如有特殊情况，应及时停止施工并向相关部门汇报。
四、施工结束
施工完成后，及时清理施工现场，归还使用的工具和设备。
同时，做好施工记录，整理相关资料，以备后续参考。
以上为吸收塔内件安装的施工方案，希望能为相关工作提供参考，并确保施工质量和安全。
吸收塔安装施工方案

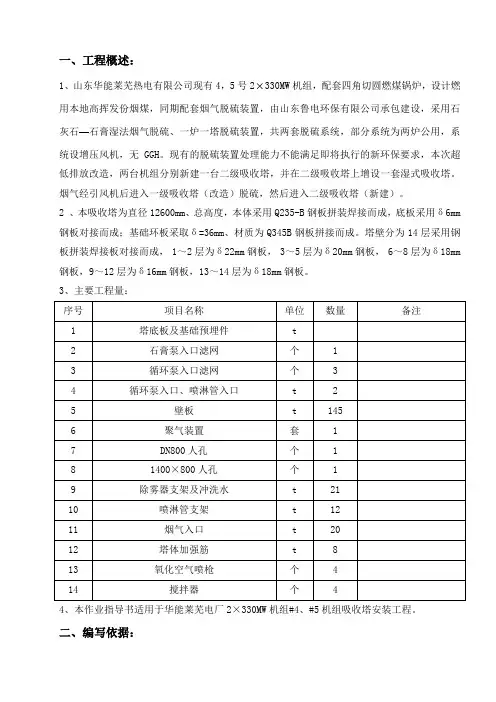

一、工程概述：1、山东华能莱芜热电有限公司现有4，5号2×330MW机组，配套四角切圆燃煤锅炉，设计燃用本地高挥发份烟煤，同期配套烟气脱硫装置，由山东鲁电环保有限公司承包建设，采用石灰石—石膏湿法烟气脱硫、一炉一塔脱硫装置，共两套脱硫系统，部分系统为两炉公用，系统设增压风机，无GGH。
现有的脱硫装置处理能力不能满足即将执行的新环保要求，本次超低排放改造，两台机组分别新建一台二级吸收塔，并在二级吸收塔上增设一套湿式吸收塔。
烟气经引风机后进入一级吸收塔（改造）脱硫，然后进入二级吸收塔（新建）。
2 、本吸收塔为直径12600mm、总高度，本体采用Q235-B钢板拼装焊接而成，底板采用δ6mm 钢板对接而成；基础环板采取δ=36mm、材质为Q345B钢板拼接而成。
塔壁分为14层采用钢板拼装焊接板对接而成， 1～2层为δ22mm钢板， 3～5层为δ20mm钢板， 6～8层为δ18mm 钢板，9～12层为δ16mm钢板，13～14层为δ18mm钢板。
3、主要工程量：序号项目名称单位数量备注1 塔底板及基础预埋件t2 石膏泵入口滤网个 13 循环泵入口滤网个 34 循环泵入口、喷淋管入口t 25 壁板t 1456 聚气装置套 17 DN800人孔个 18 1400×800人孔个 19 除雾器支架及冲洗水t 2110 喷淋管支架t 1211 烟气入口t 2012 塔体加强筋t 813 氧化空气喷枪个 414 搅拌器个 44、本作业指导书适用于华能莱芜电厂2×330MW机组#4、#5机组吸收塔安装工程。
二、编写依据：1、同方环境股份有限公司设计的施工图纸。
2、厂家有关设备资料。
3、《电力建设工程施工技术管理导则》（2002年版）。
4、电力建设施工技术规范 (第2部分：锅炉机组DL 。
5、电力建设施工质量验收及评价规程（第2部分：锅炉机组DLT ）。
6、电力建设施工质量验收及评定规程 (第7部分：焊接DLT 。
吸收塔施工方案
吸收塔施工方案吸收塔施工方案一、工程概况吸收塔是工业废气处理系统中的重要设备，主要用于对废气中的有害气体进行去除。
本文将介绍吸收塔的施工方案。
二、施工准备1.制定详细的施工计划，包括施工时间、工序安排等。
2.准备施工所需的设备、材料和人力资源。
3.进行现场勘察，了解现场情况，确定塔的具体位置和布置方式。
三、施工方案1.基础施工根据设计要求，进行基础的施工，包括基础开挖、底板浇筑等工作。
2.设备安装安装吸收塔的主体设备，包括反应器、填料层、分布器、排气设备等。
注意设备的定位、固定和连接。
3.管道铺设根据设计要求，进行管道的布置和铺设。
包括进气管、出气管、进液管、出液管等。
4.填料安装将塔内的填料按设计要求进行安装，保证填料的均匀分布和稳定性。
5.附件安装安装塔的附件设备，包括液位计、温度计、流量计等。
确保附件设备的准确性和可靠性。
6.管道连接进行吸收塔与其他设备之间的管道连接，保证连接的牢固和密封性。
7.防腐处理对吸收塔进行防腐处理，保护设备免受化学腐蚀的侵蚀。
四、安全措施1.施工过程中，所有人员必须佩戴安全帽、防护服等个人防护用品，严禁穿拖鞋等不符合安全要求的服饰。
2.施工现场需设置警示标志，明确指示施工区域，防止无关人员进入施工区域。
3.对施工现场进行专人管理，保持施工现场的整洁和有序。
4.进行严格的施工流程管理，确保施工质量和安全性。
5.设备安装完毕后，进行设备调试和试运行，确保设备安全可靠。
五、施工进度按照施工计划的安排，根据施工的工序和难度，预计施工周期为30天。
六、施工质量要求1.各项设备安装符合设计要求，设备位置准确，连接牢固。
2.填料层均匀分布，填料稳定性好。
3.管道连接牢固，无泄漏现象。
4.吸收塔的防腐处理完善，具有较好的耐腐蚀性。
七、施工成本预算根据吸收塔的具体规模和设备要求，初步预计施工成本为X 万元。
八、施工风险评估1.施工现场存在危险因素，如高空作业、化学药品等，需要采取相应的安全措施，确保施工人员的安全。
吸收塔有限空间施工四措两案

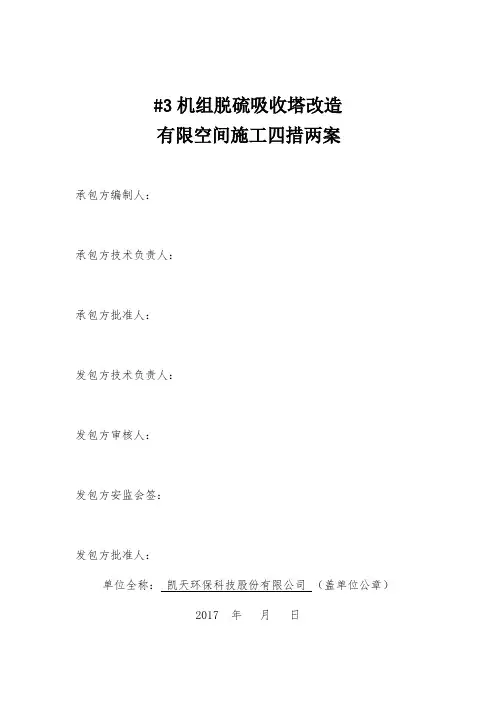

#3机组脱硫吸收塔改造有限空间施工四措两案目录一、编写说明二、编制依据三、工程概况四、吸收塔有限空间作业组织措施五、吸收塔有限空间作业技术措施六、吸收塔有限空间作业安全措施七、吸收塔有限空间作业环保措施八、吸收塔有限空间作业施工方案九、吸收塔有限空间作业事故应急救援预案十、危险点分析及预控一、编写说明为大唐华银电力股份有限公司耒阳分公司2×300MW燃煤机组#3机组脱硫增容改造。
依据《大唐华银电力股份有限公司耒阳分公司有限空间作业安全管理规定》制定脱硫吸收塔有限空间作业施工方案。
二、编制依据2.1 《中华人民共和国安全生产法》2.2 《密闭空间作业职业危害防护规范》2.3 《电业安全工作规程》2.4 《有限空间安全作业五条规定》（安监总局）2.5 《中国大唐集团公司受限空间作业防止人身伤亡事故重点要求》（安生〔2010〕50号）三、工程概况3.1概述工程名称：大唐华银股份有限公司耒阳分公司#3机组超低排放改造工程建设地点：耒阳市振兴路185号工程性质：脱硫增容改造工程规模：300MW机组脱硫系统3.2工程范围及工程量3.2.1在原吸收塔6m处抬升增高4.3米，新增加壁板厚度为12mm。
在原吸收塔22.2米处，（7.5米处抬升增高4.3米后标高变为26.5m）抬升增高7.35米；新增加壁板厚度为8mm。
在最19.5米增设一层2205合金托盘。
3.2.2保留原有除雾器，对原有除雾器损坏部分进行维修。
3.2.3拆除原有喷淋装置及托盘架，相应喷淋管道及喷嘴重新布置。
3.2.4塔体新增钢板防腐，并对塔内防腐检查及修复。
四、吸收塔有限空间作业组织措施前言：吸收塔中安装作业，包括吸收塔内积浆清理、设备安装、玻璃鳞片修补等，属于二级有限空间作业，存在有害气体（一氧化碳、二氧化硫、硫化氢、氨气、稀释剂等）中毒、缺氧窒息、高空落物、高空坠落、人员误关、火灾等作业危险，本措施作为吸收塔内具体作业的补充文件，在施工前，工作负责人必须组织工作班成员学习，使每个成员熟悉现场的危险因素，掌握事故应急救援方法，避免人身事故发生。
吸收塔脚手架搭设及拆除施工规划方案

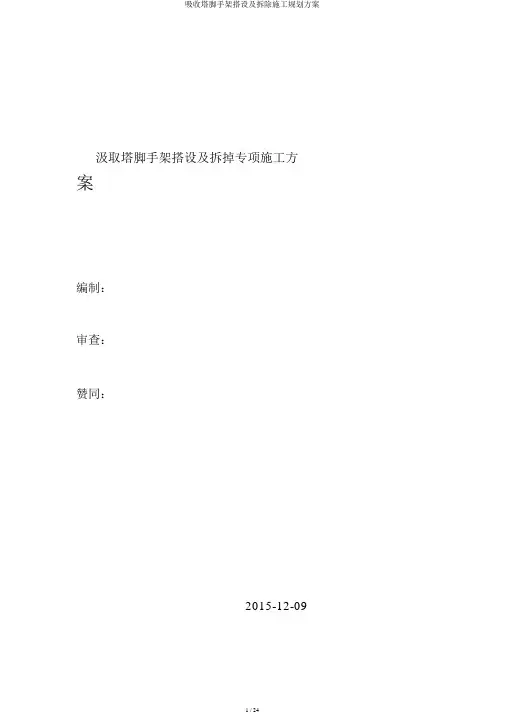

汲取塔脚手架搭设及拆掉专项施工方案编制：审查：赞同：2015-12-09目录1.施工概略 (1)2.依照的图纸、文件及标准 (1)3.脚手架结构 (1)4.施工准备 (2)5.主要搭设程序 (2)6.脚手架拆掉 (4)7.注意事项 (4)8.安全措施 (4)脚手架安全承载力计算 (6)附表 1 脱硫设备烟道安装工程强迫性条则履行状况检查表附表 2：绿色施工实行计划表工作危险源辨别（ JHA）重要风险作业及控制举措重要环境要素及控制举措表重要风险作业危险控制举措考证表#4 汲取塔脚手架搭设及拆掉1.施工概略热电生产中心撤消旁路烟道改造项目，新建#4 汲取塔，汲取塔上部直径φ3.8m 、下部直径φ 8.6m ，汲取塔顶标高 40m 。
现阶段汲取塔需要搭设的脚手架有：汲取塔原烟道进口组合安装用脚手架搭设、汲取塔内部施工脚手架搭设。
2.依照的图纸、文件及标准工程建设标准强迫性条则《电力工程部分》2011 版电力建设安全工作规程电力建设安全健康与环境管理工作规定 2002-01-21建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工特种人员管理规定 2008《火电厂烟气脱硫工程施工质量查收及评定规程》（DLT 5417-2009）《建设工程安全生产管理条例》 2000 年 1 月 30 日公布并实行火力发电建设工程启动试运及查收规范 DL/T5437 -2009总平面图、汲取塔安装图纸3.脚手架结构3.1 汲取塔内部施工脚手架搭设①在汲取塔内部中心搭设井字架，高度至塔内顶部以下 1m 处；井字架横向纵向均设置 6 排立杆，立杆间距均为，井字架立面设置剪刀撑。
②沿汲取塔内壁整圈搭设环形双排脚手架，高度至塔顶以下1m 处；双排脚手架宽度，凑近筒壁立杆间距，，脚手架每层高度不超过，环形脚手架与塔中心的井字脚手架相连，使之更坚固稳固，注意小横杆要与塔壁留有起码 150mm-200mm 的空隙，每层脚手架上铺设双跳板并绑扎。
某电厂吸收塔安装施工方案

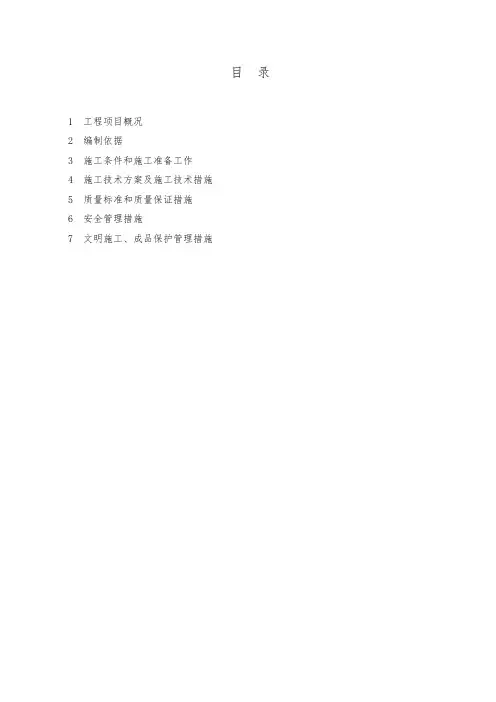

目录1工程项目概况2编制依据3施工条件和施工准备工作4施工技术方案及施工技术措施5质量标准和质量保证措施6安全管理措施7文明施工、成品保护管理措施1、工程项目概况1.1、**有限公司2×330MW燃煤锅炉烟气脱硫工程是由北京**公司总承包，建设一个投资低、运行维护经济合理、运行方便的副产品利用型烟气脱硫系统。
大部分设备采用国产化设备，部分设备及部件采用进口。
1.2、该工程包含烟气主流程系统和石灰乳制备系统及石膏处理系统两个辅助系统，共三个系统。
其中烟气主流程系统从炉后引风机出来的未处理烟气→升压风机升压→GGH加热器→吸收塔脱硫处理→GGH加热器加热→烟囱。
1.3、本次安装的吸收塔为整个脱硫工程的核心设备，是烟气脱硫反应的场所，整个吸收塔高度为：38.506m，内径为：13.100m，由底板梁、底板、21层围板、顶板加固筋、进出口烟道及内部喷淋、喷嘴、除雾器等构成。
2、编制依据2.1、《**有限公司脱硫工程施工组织设计》；2.2、图纸：2.2.1、吸收塔制作安装图：T050S-J0501；2.2.2、**有限公司烟气脱硫工程初步设计工艺部分；2.3、引用技术规范及标准：2.3.1、《FGD制造施工及验收技术规范》（2000年A版）北京**工程有限公司企业标准；2.3.2、《电力建设施工及验收技术规范》锅炉机组篇（DL/T5047-95）；2.3.3、《火力发电厂焊接技术规程》DL/T869-2004；2.3.4、《电力建设安全工作规程》火电发电厂部分（DL/5009.1-2002）；2.3.5、《钢结构工程施工质量验收规范》（GB50205-2002）。
2.3.6、（83）水电基火字第137号《火电施工质量检验及评定标准》加工配置篇。
3、施工条件和施工准备工作3.1施工条件3.1.1待装设备运至现场，且设备经开箱、清点、验证确认完好。
3.1.2施工机具、施工人员到位，具备安装能力。
3.1.3凡影响设备安装的建筑施工应完工，施工现场清洁无杂物，并做好土建交付安装中间验收交接书。
吸收塔内部设备拆除、安装方案(标准模板)
目录一、编制说明及依据二、工程概况三、施工准备工作四、施工结构设置五、作业流程六、作业办法及工艺要求七、质量标准和质量保证措施八、职业安全与环境管理九、应急措施十、现场监督管理体系十一、危险源分析十三、环境因素分析、编制说明及依据1.1编制说明本工程为安徽芜湖电厂脱硫改造工程。
因施工工期紧，且施工工程量较大，吸收塔内部设备拆除和安装工作是本工程的难点和重点，为保证本工程的顺利进行，特编制本施工方案。
1.2编制依据1.2.1芜湖电厂一期×机组脱硫提效改造施工图纸1.2.2《电力建设施工质量验收及评价规程》第部分 (锅炉机组) 。
1.2.3《电力建设施工质量验收及评价规程》加工配置篇。
1.2.4《火电厂烟气脱硫工程施工质量验收及评定规程》。
1.2.5《火电厂烟气脱硫吸收塔施工及验收规程》。
1.2.6《火力发电厂焊接技术规范》。
1.2.7《电力建设安全工作规程》—。
1.2.8《工程建设标准强制性条文》电力部分版。
1.2.9《重要用途钢丝绳》。
1.2.10本工程其它技术文件要求等同。
、工程概况工程名称：安徽华电芜湖发电有限公司一期×机组烟气超低排放脱硫改造工程。
建设地点：芜湖市繁昌县下团洲，东北距芜湖市约。
工程规模和性质：本工程对×燃煤发电机组脱硫超低排放改造。
质量标准：达到国家和电力行业最新质量检验评定优良标准，满足达标投产要求。
工程范围简介本工程脱硫改造主要内容是：本工程将原吸收塔加高、检测并加固，将吸收塔入口烟道转向度，原吸收塔及进出口烟道进行改造，在吸收塔入口上方米位置增加旋汇耦合器，原有浆液循环泵不变，将现有的层喷淋层全部更换，更换的喷淋层覆盖率为。
并在现有喷淋层上方米处增加一层喷淋层，新增喷淋系统流量为，扬程为米，电机功率，新喷淋层覆盖率为，并在对应的喷淋层下方加装聚气环，同时为提高浆液停留时间及浆池浆液裕度，将吸收塔下部浆池提高米。
上部除雾器更换为离心管束式除尘器，并加装对应的冲洗水系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2.1检修期间进行吸收塔的更换，时间紧，任务重。
2.2.2设备拆除要求：
塔拆除前先拆除附塔管线、电气、仪表配件，所有管线、仪表、照明灯具等均需要利旧，因此需要采取可靠的措施进行保护性拆除，拆下的部件要注意妥善保管，防止损坏。
塔的分段位置确定及要求：
在塔中间部位选择有操作平台的位置作为原有吸收塔吊装分段位置，利用平台，便于切割操作。
2.3 新吸收塔安装要求
设备的吊装吊耳应在设备制造厂焊完，吊耳的规格、吊耳的方位待最终设计图交付后确定。
设备安装前，应确定其标高、方位，然后根据基础验收情况按照规范要求准备垫铁，并在设备就位前把垫铁摆放好且找水平。就位后找正采用经纬仪进行测量，其垂直度误差必须控制在有关标准规范的要求之内；
塔盘的安装待塔安装找正并二次灌浆后进行，安装由下而上进行，安装质量须符合有关标准规定。
（5）设备内件、附件规格尺寸及数量与装箱单所述一致。
（6）分段到货塔设备应着重检查对口处椭圆度及外圆周长之差是否符合规范要求，以保证对口顺利进行。
4.2.1.3. 塔内件一律存放在指定的成品仓库。根据现场情况，检查验收合格后，运抵现场安装就位。塔体一律按指定道路进场,并摆放到指定位置,减少二次搬运。
4.1.2新塔施工程序：
4.2 施工技术方案
吸收塔的更换包括两部分内容：一是原吸收塔拆除，二是新吸收塔吊装。
吸收塔的拆除采用500吨汽车吊进行，分二段拆除。拆除后吸收塔外运到指定地点，切割的方法采用氧气乙炔火焰切割，切割部位以中间平台上的原有焊道，注意先将塔内部件的切割。吊装及吊耳详见吊装方案。
新吸收塔的吊装采用500吨汽车吊进行，分二段吊装，吊装前完成梯子平台和附塔管线的安装工作。吊装前进行基础验收，合格后进行吊装，空中组对焊接1道口。焊道按照图纸要求进行射线探伤，合格后进行水压试验，水压合格后进行塔内件和附塔管线的安装工作和塔体的保温。
经营管理：李建华
生产调度：方运海
安全管理：武敬林
技术负责人：徐树立
供应负责人：蒋 荣
施 工人 员：15人
4、主要施工方案
4.1 施工程序
4．1．1原塔拆除施工程序
停产——塔及附塔管线吹扫合格---打开人孔通风——塔内可燃气体化验取样分析——办理有限空间作业手续——拆除分段处塔盘——切割影响分段的塔内件（降液板等）——拆除附塔管线、照明灯具、仪表等——焊接吊耳——吊车就位——第一段挂钩——切割分段处塔壁——吊拆第一段——第二段挂钩——拧拆地脚螺栓螺母——吊拆第二段。
切割前，打开所有塔的人孔，通风透气，待塔内可燃气体分析合格后，办理有限空间作业手续，由距离分段处最近的人孔进入到分割段塔内，拆除相关的塔盘，将影响塔分段切割的塔内件如降液板等割除。
为保证吊装安全，拆除的塔内件要全部清理到地面，或放到下一段塔内绑扎固定好，防止吊装过程脱落。
按照吊装要求焊接吊装吊耳。吊装后原有吸收塔及时装车外运。
4.2.1.2 设备到货的验收：
现场到货后的设备必须进行验收，并做好记录。（1）源自求施工单位与业主及供货方共同参与。
（2）交付安装的设备及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件。
（3）设备外观不应有损坏变形及锈蚀。
（4）设备名称、类别、型号及规格符合设计要求，设备外形尺寸、管口数量及配对法兰方位符合图纸要求。
施工组织设计审批意见单
施工组织设计名称
华北石化二催化装置检修吸收塔更换施工方案
编制单位
河北华北石油工程建设有限公司
各
专
业
编
制
人
年月日
审
核
人
职务：项目总工程师
签名：
年月日
批
准
意
见
职务：项目经理
签名：
年月日
1、编制依据
1.1 华北石化公司 二催化装置检修计划；
1.2施工现场条件和施工人员以往施工经验；
1.3 华北石化提供的设备数据表和相关图纸；
为减少高空作业，塔器到场后原则上在地面上用钢架垫起1.5m左右，对不影响吊装的梯子平台和附塔管道应在地面一起安装。
设备在中交前其内部均应清扫清洁，并作好“隐蔽工程记录”，经有关方联合检查确认后封闭。
水压试验：塔安装焊接完成后进行水压试验。
保温：保温在水压试验后进行。
3、施工组织
项目经理：肖 鹏
项目副经理：费义和
备注：
1、属地单位，即为项目实施所在地；相关专业：非特指，即为属地工艺、设备、安全管理人员；负责人为属地一把手。
2、处室栏中涉及相关专业，非特指，即为处室与该项目涉及业务关联的管理人员，处室负责人可依据项目内容提出要求，分管业务负责人为业务主管或分管业务副处长。
3、关联单位，项目涉及仪电、机械、计量等专业的，相关二级单位参与会审，主要包括仪电运行部、检维修公司、行政事务部等单位，项目不涉及单位不参加会签。
单 位
审 核 意 见
属地单位
相关专业
年 月 日
负责人
年 月 日
生产运行处
相关专业
年 月 日
分管业务负责人
负责人
年 月 日
机动设备处
相关专业
年 月 日
分管业务负责人
年 月 日
负责人
年 月 日
质量安全环保处
相关专业
年 月 日
分管业务负责人
年 月 日
负责人
年 月 日
关联单位
负责人
年 月 日
公司主管领导
年 月 日
1.4《化工塔类设备施工及验收规范》HGJ211-85；
2、
2.1 工程简介
华北石化公司120万吨年催化 检修期间更换吸收塔1台，规格为∮2200*40609，重45余吨。分2段到货现场安装。安装前需要先将原吸收塔拆除，拆除时要注意保护设备基础及地脚螺栓，垫铁等，均要求利旧使用。
2.2 施工特点和要求
4.2.1验收工作
设备到货后先进行检查验收，设备安装前验收基础，并准备垫铁及安装工具。
4.2.1.1 设备基础的验收：
设备的基础应符合设计图纸及相应规范的要求且设备必须在设备基础验收合格；本塔基础为利旧基础，吊装前在基础上要重新画出明显的标高基准线、纵横中心线。
基础灌浆层应铲好麻面，基础表面不得有油污或疏松层，放置垫铁处(至周边50mm)应铲平。
