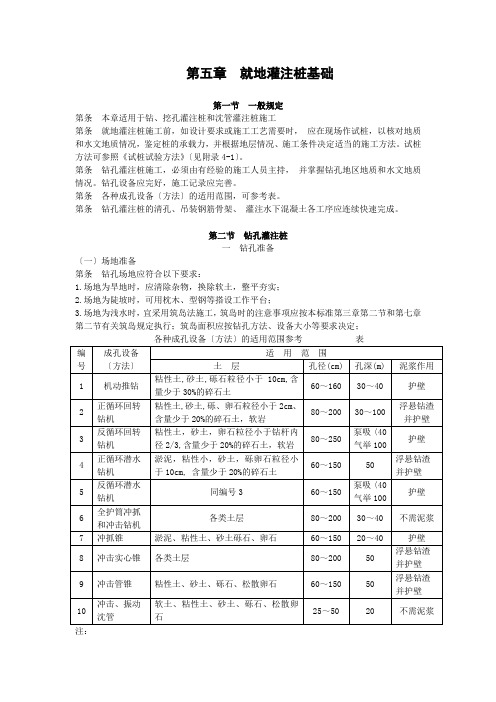

第五章就地灌注桩基础第一节一般规定第条本章适用于钻、挖孔灌注桩和沈管灌注桩施工第条就地灌注桩施工前，如设计要求或施工工艺需要时，应在现场作试桩，以核对地质和水文地质情况，鉴定桩的承载力，并根据地层情况、施工条件决定适当的施工方法。
试桩方法可参照《试桩试验方法》〔见附录4-1〕。
第条钻孔灌注桩施工，必须由有经验的施工人员主持，并掌握钻孔地区地质和水文地质情况。
钻孔设备应完好，施工记录应完善。
第条各种成孔设备〔方法〕的适用范围，可参考表。
第条钻孔灌注桩的清孔、吊装钢筋骨架、灌注水下混凝土各工序应连续快速完成。
第二节钻孔灌注桩一钻孔准备〔一〕场地准备第条钻孔场地应符合以下要求：1.场地为旱地时，应清除杂物，换除软土，整平夯实；2.场地为陡坡时，可用枕木、型钢等搭设工作平台；3.场地为浅水时，宜采用筑岛法施工，筑岛时的注意事项应按本标准第三章第二节和第七章第二节有关筑岛规定执行；筑岛面积应按钻孔方法、设备大小等要求决定；①土的名称按照《公路桥涵地基与基础设计标准》JTJ024-85的规定；②单轴极限抗压强度小于30Mpa的岩石称软岩；大于30Mpa的称硬岩；小于5Mpa的称极软岩；③正反循环回转钻机〔包括潜水钻机〕附装坚硬牙轮钻头，可钻抗压强度达100Mpa的硬岩；④表中所列各种钻孔设备〔方法〕适用的成孔直径和孔深，系指国内一般情况下的适用范围，随着钻孔设备不断改良，设备功率增强，辅助措施提高，成孔直径和孔深的范围将逐渐增大。
4.场地为深水或淤泥层较厚时，可搭设工作平台，平台须牢固稳定，能承受工作时所有静、动荷载，并考虑施工机械能安全进出；如水流平稳，水位升降缓慢，全部工序要在船舶或浮箱上进行，但须锚碇稳固，桩位准确；如流速较大，但河床可以整理平顺时，可采用钢板或钢丝网水泥薄壁浮运沈井，就位后灌水下沉至河床，然后在其顶部搭设工作平台，在其底部安设护筒；浮运沈井的要求，可参照本标准第七章有关规定处理；在某些情况下，可在钢板桩围堰内搭设钻孔平台。
钻孔灌注桩施工规程.doc 钻孔灌注桩施工规程第一章 总则1.1 项目概况1.2 规范依据1.3 施工单位及责任第二章 施工前准备2.1 钻孔灌注桩设计2.2 施工方案制定2.3 施工人员培训2.4 施工机械设备准备2.5 施工材料准备2.6 施工现场布置第三章 施工工艺流程3.1 钻孔施工准备3.2 钻孔施工操作3.3 钻孔强度检测3.4 桩身清洗3.5 灌注材料配制3.6 灌注操作第四章 施工质量控制4.1 施工质量要求4.2 施工质量检验4.3 施工记录填写4.4 施工问题处理第五章 施工安全措施5.1 安全生产组织5.2 施工现场安全管理5.3 作业人员防护5.4 施工机械设备安全操作第六章 施工验收6.1 施工质量验收6.2 验收标准6.3 验收文件备案附件：设计图纸、施工方案、试验报告等。
法律名词及注释：1. 钻孔灌注桩：一种利用钻机进行钻探取土，然后在孔洞内灌注混凝土而形成的桩体。
2. 施工质量验收：对施工质量进行系统检查、测试、评定并填写相关验收文件的活动。
3. 施工质量检验：通过对施工工艺、施工过程、施工质量等方面进行监督检验，确保施工质量符合规范要求。
------------------------------------------------------------------------------------------------------------------钻孔灌注桩施工规程第一章 项目概述1.1 项目背景1.2 工程范围1.3 规范依据第二章 施工组织2.1 施工单位2.2 施工人员2.3 施工设备与材料准备第三章 施工准备3.1 钻孔灌注桩设计3.2 施工方案制定3.3 施工现场准备第四章 施工过程4.1 钻孔施工4.1.1 钻孔机械与设备安装4.1.2 钻孔操作要点4.1.3 钻孔质量控制4.2 桩身清洗4.2.1 清洗工艺流程4.2.2 清洗设备与材料4.3 灌注材料配制4.3.1 材料种类与比例4.3.2 配制工艺4.4 灌注操作4.4.1 灌注工艺流程4.4.2 灌注设备与管道4.4.3 灌注质量控制第五章 施工质量验收5.1 施工质量检查5.2 施工质量验收5.3 验收标准第六章 施工安全与环保6.1 作业人员安全要求6.2 施工现场安全防护6.3 施工环保措施附件：钻孔灌注桩设计图纸、施工方案、质量检测报告。

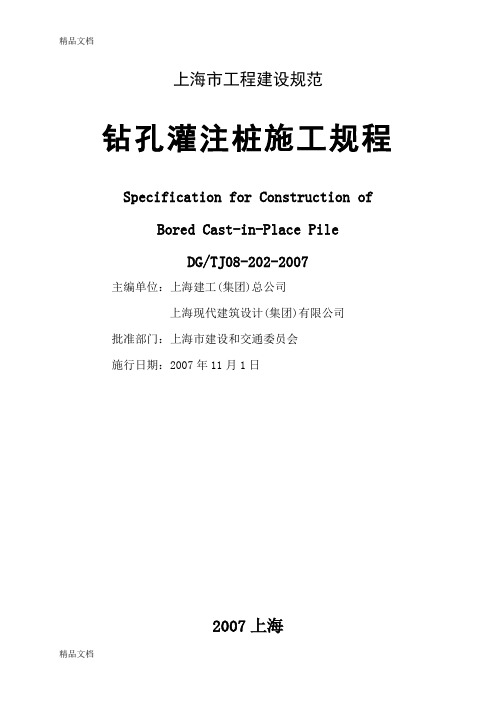

上海市工程建设规范钻孔灌注桩施工规程Specification for Construction of Bored Cast-in-Place PileDG/TJ08-202-2007主编单位：上海建工(集团)总公司上海现代建筑设计(集团)有限公司批准部门：上海市建设和交通委员会施行日期：2007年11月1日2007上海上海市建设和交通委员会沪建交[20071531号上海市建设和交通委员会关于批准《钻孔灌注桩施工规程》为上海市工程建设规范的通知各有关单位：由上海市建工(集团)总公司和上海现代建筑设计(集团)有限公司主编修订的《钻孔灌注桩施工规程》，经技术审查和我委审核，现批准为上海市工程建设规范，统一编号DG/TJ08-202-2007，自2007年11月1日起实施。
原《钻孔灌注桩施工规程》(DBJ08-202-92)同时废止。
本规范由市建设交通委负责管理、市建工(集团)总公司或上海现代建筑设计(集团)有限公司负责解释。
上海市建设和交通委员会二○○七年八月七日前言本规程根据上海市建设和交通委员会沪建建[2006]第183号《2006年上海市工程建设地方规范制定、修定计划》的通知要求。
由上海建工(集团)总公司和上海现代设计(集团)有限公司主编。
修订过程中，编制组结合近年来上海地区钻孔灌注桩施工工艺发展的现状和特点，进行了广泛的调查研究，在反复征求意见的基础上，完成了本规程的修订。
本规程提出了针对性较强的施工工艺方法和规定，规程的修订和实施将有利于促进技术进步、完善工艺水平和工程质量水平的不断提高。
本规程的主要内容是：1、总则；2、术语；3、基本规定；4、成孔；5、清孔；6、钢筋笼施工；7、混凝土施工；8、特种钻孔灌注桩；9、安全和环境保护。
钻孔灌注桩工程质量要求按照《建筑地基基础工程施工质量验收规范》(GB 50202)执行。
本规程内容可能不尽完善，请各有关单位和人员在执行本规程时，将意见和建议及时告知上海建工(集团)总公司(地址：上海福山路33号，邮编：200120)或上海现代设计(集团)有限公司(地址：上海石门二路258号，邮编：200041)，以供今后修订时参考。

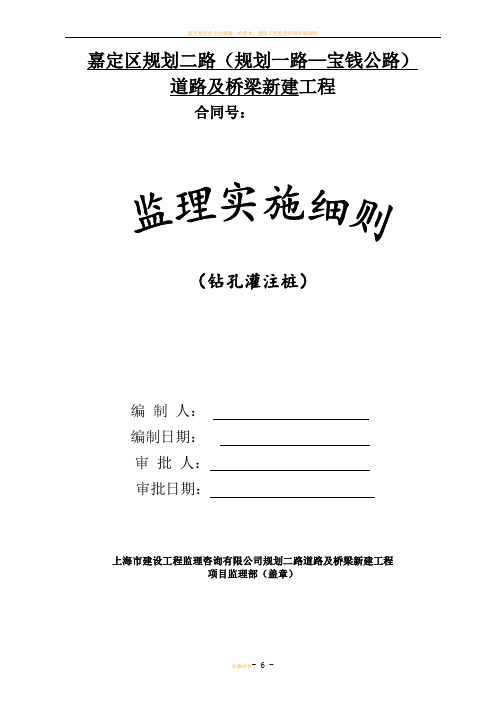

嘉定区规划二路（规划一路—宝钱公路）道路及桥梁新建工程合同号：（钻孔灌注桩）编制人：编制日期：审批人：审批日期：上海市建设工程监理咨询有限公司规划二路道路及桥梁新建工程项目监理部（盖章）目录第一章工程概况第二章监理工作依据和控制目标一．监理工作依据二．监理工作目标第三章监理工作流程一．钻孔灌注桩施工工艺流程二．钻孔灌注桩质量控制监理工作流程三．分项/隐蔽工程验收程序流程第四章施工质量控制一．开工准备工作检查二．工序质量要求三．监理检查、验收和质量评定四．桩头处理第一章专业工程概况及特点规划二路道路新建工程位于嘉定区外冈镇，南起规划一路，北至宝钱公路，道路规划红线24m。
沿线跨越的河道有郭泽塘、小黄泾，需新建桥梁2座。
道路全长1394.92m，桩号：K0+023~K1+417.92，本标段道路为城市支路。
郭泽塘桥堍处为农田下部结构采用实体墙式桥墩，双排桩布置，共60根直径为800的钻孔灌注桩；小黄泾为区域内排水河道，无通航要求。
下部结构桥墩采用排架式，桥台采用埋置式。
双排桩布置，共36根直径为800的钻孔灌注桩。
第二章监理依据和控制目标一．监理工作依据1.《公路工程施工监理规范》（JTG G10-2006）2.上海市标准《钻孔灌注桩施工规程》DG/TJ08-202-20073.《上海市地基基础设计规程》DGJ08-11-20104.《市政公用工程质量检验评定标准汇编》5.经批准的工程设计图纸及设计文件6.经业主和监理工程师审查批准的施工组织设计和其他技术文件二．监理工作目标1．质量控制目标追求施工工艺和工程质量的和谐统一，采用科学、先进的检测手段和方法，严格监督工程承包商履行施工承包合同，钻孔灌注桩分项工程质量等级达到交通部现行《公路工程质量检验标准》的合格等级。
2．进度控制目标灌注桩工程计划2016年1月30日开工至2016年月日全部完成。
3．投资控制目标广泛收集本地气象、水文资料，仔细分析工程地质和水下地形，对灌注桩风险有充分的估计，加强预控力度，杜绝安全、质量事故，减少不可抗力损失，努力把灌注桩风险降到最低。

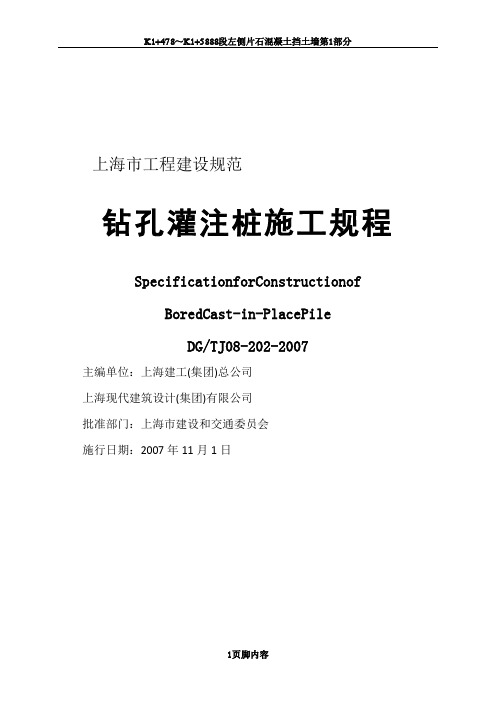

上海市工程建设规范钻孔灌注桩施工规程SpecificationforConstructionofBoredCast-in-PlacePileDG/TJ08-202-2007主编单位：上海建工(集团)总公司上海现代建筑设计(集团)有限公司批准部门：上海市建设和交通委员会施行日期：2007年11月1日2007上海上海市建设和交通委员会沪建交[20071531号上海市建设和交通委员会关于批准《钻孔灌注桩施工规程》为上海市工程建设规范的通知各有关单位：由上海市建工(集团)总公司和上海现代建筑设计(集团)有限公司主编修订的《钻孔灌注桩施工规程》，经技术审查和我委审核，现批准为上海市工程建设规范，统一编号DG/TJ08-202-2007，自2007年11月1日起实施。
原《钻孔灌注桩施工规程》(DBJ08-202-92)同时废止。
本规范由市建设交通委负责管理、市建工(集团)总公司或上海现代建筑设计(集团)有限公司负责解释。
上海市建设和交通委员会二○○七年八月七日前言本规程根据上海市建设和交通委员会沪建建[2006]第183号《2006年上海市工程建设地方规范制定、修定计划》的通知要求。
由上海建工(集团)总公司和上海现代设计(集团)有限公司主编。
修订过程中，编制组结合近年来上海地区钻孔灌注桩施工工艺发展的现状和特点，进行了广泛的调查研究，在反复征求意见的基础上，完成了本规程的修订。
本规程提出了针对性较强的施工工艺方法和规定，规程的修订和实施将有利于促进技术进步、完善工艺水平和工程质量水平的不断提高。
本规程的主要内容是：1、总则；2、术语；3、基本规定；4、成孔；5、清孔；6、钢筋笼施工；7、混凝土施工；8、特种钻孔灌注桩；9、安全和环境保护。
钻孔灌注桩工程质量要求按照《建筑地基基础工程施工质量验收规范》(GB50202)执行。
本规程内容可能不尽完善，请各有关单位和人员在执行本规程时，将意见和建议及时告知上海建工(集团)总公司(地址：上海福山路33号，邮编：200120)或上海现代设计(集团)有限公司(地址：上海石门二路258号，邮编：200041)，以供今后修订时参考。

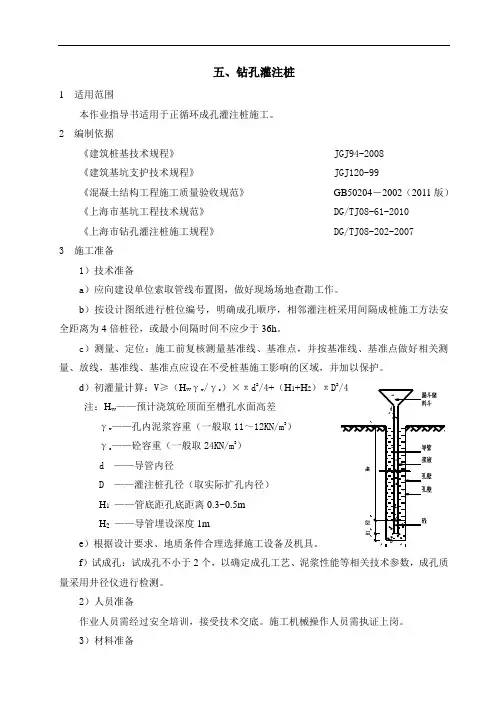

五、钻孔灌注桩1 适用范围本作业指导书适用于正循环成孔灌注桩施工。
2 编制依据《建筑桩基技术规程》 JGJ94-2008《建筑基坑支护技术规程》 JGJ120-99《混凝土结构工程施工质量验收规范》GB50204－2002（2011版）《上海市基坑工程技术规范》 DG/TJ08-61-2010《上海市钻孔灌注桩施工规程》 DG/TJ08-202-20073 施工准备1）技术准备a）应向建设单位索取管线布置图，做好现场场地查勘工作。
b）按设计图纸进行桩位编号，明确成孔顺序，相邻灌注桩采用间隔成桩施工方法安全距离为4倍桩径，或最小间隔时间不应少于36h。
c）测量、定位：施工前复核测量基准线、基准点，并按基准线、基准点做好相关测量、放线，基准线、基准点应设在不受桩基施工影响的区域，并加以保护。
d）初灌量计算：V≥（H wγw/γc）×πd2/4+（H1+H2）πD2注：H w——预计浇筑砼顶面至槽孔水面高差——孔内泥浆容重（一般取11～12KN/m3）γw——砼容重（一般取24KN/m3）γcd ——导管内径D ——灌注桩孔径（取实际扩孔内径）H1——管底距孔底距离0.3~0.5mH2——导管埋设深度1me）根据设计要求、地质条件合理选择施工设备及机具。
f）试成孔：试成孔不小于2个，以确定成孔工艺、泥浆性能等相关技术参数，成孔质量采用井径仪进行检测。
2）人员准备作业人员需经过安全培训，接受技术交底。
施工机械操作人员需执证上岗。
3）材料准备a）黏土、膨润土、火碱（适用于原土造浆困难的地层）。
b）钢筋：按设计规格、数量进场，质保资料齐全、复试合格。
c）砼：选择合格供应商，确定砼配比。
坍落度应为18-22cm，和易性良好,初凝时间不应小于运输时间和灌注时间之和的2倍且不小于8h。
4）设备准备a）钻机组装完成，并经专业单位检测合格。
b）泥浆循环设备试运行。
c）测量仪器检测合格。
5）作业条件a）对影响施工的场地及障碍物进行处理，现场排水系统顺畅，尽量采用硬地坪施工。

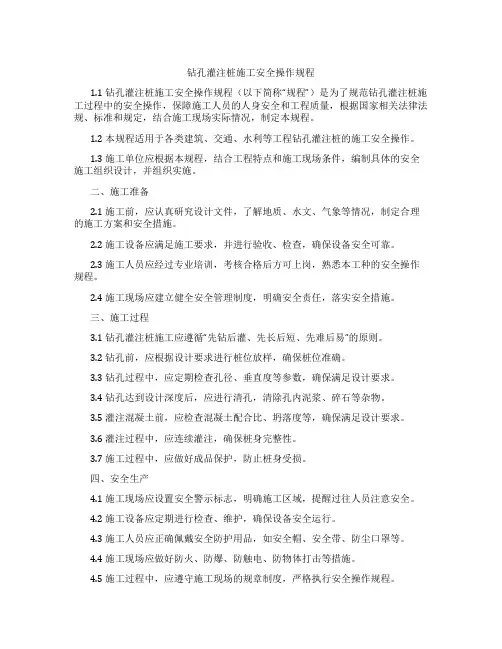

钻孔灌注桩施工安全操作规程1.1 钻孔灌注桩施工安全操作规程（以下简称“规程”）是为了规范钻孔灌注桩施工过程中的安全操作，保障施工人员的人身安全和工程质量，根据国家相关法律法规、标准和规定，结合施工现场实际情况，制定本规程。
1.2 本规程适用于各类建筑、交通、水利等工程钻孔灌注桩的施工安全操作。
1.3 施工单位应根据本规程，结合工程特点和施工现场条件，编制具体的安全施工组织设计，并组织实施。
二、施工准备2.1 施工前，应认真研究设计文件，了解地质、水文、气象等情况，制定合理的施工方案和安全措施。
2.2 施工设备应满足施工要求，并进行验收、检查，确保设备安全可靠。
2.3 施工人员应经过专业培训，考核合格后方可上岗，熟悉本工种的安全操作规程。
2.4 施工现场应建立健全安全管理制度，明确安全责任，落实安全措施。
三、施工过程3.1 钻孔灌注桩施工应遵循“先钻后灌、先长后短、先难后易”的原则。
3.2 钻孔前，应根据设计要求进行桩位放样，确保桩位准确。
3.3 钻孔过程中，应定期检查孔径、垂直度等参数，确保满足设计要求。
3.4 钻孔达到设计深度后，应进行清孔，清除孔内泥浆、碎石等杂物。
3.5 灌注混凝土前，应检查混凝土配合比、坍落度等，确保满足设计要求。
3.6 灌注过程中，应连续灌注，确保桩身完整性。
3.7 施工过程中，应做好成品保护，防止桩身受损。
四、安全生产4.1 施工现场应设置安全警示标志，明确施工区域，提醒过往人员注意安全。
4.2 施工设备应定期进行检查、维护，确保设备安全运行。
4.3 施工人员应正确佩戴安全防护用品，如安全帽、安全带、防尘口罩等。
4.4 施工现场应做好防火、防爆、防触电、防物体打击等措施。
4.5 施工过程中，应遵守施工现场的规章制度，严格执行安全操作规程。
五、环境保护5.1 施工过程中，应妥善处理泥浆、废渣等废弃物，防止污染土壤和水源。
5.2 施工设备应采取降噪措施，减少噪音污染。
5.3 施工现场应做好绿化、洒水等工作，降低扬尘污染。

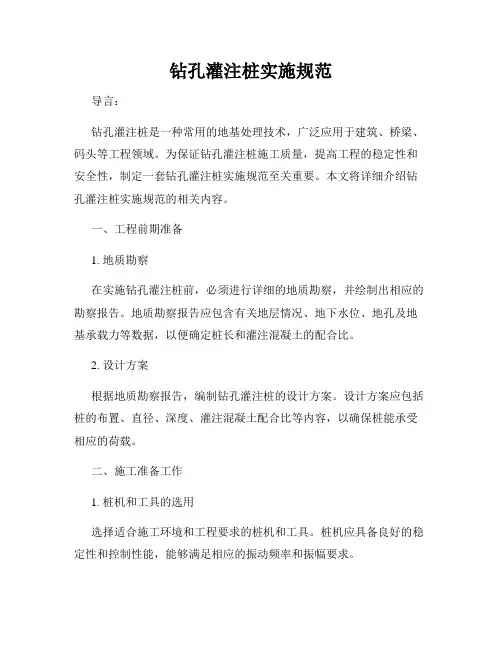

钻孔灌注桩实施规范导言：钻孔灌注桩是一种常用的地基处理技术，广泛应用于建筑、桥梁、码头等工程领域。
为保证钻孔灌注桩施工质量，提高工程的稳定性和安全性，制定一套钻孔灌注桩实施规范至关重要。
本文将详细介绍钻孔灌注桩实施规范的相关内容。
一、工程前期准备1. 地质勘察在实施钻孔灌注桩前，必须进行详细的地质勘察，并绘制出相应的勘察报告。
地质勘察报告应包含有关地层情况、地下水位、地孔及地基承载力等数据，以便确定桩长和灌注混凝土的配合比。
2. 设计方案根据地质勘察报告，编制钻孔灌注桩的设计方案。
设计方案应包括桩的布置、直径、深度、灌注混凝土配合比等内容，以确保桩能承受相应的荷载。
二、施工准备工作1. 桩机和工具的选用选择适合施工环境和工程要求的桩机和工具。
桩机应具备良好的稳定性和控制性能，能够满足相应的振动频率和振幅要求。
2. 施工人员的培训施工人员应经过专业培训，熟悉钻孔灌注桩的施工工艺和安全操作规程。
同时，施工人员需要了解施工计划、工程要求和质量控制要点。
三、施工过程控制1. 钻孔施工根据设计方案要求，在预定的位置进行钻孔施工。
钻孔的直径和深度应符合设计要求，并保持良好的竖直度和直径一致性。
同时，应控制好钻孔进度和进尺速度，确保钻孔壁不塌方。
2. 钻孔清洁钻孔施工完成后，需进行清洁处理，确保孔底和孔壁无杂物和污泥。
清洁操作可使用冲洗、吹风或冲程器等方法，钻孔周围不得有明显湿润或软弱的情况。
3. 钢筋布置钢筋必须正确布置在钻孔内，并与周围土壤或钢筋间保持适当的间隙。
钢筋的直径和数量应符合设计要求，并严格按照施工图纸进行布置。
4. 混凝土灌注混凝土配合比应根据设计要求进行调配。
混凝土灌注时，应采用振捣或压实的方式，确保混凝土充实度和质量。
同时，应适时进行逐层灌注，避免冷缩和割缝等问题。
四、质量检验与验收1. 桩的质量检验在桩具有足够强度和稳定性之前，应进行桩身的质量检验。
质量检验项目包括桩的直径、深度、竖直度、钢筋的质量和数量、桩身是否存在开裂或异物等。

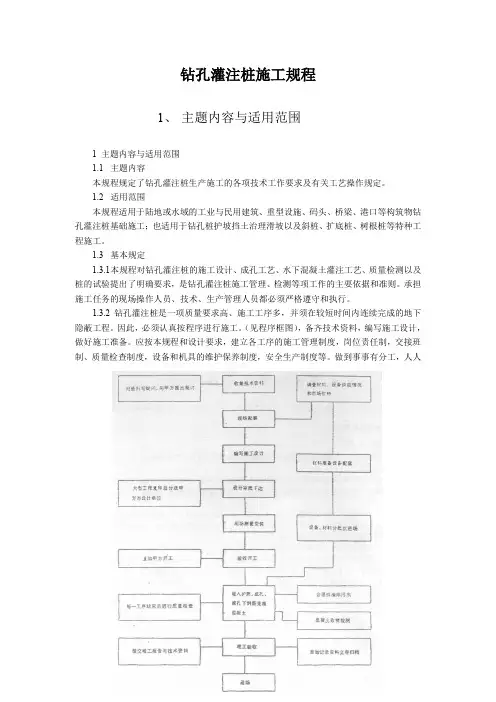

钻孔灌注桩施工规程1、主题内容与适用范围1 主题内容与适用范围1.1主题内容本规程规定了钻孔灌注桩生产施工的各项技术工作要求及有关工艺操作规定。
1.2适用范围本规程适用于陆地或水域的工业与民用建筑、重型设施、码头、桥梁、港口等构筑物钻孔灌注桩基础施工；也适用于钻孔桩护坡挡土治理滑坡以及斜桩、扩底桩、树根桩等特种工程施工。
1.3基本规定1.3.1本规程对钻孔灌注桩的施工设计、成孔工艺、水下混凝土灌注工艺、质量检测以及桩的试验提出了明确要求，是钻孔灌注桩施工管理、检测等项工作的主要依据和准则。
承担施工任务的现场操作人员、技术、生产管理人员都必须严格遵守和执行。
1.3.2钻孔灌注桩是一项质量要求高、施工工序多，并须在较短时间内连续完成的地下隐蔽工程。
因此，必须认真按程序进行施工。
（见程序框图），备齐技术资料，编写施工设计，做好施工准备。
应按本规程和设计要求，建立各工序的施工管理制度，岗位责任制，交接班制、质量检查制度，设备和机具的维护保养制度，安全生产制度等。
做到事事有分工，人人有专责，使施工有秩序地、快节奏地进行。
1.3.3钻孔灌注桩施工，必须坚持质量第一的原则，进行全面质量管理。
特别是严格把好钻孔、清孔、下钢筋笼和灌注混凝土等四道工序。
每一工序完毕时，均应及时进行质量检查，前一道工序质量不符合要求时，必须返工重做，严禁凑合进行下一工序，以免存留隐患。
每一工地应设专职质量检查员，对施工质量进行检查监督。
1.3.4认真贯彻安全生产方针，坚持文明生产。
在施工中应制订并严格执行安全技术措施，正确使用防护设施和劳保用品，确保安全生产。
1.3.5施工过程中要严格执行城市交通管理、环境保护和三废处理等项规定，禁止向下水道或以其他违章方式排放废渣，运输钻渣途中要防止撒漏，避免污染环境。
1.3.6施工中如发现有文物、古迹或其他需要保护的定向设施标记等，应随即报请有关部门处理后，方可继续施工。
2、引用标准2.1直接引用标准JGJ4 工业与民用建筑灌注桩基础设计与施工规程GBJ202 地基与基础工程施工及验收规范GBJ7 建筑地基基础设计规范GBJ301 建筑工程质量检测评定标准JTJ041 公路桥涵施工技术规范2.2配合使用的技术文件公路桥梁钻孔施工操作技术规程（试行）公路桥梁钻（挖）孔灌注桩基础设计施工及试验规则（试行）建筑桩基技术规范（征求意见稿）岩心钻探规程。

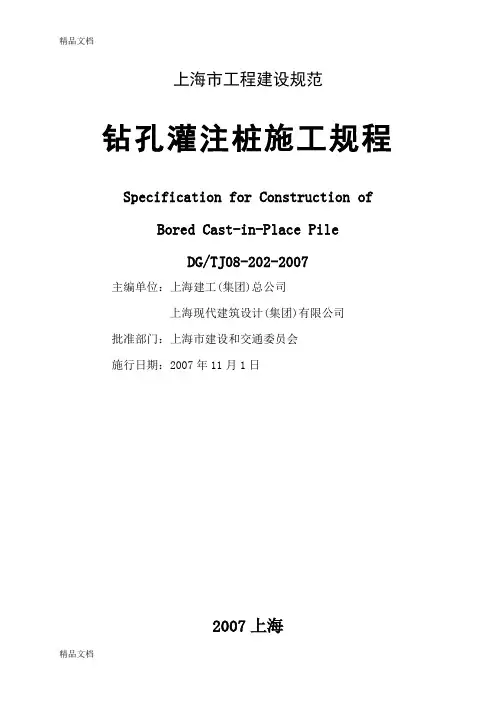

上海市工程建设规范钻孔灌注桩施工规程Specification for Construction of Bored Cast-in-Place PileDG/TJ08-202-2007主编单位：上海建工(集团)总公司上海现代建筑设计(集团)有限公司批准部门：上海市建设和交通委员会施行日期：2007年11月1日2007上海上海市建设和交通委员会沪建交[20071531号上海市建设和交通委员会关于批准《钻孔灌注桩施工规程》为上海市工程建设规范的通知各有关单位：由上海市建工(集团)总公司和上海现代建筑设计(集团)有限公司主编修订的《钻孔灌注桩施工规程》，经技术审查和我委审核，现批准为上海市工程建设规范，统一编号DG/TJ08-202-2007，自2007年11月1日起实施。
原《钻孔灌注桩施工规程》(DBJ08-202-92)同时废止。
本规范由市建设交通委负责管理、市建工(集团)总公司或上海现代建筑设计(集团)有限公司负责解释。
上海市建设和交通委员会二○○七年八月七日前言本规程根据上海市建设和交通委员会沪建建[2006]第183号《2006年上海市工程建设地方规范制定、修定计划》的通知要求。
由上海建工(集团)总公司和上海现代设计(集团)有限公司主编。
修订过程中，编制组结合近年来上海地区钻孔灌注桩施工工艺发展的现状和特点，进行了广泛的调查研究，在反复征求意见的基础上，完成了本规程的修订。
本规程提出了针对性较强的施工工艺方法和规定，规程的修订和实施将有利于促进技术进步、完善工艺水平和工程质量水平的不断提高。
本规程的主要内容是：1、总则；2、术语；3、基本规定；4、成孔；5、清孔；6、钢筋笼施工；7、混凝土施工；8、特种钻孔灌注桩；9、安全和环境保护。
钻孔灌注桩工程质量要求按照《建筑地基基础工程施工质量验收规范》(GB 50202)执行。
本规程内容可能不尽完善，请各有关单位和人员在执行本规程时，将意见和建议及时告知上海建工(集团)总公司(地址：上海福山路33号，邮编：200120)或上海现代设计(集团)有限公司(地址：上海石门二路258号，邮编：200041)，以供今后修订时参考。
主编单位：上海建工(集团)总公司上海现代建筑设计(集团)有限公司参编单位：上海市机械施工有限公司上海市基础工程公司华东建筑设计研究院有限公司上海建筑设计研究院有限公司上海申元岩土工程有限公司主要起草人：范庆国严时汾高承勇李耀良马惠令葛兆源江遐龄黄绍敏王卫东吴江斌岳建勇参加起草人：刘国伟夏凉风刘鸿鸣吴洁妹梁志荣刘陕南宋青君上海市建筑建材业市场管理总站二○○七年四月目录前言 (3)1 总则 (8)2术语 (9)3 基本规定 (12)4 成孔 (13)4.1 一般规定 (13)4.2 正循环成孔 (15)4.3 泵吸反循环成孔 (18)5 清孔 (21)5.1 一般规定 (21)5.2 正循环清孔 (22)5.3 泵吸反循环清孔 (22)5.4 气举反循环清孔 (22)6 钢筋笼施工 (24)6.1 钢筋 (24)6.2 钢筋笼制作 (24)6.3 钢筋笼安装 (26)7 混凝土施工 (28)7.1 一般规定 (28)7.2 原材料 (28)7.3 混凝土配合比 (29)7.4 混凝土灌注 (29)7.5 混凝土养护和冬期施工 (32)8 特种钻孔灌注桩 (33)8.1 一般规定 (33)8.2 水上钻孔灌注桩 (33)8.3 桩端后注浆钻孔灌注桩 (34)8.4 扩底钻孔灌注桩 (36)8.5 桩柱一体施工钻孔灌注桩 (36)9 安全和环境保护 (38)附录 (40)附录A 正循环钻进常见故障的原因及处理方法 (40)附录C 钻孔灌注桩后注浆管路安装记录表 (41)附录D 钻孔灌注桩后注浆记录表 (42)附录E 本规程用词说明 (43)条文说明1 总则 (45)2 术语 (46)3 基本规定 (47)4 成孔 (48)4.1 一般规定 (48)4.2 正循环成孔 (50)4.3 泵吸反循环成孔 (51)5 清孔 (52)5.1 一般规定 (52)5.2 正循环清孔 (53)6 钢筋笼施工 (54)6.2 钢筋笼制作 (54)6.3 钢筋笼安装 (54)7 混凝土施工 (56)7.1 一般规定 (56)7.2 原材料 (56)7.3 混凝土配合比 (56)7.4 混凝土浇注 (57)7.5 混凝土养护和冬期施工 (59)8 特种钻孔法灌注桩 (60)8.1 一般规定 (60)8.2 水上钻孔灌注桩 (60)8.3 桩端后注浆钻孔灌注桩 (61)8.4 扩底钻孔灌注桩 (65)8.5 桩柱一体施工钻孔灌注桩 (70)9 安全和环境保护 (74)1 总则1.0.1为了加强钻孔灌注桩施工的过程控制，保证工程质量、保障施工安全和保护环境，制定本规程。
1.0.2本规程适用于上海地区建筑工程、市政工程、港口工程和水利工程的钻孔灌注桩基础施工，也适用于支护挡土用的钻孔灌注桩施工。
1.0.3本规程规定的对象为采用泥浆护壁回转钻成孔灌注水下混凝土的钻孔灌注桩。
1.0.4钻孔灌注桩施工除应符合本规程外，尚应符合现行的国家、行业和地方有关标准的规定。
2术语2.0.1泥浆slurry粘土分散在水中的悬浮液体。
用作钻孔时的护壁、冷却钻具的冲洗液。
2.0.2原土造浆 natural soil slurry在钻进过程中加水使原状土分散在水中产生泥浆的方法。
2.0.3人工造浆artificial slurry采用人工或搅拌机将粘土分散在水中制造泥浆的方法。
根据需要可加入添加剂或化学处理剂。
2.0.4泥浆密度slurry density单位体积的泥浆质量。
2.0.5泥浆粘度slurry viscosity泥浆的流动性能。
2.0.6含砂率sand content ratio泥浆中所含砂粒的比例。
2.0.7泥皮mud cake钻进过程中，泥浆因失水而使粘土微粒附着在孔壁上形成的泥壳。
2.0.8正循环direct circulation泥浆经钻杆、钻具压入孔底，然后携带土层颗粒从钻杆钻具与孔壁的间隙返回地面的循环方式。
2.0.9反循环reverse circulation泥浆由孔口经钻杆、钻具与孔壁的间隙流入孔底，然后携带土层颗粒从钻具、钻杆抽返地面的循环方式。
2.0.10护筒casing tube防止孔口土层和颗粒坍塌、坠落的设施。
护筒一般为用钢板卷制的筒体，也可为混凝土浇制或砖块砌筑的筒体。
2.0.11导管法灌注水下混凝土tremie concrete通过导管由孔底或槽底向上顶灌，并在水中养护的混凝土施工方法。
2.0.12导管tremie pipe在导管法灌注水下混凝土施工中，可使混凝土南地面流入孔底或槽底的钢制的筒状体。
2.0.13灌斗funnel导管上口接受和积聚混凝土的钢制的斗状体。
2.0.14初灌混凝土preliminary concrete导管法灌注水下混凝土施工中，用于压出导管内泥浆并隔离管外泥浆(即封底)，浇灌数量满足要求的第一灌混凝土。
2.0.15隔水塞plug为积聚初灌混凝土，置于灌斗下口导管内的柱状或球状体。
2.0.16充盈系数fulling coefficient桩孔内实际灌注的混凝土体积与设计桩身体积(含预留桩身长度的体积)之比。
2.0.17桩端后注浆灌注桩post bese-grouting bored-pile灌注桩成桩后通过预设在桩身内的注浆管和桩端注浆器对桩端进行高压注浆所形成的灌注桩。
2.0.18扩底灌注桩belled bored-pile采用扩孔钻具进行扩孔而形成的灌注桩。
2.0.19桩柱一体施工concrete bored-pile and column integratively柱子根部嵌固于钻孔灌注桩顶部的桩柱结构在施工中一次成形的施工方法。
3 基本规定3.0.1钻孔灌注桩施工应按有关标准、规范和设计文件要求，编制施工组织设计。
编制前，应熟悉施工图和工程地质、水文地质资料，并踏勘施工现场。
3.0.2钻孔灌注桩施工前必须试成孔。
3.0.3钻孔灌注桩施工应复核测量基准线、基准点，并按基准线基准点做好相关测量、放线。
基准线、基准点应设在不受桩基施工影响的区域，并在施工中加以保护。
3.0.4钻孔灌注桩施工应做好下列准备工作：1 开工前，对临近建筑物、构筑物、架空线等进行调查，并根据需要采取防护措施。
2 预先标明和清除桩位处地下障碍物，做好施工场地平整。
3 做好施工区域内的供水供电、施工道路、施工设施、材料堆场、生活设施、泥浆循环系统和排水系统等的设置和施工。
施工道路、材料堆场、桩位区施工场地等表面须作混凝土硬地。
硬地强度和厚度应满足使用要求。
4 设备的进场、安装、调试等。
3.0.5钻孔灌注桩施工前应进行技术交底。
施工中廊严格工序控制。
应及时进行施工隐蔽工程验收，合格后方可进行下道工序施工。
3.0.6钻孔灌注桩施工应严格执行职业健康安全和环境保护的有关规定，做好废浆碴土的外运和排放，严禁违章排放。
4 成孔4.1 一般规定4.1.1成孔工艺应根据工程特点、地质条件、设计要求和试成孔情况合理选用。
试成孔数量应根据工程规模和施工场地地层特点确定，且不少于2个。
4.1.2成孔直径必须达到设计桩径。
钻头直径应根据设计桩径、工程地质条件和成孔工艺合理选定，且不宜小于设计桩径。
成孔用钻头应有保径装置。
每根桩成孔前应检查钻头直径。
4.1.3成孔施工应不间断地一次完成，不得无故停钻。
成孔完毕后的工序应连续施工，成孔完毕至灌注混凝土的间隔时间不宜大于24小时。
4.1.4成孔前应在桩位埋设护筒，不适用护筒的作业场合应有其它保护孔口措施。
护筒的选用及埋设应符合下列规定：1护筒宜选用钢板卷制，应有足够的强度和刚度。
护筒内径宜比设计桩径大100mm。
2护筒应按桩位准确埋设，其中心与桩位中心的偏差不应大于20mm，并应保持护筒垂直。
3护筒埋设深度应超过杂填土埋深，护筒底口埋入粘性土原土深度不应小丁0.2m。
有障碍的桩位，需清障处理后在埋设护筒。
4护筒上口应开设溢浆口，并设有防止护筒下窜的措施。
5护筒周嗣应采用粘土分层对称回填、夯实。
4.1.5成孔时钻机定位应准确、水平、稳固，回转盘中心与设计桩位中心偏差不应大于20mm。
钻机定位时，应校正钻架的垂直度。
成孔过程中钻机塔架头部滑轮组、回转盘与钻头中心应始终保持在同一铅垂线上，保证钻头在吊紧状态下钻进，成孔中应经常观测、检查钻机的垂直、水平度和转盘中心位移。
4.1.6护壁泥浆可采用原土造浆。
对不适用原土造浆的地层，应采用人工造浆。
4.1.7注入孔内的泥浆指标，应根据不同的成孔工艺在表4.1.7规定的范围内选用。
表4.1.7 注入孔内泥浆指标4.1.8成孔过程中，孔内泥浆液面应保持稳定。
