海信空调培训资料-文档资料

空调培训资料空调的系统可以划分室外机部分包含：压缩机、散热器 (冷凝器)、电机带风机、控制器。

对于冷暖空调，室外机包含有四通阀，控制冷媒的流动方向，实现制冷或制热。

冷媒(氟利昂)密闭循环：液态冷媒从室外到室内，在室内通过蒸发器和室内空气实现热交换。

蒸发器主要是铜管和散热片，通过风机吹风强制风循环，室内的热风吹入散热器，在其表面实现热交换后变成冷风出来，室内的温度因此下降，实现了制冷的目的。

室内原则上应该是密闭的，在风机的作用下强制循环。

液态冷媒在蒸发器内吸收热量变成气态冷媒流到室外，这时的冷媒气是低温低压的，流入压缩机，通过压缩机对其压缩做功，流出的冷媒气是高温高压的，通过冷凝器把冷媒的温度降下来，流出冷凝器的冷媒是压力比较高的气液混合体 (或液体，和室外温度有关)，需通过电磁阀控制流量，再到膨胀阀膨胀降压，流出膨胀阀的冷媒是液体 (或气液混合体，和室外温度有关)，进入蒸发器，进行下一个循环。

冷媒循环如下：蒸发器――压缩机――冷凝器――电磁阀――膨胀阀――蒸发器。

冷媒的制冷循环是强制循环，由压缩机对冷媒气压缩做功，提供动力；同时蒸发器需要一定压力的冷媒，是压缩机使冷媒升压。

机房专用空调通常只有冷凝器(含风机)在室外，其它部件都在室内，便于维护。

电信领域的机房空调应该是恒温恒湿精密机房专用空调，具备制冷、加热、加湿、除湿及空气过滤功能。

精密机房专用空调是针对电信设备对环境的要求专业设计的，可以保证机房内恒温恒湿、风量大、空气洁净度高，为电信设备安全可靠运行提供高品质的工作环境；而普通舒适型空调是针对人对环境的要求设计的，只有制冷(同时可除湿)及空气(加热功能为选配)过滤功能。

普通空调只能控温，不具备恒温恒湿功能，风量小，空气洁净度达不到设备机房要求。

所以说精密机房专用空调和普通舒适型空调存在本质区别。

制冷的方式很多，制冷机的种类也很多，根据制冷的基本工作原理可分为气体制冷，蒸汽制冷(如压缩式制冷，吸收式制冷和蒸气喷射式制冷)和温差电制冷(如半导体制冷)。

空调基础知识培训资料空调是如今生活中必不可少的电器之一，它为我们提供了舒适的室内温度。

然而，对于空调的基础知识，很多人可能还不太了解，本资料旨在为大家提供有关空调的基本知识和使用技巧。

无论你是初学者还是想更深入了解空调的人，这份资料都会给你带来帮助。

一、空调的工作原理空调的工作原理基于制冷循环。

它通过不断循环流动的制冷剂，从室内吸收热量并将其排出室外，从而实现降温的效果。

下面是空调的工作原理流程：1. 压缩机：空调的核心部件之一。

它将低温低压的制冷剂吸入并增压，让制冷剂变为高温高压的气体。

2. 冷凝器：制冷剂经过压缩机后，变成了高温高压的气体，进入冷凝器。

在冷凝器中，制冷剂与室内空气进行热交换，制冷剂变成高温高压的液体。

3. 膨胀阀：高温高压的液体经过膨胀阀进入蒸发器。

通过膨胀阀的限流作用，液体制冷剂变成了低温低压的气体，同时吸收了周围的热量。

4. 蒸发器：低温低压的气体进入蒸发器，与室内空气进行热交换。

这个过程中，制冷剂吸收了室内的热量，同时气体自身变成了低温低压的气体。

5. 循环：低温低压的气体再次被吸入压缩机，开始新一轮的制冷循环。

二、空调的常见类型1. 窗式空调：窗式空调是最常见的一种空调类型。

它安装在窗户上，通常适合小型房间使用。

该类型的空调结构简单，易于安装和维修。

2. 分体空调：分体空调由室内机和室外机组成，两者通过铜管连接。

室内机安装在室内墙面上，室外机则放置在室外。

分体空调适合中小型房间使用，具有静音、节能等优点。

3. 中央空调：中央空调适用于大型建筑物，如商场、办公楼等。

它通过中央主机将冷、热空气输送至各个房间，实现整体的温度控制。

三、空调使用和维护技巧1. 温度设定：在使用空调时，合理设定温度是非常重要的。

夏季推荐将温度设定在25℃左右，冬季设定在18-20℃，以保持室内的舒适度同时节省能源。

2. 定期清洁：定期清洁空调是保持其正常运行的重要步骤。

可以拆卸室内机的滤网进行清洗，清除积尘和细菌。

海信中央空调培训资料整理
一、产品分类
⑴单元机
⑵FreeMatch一拖多：一拖二：55机、72机
一拖三：90机、100机
一拖四：100机
（外机+分歧箱）
⑶VRF变频多联机
补充：一拖多（主推）：单相电——80机、100机、125机、140机、160机
三相电——140机、160机、180机
二、客厅专用空调
KURd—50KFW/21F，KURd—50KFW/11F3
KURd—65KFW/21F
KURd—72KFW/223
三、内机安装形式
1、侧送下回
⑴回风口到后面墙距离要求≧150mm；
⑵产品到吊顶的空间要求≧50mm；
⑶大空间吊顶，空调两侧须加挡板密封。

2、下送下回
⑴送回风必须连接风道；
⑵预留检修口450mm*450mm。

3、侧送侧回
⑴局部须加挡板密封；
⑵拉通风口须局部密封；
⑶送回风口百叶方向调向外侧（外八字）；
四、冷凝水管安装
⑴采用U-PVC材料，管径32；
⑵保温层≧10mm；
⑶安装坡度≧1%；
⑷加水泵强排水必须加反水弯，且提升位置必须进行固定；
⑸水平吊架每1m一个，立管支架每2m一个；
⑹长度超过5m时，每5m增加一个排气口。

五、冷媒安装
⑴选用整根铜管，防泄漏；
⑵铜管支撑件间距不大于1.5m；
⑶铜管保温层厚度为20mm；
⑷保压；
⑸抽真空。

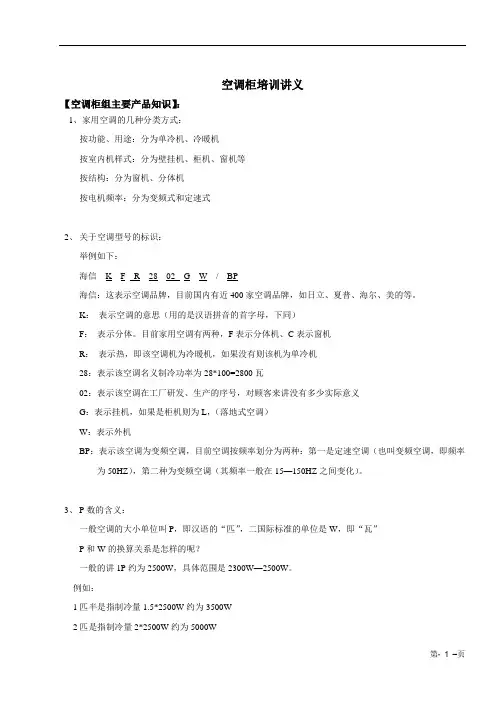

空调柜培训讲义【空调柜组主要产品知识】：1、家用空调的几种分类方式：按功能、用途：分为单冷机、冷暖机按室内机样式：分为壁挂机、柜机、窗机等按结构：分为窗机、分体机按电机频率：分为变频式和定速式2、关于空调型号的标识：举例如下：海信K F R 28 02 G W / BP海信：这表示空调品牌，目前国内有近400家空调品牌，如日立、夏普、海尔、美的等。

K：表示空调的意思（用的是汉语拼音的首字母，下同）F：表示分体。

目前家用空调有两种，F表示分体机、C表示窗机R：表示热，即该空调机为冷暖机，如果没有则该机为单冷机28：表示该空调名义制冷功率为28*100=2800瓦02：表示该空调在工厂研发、生产的序号，对顾客来讲没有多少实际意义G：表示挂机，如果是柜机则为L，（落地式空调）W：表示外机BP：表示该空调为变频空调，目前空调按频率划分为两种：第一是定速空调（也叫变频空调，即频率为50HZ），第二种为变频空调（其频率一般在15—150HZ之间变化）。

3、P数的含义：一般空调的大小单位叫P，即汉语的“匹”，二国际标准的单位是W，即“瓦”P和W的换算关系是怎样的呢？一般的讲1P约为2500W，具体范围是2300W—2500W。

例如：1匹半是指制冷量1.5*2500W约为3500W2匹是指制冷量2*2500W约为5000W4、制冷输入功率：是指空调制冷时，需要输入的耗电量，单位是W（瓦）。

制热输入功率：是指空调制热时，需要输入的耗电量，单位是W5、空调优劣的最为关键的三项指标1）制冷、制热量制冷量：是指空调制冷时产生的冷量。

法定计量单位是：W（瓦）制冷量计算：一般来说，1匹的制冷量大致为2000大卡，换算成国际单位应乘以1·162，故1匹制冷量应为2000大卡×1·162＝2324（W），这里的W即表示制冷量，则1·5匹的应为2000大卡×1·5×1·162＝3486（W），以此类推。

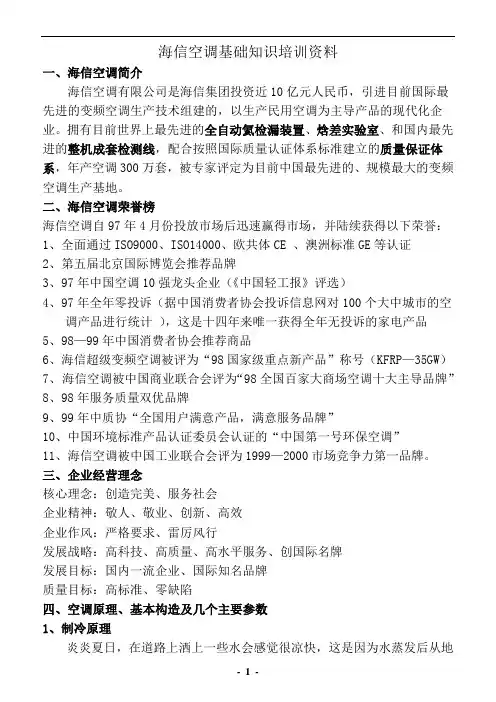

海信空调基础知识培训资料一、海信空调简介海信空调有限公司是海信集团投资近10亿元人民币，引进目前国际最先进的变频空调生产技术组建的，以生产民用空调为主导产品的现代化企业。

拥有目前世界上最先进的全自动氦检漏装置、焓差实验室、和国内最先进的整机成套检测线，配合按照国际质量认证体系标准建立的质量保证体系，年产空调300万套，被专家评定为目前中国最先进的、规模最大的变频空调生产基地。

二、海信空调荣誉榜海信空调自97年4月份投放市场后迅速赢得市场，并陆续获得以下荣誉：1、全面通过ISO9000、ISO14000、欧共体CE 、澳洲标准GE等认证2、第五届北京国际博览会推荐品牌3、97年中国空调10强龙头企业（《中国轻工报》评选）4、97年全年零投诉（据中国消费者协会投诉信息网对100个大中城市的空调产品进行统计），这是十四年来唯一获得全年无投诉的家电产品5、98—99年中国消费者协会推荐商品6、海信超级变频空调被评为“98国家级重点新产品”称号（KFRP—35GW）7、海信空调被中国商业联合会评为“98全国百家大商场空调十大主导品牌”8、98年服务质量双优品牌9、99年中质协“全国用户满意产品，满意服务品牌”10、中国环境标准产品认证委员会认证的“中国第一号环保空调”11、海信空调被中国工业联合会评为1999—2000市场竞争力第一品牌。

三、企业经营理念核心理念：创造完美、服务社会企业精神：敬人、敬业、创新、高效企业作风：严格要求、雷厉风行发展战略：高科技、高质量、高水平服务、创国际名牌发展目标：国内一流企业、国际知名品牌质量目标：高标准、零缺陷四、空调原理、基本构造及几个主要参数1、制冷原理炎炎夏日，在道路上洒上一些水会感觉很凉快，这是因为水蒸发后从地面和空气中吸收热量所致；同样的道理，注射前用酒精进行皮肤表面消毒时，会感到局部清凉，这也是因为酒精蒸发时从皮肤中吸收热量所致。

因此得出液体蒸发汽化，从环境中吸收热量，使周围变冷；相反，气体在液化时，将热量散发出来，使周围环境变热。

目录一.型号商标---------------------------------------------------------------------31.1产品型号1.2一句话卖点二.产品外观图---------------------------------------------------------------- 3三.主要特点--------------------------------------------------------------------43.1主要功能3.2 技术特点四.衍生关系及通用性-------------------------------------------------------11五.技术参数-------------------------------------------------------------------11六.电控功能介绍-------------------------------------------------------------15七.线路图、电气原理--------------------------------------------------------237.1线路图7.2电气原理图7.3制冷系统图7.4 PCB 板图八.售后服务-------------------------------------------------------------------298.1故障显示一览表8.2产品爆炸图及明细8.3 零部件技术规格参数8.4 故障分析及检修流程图一、型号商标1.1产品型号 : KFR-26GW/VK-2 KFR-32GW/VK-2 KFR-35GW/VK-2KFR-26GW/VKJ-2 KFR-32GW/VKJ-2 KFR-35GW/VKJ-2 KFR-26GW/VF-1 KFR-35GW/VF-21.2一句话卖点 ：时尚典雅，经济实用。

海信交流变频空调产品培训教材-----------------------作者：-----------------------日期：第二章海信交流变频空调产品第一节 KFR-26GW/27BP一、主要通用技术参数1.1 使用条件：环境温度(-15℃～ +45℃)，相对湿度(45% ～ 85%)。

1.2 遥控接收距离： 8 米。

1.3 遥控接收角度：小于80度。

1.4 温度控制精度：±1℃。

1.5 时间误差：小于1%。

1.6 空调器电源为交流220V、50Hz，电源的波动围(160V～253V)。

1.7 变频控制器符合GB 4706.1-1998、GB 4706.32-2004 家用和类似用途电器的安全要求和GB/T 7725-2004 房间空气调节器的要求。

1.8 振动试验：频率50Hz，加速度2.5g。

1.9 印刷线路板符合GB4588.1和GB4588.2的规定。

1.10电磁兼容性符合国家有关标准要求。

二、显示面板1、高效指示灯：有高效功能高效图标点亮，否则熄灭。

2、睡眠指示灯：有睡眠功能时睡眠图标点亮，否则熄灭。

3、定时指示灯：有定时功能时定时图标点亮，否则熄灭。

4、温度显示：若5秒设定温度键无动作，显示屏自动显示当前室温度，当有按键操作设定温度键时，显示屏显示设定温度，显示室温度时房子图标点亮。

显示设定温度时熄灭。

没有室温度时显示“—”。

5、频率：频率共分5段，以不同的转动速度代表不同的频率段。

第一段：室外机通电第二段：<40Hz第三段: 40Hz~60 Hz第四段: 60 Hz~80 Hz第五段: 80 Hz~100 Hz第六段:100 Hz以上6、故障显示：连续按遥控器上的高效键4次，根据室机CPU送来的数据在温度区显示故障码，故障码显示时数字闪烁，显示时间为10秒左右。

7、背光：同时按遥控器上的定时开机键和定时关机健，可以打开或关闭显示屏显示。

三、控制说明3.1 概述以下说明中涉及到的参数值，如果固定不可调，则标示为实际的数据；如果可以在EEPROM中进行设定，则使用X1、X2、X3 ……等来表示，这些参数仅用于功能说明，具体参见相关文档。

空调基础知识培训资料资料一、空调简介空调是指调节室内温度、湿度、纯度和流速等性能，以达到舒适要求的室内空气处理设备。

空调分为中央空调和家用空调两种，中央空调适用于大型商业、医疗、酒店、物业等场所，家用空调适用于家庭。

二、空调分类按照安装方式，空调可以分类为窗式空调、挂式空调、柜式空调和中央空调四种。

1.窗式空调：窗式空调冷热空调分离，需要在外面安装机组，占用窗户空间，空调制冷效果较差。

2.挂式空调：挂式空调分为壁挂式、地挂式、净化式、新风净化式等。

挂式空调安装简单快捷，占用空间小且美观，制冷效果较好。

3.柜式空调：柜式空调一般仅有冷风功能，设计较为精致且有较高实用价值。

也可分为落地式和座地式两种。

4.中央空调：中央空调是大面积室内空气调节的一种方式，常用于高档住宅、写字楼、别墅等。

三、空调原理空调原理主要包括压缩机、冷凝器、膨胀阀和蒸发器四个组件组合而成。

压缩机将低温低压的制冷剂气体通过机械工作压缩成高压高温气体，冷凝器通过对高温高压气体的冷却，使其凝结成高压液体。

高压液体进入膨胀阀后，通过突然减压，制冷剂发生膨胀，压力大幅降低。

在此过程中，制冷剂吸收室外的热量，使得蒸发器中的低压低温制冷剂被加热变为高压高温气体，再次进入压缩机压缩致密，循环不断。

四、空调选择在进行空调选择时，应考虑以下因素：1.明确需求：选择空调前需要明确需要空调所处的环境，是家庭、酒店、医院还是商务写字楼。

2.购买预算：价格方面，考虑使用环境和空调的配置，制冷功率的大小和品牌性价比等。

3.产品性能：了解空调的能耗、制冷效果、静音效果、防水功能等基本参数。

4.售后服务：需要选择售后服务较好的空调品牌。

五、空调使用在安装和使用空调时，应注意以下事项：1.安装空调时需要注意空调的重量和安装位置是否合适。

2.空调使用过程中要保持室内清洁，定期清理室内空气过滤器及外机散热器，避免灰尘和细菌滋生。

3.在使用过程中，空调制冷效果较好，但长时间使用会使室内湿度降低，所以要注意适当开窗通风。
