大管径管道水压压力试验

管道打压试验规范管道打压试验是保证管道系统安全运行的重要步骤，在实际应用中具有非常重要的意义。

为了保证测试的准确性和规范性，制定一系列的测试规范是必要的。

一、测试前准备工作1. 确定测试对象：明确测试的管道系统范围、管道材质、管径、使用环境等信息。

2. 准备测试设备：包括压力计、试验泵、试压水或气源、膨胀器、温度计等。

3. 准备测试材料：包括试压用水或气体、密封材料等。

4. 清洗管道：在测试前应对管道进行彻底的清洗，以去除杂质和沉积物，并确保管道内部清洁。

5. 确定测试压力和持续时间：根据设计要求和相关标准确定适当的测试压力和持续时间。

二、测试过程1. 安全措施：测试前要确保测试现场无火源和易燃物，并采取必要的防护措施。

2. 封堵管道：根据需要，采用合适的方法对管道进行临时或永久封堵，以确保测试效果。

3. 填充试压介质：根据试验要求，将试压介质（水或气体）注入管道。

水压试验时应注意排除管道内杂质和气泡。

4. 增压：通过试压泵等设备逐渐增压，确保管道内压力的升降速度符合要求。

5. 保压：增压到要求的测试压力后，关闭填充介质的阀门，保持一段时间的保压，以检测管道是否存在渗漏。

6. 观察检测：测试过程中要仔细观察管道系统是否有压力下降、渗漏、变形等异常情况，并进行记录。

7. 记录结果：测试过程中要详细记录试验压力、时间、环境温度等信息，并记录管道系统的问题和异常情况。

三、测试结束后工作1. 降压放空：保压时间结束后，缓慢降低管道内压力，同时注意排空管道内试压介质。

2. 移除封堵：将临时封堵管道的设备和材料逐步拆除，恢复管道正常运行。

3. 清理现场：对测试现场进行清理，将测试设备、工具、材料等物品归位整理。

4. 处理测试结果：根据测试结果，及时对管道系统存在的问题进行处理，修复或更换受损的管道和附件。

5. 编制测试报告：根据测试记录和结果，编制详细的测试报告，包括测试对象、测试环境、测试过程、测试结果、问题处理等内容。

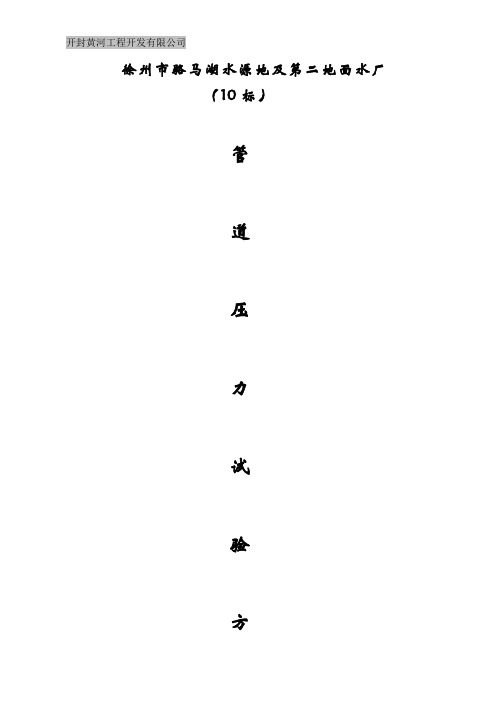

徐州市骆马湖水源地及第二地面水厂（10标）管道压力试验方案编制人：***审核人：刘*编制单位：开封黄河工程开发有限公司目录1、编制依据 (02)2、工程概括 (02)3、试验分段情况 (02)4、管道水压试验前准备 (03)5、试压时的要求机安全措施 (08)6、异常情况排除 (09)7、水压试验的要求和标准 (10)该该标段为徐州市骆马湖水源地机第二地面水厂工程（施工10 标段）球墨铸铁管道为DN2000供水管道全长16000M，按设计图纸及规范要求分段打压，我部拟作如下的试压方案：一、编制依据1、施工图设计及给排水管道工程施工及验收规范；2、施工现场实际情况：（1）水源分布；（2）钢管及球墨铸铁管三通分布情况二、概况徐州市骆马湖水源地机第二地面水厂工程（施工10 标段）DN2000输水管线全长6.3Km，从B21+989~B28+310，整个管道为双管同槽敷设。

试压采用注水法，压力为1.0Mpa，分段长度原则上不大于1KM。

三、试验分段情况分段的原则为①钢管分布地段；②打压段落内有排气阀门；③能协调到水源；④两端有砼镇墩后靠。

由于是双管同槽施工，各作一个单体依次打压，按桩号分段情况如下：第一段：B28+310~B26+917：全长1393米,试压水源从临近自来水管道接入，或从已完成压力试验的邻近管道内抽取。

进水口考虑在钢管上开孔，盲板设置在B+310的钢管处。

第二段：B26+917～B25+784：全长1133M，盲板设置在两头钢管处，试压水源用七吋泵自临近水塘中抽取，进水口设在两头钢管中的一头，用水自完成压力试验中的管节中抽取。

打压过程中的排气可由B26+712排气孔中排出。

第三段： B25+784～ B24+786：全长998M ，试压水源用七吋泵自l 临近水塘抽取进水口设在两头钢管中的一头，用水自完成压力试验中的管节中抽取。

打压过程中的排气可由B24+856排气孔中排出。

第四段： B24+786～ B23+643：全长1143M ，同样盲板设置在桩号两头钢管上，进水口设置在 B24+786的钢管上，水源自临近的河塘中抽取，排气由B24+816处排气阀完成。

规范的给水管道水压试验方法
1.连接试压泵:试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统。

2.向管道注水:打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关。

3.向管道加压:按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力(0.6MPAa)时停止加压。

4.排出管道空气:缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头。

5.继续向管道加压:再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力(0.6MPAa)时停止加压。

然后按(GB50242-2002)4.2.1规定的检验方法完成室内给水管系统压力试验。

试验完成后,打开试压泵卸压开关卸去管道内压力。

管道水压试验标准管道水压试验是指在管道安装完成后，通过加压水进行试验，以验证管道的密封性和耐压性能。

管道水压试验是管道安装工程中非常重要的一环，其标准化操作对于保证管道系统的安全运行至关重要。

下面将详细介绍管道水压试验的标准操作流程及注意事项。

一、试验设备准备。

1. 管道水压试验所需的设备包括水泵、压力表、密封胶条等。

2. 检查水泵、压力表等设备是否完好，确保试验设备的正常运行。

二、试验前准备。

1. 清理管道内部，确保管道内部干净，无杂物。

2. 检查管道连接处的密封胶条，确保密封胶条完好无损。

三、试验操作流程。

1. 将水泵接入管道系统，开始加压。

2. 逐渐增加水泵的出水量，直至达到试验压力。

3. 保持试验压力一段时间，观察管道系统是否有漏水现象。

4. 逐渐减小水泵的出水量，直至压力降至零。

5. 关闭水泵，等待一段时间，再次观察管道系统是否有漏水现象。

四、试验标准。

1. 试验压力应符合设计要求，一般为设计压力的1.5倍。

2. 试验时间应符合规定，一般为15分钟。

3. 试验过程中不得有任何漏水现象。

4. 试验完成后，记录试验数据，包括试验压力、试验时间等。

五、注意事项。

1. 在试验过程中，严禁超压操作，以免对管道系统造成损坏。

2. 试验完成后，应及时清理试验现场，恢复管道系统正常状态。

3. 如发现管道系统有漏水现象，应及时停止试验，并进行修复后重新试验。

六、结论。

管道水压试验是管道安装工程中必不可少的一项工作，其标准化操作对于保证管道系统的安全运行至关重要。

只有严格按照标准操作流程进行试验，并严格按照试验标准进行检验，才能保证管道系统的密封性和耐压性能符合要求，确保管道系统的安全运行。

综上所述，管道水压试验标准的执行对于保障管道系统的安全运行具有重要意义，务必严格按照标准操作流程进行操作，确保试验的准确性和可靠性。

给水管道试压试验方案年月日给水管道试压试验方案一、水压试验得一般规定:1、管道试压前应进行充水浸泡,时间不少于24ｈ。

2、水压试验得静水压力不应小于管道工作压力得1。

5倍,且试验压力不应低于0.80MPａ,不得气压试验代替水压试验。

3、水压试验得长度不宜大于100０米,对中间设有附件得管段,水压试验分段长度不宜大于５0０米。

系统中有不同材质得管道应分别进行试压。

一般同管径试验长度采用500米、4、对试压管段端头支撑挡板应进行牢固性与可靠性检查,试压时,其支撑设施严禁松动崩脱。

不得将阀门作为封板、5、加压宜采用带计量装置得机械设备,当采用弹簧压力表时,其精度不应低于1.５级,量程范围宜为试验压力1。

3-１。

５倍,表盘直径不应小于１50mm。

6、试压管段不得包括水锤消除器,室外消火栓等管道附件系统包含得各类阀门,应处于全开状态。

二、试压前准备工作:１、管道试压采用管道试压泵作为压力源。

2、水源采用饮用水,使用水车运输、2、压力表采用0-1。

5MPa,最小刻度0。

02MPa,管道一端设一个压力表。

(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。

3、管道两端分别设置PE管专用法兰头与法兰片,用专用堵板封堵,并在盲板上设置试压设备及附件。

４、盲板采用厂商提供得专用钢板,与法兰头采用Φ3０得螺栓连接,要求试压段两端有抵挡后背,后背面平整,且与管道轴线垂直。

5、后背设计采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个10０Ｔ得千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向得位移。

6、在打压管线两端得高点均设置自动排气阀,确保打压管段内气体全部被排出。

排气装置可以安装在鞍型三通或打压盲板得高点处。

７、打压设备进行组装(1)在盲板排气端安装ＤN100自动排气阀门、(2)进水端盲板下口为DＮ100进水钢管,在进水管口安装DN100球阀一个,ＤN10０进水管上有1个ＤN20钢管,安装DN2０球阀,打压时连接打压泵,泄水时连接水表,测量降压时得出水量。

管道水压试验步骤一、准备工作1.管道检查：对待测管道进行外观检查，确保管道没有明显的损坏、变形、断裂等问题。

2.断面验收：根据设计要求，对管道截面尺寸及几何形状进行验收，确保管道的质量满足要求。

3.打压施工：根据设计和施工方案，进行管道的打压试验施工准备工作，包括打压试验设备的调试、压力表的校验等。

二、设置试验段1.确定试验段：根据设计要求或施工任务书，确定进行水压试验的试验段，即待测的管道段。

2.确定试验区域：在试验段两侧设置试验区域，包括控制阀、出水口等，以确保试验段内的水流受控。

3.准备密封材料：在试验段两端准备好所需的密封材料，如橡胶垫片、止水带等，用于封堵试验段两端。

三、阻塞试验段1.封堵试验段：在试验段两端分别安装密封材料，用螺栓将试验段两端固定紧密，确保试验段内的水流不外泄。

2.检查漏水：阻塞试验段后，对试验段进行检查，确认密封是否牢固，不存在漏水等问题。

四、注水加压1.连接水源：根据试验区域设计，将水源连接至试验区域，确保水源供应充足。

2.注水加压：逐渐打开控制阀，开始注水，通过逐渐加压，使试验段内的水压逐渐升高，直至达到设计要求的试验压力。

3.稳压保压：当试验压力达到设计要求后，关闭水源输入阀门，保持试验段内的水压稳定，进行稳压保压，一般持续时间为15分钟。

五、试验结果评定1.压力检测：在保压期间，使用压力表等设备对试验段内水压进行监测，以确保试验压力的稳定性。

2.检查泄漏：观察试验段及其周边是否有漏水现象，特别是焊缝、接头及封堵处是否出现泄漏等问题。

3.试验记录：对试验过程中的数据进行记录，包括试验段位置、试验时间、试验压力、泄漏情况等。

六、试验完毕1.释放水压：试验结束后，逐渐打开控制阀，释放试验段内的水压，确保压力完全释放。

2.拆除密封材料：将试验段两端的密封材料进行拆除，恢复待测管道的正常使用状态。

3.清理工作：对试验区域进行清理，保持施工现场的整洁。

以上就是关于管道水压试验的详细步骤，每个步骤都需要严格操作和记录，以确保测试的准确性和可靠性。

压力管道水压试验的标准包括以下要求：
试验压力不应小于0.6MPa。

对于生活饮用水和生产、消防合用的管道，试验压力为工作压力的1.5倍，但不得超过1MPa。

进行水压试验时，试验压强在达到规定压力后，应停止加压，在10min内压力降不大于0.05MPa，然后将压力降至工作压力进行外观检查，以不漏为合格。

对于落压法的管道，管径不大于400mm的压力管道可以使用落压法进行试验。

试验时用泵向管内充分加压，将其压力升到试验压力，停止加压后开始观察压力下降情况。

在10min 内的压力降不大于0.05MPa即认为合格。

水压试验的压力符合下表规定即可：
一、二级管网：强度试验压力应为1.5倍设计压力，严密性试验压力应为1.25倍设计压力，且不得低于0.6Mpa。

对高差较大的管道，应将试验介质的静压计入试验压力中。

热水管道的试验压力应为最高点的压力，但最低点的压力不得超过管道及设备的承受压力。

当运行管道与试验管道之间的温度差大于100℃时，应采取相应措施，保证运行管道、试验管道的安全。

当试验过程中发现渗漏时，严禁带压处理。

消除缺陷后，应重新进行试验。

长距离大管径压力管道水压试验施工工法长距离大管径压力管道水压试验施工工法一、前言长距离大管径压力管道水压试验是在建设大型工程中常见的环节之一，它能够评估管道系统的完整性和密封性，确保正常运行和安全使用。

本文将针对长距离大管径压力管道水压试验施工工法进行全面阐述。

二、工法特点长距离大管径压力管道水压试验是一种常见的非破坏性测试方法，具有以下特点：测试成本相对较低，测试结果准确可靠，测试过程简化，对管道系统不会造成损坏，并且施工过程中能够及时发现和解决问题。

三、适应范围长距离大管径压力管道水压试验适用于各种类型的管道系统，如工业管道、供水管道、石油管道等。

它能够满足不同工程的需求，包括临时用水系统的测试，大型工程的验收测试等。

四、工艺原理长距离大管径压力管道水压试验工法的实际应用基于以下原理：测试过程中将管道系统充满压力水，通过对其施加压力来评估管道系统的完整性和密封性。

为了确保测试结果的准确性，需要采取一系列的技术措施，例如在施工前对管道系统进行清洗和消毒，对不同管段分别施加压力等。

五、施工工艺（1）施工前期准备：包括清理管道、消毒处理、准备测试水源等。

（2）管道充水：将管道系统与水源相连，逐段充满水，并确保排除空气。

（3）逐段施压：对每个管段分别施加压力，并保持一段时间，观察是否有泄漏。

（4）测试完成：在各个测试段完成测试后，收回测试水，关闭水源，做好记录。

六、劳动组织在进行长距离大管径压力管道水压试验施工时，需要合理组织工人，分工明确，确保施工步骤按照要求进行，保证施工质量和进度。

七、机具设备进行长距离大管径压力管道水压试验施工需要使用各种机具设备，如水泵、压力表、管道连接工具等，这些机具设备可根据具体需要选择和配置。

八、质量控制为了保证施工过程中的质量，需要采取一系列的控制措施，如严格按照设计要求进行施工，确保管道系统的密封性和完整性，并进行严格的测试记录和数据分析，及时发现和解决问题。

九、安全措施在长距离大管径压力管道水压试验施工过程中，需要严格遵守相关安全规定，如佩戴防护用品、设置警示标识等，针对施工工法的安全要求，确保施工中的安全。
