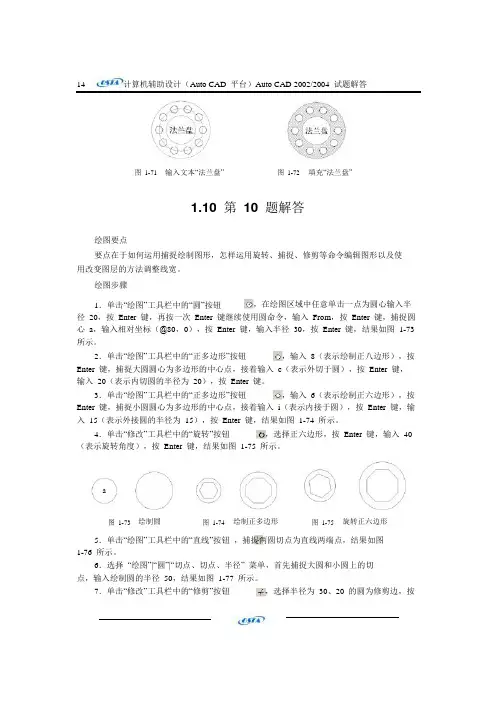

14计算机辅助设计（Auto CAD 平台）Auto CAD 2002/2004 试题解答 图 1-71输入文本“法兰盘”图 1-72填充“法兰盘”1.10 第 10 题解答绘图要点要点在于如何运用捕捉绘制图形，怎样运用旋转、捕捉、修剪等命令编辑图形以及使 用改变图层的方法调整线宽。

绘图步骤1．单击“绘图”工具栏中的“圆”按钮，在绘图区域中任意单击一点为圆心输入半 径 20，按 Enter 键，再按一次 Enter 键继续使用圆命令，输入 From ，按 Enter 键，捕捉圆 心 a ，输入相对坐标（@80，0），按 Enter 键，输入半径 30，按 Enter 键，结果如图 1-73所示。

2．单击“绘图”工具栏中的“正多边形”按钮 ，输入 8（表示绘制正八边形），按 Enter 键，捕捉大圆圆心为多边形的中心点，接着输入c （表示外切于圆），按 Enter 键， 输入 20（表示内切圆的半径为 20），按 Enter 键。

3．单击“绘图”工具栏中的“正多边形”按钮，输入 6（表示绘制正六边形），按 Enter 键，捕捉小圆圆心为多边形的中心点，接着输入i （表示内接于圆），按 Enter 键，输 入 15（表示外接圆的半径为 15），按 Enter 键，结果如图 1-74 所示。

4．单击“修改”工具栏中的“旋转”按钮，选择正六边形，按 Enter 键，输入 40 （表示旋转角度），按 Enter 键，结果如图 1-75所示。

a图 1-73绘制圆图 1-74绘制正多边形图 1-75旋转正六边形5．单击“绘图”工具栏中的“直线”按钮 ，捕捉两圆切点为直线两端点，结果如图 1-76 所示。

6．选择 “绘图”|“圆”|“切点、切点、半径” 菜单，首先捕捉大圆和小圆上的切 点，输入绘制圆的半径 50，结果如图 1-77 所示。

7．单击“修改”工具栏中的“修剪”按钮，选择半径为 30、20 的圆为修剪边，按。

16
计算机辅助设计（Auto CAD 平台）Auto CAD 2002/2004 试题解答 图 1-82 对齐单位图形
图 1-83
阵列单位图形
1.12 第 12 题解答
绘图要点
该题要点在于灵活运用阵列、镜像绘制图形，运用修剪、圆角命令编辑图形，在绘图 中还要注意使用改变图层的方法调整线宽。

绘图步骤
1．打开 C:\CADTK 中的图形文件 AScad1-12.dwg ，如图 1-84 所示。

2．单击“修改”工具栏中的“镜像”按钮
，选择图形中矩形部分，捕捉大圆的垂 直定位线两端点为镜像线两端点，按 Enter 键，结果如图 1-85 所示。

3．单击“修改”工具栏中的“阵列”按钮 ，选择“环形阵列”单选钮，单击“选择 阵列对象”按钮 ，选择图形中小圆，单击“拾取中心点”按钮 ，捕捉大圆圆心，在 “项目总数”文本框中输入 3，最后单击“确定”按钮，结果如图 1-86 所示。

图 1-84
打开图形
图 1-85
镜像矩形部分
图 1-86
绘制阵列小圆
4．单击“修改”工具栏中的“圆角”按钮
，输入 r （表示输入圆角半径），按 Enter 键，输入 30，分别选择三角形相邻两边，结果如图
1-87 所示。

5．单击“修改”工具栏中的“修剪”按钮 ，选择两矩形为修剪边，按 Enter 键，修 剪三角形低边，结果如图 1-88 所示。

6．新建图层 L1，其线宽设置为 0.30mm 。

7．选择图 1-89 中所示的部分，单击“特性”工具栏中的图层选择按钮 ，选择图层 L1，按 Enter 键，单击状态栏中的“线宽”按钮，结果如图 1-90 所示。

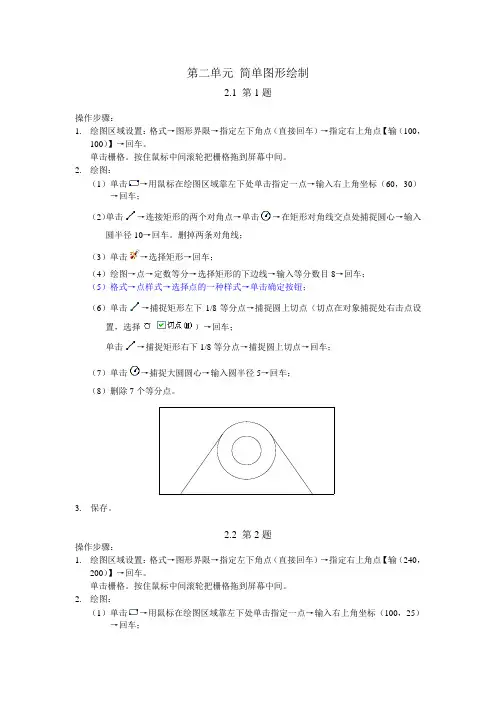

第二单元简单图形绘制2.1 第1题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（100，100）】→回车。

单击栅格。

按住鼠标中间滚轮把栅格拖到屏幕中间。

2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（60，30）→回车；（2）单击→连接矩形的两个对角点→单击→在矩形对角线交点处捕捉圆心→输入圆半径10→回车。

删掉两条对角线；（3）单击→选择矩形→回车；（4）绘图→点→定数等分→选择矩形的下边线→输入等分数目8→回车；（5）格式→点样式→选择点的一种样式→单击确定按钮；（6）单击→捕捉矩形左下1/8等分点→捕捉圆上切点（切点在对象捕捉处右击点设置，选择）→回车；单击→捕捉矩形右下1/8等分点→捕捉圆上切点→回车；（7）单击→捕捉大圆圆心→输入圆半径5→回车；（8）删除7个等分点。

3. 保存。

2.2 第2题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。

单击栅格。

按住鼠标中间滚轮把栅格拖到屏幕中间。

2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（100，25）→回车；（2）单击→选择矩形→回车；（3）绘图→点→定数等分→选择矩形的上边线→输入等分数目12→回车；绘图→点→定数等分→选择矩形的下边线→输入等分数目12→回车；（4）格式→点样式→选择点的一种样式→单击确定按钮；（5）单击→捕捉矩形左边线中点→捕捉矩形上下等分点（在对象捕捉里选择节点）→捕捉矩形右边线中点→回车→光标移到右击点设置，增量角选择45°→单击确定按钮；（6）光标移动到左斜向下45°（出现一条虚的极轴）→回车；光标移动到右斜向下45°（出现一条虚的极轴）→回车；（7）删除上下边的等分点。

3. 保存。

2.3 第3题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。

AutoCAD理论测试题及答案一：填空题1．一个完整的尺寸包括：尺寸界线、尺寸线、尺寸文字、箭头四部分组成2．在编辑工具中，阵列工具分为：矩形阵列和环形阵列3．在AutoCAD可进行多文档工作环境，可利用Ctrl+Tab、Ctrl+F6快捷键来切换文档4．在机械制图中，中国标准图纸的规格有：A0、A1、A2、A3、A4、5．在AutoCAD中文本的创建方式分为单行文本和多行文本6．在文本的字符代码输入中，表示“+”的代码是%%P7、 LIST_显示与所选对象有关的所有信息。

8、 PLINE 命令可以绘制有宽度的线。

9、使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。

10、利用几何计算器进行计算使用的命令___CAL___。

11、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。

二：选择题1．绘图窗口与文本窗口的转换是通过(B)功能键来实现的6A、F1B、F2C、F6D、F72．在下列绘图工具中，(B)工具可以用来绘制变宽度的线A、lineB、PlineC、XlineD、Ray3．下列表示Ø120的字符代码是：(C)A、%%u20B、%%o120C、%%c120D、%%d1204．下列编辑工具中，不能实现“改变位置”的功能的是(B)A、移动B、比例C、旋转D、阵列5．在CAD中部分命令都有起缩写，即为其热键，下列命令中热键为B的是(A) A、Block(写块) B、Bhatch（填充） C、Break(打断) D、Box （长方体）6．当尺寸变量DIMASSOC=(B)时，为非尺寸关联A 0B 1C 2D 37、将绘制的图形保存为样板文件的文件名为(C)A *.dwgB *.dxfC *.dwtD *.dwf8、下列命令操作中，不能插入图块的是(C)A divideB measureC arrayD insert9、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是(D)A 拉长B 延伸C 比例D 拉伸10、AutoCAD的英文全称是 ()A.Automatic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD2002如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？A．系统将以指定的时间间隔保存图形B．系统为自动保存的文件指定临时文件名，默认的扩展名为.sv$C．系统创建的临时文件在图形正常关闭时不会自动删除D．使用扩展各.dwg代替备份文件的扩展名后，不可以AutoCAD打开备份文件32拉长命令可以修改圆弧的包含角和一些对象的长度，但不包括下列哪个对象？A．直线、圆弧B．封闭多段线C．开放样条曲线D．椭圆弧33．模型空间中，您已经标上了一个线性标注，如上图所示，尺寸界线的起点偏移量以及尺寸界线的超出尺寸线部分都显示为正确大小，但标注文字的高度太小而不可读，您怎么纠正该何题？A．使用DIMSTYLE对话框将DIMSCALE设置为0B． STYLE（文字样式）对话框将文字样式高度设置为0C． DIMSTYLE对话框将标注文字高度设置为0D．在DIMSTYLE对话框的调整选项卡中选择“按布局缩放标注”D）是AutoCAD自动建立的三．判断题1．构造线在绘图中既可以用作辅助线，又可以用作绘图线。
