模具失效的三种形式，铝压铸，重力铸造
1. 热疲劳龟裂损坏失效
模具热疲劳龟裂失效压铸生产时，模具反复受激冷激热的作用，成型表面与
其内部产生变形，相互牵扯而出现反复循环的热应力，导致组织结构二损伤和丧失韧性，引发微裂纹的出现，并继续扩展，一旦裂纹扩大，还有熔融的金属液挤入，加上反复的机械应力都使裂纹加速扩展。
为此，一方面压铸起始时模具必须充分预热。
另外，在压铸生产过程中模具必须保持在一定的工作温度范围中，以免出现早期龟裂失效。
同时，要确保模具投产前和制造中的内因不发生问题。
因实际生产中，多数的模具失效是热疲劳龟裂失效。
2. 碎裂失效
碎裂失效在压射力的作用下，模具会在最薄弱处萌生裂纹，尤其是模具成型
面上的划线痕迹或电加工痕迹未被打磨光，或是成型的清角处均会最先出现细微裂纹，当晶界存在脆性相或晶粒粗大时，即容易断裂。
而脆性断裂时裂纹的扩展很快，这对模具的碎裂失效是很危险的因素。
为此，一方面凡模具面上的划痕、电加工痕迹等必须打磨光，即使它在浇注系统部位，也必须打光。
另外要求所使用的模具材料的强度高、塑性好、冲击韧性和断裂韧性均好。
3. 溶蚀失效
熔融失效前面已讲过，常用的压铸合金有锌合金、铝合金、镁合金和铜合金，也有纯铝压铸的，Zn、A l、Mg是较活泼的金属元素，它们与模具材料有较好的亲和力，特别是Al易咬模。
当模具硬度较高时，则抗蚀性较好，而成型表面若有软点，则对抗蚀性不利。
模具失效及解决方法实例一、引言模具是工业生产中必不可少的工具，它能够成型出各种形状和尺寸的产品。
然而，模具在使用过程中会受到各种因素的影响，导致失效。
模具失效不仅会影响生产效率，增加生产成本，还会影响产品的质量。
因此，了解模具失效的原因和解决方法非常重要。
本文将介绍模具失效的类型、原因以及一些常见的解决方法实例。
二、模具失效类型1. 磨损：模具在使用过程中，其工作表面会与材料不断接触，导致工作表面磨损。
2. 腐蚀：模具受到化学或电化学作用，导致腐蚀损坏。
3. 塑性变形：材料在模具内塑性变形，导致模具变形。
4. 热疲劳：模具在工作过程中频繁冷热交替，导致热疲劳损坏。
5. 裂纹扩展：由于制造、使用过程中产生的裂纹在交变应力作用下扩展导致破坏。
三、模具失效原因1. 操作不当：如超负荷生产、材料硬度过高、材料中有杂质等都会导致模具过早磨损或腐蚀。
2. 维护不当：润滑不足、冷却系统不良等都会导致模具过热或腐蚀。
3. 材料问题：模具材料的选择不当，如硬度、耐腐蚀性、耐磨性等都会影响模具的使用寿命。
4. 制造问题：制造过程中的缺陷，如铸造缺陷、热处理不当等都会导致模具产生裂纹或塑性变形。
四、解决方法实例1. 磨损修复：对于磨损的模具，可以采用堆焊、喷涂等方法进行修复。
例如，对于磨损的凸轮表面，可以采用堆焊的方式进行修复，选择耐磨性好、焊前流动性好的合金堆焊焊条。
在修复过程中，需要注意控制热输入，避免热影响扩大。
同时，对于一些磨损严重的模具，还可以采用喷涂的方法进行修复，选择耐磨性好、耐腐蚀的涂层材料，如金属陶瓷、镍基涂层等。
2. 腐蚀防护：对于腐蚀的模具，可以采用镀层、表面处理等方法进行防护。
例如，对于受腐蚀的模具钢表面，可以采用镀铬或镀锌等防腐方法进行防护。
此外，还可以采用表面处理的方法提高模具表面的抗腐蚀性能，如采用氧化处理、磷化处理等。
3. 温度控制：对于塑性变形的模具，可以通过调整生产工艺、选择合适的材料等方法来降低模具工作时的温度。
模具的失效形式模具性能的优劣，最直接的判断依据是其使用寿命的高低。
同时，模具的性能优劣，也必然反应在模具的失效形式和失效特点上。
为了分析各类模具对模具堆焊材料的性能要求，合理选择堆焊材料，应进行各类模具的失效分析，找出其失效规律。
1. 热作模具的失效形式热作模具的失效形式主要有断裂（包括整体开裂，局部断裂及机械疲劳裂纹等）、变形、热疲劳龟裂、热磨损、热熔损等５种。
一般热作模具以断裂失效时模具寿命较低，被视为模具的早期失效形式。
这种失效形式在技术上被视为不能允许的非正常失效形式，这主要是模具钢种选择不当或热处理工艺不合理造成的。
具有较长模具寿命的磨损失效、变形失效及热疲劳失效一般可视为模具的正常失效。
随着模具技术的不断发展，各类热作模具的失效形式不断由非正常失效形式向正常失效形式转化。
而模具堆焊技术人员的任务就是在研究各类模具的失效规律的基础上研究性能优良的堆焊材料，匹配相应的堆焊工艺，在减小模具的早期失效提高使用寿命的情况下，尽量提高模具堆焊效率。
模具的失效形式反映出材料的不同性能。
对于热作模具，则突出显示出模具对材料在高温条件下的性能要求。
断裂失效：出现的根本原因有二点：(1)模具的承载应力在整体范围或局部位置超过材料的高温断裂强度；(2)模具承受的瞬时冲击载荷超过材料的高温韧度指标。
堆塌失效：堆塌失效的原因是：(1)材料的低于模具的承载应力水平，塑变累积所致。
(2)材料的热稳定性不能适应长时间工作的高温条件。
热疲劳失效：热疲劳失效主要由材料的高温屈服强度决定，也与材料的高温冲击韧性和热稳定性有关。
即材料越难变形，韧性越高热疲劳抗力越好。
热磨损失效：对于大多数热作模具钢，提高材料的高温屈服强度、热稳定性及抗氧化能力均可提高热磨损抗力。
但是，不同材料的热磨损抗力更多地与材料的组织结构，尤其是材料内部碳化物的类型有关。
热熔损失效：热熔损失效与不同温度及应力下模具材料与铸液的化学亲和力有直接关系。
2. 冷作模具的失效形状冷作模具常见的失效形式有：刃口崩裂、刃口啃掉、刃口开裂；模具整体开裂，局部断裂；刃口磨损、塌陷；拉延筋面坎子与粘附；模口Ｒ的磨损；拐角处出现凹槽；托卸料板的变形与开裂等。

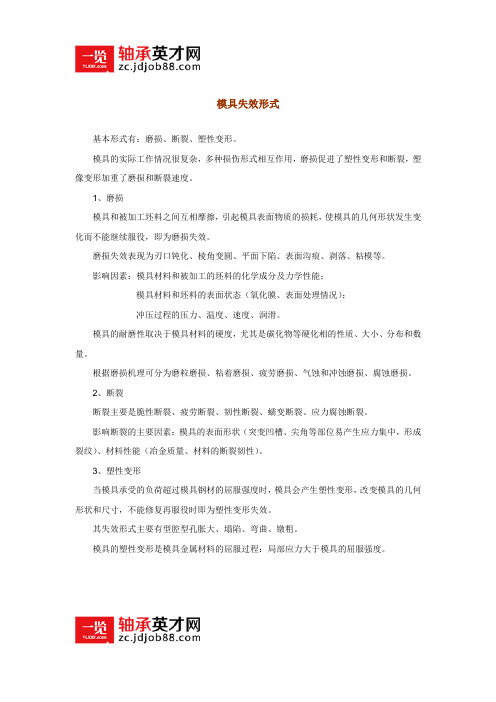

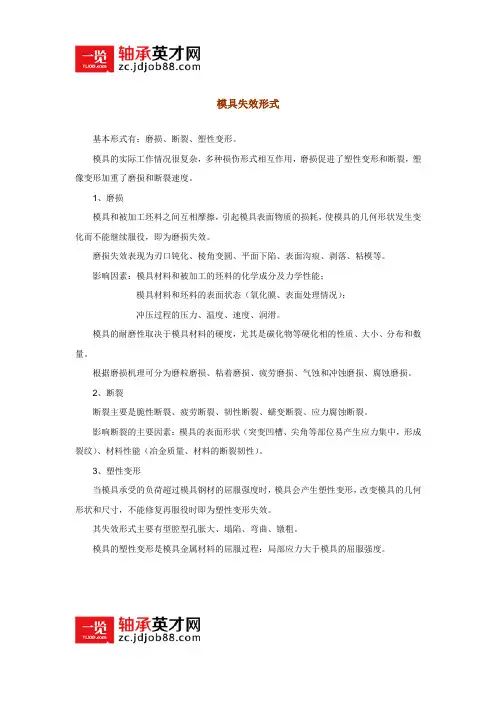

模具失效形式
基本形式有：磨损、断裂、塑性变形。
模具的实际工作情况很复杂，多种损伤形式相互作用，磨损促进了塑性变形和断裂，塑像变形加重了磨损和断裂速度。
1、磨损
模具和被加工坯料之间互相摩擦，引起模具表面物质的损耗，使模具的几何形状发生变化而不能继续服役，即为磨损失效。
磨损失效表现为刃口钝化、棱角变圆、平面下陷、表面沟痕、剥落、粘模等。
影响因素：模具材料和被加工的坯料的化学成分及力学性能；
模具材料和坯料的表面状态（氧化膜、表面处理情况）；
冲压过程的压力、温度、速度、润滑。
模具的耐磨性取决于模具材料的硬度，尤其是碳化物等硬化相的性质、大小、分布和数量。
根据磨损机理可分为磨粒磨损、粘着磨损、疲劳磨损、气蚀和冲蚀磨损、腐蚀磨损。
2、断裂
断裂主要是脆性断裂、疲劳断裂、韧性断裂、蠕变断裂、应力腐蚀断裂。
影响断裂的主要因素：模具的表面形状（突变凹槽、尖角等部位易产生应力集中，形成裂纹）、材料性能（冶金质量、材料的断裂韧性）。
3、塑性变形
当模具承受的负荷超过模具钢材的屈服强度时，模具会产生塑性变形，改变模具的几何形状和尺寸，不能修复再服役时即为塑性变形失效。
其失效形式主要有型腔型孔胀大、塌陷、弯曲、镦粗。
模具的塑性变形是模具金属材料的屈服过程：局部应力大于模具的屈服强度。
模具生产过程中失效的原因及预防措施1 前言模具在生产应用过程中，经常发生各种不同情况的失效，浪费大量的人力、物力，影响了生产进度。
以下主要讲述模具的几种基本失效形式及失效的原因以及预防措施。
2 模具失效冷热模具在服役中失效的基本形式可分为：塑性变形；磨损；疲劳；断裂。
(1)塑性变形。
塑性变形即承受负荷大于屈服强度而产生的变形。
如凹模出现型腔塌陷、型孔扩大、棱角倒塌陷以及凸模出现镦粗、纵向弯曲等。
尤其热作模具，其工作表面与高温材料接触，使型腔表面温度往往超过热作模具钢的回火温度，型槽内壁由于软化而被压塌或压堆。
低淬透性的钢种用作冷镦模时，模具在淬火加热后，对内孔进行喷水冷却产生一个硬化层。
模具在使用时，如冷镦力过大，硬化层下面的基底抗压屈服强度不高，模具孔腔便被压塌。
模具钢的屈服强度一般随碳(c)的含量从某些合金元素的增多而升高，在硬度相同的情况下，不同化学成分的钢具有的抗压强度不同，当钢硬度为63HRC时，下列4种钢的抗屈服强度由高到低依次顺序为：W18Cr4V>Cr12>Cr6WV>5CrNiW。
(2)磨损失效。
磨损失效是指刃门钝化、棱角变圆、平面下陷、表面沟痕、剥落粘膜(在摩擦中模具工作表而粘了些坯料金属)。
另外，凸模在工作中，由于润滑剂燃烧后转化为高压气体，对凸模表面进行剧烈冲刷，形成气蚀。
冷冲时，如果负荷不大，磨损类型主要为氧化，磨损也可为某种程度的咬合磨损，当刃口部分变钝或冲压负荷较大时，咬合磨损的情况会变得严重，而使磨损加快，模具钢的耐磨性不仅取决于其硬度，还决定于碳化物的性质、大小、分布和数量，在模具钢中，目前高速钢和高铬钢的耐磨性较高。
但在钢中存在有严重的碳化物偏析或大颗粒的碳化物情况下，这些碳化物易剥落，而引起磨粒磨损，使磨损加快。
较轻冷作模具钢(薄板冲裁、拉伸、弯曲等)的冲击，载荷不大，主要为静磨损。
在静磨损条件下，模具钢的含碳量多，耐磨性就大。
在冲击磨损条件下(如冷镦、冷挤、热锻等)，模具钢中过多的碳化物无助于提高耐磨性，反而因冲击磨粒磨损，而降低耐磨性。
模具的失效原因
模具的失效原因主要包括以下几个方面：
1. 疲劳失效：长时间的使用，模具会产生疲劳，导致材料的疲劳裂纹扩展，最终引起模具的失效。
2. 磨损失效：模具在使用过程中，由于摩擦和冲击力的作用，会导致模具表面的材料磨损，从而引起模具的失效。
3. 腐蚀失效：模具被腐蚀会导致表面材料的损耗，特别是在化学腐蚀环境中，如酸碱溶液中使用的模具容易发生腐蚀失效。
4. 热失效：模具在高温环境下使用，容易导致材料的氧化、脆化、脱硫等现象，从而引起模具的失效。
5. 断裂失效：由于模具在使用过程中所受到的冲击力过大，或者模具本身存在缺陷等因素，可能导致模具发生断裂失效。
6. 热胀冷缩失效：模具在长时间的热循环中，由于温度变化引起的热胀冷缩，会导致模具材料的破裂，从而引起失效。
7. 其他因素：如设计缺陷、加工不良、装卸失误等因素也会导致模具的失效。
模具的失效分析№1一, 目的1, 模具设计人员必须熟知如何保证模具设计正确,合理,提高模具寿命,降低成本.2, 生产中模具失效时,能分析原因,提出改进措施,也是工艺员应掌握的技能.二, 模具的工作条件1, 工装模具组成凹模 - 冷镦, 正挤, 反挤, 冲孔, 锥形凸模, 切边凹模, 切边凸模,孔类` 螺母用凹模等.套 - 推出销套, 衬套垫 - 带孔垫块轴类冲头–正挤, 反挤, 六方冲头, (螺母冲头), 推出销, 凸模销,光凸模(无孔)销, 轴, 杆.板,块类型 - 垫块,切断刀,送料滚,刀体,钳片,夹子,弹簧板,弹簧片螺旋弹簧–拉,压弹簧碟簧板簧2, 易损件 (服役期短,经常更换的件)冲头, 凹模重点分析易损件–冲头, 凹模.3, 模具工作条件①挤压冲头工作条件–以活塞销为例上冲头上冲头–向下运动, 下冲头–固定不动.挤压中,上冲头受力大于下冲头. 上冲头受力情况如下:A) 向下运动–反挤坯料,冲头受压应力. B)向上运动–脱离坯料,因摩擦力冲头受拉应力. C)可能因冲头偏心,产生弯曲应力.结论: 上冲头受力复杂,易导致失效. 上冲头最大名义压力可达2500 MPa.在尺寸过渡处,由于应力集中, 有时应力更大于此值.② 冷挤压凹模的工作条件 № 2 冷挤压过程中,凹模型腔表面受很大的压力,该压力使凹模产生巨大的切向拉应力.(以下插图)p 0材料力学厚壁筒受力分析理论公式拉应力压应力P 1R 21 - P 0 R 20R 2-R 21P 1 -P 0R 21R 20σt σr =()+R 2R 2-R 21()=R 2-R 21P1R 21- P 0 R 20-)(R 2-R 21R 2)(R 21R 20P 1 -P 0①②③④⑤⑥当采用整体模时,如下图P 0 =0 代入①,②式)(R 20 -R 21R 2+=σt R 21 R 20P 1R 20 -R 21P 1R 21=P 1R 21R 20 -R 21(1+R 20R 2)P 1 R 21 R 20R 2R 20 -R 21()-P 1R 21 R 2-R 21=σr =R 2-R 21P 1R 21 )R 2R 201-(当R=R 1 时,分别代入公式③,④得σtR1σrR1=)R 21R 201+(R 20 -R 21P 1R 21)R 21R 21-(R 2-R 21P 1R 21=P 1R 20 -R 21R 20 +R 21==-P 1所以实际应用中,整体式凹模 d外/ d内比值取4-6 符合上面计算结果.σtR0=P1(6R1)2 -R212R21=2 /35 P1=0.0571P1由公式⑦得当R0 = 6 R1时,=0.133P1=2 /15 P12R21(4R1)2 -R21P1=σtR0由公式⑦得3,整体模孔与外径的尺寸关系当R0 = 4 R1时,结论:1,σt切向应力不是均匀分布,靠近内表面处最大,靠近外表面处最小.2,凹模承载能力并非随壁厚的增加而按比例增加.如已知一整体模及 P1 ,R0 ,R1 , 则可求出模中某点应力状态,见下图σtR0σrR0=)R21R201+(R20 -R21P1R21)R20R201-(R20 -R21P1R21=P1R2-R212R21==0当R=R0时,分别代入公式③,④得⑧⑦三,模具失效的基本形式及原因模具失效形式–模具丧失服务能力的某种损伤形式.大多数模具出现损伤后,不会立即丧失服务能力,仅在其中一种损伤发展到足以妨碍模具正常工作或生产出废品时,此模具才停止服役.№ 3(二)模具塑性变形失效原因凸凹模磨损失效是一种正常失效,但有时发生早期磨损失效值得研究.1,模具磨损过程磨损量 mg C①初期磨损阶段 A新模具B刃口锋利(切边模,冲切模),模孔形状误差(不圆度等),与坯料接触面积小,局部压力大, A以及产生塑性变形,导致磨损速度加快.冲击次数 N②正常磨损阶段 B初期磨损阶段达到一定程度,刃口与工件接触单位压力减轻,不再产生塑性变形,进入摩擦磨损阶段. 在此过程中,由于反复冲击,而模具渐渐趋于疲劳.③过激磨损阶段 C刃口, 模孔呈现疲劳,模具急剧磨损,不能正常工作,甚至因冲击出现表面剥落,剥落硬粒子成为磨粒,加快了磨损速度.2,模具磨损失效原因–基本原因是磨擦№ 6(四) 模具疲劳失效原因1,特征: 在模具某些部位△在模具某些部位,经一定的服役期,萌生了细小的裂纹,并逐渐向纵深扩展.裂纹扩展到一定的尺寸后,严重的削弱模具的承载能力,而引起断裂.疲劳裂纹萌生于应力较大的部位,特别是应力集中的部位(尺寸过渡,缺口,刀痕,磨削裂纹等).△模具通常在高强度,低塑性状态下服役,在模具的微观疲劳断口处,很难观察到典型的疲劳条带,但是其宏观断口上,往往呈现出海滩状形貌.△高碳高合金钢模具,其疲劳断口往往出现粗糙的木纹状条纹.对宏观断口的形貌观察产生严重的干扰.2,疲劳裂纹分析根本原因是循环载荷.疲劳失效过程分两个阶段, ①疲劳裂纹的萌生②疲劳裂纹的扩展.1)疲劳裂纹的萌生①位置–经常在尺寸过渡处, 刀痕处,磨削沟痕处,磨削裂纹处.②萌生机理–见下图模具表面某些微区域内,可先发生滑移,滑移随载荷变化反复进行,到达某一程度后,材料滑移抗力下降,可能从滑移带中挤出金属,成为挤出锋,与此同时形成凹槽.当循环应力较大或晶界相对弱化时,疲劳裂纹可萌生于晶界.疲劳裂纹也可以萌生于粗大的第二相颗粒与基体的界面上.水介质(自来水,盐水等)显著加速疲劳裂纹的萌生和扩展,剧烈降低疲劳寿命.2)疲劳裂纹的扩展–分两个阶段A,扩展第一阶段 : 形成滑移带裂纹源后,沿着与拉伸应力轴成45°角的滑移面扩展.这种切变式扩展称为第一阶段扩展.对钢铁材料,第一阶段扩展为数百微米.如疲劳裂纹萌生于夹杂物,第一阶段扩展的深度仅为数个微米以后就转向垂直于拉应力轴的方向扩展.B,扩展第二阶段 : 疲劳裂纹沿垂直于拉力轴的方向扩展,在此阶段有多种机制,有拉伸,有压缩.3, 冷模具钢对疲劳裂纹萌生扩展的影响模具钢具有很高的屈服强度和很低的断裂韧性.高的屈服强度–有利于推迟疲劳裂纹的萌生.低的断裂韧性–加快疲劳裂纹的扩展,使疲劳裂纹扩展循环数剧烈缩短.№ 74,模具疲劳失效原因№ 8根本原因是循环载荷,凡促使表面拉应力增大的因素均增加疲劳裂纹的萌生.(五) 模具冷热疲劳失效1,失效形态在极冷,极热条件下服役的模具,锻压数千次或数百次之后,型腔表面出现许多细小裂纹,其形状有网状,放射状,平行状等,这些裂纹仅有数毫米深,不会向纵深扩展,冷热疲劳裂纹经常萌生于刀痕及磨损沟槽,外观呈现直线状.2,模具冷热疲劳失效原因锻压钢件的模具与坯料接触时,表面迅速升温到600℃-900℃而内层尚处于较低的温度,表面层受热而膨胀,但受内层的约束,因而在表面产生压应力,压应力的数值一般均大于模具材料在该状态下的屈服强度,因而引起塑性变形.锻件脱模后,由于向模具表面喷洒冷却剂,使表面急剧冷却而收缩,当表面收缩受到约束时,便产生拉应力,模具表面层中的循环热应力是引起冷热疲劳的根本原因.高温氧化,冷却水的电化学腐蚀以及坯料的摩擦作用,加速了冷热疲劳过程.因此,冷热疲劳过程是极其复杂的物理化学过程.(六) 模具的断裂失效模具在服役过程中,突然出现大裂纹或分离为两部分或数部分使模具立即丧失服务能力,属于断裂失效.常见断裂失效形式有 : 崩牙,崩刃(冲头,搓丝板,滚丝轮等)劈裂,折断(冲头),胀裂等1,模具断裂(折断)失效过程可分一次性断裂和疲劳断裂两类①一次性断裂模具在冲压时突然断裂,称为一次性断裂.主要原因是严重超载或模具材料严重脆化(如过热,过烧,回火不足,严重的应力集中及严重的冶金缺陷等)②疲劳断裂模具在服役中，在应力最大或应力集中处，萌生微裂纹，在冲击力作用下，微裂纹慢慢扩展，模具有效承载面积逐渐缩小，直至外加应力超过模具材料的断裂强度，模具发生断裂或是随裂纹逐渐扩展裂纹尖端的应力强度因子不断增大，直至超过材料的断裂韧性值时，裂纹发生失稳性扩展，模具发生脆性断裂。
