指针式推拉力计说明书后续尊敬的用户：感谢购买本公司生产的指针式推拉力计。
在使用本仪器前请详细阅读这本说明书，以便能正确使用。
并请妥善保存说明书和保修单，以便万一有不了解或故障时，能给您带来帮助。
本说明书中的资料均以最新产品为依据,由于改进或其他变化，本说明书的记述可能与实际情况稍有出入，我公司将保留随时修改的权利，修改之处恕难一一相告。
CONTINUATIONDear User:We're indebted for your patronage to purchase this series handy push pull gauge. Before using the instrument, please carefully read the manual to use it rightly. Please keep the manual and the warranty well to give you help when you can't learn it or there is something wrong with it. Data of the manual is equally had newest product as evidence, be-cause of improvement or other change, description of manual may differ from practical situation. Our company will reserve the right corrected at any moment, it is difficult to list the corrected place one by one. 上海高致精密仪器有限公司型号M o d e l 最大测量值M a x l o a d最小测量值m i n l o a d负荷分度值L o a d g r a d u a t i o n v a l u e示值误差V a l u e e r r o r推拉杆行程R o d j o u r n e y工作温度W o r k t e m p e r a t u r e运输温度G a r r y t e m p c r a t u r e相对湿度R e l a t i v e h u m i d i t y工作环境W o r k e n t i r o n m e n tN L B -10N L B -20N L B -30N L B -50N L B -100N L B -200N L B -300N L B -50010N 2.2l b20N 4.4l b 30N 6.6l b 50N 11l b 100N 22l b 200N 44l b 300N 66l b 500N 110l b 1N 0.1l b 2N 0.4l b3N 0.6l b 5N 1l b 10N 2l b 20N 4l b 30N 6l b50N 10l b0.05N 0.02l b0.1N 0.04l b0.2N 0.04l b 0.25N 0.1l b 0.5N 0.2l b 1.0N 0.4l b 2.0N 0.4l b2.5N 1.0l b±1%10m m20℃±10℃-27℃~±70℃15%~80%R H周围无震源及腐蚀性介质N o v i b r a n c y a n d n o c a u t e r yNLB 系列测力计规格参数 ( NLB Series Parts Technical Specifications )ALB 系列测力计规格参数 ( ALB Series Parts Technical Specifications )型号M o d e l最大测量值M a x l o a d最小测量值m i n l o a d负荷分度值L o a d g r a d u a t i o n v a l u e示值误差V a l u e e r r o r推拉杆行程R o d j o u r n e y工作温度W o r k t e m p e r a t u r e运输温度G a r r y t e m p c r a t u r e相对湿度R e l a t i v e h u m i d i t y工作环境W o r k e n t i r o n m e n tA LB -100100l b 45k g±1%10m m20℃±10℃-27℃~±70℃15%~80%R H周围无震源及腐蚀性介质N o v i b r a n c y a n d n o c a u t e r y10l b 5k g0.5l b 0.5k gA LB -4040l b 18k g4l b 2k g0.2l b 0.2k gA LB -2020l b 9k g2l b 1k g0.1l b 0.1k gA LB -1010l b 4.5k g1l b 0.5k g0.05l b 0.05k gA LB -44l b 1.8k g0.4l b 0.2k g0.02l b 0.02k gA LB -22l b 1.9k g0.2l b 0.1k g0.01l b 0.01k g-3--2-1.Technical specifications(Shown page 1~3)2.Parts appellation(Shown page 4)3.Appearance and install size(shown page 5)4.Preparation before measureChoose appropriate joint clamp and install it on the gauge before mea-sure.(1)Pull measureChoose pull clamp and install it on the central stick of marked [PULL].(2)Push measureChoose push clamp and install it on the central stick of marked [PUSH].(3)Use of prolong stickWhen it isn't possible to touch measured thing, use prolong stick to install clamp.When using prolong stick to measure, measured thing and gauge must be on the same straight line, if not, it isn't possible to measure right value of load. . (4)Confirmation and operation method of changing knob (a) [PEAK] change of [TRACK]Lightly press knob changing , at the same time , turn it to left to make mark “●”be in the place of [TRACK]. (b) [TRACK] change of [PEAK]Turn knob to right , the knob springs and mark “●” is in the place of [TRACK].(c)Points for attention after measuringAfter finishing measuring , change mark “●” , please put it in the place of [PEAK]. If changing knob is put in the place of [TR- ACK] for a long term, life of inner springs lamination will shorten. (5) Adjustment of indicator dial(a) Please confirm whether needle aims at [0] of dial, if not, please turn adjustable circle of dial, and dial will run with it to make needle aimed at [0].NOTE:-9-ENGLISH。
KH系列数显式推拉力计柯力中文使用说明书2011年11月版宁波柯力传感科技股份有限公司●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录KH系列规格参数 (1)KH系列推拉力计外形结构 (2)KH系列外形尺寸 (3)安全注意事项 (4)使用提示 (5)功能 (5)主要特点 (6)规格参数 (6)各部件的名称与功能 (6)一液晶显示窗 (7)二功能按键 (8)参数设定方法 (10)中英文提示选择、显示翻转及置零范围设置方法 (14)上下限自动报警指示灯 (15)充电指示 (15)通讯接口 (15)充电器插孔 (15)打印接口 (16)使用前准备 (16)校准 (16)测试 (20)1开/关机 (20)2清零 (20)3选择测试模式 (20)4选择计量单位 (21)5测试 (21)数据的存储打印 (22)查看与删除永久记忆区 (23)串口引脚说明： (24)传感器外置式接口说明 (24)包装与附件 (25)保养及维护 (25)2008年5月版KH系列推拉力计外形结构KH系列外形尺寸安全注意事项1使用前请详细阅读本说明书，错误的操作有可能会损坏本机或发生严重事故。
2在做破坏试验时，应做好防护工作。
3试验前要详细检查安装夹具，请勿使用损坏或弯曲变形的夹具。
4传感器负荷超出额定负荷的110%时显示屏会提示警告信息，此时应立刻减小负荷，避免损坏传感器。
开机时请不要加载额定负荷的10%。
使用提示1不要用尖锐的工具代替手指按键操作。
2本仪器只能用于测试推力或拉力，不要让测试杆承受弯曲或回旋方向力。
3合理选择推拉力计的量程，如果是测试冲击载荷，要选用比冲击载荷至少大一倍的量程。
4请勿在水、油或其他液体溅到的地方使用推拉力计，要将推拉力计存放在阴凉干燥、无振动的地方。
5请使用配套的充电器充电，绿灯亮时电池已充满，使用中可以同时进行充电，正常的充电大约需4小时。
6仪表内置6V/1500mAh镍氢充电电池，不要使用其他种类的电池。
推拉力计操作规程一、引言推拉力计是一种用于测量物体的推力和拉力的仪器，广泛应用于各种工业领域和实验室研究中。
本操作规程旨在提供推拉力计的正确使用方法，确保操作人员的安全，并获得准确可靠的测量结果。
二、设备准备1. 确保推拉力计处于正常工作状态，如有故障或损坏应及时修理或更换。
2. 检查推拉力计的刻度和单位设置，确保与实际需求相符。
3. 准备适当的测量夹具或附件，确保能够正确固定和连接被测物体。
4. 确保工作区域整洁有序，避免杂物干扰操作。
三、操作步骤1. 将推拉力计固定在平稳的工作台上，确保其稳定性。
2. 根据需要选择合适的夹具或附件，并将其安装在推拉力计上。
3. 将被测物体正确固定在夹具上，确保夹具与推拉力计之间的连接牢固可靠。
4. 打开推拉力计的电源开关，并等待其启动。
5. 在推拉力计的显示屏上选择所需的测量单位，并根据需要进行刻度调整。
6. 缓慢施加推力或拉力，观察推拉力计的读数并记录下来。
7. 根据需要进行多次测量，确保结果的准确性和可靠性。
8. 完成测量后，将推拉力计的电源开关关闭，并将其从工作台上拆卸下来。
9. 清洁推拉力计及其附件，并妥善保管在指定的存放位置。
四、安全注意事项1. 在操作推拉力计时，应穿戴适当的个人防护装备，如手套、护目镜等。
2. 在施加推力或拉力时，应避免过大的力量，以免损坏仪器或导致意外。
3. 在使用推拉力计时，应保持周围环境的安静和稳定，避免干扰测量结果。
4. 禁止将推拉力计用于超过其额定负荷范围的测量，以免导致仪器损坏或人身伤害。
5. 在操作过程中，如发现任何异常情况或故障，请立即停止使用，并通知相关人员进行检修或更换。
五、常见问题及解决方法1. 问题：推拉力计读数不稳定。
解决方法：检查夹具和被测物体的连接是否牢固，调整刻度和单位设置。
2. 问题：推拉力计无法启动。
解决方法：检查电源连接是否正常，确保电源开关处于打开状态。
3. 问题：推拉力计显示屏无法正常显示。

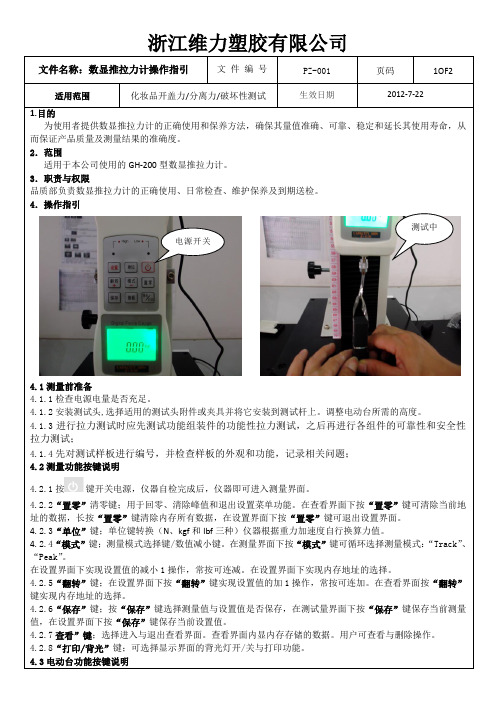

化妆品开盖力/分离力/破坏性测试生效日期 1.目的为使用者提供数显推拉力计的正确使用和保养方法，确保其量值准确、可靠、稳定和延长其使用寿命，从而保证产品质量及测量结果的准确度。
2．范围适用于本公司使用的GH-200型数显推拉力计。
3．职责与权限品质部负责数显推拉力计的正确使用、日常检查、维护保养及到期送检。
4．操作指引4.1测量前准备4.1.1检查电源电量是否充足。
4.1.2安装测试头,选择适用的测试头附件或夹具并将它安装到测试杆上。
调整电动台所需的高度。
4.1.3进行拉力测试时应先测试功能组装件的功能性拉力测试，之后再进行各组件的可靠性和安全性拉力测试；4.1.4先对测试样板进行编号，并检查样板的外观和功能，记录相关问题；4.2测量功能按键说明4.2.1按键开关电源，仪器自检完成后，仪器即可进入测量界面。
4.2.2“置零”清零键；用于回零、清除峰值和退出设置菜单功能。
在查看界面下按“置零”键可清除当前地址的数据，长按“置零”键清除内存所有数据，在设置界面下按“置零”键可退出设置界面。
4.2.3“单位”键；单位键转换（N 、kgf 和lbf 三种）仪器根据重力加速度自行换算力值。
4.2.4“模式”键；测量模式选择键/数值减小键。
在测量界面下按“模式”键可循环选择测量模式：“Track ”、“Peak ”。
在设置界面下实现设置值的减小1操作，常按可连减。
在设置界面下实现内存地址的选择。
4.2.5“翻转”键；在设置界面下按“翻转”键实现设置值的加1操作，常按可连加。
在查看界面按“翻转”键实现内存地址的选择。
4.2.6“保存”键；按“保存”键选择测量值与设置值是否保存，在测试量界面下按“保存”键保存当前测量值，在设置界面下按“保存”键保存当前设置值。
4.2.7查看”键；选择进入与退出查看界面。
查看界面内显内存存储的数据。
用户可查看与删除操作。
4.2.8“打印/背光”键；可选择显示界面的背光灯开/关与打印功能。
引言概述数显推拉力计是一种常见的测试仪器，广泛应用于各个行业的力学测试和质量控制中。
本作业指导书是数显推拉力计的使用和操作指南，旨在帮助用户正确使用和维护该仪器，保证测试的准确性和可靠性。
本文将分为五个大点来详细介绍数显推拉力计的各项功能和使用方法。
正文内容一、数显推拉力计的基本原理和结构1. 数显推拉力计的测量原理1.1 采用应变片技术进行力的测量1.2 数显推拉力计的工作原理和电子信号处理2. 数显推拉力计的结构和部件2.1 机械结构和外观特点2.2 主要部件及其功能介绍2.3 电子元件和信号处理模块介绍二、数显推拉力计的使用方法1. 准备工作1.1 仪器的安装和调试1.2 电源接入和仪器的开启1.3 仪器的校准和标定2. 测试对象的准备和安装2.1 根据测试需求选择合适的夹具和附件2.2 样品的准备和调整2.3 安装样品并进行初始调整3. 执行测试3.1 选择合适的测试模式和参数设置3.2 进行力的测试和实时数据显示3.3 数据记录和保存4. 分析和解读测试结果4.1 数据处理和结果分析方法4.2 数据的图表展示和对比分析4.3 结果的解读和评估三、数显推拉力计的维护和保养1. 日常清洁和检查1.1 仪器的清洁方法和注意事项1.2 检查仪器的外观和机械部件1.3 检查仪器的电子元件和连接线路2. 仪器的校准和调整2.1 校准的目的和意义2.2 校准的方法和步骤2.3 校准记录和周期3. 仪器的故障排除和维修3.1 常见故障和解决方法3.2 仪器的维修和维护注意事项3.3 仪器的更换和升级四、数显推拉力计的安全注意事项1. 仪器的安全使用和操作规范1.1 仪器的操作人员要求和培训1.2 仪器的安全装置和保护措施1.3 仪器的紧急停机和断电处理2. 测试样品的安全和保护2.1 样品的安装和固定2.2 样品的极限测试范围和保护2.3 样品的处理和处置3. 电源供应和接线的安全问题3.1 电源接入的安全要求3.2 电源线和插头的检查和保养3.3 电流和电压的安全控制五、数显推拉力计的应用案例和发展前景展望1. 数显推拉力计的应用领域和案例1.1 材料力学测试和力学性能分析1.2 产品质量控制和质量标准检测1.3 负荷测试和负载辨识2. 数显推拉力计的发展前景和挑战2.1 技术创新和功能改进2.2 市场需求和用户需求的变化2.3 行业标准和监管政策的影响总结数显推拉力计作为一种重要的力学测试仪器，在各个行业中发挥着关键的作用。
推拉力计操作规程一、引言推拉力计是一种用于测量物体推拉力的仪器，广泛应用于各个行业，如工程建筑、机械制造、航空航天等。
为了确保推拉力计的正确使用和操作，制定本操作规程，以指导操作人员正确、安全地使用推拉力计。
二、适用范围本操作规程适用于所有使用推拉力计进行推拉力测量的操作人员。
三、设备准备1. 确保推拉力计处于正常工作状态，检查仪器外观是否完好，无损坏或松动的部件。
2. 检查推拉力计的电源是否充足，如需更换电池，请使用与规格相符的电池。
3. 检查推拉力计的探头是否干净，如有污垢，请使用干净的布擦拭。
四、操作步骤1. 将推拉力计放置在平稳的工作台面上，确保仪器的稳定性。
2. 打开推拉力计的电源开关，待仪器启动完成后，显示屏上将显示当前的工作模式和单位。
3. 根据实际需要，选择合适的工作模式和单位。
推拉力计通常提供多种工作模式，如单次测量、连续测量、峰值保持等，根据需要选择相应的模式。
4. 选择合适的测量单位，推拉力计通常提供牛顿（N）、千克力（kgf）、磅力（lbf）等单位，根据实际需求选择合适的单位。
5. 将待测物体与推拉力计连接，确保连接牢固可靠。
推拉力计通常配备不同类型的夹具或钩子，根据待测物体的特点选择合适的夹具或钩子，并确保其正确安装。
6. 缓慢施加或拉动力量，推拉力计将实时显示当前的推拉力值。
注意观察仪器的显示屏，确保读数稳定后记录推拉力值。
7. 如需进行连续测量，可根据需要重复步骤6。
如需保持峰值，可按下仪器上的“峰值保持”按钮，推拉力计将记录并显示测量过程中的最大推拉力值。
8. 测量完成后，关闭推拉力计的电源开关，将仪器放置在安全的位置。
五、注意事项1. 在使用推拉力计过程中，应注意安全，避免身体接触到推拉力计的运动部件，以防受伤。
2. 在进行推拉力测量前，应确保待测物体的重量不超过推拉力计的额定测量范围，以免损坏仪器。
3. 在使用推拉力计时，应避免突然施加或拉动力量，以免对待测物体或仪器造成损坏。
H F数显式推拉力计使用说明书标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]数显式推拉力计使用说明书感谢购买HF系列数显式推拉力计本推拉力计具有高精度、易操作、携带方便等优点。
更具有各种测试模式，方便测试者使用，且可将测试数据储存并输入到电脑作统计分析。
与各种试验台及夹具组合可构成不同用途的试验机。
用户还可自行输入使用地的重力加速度值，使测试更为精确。
图一结构名称图图二结构名称图传感器外置式表一、传感器内置式推拉力计型号规格表表二、传感器外置式推拉力计型号规格表一、功能特点：1、高精度高分辨率。
2、五种测试模式、三种显示方式可供选择——最大程度提高测试效率。
3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算。
4、重力加速度设置功能—用户可自行输入使用地的重力加速度精确值。
使测试及单位换算更为精确。
5、峰值保持功能。
保持峰值显示直至手动清零。
6、自动峰值功能，保持显示峰值2秒后自动解除。
7、可设定上下限及比较值做统计分析。
超过比较值蜂鸣报警。
8、数据储存功能，可储存896个测试值。
9、数据输出功能，可将数据通过数据线输入电脑做各种分析。
10、绿色环保，10分钟无操作自动关机。
11、高品质充电电源。
充电电压从100V至 240V可用，可适应国内、国外绝大多数地区。
还有短路、漏电、过载保护功能。
12、2套安装尺寸，适应国内外多数测试机台，方便用户安装到机台上使用。
13、特有的开关接点通断力测试功能，使开关通断力测试更精确。
14、6位大屏幕显示。
二、推拉力计型号规格表(见表一、表二)三、安全注意事项注意事项如果操作错误，可能会损坏本仪器或导致严重的事故。
本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备再次阅读。
如果是测试冲击负荷请选用最大负荷比所要测试的冲击负荷大一倍的机型。
警告事项1、在破坏性测试时，应戴上保护面具和手套以防测试过程中发生的飞溅物质伤及人体。
指针式推拉力计又叫指针式推拉力计，分为数字式指针式推拉力计和机械式指针式推拉力计（指针式）两种。
数字指针式推拉力计，采用超大显示屏可精确的现实测量所得到的最大信息量；当前值，最大值，最小值等，同事还可以用进度条的形式标示测试力是否接近了最大量程。
如需有，可利用背光使读数变得可加方便、舒适。
指针式推拉力计的应用范围很广，可测拉力和压力。
电气：、线端测试、开关力测力、螺丝扭力测试、剥落力测试、断路器测试、扳手力测试、接触开关测试等等包装：剥离力、瓶盖开启、瓶盖扭力测试、压盖机控制测试、薄膜孔、负载测试等汽车工业：操作力测试、装配力测试、减震试验、螺丝扭力等食品加工：水果硬度、粘贴强度、开瓶力，剥离力，垂直压力，品质检测医疗：物理疗法中的测力，假肢矫正，注射器测试，缝合线测试，划力测试指针式推拉力计利用金属的弹性制成标有刻度用以测量力的大小的仪器，谓之“指针式推拉力计”。
指针式推拉力计有各种不同的构造形式，但它们的主要部分都是弯曲有弹性的钢片或螺旋形弹簧。
当外力使弹性钢片或弹簧发生形变时，通过杠杆等传动机构带动指针转动，指针停在刻度盘上的位置，即为外力的数值。
指针式推拉力计定义有握力计等种类，而弹簧秤则是指针式推拉力计的最简单的一种。
用指针式推拉力计竖直吊起物体,当弹簧指针式推拉力计和物体均静止时,说明物体受平衡力,即重力与拉力是一对平衡力,大小是相等的.物体对指针式推拉力计的拉力与指针式推拉力计对物体的拉力互为作用力与反作用力,大小相等.所以读数就是被测物体的重力.根据F=k•X (胡克定律)，受力与弹簧伸长量成正比。
库仑扭秤：悬丝的扭力能够为物理学家提供一种精确地测量很小的力的方法。
扭转力矩与悬丝的扭转角成正比，与悬丝直径的4次方成正比，与悬丝的长度成反比。
库仑扭秤的主要部分是一根金属细丝，上端固定，下端悬有物体，在外力作用下物体转动，使金属丝发生扭转，测量出扭转角度，就可以根据扭转定律算出外力。
