强制电流法阴极保护设计

强制电流阴极保护原理强制电流阴极保护原理是一种防止金属腐蚀的方法，它通过在金属表面施加电流，使金属表面形成一层保护膜，从而防止金属腐蚀。

这种方法被广泛应用于海洋工程、石油化工、船舶、桥梁等领域，可以有效地延长金属结构的使用寿命，降低维护成本。

强制电流阴极保护原理的基本原理是利用电化学反应，使金属表面形成一层保护膜。

在金属表面施加一个外加电流，使金属表面的电位降低，从而使金属表面发生还原反应，生成一层保护膜。

这层保护膜可以防止金属表面进一步被氧化，从而防止金属腐蚀。

强制电流阴极保护原理的实现需要一个电源和一个阴极。

电源提供电流，阴极则是电流的接收端。

在实际应用中，通常使用一种特殊的阴极，称为惰性阳极。

惰性阳极是一种不会被腐蚀的金属，如铂、钽、铱等。

惰性阳极的作用是接收电流，从而防止金属结构被腐蚀。

强制电流阴极保护原理的实现需要考虑多种因素。

首先，需要确定金属结构的电位。

金属结构的电位是指金属表面的电位相对于一个参考电极的电位。

参考电极通常是一种标准电极，如银/银氯化物电极或铜/铜硫酸盐电极。

确定金属结构的电位是非常重要的，因为只有在金属结构的电位低于一定的阈值时，才能形成保护膜。

需要确定金属结构的电流密度。

电流密度是指单位面积上通过金属结构的电流量。

电流密度的大小决定了保护膜的厚度和质量。

如果电流密度太小，保护膜的厚度不足，无法有效地防止金属腐蚀；如果电流密度太大，保护膜的质量会受到影响，从而导致金属腐蚀。

需要考虑金属结构的形状和大小。

金属结构的形状和大小会影响电流的分布和流动。

在实际应用中，通常需要设计合适的电极布置方案，以确保电流能够均匀地分布到金属结构的各个部位。

强制电流阴极保护原理的优点是可以有效地防止金属腐蚀，延长金属结构的使用寿命。

此外，它还可以降低维护成本，减少对环境的污染。

然而，强制电流阴极保护原理也存在一些缺点。

首先，它需要大量的电能，因此会增加能源消耗和成本。

其次，它需要专业的技术和设备，因此在实际应用中需要进行专业的设计和施工。

强制电流阴极保护系统设计强制电流阴极保护系统是一种常用于金属结构保护的阴极保护方案。

其基本原理是通过施加外加电流，使金属结构的电位降低，从而减少或阻止金属的腐蚀。

1. 系统的整体设计：首先需要确定需要保护的金属结构的大小、形状、材质等，以及所需施加的保护电流的大小。

根据这些参数，设计出合适的保护系统。

2. 电流供应装置的选择：电力供应装置是强制电流阴极保护系统的核心部件，其主要功能是提供稳定的直流电源。

在选择电流供应装置时，需要考虑给定结构所需的保护电流、工作环境条件、可靠性等因素。

3. 电流分配系统的设计：电流分配系统用于将电流从电源传输到被保护的金属结构上。

在设计电流分配系统时，需考虑金属结构的几何形状、结构复杂度、电阻分布等因素，合理规划电流的传输路径。

4. 电流控制系统的设计：电流控制系统用于实时监测和控制电流的大小和方向，以保证被保护金属结构的电位保持在理想的范围。

电流控制系统的设计需要考虑电流监测、控制逻辑和保护功能等方面。

5. 电位测量系统的设计：电位测量系统用于实时监测所保护金属结构的电位，以便及时发现和解决电位异常的问题。

电位测量系统的设计需要考虑测量精度、抗干扰能力、测量位置等因素。

6. 地下电流分散系统的设计：为了保证电流从金属结构传输到地下的有效分散，需要设计合适的地下电流分散系统。

该系统包括地下电流分发线路和地下电流分散装置。

7. 监控与维护系统的设计：强制电流阴极保护系统的长期稳定运行需要进行监控和维护。

监控与维护系统的设计需要考虑对电流和电位的实时监测、数据存储与处理、故障报警等功能。

强制电流阴极保护系统的设计需要综合考虑结构的特点、保护电流的要求以及工作环境等因素，合理选择和设计各个子系统，以确保金属结构能够得到有效的阴极保护，延长其使用寿命。

管道工程强制电流阴极保护设计方案新疆奥睿博节能科技发展有限公司目录、概述、设计方案、设计依据标准、设计指标、系统设计及安装、阴极保护系统仪器和材料、施工设计、施工技术要求、工程验收、效果监测附录一：阴极保护材料表强制电流阴极保护设计方案1、概述本工程总长度为58.7km，管道管径多数为D89mm，防腐层为黄夹克防腐层。

由于管道所经地多为盐碱地，土壤电阻率较大，易选用外加电流阴极保护方式，对管道进行保护，达到延长使用寿命的目的。

2、设计方案管道设计采用独立的外加电流阴极保护系统。

设计1座阴极保护站。

阴极保护站设计1处浅埋阳极地床、在靠近排气管处埋设1支长效硫酸铜参比电极、在阴极保护站设计安装1台直流电源。

3、设计依据标准《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》SY/T0086-2003《钢质管道外腐蚀控制规范》GB/T21447-2008《埋地钢质管道阴极保护参数测量方法》GB/T21246-2007《镁合金牺牲阳极》GB/T17731-2015《锌-铝-镉合金牺牲阳极》GB/T4950-2002《埋地钢质管道直流排流保护技术标准》SY/T0017-2006《埋地钢质管道交流排流保护技术标准》GB/T50698-20114、设计指标1、阴极保护设计使用寿命15年。

有效保护期间管道极化电位应满足以下第2或3条要求。

2、施加阴极保护后，管道阴极极化电位为-0.85~1.25V（相对于CSE电极），应考虑排除IR降。

3、在阴极保护极化形成或衰减时，测取被保护管道表面与土壤接触、稳定的参比电极之间的阴极极化电位差不应小于100mV。

4、当土壤或水中存在硫酸盐还原菌，且硫酸离子含量超过0.5%时，通电保护电位应达到-0.95V或更负（相对于CSE电极）。

5、系统设计及安装5.1阴极保护设计参数（1）管道总长度: 约58.7km（2）绝缘层: 黄夹克防腐层（3）管道总表面积: 约16404m2（4）阴极保护系统设计寿命： 30年（5）土壤平均电阻率: 200Ω·m（0～2米深土壤层）（6）管道保护电位: ≤-0.85V（CSE）5.2阴极保护系统的设计计算5.2.1保护电流密度的选取根据管道外防腐层绝缘电阻和阴极保护电流密度的对应关系（见表1），选择本项目中的最小阴极保护电流密度为0.5mA/m 2。

强制电流阴极保护系统设计在金属结构的防腐蚀工程中，强制电流阴极保护系统是一种非常重要的防腐蚀措施。

它通过在金属结构表面施加一个适当的电流，使金属结构表面处于一个保护性的电位范围内，从而达到延长金属结构使用寿命、减少维护成本和保护环境的目的。

本文将探讨强制电流阴极保护系统的设计原理、技术要点和应用范围。

一、设计原理强制电流阴极保护系统的设计原理是利用外加的直流电源，在金属结构表面施加一个适当的负电压，使金属表面处于一个保护电位范围内，从而抑制金属结构的腐蚀。

保护电位的选择一般是根据金属材料的特性、环境腐蚀情况和电流密度等因素进行综合考虑的。

在保护电位下，金属结构表面的阳极和阴极反应都会减少或者停止，从而达到保护金属结构的目的。

强制电流阴极保护系统还可以对不同区域的腐蚀情况进行定位、监测和调节，从而保证系统的稳定性和可靠性。

二、技术要点1. 电源选择：强制电流阴极保护系统的电源一般采用直流稳压电源或者直流整流电源。

在选择电源时需要考虑金属结构的规模、电流密度、环境条件和使用要求等因素。

2. 电流传输：电流的传输一般通过导电材料进行，如铜线、铝线、铜带等。

在选择导电材料时需要考虑导电性能、耐腐蚀性能和成本等因素。

3. 电流分布：要保证金属结构表面的电流密度均匀分布，避免出现电流偏弱或者偏强的情况，从而保证金属结构表面腐蚀均匀。

4. 监测系统：要对金属结构表面的电位、电流密度等参数进行实时监测，并可以根据监测结果对电流进行调节，从而保证系统的稳定性和可靠性。

5. 接地系统：接地系统是强制电流阴极保护系统的重要组成部分，在设计时需要考虑接地电阻、接地方式和接地位置等因素，保证接地系统的可靠性和稳定性。

三、应用范围强制电流阴极保护系统广泛应用于钢结构、地下管道、海洋平台、船舶、储罐、桥梁、海水结构等金属结构的防腐蚀工程中。

其应用范围几乎涵盖了所有金属结构的防腐蚀领域，具有非常广泛的市场前景。

随着金属结构的规模和使用寿命的不断增加，强制电流阴极保护系统的需求也将会不断增加。

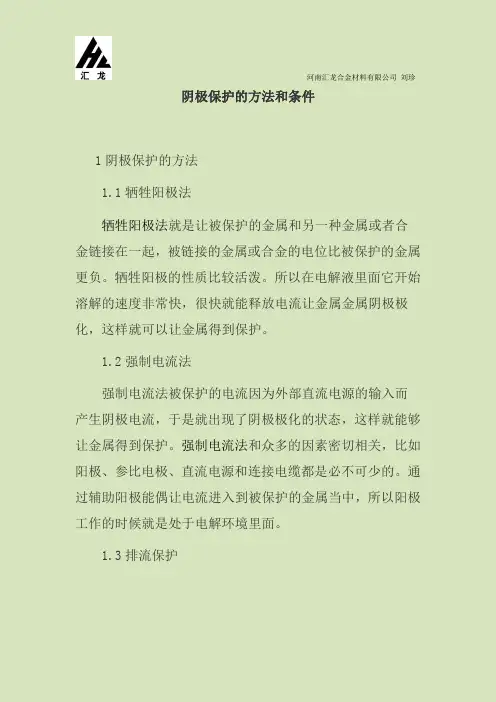

河南汇龙合金材料有限公司刘珍阴极保护的方法和条件1阴极保护的方法1.1牺牲阳极法牺牲阳极法就是让被保护的金属和另一种金属或者合金链接在一起，被链接的金属或合金的电位比被保护的金属更负。

牺牲阳极的性质比较活泼。

所以在电解液里面它开始溶解的速度非常快，很快就能释放电流让金属金属阴极极化，这样就可以让金属得到保护。

1.2强制电流法强制电流法被保护的电流因为外部直流电源的输入而产生阴极电流，于是就出现了阴极极化的状态，这样就能够让金属得到保护。

强制电流法和众多的因素密切相关，比如阳极、参比电极、直流电源和连接电缆都是必不可少的。

通过辅助阳极能偶让电流进入到被保护的金属当中，所以阳极工作的时候就是处于电解环境里面。

1.3排流保护河南汇龙合金材料有限公司刘珍所谓的排流保护指的是在电流比较散杂的情况下，对这些电流进行排除对被保护构筑物施加阴极保护。

一般而言，有三种方式都可以用来进行排流保护：第一个方法是直接排流。

如果散杂电流干扰电位极性没有太大波动的时候，可以借助电缆把被保护金属和干扰因素连接在一起，让杂散的电流能够排除。

这个方案虽然操作便捷，但是要是判断的不够精准，那么很可能适得其反让杂散的电流更多。

第二个方法是极性排流。

当杂散电流干扰电位极性正负交变时，能够借助二极管让杂散电源回到干扰源，因为二极管在输送电流的时候只能单方向输送，把杂散电流朝正向排出，而负向的就用被当做阴极保护。

现在，极性排流法比较常用。

第三个方法就是强制排流。

前面提到的直接排流法和极性排流都是在排流的过程当中才能实现保护作用，而没有进行排流的时候，金属就不能得到很好的保护作用。

针对这个弊端，于是就有了强制排流这个方法。

在无杂散电流时通过整流器供给保护电流，如果出现杂散电流就借助排流来实现保护。

一般情况下，强制排流采用的都是恒电位仪，在进行排流保护的时候也会有一部分的保护电流输出。

河南汇龙合金材料有限公司刘珍2.阴极保护条件要进行阴极保护，需要满足一下几个特质：首先，腐蚀介质要具备导电性，这样才能产生完整的电路。

强制电流阴极保护系统设计强制电流阴极保护系统是一种使用电流进行阴极保护的措施，通常用于金属结构的防腐。

以下是一个强制电流阴极保护系统的设计方案，包括系统组成和原理。

1. 系统组成：(1) 阴极保护源：通常是一个直流电源，用于提供保护电流。

(2) 电流传输装置：由电缆、连接头等组成，用于将阴极保护源的电流传输到受保护金属结构上。

(3) 保护电流分配装置：用于将阴极保护电流分配到受保护金属结构上的各个部位，以确保整个金属结构均受到保护。

(4) 测量监控装置：用于监测和测量阴极保护电流的大小和金属结构的电位，以便及时调整和控制电流的分配。

(5) 接地系统：用于提供电流回路的接地，形成一个完整的电流回路。

2. 工作原理：强制电流阴极保护系统的工作原理基于阴极保护原理，通过将保护电流引入金属结构，形成一个保护电流环路，从而达到防止金属结构腐蚀的目的。

当阴极保护系统开始工作时，阴极保护源提供直流电流，通过电流传输装置将电流输送到受保护金属结构上。

保护电流分配装置将电流按需分配到各个部位，以保证整个金属结构均受到保护。

测量监控装置实时监测金属结构的电位和保护电流的大小，当发现电位过高或保护电流不足时，会发出警报并调整电流的分配，以实现最佳的阴极保护效果。

接地系统起到了提供电流回路的作用，使得电流能够流经金属结构，形成一个完整的闭合回路。

良好的接地系统也能够有效降低结构上的电位，提高阴极保护的效果。

3. 设计要点：(1) 选择合适的阴极保护源：根据金属结构的大小和防腐要求选择合适的阴极保护源。

一般来说，阴极保护源需要能够提供稳定的直流电流。

(2) 合理布置电流传输装置和保护电流分配装置：根据金属结构的形状和大小，合理布置电流传输装置和保护电流分配装置，确保保护电流能够均匀分配到各个部位。

(3) 选择合适的测量监控装置：选择合适的测量监控装置，能够实时监测电位和电流，并具备报警和调整功能，以确保阴极保护系统的稳定工作。

强制电流阴极保护系统设计1. 引言1.1 背景介绍强制电流阴极保护系统是一种常用的金属防腐蚀技术，通过施加外部电流控制金属结构表面的电位，将金属结构的阳极和阴极区域之间形成保护电位差，从而实现对金属结构的防腐蚀保护。

在海洋平台、油气管道、桥梁等工程中，金属结构长期暴露在恶劣的环境中容易受到腐蚀的侵害，因此需要采取阴极保护措施。

强制电流阴极保护系统具有防腐蚀效果好、操作简便、成本低廉等优点，因此受到广泛应用。

本文旨在研究强制电流阴极保护系统的设计原理、设计要素、系统组成部分、操作流程以及参数调整等关键内容，以探讨其在工程实践中的可行性和实际应用价值，同时分析存在的问题，并提出改进方向，展望未来强制电流阴极保护系统在防腐蚀领域的发展前景。

通过对该技术的深入研究和探讨，旨在为相关工程领域的技术人员提供参考和借鉴，推动该技术的进一步应用和发展。

1.2 研究目的本文旨在深入探讨强制电流阴极保护系统设计的相关原理、要素和操作流程，以及系统组成部分和参数调整等内容。

通过对这些内容的详细分析和讨论，旨在为相关领域的研究人员和工程师提供参考和指导，帮助他们更好地理解和应用强制电流阴极保护技术，提高阴极保护系统的设计和运行效率。

具体来说，本文将通过对强制电流阴极保护系统设计原理的介绍，帮助读者了解阴极保护系统工作的基本原理，从而为系统设计提供理论支持。

接着，本文将详细解析设计阴极保护系统所需考虑的要素，包括材料选择、电流密度、涂层方式等因素，帮助读者制定合理的设计方案。

本文还将对系统的组成部分进行详细描述，包括阳极、电源、监测设备等组成部分，帮助读者了解系统的整体结构和功能。

通过对操作流程和参数调整的讨论，本文旨在帮助读者了解如何正确操作和调整阴极保护系统，确保系统运行稳定和有效。

本文的研究目的是为了促进强制电流阴极保护系统设计的进一步发展和应用，提高系统的设计水平和运行效率，从而更好地保护金属结构免受腐蚀的侵害。

强制电流阴极保护系统设计【摘要】强制电流阴极保护系统是一种常用的防腐蚀技术，可以有效延长金属设备的使用寿命。

本文主要介绍了强制电流阴极保护系统的设计原则、设计流程、系统组成、系统维护和系统优化等方面。

设计原则包括合理选择保护电流密度和保护电位、设计耐腐蚀性能良好的阳极材料等。

设计流程则涵盖了系统功能需求分析、设计方案确定、施工安装调试等步骤。

系统组成主要包括阳极、电源、电解液和监控系统。

系统维护是确保系统长期有效运行的关键，包括定期检查、维修和替换部件。

系统优化则是为了提高系统的保护效果和节约能源。

强制电流阴极保护系统设计的重要性在于其可以有效预防金属设备的腐蚀损坏，未来发展方向将更加注重系统的智能化和节能性能。

【关键词】强制电流阴极保护系统设计、概述、设计原则、设计流程、系统组成、系统维护、系统优化、重要性、未来发展方向1. 引言1.1 强制电流阴极保护系统设计概述强制电流阴极保护系统设计是一种用于对金属结构进行保护的技术手段，通过施加外加电流，使金属表面产生负电极，在电化学上形成保护性氧化膜，从而防止金属结构发生腐蚀的过程。

强制电流阴极保护系统设计是一项涉及工程设计、材料科学、电化学等多学科综合应用的工程技术，具有广泛的应用价值和重要的意义。

在强制电流阴极保护系统设计中，设计原则是核心，其决定了系统的稳定性和有效性。

设计流程包括对金属结构进行腐蚀情况的评估、电化学参数的确定以及系统参数的优化等内容。

系统组成主要包括电源装置、电极装置、监测系统等部分，每个组成部分都有其独特的功能和作用。

系统维护是保证系统长期稳定运行的关键，包括对系统各部分的定期检测、维修和替换等工作。

系统优化是持续改进系统性能和降低运行成本的重要手段，需要通过不断地调整参数和改进技术手段来实现。

强制电流阴极保护系统设计的重要性在于能够有效地延长金属结构的使用寿命，降低维护成本和减少环境污染。

未来发展方向包括提高系统的自动化程度、优化系统参数和控制策略，以及开发更加环保和经济的新型材料和技术。

强制电流阴极保护系统设计强制电流阴极保护系统是针对金属结构在海洋、工业和土木工程环境中受到腐蚀的一种保护方法。

本文将详细介绍强制电流阴极保护系统的设计原理及流程，希望能给读者更多的指导。

一、设计原理强制电流阴极保护系统是通过向被保护构件施加一个外加电源，使得保护系统构成电路，从而在被保护构件表面形成一个保护电位，从而防止其腐蚀。

具体原理如下：1. 阴极保护作用原理保护对象的电位可以依靠电化学反应来调节，利用阴极保护可以将被保护金属构件的电位调整到一个较低的水平，从而使其从腐蚀产生阴极反应，发生电子体积效应和电子分布效应等，形成一个保护膜，“阴极保护”涂覆在金属表面后，使其成为阴极电极，从而防止其发生腐蚀。

该方法适用于构件表面的均匀腐蚀。

2.阴极保护的控制阴极保护的电流、电压和能量密度，都影响着阴极保护的效果。

通过控制强制电流，可以调整被保护构件的电位，从而实现防腐的目的。

二、设计流程强制电流阴极保护系统的设计是一个繁琐的过程，需要根据具体需要来进行。

一般来说，其设计流程包括以下几个步骤：1.确定强制电流阴极保护的需要在设计过程中，需要首先确定被保护金属构件的抗腐蚀要求。

如果构件的腐蚀等级达到或超过NC 水平，或者其腐蚀等级随时间推移而逐渐升高，都需要对其实施阴极保护。

2.选择合适的保护电极保护电极的选择需要考虑到其引入电路的方式以及电极的形状、大小、长度等因素。

不同引入方式和电极形状对保护效果有一定的影响，需要根据具体情况进行判断。

3.确定保护电流和电压保护电流和电压是决定阴极保护效果的关键因素，需要通过保护电流和电压的测定和筛选来确定。

强制电流阴极保护需要供电，因此需要选择合适的电源，以满足保护电流和电压的需要。

电源的要求包括输出电压、输出电流、能耗等方面。

基于以上的信息，设计出一个合适的强制电流阴极保护系统。

该系统一般包括电源、保护电极、电缆及其他配件。

在设计过程中，需要考虑到系统的耐用性、安全性和可靠性等方面。

燃气管道强制电流阴极保护管道的强制电流法阴极保护主要由外加直流电源和辅助阳极接地床构成。

基典型系统如图10-32所示。

图10-32 管道的强制电流阴极保护系统1—整流器 2—连接头 3—阳极电缆 4—交流输入 5—焦炭6—辅助阳极 7—参比电极 8—管道 9—接电压表阴极一、强制电流保护的设备与装置强制电流保护的设备与附属装置，如图10-33所示。

它包括直流电源、辅助阳级、绝缘法兰、测试桩和检查片。

图10-33 管道阴极保护示意1—流电源 2—整流器 3—阳极 4—被保护管线5—绝缘法兰 6—测试桩 7—检查片(一)电源设备阴极保护系统中，需要稳定的直流电源，能保证长期持久的供电。

阴极保护电源是阴极保护的重要设施，低电压、大电流是其特点。

一般状况下应优先合计市电，或各类站、场稳定可靠的交流电源。

当使用农用电时，必须装有备用电源或不间断供电的专门设备。

关于无市电地区，强制电流阴极保护电源还可以选择太阳能电池、高容量蓄电池、无人管理的密闭循环发电机组等。

这些电源设备都应具备；输出电压、电流可调；可长期连续供电，可靠性高；寿命长；易于修理保养；对环境适应性强；具有过载、防雷、故障保护装置。

1.整流器的类型整流器是一种将交流电转变为直流电的装置。

它结构简单，易于安装，无转动元件，操作维护都方便。

自然空冷式整流器元件的选择取决于所需性能及四周温度和天气的影响。

目前常用的整流元件特性如表10-52所示。

表10-52 整流二极管的特征℃Ω·cm2110041硒整流器仅同意有相当低的电流，因此所需空间大，仍常常在阴极保护装置里使用是因为它经得住足够的工作温度，对过载和过压不敏感。

在交流线路里快速熔断保险丝和直流输出端的慢速熔断丝足以应付过载状况。

锗整流元件不能用于阴极保护，因为它只能制成低功率的二极管。

有时，将二极管装在杂散电流导体上以切断反向电流，但很显然，在过载时易在两个方向上导通。

硅整流元件是阴极保护整流设备中最常用的。

埋地钢质管道强制电流阴极保护设计规范一、设计目标1.延长管道的使用寿命，减少腐蚀损坏。

2.保证管道正常运行，减少维修和更换的成本。

3.避免对环境造成污染和安全隐患。

二、设计原则1.选择合适的阴极保护方式，如直接电流阴极保护、间接电流阴极保护等。

2.确定管道的适当电位，使其能够得到有效的保护。

3.设计合理的电流密度，避免过高或过低的电流密度对管道造成损害。

4.设计合适的阳极布置，保证阳极与管道之间的电流传递均匀。

5.考虑到土壤情况，设计合适的土壤电阻率。

三、设计参数1.根据管道的长度和直径确定电流需求量。

2.根据土壤电阻率确定阳极运行电压。

3.根据电流需求量和阳极运行电压计算所需阳极数量和分布。

4.根据阳极布置方案确定阳极与管道之间的距离。

5.根据阳极材料的耐蚀性选择合适的阳极。

四、施工和维护1.保证阳极和管道之间的良好接触，避免电流流失和脱落。

2.定期检查阳极和管道的状态并进行必要的维护和更换。

3.确保阴极保护系统的可靠运行，监测电位和电流密度。

4.制定完善的隐患排查和应急处理方案，确保管道的安全运行。

五、评估和改进1.定期评估阴极保护系统的效果并进行必要的改进。

2.根据管道的使用情况和环境变化调整电流密度和电位。

3.根据维护和更换记录分析管道的腐蚀状况，改进设计和施工方案。

六、安全措施1.施工和维护人员应具备相关技术知识和操作经验。

2.遵守相关安全规范，使用防护设备和工具。

3.避免电流泄露和短路，确保施工和维护安全。

以上是埋地钢质管道强制电流阴极保护设计规范的一些要点，设计规范应根据具体情况进行调整和补充。

通过合理的设计和施工，可以有效延长管道的使用寿命，降低维修和更换的成本，提高管道的安全性和可靠性。

强制电流阴极保护系统设计强制电流阴极保护系统是一种用于防止金属管道、储罐和其他设施的腐蚀的有效技术。

它通过向金属结构施加一个外部电流，从而使其成为阴极，从而防止金属的腐蚀和腐蚀产生的问题。

本文将介绍强制电流阴极保护系统的设计原理和方法。

一、系统的设计原理强制电流阴极保护系统的设计原理基于电化学保护原理。

金属在电化学条件下容易发生腐蚀，而通过向金属施加一个外部电流，将其变成一个阴极，进而防止金属的腐蚀。

这种通过外加电流改变金属电位的方法来保护金属称为电化学保护。

强制电流阴极保护系统一般采用直流电源，通过接地电极将外部电流引入金属结构中，使其成为一个阴极。

通过控制外部电流的大小和方向，可以有效地防止金属的腐蚀。

系统还需要监测金属结构的电位和外部电流的大小，以便及时调整电流大小和方向，从而实现对金属的有效保护。

1. 电源系统设计强制电流阴极保护系统的电源一般采用直流电源，其输出电流和电压需要根据具体情况来确定。

一般来说，电流的大小需要根据金属结构的大小和特性来确定，一般情况下，外部电流密度需要在2-4A/m²的范围内。

电压的选择需要考虑到电源的稳定性和金属结构的电阻，一般而言，系统的输出电压需要在10-20V之间。

接地系统是强制电流阴极保护系统中非常重要的一部分，它通过接地电极将外部电流引入金属结构中。

接地电极的数量和位置需要根据金属结构的大小和形状来确定，一般情况下，需要确保接地电极的电流密度均匀并且能够覆盖整个金属结构。

强制电流阴极保护系统需要通过监测金属结构的电位和外部电流的大小来实现对金属的有效保护。

监测系统一般包括电位监测装置和电流监测装置。

电位监测装置需要能够实时监测金属结构的电位变化，并且能够发出报警信号。

电流监测装置需要能够实时监测外部电流的大小和方向，并且能够自动调整电流的大小和方向。

强制电流阴极保护系统在设计时需要考虑到其安全性。

系统需要具有过载保护和短路保护功能，以及可以实现对整个系统的远程监控和控制。

探析强制电流管道的阴极保护及其故障处理结合油气长输管道对强制电流管道的阴极保护及其故障处理进行分析，首先阐述了强制电流阴极保护原理，对加强强制电流管道阴极保护的策略以及强制电流管道阴极保护的主要故障及其处理进行了探讨。

标签：强制电流；阴极保护；原理；油气长输管道；策略；故障；处理阴极保护技术是解决长输管道外腐蚀问题最为经济有效的方法，分为牺牲阳极法和强制电流法，对长输管道进行阴极保护由于需要电流量较大，所以通常采用强制电流法。

以下就强制电流管道的阴极保护及其故障处理进行探讨。

1 强制电流阴极保护原理的分析阴极保护是针对相关问题采取的保护措施，防止管道破损处被腐蚀。

向长输管道通入一定量的直流电，把被保护的金属管道相对于阳极装置变成一个大阴极，消除金属管道中的电位差，腐蚀电流降为零，使被保护的金属管道减缓或降低腐蚀，它是油气长输管道最常用的阴极保护方法。

如图一，市电通过恒电位仪变为直流电，流向辅助阳极，在从辅助阳极转入土壤中，而电流在土壤中流动，经过防腐层损坏的地方，流入被保护的金属管道中，就有外加电子流入管道金属表面，当外加电子与电解质溶液中的一些物质起作用受阻时，就会在金属表面聚集起来，导致阴极电位向负方向移动，产生阴极极化，这时微阳极区释放电子的能力就会受阻，施加电流越大，管道金属表面聚集的电子越多，金属表面的电极电位就会越负，微阳极区释放电子的能力就会越来越弱，换句话说，就是腐蚀电池阳极和阳极电位差变小，微阳极电流越来越小，当管道金属表面阴极极化到一定值时，微阳极、微阴极等电位，腐蚀被迫停止，电流沿管道金属流向汇流点，经汇流点沿导线流向恒电位仪阴极，这样被保护的金属管道成为阴极，长输管道被保护，辅助阳极却遭受强烈腐蚀破坏。

2 加强强制电流管道阴极保护的策略结合油气长输管道，对加强强制电流管道阴极保护的策略主要表现为：①管道两端设置阴极保护站。

对使用年限长，特别是漏电量較大的老石油沥青防腐层管道，不超最高保护电位的情况下通过提高恒电位仪通电点电位的方式延长线路保护距离。

强制电流阴极保护原理强制电流阴极保护是一种常用的金属防腐蚀技术，它通过在金属结构表面施加外加电流，使金属结构成为阴极，从而抑制金属的氧化腐蚀过程。

本文将介绍强制电流阴极保护的原理及其在工程实践中的应用。

1. 原理。

强制电流阴极保护的原理基于电化学腐蚀的基本规律。

金属在电解质溶液中，会发生阳极溶解和阴极析氢两种反应。

通过在金属结构表面施加外加电流，使金属结构成为阴极，从而抑制金属的氧化腐蚀过程。

外加电流的作用是将金属结构的电位调至一个较负的值，使其成为阴极，从而阻止金属的氧化腐蚀反应。

2. 应用。

强制电流阴极保护广泛应用于海洋工程、地下管道、船舶、港口设施等金属结构的防腐蚀工程中。

在海洋工程中，海水中的氯离子对金属结构的腐蚀作用尤为严重，而通过强制电流阴极保护技术，可以有效地延缓金属结构的腐蚀速度，提高其使用寿命。

在地下管道中，强制电流阴极保护可以减少管道的腐蚀损失，降低维护成本，延长管道的使用寿命。

在船舶和港口设施中，强制电流阴极保护可以减少海水对金属结构的腐蚀，保护船舶和港口设施的安全可靠运行。

3. 实施。

在实际工程中，强制电流阴极保护的实施需要根据具体情况进行设计和施工。

首先需要对金属结构的腐蚀情况进行评估，确定保护的范围和强度。

然后进行电极的布置和电流的施加，保证电流能够均匀地分布在金属结构表面，达到保护的效果。

同时需要对电流进行监测和调节，确保保护效果的稳定和可靠。

4. 总结。

强制电流阴极保护是一种有效的金属防腐蚀技术，通过在金属结构表面施加外加电流，使金属成为阴极，从而抑制金属的氧化腐蚀过程。

它在海洋工程、地下管道、船舶、港口设施等金属结构的防腐蚀工程中有着广泛的应用前景。

在实施过程中，需要根据具体情况进行设计和施工，并对电流进行监测和调节，确保保护效果的稳定和可靠。

强制电流阴极保护技术的应用，将为金属结构的保护和延长使用寿命提供有效的手段。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改燃气管道强制电流阴极保护(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes燃气管道强制电流阴极保护(标准版)管道的强制电流法阴极保护主要由外加直流电源和辅助阳极接地床构成。

基典型系统如图10-32所示。

图10-32管道的强制电流阴极保护系统1—整流器2—连接头3—阳极电缆4—交流输入5—焦炭6—辅助阳极7—参比电极8—管道9—接电压表阴极一、强制电流保护的设备与装置强制电流保护的设备与附属装置，如图10-33所示。

它包括直流电源、辅助阳级、绝缘法兰、测试桩和检查片。

图10-33管道阴极保护示意1—流电源2—整流器3—阳极4—被保护管线5—绝缘法兰6—测试桩7—检查片(一)电源设备阴极保护系统中，需要稳定的直流电源，能保证长期持久的供电。

阴极保护电源是阴极保护的重要设施，低电压、大电流是其特点。

一般情况下应优先考虑市电，或各类站、场稳定可靠的交流电源。

当使用农用电时，必须装有备用电源或不间断供电的专门设备。

对于无市电地区，强制电流阴极保护电源还可以选择太阳能电池、高容量蓄电池、无人管理的密闭循环发电机组等。

这些电源设备都应具备；输出电压、电流可调；可长期连续供电，可靠性高；寿命长；易于维修保养；对环境适应性强；具有过载、防雷、故障保护装置。

1.整流器的类型整流器是一种将交流电转变为直流电的装置。

它结构简单，易于安装，无转动元件，操作维护都方便。

自然空冷式整流器元件的选择取决于所需性能及周围温度和天气的影响。

强制电流阴极保护原理
强制电流阴极保护是一种防止金属结构腐蚀的有效方法，它通过在金属结构表
面施加电流，使金属结构成为阴极，从而抑制金属腐蚀的过程。

在本文中，我们将探讨强制电流阴极保护的原理及其在工程实践中的应用。

首先，让我们来了解一下金属腐蚀的原理。

金属在大气、水或土壤中容易发生
腐蚀，这是因为金属在自然环境中处于不稳定状态，会与周围环境发生化学反应，导致金属表面的氧化、腐蚀。

而强制电流阴极保护正是利用电化学原理，通过施加外加电流，使金属结构成为阴极，从而抑制金属腐蚀的过程。

强制电流阴极保护的原理可以简单地描述为，当金属结构表面施加负电压（即
使金属成为阴极），导致金属表面产生大量的电子，这些电子与金属表面的阳离子结合，使金属表面形成一层保护性的电化学反应产物，从而减缓金属腐蚀的速度。

同时，通过施加外加电流，还可以使金属结构周围的电场分布发生变化，从而改变金属表面的电化学环境，进一步抑制金属腐蚀的发生。

在工程实践中，强制电流阴极保护被广泛应用于各种金属结构的防腐蚀工程中，如海洋平台、桥梁、管道、船舶等。

通过在这些金属结构表面安装阳极，并通过外加电源施加适当的电流，可以有效地延缓金属腐蚀的发生，延长金属结构的使用寿命，减少维护成本，提高工程可靠性。

总之，强制电流阴极保护是一种有效的防止金属腐蚀的方法，它利用电化学原理，在金属表面形成保护性的电化学反应产物，从而抑制金属腐蚀的发生。

在工程实践中，它被广泛应用于各种金属结构的防腐蚀工程中，发挥着重要的作用。

希望本文能够帮助大家更好地理解强制电流阴极保护的原理及其应用，为工程实践提供有益的参考。

强制电流阴极保护系统设计强制电流阴极保护系统（Cathodic Protection System，简称CPS）是一种常用的金属防腐蚀技术，通过施加一定的电流和电位来保护金属结构免受腐蚀的损害。

本文将针对CPS的设计进行详细介绍，并探讨其在电流和电位的选择、材料选择、设备安装等方面的设计要点。

CPS的设计主要包括两个方面：阴极保护电流的选择和阴极保护电位的确定。

首先要确认阴极保护电流的大小，一般来说，该电流应大于金属结构的腐蚀电流密度。

可以通过电化学测试或计算模型来确定金属结构的腐蚀电流密度，然后选择大于该值的保护电流。

还需考虑金属结构的尺寸、形状和设计寿命等因素，确定合适的保护电流。

在确定保护电流后，还需进行电源的选型和设计，保证能够提供稳定的保护电流。

其次是确定阴极保护电位，电位的选择取决于金属结构的特性和环境条件。

一般来说，电位设定为使金属结构维持在保护区的较负的电位，这样可以有效地减缓金属结构的腐蚀速率。

电位的确定可以通过电化学测试或计算模型来进行，还可以参考相关的国际标准和规范。

在CPS设计中，还需考虑材料的选择。

主要包括阴极材料和电极材料两方面。

阴极材料一般选择具有良好导电性和阴极保护效果的材料，如铝、镁、锌等。

电极材料一般选择抗腐蚀性好、导电性能稳定的材料，如钢管、铜线等。

还需考虑金属结构和阴极材料之间的电接触问题，确保电流传递的稳定性和良好接触性。

在设备安装方面，CPS主要包括电源、电极、距离极性反转装置和监测系统等部分。

电源是提供保护电流的关键设备，应满足稳定输出和远程监控的要求。

电极是保护电流传递到金属结构的介质，需根据具体情况选择合适的电极类型和布置方式。

距离极性反转装置用于周期性改变电流方向，避免金属结构发生局部腐蚀。

监测系统用于实时监测金属结构的电位和电流，并进行数据记录和分析，可及时发现问题并采取相应的措施。

CPS的设计是保护金属结构免受腐蚀侵蚀的重要环节，需要综合考虑电流和电位的选择、材料的选择和设备安装等方面的要求。

强制电流阴极保护系统设计
强制电流阴极保护系统是一种用于防止金属结构腐蚀的方法，通过向金属表面施加一个保护电流来减少金属的氧化反应。

这种系统通常由阴极保护电源、载流体、阴极保护电极和金属结构组成。

1. 阳极保护电源的选择：阳极保护电源是提供保护电流的主要设备，应根据金属结构的大小和保护电流的需求来选择适合的电源。

一般情况下，常用的电源有直流电源和交流电源，选择时需要考虑经济性、可靠性和稳定性等因素。

2. 载流体的选择：载流体是传递电流的介质，一般选择电解质溶液作为载流体。

选择载流体时需要考虑浓度、温度和pH值等因素，以确保良好的阴极保护效果。

3. 阴极保护电极的布置：阴极保护电极是将保护电流引入到金属结构中的部件，应根据金属结构的形状和尺寸来合理布置电极。

一般情况下，电极应均匀分布在金属结构的表面，在保证良好保护效果的同时尽量减少电极之间的电位差。

4. 金属结构的设计：金属结构的设计对阴极保护系统的效果有较大影响。

应考虑金属结构的电位分布、电流密度分布以及接地电阻等因素，结合阴极保护系统的工作原理进行合理设计，以确保保护电流能够充分覆盖整个金属结构的表面。

5. 监测与维护：在强制电流阴极保护系统的运行过程中，应定期进行监测与维护工作，及时检查电极和电源的工作状态，测量保护电流的大小和金属结构的腐蚀程度，以判断系统的工作效果并及时进行调整和修复。

在设计强制电流阴极保护系统时，需要综合考虑电源的选择、载流体的选择、电极的布置、金属结构的设计以及监测与维护等方面的因素，并根据具体的工程要求进行合理的设计和实施，以提供有效的金属结构保护措施。
