《计算机绘图》试卷

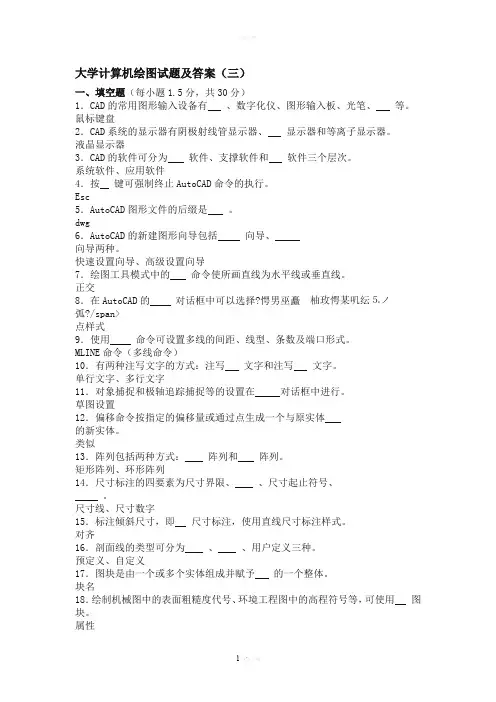

大学计算机绘图试题及答案（三）一、填空题（每小题1.5分，共30分）1．CAD的常用图形输入设备有、数字化仪、图形输入板、光笔、等。

鼠标键盘2．CAD系统的显示器有阴极射线管显示器、显示器和等离子显示器。

液晶显示器3．CAD的软件可分为软件、支撑软件和软件三个层次。

系统软件、应用软件4．按键可强制终止AutoCAD命令的执行。

Esc5．AutoCAD图形文件的后缀是。

dwg6．AutoCAD的新建图形向导包括向导、向导两种。

快速设置向导、高级设置向导7．绘图工具模式中的命令使所画直线为水平线或垂直线。

正交8．在AutoCAD的对话框中可以选择?愕男巫矗弧?/span>点样式9．使用命令可设置多线的间距、线型、条数及端口形式。

MLINE命令（多线命令）10．有两种注写文字的方式：注写文字和注写文字。

单行文字、多行文字11．对象捕捉和极轴追踪捕捉等的设置在对话框中进行。

草图设置12．偏移命令按指定的偏移量或通过点生成一个与原实体的新实体。

类似13．阵列包括两种方式：阵列和阵列。

矩形阵列、环形阵列14．尺寸标注的四要素为尺寸界限、、尺寸起止符号、。

尺寸线、尺寸数字15．标注倾斜尺寸，即尺寸标注，使用直线尺寸标注样式。

对齐16．剖面线的类型可分为、、用户定义三种。

预定义、自定义17．图块是由一个或多个实体组成并赋予的一个整体。

块名18．绘制机械图中的表面粗糙度代号、环境工程图中的高程符号等，可使用图块。

属性19．在一张大的工程图中要迅速查看到所需部分，可以使用视图。

鸟瞰20．在和打印对话框中，可以选择并设置输出设备。

页面设置二、选择题（每小题2分，共20分）1．以下不属于CAD系统的总体结构型式的是 4。

（1）单机式系统（2）集中式系统（3）CAD工作站系统（4）混合式系统2．绘制直线时，选择或确定第二点后，会出现4。

（1）屏幕上什么也没有出现（2）要求输入直线宽度（3）绘制线段并终止命令（4）绘制一条线段并同时要求输入下一点3．在对某一圆进行矩形阵列时，给定行数、列数、行间距、列间距分别为3、3、20、-20，则结果为 2。

大学计算机绘图试题及参考答案大学计算机绘图试题及参考答案(一)一、填空题(每小题1、5分，共30分)1、CAD系统的总体结构配置可分为三种不同类型，即单机式系统、系统和CAD工作站系统。

集中式系统2、常用的工程图纸输出设备有和两种。

显示器、打印机3、CAD软件系统的类型可分为交互型系统和型两大类。

自动型4、AutoCAD中新建图形包括从草图开始、使用、使用向导等3种方式。

使用向导5、按空格或键可重复调用命令上一条运行的命令。

回车键6、在图层特性管理器中，一个图层可设置种线型和种颜色。

一、一7、输入点的相对坐标，需要在坐标值前加上符号。

@8、绘制正多边形有三种方式：给边长方式、、外切于圆方式。

内接于圆方式9、多段线是由多个和圆弧相连而成的单一对象，各段线条可以有不同的线宽。

线段10、AutoCAD中，画圆有种方式。

六11、常用于画对称图形的命令是命令。

mirror12、进行图形缩放时，比例因子小于1表示将图形。

缩小13、圆角命令按指定的 (选：直径、半径)建立一条圆弧，用该圆弧光滑连接两直线、两段圆弧或圆等。

半径14、尺寸标注必须符合制图标准，应首先创建尺寸标注。

样式15、标注一般水平或铅垂的尺寸时，应使用尺寸标注样式。

线性16、AutoCAD可方便地定义绘制剖面线的边界，选择或所需的剖面线。

自定义17、一个图块可含有 (选：一，多)个图层。

多18、创建工程图样图的方法有种。

三19、有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式20、环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图二、选择题(每小题2分，共20分)1、属于图形输入设备的是 1 。

(1)扫描仪 (2)显示器(3)打印机 (4)绘图仪2、不属于AutoCAD默认工具栏的.是 3 工具栏。

(1)标准 (2)绘图(3)标注 (4)修改3、要取消AutoCAD命令，应按下 3 。

(1)Ctrl+A (2)Ctrl+X(3)Esc (4)Alt+A4、要从键盘上输入命令，只需在“命令：”提示下输入 3 形式的命令名。

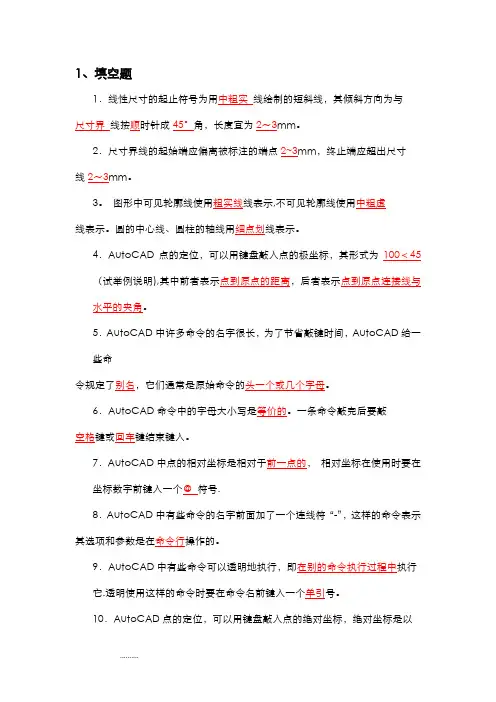

1、填空题1．线性尺寸的起止符号为用中粗实线绘制的短斜线，其倾斜方向为与尺寸界线按顺时针成45°角，长度宜为2～3mm。

2．尺寸界线的起始端应偏离被标注的端点2~3mm，终止端应超出尺寸线2～3mm。

3。

图形中可见轮廓线使用粗实线线表示,不可见轮廓线使用中粗虚线表示。

圆的中心线、圆柱的轴线用细点划线表示。

4．AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100＜45（试举例说明),其中前者表示点到原点的距离，后者表示点到原点连接线与水平的夹角。

5．AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。

6．AutoCAD命令中的字母大小写是等价的。

一条命令敲完后要敲空格键或回车键结束键入。

7．AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个＠符号.8．AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。

9．AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它.透明使用这样的命令时要在命令名前键入一个单引号。

10．AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。

也可以用键盘敲入点的相对坐标，相对坐标用＠符号表示，它后面的数字是相对于前一点的。

11．AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针度量的，通常用度表示。

12．对图形进行编辑时，需要从图上选取目标构成选择集。

其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。

交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。

13．夹点是布局在实体上的控制点，这些点以小方格的形式显示出来,当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等操作。

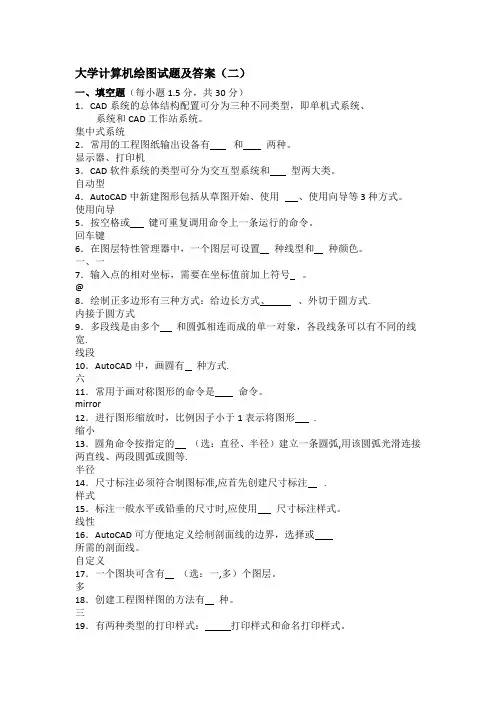

大学计算机绘图试题及答案（二）一、填空题（每小题1.5分，共30分）1．CAD系统的总体结构配置可分为三种不同类型，即单机式系统、系统和CAD工作站系统。

集中式系统2．常用的工程图纸输出设备有和两种。

显示器、打印机3．CAD软件系统的类型可分为交互型系统和型两大类。

自动型4．AutoCAD中新建图形包括从草图开始、使用、使用向导等3种方式。

使用向导5．按空格或键可重复调用命令上一条运行的命令。

回车键6．在图层特性管理器中，一个图层可设置种线型和种颜色。

一、一7．输入点的相对坐标，需要在坐标值前加上符号。

@8．绘制正多边形有三种方式：给边长方式、、外切于圆方式.内接于圆方式9．多段线是由多个和圆弧相连而成的单一对象，各段线条可以有不同的线宽.线段10．AutoCAD中，画圆有种方式.六11．常用于画对称图形的命令是命令。

mirror12．进行图形缩放时，比例因子小于1表示将图形.缩小13．圆角命令按指定的（选：直径、半径）建立一条圆弧,用该圆弧光滑连接两直线、两段圆弧或圆等.半径14．尺寸标注必须符合制图标准,应首先创建尺寸标注 .样式15．标注一般水平或铅垂的尺寸时,应使用尺寸标注样式。

线性16．AutoCAD可方便地定义绘制剖面线的边界，选择或所需的剖面线。

自定义17．一个图块可含有（选：一,多）个图层。

多18．创建工程图样图的方法有种。

三19．有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式20．环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图二、选择题（每小题2分，共20分）1．属于图形输入设备的是 1 。

（1）扫描仪 (2）显示器（3）打印机 (4）绘图仪2．不属于AutoCAD默认工具栏的是 3 工具栏。

（1)标准(2）绘图（3）标注（4）修改3．要取消AutoCAD命令，应按下 3 .（1）Ctrl+A （2）Ctrl+X(3）Esc （4）Alt+A4．要从键盘上输入命令，只需在“命令："提示下输入 3 形式的命令名。

2020-2021《计算机绘图》课程考试试卷A适用专业： 考试日期：考试形式：闭卷 考试时间：60分钟 考试总分：40分一、 判断题(每题 1分，共 10 分)（ ）1、如果在当前图形文件中尚未进行尺寸标注，也可使用基线标注或连续标注进行尺寸标注。

（ ）2、尺寸标注中的对齐标注只能标注倾斜尺寸，不能标注水平或垂直尺寸。

（ ）3、执行缩放命令，对象的实际尺寸不变。

（ ）4、编辑图形时，只能先输入命令再选择对象。

（ ）5、二维多段线只能画直线，不能画圆弧。

（ ）6、Fillet （圆角）命令可以用来编辑三维实体。

（ ）7、利用夹持点编辑功能可以进行图形实体的复制。

（ ）8、布尔运算只能对实体进行。

（ ）9、AutoCAD 图形文件的扩展名为DWG 。

（ ）10、在AutoCAD 中，已有的图形文件不能作为图块被插入到当前图形文件中。

二、写出各个按钮对应的AutoCAD 的命令。

(每个 1 分，共 10分)(1)_____________ (6) _____________(2) _____________ (7) _____________(3) _____________ (8) _____________(4) _____________ (9) _____________(5) _____________ (10) _____________三、简答题（每小题3分,共12分） 1、通过本门课程的学习，您认为计算机绘图的优点体现在哪些方面？2、请说出BLOCK （创建块）命令与WBLOCK （写块）命令的区别。

3、AUTOCAD 中，形位公差如何标注？（以图示为例）4、AutoCAD 命令的输入有哪几种方法？怎样删除用矩形命令绘制的矩形的一条边？系专业班级姓名学号专业班级姓名学号四、按要求的顺序用坐标输入法完成下图的绘制？（8分）命令: _line 指定第一点: A↙指定下一点或[放弃(U)]: ___@48,0_______(B点)指定下一点或[放弃(U)]: ____________↙(C点)指定下一点或[闭合(C)/放弃(U)]: ______________↙(D点)指定下一点或[闭合(C)/放弃(U)]: ____________↙（E点)指定下一点或[闭合(C)/放弃(U)]: ____________↙(F点)指定下一点或[闭合(C)/放弃(U)]: C↙2020-2021《计算机绘图》课程考试试卷A 答案适用专业： 考试日期：考试形式：闭卷 考试时间：60分钟 考试总分：40分一、 判断题(每题 1分，共 10 分)（×）1、如果在当前图形文件中尚未进行尺寸标注，也可使用基线标注或连续标注进行尺寸标注。

专科《计算机绘图》一、（共75题,共150分）1. 在绘图时，如果要想将当前点作为参考点，需先在命令行输入( ) （2分）A.FROMB.FORC.@D.Q.标准答案：C2. AutoCAD软件最好不要用来( ) （2分）A.文字处理B.建筑设计C.电路设计D.零件设计.标准答案：A3. 在AutoCAD撒消或中断当前操作，可以用( )方法。

（2分）A.CTRL+O键B.CTRI+P键C.Esc键D.CTRL+C键.标准答案：C4. 在执行圆角的命令时，先应设置( )。

（2分）A.圆弧半径RB.距离DC.角度值D.内部块Block.标准答案：A5. 关于AutoCAD操作界面命令提示窗口，正确的描述是( )。

（2分）A.命令提示窗口仅能显示三行文本B.命令提示窗口只能位于操作界面的下方C.命令提示窗口用于显示用户输入信息及系统反馈信息D.命令提示窗口既可显示文本也可显示图形.标准答案：C6. ARC子命令中的（S，E，A）指的是哪种画圆弧方式( )。

（2分）A.起点.圆心.终点B.起点.终点.半径C.起点.圆心.圆心角D.起点.终点.圆心角.标准答案：D7. 绘制正多边形过程中，先要输入多边形的( ) （2分）A.中心B.边数C.外切法D.由边长确定.标准答案：B 8. 绘制矩形时，需要( )信息。

（2分）A.起始角.宽度和高度B.矩形四个角的坐标C.矩形对角线的对角坐标D.矩形的三个相邻角坐标.标准答案：C9. AutoCAD中，用来选择距离.角度的数制和精度的命令有( )。

（2分）A.LIMITSB.SHELLC.RENAMED.DDUNITS.标准答案：D10. 在AutoCAD中，用TRACE命令绘制空心或实心等宽线，其宽度( )。

（2分）A.可任意设置B.由系统自动设定C.为标准线宽的5倍D.为标准线宽的2倍.标准答案：A11. 在AutoCAD中用Pline命令绘制的连续线与用Line命令绘制的连续线的不同点在于( )。

计算机绘图一、选择题(每题2 分，共40 分)1.对于缩放命令，可以执行( D )次“上一个”。

A． 4 B． 6 C． 8 D.102.要重复输入一个命令，可在命令行出现“命令：”提示符后，按( B ) 。

A．F1 键 B．空格或回车键 C．鼠标左键 D．Ctrl+F1 键3.在系统提示“指定下一点：”时，输入“@50.0,35”，输入点的坐标为( B )。

A．绝对直角坐标 B．相对直角坐标 C．绝对极坐标 D．相对极坐标4. 在确定选择集时，要选择绘制的全部图形对象，可采用( A )选择对象方式。

A．“ALL”方式 B．“W”方式 C．“L”方式 D．“P”方式5. 在绘图过程中，按( A )功能键，可打开或关闭正交模式。

A.F8 B．F3 C．F6 D．F76. 用夹点方式编辑图形时，不能直接完成( D )操作。

A．镜像 B．比例缩放 C．复制 D．阵列7. 用矩形命令不能绘制( D )图形。

A．圆角矩形 B．直角矩形 C．带线宽矩形 D．一侧圆角另一侧直角矩形8. 使用椭圆命令绘制椭圆时,以下描述不正确的是( C )。

A.可以绘制椭圆孤 B．可以根据长轴以及倾斜角度绘制出椭圆 C．根据圆心和长轴即可以绘制出椭圆 D.可以根据长轴和短轴绘制出椭圆9.在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（ C）。

A. 新建B. 当前C. 显示细节D. 恢复状态10. 当图层锁定时，下列说法不正确的是（C ）。

A. 可以显示图层上的图形元素B. 可以捕捉或添加新的图形元素C. 可以修改图层上图形元素D. 不能编辑图层上图形元素11. 将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（ B ）。

A . 右上 B. 左上 C. 中上 D. 左中12.设置文字的“倾斜角度”是指（ A ）。

A.文字本身的倾斜角度B. 文字行的倾斜角度C.文字反向D. 无意义13.对图样进行尺寸标注时，下列中不正确的做法是（ D ）。

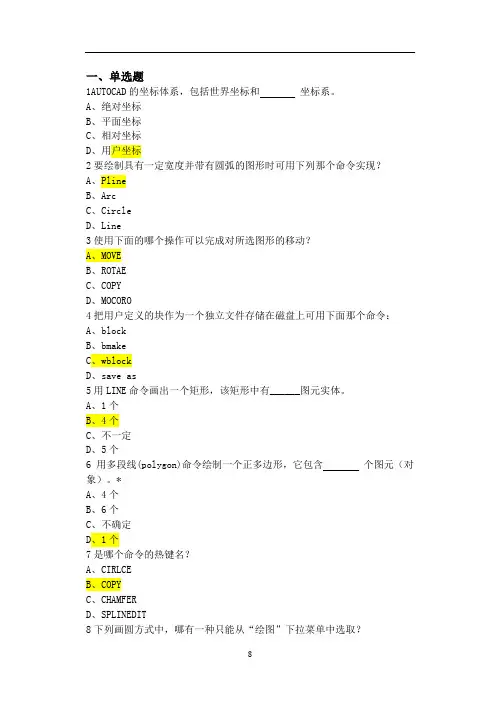

一、单选题1AUTOCAD的坐标体系，包括世界坐标和坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2要绘制具有一定宽度并带有圆弧的图形时可用下列那个命令实现？A、PlineB、ArcC、CircleD、Line3使用下面的哪个操作可以完成对所选图形的移动？A、MOVEB、ROTAEC、COPYD、MOCORO4把用户定义的块作为一个独立文件存储在磁盘上可用下面那个命令：A、blockB、bmakeC、wblockD、save as5用LINE命令画出一个矩形，该矩形中有______图元实体。

A、1个B、4个C、不一定D、5个6用多段线(polygon)命令绘制一个正多边形，它包含个图元（对象）。

*A、4个B、6个C、不确定D、1个7是哪个命令的热键名？A、CIRLCEB、COPYC、CHAMFERD、SPLINEDIT8下列画圆方式中，哪有一种只能从“绘图”下拉菜单中选取？Ａ、圆心、半径Ｂ、３点Ｃ、相切、相切、半径Ｄ、相切、相切、相切9输入文字时，如果想输入直径符号“Φ”应输入下列代码：A、％％ＣB、％％ＰC、％％ＤD、％％Ｕ10下列说法中正确的是A、被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B、被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C、被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出D、以上说法都是错误的11 WCS是AutoCAD中的：*A、直角坐标B、用户自定义坐标C、世界坐标D、父系坐标12执行下述哪个命令可以更改绘图区背景颜色：*A："工具"菜单→"选项"选项→"显示"标签按钮B："工具"菜单→"选项"选项→"文件"标签按钮C："工具"菜单→"选项"选项→"打开和保存"标签按钮D："工具"菜单→"选项"选项→"系统"标签按钮13画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：*A、打印图形B、保存图形C、精确绘图和设计D、打开图形14、在绘制直线时，第一点坐标输入“100,80”，第二点坐标输入@30,45，则该直线长度为：*A、30B、45C、54.08D、8015AutoCAD中所绘的每个图元都具有三个基本特性，下面哪个不是它的基本特性？*A、线型B、线宽C、颜色D、长度16当前图层是指：A、当前正在使用的图层，用户创建的对象将被放置到当前图层中B、0层C、可以删除D、不可以锁定17下面说法中正确的是：*A、可用分解命令（Explode）分解图块和外部参考。

计算机绘图试题及答案一、选择题（每题2分，共20分）1. 计算机绘图中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A3. 计算机绘图软件中，用于修改对象属性的命令是：A. COPYB. MOVEC. PROPERTIESD. ROTATE答案：C4. 在计算机绘图中，用于创建矩形的命令是：A. RECTANGLEB. SQUAREC. POLYGOND. BOX5. 以下哪个命令在计算机绘图中用于创建多边形？A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案：B6. 在计算机绘图软件中，用于缩放视图的命令是：A. ZOOMB. PANC. SCROLLD. MOVE答案：A7. 计算机绘图中，用于创建圆形的命令是：A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A8. 在AutoCAD中，以下哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. SPLINE答案：A9. 计算机绘图软件中，用于复制对象的命令是：B. MOVEC. ROTATED. MIRROR答案：A10. 在计算机绘图中，用于创建点的命令是：A. POINTB. DOTC. MARKD. SPOT答案：A二、填空题（每题2分，共20分）1. 在计算机绘图中，________命令用于创建多段线。

答案：POLYLINE2. 使用________命令可以快速选择多个对象。

答案：WINDOW3. 在AutoCAD中，________命令用于创建文本。

答案：TEXT4. 计算机绘图软件中，________命令用于绘制正多边形。

答案：POLYGON5. 使用________命令可以改变对象的颜色。

大学计算机绘图试题及答案试题一：图形的基本概念与分类1. 请简要解释什么是计算机绘图。

计算机绘图是指利用计算机软件和硬件设备进行图形的创作、编辑和处理的过程。

通过计算机绘图，可以绘制出各种形状、颜色和纹理的图形，实现图像的创作和编辑。

2. 请列举常用的图形文件格式，并简要描述其特点。

常用的图形文件格式包括：JPEG、PNG、GIF和SVG等。

- JPEG：适用于存储照片和其他真实图像的格式，具有较高的压缩比例，但可能会导致图像细节的损失。

- PNG：支持透明背景和多种颜色，无损压缩，适用于网页设计和电子出版等需要保留细节的场景。

- GIF：支持动画和透明背景，适用于简单图形和动画的展示，但色彩表现较为有限。

- SVG：基于XML的矢量图形格式，文件体积较小，允许图像按比例缩放而不失真，适用于Web页面和矢量图形设计。

3. 请解释什么是矢量图形和位图图形，并比较它们的特点。

- 矢量图形：由数学公式描述图像，使用直线、曲线、圆弧等几何元素构建，图像可按比例缩放而不失真。

矢量图形文件通常较小，适合用来表示简单的几何形状和矢量图标。

常见的矢量图形格式有SVG、AI等。

- 位图图形（也称为栅格图形）：由像素阵列组成的图像，每个像素可以记录颜色信息。

位图图形在放大时会失真，因为每个像素的大小固定，其详细信息无法再生产。

常见的位图图形格式有JPEG、PNG、GIF等。

4. 请简述光栅化和反光栅化的概念及其应用。

- 光栅化（Rasterization）是将矢量图形转化为位图图形的过程，即将图像转换为由像素阵列组成的图像。

光栅化可以应用于计算机图形学、图像处理和计算机游戏等领域。

- 反光栅化（Anti-aliasing）是在光栅化的基础上进行的处理，通过消除锯齿边缘、减少图像锯齿效应，使图像的视觉效果更加平滑和真实。

试题二：计算机绘图软件的使用1. 请列举常用的计算机绘图软件，并简要介绍其主要功能。

常用的计算机绘图软件包括Photoshop、Illustrator、CorelDRAW和AutoCAD等。
