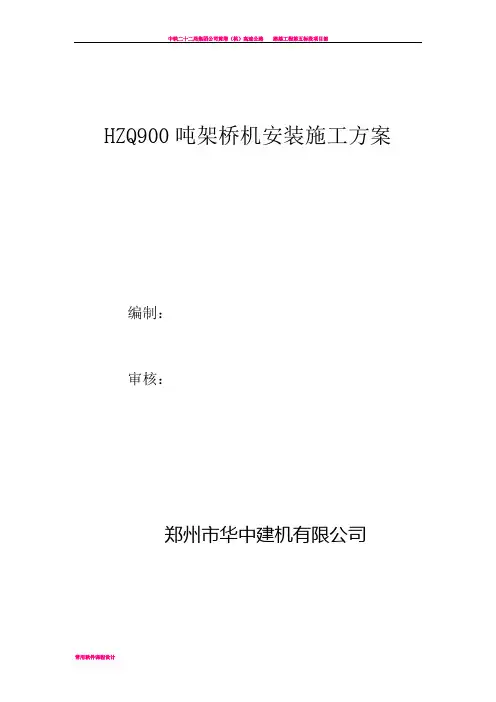

HZQ900吨架桥机安装施工方案编制：审核：郑州市华中建机有限公司HZQ900吨架桥机安装施工方案一、编制依据1、HZQ900吨架桥机图纸2、国家现行起重设备安装施工及验收规范3、同类工程施工经验及措施二、工程概况：该HZQ900吨架桥机，由郑州市华中建机有限公司设计、生产制造。
主要结构由主梁、前悬臂，“O”型支腿、前支腿、辅助支腿、前后端横梁、卷扬机尾部托架平台，中部联系横梁，前端部导向横梁，前后吊梁小车、辅助天车，辅助支腿过孔行车机构、前支腿、辅助支腿变跨行走机构，卷扬机构，六组液压系统，电器控制系统等组成。
主梁为双箱梁结构，小车机构在主梁轨道上运行。
主梁顶标高为2.8m，双箱梁总重量为：211.5吨。
单箱梁重量为：23.8吨。
“O”型腿重量为113吨。
小车机构重量为39吨。
安装高度13.5m。
主梁及前悬臂总长度为73.9m。
结构总重约为450吨。
整机重量594 t （含外购件）。
三、安装施工方案1、安装工艺方法在梁厂硬化的水泥地面、900吨轮胎式提梁机进出的方便位置，第一阶段完成以下安装：架桥机主梁、前后端横梁、卷扬机尾部托架平台，中部联系横梁，前端部导向横梁，及前悬臂安装------后支腿第三段、第四段安装，（现场并完成后支腿第三段和主梁第二段发兰抗剪锥度销座的焊接安装以及锥度销的紧固）------尾部卷扬机构安装------前后吊梁小车、辅助天车安装。
完成导梁安装。
上述安装结束后，900吨提梁机沿桥机纵向进入，使用900吨提梁机，将桥机已拼装完毕部分吊移到两台450吨提梁机下部，在提梁台座处落放，900吨提梁机沿线路方向退出。
同上、完成导梁吊移。
在梁厂的提梁台座位置，利用900吨提梁机运行通道基础，第二阶段完成以下安装：安装后支腿第一段、第二段——后支腿行走机构定位——使用一台450吨提梁机将后支腿第一段、第二段吊装在后支腿行走机构上，（分别使用四根牵引绳及地锚稳固）------导梁吊移放在后支腿前和前支腿纵轴中心线上——前支腿平面安装完毕后，伸缩节全部伸出，下部折叠节折起，使用一台450吨提梁机将前支腿立起（骑跨导梁上）安装（分别使用四根牵引绳及地锚稳固）——在定位桥机后支腿和前支腿站位时，确定桥机的纵轴中心线和桥机前、后支腿跨距34450mm 位置——辅助支腿平面安装，伸缩节全部伸出、钢销固定，使用一台450吨提梁机将辅助支腿立起（骑放站在导梁上）安装，相对高度略低前支腿30mm（分别使用四根牵引绳及地锚稳固）——将桥机已拼装完毕部分、使用两台450吨提梁机，吊移落放在桥机后支腿、前支腿和辅助支腿上，分别紧固螺栓；并完成辅助支腿上部悬挂和横梁的现场对位焊接工作——前后小车卷扬系统钢丝绳和吊具安装。
第三阶段完成以下安装：电器系统安装——液压系统安装——整机空载调试。
第四阶段完成以下安装：使用450吨提梁机架设两片900吨整孔箱梁——在桥墩位安装导梁的前后支腿（对支腿临时稳固）——使用二台450吨提梁机、将900吨架桥机整机一次吊到架梁工位——完成导梁和导梁前、后支腿的螺栓紧固。
第四阶段完成以下安装：架设两片900吨整孔箱梁，完成桥机和运梁车的技术调试工作。
2、主要吊装机具选择根据现场地形情况，及900吨桥机图纸结构设计，根据类似工程经验，主要吊装机具选择：在梁厂水泥硬化场地，用户提供一台80吨汽车吊和900吨轮胎式提梁机配合吊装3、选用80吨主吊机起重能力计算：本工程中桥机组装件最重件为29.5吨。
选用一台起重机吊箱型梁就位，其单台80吨起重机回转半径6m。
臂长18m，最大起重量为34.3吨。
安全起重量：34.3吨 >主箱梁29.5吨可以安全满足吊装需要。
4、施工部署4.1技术准备：4.1.1安装前必须认真审阅相关技术文件，安装图纸及相关资料。
4.1.2技术负责人做好安装前技术交底工作，提出具体安装工艺要求及安装质量措施。
4.1.3参加施工人员进行技术培训，特殊工种持证上岗。
4.2安装机具及现场准备4.2.1设备进场前，要做好充分的安装施工机具及仪器设备。
4.2.2 900吨提梁机、设备进出场通道及现场设计堆放组装场地，应进行夯实、压实或硬化。
对地基承载力的要求不小于1.18公斤/平方厘米。
场地尺寸要求：长度不小于100m、宽度不小于40米。
4.2.3小型吊车进场，大型吊车准备就绪。
4.2.4 桥机后支腿、前支腿、辅助支腿风绳计算：后支腿：风载荷1.73吨（八级风），平衡力1.66吨；支腿偏斜力距（支腿偏斜5度）：21.45，平衡力3.51吨。
支腿重心偏移平衡力：4.8吨。
最不利工况下的总平衡力为：9.97吨。
据此选择风缆绳单根拉力12吨，缆绳拉力共24吨。
地锚技术要求：附图前支腿：风载荷0.84吨（八级风），平衡力0.7吨；支腿偏斜力距（支腿偏斜5度）：9.8，平衡力2吨。
支腿重心偏移平衡力：1.4吨最不利工况下的总平衡力为：4.1吨。
据此选择风缆绳单根拉力5吨，缆绳拉力共10吨。
地锚技术要求：附图辅助支腿风载荷0.45吨（八级风），平衡力0.5吨；支腿偏斜力距（支腿偏斜5度）：5.7，平衡力1.7吨。
支腿重心偏移平衡力：1.5吨最不利工况下的总平衡力为：3.7吨。
据此选择风缆绳单根拉力5吨，缆绳拉力共10吨。
地锚技术要求：附图4.2.5为了安装主箱梁就位准确，基本就位后采用过冲定位，及时穿螺栓固定。
4.2.6起重小车吊装主箱型梁安装复测合格后，使用80吨吊车，将起重小车吊装到主箱梁轨道上就位。
起重小车吊装前应及时的安装好小车轨道两头安全车挡及主箱梁上的梯子、平台、栏杆等。
详见：组对、吊装布置示意图，附后。
四、安装技术要求桥机结构组装件几何尺寸、垂直度、水平度、挠度应符合规定技术要求如下：1、车轮的轨距偏差：L＜5mm2、装配主梁的上拱度：AF=（0.9/1000～1.4/1000）S= 25.2mm～39.2mm3、主梁对角偏差（D1-D2）≤5mm4、主梁旁弯度：AFP≤S/1200 = 23.3mm5、小车轨距差：跨端处±2mm，跨中处S≤19.5mm6、高强度螺栓连接按照规范标准方法安装试车前的准备与检查（一）试车前应关闭总电源，按下列内容检查起重机所有部件应完整无缺：（1）各组部件的安装装配应符合图纸技术要求；（2）需要润滑的零部件应注入充足的润滑油（脂）；（3）钢丝绳与卷筒要固定牢靠、钢丝绳不得脱出滑轮槽，限位器要调整灵活准确；（4）各金属结构件不得有变形，各连接螺栓要正确可靠；（5）所有电机、减速机、轴承座等的固定要可靠；（6）制动器调整灵活；（7）检查各操作系统是否正确、操作方向与运动方向是否一致；接地质量检查：（8）接地是否可靠；（9）断开动力电路，检查操纵电路所有接线是否正确；（10）检测动力电路和操纵电路的绝缘电阻是否符合要求。
（二）质检部门应准备好检测仪器，并在有效部位标出测量标记。
检测后做好资料记录工作。
（三）空载试车空载试验的目的是为了检查制造和安装中存在的质量缺陷。
首先进行各机构的单独运转，此时应确切观察电压、电流、功率、起动电流、转向、转速是否正常。
然后进行联合运转，包括正反转和快慢车。
检查各运动部件是否松动，不应有超过规定的偏斜和振动，传动齿轮不应有异响，工作温度不超过规定范围，制动器动作灵活、可靠。
除上述一般性试车检查之外，还要对各机构作如下检验：起升机构（1）无负荷升降2～3次，不应有卡阻现象和异响；（2）检查控制器的指示方向与电机转动方向是否协调一致；（3）检查起升卷筒轴承处是否有振动；（4）各滑轮工作应良好；（5）测量吊具起升高度并作记录，调整起升高度限位开关，使吊具底面离轨道顶面为额定起升高度时，限位开关动作要断电流；（6）当吊具底面落到轨道顶面时，调整限位开关动作切断电流，起升机构制动。
调整制动器，使制动时间符合要求。
（7）调整两个卷筒上的钢丝绳长度，使吊具处于水平状态。
大、小车运行机构（1）车轮应全部与轨道相接触，运行中不得有卡阻现象，不得有走偏、咬轨现象；（2）起、制动时，主动车轮不得有打滑现象；（3）电缆应收放自由；（4）限位开关与缓冲器工作准确，（大车暂可不试验）。
额定载荷试车在空载试车后，将发现的缺陷矫正，即可进行额定载荷试车。
1）由于工地条件限制，设备在重载试运行时，很难具备0.5倍额定载荷的实验条件，因此确定采用直接起吊箱梁的方案做重载试运行（1.0倍），具体操作过程如下：运梁车载梁就位后，穿好吊具，开卷扬机，对钢丝绳进行预紧（钢丝绳刚张紧即可），预紧后停机，先起吊单吊点侧，单吊点侧起升使梁体离开运梁车驮梁台车支座3公分，停机，观察刹车情况，对刹车做相应调整，调整好后，起落来回试验3次（起升总高不能大于10公分），确保刹车正常工作。
运梁车和桥机的前吊梁小车联机，同步纵移喂梁，记录运行中的数据和同步情况，可单动操作调试，修正。
前小车调整好后，箱梁悬停，开始调整后小车（双吊点）侧，调整方式同单吊点侧。
两侧都调整好后，可以进行同步行走和同步重载（架梁）试验。
2）超负荷动载试车起吊额定负荷的1.1倍重物即990吨作动负重载试验，要求同上述一样。
3）超负荷静载试验其目的是检验金属结构的强度与刚度。
在跨中，起吊900吨额定负荷的1.25倍负荷即1125吨，悬停10分钟，用经纬仪检查主梁的下挠值：跨中不应大于40mm。
试车记录单试车时，按质检部门制订的记录单的要求作好记录。
七、施工人员计划：1、项目经理1人3、电工2人4、专职安全员1人5、起重工4人6、力工16人7、焊工3人8、后勤2人共计28人八、拟投入的主要机具表1、900吨轮胎式提梁机 1台（用户负责）2、450吨提梁机 2台（用户负责）3、80/50吨汽车吊各1台（用户负责）4、油顶50吨 6台（华中负责）5、丝杠顶30吨 4台（华中负责）6、50吨卡环 4个（华中负责）7、30吨卡环 4个（华中负责）8、φ21.5mm绳卡 140个（华中负责）9、φ21.5mm×40米钢丝绳 8根（华中负责）10、φ32mm绳索16米 4根（华中负责）11、φ21.5mm绳索16米 4根（华中负责）12、20×250×2500枕木 600根（用户负责）13、测量仪器、水平仪、经纬仪各 2台（用户负责）14、对讲机 4套（用户负责）15、手拉倒链2T 8个（华中负责）16、手拉倒链3T、5T 各2个（华中负责）17、卡环15T 15个（华中负责）18、卡环10T 15个（华中负责）19、卡环2T、3T、5T 各4个（华中负责）20、钢丝绳φ12.5X37+1 100米（华中负责）21、钢丝绳φ15X37+1 100米（华中负责）22、棕绳φ25 1捆（华中负责）23、麻绳φ20 1捆（华中负责）24、扭矩扳手（10.9级）M22、M24、M30 各四把（华中负责）25、12寸扳手 8把（华中负责）26、15寸扳手 4把（华中负责）27、18寸扳手 4把（华中负责）28、50米钢卷尺校验合格的 1把（华中负责）29、磨光机φ150 2台（华中负责）30、磨光机φ100 2台（华中负责）31、套筒扳手 2套（华中负责）32电动力矩扳手 2套（华中负责）33、1磅手锤 6把（华中负责）34、12磅大锤 2把（华中负责）35、电焊机（焊条、焊把线） 2台（用户负责）36、气割具（乙炔、氧气） 2套（用户负责）九、安全注意事项：1、在施工工人中牢牢树立安全生产第一的思想，认识到安全生产，文明施工的重要性，做到每天班前教育、班前检查、班后总结，所有施工人员，必须严格遵守现场条令及公司有关场外作业安全规章制度。
