几种现场总线技术的介绍比较

一，工业总线三种基本类型*传感器级总线，即485总线网络*设备级总线，即HART总线网络*现场总线，即FieldBus现场总线网络现场总线定义：现场总线是指以工厂内的测量和控制机器间的数字通讯为主的网现场总线分为以下几种：下面就几种主流的现场总线做一简单介绍。

1、基金会现场总线（FoundationFieldbus 简称FF）这是以美国Fisher-Rousemount公司为首的联合了横河、ABB、西门子、英维斯等80家公司制定的ISP协议和以Honeywell公司为首的联合欧洲等地150余家公司制定的WorldFIP协议于1994年9月合并的。

该总线在过程自动化领域得到了广泛的应用，具有良好的发展前景。

基金会现场总线采用国际标准化组织ISO的开放化系统互联OSI的简化模型（1，2，7层），即物理层、数据链路层、应用层，另外增加了用户层。

FF分低速H1和高速H2两种通信速率，前者传输速率为31.25Kbit/秒，通信距离可达1900m，可支持总线供电和本质安全防爆环境。

后者传输速率为1Mbit/秒和2.5Mbit/秒，通信距离为750m和500m，支持双绞线、光缆和无线发射，协议符号IEC1158-2标准。

FF的物理媒介的传输信号采用曼切斯特编码。

2、CAN（ControllerAreaNetwork控制器局域网）最早由德国BOSCH公司推出，它广泛用于离散控制领域，其总线规范已被ISO国际标准组织制定为国际标准，得到了Intel、Motorola、NEC等公司的支持。

CAN协议分为二层：物理层和数据链路层。

CAN的信号传输采用短帧结构，传输时间短，具有自动关闭功能，具有较强的抗干扰能力。

CAN支持多主工作方式，并采用了非破坏性总线仲裁技术，通过设置优先级来避免冲突，通讯距离最远可达10KM/5Kbps/s，通讯速率最高可达40M /1Mbp/s，网络节点数实际可达110个。

已有多家公司开发了符合CAN协议的通信芯片。

总线技术的分类和特点随着现代信息技术的快速发展，各种设备逐渐普及并开始互联互通。

而设备之间的通信则离不开数据传输，而总线技术就是一种重要的数据传输方式。

总线技术（Bus Technology）指的是在计算机中集成的一种数据传输系统，其作用是将各种设备通过数据线连接在一起进行数据交互和控制。

总线技术的发展和应用，对于促进电子信息产业的繁荣发展和提高数据传输效率具有不可替代的作用。

本文将介绍总线技术的分类和特点。

一、总线技术的分类总线技术可以根据其使用的领域，分为计算机总线和工业现场总线两个大的类别。

在计算机总线方面，又可细分为ISA总线、VESA总线、PCI总线、AGP总线以及USB总线等几个子类。

1. ISA总线ISA总线是个使用较早的总线技术，主要应用在PC机和IBM 电脑上。

这种总线速度较慢、传输数据带宽有限，已经基本被更好的总线技术所取代。

2. VESA总线VESA总线（英文名称VESA Local Bus）一度被视为取代ISA 总线的主要技术。

它在16位宽的数据总线中，带宽可高达132Mbps。

但是，由于VESA总线的使用和开发成本过高，因此仅限制于少数厂商的硬件产品中。

3. PCI总线PCI总线（英文名称：Peripheral Component Interconnect）是一种新一代的外部I/O总线，是目前最为普遍的总线技术。

它可以支持多种硬件设备的连接，例如：图形加速卡、声卡、USB卡、网卡、磁盘控制器等。

PCI总线的传输速度有一定的保障，因此许多主板都采用这种总线技术。

4. AGP总线AGP总线(Advanced Graphics Port)也叫高级图像端口。

这种总线技术是一种新型的专用于图形加速卡的总线技术，其传输速度较之PCI总线要快得多。

5. USB总线USB总线（Universal Serial Bus）是另一种目前广泛采用的计算机总线技术，一般用于与外部设备的接口，如鼠标、打印机、扫描仪等。

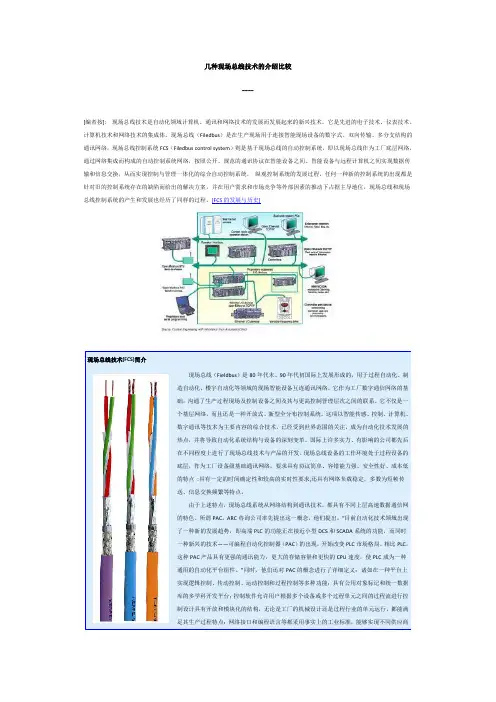

几种现场总线技术的介绍比较----[编者按]:现场总线技术是自动化领域计算机、通讯和网络技术的发展而发展起来的新兴技术，它是先进的电子技术、仪表技术、计算机技术和网络技术的集成体。

现场总线（Filedbus）是在生产现场用于连接智能现场设备的数字式、双向传输、多分支结构的通讯网络，现场总线控制系统FCS（Filedbus control system）则是基于现场总线的自动控制系统，即以现场总线作为工厂底层网络，通过网络集成而构成的自动控制系统网络，按照公开、规范的通讯协议在智能设备之间、智能设备与远程计算机之间实现数据传输和信息交换，从而实现控制与管理一体化的综合自动控制系统。

纵观控制系统的发展过程，任何一种新的控制系统的出现都是针对旧的控制系统存在的缺陷而给出的解决方案，并在用户需求和市场竞争等外部因素的推动下占据主导地位，现场总线和现场总线控制系统的产生和发展也经历了同样的过程。

[FCS的发展与历史]现场总线技术(FCS)简介现场总线（Fieldbus）是80年代末、90年代初国际上发展形成的，用于过程自动化、制造自动化、楼宇自动化等领域的现场智能设备互连通讯网络。

它作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。

它不仅是一个基层网络，而且还是一种开放式、新型全分布控制系统。

这项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术，已经受到世界范围的关注，成为自动化技术发展的热点，并将导致自动化系统结构与设备的深刻变革。

国际上许多实力、有影响的公司都先后在不同程度上进行了现场总线技术与产品的开发。

现场总线设备的工作环境处于过程设备的底层，作为工厂设备级基础通讯网络，要求具有协议简单、容错能力强、安全性好、成本低的特点:具有一定的时间确定性和较高的实时性要求,还具有网络负载稳定，多数为短帧传送、信息交换频繁等特点。

由于上述特点，现场总线系统从网络结构到通讯技术，都具有不同上层高速数据通信网的特色。

现场总线有哪些特点？现场总线技术九大种类介绍什么是现场总线现场总线（Fieldbus）是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。

由于现场总线简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。

它是一种工业数据总线，是自动化领域中底层数据通信网络。

简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输，是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。

现场总线主要特点1.系统的开放性传统的控制系统是个自我封闭的系统，一般只能通过工作站的串口或并口对外通信。

在现场总线技术中，用户可按自己的需要和对象，将来自不同供应商的产品组成大小随意的系统。

2.可操作性与可靠性现场总线在选用相同的通信协议情况下，只要选择合适的总线网卡、插口与适配器即可实现互连设备间、系统间的信息传输与沟通，大大减少接线与查线的工作量，有效提高控制的可靠性。

3.现场设备的智能化与功能自治性传统数控机床的信号传递是模拟信号的单向传递，信号在传递过程中产生的误差较大，系统难以迅速判断故障而带故障运行。

而现场总线中采用双向数字通信，将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成，可随时诊断设备的运行状态。

4.对现场环境的适应性现场总线是作为适应现场环境工作而设计的，可支持双绞线、同轴电缆、光缆、射频、红外线及电力线等，其具有较强的抗干扰能力，能采用两线制实现送电与通信，并可满足安全及防爆要求等。

现场总线优缺点优点：（1）节省硬件数量与投资由于分散在现场的智能设备能直接执行多种传感、测量、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的调节器、计算单元等，也不再需要DCS系统的信号。

当今主流现场总线技术分类比较1．基金会现场总线FF基金会现场总线FF是在过程自动化领域得到广泛支持和具有良好发展前景的一种技术。

以ISP协议和以WorldFIP协议为主的两大集团于1994年9月成立的现场总线基金会，致力于开发出国际上统一的现场总线协议。

基金会现场总线分为H1和高速H2两种通信速率。

H1的传输速率为31．25Kbps，通信距离可达1．9km，可支持总线供电和本质安全防暴环境。

H2的传输速率可为1Mbps和2．5Mbps两种，通信距离为750m和500m。

FF总线包括FF通信协议、ISO模型中的2？7层通信协议的通栈、用于描述设备特性及操作接口的DDL设备描述语言、设备描述字典，用于实现测量、控制、工程量转换的应用功能块，实现系统组态管理功能的系统软件技术以及构筑集成自动化系统、网络系统的系统集成技术。

2．CAN总线CAN总线最早用于汽车内部测量与执行部件之间的数据通信协议。

其总线规范已被ISO国际标准组织制定为国际标准，并且广泛应用于离散控制领域。

它也是基于OSI模型，但进行了优化，抗干扰能力强，可靠性高。

3．LonWorks总线LonWorks技术是美国ECHELON公司开发，并与Motorola和东芝公司共同倡导的现场总线技术。

技术的核心是具备通信和控制功能的Neuron芯片。

Neuron芯片实现完整的LonWorks的LonTalk通信协议。

应用范围主要包括楼宇自动化、工业控制等，在组建分布式监控网络方面有较优越的性能。

4．PROFIBUS总线PROFIBUS是符合德国国家标准DIN19245和欧洲标准EN50179的现场总线，包括Profibus－DP、Profibus－FMS、Profibus－PA三部分。

Profibus－DP用于分散外设间的高速数据传输，适合于加工自动化领域。

FMS型适用于纺织、楼宇自动化、可编程控制器、低压开关等。

而PA型则是用于过程自动化的总线类型。

几种常见的现场总线简介从1984年IEC开始制订现场总线国际标准至今，经过16年的努力和有关各方的协商妥协，最终，采用包括8种类型现场总线的IEC6lI58标准，并于1999年底的投票中得以通过。

2.1 Type l IEC技术报告（即FF H1）FF H1现场总线的网络协议是按照ISOOSI参考模型建立的，它由物理层、数据链路层、应用层，以及考虑到现场装置的控制功能和具体应用而增加的用户层组成。

基金会现场总线（FF）是Type1现场总线的一个子集（Subset）。

2.2 Type 2 ControlNetControlNet现场总线得到美国Rockwell公司支持。

它采用了一种新的通信模式：生产者/客户（Producer/Consumermodel）模式。

这种模式允许网络上的所有节点，同时从单个数据源存取相同的数据。

这种模式最主要的特点是增强了系统的功能，提高了效率和实现精确的同步。

2.3 Type 3 ProfibusProfibus得到德国Siemens公司支持。

Profibus数据链路层总线存取有两种方式，即令牌环（Token-Ring）方式和主站/从站（Master/Slave）方式。

Profibus系列由3个兼容部分组成，即Profibus-DP、Profibus-FMS和Profibus-PA。

Profibus-DP适用于设备级控制系统与分散I/O之间高速通信，它使用物理层、数据链路层以及用户接口。

Profibus-FMS适用于车间级监控网络，是一个令牌结构、实时多主网络。

Profibus-PA专为过程自动化设计，它能够将变送器和执行器连接到一根公共总线，符合IEC61158.2物理层规范，使用两根线可以完成供电和数据通信，并实现本质安全。

2.4 Type 4 P －NetP-Net得到丹麦ProcessData公司支持。

P-Net为带多网络和多端口功能的多主总线，允许在几个总线区直接寻址，无需递阶网络结构，是一种多网络结构。

4几种典型的现场总线介绍4.1 ProfibusPROFIBUS是1987年，德国联邦科技部集中了13家公司的5个研究所的力量，按ISO/OSI参考模型制订的现场总线的德国国家标准，其主要支持者是德国西门子公司，并于1991年4月在DIN19245中发表，正式成为德国标准。

开始只有PROFIBUS－DP和PROFIBUS－FMS，1994年又推出了PROFIBUS－PA，它引用了IEC标准的物理层（IEC1158－2,1993年通过），从而可以在有爆炸危险的区域（EX）内连接本质安全型通过总线馈电的现场仪表，这使PROFIBUS更加完善。

PROFIBUS已于1996年3月15日批准为欧洲标准EN50170的第2卷。

①组成：PROFIBUS有三个部分组成：· PROFIBUS-FMS（Field Message Specification）主要是用来解决车间级通用性通讯任务。

可用于大范围和复杂的通讯。

总线周期一般小于100ms。

· PROFIBUS-DP（Decentralized Periphery）这是一种经过优化的高速和便宜的通信总线，它的设计是专门为自动控制系统与分散的I/O设备级之间进行通信使用的。

总线周期一般小于10ms。

图4 Profibus 的组成部分· Profibus-PA（Process Automation）是专门为过程自动化设计的，它可使传感器和执行器按在一根共用的总线上，甚至在本质安全领域也可接上。

根据IEC1158－2标准，PROFIBUS-PA用双线进行总线供电和数据通信。

图4为PROFIBUS组成说明，图5为PROFIBUS的应用范围。

PROFIBUS支持多主站通信（令牌方式）和主－从通信。

图5 Profibus 应用范围②协议结构Profibus协议结构是根据ISO7498国际标准以OSI作为参考模型的。

但省略了3～6层，同时又增加了服务层。
