中空玻璃中空层结构胶粘接宽度的计算

幕墙用中空玻璃密封胶相容性及注胶宽度的探讨孙文迁1.前言随着建筑节能的实施，中空玻璃玻在玻璃幕墙中的应用越来越普遍。

在隐框玻璃幕墙中，中空玻璃的二道密封胶连接着中空玻璃的内、外片，承受着风荷载、地震荷载及外片玻璃的自重，直接关系到中空玻璃的使用耐久性及安全性。

如果二道密封胶与玻璃及相接触的材料不相容或粘结强度达不到要求，将会导致中空玻璃外片玻璃脱离的情况，埋下很大的安全隐患。

目前，GB/T11944-2002《中空玻璃》标准及JC/T486-2001《中空玻璃用弹性密封胶》对中空玻璃二道密封胶的相容性并未做强制性规定，中空玻璃产品标准对中空玻璃密封胶的注胶宽度有明确的规定，但又与“建筑幕墙”GB/T21086-2007及“玻璃幕墙技术规程”JGJ102-2003中有关硅酮结构密封胶注胶宽度的相关规定不一致，如果仅按照“中空玻璃标准”要求生产的中空玻璃用于建筑幕墙，特别是隐框、半隐框玻璃幕墙，则存在着极大的安全隐患，本文对此一一分析、探讨。

2.中空玻璃用密封胶相容性问题的探讨GB/T11944-2002作为中空玻璃产品标准，规定了中空玻璃用密封胶应满足“中空玻璃用弹性密封胶”JC/T486的要求，在JC/T486附录A中仅说明“建筑用硅酮结构密封胶”标准GB16776附录规定的相容性试验方法可用来确定二道密封胶与另一材料是否相容，但JC/T486又在前言中说明本附录A仅为提示性附录，并未列为强制性条款。

这为中空玻璃生产厂家逃避试验留下了借口，为用于幕墙的中空玻璃质量安全埋下了隐患。

在“建筑幕墙”标准GB/T21086-2007第5.3.3.1条中规定了硅酮结构密封胶、硅酮密封胶同相粘结的幕墙基材、饰面板、附件和其它材料应具有相容性，随批单元件切割粘结性达到合格要求；在JGJ102-2003“玻璃幕墙工程技术规范”第3.4.3条规定：中空玻璃应采用双道密封，一道密封应采用丁基热熔密封胶，隐框、半隐框及点支撑玻璃幕墙用中空玻璃的二道密封胶应采用硅酮结构密封胶；强制性条款第3.6.2条规定：硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验。

第二节中空夹胶玻璃的计算（内层中空）幕墙采用6mm的钢化玻璃＋1.52PVB＋6mm的钢化玻＋12A＋8mm的钢化玻璃的中空夹胶玻璃，选取标高20m处为计算部位，玻璃分格高度H＝1.5 m，玻璃分格宽度B＝2 m。

局部风压体型系数μs1取2.0（建筑结构荷载规范7.3.3）。

1.玻璃强度计算风荷载标准值为W k＝βgZ·μs1·μz·W o（玻璃幕墙工程技术规范5.3.2）＝1.921×2×.836×.45（一定要注意查地区）（建筑结构荷载规范GB50009）计算书-简洁版（按excel取注意地区地面粗糙度）＝1.445KN／m2（高度变化系数与阵风系数条文说明中有说如何取）水平分布地震作用标准值为q Ek＝βe·αmax·γ玻·t·10-3（玻璃幕墙工程技术规范5.3.4）＝5×.16×25.6×20×10-3＝.41KN／m2（水平地震影响系数最大值）先按中空玻璃计算，荷载按下式分配作用在夹层玻璃上的荷载按下式计算：W k12＝1.1×W k×(t13+t23)/(t13+t23+t33)＝.727KN／m2（玻璃幕墙工程技术规范6.1.5-1）（只有中空的外层玻璃才有1.1倍系数）q Ek12＝βe·αmax·γ玻·(t1+t2)·10-3＝.246KN／m2（玻璃幕墙工程技术上规范6.1.5-2）作用在单片玻璃上的荷载按下式计算:W k3＝ W k×t33 / (t13 + t23 + t33)＝.784KN／m2q Ek3＝βe·αmax·γ玻·t3·10-3＝.164KN／m2按夹层玻璃计算，荷载按下式分配作用在第一片玻璃上的荷载按下式计算：W k1＝ W k12×t13 / (t13 + t23)＝.364KN／m2q Ek1＝ q Ek12×t13 / (t13 + t23)＝.123KN／m2作用在第二片玻璃上的荷载按下式计算：W k2＝ W k12×t23 / (t13 + t23)＝.364KN／m2q Ek2＝ q Ek12×t23 / (t13 + t23)＝.123KN／m2①风荷载作用下应力标准值按下式分别在三个单片玻璃上计算σwk＝6·η·ψ1·W k·a2/t2（玻璃幕墙工程技术规范6.1.2-1）式中:σwk—风荷载作用下的应力标准值，(N/mm2)；a——矩形玻璃板材短边边长，(mm)；t——玻璃的厚度，(mm)；ψ——弯曲系数，按a/b的值查表（玻璃幕墙工程技术规范P39表6.1.2-2）（按EXCEL）η——折减系数，按θ查表（玻璃幕墙工程技术规范P39表6.1 .2-2）（线性插值，自己算）θ1＝(W k1＋0.5·q Ek1)·a4/(E·t14)＝(.364＋0.5×.123)×10-3×15004/(0.72×105×64)＝23.08查表取η1＝.9077θ2＝(W k2＋0.5·q Ek2)·a4/(E·t24)＝(.364＋0.5×.123)×10-3×15004/(0.72×105×64)＝23.08查表取η2＝.9077θ3＝(W k3＋0.5·q Ek3)·a4/(E·t34)＝(.784＋0.5×.164)×10-3×15004/(0.72×105×84) ＝14.87查表取η3＝.9405则σwk1＝6·η1·ψ1·W k1·a2/t12＝6×.9077×.0683×.364×10-3×15002/62＝8.46 N/mm2σwk2＝6·η2·ψ1·W k2·a2/t22＝6×.9077×.0683×.364×10-3×15002/62＝8.46 N/mm2σwk3＝6·η3·ψ1·W k3·a2/t32＝6×.9405×.0683×.784×10-3×15002/82＝10.62 N/mm2②地震作用下应力标准值按下式分别在三个单片玻璃上计算σEk＝6·η·ψ1·q Ek·a2/t2式中:σEk—地震作用下的应力标准值，(N/mm2)；η——取风荷载作用下应力计算时的值则σEk1＝6·η1·ψ1·q Ek1·a2/t12＝6×.9077×.0683×.123×10-3×15002/62＝2.86 N/mm2σEk2＝6·η2·ψ1·q Ek2·a2/t22＝6×.9077×.0683×.123×10-3×15002/62＝2.86 N/mm2σEk3＝6·η3·ψ1·q Ek3·a2/t32＝6×.9405×.0683×.164×10-3×15002/82＝2.22 N/mm2③玻璃的应力组合设计值按下式分别在三个单片玻璃上计算σ＝ψw·γw·σwk＋ψe·γe·σEk（玻璃幕墙工程技术规范5.4.1）则σ1＝ψw·γw·σwk1＋ψe·γe·σEk1＝1.0×1.4×8.46＋0.5×1.3×2.86＝13.7N/mm2<f a＝84N/mm2σ2＝ψw·γw·σwk2＋ψe·γe·σEk2＝1.0×1.4×8.46＋0.5×1.3×2.86＝13.7N/mm2<f a＝84N/mm2σ3＝ψw·γw·σwk3＋ψe·γe·σEk3＝1.0×1.4×10.62＋0.5×1.3×2.22＝16.31N/mm2<f a＝84N/mm2（玻璃幕墙工程技术规范5.2.1）所以玻璃强度满足要求。

玻璃幕墙荷载和中空玻璃结构胶设计计算书计算:校核:审核:XXX装饰工程公司xxxx年xx月xx日目录一、计算依据及说明 (1)1.工程概况说明 (1)2.设计依据 (1)3.基本计算公式 (3)二、荷载计算 (5)1.风荷载标准值计算 (5)2.风荷载设计值计算 (8)3.水平地震作用计算 (8)4.荷载组合计算 (8)三、中空玻璃结构胶计算 (9)1.结构胶宽度计算 (9)2.结构胶厚度计算 (9)3.结构胶强度计算 (10)[强度计算信息][产品结构]设计计算书一、计算依据及说明1.工程概况说明工程名称:[工程名称]工程所在城市:北京市工程所属建筑物地区类别:C类工程所在地区抗震设防烈度:八度(0.2g)工程基本风压:0.45kN/m2工程强度校核处标高:10m2.设计依据3.基本计算公式(1).场地类别划分:根据地面粗糙度,场地可划分为以下类别:A类近海面,海岛,海岸,湖岸及沙漠地区;B类指田野,乡村,丛林,丘陵以及房屋比较稀疏的乡镇和城市郊区;C类指有密集建筑群的城市市区;D类指有密集建筑群且房屋较高的城市市区;[工程名称]按C类地区计算风压(2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2012 8.1.1-2 采用风荷载计算公式: wk =βgz×μsl×μz×w其中: wk---作用在幕墙上的风荷载标准值(kN/m2)βgz---瞬时风压的阵风系数,按《建筑结构荷载规范》GB50009-2012 条文说明8.6.1取定根据不同场地类型,按以下公式计算:βgz =1+2gI10(z10)(-α)其中g为峰值因子取为2.5，I10为10米高名义湍流度,α为地面粗糙度指数 A类场地: I10=0.12 ,α=0.12B类场地: I10=0.14 ,α=0.15C类场地: I10=0.23 ,α=0.22D 类场地: I10=0.39 ,α=0.30μz ---风压高度变化系数,按《建筑结构荷载规范》GB50009-2012取定, 根据不同场地类型,按以下公式计算: A 类场地: μz =1.284×(Z 10)0.24B 类场地: μz =1.000×(Z 10)0.30C 类场地: μz =0.544×(Z 10)0.44D 类场地: μz =0.262×(Z 10)0.60本工程属于C 类地区μsl ---风荷载体型系数,按《建筑结构荷载规范》GB50009-2012取定 w0---基本风压,按全国基本风压图,北京市地区取为0.45kN/m 2(3).地震作用计算: q EAk =β E ×α max ×GAk其中: qEAk ---水平地震作用标准值 β E ---动力放大系数,按 5.0 取定αmax ---水平地震影响系数最大值,按相应设防烈度取定: 6度(0.05g): αmax =0.04 7度(0.1g): αmax =0.08 7度(0.15g): αmax =0.12 8度(0.2g): α max =0.16 8度(0.3g): α max =0.24 9度(0.4g): αmax =0.32北京市地区设防烈度为八度(0.2g),根据本地区的情况,故取αmax =0.16 GAk ---幕墙构件的自重(N/m 2) (4).荷载组合:结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力(内力)作用方向，选用最不利的组合，荷载和效应组合设计值按下式采用： γ G SG +γw ψ w Sw +γE ψ E SE +γT ψ T ST各项分别为永久荷载：重力；可变荷载：风荷载、温度变化；偶然荷载：地震 水平荷载标准值: qk =Wk +0.5×qEAk ，维护结构荷载标准值不考虑地震组合 水平荷载设计值: q=1.4×Wk +0.5×1.3×qEAk荷载和作用效应组合的分项系数,按以下规定采用:①对永久荷载采用标准值作为代表值，其分项系数满足：a.当其效应对结构不利时：对由可变荷载效应控制的组合，取1.2；对有永久荷载效应控制的组合，取1.35b.当其效应对结构有利时：一般情况取1.0；②可变荷载根据设计要求选代表值，其分项系数一般情况取1.4二、 荷载计算1. 风荷载标准值计算Wk : 作用在幕墙上的风荷载标准值(kN/m 2) z : 计算高度10mμ z : 10m 高处风压高度变化系数(按C 类区计算): (GB50009-2012 条文说明8.2.1) μ z =0.544×(z 10)0.44=0.544 由于0.544<0.65,取μz =0.65I 10: 10米高名义湍流度,对应A 、B 、C 、D 类地面粗糙度，分别取0.12、0.14、0.23、0.39。

021 台玻中空钢化夹胶玻璃6LOW-E+12A +6+1.14PVB+612A 是空气层厚度12mm1.14pvb 是1.14mmPVB 胶片厚度批发零售460.00 平方 台玻集团长江玻璃有限公司南京总代理2009-12-23 22台玻钢化夹胶玻璃8+1.52+8270.00 平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2323台玻钢化夹胶玻璃8+1.14+8261.00 平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2324台玻钢化夹胶玻璃6+1.14+6266.00 平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2325镀膜钢化夹胶玻璃8+1.14PVB+6(镀膜)260.00 平方 台玻集团长江玻璃有限公司南京总代理2009-12-2326双钢化夹胶玻璃5+0.76+5150.00 m2南京昌达玻璃公司 2009-12-2327钢化夹胶玻璃10+0.76+10230.00 平方 南京飞天玻璃实业有限公司 2009-12-2328 钢化夹胶玻璃 耀皮双钢6＋0.76＋6230.00 270.00 m2上海耀华皮尔金顿玻璃有限公司 2009-12-1529 钢化夹胶玻璃 耀皮双钢8＋0.76＋8270.00 320.00 m2上海耀华皮尔金顿玻璃有限公司2009-12-1530钢化夹胶玻璃5-0.76A-5mm100.00 125.00 m2源来玻璃深加工 2009-12-09 31钢化夹胶玻璃8-0.76A-8m m132.00 165.00 m2源来玻璃深加工 2009-12-0932钢化夹胶玻璃5-0.76A-5mm104.00130.0m2 星星玻璃2009-12-0933钢化夹胶玻璃6-0.76A-6mm116.00145.0m2 星星玻璃2009-12-0934钢化夹胶玻璃5-0.76A-5mm80.00100.0m2重庆安特玻璃技术有限公司2009-12-0935钢化夹胶玻璃12+12mm 238.50265.0㎡台玻工业集团成都公司2009-12-0836钢化夹胶玻璃10+10mm 222.30247.0㎡台玻工业集团成都公司2009-12-0837钢化夹胶玻璃8+8mm 205.20228.0㎡台玻工业集团成都公司2009-12-0838钢化夹胶玻璃5+5mm 162.00180.0㎡台玻工业集团成都公司2009-12-0839钢化夹胶玻璃12+12mm 238.50265.0m2中国南玻集团股份有限公司2009-12-0840钢化夹胶玻璃10+10mm 222.30247.0m2中国南玻集团股份有限公司2009-12-08玻璃知识：中空玻璃1.1用途简介中空玻璃是一种以两片或多片玻璃组合而成，玻璃与玻璃之间的空间和外界用密封胶隔绝，里面是空气或其他特殊气体。

中空玻璃封胶线参数
中空玻璃封胶线的参数包括以下几个方面：
1.封胶线长度：根据客户需求定制，但最长不超过30米。

2.封胶线直径：一般为0.5~1.0mm。

3.封胶线上部厚度：0.15~0.3mm，而下部厚度为1.2~2.0mm。

4.中空玻璃密封条宽度：30~150mm。

5.上、下部铝条宽：20~40mm。

6.上部铝条厚：2mm。

7.较小玻璃尺寸：一般为280×450mm。

8.较大玻璃尺寸：最大为2500×3500mm。

9.玻璃厚度范围：一般为3~12mm，而中空玻璃厚度为12~60mm。

10.打胶速度：12~30m/min。

11.打胶宽度：6~24mm。

12.打胶深度：2~15mm。

13.传送速度：0~48m/min。

14.功率：一般为10KW。

15.气源：工作压力为20bar（0.4mpa），工作气压范围为0.02~0.4mpa。

这些参数根据不同的中空玻璃封胶线设备会有所不同，建议具体查阅设备说明书或咨询厂家了解具体参数。

021 台玻中空钢化夹胶玻璃6LOW-E+12A+6+ +612A 是空气层厚度12mm是胶片厚度批发零售平方 台玻集团长江玻璃有限公司南京总代理2009-12-23 22台玻钢化夹胶玻璃8++8平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2323台玻钢化夹胶玻璃8++8平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2324台玻钢化夹胶玻璃6++6平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2325镀膜钢化夹胶玻璃8++ 6(镀膜)平方 台玻集团长江玻璃有限公司南京总代理2009-12-2326双钢化夹胶玻璃 5++5 m2南京昌达玻璃公司 2009-12-23 27钢化夹胶玻璃10++10平方 南京飞天玻璃实业有限公司 2009-12-2328 钢化夹胶玻璃 耀皮双钢6＋＋6m2上海耀华皮尔金顿玻璃有限公司 2009-12-1529 钢化夹胶玻璃 耀皮双钢8＋＋8 m2上海耀华皮尔金顿玻璃有限公司2009-12-1530钢化夹胶玻璃 m m2源来玻璃深加工 2009-12-09 31钢化夹胶玻璃 m m2源来玻璃深加工 2009-12-0932钢化夹胶玻璃mm2 星星玻璃2009-12-0933钢化夹胶玻璃mm2 星星玻璃2009-12-0934钢化夹胶玻璃mm2重庆安特玻璃技术有限公司2009-12-0935钢化夹胶玻璃12+12mm ㎡台玻工业集团成都公司2009-12-0836钢化夹胶玻璃10+10mm ㎡台玻工业集团成都公司2009-12-0837钢化夹胶玻璃8+8mm ㎡台玻工业集团成都公司2009-12-0838钢化夹胶玻璃5+5mm ㎡台玻工业集团成都公司2009-12-0839钢化夹胶玻璃12+12mm m2中国南玻集团股份有限公司2009-12-0840钢化夹胶玻璃10+10mm m2中国南玻集团股份有限公司2009-12-08玻璃知识：中空玻璃用途简介中空玻璃是一种以两片或多片玻璃组合而成，玻璃与玻璃之间的空间和外界用密封胶隔绝，里面是空气或其他特殊气体。

1 隐框玻璃幕墙胶类及伸缩缝计算基本参数：1：计算点标高：88m ；2：玻璃分格尺寸：宽×高=B ×H=1100mm ×1380mm ；3：幕墙类型：全隐框玻璃幕墙4：年温温差：80℃；1.1 抗震设计下结构硅酮密封胶的宽度计算：(1)水平力作用下结构胶粘结宽度：C s1：风荷载和地震作用下结构胶粘结宽度最小值(mm)；w k ：风荷载标准值(N/mm2)；q EAk ：地震作用标准值(N/mm2)，对于不等片合片的中空玻璃，取外片重量，其它情况，取组成板块的玻璃总重量，按公式5.3.4[JGJ102-2003]计算； a ：矩形分格短边长度(mm)；f 1：结构胶的短期强度允许值，取0.2N/mm2；C s1=(1.4×w k +0.5× 1.3×q EAk )×a/2f 1 ……5.6.3-2[JGJ102-2003]=(1.4×0.001364+0.5×1.3×0.000246)×1100/2/0.2=5.691mm(2)自重效应(永久荷载)作用下胶缝宽度的计算(玻璃与铝框间)： C s2：自重效应下玻璃与铝框间结构胶粘结宽度最小值(mm)；q G1：结构胶承担的玻璃单位面积重力荷载设计值(N/mm2)，分项系数取1.35；a ：分格短边长(mm)；b ：分格长边长(mm)；f 2：结构胶的长期强度允许值，取0.01N/mm2；C s2=q G1ab/2(a+b)f 2 ……5.6.3-3[JGJ102-2003]=0.000415×1100×1380/2/(1100+1380)/0.01=12.701mm(3)自重效应(永久荷载)作用下胶缝宽度的计算(玻璃与玻璃间)： C s3：自重效应下玻璃与玻璃间结构胶粘结宽度最小值(mm)；q G2：结构胶承担的玻璃单位面积重力荷载设计值(N/mm2)，分项系数取1.35；a ：分格短边长(mm)；b ：分格长边长(mm)；f 2：结构胶的长期强度允许值，取0.01N/mm2；C s3=q G2ab/2(a+b)f 2 ……5.6.3-3[JGJ102-2003]=0.000207×1100×1380/2/(1100+1380)/0.01=6.335mm实际玻璃与铝框间胶缝宽度取8mm.玻璃与玻璃间胶缝宽度取8mm.1.2 结构硅酮密封胶粘接厚度的计算：(1)玻璃与铝框间温度作用下结构胶粘结厚度：u s1：在年温差作用下玻璃与玻璃附框型材相对位移量(mm)；b ：玻璃板块最大边(mm)；Δt ：年温差：80℃a 1：铝型材线膨胀系数，2.3×10-5；a 2：玻璃线膨胀系数，1×10-5；u s1=b Δt(a 1-a 2)=1380×80×(2.3-1)×10-5=1.435mmt s1：温度作用下结构胶粘结厚度计算值(mm)；δ1：温度作用下结构硅酮密封胶的变位承受能力：10%t s1=u s1/(δ1(2+δ1))0.5=1.435/(0.1×(2+0.1))0.5=3.131mm(2)地震作用下结构胶粘结厚度：u s2：在地震作用下玻璃与玻璃附框型材相对位移量(mm)；θ：风荷载标准值作用下主体结构层间位移角限值(rad)；(取值见表20[GB/T21086-2007])h g ：幕墙玻璃面板高度(mm)；u s2=θh g ……5.6.5-2[JGJ102-2003]=1/550×1380=2.509mmt s2：地震作用下结构胶粘结厚度计算值(mm)；δ2：地震作用下结构硅酮密封胶的变位承受能力：12.5%t s2=u s2/(δ2(2+δ2))0.5 ……5.6.5[JGJ102-2003]=2.509/(0.125×(2+0.125))0.5=4.868mm实际玻璃与铝框间胶缝厚度取6mm.玻璃与玻璃间胶缝厚度取6mm.1.3 结构胶设计总结：按5.6.1[JGJ102-2003]规定，硅酮结构胶还需要满足下面要求： 1：粘接宽度≥7mm ；2：12mm ≥粘接厚度≥6mm ；3：粘接宽度大于厚度，但不宜大于厚度的2倍，但是在实际情况下，不大于厚度的3倍是可以的；综合上面计算结果，本工程设计中玻璃与铝框间结构胶不满足规范要求。

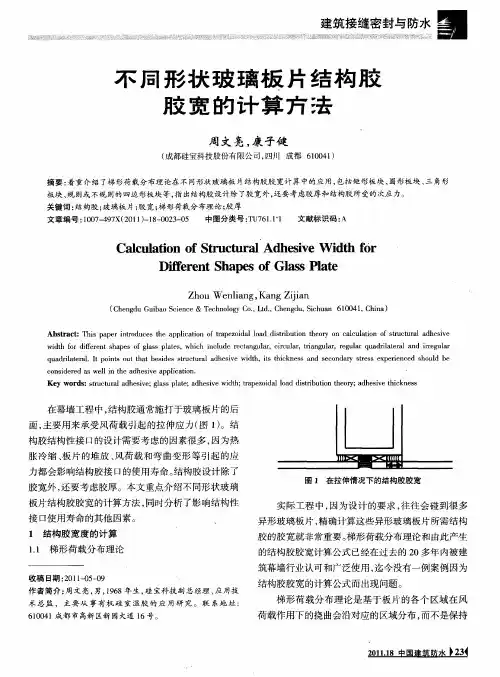

不同形状玻璃板片结构胶胶宽的计算方法和结构性接口设计的考虑因素来源:2011年会论文集作者:周文亮日期:2011-4-25页面功能[字体：大中小] [打印] [投稿] [评论] [ 转发] [啄木鸟]本文作者：周文亮康子键结构胶宽度的计算考量玻璃板片或者附框上与硅酮结构胶相接触的尺寸叫做粘结宽度。

通常情况下，结构胶施打于玻璃板片的后面，主要用来承受风荷载引起的拉伸应力（如图1）。

被业内普遍接受的结构胶强度设计值（风荷载下）是138KPa，这个取值是基于结构胶的安全系数考虑，一般的结构胶要求具有5倍以上的安全系数，要远大于玻璃和铝型材的安全系数（2-3倍）。

经过20多年的实践证明，该取值还是比较保守的。

梯形荷载分布理论梯形荷载分布理论是基于板片的各个区域在风荷载作用下的挠曲会沿对应的区域分布，而不是保持整个板片平整。

这种基于近似的板片变形行为的结构胶受力原理已经被工业上广泛接受。

图2显示的是实际尺寸的玻璃板块在风荷载作用下发生向外挠曲的照片。

板片挠曲的情况与四条角平分线分成的几个区域相对应（如图3）。

最大的挠曲发生在如图中M-N虚线所示上。

在板片上任何地方所承受的风荷载都会传递到与此点距离最近边的结构胶上。

所以，板片的四周上各点所受的拉伸应力是不相同的。

最大的应力出现在板片的短边中点（如图4，O、P点）和长边上q到r 和s到t区域里。

图5比较了结构胶在假设板片保持平整（平板理论）和受梯形荷载分布理论两种不同情况下的预受应力。

可以看出，结构胶在梯形荷载分布理论下比平板或非变形板片要承受更大的应力。

结构密封胶粘结的区域必须能承受发生的最大应力。

为了计算这个应力和最小结构胶胶宽，任意选取了承受最大荷载的区域和结构胶，用阴影表示在图4中。

不同形状板片的计算矩形板块对于给定的风压，风荷载作用于阴影部分的力是由风压和阴影部分面积决定的。

风荷载作用力=风荷载值*Y*1/2短边长结构胶所能承受的力是由结构胶设计强度和粘接面积决定的。

第二节中空夹胶玻璃的计算（内层中空）幕墙采用6mm的钢化玻璃＋1.52PVB＋6mm的钢化玻＋12A＋8mm的钢化玻璃的中空夹胶玻璃，选取标高20m处为计算部位，玻璃分格高度H＝1.5 m，玻璃分格宽度B＝2 m。

局部风压体型系数μs1取2.0（建筑结构荷载规范7.3.3）。

1.玻璃强度计算风荷载标准值为W k＝βgZ·μs1·μz·W o（玻璃幕墙工程技术规范5.3.2）＝1.921×2×.836×.45（一定要注意查地区）（建筑结构荷载规范GB50009）计算书-简洁版（按excel取注意地区地面粗糙度）＝1.445KN／m2（高度变化系数与阵风系数条文说明中有说如何取）水平分布地震作用标准值为q Ek＝βe·αmax·γ玻·t·10-3（玻璃幕墙工程技术规范5.3.4）＝5×.16×25.6×20×10-3＝.41KN／m2（水平地震影响系数最大值）先按中空玻璃计算，荷载按下式分配作用在夹层玻璃上的荷载按下式计算：W k12＝1.1×W k×(t13+t23)/(t13+t23+t33)＝.727KN／m2（玻璃幕墙工程技术规范6.1.5-1）（只有中空的外层玻璃才有1.1倍系数）q Ek12＝βe·αmax·γ玻·(t1+t2)·10-3＝.246KN／m2（玻璃幕墙工程技术上规范6.1.5-2）作用在单片玻璃上的荷载按下式计算:W k3＝ W k×t33 / (t13 + t23 + t33)＝.784KN／m2q Ek3＝βe·αmax·γ玻·t3·10-3＝.164KN／m2按夹层玻璃计算，荷载按下式分配作用在第一片玻璃上的荷载按下式计算：W k1＝ W k12×t13 / (t13 + t23)＝.364KN／m2q Ek1＝ q Ek12×t13 / (t13 + t23)＝.123KN／m2作用在第二片玻璃上的荷载按下式计算：W k2＝ W k12×t23 / (t13 + t23)＝.364KN／m2q Ek2＝ q Ek12×t23 / (t13 + t23)＝.123KN／m2①风荷载作用下应力标准值按下式分别在三个单片玻璃上计算σwk＝6·η·ψ1·W k·a2/t2（玻璃幕墙工程技术规范6.1.2-1）式中:σwk—风荷载作用下的应力标准值，(N/mm2)；a——矩形玻璃板材短边边长，(mm)；t——玻璃的厚度，(mm)；ψ——弯曲系数，按a/b的值查表（玻璃幕墙工程技术规范P39表6.1.2-2）（按EXCEL）η——折减系数，按θ查表（玻璃幕墙工程技术规范P39表6.1 .2-2）（线性插值，自己算）θ1＝(W k1＋0.5·q Ek1)·a4/(E·t14)＝(.364＋0.5×.123)×10-3×15004/(0.72×105×64)＝23.08查表取η1＝.9077θ2＝(W k2＋0.5·q Ek2)·a4/(E·t24)＝(.364＋0.5×.123)×10-3×15004/(0.72×105×64)＝23.08查表取η2＝.9077θ3＝(W k3＋0.5·q Ek3)·a4/(E·t34)＝(.784＋0.5×.164)×10-3×15004/(0.72×105×84) ＝14.87查表取η3＝.9405则σwk1＝6·η1·ψ1·W k1·a2/t12＝6×.9077×.0683×.364×10-3×15002/62＝8.46 N/mm2σwk2＝6·η2·ψ1·W k2·a2/t22＝6×.9077×.0683×.364×10-3×15002/62＝8.46 N/mm2σwk3＝6·η3·ψ1·W k3·a2/t32＝6×.9405×.0683×.784×10-3×15002/82＝10.62 N/mm2②地震作用下应力标准值按下式分别在三个单片玻璃上计算σEk＝6·η·ψ1·q Ek·a2/t2式中:σEk—地震作用下的应力标准值，(N/mm2)；η——取风荷载作用下应力计算时的值则σEk1＝6·η1·ψ1·q Ek1·a2/t12＝6×.9077×.0683×.123×10-3×15002/62＝2.86 N/mm2σEk2＝6·η2·ψ1·q Ek2·a2/t22＝6×.9077×.0683×.123×10-3×15002/62＝2.86 N/mm2σEk3＝6·η3·ψ1·q Ek3·a2/t32＝6×.9405×.0683×.164×10-3×15002/82＝2.22 N/mm2③玻璃的应力组合设计值按下式分别在三个单片玻璃上计算σ＝ψw·γw·σwk＋ψe·γe·σEk（玻璃幕墙工程技术规范5.4.1）则σ1＝ψw·γw·σwk1＋ψe·γe·σEk1＝1.0×1.4×8.46＋0.5×1.3×2.86＝13.7N/mm2<f a＝84N/mm2σ2＝ψw·γw·σwk2＋ψe·γe·σEk2＝1.0×1.4×8.46＋0.5×1.3×2.86＝13.7N/mm2<f a＝84N/mm2σ3＝ψw·γw·σwk3＋ψe·γe·σEk3＝1.0×1.4×10.62＋0.5×1.3×2.22＝16.31N/mm2<f a＝84N/mm2（玻璃幕墙工程技术规范5.2.1）所以玻璃强度满足要求。

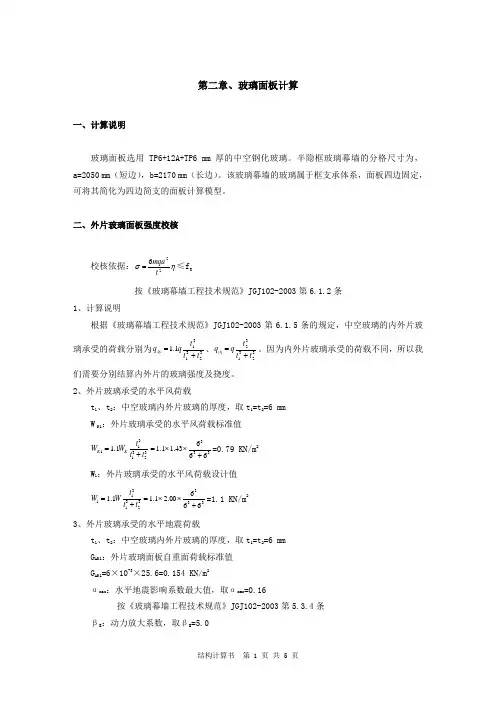

第二章、玻璃面板计算一、计算说明玻璃面板选用TP6+12A+TP6 mm 厚的中空钢化玻璃。

半隐框玻璃幕墙的分格尺寸为， a=2050 mm （短边），b=2170 mm （长边）。

该玻璃幕墙的玻璃属于框支承体系，面板四边固定，可将其简化为四边简支的面板计算模型。

二、外片玻璃面板强度校核 校核依据：ησ226tmqa =≤f g 按《玻璃幕墙工程技术规范》JGJ102-2003第6.1.2条1、计算说明根据《玻璃幕墙工程技术规范》JGJ102-2003第6.1.5条的规定，中空玻璃的内外片玻璃承受的荷载分别为3231311.1t t t q q +=外、323132t t t q q +=内。

因为内外片玻璃承受的荷载不同，所以我们需要分别结算内外片的玻璃强度及挠度。

2、外片玻璃承受的水平风荷载t 1、t 2：中空玻璃内外片玻璃的厚度，取t 1=t 2=6 mmW K1：外片玻璃承受的水平风荷载标准值32313111.1t t t W W K K +=33366643.11.1+⨯⨯==0.79 KN/m 2 W 1：外片玻璃承受的水平风荷载设计值32313111.1t t t W W +=33366600.21.1+⨯⨯==1.1 KN/m 2 3、外片玻璃承受的水平地震荷载t 1、t 2：中空玻璃内外片玻璃的厚度，取t 1=t 2=6 mmG AK1：外片玻璃面板自重面荷载标准值G AK1=6×10-3×25.6=0.154 KN/m 2αmax ：水平地震影响系数最大值，取αmax =0.16按《玻璃幕墙工程技术规范》JGJ102-2003第5.3.4条βE ：动力放大系数，取βE =5.0按《玻璃幕墙工程技术规范》JGJ102-2003第5.3.4条q EK1：作用在外片玻璃上的地震荷载标准值计算q EK1=αmax ·βE ·G GK1=0.16×5.0×0.154=0.123 KN/m 2r E ：地震作用分项系数，取r E =1.3按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条q E1：作用在外片玻璃上的地震荷载设计值q E1=r E ·q EK1=1.3×0.123=0.16 KN/m 24、外片玻璃风荷载和水平地震作用组合计算ψW ：风荷载的组合值系数，取ψW =1.0按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.3条ψE ：地震作用的组合值系数，取ψE =0.5按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.3条q K1：外片玻璃风荷载和水平地震作用组合标准值q K1=ψW ·W K1+ψE ·q EK1=1.0×0.79+0.5×0.123=0.85 KN/m 2q 1：外片玻璃风荷载和水平地震作用组合设计值q 1=ψW ·W 1+ψE ·q E1=1.0×1.1+0.5×0.16=1.18 KN/m 25、外片玻璃的强度折减系数θ：参数t ：外片玻璃厚度，取t=6 mm 441Et a q =θ454361072.020501018.1⨯⨯⨯⨯=-=223.34 η：折减系数，取η=0.555由θ=223.34，查《玻璃幕墙工程技术规范》JGJ102-2003表6.1.2-2得6、外片玻璃强度校核m ：弯矩系数，取m=0.0488 由b a =21702050=0.944，查《玻璃幕墙工程技术规范》JGJ102-2003表6.1.2-1得 σ：外片玻璃产生的最大应力ησ2216t a m q = =555.0620501018.10488.06223⨯⨯⨯⨯⨯- =22.38 N/mm 2＜f g =84.0 N/mm 2外片玻璃面板强度符合规范要求。
