Saber仿真软件的特点

开关电源中变压器的Saber仿真辅助设计一：反激一、Saber在变压器辅助设计中的优势：1、由于Saber相当适合仿真电源，因此对电源中的变压器营造的工作环境相当真实，变压器不是孤立地被防真，而是与整个电源主电路的联合运行防真。

主要功率级指标是相当接近真实的，细节也可以被充分体现。

2、Saber的磁性材料是建立在物理模型基础之上的，能够比较真实的反映材料在复杂电气环境中的表现，从而可以使我们得到诸如气隙的精确开度、抗饱和安全余量、磁损这样一些用平常手段很难获得的宝贵设计参数。

3、作为一种高性能通用仿真软件，Saber并不只是针对个别电路才奏效，实际上，电力电子领域所有电路拓扑中的变压器、电感元件，我们都可以把他们置于真实电路的仿真环境中来求解。

从而放弃大部分繁杂的计算工作量，极大地加快设计进程，并获得比手工计算更加合理的设计参数。

4、由于变压器是置于真实电路的仿真环境中求解的，所有与变压器有关的电路和器件均能够被联合仿真，对变压器的仿真实际上成了对主电路的仿真，从而不仅能够获得变压器的设计参数，还同时获得整个电路的运行参数以及主要器件的最佳设计参数。

附件下载磁芯手册.XLS二、Saber 中的变压器我们用得上的Saber 中的变压器是这些：（实际上是我只会用这些）分别是：xfrl 线性变压器模型，2~6绕组xfrnl 非线性变压器模型，2~6绕组单绕组的就是电感模型：也分线性和非线性2种线性变压器参数设置（以2绕组为例）：其中：lp 初级电感量ls 次级电感量np、ns 初级、次级匝数，只是显示用，不是真参数，可以不设置rp、rs 初级、次级绕组直流电阻值，默认为0，实际应该是该绕组导线的实测或者计算电阻值，在没有得到准确数据前，建议至少设置一个非0值，比如1p（1微微欧姆）k 偶合（互感）系数，建议开始设置为1，需要考虑漏感影响时再设置为低于1的值。

需要注意的是，k 为0。

99 时，漏感并不等于lp 或者ls 的1/100。

几款软件的对比分析1. PSpice 仿真软件简介：PSpice属于元件级仿真软件，模型采用spice通用语言编写，移植性强，常用的信息电子电路，是它最适合的场合。

现在使用较多的是 PSpice 8.0,工作于 Windows 环境,占用硬盘空间60M左右，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体。

PSpice 的电路元件模型反映实际型号元件的特性，通过对电路方程运算求解，能够仿真电路的细节，特别适合于对电力电子电路中开关暂态过程的描述。

主要功能：（1）复杂的电路特性分析，如：蒙特卡罗分析（2）模拟、数字、数模电路仿真（3）集成度提高缺点：（1）不适用于大功率器件（2）采用变步长算法，导致计算时间的延长（3）仿真的收敛性较差。

2. saber仿真软件简介：被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是saber的最大特点。

Saber最为混合仿真系统，可以兼容模拟、数学、控制量的混合仿真，便于在不同层面撒谎那个分析和解决问题，其他仿真软件不具备这样的功能。

Saber的仿真真实性很好，从仿真的电路到实际的电路实现，期间参数基本不用修改。

主要功能：（1）原理图输入和仿真（2）数据可视化和分析（3）模型库（4）建模缺点：操作较复杂，原理图仿真常常不收敛导致仿真失败，很占系统资源，环路扫频耗时太长（以几十分钟计）3. PLECS仿真系统简介：被全球众多知名公司的研发工程师誉为“全球最专业的系统级电力电子电路仿真系统”，也是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。

PLECS独立版本已于2010年开发，自此PLECS脱离MATLAB/Simulink。

PLECS独立版具有控制元件库和电路元件库，采用优化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。

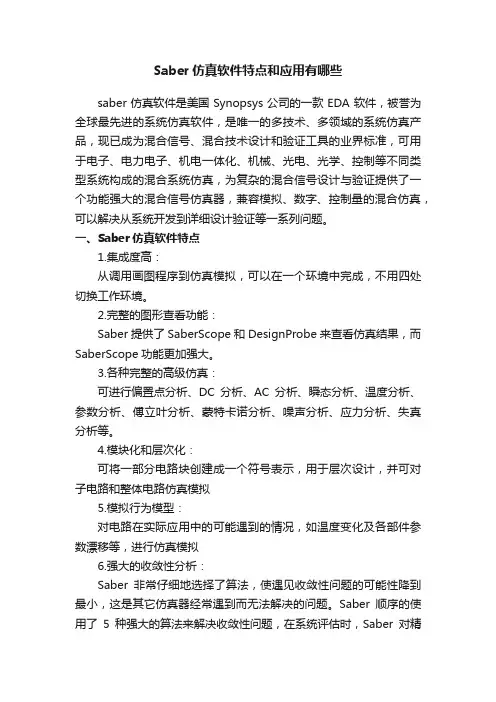

Saber仿真软件特点和应用有哪些saber仿真软件是美国Synopsys公司的一款EDA软件，被誉为全球最先进的系统仿真软件，是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，为复杂的混合信号设计与验证提供了一个功能强大的混合信号仿真器，兼容模拟、数字、控制量的混合仿真，可以解决从系统开发到详细设计验证等一系列问题。

一、Saber仿真软件特点1.集成度高：从调用画图程序到仿真模拟，可以在一个环境中完成，不用四处切换工作环境。

2.完整的图形查看功能：Saber提供了SaberScope和DesignProbe来查看仿真结果，而SaberScope功能更加强大。

3.各种完整的高级仿真：可进行偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等。

4.模块化和层次化：可将一部分电路块创建成一个符号表示，用于层次设计，并可对子电路和整体电路仿真模拟5.模拟行为模型：对电路在实际应用中的可能遇到的情况，如温度变化及各部件参数漂移等，进行仿真模拟6.强大的收敛性分析：Saber非常仔细地选择了算法，使遇见收敛性问题的可能性降到最小，这是其它仿真器经常遇到而无法解决的问题。

Saber顺序的使用了5种强大的算法来解决收敛性问题，在系统评估时，Saber对精确系统方程提出一种分段式线性评估。

这样，即使非常困难的仿真问题，如尖锐信号的瞬态分析，都可以被很好地控制。

7.仿真精度：在做仿真时，你需要确信仿真结果能精确反映你的物理系统的操作。

根据Avant！丰富的设计和仿真经验，Saber默认的精度控制可以在能够接受的仿真时间内提供高精度的仿真结果。

8.模型与仿真器分离：Saber仿真器同仿真模型完全分离，它允许你完整地存取和控制模型。

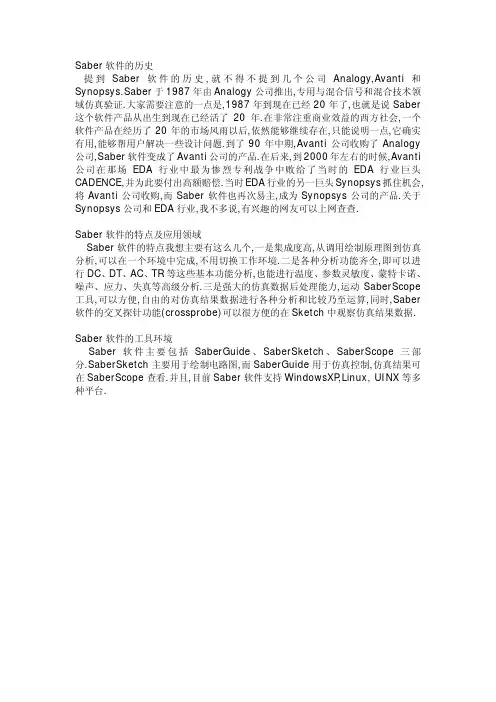

Saber软件的历史提到Saber软件的历史,就不得不提到几个公司Analogy,Avanti和Synopsys.Saber于1987年由Analogy公司推出,专用与混合信号和混合技术领域仿真验证.大家需要注意的一点是,1987年到现在已经20年了,也就是说Saber 这个软件产品从出生到现在已经活了20年.在非常注重商业效益的西方社会,一个软件产品在经历了20年的市场风雨以后,依然能够继续存在,只能说明一点,它确实有用,能够帮用户解决一些设计问题.到了90年中期,Avanti公司收购了Analogy 公司,Saber软件变成了Avanti公司的产品.在后来,到2000年左右的时候,Avanti 公司在那场EDA行业中最为惨烈专利战争中败给了当时的EDA行业巨头CADENCE,并为此要付出高额赔偿.当时EDA行业的另一巨头Synopsys抓住机会,将Avanti公司收购,而Saber软件也再次易主,成为Synopsys公司的产品.关于Synopsys公司和EDA行业,我不多说,有兴趣的网友可以上网查查.Saber软件的特点及应用领域Saber软件的特点我想主要有这么几个,一是集成度高,从调用绘制原理图到仿真分析,可以在一个环境中完成,不用切换工作环境.二是各种分析功能齐全,即可以进行DC、DT、AC、TR等这些基本功能分析,也能进行温度、参数灵敏度、蒙特卡诺、噪声、应力、失真等高级分析.三是强大的仿真数据后处理能力,运动SaberScope 工具,可以方便,自由的对仿真结果数据进行各种分析和比较乃至运算,同时,Saber 软件的交叉探针功能(crossprobe)可以很方便的在Sketch中观察仿真结果数据.Saber软件的工具环境Saber软件主要包括SaberGuide、SaberSketch、SaberScope三部分.SaberSketch主要用于绘制电路图,而SaberGuide用于仿真控制,仿真结果可在SaberScope查看.并且,目前Saber软件支持WindowsXP,Linux, UINX等多种平台.。

文章编号:1004-289X(2008)06-0063-03用Saber作交直交系统仿真刘康珍1,张延安2(1.山东省冶金建设开发公司,山东济南250101;2 沈阳工业大学,辽宁沈阳110178)摘 要:用Saber仿真一个典型的交直交系统,介绍了其调试过程,给出了部分仿真结果,通过Saber仿真可使一个理想化的系统向接近实际的系统过渡。

关键词:Saber仿真;交直交系统;变流器;控制系统中图分类号:TM46 文献标识码:BSaber Si m ulation for AC DC AC D ri ve Syste mL IU K ang zhen1,Z HANG Yan an2(1.Shandong M eta llurgical Construction Co mpany,Jinan250101,China;2.Shenyang U niversity of Technology,Shenyang110178,China)Abstract:Saber so ft w are is adopted to si m ulate a typ i c al AC DC AC syste m.The paper dep icts,its debugg i n g proce dures and so m e si m u lation results.By saber si m ulati o n,an idealized syste m beco m es m ore and m ore practica l one.K ey words:Saber si m ulati o n;AC DC AC syste m;converter;contro l syste m1 Saber简介Saber是美国Analogy公司开发的系统仿真软件,用于电子、电力电子、机电一体化、机械、水力、控制等领域的系统设计和仿真,其工作环境为UN I X工作站。

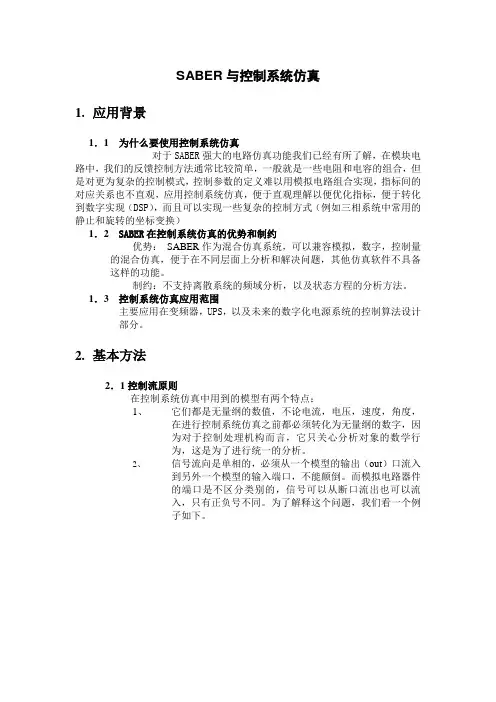

SABER与控制系统仿真1.应用背景1．1为什么要使用控制系统仿真对于SABER强大的电路仿真功能我们已经有所了解，在模块电路中，我们的反馈控制方法通常比较简单，一般就是一些电阻和电容的组合，但是对更为复杂的控制模式，控制参数的定义难以用模拟电路组合实现，指标间的对应关系也不直观，应用控制系统仿真，便于直观理解以便优化指标，便于转化到数字实现（DSP），而且可以实现一些复杂的控制方式（例如三相系统中常用的静止和旋转的坐标变换）1．2SABER在控制系统仿真的优势和制约优势：SABER作为混合仿真系统，可以兼容模拟，数字，控制量的混合仿真，便于在不同层面上分析和解决问题，其他仿真软件不具备这样的功能。

制约：不支持离散系统的频域分析，以及状态方程的分析方法。

1．3控制系统仿真应用范围主要应用在变频器，UPS，以及未来的数字化电源系统的控制算法设计部分。

2.基本方法2．1控制流原则在控制系统仿真中用到的模型有两个特点：1、它们都是无量纲的数值，不论电流，电压，速度，角度，在进行控制系统仿真之前都必须转化为无量纲的数字，因为对于控制处理机构而言，它只关心分析对象的数学行为，这是为了进行统一的分析。

2、信号流向是单相的，必须从一个模型的输出（out）口流入到另外一个模型的输入端口，不能颠倒。

而模拟电路器件的端口是不区分类别的，信号可以从断口流出也可以流入，只有正负号不同。

为了解释这个问题，我们看一个例子如下。

上图中左边和右边分别是一个RC并联电路在电路仿真和控制系统仿真中的描述，在控制系统中用一个积分环节表示电容，对于电路中的电容模型，我们可以以电压或者电流任何一个作为输入量求解另外一个，而在控制系统一旦确定模型方式，输入量就唯一确定，在该例子中选用积分环节，则输入只能是电流才能够描述电容行为，输入如果是电压量，则描述的就是一个电感了。

这也说明控制系统的模型具有普遍的应用性。

2．2基本模型类别首先我们以一个例子来看看控制系统中常用的有哪些模型：这是一个双环控制的半桥PFC的控制模型仿真图，图中用虚线框住的部分为主电路等效，下面部分为控制电路等效。

SABER是美国Analogy公司开发、现由Synopsys公司经营的系统仿真软件，被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是SABER的最大特点。

SABER作为混合仿真系统，可以兼容模拟、数字、控制量的混合仿真，便于在不同层面上分析和解决问题，其他仿真软件不具备这样的功能。

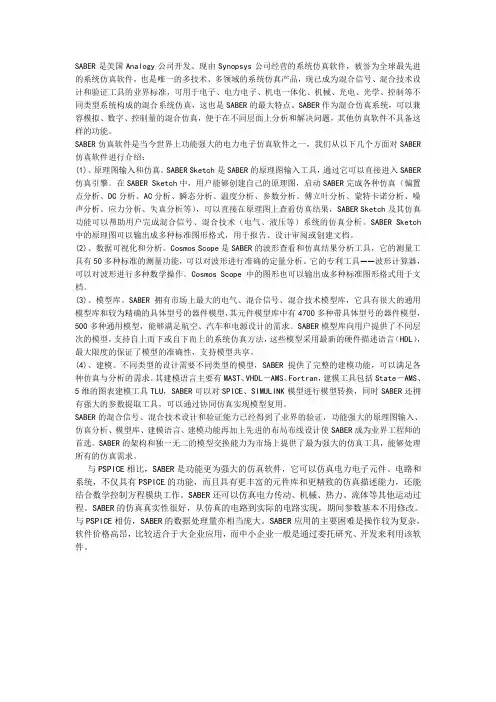

SABER仿真软件是当今世界上功能强大的电力电子仿真软件之一，我们从以下几个方面对SABER 仿真软件进行介绍：(1)、原理图输入和仿真。

SABER Sketch是SABER的原理图输入工具，通过它可以直接进入SABER 仿真引擎。

在SABER Sketch中，用户能够创建自己的原理图，启动SABER完成各种仿真（偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等），可以直接在原理图上查看仿真结果，SABER Sketch及其仿真功能可以帮助用户完成混合信号、混合技术（电气、液压等）系统的仿真分析。

SABER Sketch 中的原理图可以输出成多种标准图形格式，用于报告、设计审阅或创建文档。

(2)、数据可视化和分析。

Cosmos Scope是SABER的波形查看和仿真结果分析工具，它的测量工具有50多种标准的测量功能，可以对波形进行准确的定量分析。

它的专利工具——波形计算器，可以对波形进行多种数学操作。

Cosmos Scope中的图形也可以输出成多种标准图形格式用于文档。

(3)、模型库。

SABER拥有市场上最大的电气、混合信号、混合技术模型库，它具有很大的通用模型库和较为精确的具体型号的器件模型，其元件模型库中有4700多种带具体型号的器件模型，500多种通用模型，能够满足航空、汽车和电源设计的需求。

Saber 软件简介Saber软件主要用于外围电路的仿真模拟，包括SaberSketch和SaberDesigner 两部分。

SaberSketch用于绘制电路图，而SaberDesigner用于对电路仿真模拟，模拟结果可在SaberScope和DesignProbe中查看。

Saber的特点归纳有以下几条：1．集成度高：从调用画图程序到仿真模拟，可以在一个环境中完成，不用四处切换工作环境。

2．完整的图形查看功能：Saber提供了SaberScope和DesignProbe来查看仿真结果，而SaberScope功能更加强大。

3．各种完整的高级仿真：可进行偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等。

4．模块化和层次化：可将一部分电路块创建成一个符号表示，用于层次设计，并可对子电路和整体电路仿真模拟。

5．模拟行为模型：对电路在实际应用中的可能遇到的情况，如温度变化及各部件参数漂移等，进行仿真模拟。

第一章用SaberSketch画电路图在SaberSketch的画图工具中包括了模拟电路、数字电路、机械等模拟技术库，也可以大致分成原有库和自定义库。

要调用库，在Parts Gallery中，通过对库的描述、符号名称、MAST模板名称等，进行搜索。

画完电路图后，在SaberSketch界面可以直接调用SaberGuide对电路进行模拟，SaberGuide 的所有功能在SaberSketch中都可以直接调用。

¾启动SaberSketchSaberSketch包含电路图和符号编辑器，在电路图编辑器中，可以创建电路图。

如果要把电路图作为一个更大系统的一部分，可以用SaberSketch将该电路图用一个符号表示，作为一个块电路使用。

启动SaberSketch：▲UNIX：在UNIX窗口中键入 Sketch▲Windows NT：在SaberDesigner程序组中双击SaberSketch图标下面是SaberSketch的用户界面及主要部分名称，见图1－1：退出SaberSketch用 File>Exit。

几款软件的对比分析1. PSpice 仿真软件简介：PSpice属于元件级仿真软件，模型采用spice通用语言编写，移植性强，常用的信息电子电路，是它最适合的场合。

现在使用较多的是 PSpice 8.0,工作于 Windows 环境,占用硬盘空间60M左右，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体。

PSpice 的电路元件模型反映实际型号元件的特性，通过对电路方程运算求解，能够仿真电路的细节，特别适合于对电力电子电路中开关暂态过程的描述。

主要功能：（1）复杂的电路特性分析，如：蒙特卡罗分析（2）模拟、数字、数模电路仿真（3）集成度提高缺点：（1）不适用于大功率器件（2）采用变步长算法，导致计算时间的延长（3）仿真的收敛性较差。

2. saber仿真软件简介：被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是saber的最大特点。

Saber最为混合仿真系统，可以兼容模拟、数学、控制量的混合仿真，便于在不同层面撒谎那个分析和解决问题，其他仿真软件不具备这样的功能。

Saber的仿真真实性很好，从仿真的电路到实际的电路实现，期间参数基本不用修改。

主要功能：（1）原理图输入和仿真（2）数据可视化和分析（3）模型库（4）建模缺点：操作较复杂，原理图仿真常常不收敛导致仿真失败，很占系统资源，环路扫频耗时太长（以几十分钟计）3. PLECS仿真系统简介：被全球众多知名公司的研发工程师誉为“全球最专业的系统级电力电子电路仿真系统”，也是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。

PLECS独立版本已于2010年开发，自此PLECS脱离MATLAB/Simulink。

PLECS独立版具有控制元件库和电路元件库，采用优化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。

Saber电源仿真——基础篇电路仿真作为电路计算的必要补充和论证手段，在工程应用中起着越来越重要的作用。

熟练地使用仿真工具，在设计的起始阶段就能够发现方案设计和参数计算的重大错误，在产品开发过程中，辅之以精确的建模和仿真，可以替代大量的实际调试工作，节约可观的人力和物力投入，极大的提高开发效率。

Saber仿真软件是一个功能非常强大的电路仿真软件，尤其适合应用在开关电源领域的时域和频域仿真。

但由于国内的学术机构和公司不太重视仿真应用，所以相关的研究较少，没有形成系统化的文档体系，这给想学习仿真软件应用的工程师造成了许多的困扰，始终在门外徘徊而不得入。

本人从事4年多的开关电源研发工作，对仿真软件从一开始的茫然无知，到一个人的苦苦探索，几年下来也不过是了解皮毛而已，深感个人力量的渺小，希望以这篇文章为引子，能够激发大家的兴趣，积聚众人的智慧，使得我们能够对saber仿真软件有全新的认识和理解，能够在开发工作中更加熟练的使用它，提高我们的开发效率。

下面仅以简单的实例，介绍一下saber的基本应用，供初学者参考。

在saber安装完成之后，点击进入saber sketch，然后选择file—> new—>schematic，进入原理图绘制画面，如下图所示：在进入原理图绘制界面之后，可以按照我们自己的需要来绘制电路原理图。

首先，我们来绘制一个简单的三极管共发射极电路。

第一步，添加元器件，在空白处点击鼠标右键菜单get part—>part gallery有两个选择器件的方法，上面的左图是search画面，可以在搜索框中键入关键字来检索，右图是borwse画面，可以在相关的文件目录下查找自己需要的器件。

通常情况下，选择search方式更为快捷，根据关键字可以快速定位到自己想要的器件。

如下图所示，输入双极型晶体管的缩写bjt，回车确定，列表中显示所有含有关键字bjt的器件，我们选择第三个选择项，这是一个理想的NPN型三极管，双击之后，在原理图中就添加了该器件。

Saber 软件简介Saber软件主要用于外围电路的仿真模拟，包括SaberSketch和SaberDesigner两部分。

SaberSketch用于绘制电路图，而SaberDesigner 用于对电路仿真模拟，模拟结果可在SaberScope和DesignProbe中查看。

Saber的特点归纳有以下几条：1．集成度高：从调用画图程序到仿真模拟，可以在一个环境中完成，不用四处切换工作环境。

2．完整的图形查看功能：Saber提供了SaberScope和DesignProbe 来查看仿真结果，而SaberScope功能更加强大。

3．各种完整的高级仿真：可进行偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等。

4．模块化和层次化：可将一部分电路块创建成一个符号表示，用于层次设计，并可对子电路和整体电路仿真模拟。

5．模拟行为模型：对电路在实际应用中的可能遇到的情况，如温度变化及各部件参数漂移等，进行仿真模拟。

第一章用SaberSketch画电路图在SaberSketch的画图工具中包括了模拟电路、数字电路、机械等模拟技术库，也可以大致分成原有库和自定义库。

要调用库，在Parts Gallery中，通过对库的描述、符号名称、MAST模板名称等，进行搜索。

画完电路图后，在SaberSketch界面可以直接调用SaberGuide对电路进行模拟，SaberGuide的所有功能在SaberSketch中都可以直接调用。

➢启动SaberSketchSaberSketch包含电路图和符号编辑器，在电路图编辑器中，可以创建电路图。

如果要把电路图作为一个更大系统的一部分，可以用SaberSketch将该电路图用一个符号表示，作为一个块电路使用。

启动SaberSketch：▲UNIX：在UNIX窗口中键入Sketch▲Windows NT：在SaberDesigner程序组中双击SaberSketch图标下面是SaberSketch的用户界面及主要部分名称，见图1－1：退出SaberSketch用File>Exit。

Saber 软件介绍一、SABER 软件概述•Saber是美国Analogy(Synopsys)公司开发的系统仿真软件,被誉为全球最先进的系统仿真软件,也是唯一的多技术、多领域的系统仿真产品,现已成为混合信号、混合技术设计和验证工具的业界标准,可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真,这也是Saber的最大特点。

SABER作为混合仿真系统,可以兼容模拟、数字、控制量的混合仿真,便于在不同层面上分析和解决问题,其他仿真软件不具备这样的功能。

1.1 原理图输入和仿真SaberSketch是Saber的原理图输入工具,通过它可以直接进入Saber仿真引擎。

在SaberSketch 中,用户能够创建自己的原理图,启动Saber完成各种仿真(偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等),可以直接在原理图上查看仿真结果,SaberSketch及其仿真功能可以帮助用户完成混合信号、混合技术(电气、液压等)系统的仿真分析。

SaberSketch中的原理图可以输出成多种标准图形格式,用于报告、设计审阅或创建文档。

1.2 数据可视化和分析SaberScope是Saber的波形查看和仿真结果分析工具,它的测量工具有50多种标准的测量功能,可以对波形进行准确的定量分析。

它的专利工具——波形计算器,可以对波形进行多种数学操作。

SaberScope中的图形也可以输出成多种标准图形格式用于文档。

1.3 模型库Saber拥有市场上最大的电气、混合信号、混合技术模型库,它具有很大的通用模型库和较为精确的具体型号的器件模型,其元件模型库中有4700多种带具体型号的器件模型,500多种通用模型,能够满足航空、汽车、船舶和电源设计的需求。

Saber模型库向用户提供了不同层次的模型,支持自上而下或自下而上的系统仿真方法,这些模型采用最新的硬件描述语言(HDL),最大限度地保证了模型的准确性,支持模型共享。

新手必看saber和simulink的区别与优势
说到电路中的仿真模拟软件，saber是使用面最广也是最为专业的软件之一。

虽然使用saber的人群庞大，但并不意味着其他仿真软件的仿真能力不足，simulink仿真也是非常专业的一种仿真软件。

不过这款软件与saber相比略显冷门。

那幺这两款软件相比之下哪款表现更加优秀呢？本文就将从实用的角度来进行分析。

 saber
 实际上，saber和simulink各有所长，优势的区分只不过是仿真性能的偏向程度。

saber是专业的电路仿真软件，拥有强大的且数量丰富元件库，基本各大元件厂家都有提供可以用于saber的仿真元件模型，所以如果想获得更精确的或者说更细节的元件仿真结果，那幺建议使用saber。

 但是相对的，各大厂家为saber提供的模型都过于精确，以至于对使用者的电脑有着较高的要求，于此同时仿真也更加耗时。

 simulink
 simulink是MATLAB的王牌工具箱，simulink里同样有丰富的仿真元件，但是这些元件基本都是通用的仿真模型，众所周知同一类型的元件不同型号的特性都相差很多，所以用这些通用模型来仿真显然跟实际的仿真结果会有差距，虽然细节会有一些差距，但还是可以通过这个了解到整个电路的工作原理和工作过程，并且MATLAB中丰富的图形处理功能更有利于对仿真波形的处理。

 总的来说，如果设计者注重仿真偏重元件的细节，那幺用saber比较合适；如果仿真了解的是整个电路的工作原理或者说需要了解仿真控制算法，两个软件都是不错的选择，可以按照软件的熟悉程度进行选择。

实例分析saber与simulink谁更适合仿真
现如今设计类软件众多，面对如此多的软件，开发者在进行选择时总会将多个软件进行不同的对比来得出哪种软件最适合自己使用。

Saber与simulink都属于仿真类软件，那幺这两种软件究竟谁更加好用呢？本文将从一个实例的角度出发来对这两种软件进行对比。

 如果想要仿真一个5KW的单相逆变器，前级是DC-DCBOOST电路，后级是DC-AC全桥式。

在这种前提下使用哪种软件仿真比较好？
 saber
 每种软件都有自己的长处，saber和simulink也是。

saber是专业的电路仿真软件，元件丰富，基本各大元件厂家都有提供可以用于saber的仿真元件模型，所以如果想获得更精确的或者说更细节的元件仿真结果，那幺建议使用saber。

 但是这里有个问题是，虽然大部分元件都能获得厂家提供的模型，但是这些模型由于相对比较精确，仿真起来也比较耗时，所以对于电脑配置要求很高。

 simulink
 simulink是MATLAB的王牌工具箱，simulink里同样有丰富的仿真元件，但是这些元件基本都是通用的仿真模型，同一类型的元件不同型号的特性都相差很多，所以用这些通用模型来仿真，显然跟实际的仿真结果会有差距，但是虽然细节会有一些差距，但还是可以通过这个了解到整个电路的工作原理和工作过程，并且MATLAB中丰富的图形处理功能更有利于对仿真波形的处理。

 总的来说，仿真偏重元件的细节，那幺用saber比较合适；如果仿真了解。

Saber 软件简介Saber软件主要用于外围电路得仿真模拟,包括SaberSketch与SaberDesigner两部分。

SaberSketch用于绘制电路图,而SaberDesigner 用于对电路仿真模拟,模拟结果可在SaberScope与DesignProbe中查瞧。

Saber得特点归纳有以下几条:1．集成度高:从调用画图程序到仿真模拟,可以在一个环境中完成,不用四处切换工作环境。

完整得图形查瞧功能:Saber提供了SaberScope与DesignProbe来查瞧仿真结果,而SaberScope功能更加强大。

各种完整得高级仿真:可进行偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等。

4．模块化与层次化:可将一部分电路块创建成一个符号表示,用于层次设计,并可对子电路与整体电路仿真模拟。

5．模拟行为模型:对电路在实际应用中得可能遇到得情况,如温度变化及各部件参数漂移等,进行仿真模拟。

第一章用SaberSketch画电路图在SaberSketch得画图工具中包括了模拟电路、数字电路、机械等模拟技术库,也可以大致分成原有库与自定义库。

要调用库,在Parts Gallery中,通过对库得描述、符号名称、MAST模板名称等,进行搜索。

画完电路图后,在SaberSketch界面可以直接调用SaberGuide对电路进行模拟,SaberGuide得所有功能在SaberSketch中都可以直接调用。

➢启动SaberSketchSaberSketch包含电路图与符号编辑器,在电路图编辑器中,可以创建电路图。

如果要把电路图作为一个更大系统得一部分,可以用SaberSketch将该电路图用一个符号表示,作为一个块电路使用。

启动SaberSketch:▲UNIX:在UNIX窗口中键入Sketch▲Windows NT:在SaberDesigner程序组中双击SaberSketch图标下面就是SaberSketch得用户界面及主要部分名称,见图1－1:退出SaberSketch用。

电力电子仿真软件SABER学习手册Saber 软件简介SABER是美国Analogy公司开发、现由Synopsys公司经营的系统仿真软件，被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是SABER的最大特点。

SABER作为混合仿真系统，可以兼容模拟、数字、控制量的混合仿真，便于在不同层面上分析和解决问题，其他仿真软件不具备这样的功能。

SABER仿真软件是当今世界上功能强大的电力电子仿真软件之一，我们从以下几个方面对SABER仿真软件进行介绍：1)原理图输入和仿真。

SABER Sketch是SABER的原理图输入工具，通过它可以直接进入SABER仿真引擎。

在SABER Sketch中，用户能够创建自己的原理图，启动SABER完成各种仿真（偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等），可以直接在原理图上查看仿真结果，SABER Sketch及其仿真功能可以帮助用户完成混合信号、混合技术（电气、液压等）系统的仿真分析。

SABER Sketch中的原理图可以输出成多种标准图形格式，用于报告、设计审阅或创建文档。

集成度高：从调用画图程序到仿真模拟，可以在一个环境中完成，不用四处切换工作环境。

2)数据可视化和分析。

Cosmos Scope是SABER的波形查看和仿真结果分析工具，它的测量工具有50多种标准的测量功能，可以对波形进行准确的定量分析。

它的专利工具——波形计算器，可以对波形进行多种数学操作。

Cosmos Scope中的图形也可以输出成多种标准图形格式用于文档。

Saber提供了SaberScope和DesignProbe来查看仿真结果，而SaberScope功能更加强大。
