光电式液位传感器的安装

光电式液位传感器常见问题有哪些
光电式液位传感器是一种常用的用于检测液体液位的传感器，但在使用过程中需要注意以下几点：
注意水汽、水蒸气或水珠的影响：在传感器的检测面上，如果有水蒸气或水珠集结，会导致传感器的信号输出电压下降。

为了避免这个问题，我们可以将传感器的信号端输出
电压设为VT，当信号端输出电压大于VT 时，可以判断液位低于临界液位；当信号端输出电压小于VT 时，可以判断液位高于临界液位。

一般来说，VT 的取值范围为0.3－0.5V。

注意液体污垢的影响：在长期使用过程中，液体中的杂质可能会导致传感器表面产生污垢。

轻微的污垢通常不会影响传感器的性能，但如果污垢严重，导致传感器整体被覆盖，就会影响传感器的判断。

因此，在使用过程中需要定期清洁传感器表面，以确保其正常工作。

避免阳光直射：光电式液位传感器在阳光直射下容易受到干扰。

为了避免这个问题，我们应该在安装传感器时选择避免阳光直射的位置，或是提前做好规避处理，例如使用遮阳罩等。

使用光电式液位传感器时需要注意水汽、水蒸气或水珠的影响，定期清洁传感器表面，以及避免阳光直射。

这些注意事项可以帮助保证传感器的正常工作和准确判断液位。

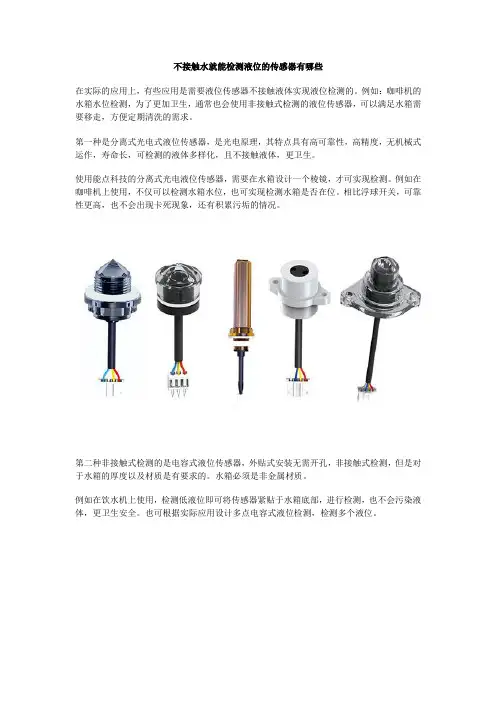

不接触水就能检测液位的传感器有哪些
在实际的应用上，有些应用是需要液位传感器不接触液体实现液位检测的。

例如：咖啡机的水箱水位检测，为了更加卫生，通常也会使用非接触式检测的液位传感器，可以满足水箱需要移走，方便定期清洗的需求。

第一种是分离式光电式液位传感器，是光电原理，其特点具有高可靠性，高精度，无机械式运作，寿命长，可检测的液体多样化，且不接触液体，更卫生。

使用能点科技的分离式光电液位传感器，需要在水箱设计一个棱镜，才可实现检测。

例如在咖啡机上使用，不仅可以检测水箱水位，也可实现检测水箱是否在位。

相比浮球开关，可靠性更高，也不会出现卡死现象，还有积累污垢的情况。

第二种非接触式检测的是电容式液位传感器，外贴式安装无需开孔，非接触式检测，但是对于水箱的厚度以及材质是有要求的。

水箱必须是非金属材质。

例如在饮水机上使用，检测低液位即可将传感器紧贴于水箱底部，进行检测，也不会污染液体，更卫生安全。

也可根据实际应用设计多点电容式液位检测，检测多个液位。

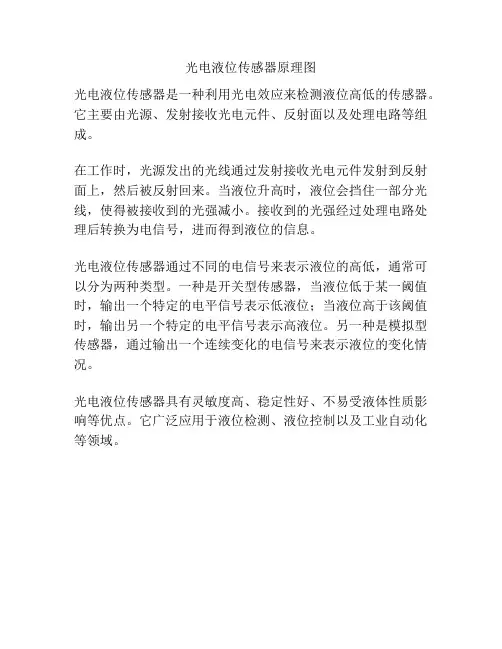

光电液位传感器原理图
光电液位传感器是一种利用光电效应来检测液位高低的传感器。

它主要由光源、发射接收光电元件、反射面以及处理电路等组成。

在工作时，光源发出的光线通过发射接收光电元件发射到反射面上，然后被反射回来。

当液位升高时，液位会挡住一部分光线，使得被接收到的光强减小。

接收到的光强经过处理电路处理后转换为电信号，进而得到液位的信息。

光电液位传感器通过不同的电信号来表示液位的高低，通常可以分为两种类型。

一种是开关型传感器，当液位低于某一阈值时，输出一个特定的电平信号表示低液位；当液位高于该阈值时，输出另一个特定的电平信号表示高液位。

另一种是模拟型传感器，通过输出一个连续变化的电信号来表示液位的变化情况。

光电液位传感器具有灵敏度高、稳定性好、不易受液体性质影响等优点。

它广泛应用于液位检测、液位控制以及工业自动化等领域。

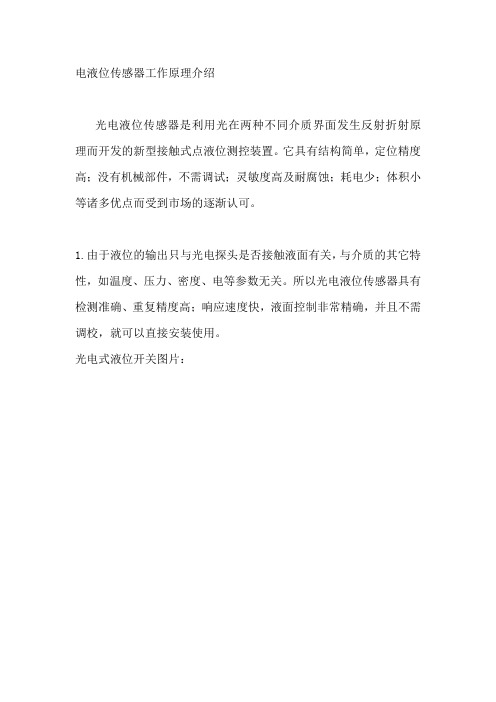

电液位传感器工作原理介绍光电液位传感器是利用光在两种不同介质界面发生反射折射原理而开发的新型接触式点液位测控装置。

它具有结构简单，定位精度高；没有机械部件，不需调试；灵敏度高及耐腐蚀；耗电少；体积小等诸多优点而受到市场的逐渐认可。

1.由于液位的输出只与光电探头是否接触液面有关，与介质的其它特性，如温度、压力、密度、电等参数无关。

所以光电液位传感器具有检测准确、重复精度高；响应速度快，液面控制非常精确，并且不需调校，就可以直接安装使用。

光电式液位开关图片：2、由于光电液位传感器探头体积相对小巧，可分开安装在狭小空间中适合特殊罐体或容器中使用。

另外还可以在一个测量体上安装多个光电探头制成多点液位传感器、变控器。

3、由于对传感器内部的所有元器件进行了树脂浇封处理,传感器内部没有任何机械活动部件,因此光电式液位传感器可靠性高、寿命长、免维护。

传感器产业是技术密集型产业，传感器在研发和制造过程中技术多样性、边缘性、综合性和技艺性的特点明显，是多种高技术的集合产物。

同时，传感器产业也是投资密集型产业，这一点是由它的技术密集型决定的。

在传感器技术方面，我国企业已逐渐在向高端领域拓展。

和国外的差距为我们的增长提供了空间，也指明了方向，幵且中国这几年在电子信息技术方面也取得了较快的发展，所以在巨大市场需求的刺激下，在众多本土企业的参与下，中国传感器企业有望取得骄人的成绩。

随着电子技术、材料技术、物理技术、化学技术等技术的进步，液位传感器也在仍传统型向新型化方向发展。

液位传感器的新型化主要体现在微型化、智能化、数字化、多功能化、系统化、网络化等特点。

新型液位传感器的这些特点是传感技术演变的结果，也是新时代智能传感技术的要求。

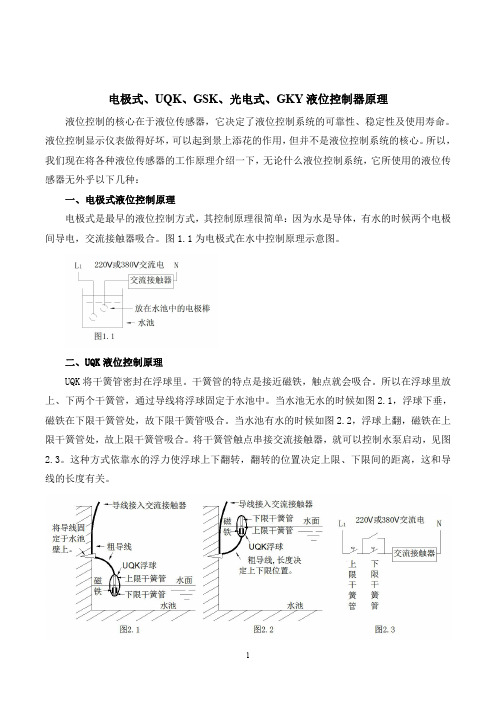

电极式、UQK、GSK、光电式、GKY液位控制器原理液位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。

液位控制显示仪表做得好坏，可以起到景上添花的作用，但并不是液位控制系统的核心。

所以，我们现在将各种液位传感器的工作原理介绍一下，无论什么液位控制系统，它所使用的液位传感器无外乎以下几种：一、电极式液位控制原理电极式是最早的液位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。

图1.1为电极式在水中控制原理示意图。

二、UQK液位控制原理UQK将干簧管密封在浮球里。

干簧管的特点是接近磁铁，触点就会吸合。

所以在浮球里放上、下两个干簧管，通过导线将浮球固定于水池中。

当水池无水的时候如图2.1，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。

当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。

将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。

这种方式依靠水的浮力使浮球上下翻转，翻转的位置决定上限、下限间的距离，这和导线的长度有关。

三、GSK液位控制原理GSK也采用干簧管，它将干簧管固定在管壁内固定的位置。

浮子随着浮力沿着管壁上下滑动，见图3.1。

浮子内有磁铁，经过干簧管时，触点吸合。

干簧管触点也是直接串接交流接触器，可以控制水泵启动，见图3.2。

以上为传统的液位控制方式，可直接接220V或380V交流电，属于强电产品。

下面，我们介绍几种弱电液位控制产品。

四、光电式液位控制原理光电式液位控制采用光反射原理：当传感器玻璃反射面有水时，如图4.1，发射光从反射面透射出去，不发生全反射。

这时接收端检测不到光，输出很小的电流，说明有水。

当传感器反射面无水时，如图4.2，发射的光在玻璃反射面回来，发生全反射。

这时接收端可以检测到光，输出毫安级的电流，说明无水。

光电式传感器工作于12V直流电，属于弱电。

毫安级电流传输损耗少，可以传很远的距离。

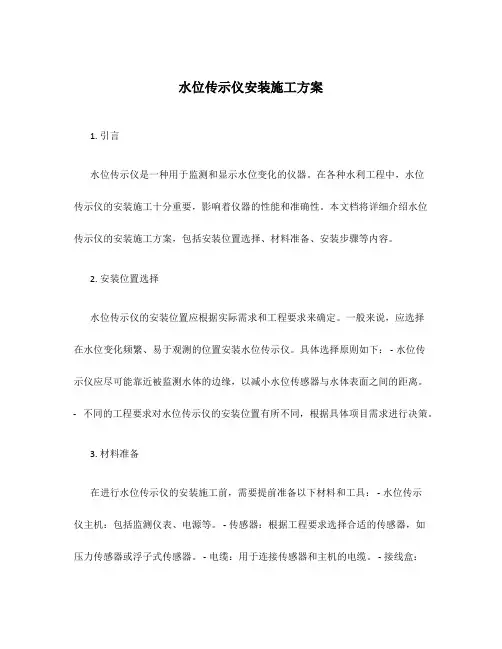

水位传示仪安装施工方案1. 引言水位传示仪是一种用于监测和显示水位变化的仪器。

在各种水利工程中，水位传示仪的安装施工十分重要，影响着仪器的性能和准确性。

本文档将详细介绍水位传示仪的安装施工方案，包括安装位置选择、材料准备、安装步骤等内容。

2. 安装位置选择水位传示仪的安装位置应根据实际需求和工程要求来确定。

一般来说，应选择在水位变化频繁、易于观测的位置安装水位传示仪。

具体选择原则如下： - 水位传示仪应尽可能靠近被监测水体的边缘，以减小水位传感器与水体表面之间的距离。

- 不同的工程要求对水位传示仪的安装位置有所不同，根据具体项目需求进行决策。

3. 材料准备在进行水位传示仪的安装施工前，需要提前准备以下材料和工具： - 水位传示仪主机：包括监测仪表、电源等。

- 传感器：根据工程要求选择合适的传感器，如压力传感器或浮子式传感器。

- 电缆：用于连接传感器和主机的电缆。

- 接线盒：用于将传感器的电缆与主机的电缆连接起来。

- 固定支架：用于固定水位传示仪主机和传感器。

- 手持工具：如电钻、螺丝刀、扳手等。

4. 安装步骤4.1 确定安装位置根据上述安装位置选择的原则，确定水位传示仪的安装位置，并在该位置上标记出固定支架和接线盒的安装孔位。

4.2 安装固定支架和接线盒使用电钻和螺丝刀，将固定支架和接线盒固定在确定好的位置上。

确保固定牢固，并保持水平。

4.3 安装传感器根据工程要求选择合适的传感器，按照传感器的安装说明书进行安装。

一般来说，将传感器固定在水体边缘附近的合适位置。

确保传感器与水体表面之间的距离满足要求。

4.4 连接传感器和主机将传感器的电缆与接线盒连接起来，确保连接牢固可靠，并进行必要的密封处理以防水。

4.5 安装水位传示仪主机将水位传示仪主机安装在固定支架上，并将其与接线盒连接起来。

确保连接牢固，并进行必要的电源接线。

4.6 测试和调试完成安装后，进行测试和调试。

确认水位传示仪和传感器的连接是否正常，并确保仪器的功能和准确性符合要求。

光电液位传感器怎么安装和使用
选择合适的安装位置，根据需要检测液位的位置，选择一个合适的位置来安装光电液位传感器，使用适当的紧固件（例如螺丝和螺母）将传感器固定在选定的位置。

将传感器的输出线连接到需要接收信号的设备上。

确保连接正确，并且线缆不会受到过大的拉力或压力。

将光电液位传感器安装在需要检测液位的位置后，它就可以自动检测该位置是否有水。

当液体接触到传感器的感应部分时，传感器会输出信号，表明该位置有水。

光电液位传感器可以朝上、朝下或斜置安装。

根据实际应用选择合适的角度安装方向。

光电液位传感器的安装和使用相对简单，只需要按照说明步骤进行即可。

在安装和使用过程中，注意保护传感器，避免接触液体和过大的压力或拉力，以保证其良好的工作状态和长寿命。

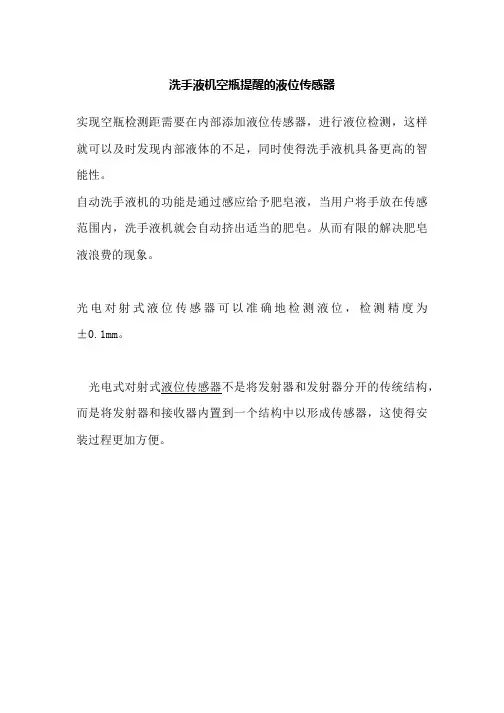

洗手液机空瓶提醒的液位传感器
实现空瓶检测距需要在内部添加液位传感器，进行液位检测，这样就可以及时发现内部液体的不足，同时使得洗手液机具备更高的智能性。

自动洗手液机的功能是通过感应给予肥皂液，当用户将手放在传感范围内，洗手液机就会自动挤出适当的肥皂。

从而有限的解决肥皂液浪费的现象。

光电对射式液位传感器可以准确地检测液位，检测精度为±0.1mm。

光电式对射式液位传感器不是将发射器和发射器分开的传统结构，而是将发射器和接收器内置到一个结构中以形成传感器，这使得安装过程更加方便。

光电对射液位传感器采用红外对射原理。

当没有液体时，内部发射器会发射光线，并且光会传输到接收器。

当处于液体状态时，光被切断，并且此时确定传感器处于液体状态。

将光电液位传感器安装在洗手液瓶下方，可以及时检测到没有液体从而输出信号。

设备收到信号后，将提醒用户添加液体。

洗手液机还可以根据其结构使用电容式液位传感器，称重传感器等进行液位检测。

——深圳市能点科技有限公司。

光电传感器测量液体液位的实验报告实验报告一、实验目的：1.了解光电传感器的工作原理；2.掌握利用光电传感器测量液体液位的方法；3.分析光电传感器在不同液位下的输出信号特点。

二、实验原理：光电传感器是一种能够将光信号转换为电信号的装置。

它由光源和光敏元件组成，光源发出的光经过液体的折射、散射和吸收等过程，最终到达光敏元件上。

光敏元件对接收到的光信号产生电流或电压输出，从而实现对液体液位的测量。

三、实验步骤：1.准备工作：将光电传感器固定在测量液体容器上，确保它与液体接触的部分在同一水平线上。

2.载入试样：将不同液位的液体依次倒入容器中，使之与光电传感器接触。

3.读取输出信号：通过连接传感器的输出接口，使用示波器或数据采集卡等工具，记录传感器输出的电流或电压数值。

四、实验结果及分析：在不同液位下的实验结果如下表所示：液位（cm）输出信号（V）-------------------------------00.550.4100.3150.2200.1通过实验结果可以看出，随着液位的增加，光电传感器的输出信号逐渐减小。

这是因为光能在液体中的传播过程中会发生反射、散射和吸收等现象，导致到达光敏元件的光信号逐渐减弱。

因此，液位高度越高，传感器输出的电流或电压数值越小。

五、实验总结：本实验利用光电传感器成功实现了对液体液位的测量。

通过实验结果分析，我们可以得出结论，光电传感器的输出信号随着液位高度的增加而减小。

实验中还有一些因素需要注意，如确保传感器与液体接触部分在同一水平线上，以及尽量减小液体表面的污染等。

此外，还可以尝试在不同光源条件下进行实验，以研究光源对传感器输出信号的影响。

总的来说，本实验通过实际操作和数据读取，使我们对光电传感器测量液体液位的方法有了更深入的理解。

通过此次实验，我们掌握了利用光电传感器测量液体液位的基本原理和方法，并且成功获取了实验结果，进一步加深了我们对光电传感器的认识。
