变压器电压互感器电流互感器使用知识汇编

变压器知识点1.油浸变压器有哪些主要部件？答：变压器的主要部件有:铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。

2.什么叫全绝缘变压器什么叫半绝缘变压器？答：半绝缘就是变压器的*近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

3、变压器在电力系统中的主要作用是什么？答：变压器中电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

4.套管裂纹有什么危害性？答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。

裂缝中的水结冰时也可能将套管胀裂。

可见套管裂纹对变压器的安全运行是很有威胁的。

5.中性点与零点、零线有何区别？答：凡三相绕组的首端（或尾端）连接在一起的共同连接点，称电源中性点。

当电源的中性点与接地装置有良好的连接时，该中性点便称为零点；而由零点引出的导线，则称为零线。

6、为什么室外母线接头易发热？答：室外母线要经常受到风、雨、雪、日晒、冰冻等侵蚀。

这些都可促使母线接头加速氧化、腐蚀，使得接头的接触电阻增大，温度升高。

7.SF6气体有哪些化学性质？答:SF6气体不溶于水和变压器油，在炽热的温度下，它与氧气、氧气、铝及其他许多物质不发生作用。

但在电弧和电晕的作用下，SF6气体会分解，产生低氟化合物，这些化合物会引起绝缘材料的损坏，且这些低氟化合物是剧毒气体。

SF6的分解反应与水分有很大关系，因此要有去潮措施。

8、变压器的油枕起什么作用？答：当变压器油的体积随着油温的变化而膨胀或缩小时，油枕起储油和补油作用，能保证油箱内充满油，同时由于装了油枕，使变压器与空气的接触面减小，减缓了油的劣化速度。

油枕的侧面还装有油位计，可以监视油位的变化。

一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。

2电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。

二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。

2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。

三、电压互感器分类1按安装地点可分：户内式和户外式。

35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。

2按相数可分：单相式和三相式。

10kV及以下采用三相式。

3按绕组数可分：双绕组、三绕组和四绕组。

4按绝缘方式可分：干式、浇注式、油浸式和气体式。

5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。

其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。

四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。

单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。

2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

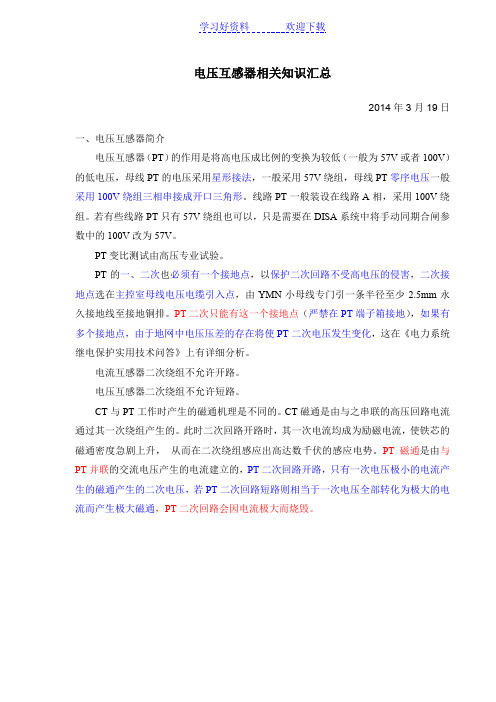

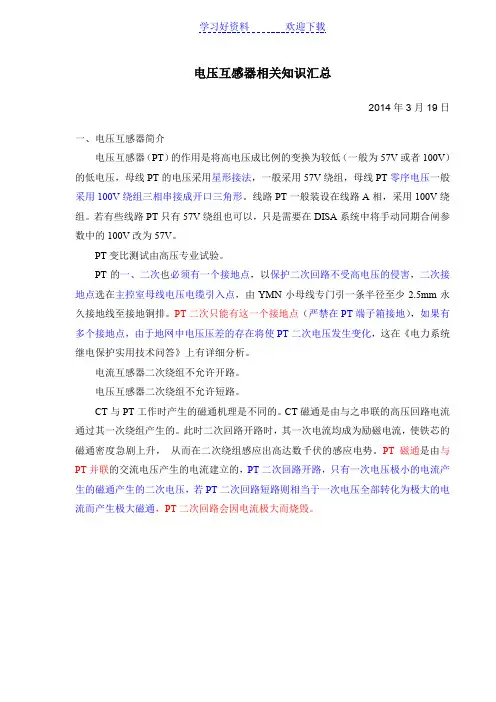

电压互感器相关知识汇总2014年3月19日一、电压互感器简介电压互感器（PT）的作用是将高电压成比例的变换为较低（一般为57V或者100V）的低电压，母线PT的电压采用星形接法，一般采用57V绕组，母线PT零序电压一般采用100V绕组三相串接成开口三角形。

线路PT一般装设在线路A相，采用100V绕组。

若有些线路PT只有57V绕组也可以，只是需要在DISA系统中将手动同期合闸参数中的100V改为57V。

PT变比测试由高压专业试验。

PT的一、二次也必须有一个接地点，以保护二次回路不受高电压的侵害，二次接地点选在主控室母线电压电缆引入点，由YMN小母线专门引一条半径至少2.5mm永久接地线至接地铜排。

PT二次只能有这一个接地点（严禁在PT端子箱接地），如果有多个接地点，由于地网中电压压差的存在将使PT二次电压发生变化，这在《电力系统继电保护实用技术问答》上有详细分析。

电流互感器二次绕组不允许开路。

电压互感器二次绕组不允许短路。

CT与PT工作时产生的磁通机理是不同的。

CT磁通是由与之串联的高压回路电流通过其一次绕组产生的。

此时二次回路开路时，其一次电流均成为励磁电流，使铁芯的磁通密度急剧上升，从而在二次绕组感应出高达数千伏的感应电势。

PT磁通是由与PT并联的交流电压产生的电流建立的，PT二次回路开路，只有一次电压极小的电流产生的磁通产生的二次电压，若PT二次回路短路则相当于一次电压全部转化为极大的电流而产生极大磁通，PT二次回路会因电流极大而烧毁。

二、常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1、一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。

如图1（a）。

采集的是相间电压（线电压）。

当用于110kV及以上中性点接地系统时，可测量某一相对地电压；当用于35kV及以下中性点不接地系统时，只能采用测量相间电压的接线方式，不能测量相对地电压。

2、两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

目录1. 概述 (2)2. 电压互感器 (2)2.1. 基本介绍 (2)2.2. 主要类型 (3)2.3. 工作原理 (3)2.4. 注意事项 (4)2.5. 铭牌标志 (5)2.6. 基本作用 (5)2.7. 接线方式 (5)2.8. 常见异常 (6)3. 电流互感器 (7)3.1. 基本介绍 (7)3.2. 基本原理 (7)3.3. 型号参数 (8)3.4. 使用原则 (10)3.5. 校验方法 (11)3.6. 注意事项 (12)1.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。

2.电压互感器2.1.基本介绍电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器知识点总结1.定义1)PT将高电压按比例转换成较低的电压，再连接到仪表或者继电器中去。

它的两个绕组在一个闭合的铁芯上，一次侧匝数很多，二次侧匝数很少，一次侧并联接在系统中，二次侧并联仪表、保护等负荷，这些负荷阻抗很大，因此其工作状态相当于变压器空载。

2)PT一次侧作用于一个恒压源，不受二次负荷的影响。

3)中性点直接接地系统中，二次绕组额定电压为100V，测得相电压。

4) 中性点不直接接地系统中，二次绕组额定电压为100√3V，测得线电压。

5) 通常三相PT接线组别均为Yyn0-12.6)采用一台三相三柱式电压互感器，接成Y- Y0，形接线。

该方式能进行相间电压的测量。

7)JDJJ型电压互感器的D表示单相。

2.误差&等级1)其准确度等级一般有0.2，0.5，1级，3级。

2)商业计算用0.2计量准确度，继电保护和自动装置一般用0.5及3P，合闸或重合闸同期、检无压信号一般用1级和3级。

3)误差有比差和角差，比差受漏阻抗影响，角差因铁损而产生。

二次侧接近于空载运行时，误差最小。

4)电压互感器在正常运行范围内，其误差通常是随着电压的增大，先减小，然后增大。

5)随着铁芯平均磁路长度的增大，电压互感器的空载误差增大。

6)电压互感器空载误差分量是由励磁电流在一次绕组的阻抗上产生的压降引起的。

7)电压互感器二次负荷功率因数减小时，互感器的相位差增大。

8)电压互感器二次负荷变大时，二次电压基本不变。

9)电压互感器二次导线压降引起的角差，与负荷电纳成正比。

10)电压互感器的复数误差可分为两项，第二项是二次电流在一次、二次线圈阻抗上产生的压降。

11)当电压互感器一、二次绕组匝数增大时，其误差的变化是增大。

12)当电压互感器所接二次负荷的导纳值减小时，其误差的变化是比值差往正，相位差往负。

13)互感器误差的匝数补偿方法是电压互感器减少一次绕组的匝数使得比值差向正方向变化。

3.极性类似CT，通常为减极性。

电压互感器电流互感器应用注意事项
电压互感器
电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。

电压互感器的二次侧有一端必须接地。

这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。

电压互感器二次线圈的额定电压一般为100V。

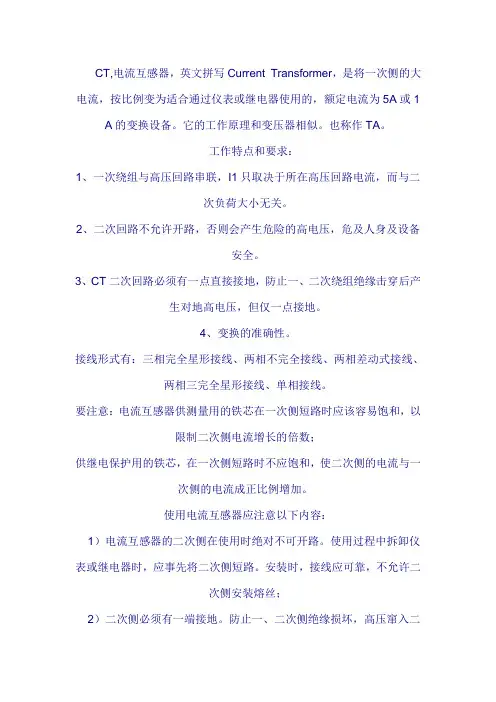

电流互感器
电流互感器由一次绕组、二次绕组、铁芯、以及外壳组成。

它的一次线圈匝数很少，导线相当粗；而二次线圈的匝数很多，导线较细。

工作时，一次线圈串联在供电系统的一次电路中，而二次线圈与仪表、继电器等电流线圈串联起来形成一个闭合回路。

由于这些电流线圈阻抗很小，所以电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A。

电流互感器的二次侧在工作时决不允许开路，因开路时铁芯由于磁通剧增而过热，同时使二次线圈感应出危险的高电压，其电压可达几千伏甚至更高，严重威胁人身和设备安全。

电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。

安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。

即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。

电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。

这是在选择电流互感器中最需要注意的一点。

此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。

(2)与电流互感器配套使用的交流电流表应选5安的量程。

通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。

这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。

(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。

(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。

(5)电流互感器次级和铁芯都要可靠地接地。

(6)电流互感器次级绝对不容许开路。

电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。

为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。

因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。

(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。

(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。

(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。

电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。

(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。
