HA冷芯盒工艺

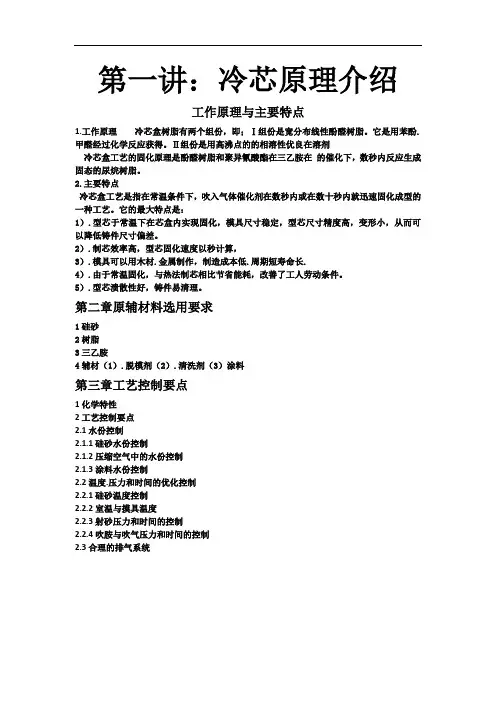

第一讲：冷芯原理介绍工作原理与主要特点1.工作原理冷芯盒树脂有两个组份，即；Ⅰ组份是宽分布线性酚醛树脂。

它是用苯酚.甲醛经过化学反应获得。

Ⅱ组份是用高沸点的的相溶性优良在溶剂冷芯盒工艺的固化原理是酚醛树脂和聚异氰酸酯在三乙胺在的催化下，数秒内反应生成固态的尿烷树脂。

2.主要特点冷芯盒工艺是指在常温条件下，吹入气体催化剂在数秒内或在数十秒内就迅速固化成型的一种工艺。

它的最大特点是：1）.型芯于常温下在芯盒内实现固化，模具尺寸稳定，型芯尺寸精度高，变形小，从而可以降低铸件尺寸偏差。

2）.制芯效率高，型芯固化速度以秒计算，3）.模具可以用木材.金属制作，制造成本低.周期短寿命长.4）.由于常温固化，与热法制芯相比节省能耗，改善了工人劳动条件。

5）.型芯溃散性好，铸件易清理。

第二章原辅材料选用要求1硅砂2树脂3三乙胺4辅材（1）.脱模剂（2）.清洗剂（3）涂料第三章工艺控制要点1化学特性2工艺控制要点2.1水份控制2.1.1硅砂水份控制2.1.2压缩空气中的水份控制2.1.3涂料水份控制2.2温度.压力和时间的优化控制2.2.1硅砂温度控制2.2.2室温与摸具温度2.2.3射砂压力和时间的控制2.2.4吹胺与吹气压力和时间的控制2.3合理的排气系统第二讲制芯的工作步1.原砂加入。

在制芯前先将原砂加入以开启的提升机内（见图1）2.原砂库.（见图2）3.砂发送.（见图3）4.5.小砂库.（见图4）6.混砂机.（见图5）7.送砂小车.（见图6）8.制心机.（见图7）。

冷芯盒射芯机制芯工安全技术操作规程冷芯盒射芯机制是一种智能化的射芯技术，使用时需要特别注意技术操作规程和安全事项，以保障工作人员的安全和设备的正常运行。

本文将就冷芯盒射芯机制的相关技术操作规程和安全事项作一详细说明。

一、前置知识在使用冷芯盒射芯机制之前，建议操作人员掌握具备以下技能：1.了解冷芯盒射芯机制的工作原理和基本结构。

2.掌握不同类型的射芯器具和芯棒的使用方法。

3.熟练掌握对机器进行维护和保养的方式和方法。

4.具备使用射芯机操作软件并解决常见问题的能力。

5.熟悉机器操作细节和安全规定。

二、操作规程1. 准备工作在使用冷芯盒射芯机制之前，需要进行以下准备工作：1.确认设备无故障，并能正常启动。

2.检查射芯器具和芯棒是否完好无损。

3.熟悉机器的使用方法并准备相应的软件环境。

4.确定工作区域，保证工作区域干净整洁。

5.確定好作業規程和注意安全事項。

2. 操作流程在进行射芯操作的过程中，需要遵守如下流程：1.打开机器并确认设备正常启动。

2.安装相关射芯器具和芯棒。

3.启动射芯机操作软件并进行相应设置。

4.确认机器已经处于射芯状态。

5.进行射芯操作并等待射芯的完成。

6.关闭机器并有效地清理工作区域，以保证下一次操作的正常进行。

3. 安全注意事项在进行射芯操作的过程中，需要注意如下安全事项：1.射芯器具和芯棒必须要经过充分的检验和测试，以确保符合机器的要求。

2.操作过程中，需要严格按照步骤进行，不得擅自更改和调整。

3.操作前必须戴好手套、口罩和护目镜等安全防护设备。

4.确保机器设备与操作人员之间有足够的安全距离。

5.操作过程中必须保持机器设备的清洁和整洁。

6.操作完毕后必须对机器进行有效的清理和维护。

三、结论冷芯盒射芯机制是一种射芯技术中的重要组成部分，在工业自动化中得到广泛应用。

在操作时，需要我们严格遵守相应的技术操作规程和安全事项，以确保机器运行的稳定和操作员的安全。

希望本文对大家有所启发和帮助。

射芯机冷芯盒制芯工艺射芯机冷芯盒制芯工艺是一种常用的制芯方法。

这种方法通过使用冷芯盒来制作芯子，使芯子中心部位得到更好的冷却，实现了内部光洁度的提高和投产效率的提高，从而在制芯过程中克服了一些缺点。

本文将介绍射芯机冷芯盒制芯工艺的原理、设备要求、工艺流程和注意事项等方面的内容。

一、工艺原理射芯机冷芯盒制芯工艺是通过在制芯时使用冷芯盒，将冷却介质通过冷芯盒注入芯子中心部位，使其得到更好的冷却，从而提高芯子内部光洁度和投产效率。

制芯过程中，首先通过3D打印技术制作冷芯盒，然后将芯盒与冷芯盒固定，在射芯机上进行制芯。

二、设备要求射芯机冷芯盒制芯工艺的设备要求比较简单，包括射芯机、冷芯盒、冷却介质以及3D打印机等。

其中，射芯机是制芯的核心设备，具有稳定的性能和高精度的制芯能力，能够满足不同类型的芯子制造需求。

冷芯盒是制芯时所需的辅助设备，用于注入冷却介质，提高芯子内部光洁度和投产效率。

冷却介质是通过冷芯盒注入到芯子内部，实现芯子冷却；3D打印机用于制作冷芯盒，由于冷芯盒的型号不同，因此必须使用3D打印机来制作。

三、工艺流程射芯机冷芯盒制芯工艺的工艺流程如下：1、3D打印冷芯盒首先，使用3D打印技术制作冷芯盒，根据实际情况制作不同型号的冷芯盒。

2、制作芯盒使用芯盒制作设备制作芯盒，芯盒中心预留冷芯盒的活动空间，方便将冷芯盒放进去。

3、放入冷芯盒将冷芯盒放入芯盒中央的冷芯盒活动空间中，使其与芯盒紧密贴合，预留供冷却介质流通的孔。

4、连接冷却液路连接冷却液路的二级循环，使冷却介质可以流行到冷芯盒中心部位，实现芯子的冷却。

5、加热芯盒先预热芯盒，再向芯盒内注入熔融的铝合金材料，通过射芯机将熔融的铝合金材料挤压到芯盒中心，将冷却介质流入到冷芯盒中心部位。

6、芯子收集通过推出机和接料机收集芯子，完成固态铝制芯子的制造，实现集成芯片封装和电子设备制造过程中的芯子制造需求。

四、注意事项在射芯机冷芯盒制芯工艺中，需要注意以下事项：1、冷芯盒设计的尺寸应该在芯盒中预留一定的活动空间，使其能够完全嵌入到芯盒中，避免在制作过程中出现不必要的问题。

冷芯盒造型工艺与制芯技术本文摘自《铸造技术》摘要:论述了目前使用较广泛的冷芯盒工艺的一些关键工序 ,参考德国铸造现状 ,着重从冷芯盒的树脂、原砂、混砂工艺、芯盒设计等方面进行了分析。

对一些常见的铸造缺陷(例如脉纹) ,以及混制后砂型输送、射芯机制芯个数、型砂存放时间控制等近年来,冷芯盒工艺在中国铸造工业得以蓬勃发展,很多铸造厂已经使用此项技术。

现对冷芯盒工艺的一些关键因素进行以下论述。

1冷芯盒树脂和活化剂的化学特征传统的酚尿烷基冷芯盒法,粘结剂由两部分组成,为含有机溶剂的聚醚酚醛和聚异氢酸酯溶液。

酚醛树脂和聚异氢酸酯通常用有机溶剂稀释。

然而聚异氢酸酯和酚醛树脂的极性不同,与这两组分匹配的有机溶剂的最佳加入量也不同。

其最佳加入量是既不能使反应进行彻底,也不能使粘结剂自行固化。

比如适用于酚醛树脂的溶剂不一定适用于聚异氢酸酯 ,这种情况确实如此 ,采用非极性溶剂结果恰恰相反。

非极性溶剂为高沸点的芳烃碳氢化合物(通常为其混合物) ,在常压下其沸点高于150 ℃,高沸点酯也可作为极性溶剂。

尽管聚异氢酸酯对铸造工业有许多优点,但与其配用的高沸点极性溶剂在制芯和造型过程中会产生很多挥发物,尤其在浇注以后,由此带来很多缺点。

在高温浇注情况下,由于粘结剂热分解产生新的、稳定的新组分。

由于芳烃碳氢化合物的存在,浇注过程中通常会产生苯、甲苯和二甲苯,这些化合物在高温下具有很高的热稳定性。

HA 研制的新型冷芯盒树脂的组成却与上述完全不同,在树脂和活化剂中,采用植物基的菜油甲酯代替高沸点的芳烃溶剂。

该溶剂具有沸点高、粘高低、环保、气味小、无污染等优点可以完全满足树脂的各种性能要求,特别是其为非易燃品 ,运输和贮存十分方便 ,大大降低了铸造车间的安全隐患 ! 所需的硬化气体为胺类,按其闪点可分为:DMEA 的闪点36～38 ℃;DMIA 的闪点65～68 ℃; TEA 的闪点 87～89 ℃。

三门峡阳光铸材有限公司冷芯盒树脂生产现场2 制芯材料2. 1 砂子2. 1. 1 石英砂冷芯盒法多采用石英砂。
