分度转台调试

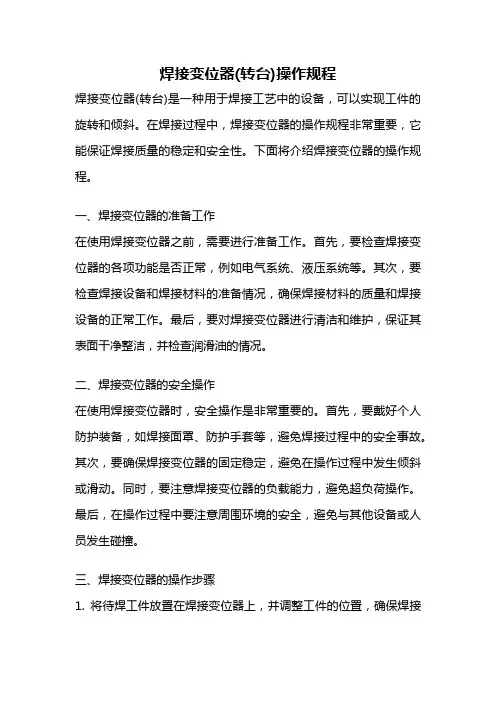

焊接变位器(转台)操作规程焊接变位器(转台)是一种用于焊接工艺中的设备，可以实现工件的旋转和倾斜。

在焊接过程中，焊接变位器的操作规程非常重要，它能保证焊接质量的稳定和安全性。

下面将介绍焊接变位器的操作规程。

一、焊接变位器的准备工作在使用焊接变位器之前，需要进行准备工作。

首先，要检查焊接变位器的各项功能是否正常，例如电气系统、液压系统等。

其次，要检查焊接设备和焊接材料的准备情况，确保焊接材料的质量和焊接设备的正常工作。

最后，要对焊接变位器进行清洁和维护，保证其表面干净整洁，并检查润滑油的情况。

二、焊接变位器的安全操作在使用焊接变位器时，安全操作是非常重要的。

首先，要戴好个人防护装备，如焊接面罩、防护手套等，避免焊接过程中的安全事故。

其次，要确保焊接变位器的固定稳定，避免在操作过程中发生倾斜或滑动。

同时，要注意焊接变位器的负载能力，避免超负荷操作。

最后，在操作过程中要注意周围环境的安全，避免与其他设备或人员发生碰撞。

三、焊接变位器的操作步骤1. 将待焊工件放置在焊接变位器上，并调整工件的位置，确保焊接位置正确。

2. 根据焊接要求，调整焊接变位器的旋转和倾斜角度，使其适应焊接工艺的需要。

3. 开启焊接设备，根据焊接工艺要求进行焊接操作。

在焊接过程中，要注意焊接电流、焊接速度等参数的控制，确保焊接质量。

4. 在焊接完成后，及时关闭焊接设备，并进行焊缝的清理和检查。

同时，要检查焊接变位器的工作状态，确保其正常。

5. 如果需要对工件进行多个面的焊接，可以进行工件的翻转和调整，再次进行焊接操作。

四、焊接变位器的维护保养为了保证焊接变位器的正常工作和延长其使用寿命，需要进行定期的维护保养。

首先，要定期检查焊接变位器的各项功能，如电气系统、液压系统等，确保其正常工作。

其次，要定期清洁焊接变位器的表面，并检查润滑油的情况，及时添加或更换。

最后，要定期对焊接变位器进行检修和维修，对发现的故障进行及时修复。

总结：焊接变位器的操作规程对于焊接工艺的稳定和安全性至关重要。

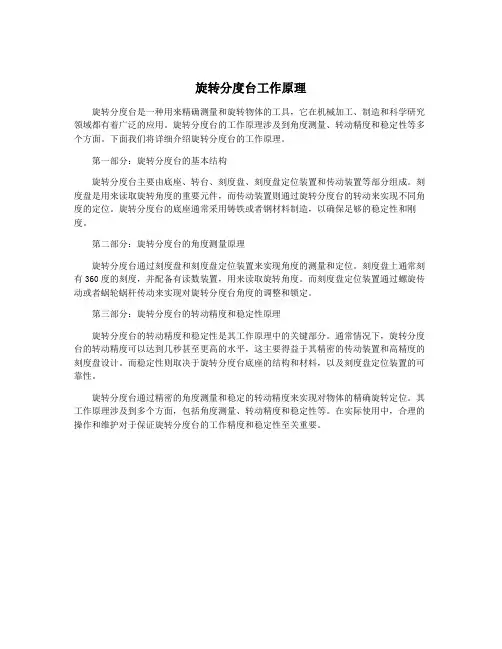

旋转分度台工作原理
旋转分度台是一种用来精确测量和旋转物体的工具，它在机械加工、制造和科学研究领域都有着广泛的应用。

旋转分度台的工作原理涉及到角度测量、转动精度和稳定性等多个方面。

下面我们将详细介绍旋转分度台的工作原理。

第一部分：旋转分度台的基本结构
旋转分度台主要由底座、转台、刻度盘、刻度盘定位装置和传动装置等部分组成。

刻度盘是用来读取旋转角度的重要元件，而传动装置则通过旋转分度台的转动来实现不同角度的定位。

旋转分度台的底座通常采用铸铁或者钢材料制造，以确保足够的稳定性和刚度。

第二部分：旋转分度台的角度测量原理
旋转分度台通过刻度盘和刻度盘定位装置来实现角度的测量和定位。

刻度盘上通常刻有360度的刻度，并配备有读数装置，用来读取旋转角度。

而刻度盘定位装置通过螺旋传动或者蜗轮蜗杆传动来实现对旋转分度台角度的调整和锁定。

第三部分：旋转分度台的转动精度和稳定性原理
旋转分度台的转动精度和稳定性是其工作原理中的关键部分。

通常情况下，旋转分度台的转动精度可以达到几秒甚至更高的水平，这主要得益于其精密的传动装置和高精度的刻度盘设计。

而稳定性则取决于旋转分度台底座的结构和材料，以及刻度盘定位装置的可靠性。

旋转分度台通过精密的角度测量和稳定的转动精度来实现对物体的精确旋转定位。

其工作原理涉及到多个方面，包括角度测量、转动精度和稳定性等。

在实际使用中，合理的操作和维护对于保证旋转分度台的工作精度和稳定性至关重要。

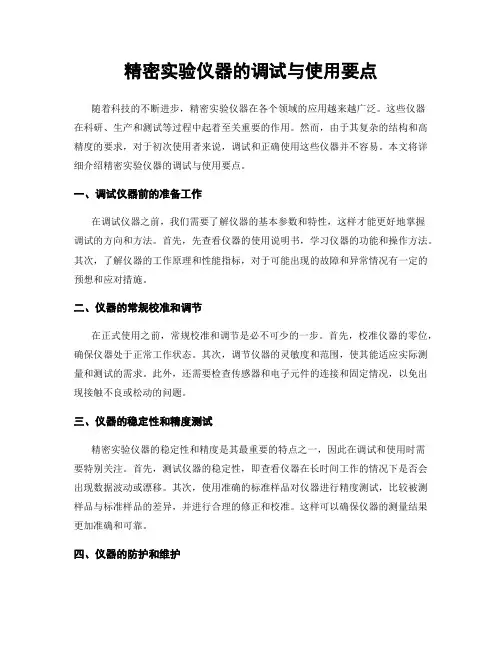

精密实验仪器的调试与使用要点随着科技的不断进步，精密实验仪器在各个领域的应用越来越广泛。

这些仪器在科研、生产和测试等过程中起着至关重要的作用。

然而，由于其复杂的结构和高精度的要求，对于初次使用者来说，调试和正确使用这些仪器并不容易。

本文将详细介绍精密实验仪器的调试与使用要点。

一、调试仪器前的准备工作在调试仪器之前，我们需要了解仪器的基本参数和特性，这样才能更好地掌握调试的方向和方法。

首先，先查看仪器的使用说明书，学习仪器的功能和操作方法。

其次，了解仪器的工作原理和性能指标，对于可能出现的故障和异常情况有一定的预想和应对措施。

二、仪器的常规校准和调节在正式使用之前，常规校准和调节是必不可少的一步。

首先，校准仪器的零位，确保仪器处于正常工作状态。

其次，调节仪器的灵敏度和范围，使其能适应实际测量和测试的需求。

此外，还需要检查传感器和电子元件的连接和固定情况，以免出现接触不良或松动的问题。

三、仪器的稳定性和精度测试精密实验仪器的稳定性和精度是其最重要的特点之一，因此在调试和使用时需要特别关注。

首先，测试仪器的稳定性，即查看仪器在长时间工作的情况下是否会出现数据波动或漂移。

其次，使用准确的标准样品对仪器进行精度测试，比较被测样品与标准样品的差异，并进行合理的修正和校准。

这样可以确保仪器的测量结果更加准确和可靠。

四、仪器的防护和维护精密实验仪器的使用寿命和工作效率与其正确的防护和维护密切相关。

在使用过程中，应注意避免仪器与尖锐物体的碰撞和摩擦，避免水、尘埃和化学物质等外界因素的侵害。

此外，定期对仪器进行清洁和润滑，保持其工作表面的干净和平滑。

对于大型仪器，还需要进行定期的安全检查和维修，确保其运行状态和性能的稳定。

五、仪器的数据分析和处理精密实验仪器的输出数据常常需要进一步分析和处理，以得到有价值的结果和结论。

在进行数据分析和处理时，首先要了解所采集数据的特点和意义，然后选择合适的统计方法和软件工具进行处理。

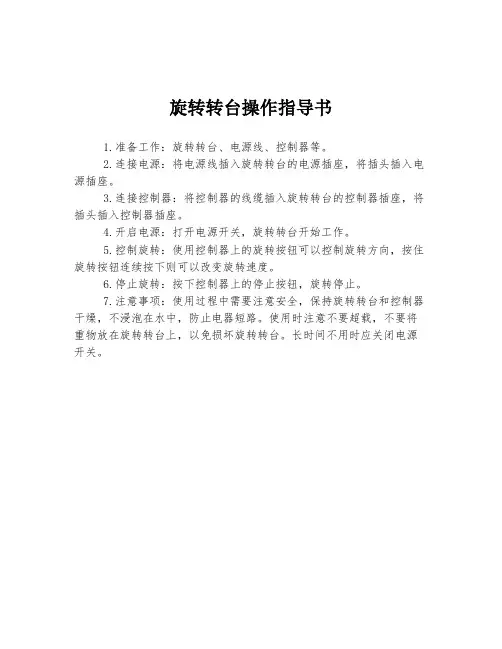

旋转转台操作指导书
1.准备工作：旋转转台、电源线、控制器等。

2.连接电源：将电源线插入旋转转台的电源插座，将插头插入电源插座。

3.连接控制器：将控制器的线缆插入旋转转台的控制器插座，将插头插入控制器插座。

4.开启电源：打开电源开关，旋转转台开始工作。

5.控制旋转：使用控制器上的旋转按钮可以控制旋转方向，按住旋转按钮连续按下则可以改变旋转速度。

6.停止旋转：按下控制器上的停止按钮，旋转停止。

7.注意事项：使用过程中需要注意安全，保持旋转转台和控制器干燥，不浸泡在水中，防止电器短路。

使用时注意不要超载，不要将重物放在旋转转台上，以免损坏旋转转台。

长时间不用时应关闭电源开关。

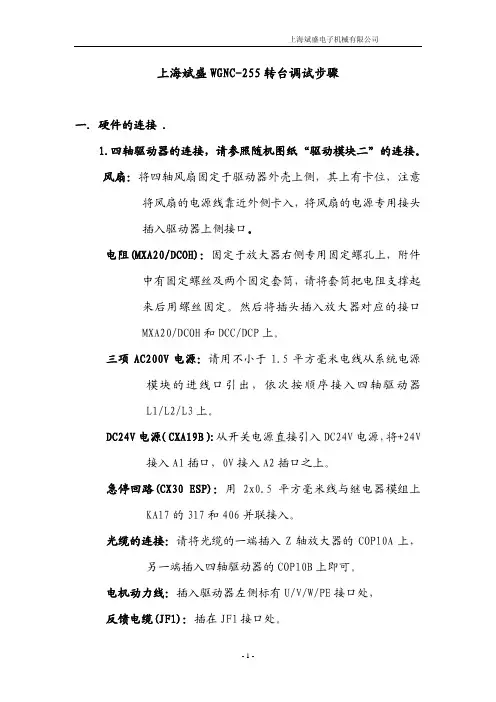

上海斌盛WGNC-255转台调试步骤一．硬件的连接 .1.四轴驱动器的连接，请参照随机图纸“驱动模块二”的连接。

风扇：将四轴风扇固定于驱动器外壳上侧，其上有卡位，注意将风扇的电源线靠近外侧卡入，将风扇的电源专用接头插入驱动器上侧接口。

电阻(MXA20/DCOH)：固定于放大器右侧专用固定螺孔上，附件中有固定螺丝及两个固定套筒，请将套筒把电阻支撑起来后用螺丝固定。

然后将插头插入放大器对应的接口MXA20/DCOH和DCC/DCP上。

三项AC200V电源：请用不小于1.5平方毫米电线从系统电源模块的进线口引出，依次按顺序接入四轴驱动器L1/L2/L3上。

DC24V电源（CXA19B）:从开关电源直接引入DC24V电源，将+24V 接入A1插口，0V接入A2插口之上。

急停回路(CX30 ESP)：用2x0.5平方毫米线与继电器模组上KA17的317和406并联接入。

光缆的连接：请将光缆的一端插入Z轴放大器的COP10A上，另一端插入四轴驱动器的COP10B上即可。

电机动力线：插入驱动器左侧标有U/V/W/PE接口处，反馈电缆(JF1)：插在JF1接口处。

两根地线：一根是驱动器交流200V电源进线处地线；另一根是驱动器底座左下方处地线，分别用大于1平方毫米的地线引到电柜底面接地铜排上。

注意接地要牢靠。

电池：将电池固定于驱动器外壳下方，与固定风扇同理，将电池插头插在CX5X接口处。

2.I/O信号线的链接总共五根线：414，414，50，51，93将两根414线接在端子排上。

将50，51分别接在分线器（电器柜中标有A12标签）的A06,B06 接线柱。

将93接在继电器模组上的B11接线柱上。

3.液压站接线请参照随机配发的机床电器原理图进行接线。

请根据液压站电机的大小配置合适的电动机断路器。

4.通电检查。

a. 通电前请先用万用表测量端子排上的414与412有无短路，在二极管方式下，一般显示数值大于150小于250为正常。

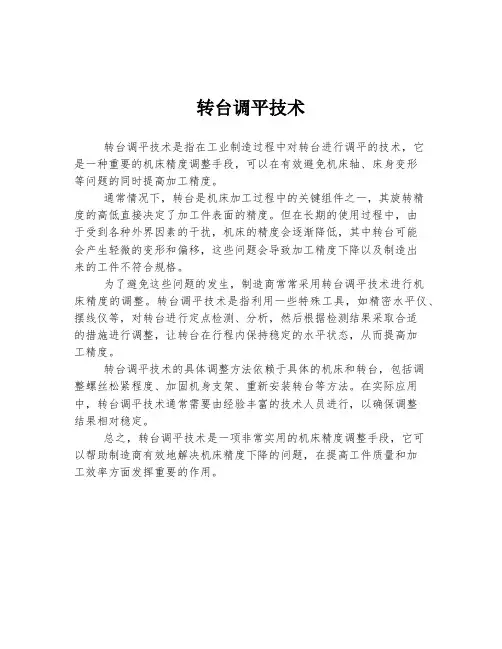

转台调平技术
转台调平技术是指在工业制造过程中对转台进行调平的技术，它
是一种重要的机床精度调整手段，可以在有效避免机床轴、床身变形
等问题的同时提高加工精度。

通常情况下，转台是机床加工过程中的关键组件之一，其旋转精
度的高低直接决定了加工件表面的精度。

但在长期的使用过程中，由
于受到各种外界因素的干扰，机床的精度会逐渐降低，其中转台可能
会产生轻微的变形和偏移，这些问题会导致加工精度下降以及制造出
来的工件不符合规格。

为了避免这些问题的发生，制造商常常采用转台调平技术进行机
床精度的调整。

转台调平技术是指利用一些特殊工具，如精密水平仪、摆线仪等，对转台进行定点检测、分析，然后根据检测结果采取合适
的措施进行调整，让转台在行程内保持稳定的水平状态，从而提高加
工精度。

转台调平技术的具体调整方法依赖于具体的机床和转台，包括调
整螺丝松紧程度、加固机身支架、重新安装转台等方法。

在实际应用中，转台调平技术通常需要由经验丰富的技术人员进行，以确保调整
结果相对稳定。

总之，转台调平技术是一项非常实用的机床精度调整手段，它可
以帮助制造商有效地解决机床精度下降的问题，在提高工件质量和加
工效率方面发挥重要的作用。

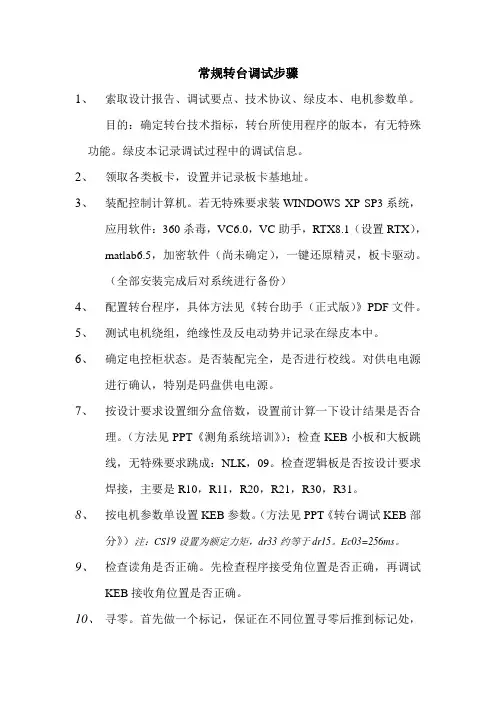

常规转台调试步骤1、索取设计报告、调试要点、技术协议、绿皮本、电机参数单。

目的：确定转台技术指标，转台所使用程序的版本，有无特殊功能。

绿皮本记录调试过程中的调试信息。

2、领取各类板卡，设置并记录板卡基地址。

3、装配控制计算机。

若无特殊要求装WINDOWS XP SP3系统，应用软件：360杀毒，VC6.0，VC助手，RTX8.1（设置RTX），matlab6.5，加密软件（尚未确定），一键还原精灵，板卡驱动。

（全部安装完成后对系统进行备份）4、配置转台程序，具体方法见《转台助手（正式版）》PDF文件。

5、测试电机绕组，绝缘性及反电动势并记录在绿皮本中。

6、确定电控柜状态。

是否装配完全，是否进行校线。

对供电电源进行确认，特别是码盘供电电源。

7、按设计要求设置细分盒倍数，设置前计算一下设计结果是否合理。

（方法见PPT《测角系统培训》）；检查KEB小板和大板跳线，无特殊要求跳成：NLK，09。

检查逻辑板是否按设计要求焊接，主要是R10，R11，R20，R21，R30，R31。

8、按电机参数单设置KEB参数。

（方法见PPT《转台调试KEB部分》）注：CS19设置为额定力矩，dr33约等于dr15。

Ec03=256ms。

9、检查读角是否正确。

先检查程序接受角位置是否正确，再调试KEB接收角位置是否正确。

10、寻零。

首先做一个标记，保证在不同位置寻零后推到标记处，计算机显示位置值不变。

11、KEB对相位。

注意每次时间不要超过30s，重复3次值变化不超过300。

（方法见PPT《转台调试KEB部分》）12、开环测最大加速度，最大速度。

若转角范围过小，开环可不做最大速度。

13、电机线性度测试。

14、电机开环特性测试。

（测开环特性时注意是否是正反馈，若运行曲线中指令和位置同向则为正反馈。

若为正反馈将KEB参数AN05set0 set1取反，修改成负反馈）15、调试频响指标。

16、调试位置精度。

17、调试速率精度。

18、特殊功能要求实现19、通讯功能实现20、软件功能检查：包括自检，界面修改等。

1。

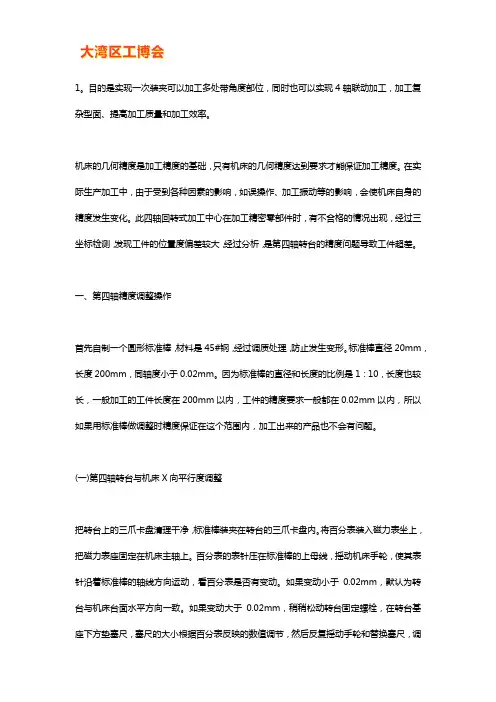

目的是实现一次装夹可以加工多处带角度部位，同时也可以实现4轴联动加工，加工复杂型面、提高加工质量和加工效率。

机床的几何精度是加工精度的基础，只有机床的几何精度达到要求才能保证加工精度。

在实际生产加工中，由于受到各种因素的影响，如误操作、加工振动等的影响，会使机床自身的精度发生变化。

此四轴回转式加工中心在加工精密零部件时，有不合格的情况出现，经过三坐标检测，发现工件的位置度偏差较大，经过分析，是第四轴转台的精度问题导致工件超差。

一、第四轴精度调整操作首先自制一个圆形标准棒，材料是45#钢，经过调质处理，防止发生变形。

标准棒直径20mm，长度200mm，同轴度小于0.02mm。

因为标准棒的直径和长度的比例是1：10，长度也较长，一般加工的工件长度在200mm以内，工件的精度要求一般都在0.02mm以内，所以如果用标准棒做调整时精度保证在这个范围内，加工出来的产品也不会有问题。

(一)第四轴转台与机床X向平行度调整把转台上的三爪卡盘清理干净，标准棒装夹在转台的三爪卡盘内。

将百分表装入磁力表坐上，把磁力表座固定在机床主轴上。

百分表的表针压在标准棒的上母线，摇动机床手轮，使其表针沿着标准棒的轴线方向运动，看百分表是否有变动。

如果变动小于0.02mm，默认为转台与机床台面水平方向一致。

如果变动大于0.02mm，稍稍松动转台固定螺栓，在转台基座下方垫塞尺，塞尺的大小根据百分表反映的数值调节，然后反复摇动手轮和替换塞尺，调至百分表在0.02mm以内，也就达到了转台与机床台面水平方向一致的要求。

百分表的表针压在标准棒的侧母线，摇动机床手轮，使其表针沿着标准棒的轴线方向运动，看百分表是否有变动。

如果变动小于0.02mm，默认为转台与机床X向平行。

如果变动大于0.02mm，稍稍松动转台固定螺栓，用铜棒敲击转台基座，反复摇动手轮和敲击基座，调至百分表在0.02mm以内，也就达到了标准棒的侧母线与机床X向平行的要求，然后固定好转台基座的锁紧螺栓。

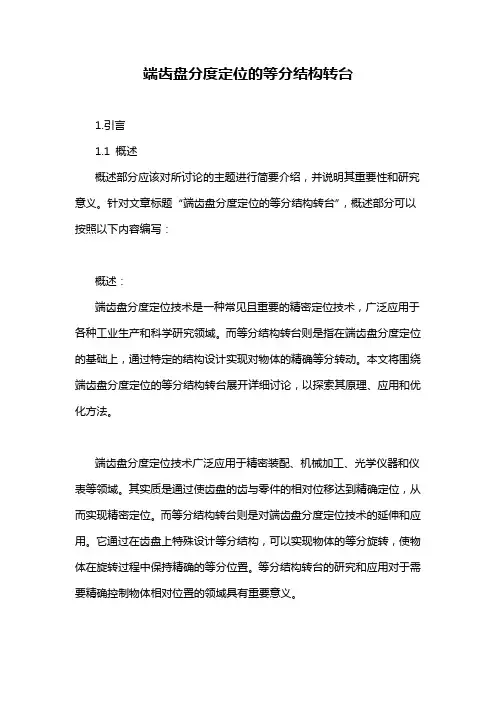

端齿盘分度定位的等分结构转台1.引言1.1 概述概述部分应该对所讨论的主题进行简要介绍，并说明其重要性和研究意义。

针对文章标题“端齿盘分度定位的等分结构转台”，概述部分可以按照以下内容编写：概述：端齿盘分度定位技术是一种常见且重要的精密定位技术，广泛应用于各种工业生产和科学研究领域。

而等分结构转台则是指在端齿盘分度定位的基础上，通过特定的结构设计实现对物体的精确等分转动。

本文将围绕端齿盘分度定位的等分结构转台展开详细讨论，以探索其原理、应用和优化方法。

端齿盘分度定位技术广泛应用于精密装配、机械加工、光学仪器和仪表等领域。

其实质是通过使齿盘的齿与零件的相对位移达到精确定位，从而实现精密定位。

而等分结构转台则是对端齿盘分度定位技术的延伸和应用。

它通过在齿盘上特殊设计等分结构，可以实现物体的等分旋转，使物体在旋转过程中保持精确的等分位置。

等分结构转台的研究和应用对于需要精确控制物体相对位置的领域具有重要意义。

本文的主要目的是深入探讨端齿盘分度定位的等分结构转台的原理和机制，并分析其应用中可能出现的问题和挑战。

同时，将通过对已有研究的总结和分析，提出一些可能的优化方法和改进措施，以提升等分结构转台的精度和稳定性。

本文的研究成果将对精密定位技术的发展和应用具有一定的理论和实践意义。

在接下来的正文部分，我们将对端齿盘分度定位的等分结构转台的原理进行详细介绍，分析已有研究成果，并探讨其在不同领域的应用案例。

最后，我们将总结本文的研究内容，并对进一步研究方向进行展望。

通过本文的探讨与研究，希望能够为相关领域的研究者和工程师提供有益的参考和借鉴。

1.2 文章结构文章结构:文章包含三个主要部分：引言、正文和结论。

1. 引言部分介绍了本篇长文的背景和目的。

其中，1.1概述部分对端齿盘分度定位的等分结构转台进行了简要介绍，指出了其重要性和应用领域。

1.2文章结构部分对整篇文章的组织结构进行了说明，为读者提供了将要阅读的内容概要。

转台回转间隙调整-概述说明以及解释1.引言1.1 概述转台回转间隙是指在旋转转台过程中，转台底部与其支撑结构之间的间隙。

它在转台运行过程中起到非常重要的作用，关系到转台的正常运转以及安全性能。

因此，对转台回转间隙的调整必须引起足够的重视。

当前，随着工业自动化水平的不断提高，越来越多的工业设备开始采用转台来实现物料转移、装配等工艺操作。

而转台回转间隙的调整则成为了确保设备正常工作的关键环节。

转台回转间隙的调整涉及到多个方面的因素。

首先，支撑结构的刚度和平整度会直接影响到回转间隙的大小，刚度越高、平整度越好，回转间隙就越小。

其次，转台本身的设计和制造质量也是决定回转间隙的重要因素，设计合理、制造精良的转台会使回转间隙保持在较小的范围内。

此外，转台与支撑结构之间的材料选择、表面处理等因素也会对回转间隙产生一定影响。

调整转台回转间隙对于确保设备运行的稳定性和精确性非常关键。

过大的回转间隙会导致转台在回转过程中的晃动，影响到工艺操作的准确性，甚至可能对设备和操作人员造成危险。

而过小的回转间隙则可能会导致转台运行不顺畅，产生卡滞等现象，进而影响到整个生产线的正常运转。

因此，确保转台回转间隙处于适当的范围内，对于设备的正常运行和操作的安全性至关重要。

在调整转台回转间隙时，可以采取多种方法。

一种是通过调整支撑结构的刚度和平整度来改变回转间隙的大小，可以采用加固、磨削等方法来提高支撑结构的刚度和平整度。

另一种是通过调整转台本身的设计和制造工艺来控制回转间隙的大小，可以从材料的选择、加工工艺等方面入手，确保转台具有一定的刚度和平整度。

此外，定期检查和维护转台设备也是保持回转间隙稳定的重要手段，可采取定期润滑、清洁等措施来保持转台的良好状态。

综上所述，转台回转间隙调整是确保设备正常运行的关键环节。

通过合理调整回转间隙，可以保证设备的稳定性和精确性，提高工艺操作的准确性，确保生产线的正常运转。

因此，对于转台回转间隙的调整必须引起足够的重视，并采取相应的措施来确保其处于适当的范围内。

转台标定方法嘿，咱今儿就来讲讲转台标定方法。

你说这转台啊，就像是个会旋转的小舞台，咱得给它找准位置，让它能乖乖听话地转起来。

那怎么给它标定呢？这可得有点小窍门啦！就好比你要去一个陌生的地方，得先知道怎么走吧。

首先呢，咱得有一些专门的工具，就像你出门得带好地图一样。

这些工具能帮咱精确地测量和记录各种数据。

然后呢，咱就得开始动手操作啦！这可不是随便转转就行的哦。

你得仔细观察，认真调整，就跟给小朋友系鞋带似的，不能马虎。

有时候啊，可能会遇到一些小麻烦，就好像鞋带系太紧或者太松了，但别着急，咱慢慢调整总能弄好。

想象一下，如果转台没标定好，那会咋样？那不就跟跳舞的人站不稳一样，会乱了套呀！所以啊，这个标定可太重要啦。

在标定的过程中，咱还得有耐心。

不能说试了几次不行就放弃了呀，那可不行。

就像你学骑自行车，一开始总会摔倒，但多试试不就会了嘛。

而且哦，不同类型的转台可能标定方法还不太一样呢！这就跟不同的人有不同的性格一样，得因材施教呀。

有的可能简单点，有的可能就复杂一些，但不管怎样，咱都得认真对待。

你说这转台标定是不是很有意思呀？就像是在解开一个小谜团，每一步都充满了挑战和乐趣。

等你真的把它标定好了，看着它稳稳地转起来，那感觉，就像自己完成了一件了不起的大事一样，心里别提多高兴啦！总之呢，转台标定可不是一件容易的事儿，但只要咱用心去做，就一定能做好。

别小瞧了这小小的转台，它在很多地方可都有着大用处呢！咱可不能让它“瞎转”呀，得让它转得有模有样，发挥出它最大的作用。

怎么样，现在对转台标定方法是不是有了更清楚的认识啦？哈哈！。
