卫星接收方位角仰角计算

卫星通信基础知识（六）卫星天线的方位仰角极化角要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。

从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。

卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置。

我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。


卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

图1是卫星的方位角示意图。


方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

即可完成方位角的调整。

2、仰角
仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。


仰角的计算公式是：
.-----------------⑵ 仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。


方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。

3、极化角
国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥表示）。

介绍一种计算天线焦距简单计算方法：根据物面天线焦距比公式：F/D≈0.34~0.4，现以3M天线为例计算其焦距F=3Ⅹ0.35+0.15=1.2（米），式中0.15为修正值。

3M 天线焦距为1.2米。

卫星天线角度计算公式卫星天线安装主要调整三个角度，按先后次序分别为仰角、方位角、高频头极化角。

方位角计算公式：Az=arctg(tgX/sinY)仰角计算公式：El=arctg[(cosXcosY-0.1513)/(1-cos²Xcos²Y)开根] 极化角=X（当X为正值，高频头顺时针转动X度，反之逆时针转动）X=卫星经度-接收地经度Y=接收地纬度dBm、W计算公式1、首先记住1W=30dBm，30dBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw），W=1000mw。

2、接下来介绍一下dBm和W的转换口算方法吧。

将dBm转换为W的口算规律是要先记住“1个基准”和“2个原则”：“1个基准”：30dBm＝1W ；“2个原则”：1)＋3dBm，功率乘2倍；－3dBm，功率乘1/2；举例：33dBm＝30dBm+3dBm＝1W×2=2W27dBm＝30dBm－3dBm＝1W×1/2=0.5W2)＋10dBm，功率乘10倍；－10dBm，功率乘1/10；举例：40dBm＝30dBm+10dBm＝1W×10=10W20dBm＝30dBm－10dBm＝1W×0.1=0.1W以上可以简单的记作：30是基准，等于1W整，加3乘以2，加10乘以10；减3除以2，减10除以10。

将dBm转换为W的口算方法dBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）。

这里将dBm转换为W的口算规律是要先记住“1个基准”和“2个原则”：“1个基准”：30dBm＝1W“2个原则”：1)＋3dBm，功率乘2倍；－3dBm，功率乘1/2举例：33dBm＝30dBm+3dBm＝1W×2=2W27dBm＝30dBm－3dBm＝1W×1/2=0.5W2)＋10dBm，功率乘10倍；－10dBm，功率乘1/10举例：40dBm＝30dBm+10dBm＝1W×10=10W20dBm＝30dBm－10dBm＝1W×0.1=0.1W以上可以简单的记作：30是基准，等于1W整，互换不算难，口算可完成。

卫星天线对星仰角计算
卫星天线对星仰角是指卫星天线与卫星之间的夹角，是卫星通信中非常重要的参数之一。

其计算方法主要涉及到卫星的轨道参数和地面站的经纬度信息。

具体来说，卫星天线对星仰角的计算需要用到以下参数：
1. 卫星的轨道高度：根据卫星的轨道高度可以确定其与地面站的距离，从而影响到仰角计算的结果。

2. 地面站的经度和纬度：地面站的经纬度决定了其在空间中的位置，进而影响到卫星天线对星仰角的计算。

对于低轨道卫星，可以先将其视作一个圆周运动的物体，然后利用几何学公式计算出它与地面站的距离和天线对星仰角；对于高轨道卫星，还需要考虑其椭圆轨道的形状和倾角等复杂因素。

总之，卫星天线对星仰角计算是卫星通信中不可或缺的一环，需要准确的轨道参数和地面站经纬度信息配合，以保证卫星信号的正常传输和接收。

卫星链路中C N值的计算一、我们接收站所在位置接收中星九的方位角、仰角我站所在地点的径纬度北纬40°03′(40.05°)、东径116°16′(116.27°)直播星中星九号定点于92.2°E，上式中地球站径度φ′=116.27°纬度θ=40.05°卫星星下点径度φ=92.2°r是地球的半径r=6378Km，R是卫星同步轨道的半径R=42218Km代入数值得到方位角A=35.08°(南偏西)仰角E=37.48°二、我站到中星九的距离星站距离公式:d=√63782+422182-2×6378×42218×cos(92.2-116.27)cos40.05=38034(Km)三、自由空间损耗自由空间损失又叫扩散损失。

在自由空间有一发射天线发射功率为PT，经自由空间传播到接收端时，由于能量分布空间加大，因而通过单位面积上的能量要减少，所以接收点接收到的功率将减少为Pc'，发射功率和接收功率之比就是自由空间传输损失，用Lf表示，即:式中d是接收点与发射点之间的距离，以米为单位，λ是电波波长，以米单位。

用dB表示时:那么中星九号卫星到我们地球站的自由空间损耗计算如下上式中:λ=c/ff:载波频率=11750MHzc:光速300000km/sd:星站距离38034×103mKu波段的波长λ=300000×103/11750×106=0.0255m将上边数据代入Lf(dB)=20㏒10〔4π×38034×103/0.0255〕=205.45dB其它损耗:大气损耗L1=0.5dB指向误差损耗L2=0.5dB卫星非线性损耗L3=0.5dB其它可能性损耗L4=0.5dB考虑到天气好时，上边四项对自由相比较可以不记，这样总的空间损耗为Ls=Lf+L1+L2+L3+L4=205.45dB四、有效全向辐射功率EIRP实际上往往采用定向发射天线，使发射机发射功率集中在特定的方向，在这个特定的方向上能量大大增强。

卫星天线的方位、仰角、极化角要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。

从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。

卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置。

我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

即可完成方位角的调整。

2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。

仰角的计算公式是：. -----------------⑵仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。

方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。

3、极化角国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥ 表示）。

卫星天线的方位、仰角、极化角要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。

从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。

卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置。

我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

(福州位于福建省东部闽江下游，北纬25°15ʹ-26°39ʹ，东经118°08ʹ-120°37ʹ。

)卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

即可完成方位角的调整。

2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。

仰角的计算公式是：-----------------⑵仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。

方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。

卫星接收天线调整的三大参数――－思维卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。

利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。

为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、1、方位角图1 图2从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。

从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

即可完成方位角的调整。

2、2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。

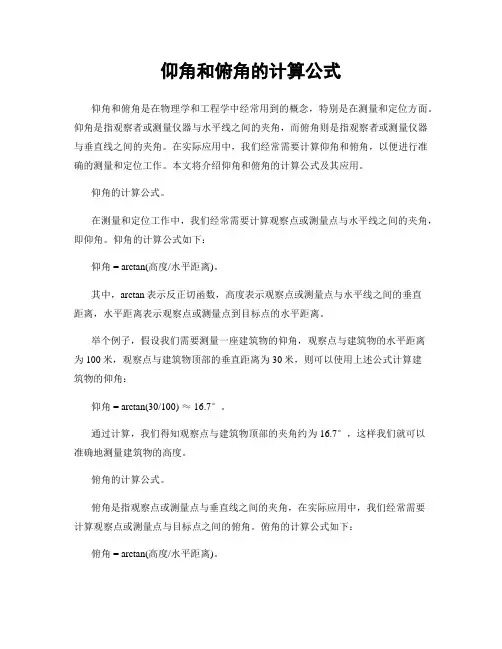

仰角和俯角的计算公式仰角和俯角是在物理学和工程学中经常用到的概念，特别是在测量和定位方面。

仰角是指观察者或测量仪器与水平线之间的夹角，而俯角则是指观察者或测量仪器与垂直线之间的夹角。

在实际应用中，我们经常需要计算仰角和俯角，以便进行准确的测量和定位工作。

本文将介绍仰角和俯角的计算公式及其应用。

仰角的计算公式。

在测量和定位工作中，我们经常需要计算观察点或测量点与水平线之间的夹角，即仰角。

仰角的计算公式如下：仰角 = arctan(高度/水平距离)。

其中，arctan表示反正切函数，高度表示观察点或测量点与水平线之间的垂直距离，水平距离表示观察点或测量点到目标点的水平距离。

举个例子，假设我们需要测量一座建筑物的仰角，观察点与建筑物的水平距离为100米，观察点与建筑物顶部的垂直距离为30米，则可以使用上述公式计算建筑物的仰角：仰角 = arctan(30/100) ≈ 16.7°。

通过计算，我们得知观察点与建筑物顶部的夹角约为16.7°，这样我们就可以准确地测量建筑物的高度。

俯角的计算公式。

俯角是指观察点或测量点与垂直线之间的夹角，在实际应用中，我们经常需要计算观察点或测量点与目标点之间的俯角。

俯角的计算公式如下：俯角 = arctan(高度/水平距离)。

与仰角的计算公式相似，俯角的计算公式也是使用反正切函数，高度表示观察点或测量点与目标点之间的垂直距离，水平距离表示观察点或测量点到目标点的水平距离。

举个例子，假设我们需要计算观察点与目标点之间的俯角，观察点与目标点的水平距离为150米，观察点与目标点的垂直距离为40米，则可以使用上述公式计算俯角：俯角 = arctan(40/150) ≈ 15.9°。

通过计算，我们得知观察点与目标点之间的俯角约为15.9°，这样我们就可以准确地定位目标点的位置。

仰角和俯角的应用。

仰角和俯角的计算公式在实际应用中有着广泛的应用，特别是在地理测量、建筑测量、导航定位等领域。

卫星接收天线调整的三大参数卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。

利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。

为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、1、方位角图1 图2 从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。

从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

即可完成方位角的调整。

2、2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。

卫星接收天线调整的三大参数广州电子技术网一一一思维卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。

利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。

为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、1、方位角图1 图2从地球的北极到南极的等分线称为经线（0- 180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。

从地球的东到西的等分线称纬线（0-90度），把地球分为南北半球，以赤道为界（赤道的纬度为0）, 北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东方，约在东经75- 135度，北纬18-55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

卫星天线的方位角计算公式是： A = arctg {tg（® s—® g）/sin 0} --------- （1）公式（1）中的” g是接收站经度，"s为卫星的经度，0为接收站的纬度。

图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

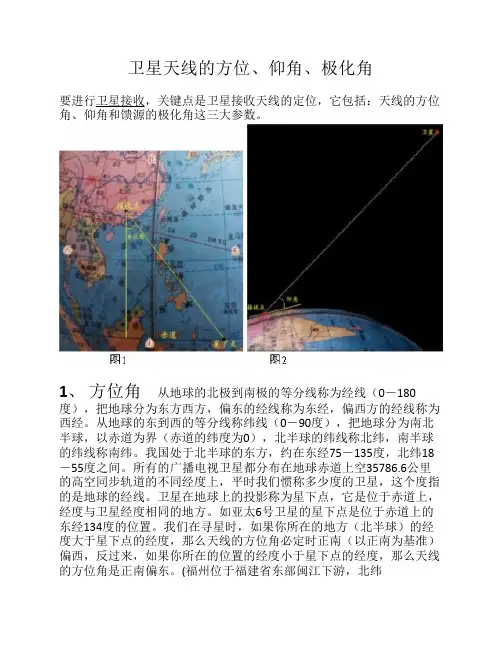

卫星天线的⽅位、仰⾓、极化⾓卫星天线的⽅位、仰⾓、极化⾓要进⾏卫星接收，关键点是卫星接收天线的定位，它包括：天线的⽅位⾓、仰⾓和馈源的极化⾓这三⼤参数。

1、⽅位⾓从地球的北极到南极的等分线称为经线（0－180度），把地球分为东⽅西⽅，偏东的经线称为东经，偏西⽅的经线称为西经。

从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以⾚道为界（⾚道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。

我国处于北半球的东⽅，约在东经75－1 35度，北纬18－55度之间。

所有的⼴播电视卫星都分布在地球⾚道上空35786.6公⾥的⾼空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。

卫星在地球上的投影称为星下点，它是位于⾚道上，经度与卫星经度相同的地⽅。

如亚太6号卫星的星下点是位于⾚道上的东经134度的位置。

我们在寻星时，如果你所在的地⽅（北半球）的经度⼤于星下点的经度，那么天线的⽅位⾓必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度⼩于星下点的经度，那么天线的⽅位⾓是正南偏东。

卫星天线的⽅位⾓计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

图1是卫星的⽅位⾓⽰意图。

⽅位⾓的调整⽅法很简单，⾸先⽤指南针找到正南⽅，天线⽅向正对正南⽅，如果计算的⾓度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东⽅向转动A度。

即可完成⽅位⾓的调整。

2、仰⾓仰⾓是接收站所在地的地平⾯⽔平线于天线中⼼线所形成的⾓度，如图2所⽰。

仰⾓的计算公式是：. -----------------⑵仰⾓的调整最好是⽤量⾓器加上⼀个垂针作成的仰⾓调整专⽤⼯具进⾏调整。

⽅位⾓和仰⾓的调整顺序是，先调整好仰⾓，在调整⽅位⾓。

3、极化⾓国内或区域卫星⼀般都是线极化，线极化分为⽔平极化（以E‖表⽰）和垂直极化（以E⊥表⽰）。
