虹吸排水系统介绍(1)

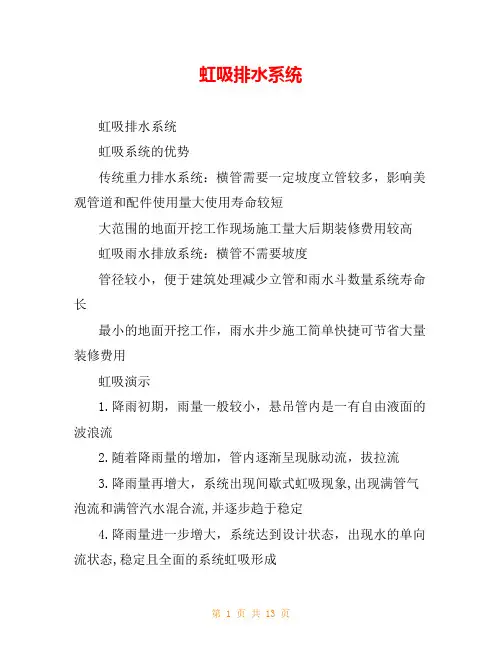

虹吸排水系统虹吸排水系统虹吸系统的优势传统重力排水系统：横管需要一定坡度立管较多，影响美观管道和配件使用量大使用寿命较短大范围的地面开挖工作现场施工量大后期装修费用较高虹吸雨水排放系统：横管不需要坡度管径较小，便于建筑处理减少立管和雨水斗数量系统寿命长最小的地面开挖工作，雨水井少施工简单快捷可节省大量装修费用虹吸演示1.降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流2.随着降雨量的增加，管内逐渐呈现脉动流，拔拉流3.降雨量再增大，系统出现间歇式虹吸现象,出现满管气泡流和满管汽水混合流,并逐步趋于稳定4.降雨量进一步增大，系统达到设计状态，出现水的单向流状态,稳定且全面的系统虹吸形成虹吸系统的技术参数虹吸系统的技术参数:雨水斗的技术参数:雨水斗底盘尺空气挡初步最高雨水井/天天沟开孔天沟以下所需空气挡板种类寸板尺寸设计排量沟最小尺寸尺寸空隙高度A(mm)B(mm)(l/s)C(mm)D(mm)E(mm)F(mm)TY56TY9026029022025 030TY11039535050600320320__01230045016020__502602025 虹吸排水与同层排水应用分析摘要:对虹吸排水和同层排水进行介绍和分析后,提出利用虹吸排水系统和同层排水系统的方法解决大面积屋面雨水排水和本层排水管检修影响上下层的问题,以提高人们对这两种排水方式的认识,可供设计人员参考借鉴。

1虹吸排水系统随着时代的前进,建筑业的发展,工业厂房和公共建筑均朝着大面积的方向发展,在建筑屋面的排水系统中,传统的设计和施工是按“重力式”考虑的,因此屋面的坡度、雨水管道的多少及管径的大小是决定雨水排泄畅通的首要条件。

在新型建筑中,屋面面积的增大,必然导致雨水管道增多,管径增大,从而影响建筑的美观和实用。

因此,传统的屋面排水系统已显得越来越不适应了,而大面积屋面排水系统的设计,变成了现代建筑的一个新课题。

为此,认为采用屋面雨水虹吸排水,是解决大面积屋面排水设计的有效途径。

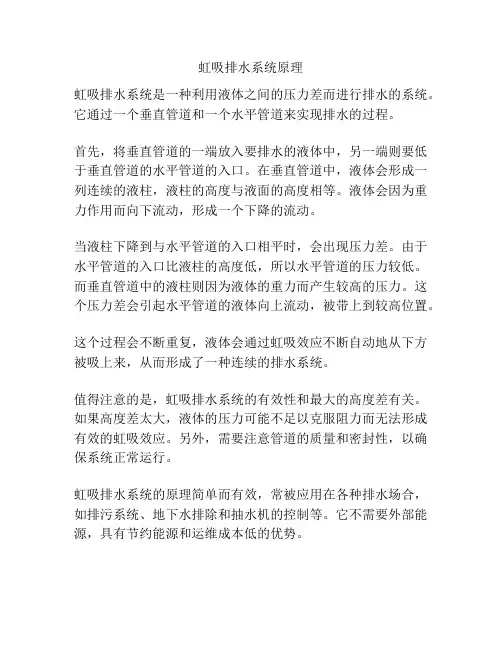

虹吸排水系统原理
虹吸排水系统是一种利用液体之间的压力差而进行排水的系统。

它通过一个垂直管道和一个水平管道来实现排水的过程。

首先，将垂直管道的一端放入要排水的液体中，另一端则要低于垂直管道的水平管道的入口。

在垂直管道中，液体会形成一列连续的液柱，液柱的高度与液面的高度相等。

液体会因为重力作用而向下流动，形成一个下降的流动。

当液柱下降到与水平管道的入口相平时，会出现压力差。

由于水平管道的入口比液柱的高度低，所以水平管道的压力较低。

而垂直管道中的液柱则因为液体的重力而产生较高的压力。

这个压力差会引起水平管道的液体向上流动，被带上到较高位置。

这个过程会不断重复，液体会通过虹吸效应不断自动地从下方被吸上来，从而形成了一种连续的排水系统。

值得注意的是，虹吸排水系统的有效性和最大的高度差有关。

如果高度差太大，液体的压力可能不足以克服阻力而无法形成有效的虹吸效应。

另外，需要注意管道的质量和密封性，以确保系统正常运行。

虹吸排水系统的原理简单而有效，常被应用在各种排水场合，如排污系统、地下水排除和抽水机的控制等。

它不需要外部能源，具有节约能源和运维成本低的优势。

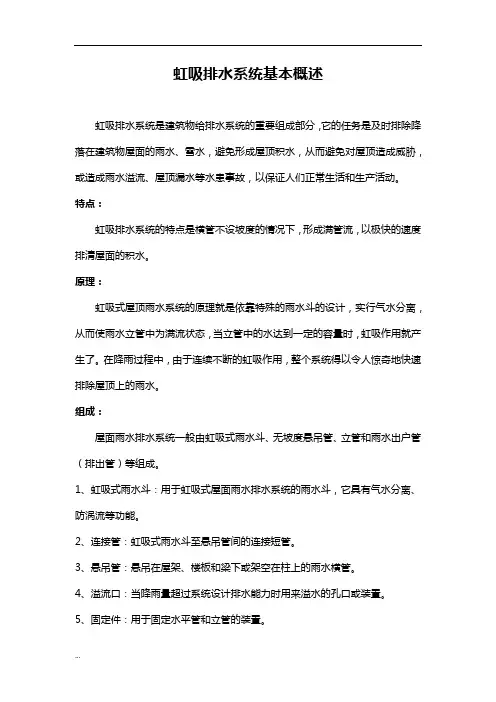

虹吸排水系统基本概述虹吸排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水，从而避免对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

特点：虹吸排水系统的特点是横管不设坡度的情况下，形成满管流，以极快的速度排清屋面的积水。

原理：虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行气水分离，从而使雨水立管中为满流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇地快速排除屋顶上的雨水。

组成：屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管（排出管）等组成。

1、虹吸式雨水斗：用于虹吸式屋面雨水排水系统的雨水斗，它具有气水分离、防涡流等功能。

2、连接管：虹吸式雨水斗至悬吊管间的连接短管。

3、悬吊管：悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。

4、溢流口：当降雨量超过系统设计排水能力时用来溢水的孔口或装置。

5、固定件：用于固定水平管和立管的装置。

6、过渡段：过渡段设置在系统的排出管上，是水流流态由虹吸满管压力流向重力过渡的管段，为虹吸式屋面雨水排水系统水力计算的终点。

虹吸排水系统广泛运用于建筑体，行业发展迅速。

作为上海国际建筑水展的重要展出板块，参展企业在展会现场不仅能找到需求客户，与之零距离面对面沟通交流，还能了解到新的行业动态，因此为相关企业强烈推荐上海国际建筑水展！第三届BUILDEX CHINA上海国际建筑水展将于2018年5月31-6月2日在国家会展中心（上海）6.2H馆盛大举行。

BUILDEX CHINA作为国内建筑给排水行业的专业展，展商产品覆盖：饮水管道系统、暖通和生活热水系统、建筑排水设备、海绵城市系统、配套产品及周边附件等，展品应用领域涉及民用建筑、商用建筑和市政建设等，吸引广大经销代理商、市政机构、安装工程公司、暖通工程公司、家装公司、咨询公司、设计院、酒店、房地产等领域中外专业观众到场参观。

一、虹吸原理：在一个水缸里装有水,用一根管子一端放在水中,另一端在缸沿自然垂下,用嘴在这端端口吸气一会,然后松嘴,那么缸中的水就会从管子中流下来.因为管子呈一段弧形,像彩虹,又能直到吸水的作用,故称为虹吸现象.虹吸式排水系统就是利用这个原理工作的.二、虹吸排水系统简介虹吸排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

虹吸排水系统的特点是横管不设坡度的情况下，形成满管流，以极快的速度排清屋面的积三、虹吸排水系统组成部分1、雨水斗siphonic roof outlet用于虹吸式屋面雨水排水系统的雨水斗。

它具有气水分离、防涡流等功能。

其斗前水深可有效控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

标准型的雨水斗，它是由雨水斗底座（PE材料），碟片（ASA），格栅顶盖(PE)组成。

另外根据需要可提供通用型的绝缘底座，固定件，法兰片，焊接片，防火保护帽，微型加热电圈等配件。

雨水斗额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。

压力流(虹吸式)雨水斗材质为HDPE、铸铁或不锈钢。

其各部分有不同的结构功能。

雨水斗置于屋面层中，上部盖有进水格栅。

降雨过程中，雨水通过格栅盖侧面进入雨水斗，当屋面汇水达到一定高度时，雨水斗内的反涡流装置将阻挡空气从外界进入同时消除涡流状态，使雨水平稳地淹没泄流进入排水管。

虹吸式雨水斗最大限度减小了天沟的积水深度，使屋面承受的雨水荷载降至最小，同时提高了雨水斗的额定流量。

目前比较领先的产品，完全可以做到部分通用。

它的最大优点在于对于不同功能及材料的屋顶系统，产品具有广泛的适用性。

虹吸雨水系统知识虹吸系统组成和材质虹吸系统由虹吸试雨水斗、尾管、连接管、悬吊管、立管、埋地管、检查口和固定及悬吊系统组成。

虹吸试雨水斗：雨水斗一般由反旋涡顶盖、格栅片、底座和底座支管组成。

额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s 和40L/s两种额定流量的雨水斗。

虹吸试雨水斗材质可采用铸铁、铝合金、不锈钢、高密度聚乙烯（HDPE）和聚丙烯（PP）等。

管材和管件：用于虹吸式屋面雨水排水系统的管道，应采用铁管、钢管（镀锌钢管、涂塑钢管）、不锈钢管和高密度聚乙烯（HDPE）管等材料。

用于同一系统的管材和管件以及与虹吸式雨水斗的连接管，宜采用相同的材质。

这些管材除承受正压外，还应能承受负压。

固定件：管道安装时应设置固定件。

固定件必须能承受满流管道的重量和高速水流所产生的作用力。

对高密度聚乙烯（HDPE）管道必须采用二次悬吊系统固定。

）系统布置根据所计算的有关数据，确定雨水斗的数目和分布位置，在图纸上绘制雨水斗位置和管道系统的布置设计，除了在建筑平面图纸上布置雨水斗和管道，还要进行系统的设计。

系统设计应符合有关规范规定并具备以下要求：1、当连接有多个虹吸式雨水斗时，雨水斗宜与雨水立管做对称布置，以减少管道用量；雨水斗的排水连接管应连接在悬吊横管上，不得直接接在雨水立管的顶部。

2、虹吸式雨水斗应设置在每个汇水区域屋面的最低点或天沟内的最低点。

3、每个汇水区域的雨水斗数目不宜少于2个。

4、2个雨水斗之间的间隔不宜大于20m。

5、设置在裙房屋面上的雨水斗距裙房与塔楼交界处的间隔不应小于1m，且不大于10m。

6、对于汇水面条中大于5000 m2的大型屋面，宜设置不少于2组独立的虹吸排水系统。

在进行初步的图纸设计时应与设计院相关的设计职员沟通、协调以免与其他专业产生冲突。

需要留意的是，管道布置根据不同的工程有不同的要求，可能在柱边，也可能有固定的管道井，严格按要求来布置的。

虹吸式雨水排水系统【篇一：虹吸排雨水系统设计原理】虹吸排雨水系统设计原理近几年来，屋面虹吸排雨水系统在国内众多大、中、小型建筑应用像雨后春笋般展现，为不少建筑设计师解除了诸多建筑造型的限制，现代建筑的复杂性，以及建筑界与工程界提出的严格要求，常常使得落后于现代先进建筑科技的传统屋面排水方案不具有可行性，如排水量大，重力排水系统影响建筑造型；室内排雨悬吊管放坡影响室内使用空间，排水管与建筑不协调。

同时把屋面排雨水设计带到新的领域。

自从uv排水系统在1968年发明以来，第一个uv系统（1968年发明）提供了屋面排水技术的突破，它在雨水斗周围的水深达到一定高度时，可以避免空气通过雨水斗进入排水管内。

世界各国越来越多对虹吸排雨水系统的研究。

，一些科学家和工程师，如bernouilli， prandtl， darcy， weisbach， colebroke等建立起来的设计理论便可以用来进行精确的满管流排水系统的设计，这项技术对于建筑界的贡献立即表现出来。

一、虹吸系统基本原理介绍原理简介基本上，屋面雨水排放系统可分为重力流系统与满管流或虹吸系统。

重力流系统在重力流系统中，水沿着立管的管壁流下。

一般情况下，管材断面约1/5-1/3为水，剩余为空气。

水平管的流量系数则可能达到1。

因此，重力流系统的流量得视其管子所装置的坡度而定。

虹吸系统在虹吸系统中，所有的管子在指定的降水强度下将达到1的流量系数。

管子内的压力也有别于大气压强。

通过利用建筑物（雨水斗与排放点的高度差距）所产生的压头，管径设计可达到满管流。

因此，概念上，利用较小于传统管径的管道便可更快速地排出相同的水量。

虹吸系统电脑软件利用建筑物所产生的压头 (h1-h2)来平衡管子内的磨擦系数损失以及计算出以最小的管径来排放所设计的水量。

捷流系统电脑软件通过分析水平管与立管的剖面以及管子的长度来平衡系统的压力。

正如以上所提及的，管子里的压力有别于大力气强。

基本上，系统可接受管子里的压力超出于大气压强。

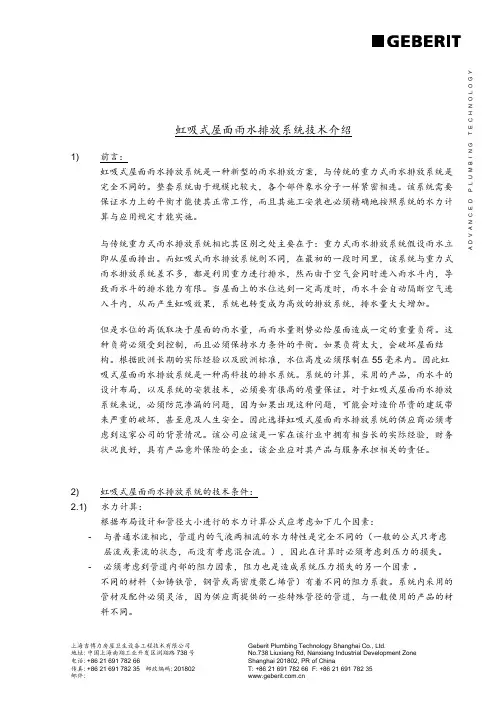

上海吉博力房屋卫生设备工程技术有限公司Geberit Plumbing Technology Shanghai Co., Ltd.地址: 中国上海南翔工业开发区浏翔路738号No.738 Liuxiang Rd, Nanxiang Industrial Development Zone 电话: +86 21 691 782 66 Shanghai 201802, PR of China传真: +86 21 691 782 35 邮政编码: 201802 T: +86 21 691 782 66 F: +86 21 691 782 35邮件: A D V A N C E D P L U M B I N G T E C H N O L O G Y虹吸式屋面雨水排放系统技术介绍1) 前言：虹吸式屋面雨水排放系统是一种新型的雨水排放方案，与传统的重力式雨水排放系统是完全不同的。

整套系统由于规模比较大，各个部件象水分子一样紧密相连。

该系统需要保证水力上的平衡才能使其正常工作，而且其施工安装也必须精确地按照系统的水力计算与应用规定才能实施。

与传统重力式雨水排放系统相比其区别之处主要在于：重力式雨水排放系统假设雨水立即从屋面排出。

而虹吸式雨水排放系统则不同，在最初的一段时间里，该系统与重力式雨水排放系统差不多，都是利用重力进行排水，然而由于空气会同时进入雨水斗内，导致雨水斗的排水能力有限。

当屋面上的水位达到一定高度时，雨水斗会自动隔断空气进入斗内，从而产生虹吸效果，系统也转变成为高效的排放系统，排水量大大增加。

但是水位的高低取决于屋面的雨水量，而雨水量则势必给屋面造成一定的重量负荷。

这种负荷必须受到控制，而且必须保持水力条件的平衡。

如果负荷太大，会破坏屋面结构。

根据欧洲长期的实际经验以及欧洲标准，水位高度必须限制在55毫米内。

因此虹吸式屋面雨水排放系统是一种高科技的排水系统。

系统的计算，采用的产品，雨水斗的设计布局，以及系统的安装技术，必须要有很高的质量保证。

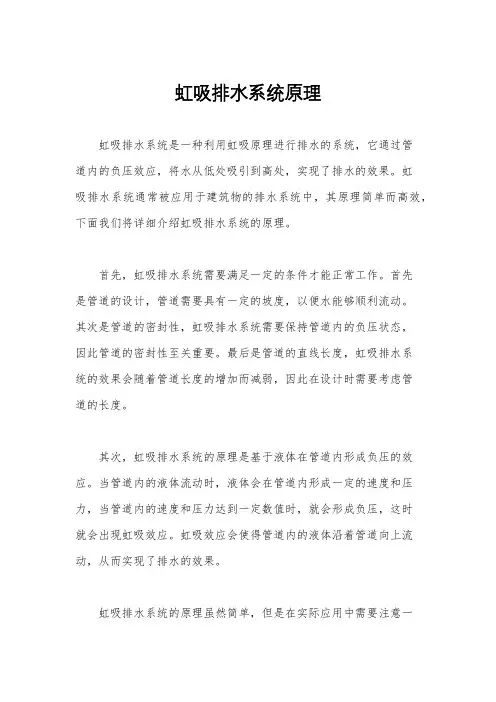

虹吸排水系统原理虹吸排水系统是一种利用虹吸原理进行排水的系统，它通过管道内的负压效应，将水从低处吸引到高处，实现了排水的效果。

虹吸排水系统通常被应用于建筑物的排水系统中，其原理简单而高效，下面我们将详细介绍虹吸排水系统的原理。

首先，虹吸排水系统需要满足一定的条件才能正常工作。

首先是管道的设计，管道需要具有一定的坡度，以便水能够顺利流动。

其次是管道的密封性，虹吸排水系统需要保持管道内的负压状态，因此管道的密封性至关重要。

最后是管道的直线长度，虹吸排水系统的效果会随着管道长度的增加而减弱，因此在设计时需要考虑管道的长度。

其次，虹吸排水系统的原理是基于液体在管道内形成负压的效应。

当管道内的液体流动时，液体会在管道内形成一定的速度和压力，当管道内的速度和压力达到一定数值时，就会形成负压，这时就会出现虹吸效应。

虹吸效应会使得管道内的液体沿着管道向上流动，从而实现了排水的效果。

虹吸排水系统的原理虽然简单，但是在实际应用中需要注意一些问题。

首先是管道的设计，管道的坡度需要合理设计，以保证水能够顺利流动。

其次是管道的材质，管道的材质需要具有一定的耐腐蚀性能，以保证系统的长期稳定运行。

最后是管道的维护，定期对管道进行清洗和检查是非常重要的，以确保系统的正常运行。

虹吸排水系统在排水效果上具有明显的优势，它能够将水从低处快速排放到高处，实现了排水的高效率。

虹吸排水系统的原理简单而有效，广泛应用于建筑物的排水系统中，为建筑物的排水提供了便利和高效率。

总之，虹吸排水系统是一种利用虹吸原理进行排水的系统，其原理简单而高效。

在实际应用中，需要注意管道的设计、材质和维护，以确保系统的正常运行。

虹吸排水系统在排水效果上具有明显的优势，为建筑物的排水提供了便利和高效率。

希望本文的介绍能够帮助大家更好地了解虹吸排水系统的原理和应用。

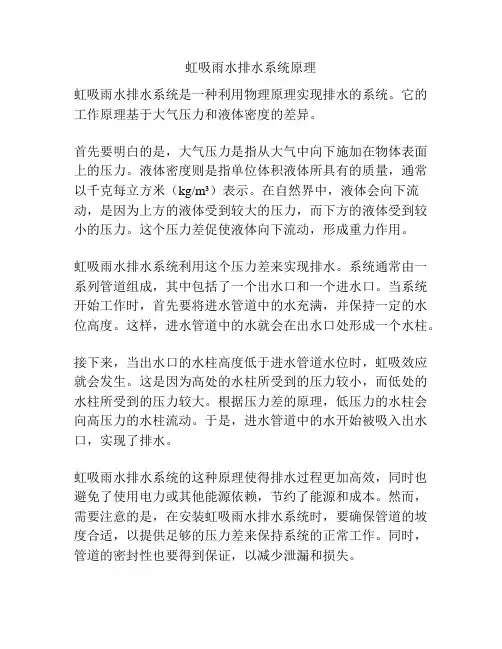

虹吸雨水排水系统原理
虹吸雨水排水系统是一种利用物理原理实现排水的系统。

它的工作原理基于大气压力和液体密度的差异。

首先要明白的是，大气压力是指从大气中向下施加在物体表面上的压力。

液体密度则是指单位体积液体所具有的质量，通常以千克每立方米（kg/m³）表示。

在自然界中，液体会向下流动，是因为上方的液体受到较大的压力，而下方的液体受到较小的压力。

这个压力差促使液体向下流动，形成重力作用。

虹吸雨水排水系统利用这个压力差来实现排水。

系统通常由一系列管道组成，其中包括了一个出水口和一个进水口。

当系统开始工作时，首先要将进水管道中的水充满，并保持一定的水位高度。

这样，进水管道中的水就会在出水口处形成一个水柱。

接下来，当出水口的水柱高度低于进水管道水位时，虹吸效应就会发生。

这是因为高处的水柱所受到的压力较小，而低处的水柱所受到的压力较大。

根据压力差的原理，低压力的水柱会向高压力的水柱流动。

于是，进水管道中的水开始被吸入出水口，实现了排水。

虹吸雨水排水系统的这种原理使得排水过程更加高效，同时也避免了使用电力或其他能源依赖，节约了能源和成本。

然而，需要注意的是，在安装虹吸雨水排水系统时，要确保管道的坡度合适，以提供足够的压力差来保持系统的正常工作。

同时，管道的密封性也要得到保证，以减少泄漏和损失。

虹吸排水原理及接法
虹吸排水是一种常用的排水方式，其原理是利用液体在管中运动时产生的压力差和重力作用，将水从高处引到低处，实现排水目的。

下面介绍虹吸排水的原理及接法。

1. 虹吸排水的原理
虹吸排水的原理是利用液体在管中运动时产生的压力差和重力
作用。

在虹吸管中，液体从高处流向低处时，在管中形成一个气体密闭的空腔，而液体在管中的运动产生的负压力会使空腔内的气压降低。

当压力差足够大时，液体会被吸引到空腔中，继续向下流动。

这样，利用液体在管中流动时产生的负压力和重力作用，就可以实现虹吸排水。

2. 虹吸排水的接法
虹吸排水的接法通常有两种方式，一种是直接接法，另一种是间接接法。

（1）直接接法
直接接法是将虹吸管直接插入水中，将一端放在所需要排水的位置，另一端则放在低于水位的地方，使液体自然流动形成虹吸效应。

这种接法方式简单易行，但要注意虹吸管的位置，以确保液体能够顺利流动。

（2）间接接法
间接接法是将虹吸管插入管道中，通过与管道相连来进行排水。

这种接法方式需要使用附加的泵或者引力，才能够达到虹吸的效果。

这种方式的优点是可以在不受外界因素干扰的情况下进行排水，排水效率也更高。

总之，虹吸排水是一种常用的排水方式，其原理是利用液体在管中运动时产生的压力差和重力作用，将水从高处引到低处，实现排水目的。

虹吸排水的接法方式有直接接法和间接接法两种，选择合适的接法方式可以提高排水效率。

爱康保利虹吸式雨水排放系统技术手册一、虹吸雨水排放系统简介1.1虹吸式雨水排放系统：即压力流雨水排放系统，该系统在设计中有意造成悬吊管内负压抽吸水流作用，国际通用专业名词为“siphonic system”,中文译：虹吸式系统。

二次悬吊系统：二次悬吊系统又称“消能悬吊系统”，是针对虹吸式系统中水流流速大，震动强而专门设置的消能减震的固定装置。

1.2虹吸雨水排放系统发展史虹吸雨水系统产生于欧洲，30多年来，该系统以其泄流量大、耗费管材少，节约建筑空间和减少地面开挖等突出优势，在全球范围内得以迅速发展和不断改进。

在中国，随着近年来的大跨度、大面积的建筑日益增多，建筑空间要求不断提高，建筑材料领域迅猛发展，虹吸雨水系统在材料和空间等方面的高效性受到空前的重视，并被纳入国家的科技攻关项目。

在一些机场和展览馆等建筑上成功地应用后，虹吸雨水系统正式登陆中国，并迅速地、不可阻挡地向雨水排放领域的霸主地位迈进。

二、虹吸雨水技术系统2.1屋面建筑雨水系统分类●屋面建筑雨水系统主要分类:屋面建筑雨水系统主要分为重力流（87型斗）雨水系统、压力流（虹吸式）雨水系统及堰流式雨水排放系统。

A.重力流（87型斗）雨水系统，指使用65型、87型雨水斗的系统，设计流态为半有压流态，系统的流量负荷、管材、管道布置等考虑了水流压力的作用，目前我国普遍使用的就是该系统。

B.压力流（虹吸式）雨水系统。

是我国《建筑给水排水设计规范》2003年版本中规范名称，专指虹吸式雨水系统。

C.堰流式（重力流）雨水系统。

指使用自由堰流式雨水排放，设计流态为无压流。

●屋面雨水系统按其他标准分类方式标准：按管道的设置位置分为：内排水系统、外排水系统按屋面的排水条件分为：檐沟排水、天沟排水几无沟排水按出户横管（渠）在室内部分是否存在自由水面分：密闭系统和敞开系统。

虹吸雨水系统：虹吸式系统设计流态为水的一相满流，在提高系统的流量依靠升高屋面聚水水面高度，但升高水位与原总体相对高度比例微小，因此超重现期雨水须设计溢流设施排除。

虹吸排水工作原理虹吸排水工作原理虹吸排水系统及其工作原理（1）虹吸排水系统工作原理在一个水缸里装有水,用一根管子一端放在水中,另一端在缸沿自然垂下,用嘴在这端端口吸气一会,然后松嘴,那么缸中的水就会从管子中流下来.因为管子呈一段弧形,像彩虹,又能直到吸水的作用,故称为虹吸现象.虹吸式排水系统就是利用这个原理工作的.（2）虹吸屋面雨水排放工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度呈负压，管材的选用应考虑承受负压的能力，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

（3）虹吸基础知识建筑雨水排水系统。

建筑雨水排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

建筑雨水排水系统的分类根据不同的分类标准，雨水系统有不同的类别：1）屋面雨水系统按照管道的设置位置不同可分为：外排水系统和内排水系统。

外排水是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式。

虹吸排水系统1. 引言虹吸排水系统是一种利用液体本身的重力和压力差异，实现快速排水的技术。

虹吸排水系统在建筑工程、城市排水系统以及工业生产中广泛应用。

本文将介绍虹吸排水系统的原理、组成部分和工作原理，并讨论其优势和应用领域。

2. 原理虹吸排水系统基于液体在管道中的压力差异来实现排水。

它利用液体自身的重力和管道的高低配置，使液体从低处流向高处。

虹吸排水系统包括高位水箱、低位水箱和中间的连接管道。

当低位水箱中的液体被抽出时，高位水箱中的液体开始被吸入管道。

液体通过连接管道上的曲线，形成一个虹吸效应。

虹吸效应产生的负压力使液体能够克服重力，从低处向高处流动。

3. 组成部分虹吸排水系统主要由以下几个组成部分组成：3.1 高位水箱高位水箱位于虹吸排水系统的起点，通常安装在建筑物或地面上。

它提供了足够的压力差，使液体在排水系统中形成虹吸效应。

3.2 低位水箱低位水箱位于虹吸排水系统的末端，通常位于地下或地面下。

它用于收集排水系统中的液体，并提供一定的缓冲作用，防止液体回流。

3.3 连接管道连接管道连接高位水箱和低位水箱，并设置了一系列曲线来形成虹吸效应。

连接管道通常由耐酸碱和耐磨损的材料制成，以满足不同应用环境的需求。

4. 工作原理虹吸排水系统的工作原理是利用了液体的物理特性和压力差异。

系统开始时，高位水箱中的液体通过连接管道进入低位水箱。

在液体流动过程中，管道中的曲线会产生虹吸效应，形成负压力。

虹吸效应使液体能够克服重力，并从低处向高处流动。

通过不断抽取低位水箱的液体，虹吸排水系统可以实现快速而有效的排水。

5. 优势虹吸排水系统相比传统排水系统具有以下优势：•高效排水：虹吸效应使排水速度更快，提高了排水效率。

•节省能源：虹吸排水系统利用重力和压力差异，不需要额外的能源供应。

•环保可持续：由于不需要电力或其他能源，虹吸排水系统对环境影响较小，并且可持续发展。

6. 应用领域虹吸排水系统在以下领域得到了广泛应用：•建筑工程：用于建筑物的排水系统，例如污水排放、雨水排放等。

1．虹吸系统简介1.1 虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

1.2 虹吸式与重力式与面雨水排放系统的区别虹吸式屋面雨水排放系统系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.0 05。

虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

目前该系统在国内应用刚刚开始，而在国际上该系统已有近二十年的应用历史，涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等。

据不完全统计，采用吉博力虹吸排水系统的工程项目有近4万个，约3000万m2屋面排水面积。

2．系统组成及工作情况2.1 综述屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管（排出管）组成。

形成虹吸式屋面雨水排放的前提条件是：必须具备拥有良好气水分离装置雨水斗。
