第八章运输包装系统设计 包装动力学教学课件

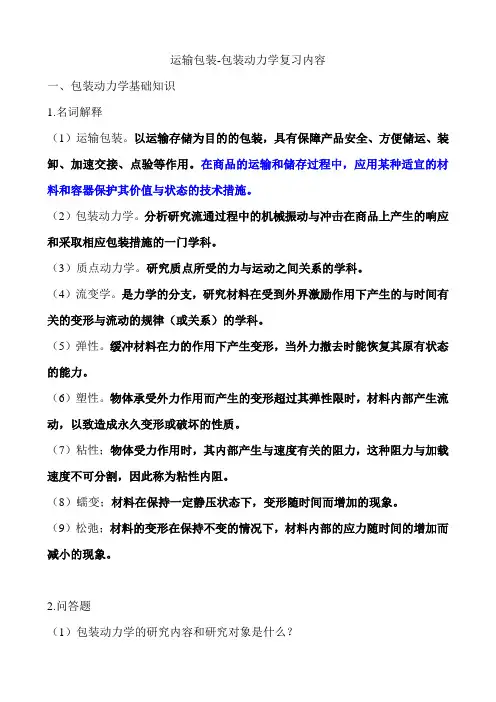

运输包装-包装动力学复习内容一、包装动力学基础知识1.名词解释（1）运输包装。

以运输存储为目的的包装，具有保障产品安全、方便储运、装卸、加速交接、点验等作用。

在商品的运输和储存过程中，应用某种适宜的材料和容器保护其价值与状态的技术措施。

（2）包装动力学。

分析研究流通过程中的机械振动与冲击在商品上产生的响应和采取相应包装措施的一门学科。

（3）质点动力学。

研究质点所受的力与运动之间关系的学科。

（4）流变学。

是力学的分支，研究材料在受到外界激励作用下产生的与时间有关的变形与流动的规律（或关系）的学科。

（5）弹性。

缓冲材料在力的作用下产生变形，当外力撤去时能恢复其原有状态的能力。

（6）塑性。

物体承受外力作用而产生的变形超过其弹性限时，材料内部产生流动，以致造成永久变形或破坏的性质。

（7）粘性；物体受力作用时，其内部产生与速度有关的阻力，这种阻力与加载速度不可分割，因此称为粘性内阻。

（8）蠕变；材料在保持一定静压状态下，变形随时间而增加的现象。

（9）松弛；材料的变形在保持不变的情况下，材料内部的应力随时间的增加而减小的现象。

2.问答题（1）包装动力学的研究内容和研究对象是什么？答：包装动力学研究包装件对流通过程中的振动与冲击环境的响应，分析内装产品在振动与冲击激励下破损的原因，并在经济的前提下提出防止内装产品破损的条件。

其研究对象是产品和缓冲防振包装。

（2）包装动力学与运输包装设计的关系是什么？答：包装动力学是运输包装的一部分，属于理论基础内容，包装动力学通过理论分析和实验手段获得数据，为运输包装设计提供设计依据。

（3）外力对包装件（或者物体）的作用效果可用什么来表示？和哪些因素有关？ 答：作用效果可用最大加速度、力的时间效应、力的位移效应来表示。

和外力作用在产品上产生的最大加速度、力的作用时间间隔、力随时间变化曲线（波形）有关。

（4）外力与变形和应力与应变有何关系？ 答：A F =σ，t x =ε，x F k =，εσ=E ，tEAk = （5）缓冲材料缓冲性能的好坏可用哪些性质来表征？ 答：弹性、塑性、粘性、蠕变、松弛。

《运输包装》课程教学大纲一、课程基本信息课程代码:03140313课程名称：运输包装课程英文名称：Transportation Package课程所属单位：机械系包装工程教研室课程面向专业：包装工程课程类型：选修课先修课程：高等数学、理论力学、积分变换、线性代数、概率论、包装材料学学分：2总学时：40 （其中理论学时：30实验学时：6 上机学时：4）二、课程性质与目的运输包装是包装工程专业的一门专业课。

通过对这门课的学习，使学生全面掌握运输包装的基本理论、设计方法和实验技能，具有独立设计一个产品运输包装系统的综合工程能力。

三、课程教学内容与要求（一）包装动力学理论基础1、教学内容与要求了解两自由度线性系统的振动理论；理解单自由度线性系统的振动理论。

2、教学重点包装件动力学模型按单自由度、两自由度建立的条件和简化过程。

3、教学难点支座激励下包装件动力学振动微分方程的建立。

（二）振动微分方程的数值解1＞教学内容与要求了解微分方程数值解的分类：掌握基于Matlab龙格-库塔和Newmark算法求解振动微分方程的方法。

2、教学重点龙格-库塔和Newmark算法。

3、教学难点龙格-库塔和Newmark算法在Matlab上的实现及在包装件振动与跌落中的应用。

（三）脆值及其评价方法1、教学内容与要求了解冲击理论、跌落试验确定产品脆值的方法；理解破损边界理论；掌握传统的产品脆值理论和冲击试验确定产品脆值的方法.2、教学重点冲击理论、传统的产品脆值理论3、教学难点破损边界理论（四）缓冲材料的动力学特性1、教学内容与要求了解缓冲材料的力学性质、动态缓冲特性曲线的测定；理解组合材料的力学特性：掌握缓冲效率、缓冲系数。

2、教学重点静态缓冲特性曲线的测定。

3、教学难点动态缓冲特性曲线的测定（五）运输包装缓冲设计与防振设计1、教学内容与要求了解缓冲包装的一般形式、流通环境等效跌落高度确实定和防振设计；理解缓冲衬垫结构设计和跌落姿态改变时缓冲能力的校核；掌握缓冲衬垫的设计方法。

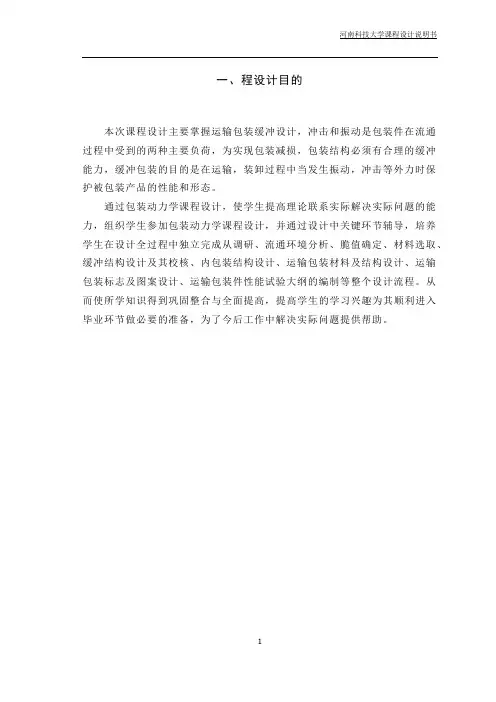

一、程设计目的本次课程设计主要掌握运输包装缓冲设计，冲击和振动是包装件在流通过程中受到的两种主要负荷，为实现包装减损，包装结构必须有合理的缓冲能力，缓冲包装的目的是在运输，装卸过程中当发生振动，冲击等外力时保护被包装产品的性能和形态。

通过包装动力学课程设计，使学生提高理论联系实际解决实际问题的能力，组织学生参加包装动力学课程设计，并通过设计中关键环节辅导，培养学生在设计全过程中独立完成从调研、流通环境分析、脆值确定、材料选取、缓冲结构设计及其校核、内包装结构设计、运输包装材料及结构设计、运输包装标志及图案设计、运输包装件性能试验大纲的编制等整个设计流程。

从而使所学知识得到巩固整合与全面提高，提高学生的学习兴趣为其顺利进入毕业环节做必要的准备，为了今后工作中解决实际问题提供帮助。

二、程设计题目微型打印机的运输包装设计三、计内容、技术条件和要求1、市场调研，选择合适产品，包括产品本身及附属产品；2、缓冲设计，方案一：使用泡沫类缓冲材料完成缓冲设计并校核，并绘出缓冲垫的结构图；方案二：使用纸板类材料完成折叠式缓冲包装，完成展开图及组装图；3、结构设计，完成方案一的销售包装纸盒结构设计；4、运输包装瓦楞纸板的选择；5、瓦楞纸箱的结构设计及图案设计。

四、程设计的基本步骤和方法1、市场调研本设计针对的是微型打印机的缓冲结构及销售包装的设计，我选用的是LaserJet1020plus黑白激光打印机。

以下为产品的基本参数：产品重量：2.0Kg产品尺寸：350×210×210 mm（高:前为140，后为210）产品形状：类似长方体产品包装要求: 运输包装能承受多次装卸、跌落、各种运输方式、起吊、堆码等外力作用而无损坏。

应保证在整个流通过程中具有防水、防潮、防盗、防晒等保护功能，确保产品完好无损。

包装在达到各种标准的基础上，要尽可能的减少包装成本。

2、 流环境分析产品的流通区间：洛阳-全国各地产品的运输方式：公路运输、铁路运输、船舶运输、飞机运输; 短途运输用电瓶推车、铲(叉)车、手推车等货物,包装件结构不当、材料薄弱、封闭不严，在运输过程中经历不同气候区域，受到寒冷、炎热、干燥、潮湿、风雨等气候的影响，会使内装物发生变质或损坏；流通环境中，各种化学和机械活性物质、日光照射、雨水、静电场等因素会对产品性能造成影响。
