PAC60A系列智能型SCR调功器说明书PAC60A系列智能型SCR调功器PAC60A系列SCR调功器是大功率可控硅模块应用技术的新产品。

它集三相调压/调功方式为一体，具有自动判别相位、上电缓启动、缓关断、散热器超温,恒流控制、电流限制和过流保护等功能，适用于电阻性负载和感性负载。

一.产品特点本公司自主研发生产的PAC60A系列SCR调功器是集合我公司多年电加热控制经验，是专为电炉设备而设计的：其调功、调压方式、负载中心接地、不接地，恒流控制、电流限制、都由客户任意设置的一款产品，从而达到了真正的智能化。

其调压（移相导通）调功（过零导通）、恒流控制等功能的转换只需要拨一下拨码开关即可实现，非常简单，并且，调功还具有周波功能，避免电流表指针来回摆动。

此调功/调压的功能转换，主要是多台运行时，移相导通对电网有干扰，使功率因数下降，因此，必须转换成节能环保的调功模式。

恒流功能只有在调压方式时存在，电流限制、过流保护在调压或周波调功时存在。

其散热风冷单元采用特殊设计的插片式散热器，比普通铝型材散热器散热效率提高了30%，更利于模块的散热，从而极大的提高了模块的使用寿命。

同时，还具有模块超温报警功能，便于及时了解模块的工作状态。

本产品结构合理，保护功能完善，规格齐全，有30A 至400A的电流容量机型可供用户选择。

该产品可广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。

二.技术规格1 负载控制元件可控硅（SCR）模块2 负载电源三相380V AC ±10% 50HZ3 电流容量25A,50A，60A，80A，90A，115A，140A，160A,190A, 250A,320A, 400A，600A AC4 控制板电源与功耗电源：380V AC ±10% 50HZ, 要求与负载电源同相位 功耗：5W最大5 风扇电源(根据型号配备)需接线：六线端子排的5和6端子电压：220V AC 50/60Hz， 20W/只. 电流：0.5 A以下6 控制输入 4～20mA 0-10VDC输入, 接收阻抗100Ω7LED状态显示灯输入指示LED灯(1支)：红色三色状态LED灯(1支)：绿色，运行（有输出）黄色闪烁，停机（无输出）红色，过流红绿闪烁，散热器超温报警（无输出）8控制方式调相控制：连续调压调功控制：阻性周波调功PWM过零调功9 调节输出分辨率 调相0.2°,调功 20ms10 移相范围 0～175°,星型负载（中心点接地）0～150°,三角型负载或星型负载（中心点不接地）11 驱动输出 配单硅反并联式可控硅模块可变宽度脉冲：8°~120° 电压：5V 电流：100mA最大12 手动方式 外接10KΩ电位器调整13 缓启动时间 调相控制时，P3电位器调整。

SGI系列智能三相交流移相调压模块使用说明一、 简介：本产品是将三相晶闸管主电路、移相触发调控电路、电源缺相保护电路、温度过热保护电路以及限流保护电路封装在一起的多功能大功率集成移相调压模块。

是一个完整的具有保护功能的移相开环控制系统，可实现自动及手动三相电压的调控。

广泛用于三相交流电机调速、电加热控制、各类电源、以及工业自动化、化工、矿山、纺织、通讯等领域。

具有0-10V及4-20mA输入接口，主电路交流输入无相序要求，控制精度高，稳定性好，使用方便可靠。

二、 内部电联接图、分类与命名L1 L2 L3T1 T2 T3电联接示意图分类与命名三、主要技术参数：SGITA-50;70;120;200;250;350;500A功能 晶闸管三相交流移相调压、电源缺相、过热、过流保护输入电压范围 380V±20% 三相交流调压范围 0-100% 输入电压外接直流电源 DC:12V ,400mA稳压控制电压 DC:0-10V控制电流 DC:4-20mA手动电位器阻值 10KΩ保护温度 75℃保护电流 10-120%额定电流可调冷却方式 散热器风冷，风速应≥6m/s工作环境温度 -30～+40℃输出电压不对称度 ≤6%主电路电参数参数 单位 参数值标称电流 Arms 50 70 120 200 250 350 500 最大工作电流 Arms 3×503×70 3×1203×2003×250 3×350 3×500可控硅阻断电压 Vpk 1200频率范围 Hz 50-60断态电压上升率dv/dt V/sec 500通态电流上升率di/dt A/sec 100断态漏电流(Max.) mArms ≤ 8 ≤10 ≤10 ≤10 ≤15 ≤15 ≤20 通态电压降(Max.) Vrms 1.6 1.6 1.8 1.8 1.8 1.8 1.8 绝缘电压(端子/底板) Vrms ≥2500重量 Kg 2.2四、调试方法及接线图使用时必须外接12V直流电源方可正常工作。

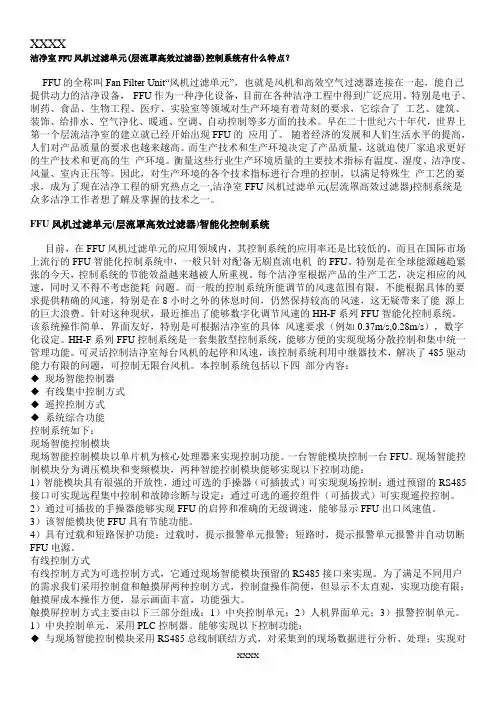

XXXX洁净室FFU风机过滤单元(层流罩高效过滤器)控制系统有什么特点？FFU的全称叫Fan Filter Unit“风机过滤单元”，也就是风机和高效空气过滤器连接在一起，能自己提供动力的洁净设备，FFU作为一种净化设备，目前在各种洁净工程中得到广泛应用。

特别是电子、制药、食品、生物工程、医疗、实验室等领域对生产环境有着苛刻的要求，它综合了工艺、建筑、装饰、给排水、空气净化、暖通、空调、自动控制等多方面的技术。

早在二十世纪六十年代，世界上第一个层流洁净室的建立就已经开始出现FFU的应用了。

随着经济的发展和人们生活水平的提高，人们对产品质量的要求也越来越高。

而生产技术和生产环境决定了产品质量，这就迫使厂家追求更好的生产技术和更高的生产环境。

衡量这些行业生产环境质量的主要技术指标有温度、湿度、洁净度、风量、室内正压等。

因此，对生产环境的各个技术指标进行合理的控制，以满足特殊生产工艺的要求，成为了现在洁净工程的研究热点之一,洁净室FFU风机过滤单元(层流罩高效过滤器)控制系统是众多洁净工作者想了解及掌握的技术之一。

FFU风机过滤单元(层流罩高效过滤器)智能化控制系统目前，在FFU风机过滤单元的应用领域内，其控制系统的应用率还是比较低的，而且在国际市场上流行的FFU智能化控制系统中，一般只针对配备无刷直流电机的FFU。

特别是在全球能源越趋紧张的今天，控制系统的节能效益越来越被人所重视。

每个洁净室根据产品的生产工艺，决定相应的风速，同时又不得不考虑能耗问题。

而一般的控制系统所能调节的风速范围有限，不能根据具体的要求提供精确的风速，特别是在8小时之外的休息时间，仍然保持较高的风速，这无疑带来了能源上的巨大浪费。

针对这种现状，最近推出了能够数字化调节风速的HH-F系列FFU智能化控制系统。

该系统操作简单，界面友好，特别是可根据洁净室的具体风速要求（例如0.37m/s,0.28m/s），数字化设定。

HH-F系列FFU控制系统是一套集散型控制系统，能够方便的实现现场分散控制和集中统一管理功能。

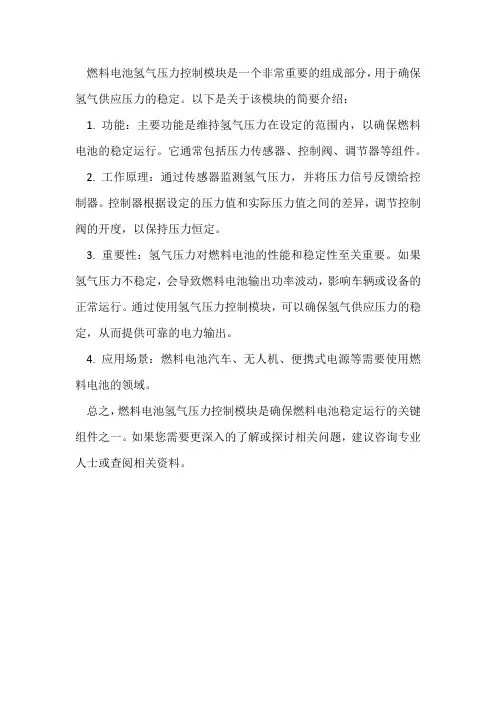

燃料电池氢气压力控制模块是一个非常重要的组成部分，用于确保氢气供应压力的稳定。
